NAUDOJIMO INSTRUKCIJA BC-MFH400-X SCHEPPACH

LT Akumuliatorinis daugiafunkcis prietaisas | Originalios naudojimo instrukcijos vertimas 330

1 Ivadas.... 331
2 Gaminio aprašymas (1–6 pav.).... 331
3 Komplektacija (1 pav.).... 332
4 Naudojimas pagal paskirtj.... 332
5 Saugos nurodymai 332
6 Techniniai duomenys 336
7 Išpakavimas 337
8 Montavimas.... 338
9 Prieš pradedant eksploatuoti.... 340
10 Valdymas 341
11 Darbo nuorodos 342
12 Valymas 344
13 Techninė priežiūra.... 344
14 Laikymas ir transportavimas 347
15 Remontas ir atsarginių dalių užsakymas.... 348
16 Utilizavimas ir pakartotinis atgavimas .... 348
17 Sutrikimų šalinimas 349
18 Garantinės sąlygos – „Scheppach“ 20 V IXES serija.... 349
19 EB atitikties deklaracija 351
20 Perspektyvinis bréžinys.... 579

Ant gaminio esančių simbolių aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir jų paaiškinimai turi būti aiš- kiai suprasti. Patys įspėjimai rizikos nepašalina ir negali pa- keisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės!
	Dėmesio! Nesilaikant ant gaminio esančių saugos ženklų ir įspėjamųjų nuorodu bei saugos ir valdymo nuorodu, galima patirti nuo sunkių iki mirtinų traumų.
	Užsidėkite apsauginius akinius.
	Naudokite klausos apsaugą.
	Visada užsidėkite apsauginį šalmą!
	Mūvėkite apsaugines pirštines!
	Avėkite tvirtus batus!

	Greičio nustatymas
	Saugokite gaminj nuo lietaus. Gaminj leidžiama laikyti ir eksploatuoti tik sausose aplinkos sąlygose.
	Dėmesio! Pavojus susižaloti dėl veikiančių peilių.
	Įsitikinkite, kad kiti asmenys laikosi pakankamo saugaus atstumo. Nesusiję asmenys turi būti toliau nuo gaminio.Mesti daiktai ir besisukančios dalys gali rim-tai susižaloti.
	Įsitikinkite, kad kiti asmenys laikosi pakankamo saugaus atstumo.
	Laikykitės atstumo nuo kitų žmonių ir elektros linijų.
	Saugokitės krintančios medžiagos.
	Techninės priežiūros, pertvarkymo, nustatymo ir valymo darbus atlikite tik išjungę variklj ir išėmę akumuliatorių.
	Ličio jonų akumuliatorius
	Grandinių alyvos pripildymo anga
	Pjūklo grandinės montavimo kryptis
	Pjovimo ilgis
	Ilga peilių sija
	Valo ritės sukimosi kryptis.
	Nešiojamosios žoliapjovės sukimosi kryptis.
	Valo ritės skersmuo.
	Medžiagos pjovimo kryptis
	Pjovimo peilio skersmuo.
	Pjovimo peilis.
	Laikykite kojas toliau nuo naudojamo įrankio.
	Nenaudokite pjūklo geležtės.
	Garantuotasis gaminio garso galios lygis.
	Garantuotasis gaminio garso galios lygis.
	Gaminys atitinka galiojančias Serbijos gaires.
	Gaminys atitinka galiojančias Europos direktyvas.

1 Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dir- bant su nauju gaminiu.

Nuoroda:

pagal galiojanti Atsakomybės už gaminį jstatymą šio ga- minio gamintojas neatsako už žalą, kuri atsiranda šiame gaminyje arba dėl jo:

• netinkamai naudojant,
• nesilaikant naudojimo instrukcijos,
• remontuojant tretiesiems asmenims, nejgaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirti,
• sugedus elektros įrangai, nesilaikant elektrai keliamai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE0113.

Atkreipkite dèmesj:

naudojimo instrukcija yra šio gaminio dalis.

Joje pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių.

Prieš naudodami gaminj, susipažinkite su visomis gaminio naudojimo ir saugos nuorodomis. Eksploatuokite gaminj tik, kaip aprašyta, ir nurodytoms naudojimo sritims. Laikykite naudojimo instrukciją saugioje vietoje ir, perduodami gaminj tretiesiems asmenims, kartu perduokite ir visa dokumentaciją.

2 Gaminio aprašymas (1–6 pav.)

1. Akumuliatorius*
2. Galiné rankena
3. lj./išj. jungiklis
4. Vamzdinis kotas
5. Priekiné rankena
   5a. Guminis žiedas
   5b. Varžtai su vidiniu šešiabriauniu M5
6. Kojų apsauga
7. Fiksatorius (vamzdinio koto)
8. Žvaigždės formos rankenėlė
9. Nešimo əsa
10. Pagrindinis jungiklis
11. Ijungimo blokuotė
12. İkrovimo büsenos indikatorius (akumuliatoriaus)
13. Priekinis vamzdinis kotas (aukštapjovės)
14. Grandininio pjūklo pjovimo juosta (kreipiamasis bėgelis)
15. Pjūklo grandinė
16. Alyvos bakelis
17. Priekinis vamzdinis kotas (gyvatvorių žirklės)
18. Rankena
19. Peilių sija
20. Priekinis vamzdinis kotas (variklinis dalgis / nešiojamoji žoliapjovė)
    20a. Varžtai su vidiniu šešiabriauniu M6
21. Apsauginis uždangalas (šone)
22. Valo nupjoviklis
23. Rités kapsulé
24. Apsauginis uždangalas (viršuje)
25. Pjovimo peilis
26. Transportavimo apsauga (pjovimo peilis)
27. Ašmenų apsauga (gyvatvorių žirklės)
28. Pjovimo juostos ir grandinės apsauga
29. Nešimo diržas
30. Uždangalas
31. Veržlé M10
32. Ítempimo poveržlé
33. Tvirtinimo suklys
34. Vidinè jungè
35. Išorinė jungė
36. Tvirtinimo veržlė (žvaigždutės uždangalas)
37. Žvaigždutės uždangalas
38. Grandinės įtempimo varžtas
39. Kreipiamasis pirštas
40. Grandinės įtempimo kaištis
41. Žvaigždute
42. Reguliavimo varžtas (pjūklo grandinės tepimas)
43. Karabino kablys
44. Apsauginė kilpa
45. Atfiksavimo mygtukas (akumuliatorius)
46. Akumuliatoriaus laikiklis
47. Atjungiklis (valo rité)
48. Valo rité
49. Kampo reguliavimas
50. Atblokavimo svirtis
51. Dangtis
52. Atsklendimo jtaisas
53. spaudžiamoji spyruoklė
54. Valo išleidimo ąsa
55. Iranta
56. Ipjova (valo rites viduryje)
57. Tepimo jmova (aukštapjové)
58. Tepimo jmova (gyvatvorių žirklės)
    * = i komplektaciją privalomai nejeina!

3 Komplektacija (1 pav.)

Poz. Kiekis Pavadinimas

1. 2 x Akumuliatorius*
2. 1 x Priekiné rankena
   5a. 1 x Guminis žiedas
   5b. 4 x Varžtas su vidiniu šešiabriauniu M5
3. 1 x Priekinis vamzdinis kotas (aukštapjovės)
4. 1 x Grandininio pjūklo pjovimo juosta (kreipia-masis bėgelis)
5. 1 x Pjūklo grandinė
6. 1 x Priekinis vamzdinis kotas (gyvatvorių žirklės)
7. 1 x Priekinis vamzdinis kotas (variklinis dalgis / nešiojamoji žoliapjové)
   20a. 2 x Varžtas su vidiniu šešiabriauniu M6
8. 1 x Apsauginis uždangalas (šone)
9. 1 x Rités kapsulé
10. 1 x Apsauginis uždangalas (viršuje)
11. 1 x Pjovimo peilis
12. 1 x Transportavimo apsauga (pjovimo peilis)
13. 1 x Peilio apsauga
14. 1 x Pjovimo juostos ir grandinės apsauga
15. 1 x Nešimo diržas
16. 1 x Veržlě M10
    A. 1 x 4 mm raktas su vidiniu šešiabriauniu
    B. 1 x 5 mm raktas su vidiniu šešiabriauniu
    C. 1 x Veržliaraktis SW 8/10 mm
    D. 1 x Montavimo raktas
    (SW 19/21 mm, kryžminis atsuktuvas)
    1 x Akumuliatorinis daugiafunkcis prietaisas
    1 x Naudojimo instrukcija

4 Naudojimas pagal paskirti

Gaminj galima montuoti tik ant pridedamos variklio galvutės.

Variklinis dalgis:

Variklinis dalgis (pjovimo peilio naudojimas) tinka lengvai medienai, tvirtoms piktžolėms ir brūzgynams pjaustyti.

Nešiojamoji vejapjové:

Nešiojamoji vejapjovė (valo ritės su pjovimo valu naudojimas) tinka vejai, žolės plotams ir nedidelėms piktžolėms pjauti.

Gyvatvorių žirklės:

Šios gyvatvorių žirklės skirtos gyvatvorėms ir krūmams karpyti.

Aukštapjovė (grandininis pjūklas su teleskopine rankena):

Aukštapjovė skirta medžių šakoms pjaustyti. Ji neskirta dideliems pjovimo darbams ir medžiams kirsti, taip pat kitoms medžiagoms nei medis pjaustyti.

Gaminj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusia žala arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Naudojimo pagal paskirtj dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurodymu laikymasis.

Asmenys, kurie gaminj naudoja ir atlieka jo techninę priežiūrą, turi būti su ja susipažinę ir informuoti apie galimus pavojus.

Atlikus gaminio modifikacijas, už su tuo susijusią żalą ga- mintojas neatsako.

Gaminj leidžiama eksploatuoti tik su gamintojo originalio-mis dalimis ir priedais.

Laikykitės gamintojo saugos, darbo ir techninės priežiūros reikalavimų bei techniniuose duomenyse nurodytų matmenų.

Atkreipkite dèmesj i tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai gaminys naudo-jamas komercinėse, amatininkų arba pramoninėse įmonė-se arba panašiems darbams.

Signalinių žodžių aiškinimas naudojimo instrukcijoje.

PAVOJUS

Signalinis žodis, žymintis tiesioginę pavojingą situaciją, kurios nevengiant pasekmė bus mirtini arba sunkūs sužalojimai.

ISPĖJIMAS

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti mirtini arba sunkūs sužalojimai.

ATSARGIAI

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė bus lengvi arba vidutinio sunkumo sužalojimai.

DÉMESIO

Signalinis žodis, žymintis galimai pavojingą situaciją, kurios nevengiant pasekmė gali būti gaminio arba turto / nuosavybės apgadinimas.

5 Saugos nurodymai

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) arba akumuliatoriniais elektriniais įrankiais (be tinklo laido).

JSPÈJIMAS

perskaitykite visas šiam elektriniam jrankiui taikomus saugos nurodymus, instrukcijas, ilustracijas ir techninius duomenis.

Netinkamai laikantis saugos nuorodu ir nurodymu, galima patirti elektros smūgj, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

1) Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšviesta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu jrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai jrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.

c) Naudodami elektrinj įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.

2) Elektros jrangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterių kištukų su įžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros smūgio pavojus.
b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklémis ir šaldytuvaia. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.
c) Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, didėja elektros smūgio pavojus.
d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrini įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungiamajį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamuju laidų kyla didesnis elektros smūgio pavojus.
e) Kai su elektriniu įrankiu dirbate lauke, naudokite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilginamajį laidą, sumažėja elektros smūgio rizika.
f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklį. Naudojant apsauginį nebalanso srovės jungiklį, mažėja elektros smūgio pavojus.

3) Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.
b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Naudojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklausomai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.
c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate įjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.
d) Prieš jjungdami elektrini įrankį, pašalinkite nusta- tymo įrankius arba veržliaraktį. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.
e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.
g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.
h) Net po daugkartinio naudojimosi elektriniu jrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite i elektriniams jrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4) Elektrinio įrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektrinių įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.
b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jį reikia sutaisyti.
c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį įšalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.
d) Laikykite nenaudojamus elektrinius įrankius vai-kams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrengi-niu nėra susipažinę arba neperskaitė šių nurody-mų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.
f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.
g) Elektrini įrankį, įstatomų įrankius ir t. t. naudokite pagal tolesnius nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius kitiems, o ne numatytiems tikslams, galimos pavojingos situacijos.
h) Rankenos ir suėmimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suėmimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5) Akumuliatorinio įrankio naudojimas ir elgsena su juo

a) Akumuliatorius jkraukite tik gamintojo rekomenduojamais jkrovikliais. Kai tam tikram akumuliatorių tipui skirtas jkroviklis naudojamas su kitais akumuliatoriais, kyla gaisro pavojus.

b) Elektriniuose įrankiuose naudokite tik jiems skirtus akumuliatorius. Naudojant kitokius akumuliatorius, galima susižaloti ir gali kilti gaisras.

c) Nenaudojamą akumuliatorių laikykite toliau nuo biuro sąvaržėlių, monetų, raktų, vinių, varžtų arba kitų mažų metalinių daiktų, dėl kurių galėtų būti šuntuojami kontaktai. Trumpojo jungimo tarp aku- muliatoriaus kontaktų pasekmė gali būti sužalojimai arba gaisras.

d) Netinkamai naudojant, iš akumuliatoriaus gali išbėgti skysčio. Venkite sąlyčio su juo. Atsitiktinai prisilietę, nuplaukite vandeniu. Patekus skysčio i akis, papildomai kreipkitės i gydytoją. Išbėgęs akumuliatoriaus skystis gali diriginti odą arba sukelti nude-gimus.

e) Nenaudokite pažeistų arba modifikuotų akumuliatorių. Pažeisti arba modifikuoti akumuliatoriai gali būti nenuspėjami ir sukelti gaisrą, sprogimą ar kelti pavojų susižaloti.

f) Apsaugokite akumuliatorių nuo ugnies arba aukš- tos temperatūros. Ugnis ir aukštesnė nei 130 °C temperatūra gali sukelti sprogimą.

g) Laikykitės visų įkrovimo nurodymų ir niekada nej-kraukite akumuliatoriaus ar akumuliatorinio įrankio eksploatavimo instrukcijoje už nurodyto temperatūros diapazono ribų. Įkraunant netinkamai arba už leistino temperatūros diapazono ribų, galima sugadinti akumuliatorių ir gali padidėti gaisro pavojus.

6) Servisas

a) Elektrinio įrankio remonta patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

b) Niekada neatlikite pažeistų akumuliatorių techninės priežiūros. Bet kokius akumuliatorių techninės priežiūros darbus turėtų atlikti gamintojas arba įgaliotos klientų aptarnavimo tarnybos.

5.1 Bendrieji saugos nurodymai

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.

b) Gaminio naudojima gali riboti nacionalinės taisyklės.

c) Reguliariai darykite pertraukas ir tuo metu judinkite rankas, kad skatintumėte kraujotaką.

d) Dirbdami visada tvirtai laikykite gaminj abiem rankomis. Stověkite stabiliai.

5.2 Saugos nuorodos nešiojamosioms žoliapjovėms ir motoriniams dalgiams

SVARBU

PRIEŠ NAUDODAMI ATIDŽIAI PERSKAITYKITE LAIKYKITE PRIE SAVO DOKUMENTŲ

5.2.1 Instrukcija

a) Atidžiai perskaitykite nurodymus. Susipažinkite su vykdikliais ir kaip tinkamai naudoti gaminj.

b) Niekada neleiskite naudoti gaminio asmenims, nesusi-pažinusiems su šiais nurodymais, arba vaikams. Vietoje galiojančios taisyklės gali riboti naudotojo amžių.

c) Nepamirškite, kad operatorius arba naudotojas yra at-sakingas už nelaimingus atsitikimus arba pavojus, kurie kyla kitiems asmenims arba jų turtui.

5.2.2 Pasiruošimas

a) Patikrinkite uždangalus ir apsauginius įtaisus, ar jie nepažeisti ir tinkamai pritvirtinti. Prireikus juos pakeiskite.

b) Niekada neeksploatuokite gaminio, kai šalia yra žmo-nių, ypač vaikų, arba gyvūnų.

5.2.3 eksploatavimas

1. Visada užsidėkite apsauginius akinius.

2. Nenaudokite gaminio būdami basi arba su basutėmis. Avėkite tvirtus batus ir mūvėkite ilgas kelnes.

3. Naudoti gaminj siaučiant audrai draudžiama – žaibo smūgio pavojus!

4. Dirbkite tik dienos šviesoje arba su geru dirbtiniu apšvietimu.

5. Niekada neeksploatuokite gaminio su sugedusiais Ap- sauginiai įtaisai arba be apsauginiu įtaisų

6. Prieš jjungdami ir jjunge nedėkite rankų ir kojų į besi-sukančio įrankio sritį.

7. Išjunkite gamini ir išimkite akumuliatorių.

– Kai gaminj paliekate be priežiūros,

- kai šalinate sangrūdas,

- kai gaminj tikrinate, valote, techniškai prižiūrite arba atliekate nustatymus,

- kai j gaminj patenka svetimkūnių, sklinda nejprasti garsai ar vibracija (prieš paleisdami iš naujo, patikrinkite gaminj, ar jis nepažeistas).

1. Prieš jungdami ir jjunge nedėkite rankų ir kojų į besi-sukančio įrankio sritį.

2. Védinimo angos visada turi būti neuždengtos.

5.2.4 Priežiūra ir laikymas

a) Prieš atliekant bet kokius techninės priežiūros ar valymo darbus, gaminį reikia atjungti nuo elektros srovės tiekimo šaltinio (t. y. išimti išimamus akumuliatorius).

b) Nenaudokite priedų, kurių nerekomendavo gamintojas. Dėl to galima patirti elektros smūgį arba gali kilti gaisras.

c) Reguliariai tikrinkite gaminj ir atlikite jo techninę priežiūrą, ar nėra galimų pažeidimų. Paveskite gaminį remontuoti tik sutartinėse dirbtuvėse.

d) Laikykite nenaudojamus elektrinius įrankius vai-kams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrengi-niu nėra susipažinę arba neperskaitė šių nurody-mų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

5.3 Saugos nurodymai gyvatvorių žirklėms

a) Nenaudokite gyvatvorių žirklių esant blogam orui, ypač kai yra audros pavojus. Taip sumažinama žai-bo trenkimo rizika.
b) Maitinimo laidus laikykite toliau nuo pjovimo srities. Laidai gali būti paslėpti gyvatvorėse ir krūmuose bei netyčia nupjauti peiliu.
c) Laikykite gyvatvorių žirkles tik už izoliuotų suėmimo paviršių, nes pjovimo peilis gali pataikyti į paslėptus elektros laidus. Peiliui prisilietus prie įtampingojo laido, net ir metalinėse įrenginio dalyse gali atsirasti įtampa ir gali įvykti elektros smūgis.
d) Laikykite visas kūno dalis toliau nuo peilio. Nieka-da nemėginkite veikiant peiliams pašalinti nupjau-tą medžiagą arba laikyti pjaunamą medžiagą. Išjun-gus jungiklj, peiliai toliau juda. Neatidumo momento naudojant gyvatvorių žirkles pasekmė gali būti sunkūs sužalojimai.
e) Prieš šalindami įstrigusią pjaunamą medžiagą arba atlikdami gaminio techninę priežiūrą, įsitikinkite, kad visi jungikliai yra išjungti ir akumuliatorius išimtas. Netikėtai pradėjus veikti gyvatvorių žirklėms šalinant įstrigusias medžiagas, galima rimtai susižaloti.
f) Neškite gyvatvorių žirkles už rankenos sustojus peiliui ir būkite atsargūs, kad neaktyvintumėte jungiklio. Tinkamai nešant gyvatvorių žirkles sumažėja netikėto pasileidimo ir sužalojimo prisilietus prie peilio pavojus.
g) Transportuodami ar laikydami gyvatvorių žirkles, visada ant peilių uždėkite uždangalą. Tinkamai el-giantis su gyvatvorių žirklėmis, sumažėja pavojus su-sižaloti prisilietus prie peilio.

5.3.1 Saugos nurodymai didesnio siekio gyvatvorių žirklėms

a) Kai didesnio siekio gyvatvorių žirklėmis atliekate darbus didesniame nei galvos aukštyje, dėvėkite galvos apsaugą. Krentančios nuolaužos gali sunkiai sužaloti.
b) Visada valdykite didesnio siekio gyvatvorių žirkles abiem rankomis. Laikykite didesnio siekio gyvatvorių žirkles abiem rankomis, kad jos netaptų nevaldomos.
c) Sumažinkite mirtino elektros smūgio riziką, nieka-da nenaudokite didesnio siekio gyvatvorių žirklių šalia elektros linijų. Dėl sąlyčio su elektros linijomis arba naudojant šalia jų galima sunkiai susižaloti arba patirti mirtiną elektros smūgį.

5.3.2 Kiti saugos nurodymai

a) Dirbdami su šiuo gaminiu visada mūvėkite apsaugines pirštines, dévėkite apsauginius akinius, klausos apsaugos priemones, tvirtus batus ir ilgas kelnes.
b) Gyvatvorių žirklės yra skirtos darbams, kai operatorius stovi ant žemės, o ne ant kopėčių ar kito nestabilaus paviršiaus.

c) Elektros pavojus, laikykite bent 10 m atstumu nuo oro liniju.
d) Prieš išjungdami gaminį ir išimdami akumuliatorių, nemėginkite atlaisvinti užsiblokavusios / įstrigusios peilių sijos. Kyla pavojus susižaloti!
e) Reikétų reguliariai tikrinti, ar peiliai nesusidėvėję, ir paveskite iš naujo pagaląsti. Atšipę peiliai perkrauna gaminį. Dėl to atsiradusiems pažeidimams garantija netaikoma.
f) Jei darba su gaminiu nutraukiate, pirmiausia užbaikite esamą darbo procesą ir tada išjunkite gaminį.
g) Laikykite nenaudojamus elektrinius įrankius vai-kams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrengi-niu nėra susipažinę arba neperskaitė šių nurody-mų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

5.4 Saugos nurodymai aukštapjovei

! ATSARGIAI

Kai gaminys eksploatuojamas, laikykite savo rankas to- liau nuo jstatomo jrankio.

5.4.1 Asmenų sauga

a) Niekada nenaudokite jrenginio stovédami ant kopéčių.
b) Naudodami gaminj, nesilenkite per toli j priekj. Visada stověkite stabiliai ir išlaikykite pusiausvyrą. Norédami tolygiai paskirstyti svorj kūnui, naudokite komplektacijoje esantj nešimo diržą.
c) Nestovékite po šakomis, kurias ruošiatės pjauti, kad nukritusios šakos nesužalotų. Norėdami išvengti sužalojimų, atkreipkite dėmesį į atšokančias šakas. Dirbki- te maždaug 60° kampu.
d) Atkreipkite dèmesi tai, kad jrenginys gali atšokti.
e) Uždėkite grandinės apsaugą transportuodami ir laikydami.
f) Stenkitės gaminio nepaleisti neplanuotai.
g) Laikykite gaminj vaikams nepasiekiamoje vietoje.
h) Niekada neleiskite naudoti gaminio kitiems asmenims, nesusipažinusiums su šiais nurodymais.
i) Kai variklis veikia tuščiosios eigos sūkių skaičiumi, patikrinkite, ar pjovimo sąranka nebesisuka.
j) Patikrinkite gamini, ar nėra atsilaisvinusių tvirtinimo elementų ir pažeistų dalių.
k) Gaminio naudojima gali riboti nacionalinės taisyklės.
I) Norint nustatyti reikšmingus pažeidimus arba defek- tus, prieš naudojant, numetus ar kitaip sutrenkus, būtina kasdien tikrinti.
m) Eksploatuodami gaminj, visada avékite tvirtus batus ir ilgas kelnes. Neeksploatuokite gaminio būdami basi arba su atviromis basutémis. Stenkitės nedėvėti laisvų drabužių arba drabužių su kabančiais raišteliais ir ne- ryšékite kaklaraiščių.
n) Nenaudokite gaminio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Nenaudokite gaminių, jei esate pavargę.
o) Laikykite gaminj, pjovimo sāranką ir pjovimo sārankos apsaugą tinkamos naudoti būklės.

5.4.2 Kiti saugos nurodymai

a) Dirbdami su šiuo gaminiu visada mūvėkite apsaugines pirštines, dévėkite apsauginius akinius, klausos apsaugos priemones, tvirtus batus ir ilgas kelnes.
b) Saugokite gaminj nuo lietaus arba drègmès. Patekus j gaminj vandens, didėja elektros smūgio pavojus.
c) Prieš naudodami patikrinkite gaminj, ypač pjovimo juostą ir pjūklo grandinę, ar jie saugūs.
d) Elektros pavojus, laikykite bent 10 m atstumu nuo oro liniju.

5.4.3 Naudojimas ir apdorojimas

a) Niekada nepaleiskite gaminio, tinkamai nesumontavę pjovimo juostos, pjūklo grandinės ir žvaigždutės uždangalo.
b) Nepjaukite ant žemės gulinčios medienos, nemėginkite nupjauti iš žemės kyšančių šaknu. Bet kokuu atveju stenkitės, kad pjūklo grandinė jilstų j žemę, nes kitaip pjūklo grandinė iš karto atšips.
c) Jei gaminiu netyčia paliestumėte kietą daiktą, iš karto išjunkite variklj ir patikrinkite gaminį, ar nėra galimų pažeidimų.
d) Reguliariai darykite pertraukas ir tuo metu judinkite rankas, kad skatintumėte kraujotaka.
e) Jei gaminys sustabdomas, norint atlikti techninę prie-žiūrą, tikrinti ar laikyti, išjunkite variklj, išimkite akumuliatorių ir įsitikinkite, kad sustojo visos besisukančios dalys. Prieš jas tikrindami, nustatydami ir t. t., leiskite gaminiui atvėsti.
f) Kruopščiai atlikite gaminio techninę priežiūrą. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas gaminio veikimas. Prieš naudodami gaminį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų gaminių.
g) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.
h) Elektrinio įrankio remonta patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

Liekamosios rizikos

Gaminys pagamintas pagal technikos lygj ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.

• Pjautiniai sužalojimai.
- Nenaudojant nurodytos akių apsaugos, pažeidžiamos akys.
- Nenaudojant nurodytos klausos apsaugos, klausos sutrikdymas.
- Liekamąsias rizikas galima sumażinti, jei bus laikomasi saugos nuorodu ir bus naudojama pagal paskirtį bei bus laikomasi visos naudojimo instrukcijos.
- Naudokite gaminj taip, kaip rekomenduojama šioje naudojimo instrukcijoje. Taip Jūsų gaminys pasieks optimalią galią.
- Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

ISPÈJIMAS

Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų prieš naudojant elektrinį įtaisą, asmenims su medicini niais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

JSPÉJIMAS

Dirbant ilgesnji laiką, dėl vibracijos operatoriaus rankose gali sutrikti kraujotaka (baltų pirštų sindromas).

Baltų pirštų sindromas yra kraujagyslių liga, kuria ser-gant spazmuoja smulkiosios rankų ir kojų pirštų krauja-gyslės. I susijusias vietas nebetiekiama pakankamai kraujo ir dėl to jos atrodo itin baltos. Dažnas vibruojan-čių gaminių naudojimas asmenims, kurių kraujotaka yra sutrikusi (pvz., rūkančių, sergančių diabetu asmenų), ga-li sukelti nervų pažeidimus.

Jei pastebite nejprastų sutrikimų, nedelsdami nutraukite darbą ir kreipkitės i gydytoją.

DÉMESIO

Gaminys yra 20 V IXES serijos dalis ir jo negalima eksploatuoti su šios serijos akumuliatoriais. Akumuliatorius leidžiama jkrauti tik su šios serijos jkrovikliais. Čia atsižvelkite į gamintojo duomenis.

ISPÉJIMAS

Laikykitės saugos ir įkrovimo bei tinkamo naudojimo nuorodu, pateiktų Jūsų 20V IXES serijos akumuliatoriaus ir įkroviklio eksploatavimo instrukcijoje. Išsamų įkrovimo proceso aprašymą ir kitos informacijos rasite atskiroje naudojimo instrukcijoje.

6 Techniniai duomenys

Akumuliatorinis daugiafunkcis prietaisas	BC-MFH400-X
Skaičiuotinė įtampa 40 V (2x20 V)	---
Nešiojamoji vejapjovė:
Pjovimo skersmuo 380 mm
Valo storis	2x∅1,6 mm
Maks. nešiojamosios vejapjovės sūkių skaičius	4000/5500/6200 min ^-1
Variklinis dalgis:
Skersmuo	255 mm
Pjovimo skersmuo	1,4 mm
Laikiklio skersmuo	25,4 mm
Dantų skaičius	3
Maks. variklinio dalgio sūkių skaičius	4000/5500/6200 min ^-1
Gyvatvorių žirklės:
Pjovimo skersmuo 24 mm
Pjovimo juostos kampo reguliavimas °	+90°/0°/-75° (165°)
Pjovimo ilgis 390 mm
Maks. gyvatvorių žirklių sūkių skaičius	880/1100/1360 min ^-1
Bendras ilgis 2,35 m
Aukštapjovė:
Kreipiamojo bėgelio ilgis 295 mm
Pjovimo ilgis 254 mm
Kreipiamojo bėgelio tipas AL10-39-507P
Pjūklo grandinės žingsnis 3/8“/9,525 mm
Pjūklo grandinės tipas 3/8.050-39
Varančiųjų grandžių storis 1,27 mm
Varantysis krumpliaratis 7x9,525 mm
Alyvos bako talpa 140 ml
Aukštapjovės pjovimo greitis 12/15/18 m/s
Bendras ilgis 2,15 m
Svoris (be akumuliatoriaus)
Variklio mazgas 3,37 kg
Nešiojamoji žoliapjovė(užmaunamas priedas)	1,45 kg
Motorinis dalgis(užmaunamas priedas)	1,56 kg
Gyvatvorių žirklės(užmaunamas priedas)	2,17 kg
Aukštapjovė(užmaunamas priedas)	1,63 kg

Pasiliekame teisę atlikti techninius pakeitimus!

Triukšmas ir vibracija

ISPÉJIMAS

triukšmas gali turėti didelės įtakos Jūsu sveikatai. Jei mašinos triukšmas viršija 85 dB, Jūs ir šalia esantys asmenys turi naudoti tinkamą klausos apsaugą.

Triukšmo ir vibracijos vertės buvo nustatytos pagal EN 62841-1.

Triukšmo vertės

Nešiojamoji vejapjovė:
Slėgio lygis L_pA	79,8 dB
Garso galia L_wA	91,7 dB
Matavimo neapibrėžtis K_wA	1,92 dB
Variklinis dalgis:
Slėgio lygis L_pA	98,4 dB
Garso galia L_wA	109,3 dB
Matavimo neapibrėžtis K_wA	2,39 dB
Gyvatvorių žirklės:
Slėgio lygis L_pA	98,4 dB
Garso galia L_wA	109,3 dB
Matavimo neapibrėžtis K_wA	2,39 dB

Aukštapjovė:
Slėgio lygis L_pA	98,4 dB
Garso galia L_wA	109,3 dB
Matavimo neapibrėžtis K_wA	2,39 dB

Vibracijos parametrai (svyravimas rankomis)

Nešiojamoji vejapjovė A_hv	3,196 / 3,193 m/s ^2
Motorinis dalgis A_hv	1,687 / 3,196 m/s ^2
Gyvatvorių žirklės A_hv	1,776 / 1,568 m/s ^2
Aukštapjovė A_hv	1,854 / 1,738 m/s ^2
Matavimo neapibrėžtis K_pA	1,5 m/s ^2

Nurodytos bendrosios vibraciju spinduliuotės ir spinduliuojamojo triukšmo vertės buvo išmatuotos remiantis standartiniu bandymo metodu ir, norint palyginti elektrinį įrankį, ją galima naudoti su kitu.

Nurodytas triukšmo emisijos ir bendrąsias vibraciju spin- duliuotės vertes taip pat galima naudoti, norint laikinai įvertinti apkrova.

ISPÈJIMAS

Tikrojo elektrinio įrankio naudojimo metu triukšmo emisijos ir vibracijų spinduliuotės emisijos vertės gali skirtis nuo deklaruotų verčių, priklausomai nuo elektrinio įrankio naudojimo būdo, ypač, atsižvelgiant į apdoro-jamo ruošinio rūšį.

Pasistenkite, kad apkrova būtų kuo mažesnė. Priemonės pavyzdys: darbo laiko ribojimo priemonių pavyzdžiai. Čia reikia atsižvelgti į visas darbinio ciklo dalis (pavyzdžiui, į laiką, kurį elektrinis įrankis buvo išjungtas, ir į tokį laiką, kada jis nors ir yra įjungtas, tačiau veikia be apkrovos).

7 Išpakavimas

ISPÈJIMAS

Gaminys ir pakavimo medžiagos néra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais mašeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

• Atidarykite pakuotę ir atsargiai išimkite gaminį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplektacijoje viskas yra.
• Patikrinkite gaminj ir priedus, ar transportuojant jie nebuvo pažeisti. Apie bet kokius pažeidimus nedelsdami informuokite transporto jmonę, kuri pristatė gaminj. Vėliau reklamacijos nebus pripažintos.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
• Prieš naudodami, pagal naudojimo instrukciją susipažinkite su gaminiu.
• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių dalių įsigysite iš savo prekybos atstovo.
• Užsakydami nurodykite mūsų gaminių numerius bei gaminio tipą ir pagaminimo metus.

8 Montavimas

PAVOJUS

Pavojus susižaloti!

Naudojant ne iki galo surinkta gamini, galima rimtai susižaloti.

– Naudokite tik iki galo surinkta gamini.
- Prieš kiekvieną naudojimą vizualiai patikrinkite, ar gaminys yra sukomplektuotas ir ar jame nėra pažeistų ar susidėvėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti.

ISPÉJIMAS

Pavojus susižaloti!

Prieš atlikdami bet kokius darbus prie elektrinio įrankio (pvz., techninės priežiūros, įrankių keitimo ir kt.) bei transportuodami ir laikydami, išimkite akumuliatorių iš elektrinio įrankio. Netikėtai aktyvinus jj./išj. jungiklj, kyla pavojus susižaloti.

JSPÈJIMAS

Visada jsitikinkite, kad jstatomas jrankis sumontuotas tinkamai!

- Pastatykite gaminį ant lygaus, tiesaus paviršiaus.

Reikalingi jrankiai:

• 4 mm raktas su vidiniu šešiabriauniu (A)
- 5 mm raktas su vidiniu šešiabriauniu (B)
• Veržliaraktis SW 8/10 mm (C)
• Montavimo raktas (D)
• Kryžminis / išdrožinis atsuktuvas*

* = j komplektaciją privalomai nejeina!

8.1 Priekinės rankenos (5) montavimas (1–3 pav.)

Sumontuokite priekinę rankeną (5) ant vamzdinio koto (4):

1. Pirmiausia atlaisvinkite varžtus su vidiniais šešiabriauniais M5 (5b) ir nuimkite guminj žiedą (5a) nuo priekinės rankenos (5). Tam naudokite 4 mm raktą su vidiniu šešiabriauniu (A).
2. Uždėkite guminį žiedą (5a) ant vamzdinio koto (4).
3. Pritvirtinkite kojų apsaugą (6) apačioje prie guminio žiedo (5a). Įsitikinkite, kad guminis žiedas (5a) yra kojų apsaugos (6) angoje.
4. Priekinę rankeną (5) użdékite ant guminio žiedo (5a) iš viršaus taip, kad kojų apsaugos (6) ir priekinės rankenos (5) varžtų skylės būtų viena ant kitos.
5. Pritvirtinkite priekinę rankeną (5) keturiais varžtais su vidiniais šešiabriauniais M5 (5b). Naudokite 4 mm rak-tą su vidiniu šešiabriauniu (A). Įsitikinkite, kad kojų apsauga (6) sumontuota kairėje (operatoriaus kryptimi).

8.2 Apsauginių uždangalų (21/24) montavimas (1, 4 pav.)

PAVOJUS

Pavojus susižaloti!

Naudojant ne iki galo surinktą gaminį, galima rimtai susižaloti.

– Naudokite tik iki galo surinkta gamini.
- Prieš kiekvieną naudojimą vizualiai patikrinkite, ar gaminys yra sukomplektuotas ir ar jame nėra pažeistų ar susidėvėjusių konstrukcinių dalių. Saugos ir apsauginiai įtaisai turi veikti.

1. Pritvirtinkite du apsauginius uždangalus (21/24) prie tam skirto laikiklio ant priekinio vamzdinio koto (20).
2. Pritvirtinkite du apsauginius uždangalus (21/24) abiem varžtais su vidiniais šešiabriauniais M6 (20a). Tam naudokite 5 mm raktą su vidiniu šešiabriauniu (B).

8.3 Rites kapsules (23) montavimas / išmontavimas (1, 5–7 pav.)

Priekinj vamzdinj motorinio dalgio / nešiojamosios žoliapjovės kotą (20) su ritės kapsule (23) galima naudoti kaip nešiojamają žoliapjovę.

1. Išmontuokite veržlę M10 (31) ir nuimkite uždangalą (30) nuo tvirtinimo suklio (33). Dėmesio: kairinis sriegis! Naudokite montavimo raktą (D).
2. Ritės kapsulei (23) montuoti nereikia veržlės M10 (31) ir uždangalo (30). Vidinė jungė (34) ir įtempimo poveržlė (32) lieka ant tvirtinimo suklio (33).
3. Vidinę jungę (34) laikykite pro išorinę jungę (35), naudodami 5 mm šešiabriauni raktą su vidiniu šešiabriauniu (B).
4. Užsukite rites kapsule (23) prieš laikrodžio rodykle ant tvirtinimo suklio (33) ir taip ranka pritvirtinkite rites kapsule (23) ant tvirtinimo suklio (33).
5. Rites kapsulė (23) išmontuojama atvirkštine eilės tvarka.

Atkreipkite dèmesj tai, kad rites kapsulés (23) sukimosi kryptis turi sutapti su rodyklès kryptimi ant apsauginio uždangalo (21) (4 pav.).

8.4 Pjovimo peilio (25) montavimas / išmontavimas (1, 8, 9 pav.)

Priekinj vamzdinj motorinio dalgio / nešiojamosios žolia-pjovės (20) kotą su pjovimo peiliu (25) galima naudoti kaip motorinį dalgį.

1. Išmontuokite veržlę M10 (31) bei nuimkite uždangalą (30) ir įtempimo poveržlę (32) nuo tvirtinimo suklio (33). Dėmesio: kairinis sriegis! Naudokite montavimo raktą (D).
2. Vidinè jungè (34) lieka ant tvirtinimo suklio (33).
3. Užděkite pjovimo peilj (25) ant vidinės jungės (34). Atkreipkite dėmesį tai, kad pjovimo peilio (25) sukimosi kryptis turi sutapti su rodyklės kryptimi ant apsauginio uždangalo (21) (4 pav.).
4. Tada užmaukite įtempimo poveržlę (32) ir uždangalą (30) ant tvirtinimo suklio (33).

5. Pritvirtinkite pjovimo peilj (25) veržle M10 (31).

6. Priveržkite veržlę M10 (31) montavimo raktu (D). Tam vidinę jungę (34) laikykite pro išorinę jungę (35), naudodami 5 mm šešiabriaunį raktą su vidiniu šešiabriauniu (B).

7. Nuimkite peilio apsaugą (27) nuo pjovimo peilio (25).
8. Pjovimo peilis (25) išmontuojamas atvirkštine eilės tvarka.

8.5 Grandininio pjūklo pjovimo juostos (14) ir pjūklo grandinės (15) montavimas (1, 10–13 pav.)

ISPĖJIMAS

Pavojus susižaloti naudojant pjūklo grandinę arba pjovimo juostą!

– Mūvėkite pjūviams atsparias pirštines.

DÉMESIO

Atšipę peiliai perkrauna gaminji! Nenaudokite gaminio su pažeistu arba stipriai nusidėvėjusių pjovimo įrenginiu.

Nuorodos:

• Nauja pjūklo grandinė pailgėja ir ją reikia dažniau įtempti. Po kiekvieno pjūvio reguliariai tikrinkite grandi-nės įtempį ir jį sureguliuokite.
• Naudokite tik šiam gaminiui skirtas pjūklo grandines ir pjovimo juostas.

ATSARGIAI

Netinkamai sumontavus pjūklo grandinę, gaminys pjauna nevaldomai!

Montuodami pjūklo grandinę, atkreipkite dėmesį i nurodytą sukimosi kryptį!

1. Sukite tvirtinimo veržlę (36) prieš laikrodžio rodyklę, kad nuimtumėte žvaigždutės uždangalą (37). Naudokite veržliaraktį SW 8/10 mm (C).
2. Sukite grandinės įtempimo veržlę (38) prieš laikrodžio rodyklę, kad atlaisvintumėte grandinės įtempį. Naudokite montavimo raktą (D).
3. Ištieskite pjūklo grandinę (15) į kilpą taip, kad pjovimo briaunos būtų išdėstytos pagal laikrodžio rodyklę. Norėdami išlygiuoti pjūklo grandinę (15), orientuokitės pagal piktogramas (rodykles) virš žvaigždutės (41).
4. Ikiškite pjūklo grandinę (15) i grandininio pjūklo pjovimo juostos (14) griovelj.
5. Apveskite pjūklo grandinę (15) aplink žvaigždutę (41) ir patikrinkite pjūklo grandinės (15) išlygiavimą. Atkreipkite dėmesį į tai, kad pjūklo grandinės (15) dan- tys tvirtai įsikabintų į žvaigždutę (41).
6. Uždėkite grandininio pjūklo pjovimo juostą (14) ant kreipiamojo piršto (39) ir grandinės įtempimo kaiščio (40). Kreipiamasis kaištis (39) turi būti pailgoje angoje, o grandinės įtempimo kaištis (40) – apatinėje grandininio pjūklo pjovimo juostos (14) kiaurymėje.
7. Vél uždėkite žvaigždutės uždangalą (37).
8. Sukite tvirtinimo veržlę (36) pagal laikrodžio rodyklę.
9. Dar kartą patikrinkite pjūklo grandinės (15) padėtį ir įtempkite pjūklo grandinę, kaip aprašyta ties 8.6.

Nuoroda:

Galutinai priveržkite tvirtinimo veržlę tik nustatę grandinės įtempį.

8.6 Pjūklo grandinės (15) įtempimas (1, 10, 13, 14 pav.)

ISPÉJIMAS

Pavojus susižaloti nušokus pjūklo grandinei!

Nepakankamai jtempta pjūklo grandinė eksploatavimo metu gali nukristi ir sužaloti.

– Dažnai tikrinkite pjūklo grandinės įtempį.
– Pjūklo grandinės įtempis yra per mažas, kai varančiosios grandys išlenda iš griovelio apatinėje kreipiamojo bėgelio pusėje.
– Jei pjūklo grandinės įtempis yra per mažas, tinkamai įtempkite pjūklo grandinę.

1. Atlaisvinkite tvirtinimo veržlę (36) kelis pasukimus, naudodami SW 8/10 mm veržliaraktį (C).
2. Nustatykite grandinės įtempį grandinės įtempimo varžtu (38).

Naudokite montavimo raktą (D).

– Pagal laikrodžio rodyklę – grandinės įtempis padidėja
– Prieš laikrodžio rodyklę – grandinės įtempis sumažėja

Pjūklo grandinė (15) neturi nukarti, tačiau ją turi būti įma-noma 1–2 mm nutraukti nuo grandininio pjūklo pjovimo juostos (14) jos (14) viduryje.

1. Pasukite pjūklo grandinę (15) ranka, kad patikrintumėte, ar ji nepriekaištingai juda. Ji turi laisvai slysti grandininio pjūklo pjovimo juostoje (14).
2. Vél priveržkite tvirtinimo veržlę (36).

Pjūklo grandinė įtempta tinkamai, jei ji nenukara ant grandininio pjūklo pjovimo juostos ir ją galima apsukti ratu pirštinėta ranka. Traukiant pjūklo grandinę 9 N (apie 1 kg) traukos jėga, tarp pjūklo grandinės ir grandininio pjūklo pjovimo juostos turi būti ne didesnis nei 2 mm atstumas.

Nuoroda:

• Naujos grandinės įtempį reikia patikrinti ir sureguliuoti po kelių minučių darbo.
• Pjūklo grandinę reikia įtempti švarioje vietoje, kurioje nebūtų pjuvenų ir panašių dalykų.
• Tinkamai įtempus pjūklo grandinę, užtikrinamas naudotojo saugumas ir sumažinamas dévéjimasis bei grandinės pažeidimų skaičius arba jų išvengiama.
• Prieš pradedant darbą rekomenduojame naudotojui patikrinti grandinės įtempį. Pjūklo grandinė įtempta tinkamai, jei ji nenukara grandininio pjūklo pjovimo juostos apačioje ir ją galima apsukti ratu pirštinetėta ranka.

DÉMESIO

Dirbant su pjūklu, pjūklo grandinė jkaista ir dėl to šiek tiek išsiplečia. Šio „pailgėjimo“ ypač galima tikėtis naudojant naujas pjūklo grandines.

9 Prieš pradedant eksploatuoti

9.1 Pjūklų grandinių alyvos pripildymas (1, 14 pav.)

DÉMESIO

Gaminio pažeidimas!

Jei gaminys eksploatuojamas be alyvos arba su per mažu jos kiekiu, dėl to gali būti pažeistas gaminys.

– Prieš pradėdami eksploatuoti pripildykite alyvos. Gaminys pristatomas be alyvos.
– Nenaudokite senos alyvos!
- Keisdami akumuliatorių, kaskart patikrinkite alyvos lygi.

DÉMESIO

Žala aplinkai!

Išbėgusi alyva gali tvariai užteršti aplinką. Skystis yra labai nuodingas ir gali greitai užteršti vandenį.

– Pildykite / ištuštinkite alyvą tik ant lygių, sutvirtintų paviršių.
– Naudokite pripildymo atvamzdj arba piltuvą.
– Surinkite išleistą alyvą j tinkamą indą.
- Nedelsdami surinkite išlietą alyvą ir utilizuokite šluostę pagal vietos reikalavimus.
– Utilizuokite alyvą pagal vietos reikalavimus.

Grandinės įtempis ir grandinės sutepimas turi didelę įtakos pjūklo grandinės eksploatavimo trukmei.

Pjūklo grandinė automatiškai sutepama veikiant gaminiui. Norint pakankamai sutepti pjūklo grandinę, alyvos bakelyje visada turi būti pakankamai pjūklų grandinių alyvos. Reguliariai tikrinkite alyvos bakelyje likusį alyvos kiekį.

Nuorodos:

* = i komplektaciją nejeina!

• Dangtelis yra su apsauga nuo pametimo.
- I grandininį pjūklą pilkite tik aplinkai nekenksmingą, aukštos kokybės grandinių tepimo alyvą* (pagal RAL-UZ 48).
- Prieš jjungdami gaminj jsitikinkite, kad alyvos bako dangtelis yra savo vietoje ir uždarytas.

1. Atidarykite alyvos bakelj (16). Tam atsukite alyvos bakelio dangtelj (16) prieš laikrodžio rodyklę.
2. Kad alyva neištekėtų, naudokite piltuvą*.
3. Atsargiai pripildykite j grandinių tepimo alyvos. Alyvos bakelio pripildymo kiekis: maks. 100 ml.
4. Alyvos bakelio dangtelj (16) užsukite pagal laikrodžio rodyklę, kad uždarytumėte alyvos bakelj (16).
5. Nedelsdami surinkite išlietą alyvą ir utilizuokite šluostę* pagal vietos reikalavimus.
6. Norėdami patikrinti pjūklo grandinės tepimą, gaminį su pjūklo grandine laikykite virš lapo popieriaus ir kelias sekundes iki maksimumo didinkite greitį. Ant popieriaus matysite, veikia grandinės tepimo sistema.

9.2 Priekinio vamzdinio koto (13/17/20) montavimas (1, 15 pav.)

1. Nuimkite pasirinkto priekinio vamzdinio koto (13/17/20) apsauginj gaubtelj.
2. Atlaisvinkite žvaigždės formos rankenėlę (8).
3. Ištraukite fiksatorių (7) į išorę ir pasukite iki galo į dešinę arba į kaire.
4. Užmaukite pasirinkta priekinj vamzdini kotą (13/17/20) ant vamzdinio koto (4). Isitikinkite, kad kiaurymė sutampa su fiksatoriumi (7).
5. Sukite priekinį vamzdinį kotą (13/17/20) lengvais sukamaisiais judesiais, kol priekinis vamzdinis kotas (13/17/20) iki galo įlįs į vamzdinį kotą (4).
6. Pasukite fiksatorių (7) į pradinę padėti. Fiksatorius (7) girdimai užsifiksuoja.
7. Užfiksuokite priekinį vamzdinį kotą (13/17/20) žvaigždės formos rankenėle (8).

9.3 Nešimo diržo (29) uždėjimas (16–18 pav.)

Nuorodos:

Gaminj leidžiama naudoti tik su nešimo diržu.

Iš pradžių subalansuokite išjungtą gamini.

1. Užsidėkite nešimo diržą (29).
2. Visada nustatykite tokj diržo ilgj, kad karabino kablys (43) maždaug per rankos plotj būtų žemiau dešiniojo klubo.
3. Ikabinkite karabino kablj (43) i nešimo asa (9).
4. Palaukite, kol gaminys baigs švytuoti.

Nuorodos:

Iprastoje darbinėje padėtyje gaminys su įstatomu įrankiu dar turi šiek tiek liesti žemę.

Avariniu atveju galima ištraukti nešimo diržo (29) apsauginę kilpą (44). Tada gaminys iš karto atsilaisvins nuo nešimo diržo (29) ir nukris ant žemės.

ISPÈJIMAS

Patikrinkite apsauginę kilpą kaskart prieš pradėdami eksploatuoti!

9.4 Akumuliatorių (1) įdėjimas į akumuliatorių laikiklius (46) / išėmimas iš jų (19 pav.)

ATSARGIAI

Pavojus susižaloti!

Idėkite akumuliatorių tik tada, kai akumuliatorinis įrankis bus paruoštas naudoti.

Akumuliatoriaus jdėjimas

1. Istumkite akumuliatorius (1) i akumuliatorių laikiklius (46). Akumuliatoriai (1) girdimai užsifiksuoja.

Akumuliatoriaus išėmimas

1. Paspauskite akumuliatorių (1) atfiksavimo mygtuką (45) ir ištraukite akumuliatorius (1) iš akumuliatorių laikiklių (46).

9.4.1 İkrovimo büsenos indikatorius (12) (20 pav.)

jkrovimo būsenos rodmuo (12) rodo akumuliatoriaus (1) jkrovimo būseną.

Akumuliatoriaus jkrovimo būseną rodo užsideganti atitinkama šviesos diodu lemputė.

1. Norėdami patikrinti įkrovimo būseną, aktyvinkite mygtuką ant įkrovimo būsenos indikatoriaus (12).

3 šviesos diodai šviečia	Akumuliatorius jkrautas iki galo
2 šviesos diodai šviečia	Akumuliatorius iš daliesjkrautas
1 šviesos diodas šviečia	Akumuliatorių reikia jkrauti

10 Valdymas

DÉMESIO

Prieš pradėdami eksploatuoti, gaminį būtinai iki ga-lo sumontuokite!

JSPĖJIMAS

Pavojus susižaloti!

Jj./išj. jungiklis ir apsauginis jungiklis neturi būti užblo-kuoti!

– Nenaudokite gaminio, jei jungikliai yra pažeisti. At-leidus jj./išj. ir saugos jungikliai turi išjungti gaminj.

- Prieš naudodami kaskart jsitikinkite, kad gaminys veikia.

ISPÈJIMAS

Galimas elektros smūgis ir gaminio pažeidi- mas!

Pjovimo metu prisilietus prie jtampingojo laido, galima patirti elektros smūgj. Pjaunant pašalinius objektus, gali būti pažeista peilių sija.

- Prieš pjaudami patikrinkite, ar gyvatvorėse ir krūmuose nėra paslėptų objektų, tokių kaip, pvz., įtampingieji laidai, vielinės tvoros ir augalų atramos.

DÉMESIO

Atkreipkite dėmesį į tai, kad dirbant aplinkos temperatūra neviršytų 50 °C ir būtų ne žemesnė nei −20 °C.

DÉMESIO

Gaminys yra 20 V IXES serijos dalis ir jo negalima eksploatuoti su šios serijos akumuliatoriais. Akumuliatorius leidžiama ikrauti tik su šios serijos ikrovikliais. Čia at sižvelkite į gamintojo duomenis.

PAVOJUS

Pavojus susižaloti!

Jei gaminys jstrigo, nebandykite jo ištraukti jęga.

– Išjunkite variklj.

– Naudokite svertą arba pleištą, kad atlaisvintumėte gaminį.

ISPĖJIMAS

Reguliariai tikrinkite apsauginius įtaisus kaskart prieš pradėdami eksploatuoti. Sugedus saugos įtaisams, galima sunkiai susižaloti!

10.1 Gaminio jjungimas / išjungimas (1 pav.)

ISPĖJIMAS

Pavojus susižaloti dėl atatrankos!

– Niekada nenaudokite gaminio viena ranka!

Nuorodos:

Ij./išj. jungikliu sūkių skaičių galite sureguliuoti be pakopų. Kuo toliau spausite jj./išj. jungiklį, tuo didesnis bus sūkių skaičius.

Prieš jungdami atkreipkite dėmesį į tai, kad gaminys ne- liestų daiktų.

Kai naudojate motorinį dalgį (20):

1. nuimkite transportavimo apsaugą (26) nuo pjovimo peilio (25).

Kai naudojate gyvatvorių žirkles (17):

1. nutraukite peilio apsaugą (27) nuo peilių sijos (19).

Kai naudojate aukštapjovę (13):

1. patikrinkite, ar alyvos bakelyje (16) yra pjūklų grandi- nių alyvos.

2. Pripildykite pjūklų grandinių alyvos dar prieš tai, kol ištuštės alyvos bakelis (16), kaip aprašyta ties 9.1.

3. Nutraukite pjovimo juostos ir grandinės apsaugą (28) nuo grandininio pjūklo pjovimo juostos (14).

Sūkių skaičių galima keisti taip pat ir eksploatuojant.

Galite pasirinkti vieną iš 3 greičio nustatymų:

Mažas Vidutinis Didelis

ljungimas

1. Spauskite pagrindinj jungiklj (10), kol užsidegs šviesos diodas.
2. Pasirinkite greičio nustatymą.
3. Laikykite gaminj kairiaja ranka už priekinės rankenos (5), o dešiniąja ranka – už galinės rankenos (2). Nykščiai ir pirštai turi tvirtai apgaubti rankenas (2, 5).
4. Suimkite jjungimo blokuotę (11) ant galinės rankenos (2).
5. Laikykite jjungimo blokuotę (11) paspaudę.
6. Norédami jungti gaminj, nykščiu paspauskite jj./išj. jungiklj (3).

Nuorodos:

Paleidus gaminj, nereikia laikyti jjungimo blokuotės paspaudus. Jjungimo blokuotė turi apsaugoti nuo netikėto gaminio paleidimo.

Jei gaminio nenaudojate, pagrindinio jungiklio šviesos diodas dar šviečia 1 minutę. Po to gaminys išsijungs automatiškai.

Išjungimas

1. Norėdami išjungti, atleiskite jj./išj. jungiklj (3).
2. Spauskite pagrindinj jungiklj (10), kol užges šviesos diodas.
3. Po kiekvieno darbo su gaminiu uždékite pridedamą transportavimo apsaugą (26), pjovimo juostos ir grandinės apsaugą (28) bei peilio apsaugą (27).

10.2 Apsauga nuo perkrovos

Esant akumuliatoriaus perkrovai, jis išsijungia savaime. Jam atvėsus (trukmė skirtinga), gaminį galima jjungti vėl.

11 Darbo nuorodos

PAVOJUS

Pavojus susižaloti!

Šiame skirsnyje aprašoma pagrindinė darbo technika, kaip elgtis su gaminiu.
Čia pateikta informacija neatstoja kelis metus trunkančio specialisto išsilavinimo įgijimo ir patirties.
Venkite bet kokio darbo, kuriam nesate pakankamai kvalifikuotas!
Neatsargiai naudojant gaminj, galima sunkiai ar net mirtinai susižaloti!

! ATSARGIAI

Išjungus gaminys veikia iš inercijos. Palaukite, kol gaminys visiškai sustos.

Nuorodos:

Prieš jjungdami atkreipkite dėmesį į tai, kad gaminys ne- liestų daiktų.

Tam tikras šio gaminio keliamas triukšmas yra neišven-giamas. Atidėkite triukšmingus darbus iki patvirtinto ir tam skirto laiko. Jei reikia, laikykitės poilsio laikotarpių.

Apdorokite įstatomu įrankiu tik laisvus, lygius paviršius.

Atidžiai apžiūrėkite plotą, kurią reikia apkarpyti, bei paša- linkite visus svetimkūnius.

Stenkitės neatsitrenkti į akmenis, metalą ar kitas kliūtis.

Įstatomas įrankis gali būti pažeistas ir kyla atatrankos pa- vojus.

• Naudokite nurodytas apsaugines priemones.
- Stebėkite, kad kiti asmenys laikytųsi saugaus atstumo iki Jūsų darbo zonos. Kiekvienas asmuo, kuris eina į darbo zoną, turi naudoti asmenines apsaugines priemones. Ruošinio arba įstatomų įrankių nuolaužos gali nuskrieti ir sukelti sužalojimus net už tiesioginės darbo zonos ribų.
- Jei pataikėte į pašalinį daiktą, nedelsdami išjunkite gaminį ir išimkite akumuliatorių. Patikrinkite, ar gaminys nepažeistas, ir, prieš paleisdami iš naudojo arba dirbdami su gaminiu, atlikite reikalingus remonto darbus. Jei gaminys pradeda nejprastai stipriai vibruoti, iš karto patikrinkite,
- Kai atliekate darbus, kurių metu naudojamas įsta-tomas įrankis gali pataikyti į paslėptus elektros laidus, elektrinį įrankį laikykite už izoliuotų suėmimo paviršių. Prisilietus prie įtampingojo laido, net ir metalinėse įrenginio dalyse gali atsirasti įtampa ir gali įvykti elektros smūgis.

• Naudoti gaminj siaučiant audrai draudžiama – žaibo smūgio pavojus!
• Prieš naudodami kaskart patikrinkite gaminj, ar néra akivaizdžių trūkumu, pvz., atsilaisvinusių, nusidėvėjusių arba pažeistų dalių.
• ljunkite gaminj ir tik tada jį kreipkite prie medžiagos, kurią reikia apdoroti.
• Nespauskite gaminio per stipriai. Leiskite gaminiui atlikti darba.
• Dirbdami visada tvirtai laikykite gaminj abiem rankomis. Stovėkite stabiliai.
• Venkite nestandartinės kūno laikysenos.
• Patikrinkite, ar nešimo diržas yra patogioje padėtyje, kad būtų lengviau laikyti gaminį.

11.1 Motorinis dalgis / nešiojamoji žoliapjovė

DÉMESIO

Dirbant su gaminiu turi būti sumontuoti visi apsauginiai uždangalai!

Nuoroda:

Reguliariai tikrinkite, ar nailoninis valas nepažeistas ir ar pjovimo valas tebéra tokio ilgio, koks buvo nurodytas valo nupjovikliu.

• Nelaikykite jstatomo jrankio jstrižai.
- Žolę geriausia pjauti, kai ji sausa ir ne per aukšta.
- Stenkitės neleisti kietų klūčių (akmenų, mūro, tinklinių tvorų ir kt.).
- Nenaudokite gaminio laukinei augmenijai ar brūzgynams pjauti.
- Dél techninių priežasčių, vykstant darbui, aplink varančiają ašį po apsauginiu uždangalu (21) apsivynioja šlapia žolė. Pašalinkite jas, nes kitaip dėl didelės trin-ties perkais variklis (21 pav.).

11.1.1 Pjovimo valo prailginimas (1, 22, 31 pav.)

Nešiojamoji vejapjové pristatoma su pripildyta valo rite (48).

Norėdami įstatyti naują valą, veikiant varikliui, stipriai spustelėkite atjungiklj (47) ant valo rītės (48) žemės link.

Jei iš pradžių valas būtų ilgesnis nei nurodo pjovimo apskritimas, jis bus automatiškai sutrumpintas iki tinkamo ilgio valo nupjovikliu (22).

Nuorodos:

Reguliariai tikrinkite, ar nailoninis valas nepažeistas ir ar pjovimo valas tebėra tokio ilgio, koks buvo nurodytas valo nupjovikliu.

Jei valo galo nesimato:

1. Pakeiskite valo rite (48), kaip aprašyta ties 13.1.1.

11.1.2 Žolės pjovimas (23 pav.)

1. Pjaukite žolę, sukdami gaminį i dešinę ir į kairę.
2. Pjaukite lėtai ir pjaudami gaminį laikykite pakreiptą i priekį maždaug 30°.
3. Pjaukite ilga žolę sluoksniais iš viršaus į apačią.

11.2 Gyvatvorių žirklės

11.2.1 Kampo reguliavimas (1, 24–26 pav.)

ISPÉJIMAS

Išjunkite gaminį ir išimkite akumuliatorių!

Gyvatvorių žirkles (17) galima pritaikyti prie darbo sąlygų, peilio galvutę pasukant nuo +90° iki -75°.

1. Tam paspauskite abi atblokavimo svirtis (49) už ran- kenos (18) ir nustatykite j norimą padėtį.
2. Tam naudokite rankeną (18).
3. Atleiskite abi atblokavimo svirtis (49), kol jos užsifik-suos krumpliuose.
4. Prieš eksploatacijos pradžią patikrinkite, kad atblokavimo svirtys (49) būtų gerai užfiksuotos.

DÉMESIO

Istatomą įrankį galima naudoti tik tada, kai abi atblokavimo svirtys yra užfiksuotos!

11.2.2 Pjovimo technikos

• Iš anksto sekaratoriumi nupjaukite storas šakas.
• Dėl dvipusės peilių sijos galima pjauti abiem kryptimis arba siūbuojant iš vienos pusės j kitą.
• Pjaudami vertikaliai, tolygiai judinkite gaminj i priekj arba aukštyn ir žemyn lanku.
• Pjaudami horizontaliai, perkelkite gaminj pusmėnulio forma gyvatvorės krašto link, kad nupjautos šakelės nukristų ant žemės.
• Norint gauti ilgas, tiesias linijas, rekomenduojama jtempti virves.

11.2.3 Gyvatvorės pjovimas

Gyvatvores patartina pjauti trapecijos forma, kad apatinės šakos nenupliktų. Tai atitinka natūralų augalų augimą ir leidžia gyvatvorėms optimaliai vešėti. Pjaunant sumažinami tik nauji vienmečiai ūgliai, sukuriamas tankus išsišakojimas ir gera privatumo apsauga.

• Pirmiausia apkarpykite gyvatvorės šonus. Norėdami tai padaryti, judinkite gamini augimo kryptimi iš apačios į viršų. Kai pjaunate iš viršaus į apačią, plonesnės šakos juda į išorę, todėl gali susidaryti plonos vietos ar skylės.
• Tada nupjaukite viršutinį kraštą tiesiai, stogo formos arba apvaliai, priklausomai nuo Jūsų skonio.
• Jaunus augalus nupjaukite iki norimos formos. Pagrindinis üglis turi likti nepažeistas, kol gyvatvorė pasieks planuotą aukštį. Visi kiti ügliai perpjaunami per pusę.

11.2.4 Pjovimas tinkamu laiku

• Lapuočių gyvatvorė: birželio ir spalio mėn
- Spygliuočių gyvatvorė: balandžio ir rugpjūčio mėn
- Greitai auganti gyvatvorė: nuo gegužės mėn. kas 6 savaites

Atkreipkite dėmesį į perinčius paukščius gyvatvorėje. Tada perstumkite gyvatvorės ašmenis arba šią sritį apeikite.

11.3 Aukštapjové

PAVOJUS

Pavojus susižaloti!

Jei gaminys jstrigo, nebandykite jo ištraukti jėga.

– Išjunkite variklj.
– Naudokite svertą arba pleišta, kad atlaisvintumėte gaminį.

PAVOJUS

Atkreipkite dėmesį į krentančias šakas ir neužkliūkite.

• Prieš pradedant pjauti, pjūklo grandinė turi veikti maksimaliu greičiu.
• Kai pjaunate pjovimo juostos apačia (su traukiama grandine), geriau valdote.
• Pjaunant arba po to pjūklo grandinė neturi liesti žemės ar kito objekto.
• Atkreipkite dėmesį į tai, kad pjūklo grandinė nejstrigtų pjūvyje. Šaka neturi lūžti ar atskilti.
  • Taip pat laikykitės atsargumo priemonių nuo atatrankos (žr. saugos nurodymus).
• Pašalinkite žemyn nukarusias šakas, pjaudami virš šakos.
• Išsišakojusios šakos nupjaunamos pagal ilgį po vieną.

11.3.1 Automatinis pjūklo grandinės tepimas (1, 14 pav.)

Pripildykite alyvos baką (16), kaip aprašyta ties 9.1.

Reguliavimo varžtu (42) alyvos kiekį galite sumažinti arba padidinti.

Naudokite montavimo raktą (D).

• Pagal laikrodžio rodyklę – alyvos kiekis sumažėja (-)
• Prieš laikrodžio rodyklę – alyvos kiekis padidėja (+)

11.3.2 Pjovimo technikos

ISPÉJIMAS

Niekada nesistokite tiesiai po šaka, kurią no- rite nupjauti!

Pavojus, kad šaka netikėtai nukris ant Jūsų, yra labai didelis.

Apskritai, gaminj rekomenduojama pastatyti 60° kampu šakos atžvilgiu.

Pjovimo metu gaminį tvirtai laikykite abiem rankomis ir visada išlaikykite pusiausvyrą bei stabilumą.

Mažų šakų pjovimas (27 pav.):

Uždékite atraminj pjūklo paviršių ant šakos, kad pradėdami pjauti išvengtumėte trūkčiojančių pjūklo judesių. Kreipkite pjūklą šaka iš viršaus į apačią, šiek tiek paspausdami. Būkite atsargūs, kad per anksti nenulaužtumėte šakos, jei neteisingai įvertinote dydį ir svorį.

Didesnių šakų pjovimas (28 pav.):

Didesnėms šakoms pirmiausia rinkitės atpalaiduojamajį pjūvj, skirtą kontroliuojamam pjovimui. Tam įpjaukite apatinį šakos trečdalį (pjovimo juostos viršutine puse). Tada pjaukite iš viršaus į apačią (pjovimo juostos apatine dalimi) pirmojo pjūvio link.

Pjovimas dalimis (29 pav.):

Pjaukite dideles arba ilgas šakas dalimis, kad galėtumėte valdyti smūgio vietą.

• Pirmiausia nupjaukite apatines medžio šakas, kad nupjautos šakos lengviau nukristų.
• Baigus pjauti, operatoriui staigiai padidėja pjūklo svo-ris, nes pjūklas neberemiamas i šaką. Kyla pavojus prarasti gaminio kontrolę.
• Ištraukite pjūklą su veikiančia pjūklo grandine iš pjūvio tik tada, kad išvengtumėte strigimo.
• Nepjaukite įstatomo įrankio smaigaliu.
• Nepjaukite sustorėjusios šakos pradžios, nes tai neleis medžiui užgyti.

11.4 Po naudojimo

• Prieš padėdami gaminį, visada jį išjunkite ir palau-kite, kol gaminys sustos.
  • Išimkite akumuliatorius.
• Po kiekvieno darbo su gaminiu uždėkite pridedamą grandininio pjūklo pjovimo juostos ir grandinės arba peilio apsaugą.
• Palaukite, kol gaminys atvès.

12 Valymas

⚠️ ISPĖJIMAS

Šioje naudojimo instrukcijoje neaprašytus remonto ir techninės priežiūros darbus paveskite atlikti tik specializuotoms dirbtuvėms. Naudokite tik originalias atsargines dalis.

Kyla nelaimingų atsitikimų pavojus! Techni- nės priežiūros ir valymo darbus iš esmės atli- kite išėmę akumuliatorių.

Kyla pavojus susižaloti! Prieš atlikdami bet kokius techninės priežiūros ir valymo darbus, leiskite gaminiui atvėsti. Variklio elementai yra įkaitę.

Kyla pavojus susižaloti ir nudegti!

Gaminys gali netikėtai pasileisti ir taip sužaloti.

– Išimkite akumuliatorių.
– Palaukite, kol gaminys atvès.
– Išimkite jstatoma įrankį.

⚠️ ISPĖJIMAS

Pavojus susižaloti naudojant pjūklo grandinę arba pjovimo juostą!

– Mūvėkite pjūviams atsparias pirštines.

1. Palaukite, kol visos judančios dalys sustos.
2. Rekomenduojame gaminj išvalyti iš karto po kiekvieno naudojimo.

3. Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

4. Jei reikia, nuvalykite rankenas drėgna, muiluotame vandenyje išplauta šluoste.

5. Norėdami išvalyti, jokiu būdu nenardinkite gaminio j vandenj ar kitus skysčius.
6. Niekada nepurkškite ant gaminio vandens.
7. Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite gaminį švaria šluoste* arba išpūskite suslėgtuoju* oru. Rekomenduojame gaminį išvalyti iš karto po kiekvieno naudojimo.
8. Védinimo angos visada turi būti neuždengtos.
9. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines gaminio dalis. Atkreipkite dėmesį į tai, kad į gaminio vidų nepatektų vandens.

12.1 Gyvatvorių žirklės

1. Po kiekvieno naudojimo nuvalykite peilių siją alyvuota šluoste.
2. Po kiekvieno naudojimo sutepkite peilių siją naudodami alyvos ąsotėlj arba purškalą.

12.2 Aukštapjové

1. Pjūklo grandinei valyti naudokite šepetuką arba rankinę šluotą, o ne skysčius.
2. Išvalykite grandinio pjūklo pjovimo juostos griovelj šepetuku arba suslėgtuoju oru.
3. Išvalykite žvaigždutę.

13 Techninė priežiūra

! ISPÉJIMAS

Šioje naudojimo instrukcijoje neaprašytus remonto ir techninės priežiūros darbus paveskite atlikti tik specializuotoms dirbtuvėms. Naudokite tik originalias atsargines dalis.

Kyla nelaimingų atsitikimų pavojus! Techni- nės priežiūros ir valymo darbus iš esmės atli- kite išėmę akumuliatorių.

Kyla pavojus susižaloti! Prieš atlikdami bet kokius techninės priežiūros ir valymo darbus, leiskite gaminiui atvėsti. Variklio elementai yra jkaitę.

Kyla pavojus susižaloti ir nudegti!

Gaminys gali netikėtai pasileisti ir taip sužaloti.

– Išimkite akumuliatorių.
– Palaukite, kol gaminys atvès.
– Išimkite įstatomą įrankį.

- Prieš naudodami kaskart patikrinkite gaminj, ar néra akivaizdžių trūkumu, pvz., atsilaisvinusių, nusidėvėju-sių arba pažeistų dalių.

- Patikrinkite uždangalus ir apsauginius įtaisus, ar jie nepažeisti ir tinkamai pritvirtinti. Prireikus juos pakeiskite.

- Reguliari, kruopšti einamoji priežiūra užtikrina, kad nepasikeis gaminio saugos lygis ir galia.

- Pastatykite gaminj ant lygaus, tiesaus paviršiaus.

- Niekada nepurkškite ant gaminio vandens.

• Saugumo sumetimais pakeiskite nusidėvėjusias arba pažeistas dalis.
• Šioje naudojimo instrukcijoje neaprašytus darbus turėtų atlikti tik įgaliotos specializuotos dirbtuvės.

Nuorodos:

Kruopščiai atlikite gaminio techninę priežiūrą. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas gaminio veikimas. Prieš naudodami gaminį, pažeistas dalis patikėkite suremontuoti.

13.1 Motorinis dalgis / nešiojamoji žoliapjové

13.1.1 Valo rites (48) keitimas (1, 30–34 pav.)

1. Pakeiskite rites kapsule (23), kaip aprasyta ties 8.3.
2. Atidarykite rites kapsule (23), tuo pačiu metu stipriai suspausdami abu rites kapsules (23) atsklendimo jtaisus (52).
3. Nuimkite rites kapsulès (23) dangtj (51) su spaudžia-maja spyruokle (54) ir išimkite valo rite (48).
4. Ištraukite valo ritės (48) valo galą iš valo išleidimo ąsu (55).

5. Pašalinkite visus valo likučius iš rites kapsulės (23).

6. Paimkite naują valo rite (48) ir ištraukite abiejų valų po 10 cm.

7. Pritvirtinkite abu valus priešais esančiose jrantose (55) valo ritéje (48) (33 pav.).

8. Istatykite naują valo rite (48) i ritės kapsule (23). Istačius turi būti matoma valo rites (48) pusė, kurioje rodyklėmis nurodyta eigos kryptis.

9. Valo rité (48) turi būti jkišta taip, kad įrantos (55) valo ritéje (48) sutaptų su valo išleidimo ąsomis (54), kad būtų galima lengvai įverti valą.

10. Jkiškite abu valus j atitinkamas valo išleidimo āsas (54).

11. Šiek tiek pasukite valo rite (48) pirmyn ir atgal, kol integruotos valo rites (48) fiksavimo pakopos jslys j ritës kapsulës (23) fiksavimo pakopas. Taip išvengiama netikéto išsireguliavimo.

12. Vèl uždékite dangtj (51) su spaudžiamaja spyruokle (53) ant ritès kapsulès (23). Isitikinkite, kad tuo metu dangčio (51) atsklendimo jtai-sai (52) tiksliai tilptų j ritès kapsulès (23) angas. Jie girdimai užsifiksuoja.

Nuorodos:

Norédami jstatyti naują valą, veikiant varikliui, stipriai spustelékite atjungiklj (47) ant valo ritės (48) žemės link (22 pav.).

Jei iš pradžių valas būtų ilgesnis nei nurodo pjovimo apskritimas, jis bus automatiškai sutrumpintas iki tinkamo ilgio valo nupjovikliu (22).

13.1.2 Valo riteje (48) pakeitimas nauju (30–34 pav.)

Arba taip pat galite pakeisti nauju valo rites vala.

1. Pakeiskite rites kapsule (23), kaip aprasyta ties 8.3.
2. Atidarykite rites kapsule (23), tuo pačiu metu stipriai suspausdami abu rites kapsules (23) atsklendimo jtaisus (52).

3. Nuimkite rités kapsulès (23) dangtį (51) su spaudžia-maja spyruokle (53) ir išimkite valo ritę (48).

4. Ištraukite valo rites (48) valo galus iš valo išleidimo asu (54).

5. Pašalinkite visus valo likučius iš rītės kapsulės (23) ir valo rītės (48).

6. Sulenkite naują valą per vidurį (apie 2 metrus) ir įkiškite sulenktą valo dalį į vieną iš valo rītės (48) vidurinės pertvaros įrantų (56). Dabar vienas valo galas turi būti apatinėje ir vienas viršutinėje valo rītės (48) kameroje.

7. Vyniokite abu valo galus rodyklės kryptimi „LH WIND LINE“, kuri nurodyta valo rītės (48) viršuje.

1. Paimkite valo rite (48) ir ištraukite abiejų valų po 10 cm.

2. Po to pritvirtinkite abu valus priešais esančiose įrantose (55) valo riteje (48).

3. Toliau atlikite veiksmus, kaip aprašyta ties 13.1.1, 8 punkte.

13.1.3 Valo nupjoviklio (22) galandimas (1, 35 pav.)

Reikalingi jrankiai:

jeina i komplektacija

• kryžminis atsuktuvas (D)

- Plokščia dildė*

* = i komplektacija nejeina!

Bègant laikui valo nupjoviklis (22) gali atšipti.

1. Tai pastebėję, atlaisvinkite abu varžtus, kuriais valo nupjoviklis (22) pritvirtintas prie apsauginio uždangalo (21). Naudokite kryžminį atsuktuvą (D).
2. Pritvirtinkite valo nupjoviklj (22) veržtuve.
3. Plokščia dilde nušlifuokite valo nupjoviklio (22) ašmenis ir atkreipkite dėmesį į tai, kad išlaikytumėte pjovimo briaunos kampa.
4. Vél pritvirtinkite valo nupjoviklj (22) prie apsauginio uždangalo (21).

Nuoroda:

Pakeiskite arba galąskite valo nupjoviklj kiekvieno pjovimo sezono pabaigoje arba prireikus.

13.1.4 Pjovimo peilio (25) galandimas (1 pav.)

Nuoroda:

Esant nedideliam atšipimui, ašmenis galite pagaląsti patys.

Reikalingi jrankiai:

* = i komplektacija nejeina!
- Plokščia dildė*
- Veržtuvas*

1. Išmontuokite pjovimo peilj (25), kaip aprašyta 8.4.

2. Pritvirtinkite pjovimo peilj (25) veržtuve.

3. Plokščia dilde šlifuokite visus 3 pjovimo peilio (25) ašmenis ir atkreipkite dėmesį į tai, kad išlaikytumėte pjovimo briaunos (\~ 25°) kampą. Dildykite tik viena kryptimi.

4. Geležte pakeiskite ne vėliau nei po penkių galandimų.

Esant stipresniam susidėvėjimui arba išlūžinėjusiems ašmenims, pjovimo peilį (25) pakeiskite nauju.

Dél nesubalansuoto pjovimo peilio motorinis dalgis / nešiojamoji žoliapjové (20) stipriai vibruoja; dél to kyla pavojus susižaloti!

13.2 Gyvatvorių žirklės

1. Patikrinkite, ar gerai pritvirtinti varžtai peilių sijoje.
2. Nedidelius pjovimo dantų įbrėžimus galite išlyginti patys. Norėdami tai padaryti, pagaląskite pjovimo kraštus alyvuotu galandimo akmeniu. Tik aštrūs pjovimo dantys užtikrina gerą pjovimo našumą.
3. Atšipusias, deformuotas ar pažeistas peilių sijas reikia pakeisti.

13.2.1 Pavarų dėžės ir kampų reguliatoriaus (49) tepimas (36 pav.)

Nuorodos:

Tepkite pavarų dėžę kas 10–20 darbo valandų.

Pripildykite tik šiek tiek tepalo. Jokiu būdu neperpildykite!

1. Pridėkite tepalo švirkštą (nejeina į komplektaciją) prie tepimo movos (58).
2. ľ tepimo įmovas (58) įspauskite ne daugiau kaip vieną kartą įprasto tepalo.
3. Kampų reguliatorių (49) ir peilių siją (19) sutepkite aplinkai draugiška tepimo alyva.

13.3 Aukštapjové

JSPÈJIMAS

Pavojus susižaloti naudojant pjūklo grandinę arba pjovimo juostą!

– Mūvėkite pjūviams atsparias pirštines.

13.3.1 Žvaigždutės (41) tikrinimas (1, 10, 11, 13 pav.)

1. Sukite tvirtinimo veržlę (36) prieš laikrodžio rodyklę, kad nuimtumėte žvaigždutės uždangalą (37). Naudokite veržliaraktį SW 8/10 mm (C).
2. Sukite grandinės įtempimo veržlę (38) prieš laikrodžio rodyklę, kad atlaisvintumėte grandinės įtempį. Naudokite montavimo raktą (D).
3. Nuimkite grandininio pjūklo pjovimo juostą (14) ir pjūklo grandinę (15).
4. Patikrinkite jsidirbimo žymes ant žvaigždutės (41) šablonu (į komplektaciją nejeina).
5. Jei jsidirbimo žymės yra gilesnės nei 0,5 mm, nenaudokite gaminio ir kreipkitės i specializuotą pardavėją. Žvaigždutę (41) reikia pakeisti.
6. Iš naujo sumontuokite grandininio pjūklo pjovimo juostą (14) ir pjūklo grandinę (15), kaip aprašyta 8.5.

13.3.2 Grandininio pjūklo pjovimo juostos (14) tikrinimas (1, 10, 11, 13 pav.)

1. Sukite tvirtinimo veržlę (36) prieš laikrodžio rodyklę, kad nuimtumėte žvaigždutės uždangalą (37). Naudokite veržliaraktį SW 8/10 mm (C).
2. Sukite grandinės įtempimo veržlę (38) prieš laikrodžio rodyklę, kad atlaisvintumėte grandinės įtempį. Naudokite montavimo raktą (D).
3. Nuimkite grandininio pjūklo pjovimo juostą (14) ir pjūklo grandinę (15).

4. Išmatuokite grandininio pjūklo pjovimo juostos (14) griovelio gylį pjovimo šablono matavimo liniuote (j komplektaciją nejeina).

5. Grandininio pjūklo pjovimo juostą (14) reikia pakeisti, jei yra bet kuris iš šių atvejų:

– grandininio pjūklo pjovimo juosta pažeista.
– išmatuotas griovelio gylis yra mažesnis už mažiausiaji grandininio pjūklo pjovimo juostos griovelio gylj (2 mm).
– grandininio pjūklo pjovimo juostos griovelis yra susiaurėjęs arba paplatėjęs.

1. Sumontuokite grandininio pjūklo pjovimo juostą (14) ir pjūklo grandinę kaip aprašyta 8.5.

13.3.3 Grandininio pjūklo pjovimo juostos (14) keitimas (1, 10, 11, 13 pav.)

1. Sukite tvirtinimo veržlę (36) prieš laikrodžio rodyklę, kad nuimtumėte žvaigždutės uždangalą (37). Naudokite veržliaraktį SW 8/10 mm (C).
2. Sukite grandinės įtempimo veržlę (38) prieš laikrodžio rodyklę, kad atlaisvintumėte grandinės įtempį. Naudokite montavimo raktą (D).
3. Nuimkite grandininio pjūklo pjovimo juostą (14) ir pjūklo grandinę (15).
4. Pakeiskite grandininio pjūklo pjovimo juostą (14) ir su- montuokite grandininio pjūklo pjovimo juostą (14) ir pjūklo grandinę (15), kaip aprašyta ties 8.5.

13.3.4 Pjūklo grandinės (15) keitimas ir įsidirbimas (10–13 pav.)

PAVOJUS

Pjūklo grandinei nutrūkus arba nušokus, gali-ma sunkiai susižaloti!

- Niekada netvirtinkite naujos pjūklo grandinės prie susidėvėjusio mažojo grandinės krumpliaračio arba prie pažeisto ar susidėvėjusio kreipiamojo bėgelio Pjūklo grandinė gali nušokti arba nutrūkti.

• Naudokite tik šiam gaminiui skirtas pjūklo grandines ir pjovimo juostas.

• Prieš keisdami pjūklo grandinę, išvalykite grandininio pjūklo pjovimo juostos griovelj, nes dėl nešvarumų pjūklo grandinė gali iššokti iš bėgelio. Nuosėdos taip pat gali sugerti grandinių alyvą. Rezultatas būtų toks, kad grandinės alyva nepasiektų apatinės bėgelio pusės arba pasiektų tik nedidelis jos kiekis ir būtų mažiau sutepta.

• Sukite tvirtinimo veržlę (36) prieš laikrodžio rodyklę, kad nuimtumėte žvaigždutės uždangalą (37). Naudokite veržliaraktį SW 8/10mm (C).

• Sukite grandinės įtempimo veržlę (38) prieš laikrodžio rodyklę, kad atlaisvintumėte grandinės įtempį. Naudokite montavimo raktą (D).

• Nuimkite grandininio pjūklo pjovimo juostą (14) ir pjūklo grandinę (15).

• Iš naujo sumontuokite grandininio pjūklo pjovimo juostą (14) ir pjūklo grandinę (15), kaip aprašyta 8.5.

Nuoroda:

Galutinai priveržkite tvirtinimo veržlę tik nustatę grandinės įtempį.

Naudojant naują pjūklo grandinę, po kurio laiko įtempimas sumažėja. Todėl pjūklo grandinę turite iš naujo įtempti po pirmųjų 5 pjovimų arba vėliausiai po 10 minučių po pjovimo.

13.3.5 Pjūklo grandinės (15) galandimas

JSPĖJIMAS

Dėl netinkamai pagaląstos pjūklo grandinės padidėja nelaimingų atsitikimų pavojus!

Galandimo metu nukrypimai nuo pjovimo briaunos geometrijos matmenų didina gaminio atatrankos pavojų.

– Pjūklo grandinę paveskite pagaląsti specialistui.

Pjūklo grandinę galima pagaląsti įgaliotose specializuoto- se dirbtuvėse. Nemėginkite patys galąsti pjūklo grandi- nės, jei neturite tinkamų įrankių ir patirties.

ATSARGIAI

Grandinei pagaląsti reikalingi specialūs įrankiai, užtikrinantys, kad pjovimo įrankiai būtu pagaląsti tinkamu kampu ir gyliu.

Po galandimo visos pjovimo grandys turi būti vienodo pločio ir ilgio.

Nuorodos:

Aštri pjūklo grandinė užtikrina optimalų pjovimo efektyvumą. Ji be vargo pjausto medieną ir lieka didelės, ilgos pjuvenos.

Pjūklo grandinė yra atšipusi, jei pjovimo įrangą reikia stumti per medieną, o pjuvenos yra labai mažos. Kai pjūklo grandinė labai atšipusi, krenta ne pjuvenos, o tik medžio dulkės.

13.3.5.1 Grandininio pjūklo galandimo instrukcija

Pjūklų grandinėms naudokite tik specialias dildes!

Kitos dildės yra netinkamos formos ir blogai šlifujoja. Pasi-rinkite dildės skersmenį pagal savo grandinės žingsnį. Galąsdami pjovimo grandis, būtinai atsižvelkite taip pat ir į toliau nurodytus kampus.

Pjūklo grandi-nės tipas	Dildės skers-muo	Viršutinis kam-pas	Apatinis kampas	Viršutinis pos-vyrio kampas (55°)	Stan-dartinis gylio matmuo
				[ Germany]
		Itvirtini-	Itvirtini-	Šoninis
21PBX apie 4,8 mm		30° 10° 85° 0,64			mm

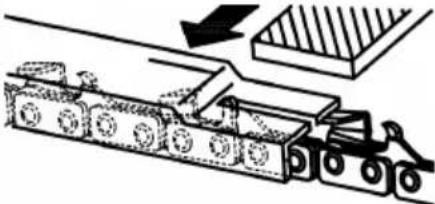

Gylio ribotuvas Dildė

Gylio ribotuvas Dildè

Be to, kampa reikia išlaikyti visoms pjovimo grandims.

Esant nevienodiems kampams, pjūklo grandinė (15) judės netolygiai, greitai nusidėvės ir anksčiau laiko taps netinkama naudoti.

Kadangi šiuos reikalavimus galima jvykdyti tik pakanka-mai ir reguliariai treniruojantis:

• Naudokite dildės laikiklj.
- Galandant pjūklo grandinę (15), dildės laikiklį galima įstatyti ranka. Ant jo nurodyti tinkami dildymo kampai.
1. Laikykite dildę horizontaliai (stačiu kampu j grandininio pjūklo pjovimo juostą) (14) ir dildykite pagal kampo žymą ant dildės laikiklio. Atremkite dildės laikiklį j dainties stogelį ir gylio ribotuvą.
2. Visada dildykite pjovimo grandi iš vidaus i išorę.
3. Dildė galanda tik judinama i priekj. Nukelkite ją jai judant atgal.
4. Nelieskite dilde varančiujų ir jungiamujų grandžių.
5. Norėdami išvengti vienpusio nusidėvėjimo, reguliariai sukite dildę toliau.
6. Paimkite kietos medienos gabalą, kad nuo pjovimo briaunų pašalintumėte atplaišas.

Visos pjovimo grandys turi būti vienodo ilgio, nes kitaip jie bus skirtingo aukščio. Dėl to pjūklo grandinė (15) netoly-giai judės ir padidės pavojus jai tapti netinkama naudoti.

13.3.6 Pavarų dėžės tepimas (36 pav.)

Nuorodos:

Tepkite pavarų dėže kas 10–20 darbo valandų.

Pripildykite tik šiek tiek tepalo. Jokiu būdu neperpildykite!

1. Pridėkite tepalo švirkštą (nejeina i komplektaciją) prie tepimo movos (57).
2. I tepimo jmovas (57) įspauskite ne daugiau kaip vieną kartą įprasto tepalo.

14 Laikymas ir transportavimas

Laikykite gaminj ir jo priedus tamsioje, sausoje ir nuo šalčio apsaugotoje bei vaikams nepasiekiamoje vietoje.

Optimali laikymo temperatūra yra nuo 5 °C iki 30 °C. Laikykite gamini originalioje pakuotėje.

Uždenkite gamini, kad apsaugotumėte ji nuo dulkių arba drėgmės. Laikykite naudojimo instrukciją prie gaminio.

14.1 Pasiruošimas laikyti

1. Išimkite akumuliatorius.
2. Uždėkite visus apsauginius uždangalus.
3. Visiškai ištuštinkite gamini.
4. Išvalykite ir patikrinkite, ar gaminys nepažeistas.

14.2 Transportavimas

ISPÈJIMAS

Pavojus susižaloti!

Prieš atlikdami bet kokius darbus prie elektrinio įrankio (pvz., techninės priežiūros, įrankių keitimo ir kt.) bei j transportuodami ir laikydami, išimkite akumuliatorių iš elektrinio įrankio. Netikėtai aktyvinus jj./išj. jungiklj, kyla pavojus susižaloti.

• Gaminj galima transportuoti tik naudojant tam skirtą rankeną.
• Uždėkite visus apsauginius uždangalus.
• Kad būtų išvengta pažeidimų ir sužalojimų, transportuojant gaminį transporto priemonėse reikia apsaugoti, kad jis neapvirstų ir neslidinėtų.

15 Remontas ir atsarginių dalių užsakymas

Atkreipkite dėmesį į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų.

DÉMESIO

pagal Atsakomybės už gaminį įstatymą neatsakoma už žalą, patirtą netinkamai remontuojant ir nenaudojant originalių atsarginių dalių.

Igaliokite klientų aptarnavimo tarnybą arba įgaliotajį specialistą. Atitinkami reikalavimai galioja ir priedų dalims.

Atsarginių dalių ir priedų jsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

15.1 Atsarginių dalių užsakymas

Užsakant atsargines dalis, reikia nurodyti šiuos duomenis:

• Modelio pavadinimas
• Prekès kodas
• Specifikacijų lentelės duomenys

Atsarginès dalys / priedai

Akumuliatorius SBP2.0, gam. Nr.:	7909201708
Akumuliatorius SBP4.0, gam. Nr.:	7909201709
|kroviklis SBC2.4A, gam. Nr.: 7909201710
|kroviklis SBC4.5A, gam. Nr.: 7909201711
|kroviklis SDBC2.4A, gam. Nr.: 7909201712
|kroviklis SDBC4.5A, gam. Nr.: 7909201713
StarterKit SBSK2.0, gam. Nr.: 7909201720
StarterKit SBSK4.0, gam. Nr.: 7909201721

16 Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tausodami aplinką.

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduo-dant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.

• Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai įpareigoti juos gražinti po naudojimo.

• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!

• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
  – elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
  – Iki triju vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigydami naujo prietaiso iš gamintojo arba nuvežti į kitą įga-liotą surinkimo punktą savo vietovėje.

• Dél kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

• Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

• Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

Nuorodos del ličio jonų akumuliatorių

Prieš utilizuodami jrenginj, išmontuokite akumuliatorių!

• Nemeskite akumuliatoriaus j buitines atliekas, ugnj (sprogimo pavojus) arba vandenj. Pažeisti akumuliatoriai, iš jų pasklidus nuodingiems garams arba skysčiams, gali pakenkti aplinkai ir Jūsų sveikatai.
• Pažeisti arba išeikvoti akumuliatoriai perdirbami pagal 2023/1542/EB direktyvą.
• Pristatykite jrenginj ir ikroviklj i perdirbimo punkta. Naudojamas plastikines ir metalines dalis galima surūšiuoti ir taip pristatyti pakartotiniam naudojimui.
• Utilizuokite akumuliatorius iškrautus. Norint apsaugoti nuo trumpojo jungimo, polius rekomenduojame užklijuoti lipnia juosta. Neatidarinėkite akumuliatoriaus.
• Utilizuokite akumuliatorius pagal vietos reikalavimus. Pristatykite akumuliatorius i senų akumuliatorių surinkimo vieta, kur jie pristatomi pakartotiniam naudojimui tausojant aplinką. Tuo tikslu kreipkitės i vietinę atliekų utilizavimo įmonę.

17 Sutrikimų šalinimas

Sutrikimas Galima priežastis Ka daryti?
Gaminys nepasileidžia. Per silpna	akumuliatoriaus galia. Ikraukite akumuliatorių.	Akumuliatorius į akumuliatorius laikiklj. Akumuliatorius girdimai užsifiksuoja.
	Blogai įdėtas akumuliatorius. Įstumkite	Akumuliatorius į akumuliatorius laikiklj. Akumuliatorius girdimai užsifiksuoja.
	Sugedęs jj./išj. jungiklis. Kreipkitės į mūsų klientų aptarnavimo tarnybą.	Sugedo variklis.
Gaminys veikia su pertraukomis.	Vidinis blogas kontaktas. Kreipkitės į mūsų klientų aptarnavimo tarnybą.	Sugedęs jj./išj. jungiklis.
	Sugedęs jj./išj. jungiklis.
Bloga pjovimo galia. Netinkamai s	sumontuota pjūklo grandinė.	Tinkamai sumontuokite pjūklo grandinę.
	Pjūklo grandinė yra atšipusi. Pjūklo grandinę paveskite pagaląsti specialistui arba ją pakeiskite.	Nepakankamas grandinės įtempis. Patikrinkite pjūklo grandinę. Jei reikia, įtempkite pjūklo grandinę.
	Atšipusi peilių sija.	Patikrinkite peilių siją, pagaląskite arba susisie-kite su mūsų techninės priežiūros tarnyba.
	Per didelė trintis dėl nepakankamo sutepimo.	Nešvari peilių sija.
	Bloga pjovimo technika. Atkreipkite dėmesį i darbo nuorodas.	Nepakankamas grandinės įtempis.
Gaminys sunkiai veikia / pjūklo grandinė nušoka.	Per mažai pjūklu grandinių alyvos.	Per gažai pjūklu grandinių alyvos.
Grandinė įkaista, pjaunant atsi- randa dūmų, pakinta bėgelio spalva.	Atšipusi peilių sija.	Įkartos peilių sijoje.
	Per didelė trintis dėl nepakankamo sutepimo.	Nešvarus pjovimo įtaisas.
Stipri vibracija, garsūs garsai	Nešvarus pjovimo įtaisas.	Sugedęs variklis.
	Valo riteje yra nepakankamai pjovi- mo valo.	Pjovimo įtaisas nešvarus.
Blogas pjovimo rezultatas.	Per silpna akumuliatoriaus galia. Ikraukite akumuliatorių.	Atsilaisvino kreipiamasis bėgelis.
	Valo riteje yra nepakankamai pjovi- mo valo.	Išvalykite pjovimo įtaisas.
Nejprasta vibracija	Per silpna akumuliatoriaus galia. Ikraukite akumuliatorių.	Atsilaisvino kreipiamasis bėgelis.

18 Garantinės sąlygos – „Scheppach“ 20 V IXES serija

Peržiūros data 2024-04-25

Gerbiami klientai,

mūsų gaminiams taikoma griežta kokybės kontrolė. Tačiau, jei nepaisant to, gaminys blogai veiktų, mes dėl to labai apgailestautumėme ir prašytume kreiptis į mūsų techninės priežiūros tarnybą žemiau nurodytu adresu. Su mumis taip pat galite susisiekti telefonu techninės priežiūros tarnybos iškvietimo numeriu. Toliau pateikta informacija skirta padėti Jums be problemų išnagrinėti ir patenkinti pretenziją žalos atveju.

Norint pareikšti garantines pretenzijas, galioja:

1. Šios garantinės sąlygos reglamentuoja mūsų papildomas gamintojo garantijos paslaugas nauju gaminių pirkėjams (privatiems galutiniams naudotojams). Jūsų įstatymais numatytos teisės reikšti garantines pretenzijas ši garantija neliečia. Už tai atsako pardavėjas, iš kurio įsigijote gaminį.

2. Gamintojo garantija apima Jūsų įsigyto naujo gaminio defektus, atsiradusius dėl medžiagų ar gamybos broko. Jei garantiniu laikotarpiu atsiranda medžiagų ar gamybos broko, gamintojas, kaip garantas, pagal šią garantiją savo nuožiūra suteikia vieną iš šių paslaugų: – nemokamas prekių remontas,

- nemokamas prekių keitimas į lygiavertę prekę (pri-reikus taip pat keičiamos į kitą modelį, jei originalios prekės nebėra).

Pakeisti gaminiai arba dalys tampa mūsų nuosavybe. Atkreipkite dėmesį į tai, kad mūsų gaminiai nėra skirti naudoti komerciniams, amatiniams arba profesiniams tikslams. Todėl garantinis atvejis negalioja, jei gaminys garantiniu laikotarpiu buvo naudojamas komercinėje, amatų ar pramoninėje veikloje arba buvo veikiamas lygiavertės apkrovos.

3. Mūsų garantinės paslaugos netaikomos:

• gaminio pažeidimams, atsiradusiems dėl montavimo instrukcijų nesilaikymo, netinkamo montavimo, naudojimo instrukcijų nesilaikymo (pvz., prijungimo prie netinkamos elektros tinklo įtampos ar elektros srovės tipo) arba techninės priežiūros ir saugos taisyklių ar dėl gaminio naudojimo netinkamomis aplinkos sąlygomis, taip pat dėl netinkamos priežiūros ir techninės priežiūros;
• gaminio pažeidimams, atsiradusiems dėl netinkamo naudojimo ar naudojimo ne pagal paskirtį (pvz., perkraunant gaminį arba naudojant nepatvirtintus įrankius ar priedus), pašalinių daiktų pateki-mo į gaminį (pvz., smėlio, akmenukų ar dulkių), transportavimo pažeidimų, jėgos panaudojimo ar išorinio poveikio (pvz., pažeidimų numetus);
• gaminio ar jo dalių pažeidimams dėl normalaus, įprasto (eksploatacinio) ar kitokio natūralaus susidėvėjimo, taip pat greitai susidėvinčių dalių pažeidimams ir (arba) nusidėvėjimui;
• gaminio defektams, atsiradusiems naudojant priedus, papildomas ar atsargines dalis, kurios néra originalios arba naudojamos ne pagal paskirti;
  – gaminiams, kurie buvo keičiami ar modifikuojami;
• nedideliems nukrypimams nuo nustatytujų savybių, kurie yra nereikšmingi gaminio vertei ir tinkamumui naudoti;
  – gaminiams, kurie buvo remontuojami savavališkai arba nejgaliotų trečiųjų asmenų;
• jei trūksta gaminio ženklinimo arba identifikavimo informacijos (mašinos lipduko) arba jis / ji nejskaitomas (-a);
  – gaminiams, kurie yra labai nešvarūs ir kuriuos techninės priežiūros personalas atmeta.

• Pretenzijos dėl žalos atlyginimo ir pasekminei žalai šios garantinės paslaugos netaikomos.

• Garantijos trukmė yra 5 metai (baterijoms / akumuliatoriams – 12 mėnesių) ir pradedama skaičiuoti nuo gaminio pirkimo datos. Lemiamą reikšmę turi pirkimo kvito originalo data. Garantines pretenzijas reikia pareikšti iš karto apie jas sužinojus. Pasibaigus garanti-niam laikotarpiui, garantinės pretenzijos nepriimamos. Dėl gaminio remonto arba pakeitimo nei pailgėja gar- raninis laikotarpis, nei dėl atliktų tokių paslaugų šiam gaminiui arba galimai įmontuotoms atsarginėms da-lims įsigalioja naujas garantis in laikotarpis. Tai taip pat galioja ir teikiant paslaugas vietoje. Būtina sąlyga rei-kalavimui pagal garantija pareikšti yra ta, kad gamintojui, kaip garantui, būtų suteikta galimybė išnagrinėti garantijos atvejj, gamintojo prašymu atsiunčiant prekes. Būtina pasirūpinti, kad transportuojant būtų iš-vengta pažeidimų, naudojant tinkamą pakuotę. Atitinkamą išvalytą gaminį kartu su pirkimo kvito, kuriame

turi būti nurodyta pirkimo data ir gaminio pavadinimas, kopija reikia pateikti arba išsiųsti klientų aptarnavimo tarnybai. Jei gaminys atsiunčiamas ne visas, ne visos pristatytos apimties, keičiant gaminį arba gražinant pinigus, trūkstamų priedų vertė bus įskaityta / išskaičiuota. Iš dalies arba visiškai išardyti gaminiai negali būti pripažįstami garantiniu atveju. Nepagrįstos pre- tenzijos atveju arba pasibaigus garantiniam laikotarpiui pirkėjas paprastai padengia transportavimo išlaidas ir transportavimo riziką. Apie garantinį atvejj iš anksto praneškite techninės priežiūros skyriui (žr. toliau). Paprastai susitariama, kad sugedęs gaminys su trumpu gedimo aprašymu bus siunčiamas organizuotai gražinant arba – taisant ne garantiniu laikotarpiu – pakankamai apmokėjus, laikantis atitinkamos pakuotės ir siuntimo nurodymų, toliau nurodytu techni-nės priežiūros skyriaus adresu. Atkreipkite dėmesį į tai, kad saugumo sumetimais gražinant gaminį (priklausomai nuo modelio) jame nebūtų jokių eksploatacinių medžiagų. Mūsų techninės priežiūros centrui siunčiamas gaminys turi būti supakuotas taip, kad transportuojant būtų išvengta gaminio, dėl kurio reiškiamos pretenzijos, pažeidimų. Suremontavę / pakeitę gaminį Jums išsiųsime nemokamai. Jei gaminių negalima suremontuoti ar pakeisti, mūsų nuožiūra gali būti gražinta piniginė suma, neviršijanti sugedusio gaminio pirkimo kainos, atsižvelgiant į bet kokius nusidė-vėjimo ir susidėvėjimo atskaitymus. Šios garantinės paslaugios galioja tik pirminiam privačiam pirkėjui ir nėra perleidžiamos ar perduodamos.

1. Garantijos pratęsimas iki 10 metų: „Scheppach“ siū-lo papildomą 5 metų garantiją „Scheppach“ 20 V serijos gaminiams. Taigi, šiems gaminiams suteikiama 10 metų garantija. Tai netaikoma baterijoms / akumuliatoriams, įkrovikliams ir priedams. Šiuo garantijos pratęsimu galite pasinaudoti „Scheppach“ gaminį iš šio asortimento užregistravę internete adresu https://garantie.scheppach.com ne vėliau kaip per 30 dienų nuo įsigijimo dienos. Sėkmingai užsiregistravę internetu, gausite su preke susijusios garantijos pratęsimo patvirtinimą.

2. Norėdami pateikti garantinį reikalavimą, kreipkitės i mūsu techninės priežiūros centra.

Pageidautina, kad naudotumėte mūsų formą, esančią mūsų pagrindiniame puslapyje: https://www.scheppach.com/de/service

Nesiuskite mums jokių gaminių, prieš tai nesusi-siekę su mūsų techninės priežiūros centru ir neuž-siregistravę jame.

Norint pasinaudoti šiomis garantijomis, būtina iš pradžių susisiekti su mūsų techninės priežiūros centru. Garantines pretenzijas reikia pateikti iki garantinio laikotarpio pabaigos per 14 dienų nuo defekto nustatymo. Šiuo tikslu būtina pateikti pirkimo kvito originalą ir, jei taikoma, su preke susijusios garantijos pratęsimo patvirtinimą.

1. Nagrinėjimo laikas - Paprastai skundus išnagrinėja-me per 14 dienų nuo jų gavimo mūsų techninės prie-žiūros centre. Jei išimtiniais atvejais nurodytas duo-menų tvarkymo laikas viršijamas, apie tai informuosi-me laiku.

2. Greitai susidėvinčioms dalims garantija netaikoma! - Greitai susidėvinčios dalys yra: a) pristatytos, pritvirtintos ir (arba) sumontuotos baterijos / akumuliatoriai ir b) visos nuo modelio priklausančios greitai susidėvinčios dalys (jskaitant diržus, pjūklo geležtes, įstatomus įrankius, šlifavimo diskus, filtrus, anglinius šepetėlius ir kt., žr. naudojimo instrukciją). Garantija netaikoma baterijoms arba akumuliatoriams, kurie yra labai išsikrovę arba kurių korpusas ir (arba) poliai yra pažeisti.

3. Išlaidų sąmata - Gaminius, kuriems garantija netaikoma arba jau nebetaikoma, remontuojame už papildomą mokestį. Mūsų techninės priežiūros centrui paprašius, galite atsiųsti sugedusius gaminius, kad būtų įvertinta jų kaina, ir, prireikus techninės priežiūros centrui pateikti raštišką sutikimą (paštu, el. paštu) dėl remonto. Be remonto patvirtinimo toliau nebus apdorojama.

Garantinės sąlygos galioja tik pretenzijos pateikimo metu galiojančios versijos ir prireikus jas galima rasti mūsų pagrindiniame puslapyje (www.scheppach.com). Vertimo atveju pirmenybė visada teikiama vokiškajai versijai.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Vokietija)

Telefonas: [phone] · El. paštas: [e-mail] · Interneto svetainė: https://www.scheppach.com

Pasiliekame teisę bet kuriuo metu keisti šias garantines sąlygas be išankstinio įspėjimo.

19 EB atitikties deklaracija

Atitikties deklaracijos originalo vertimas

Gamintojas:

Scheppach GmbH

Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas gaminys atitinka galiojančias direktyvas ir standartus.

Prekės ženklas: SCHEPPACH

Gaminio pavadinimas: AKUMULIATORINIS DAUGIAFUNKCIS PRIETAISAS BC-MFH400-X

Gam. Nr. 5904820900

ES direktyvos:

2014/30/ES, 2006/42/EB,

2000/14/EB_2005/88/EB, 2011/65/ES*

* Pirmiau aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyvos 2011/65/ES del tam tikru pavojingu medžiagu naudojimo elektros ir elektroninėje jrangoje apribojimo reikalavimus.

2006/42/EB - IV priedas

Notifikuotoji jstaiga: TÜV SÜD Product Service GmbH Sertifikavimo tarnyba, Ridlerstraße 65, 80339 München, Vokietija

Numeris: 0123

Sertifikato numeris: M6A 011284 0442 Rev. 00

Taikyti standartai:

EN 62841-1:2015/A11:2022; EN 62841-4-2:2019; EN 50636-2-91:2014; EN ISO 11680-1:2021; EN ISO 11806-1:2022; EN ISO 12100:2010; EN IEC 55014-1:2021; EN IEC 55014-2:2021

Už dokumentaciją atsakingas asmuo:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen
