BRUGSANVISNING BC-MFH400-X SCHEPPACH

DK Genopladeligt multifunktionsapparat | Oversættelse af den originale driftsvejledning 417

5 Säkerhetsanvisningar

5.3.2 Fler säkerhetsanvisningar

4 Tilsigtet brug.... 419

5 Sikkerhedsforskrifter 419

9 Før ibrugtagning.... 426

10 Betjening 427

11 Arbejdsinstrukser 429

12 Rengøring 431

13 Vedligeholdelse.... 431

17 Afhjælpning af fejl.... 436

18 Garantivilkår – Scheppach 20V IXES-serie ..... 436

Symbolerne i denne brugsanvisning skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Læs og overhold brugsanvisningen og sikkerhedsforskrifterne før ibrugtagning!
	Pas på! Tilsidesættelse af sikkerhedsskilte-ne og advarselsinstrukserne på produktet og tilsidesættelse af sikkerheds- og betjenings-instrukserne kan føre til alvorlige personskader eller endog død.
	Brug beskyttelsesbriller.
	Brug høreværn.
	Bær altid hjelm!
	Benyt sikkerhedssko!

	Benyt robust fodtøj!
	Hastighedsindstilling
	Produktet må ikke udsættes for regn. Produktet må kun placeres, opbevares og benyttes i tørre omgivelser.
	Pas på! Fare for personskade pga. kørende knife.
	Sørg for, at andre personer overholder en tilstrækkelig sikkerhedsafstand. Ikke involvere-de personer må ikke komme i nærheden af produktet.Genstande, der slynges ud eller op, og rote-rende dele kan forårsage alvorlige kvæstelser.
	Sørg for, at andre personer overholder en tilstrækkelig sikkerhedsafstand.
	Hold afstand til andre personer og elledninger.
	Vær opmærksom på nedfaldende materiale.
	Vedligeholdelses-, omstillings-, indstillings-og rengøringsarbejde må kun udføres, når motoren er slukket, og batteriet er taget ud.
	Litium-ion-batteri
	Påfyldningsåbning til savkædeolie
	Savkædens indbygningsretning
	Snitlængde
	Længde knivblok
	Omløbsretning trådspole.
	Omløbsretning plænetrimmer.
	Diameter trådspole.
	Retning materialefjernelse
	Diameter kniv.
	Kniv.
	Hold fødderne på afstand af apparatet.
	Brug ikke savklinge.
	Produktets garanterede lydeffektniveau.
	Produktets garanterede lydeffektniveau.
	Produktet opfylder gældende serbiske direktiver.
	Produktet opfylder gældende EU-direktiver.

1 Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye produkt.

Bemærk:

Iht. gældende lov om produktansvar hæfter producenten af dette produkt ikke for skader, der opstår på eller i forbindelse med dette produkt i forbindelse med:

• Forkert behandling
• Tilsidesættelse af brugsanvisningen
• Reparation foretaget af tredjepart og/eller af ikke-autoriserede fagfolk
• Montering og udskiftning af uoriginale reservedele
• Utilsigtet brug
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Brugsanvisningen er en del af dette produkt.

Den indeholder vigtige oplysninger om, hvordan man bruger produktet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger produktets driftssikkerhed og levetid. Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af produktet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Inden du benytter produktet, skal du sørge for at blive for- trolig med alle betjenings- og sikkerhedsanvisninger. Prod- uktet må kun benyttes som beskrevet og kun til det tilsigtede anvendelsesformål. Opbevar brugsanvisningen et sikkert sted, og hvis produktet overdrages til tredjepart, skal alle tilhørende dokumenter følge med.

2 Produktbeskrivelse (fig. 1-6)

1. Batteri*
2. Bageste håndtag
3. Tænd/Sluk-kontakt
4. Skaft
5. Forreste håndtag

5a. Gummiring

5b. Unbrakoskruer M5

1. Benbeskyttelse

2. Lås (skaft)

3. Stjernegreb

4. Bæreøje

5. Hovedafbryder

6. Startspærre

7. Ladetilstandsvisning (batteri)
8. Forreste skaft (stangstav)

9. Kædesværd (styreskinne)

10. Savkæde

11. Olietank

12. Forreste skaft (hækkeklipper)

13. Håndtag

14. Knivblok

15. Forreste skaft (buskrydder/plænetrimmer)

20a. Unbrakoskruer M6

1. Beskyttelsesskærm (i siden)

2. Trådskærer

3. Spolekapsel

4. Beskyttelsesskærm (foroven)

5. Knive

6. Transportbeskyttelse (kniv)

7. Knivbeskyttelse (hækkeklipper)

8. Sværd- og kædebeskyttelse

9. Bærerem

10. Afdækning

11. Møtrik M10

12. Spændeskive

13. Monteringsspindel

14. Indvendig flanke

15. Udvendig flange

16. Fastgørelsesmøtrik (kædehjulsafdækning)

17. Kædehjulsafdækning

18. Kædestrammeskrue

19. Styrebolt

20. Kædestrammebolt

21. Kædehjul

22. Reguleringsskrue (savkædesmøring)

23. Karabinhage

24. Sikkerhedstap

25. Frigørelsesknap (batteri)

26. Batteriholder

27. Udløser (trådspole)

28. Trådspole

29. Vinkelindstilling

30. Frigørelsesgreb

31. Låg

32. Udløser

33. Trykfjeder

34. Trådudløbsøje

35. Kærv

36. Kærv (trådspole midt)

37. Smørenipler (stangstav)

38. Smørenippel (hækkeklipper)

* = indgår ikke nødvendigvis i leveringsomfanget!

3 Leveringsomfang (fig. 1)

Pos. Stk. Betegnelse

1. 2 x Batteri*
2. 1 x Forreste håndtag
   5a. 1 x Gummiring
   5b. 4 x Unbrakoskrue M5
3. 1 x Forreste skaft (stangstav)
4. 1 x Kædesværd (styreskinne)
5. 1 x Savkæde
6. 1 x Forreste skaft (hækkeklipper)
7. 1 x Forreste skaft (buskrydder/plænetrimmer)
   20a. 2 x Unbrakoskrue M6
8. 1 x Beskyttelsesskærm (i siden)
9. 1 x Spolekapsel
10. 1 x Beskyttelsesskærm (foroven)
11. 1 x Knive
12. 1 x Transportbeskyttelse (kniv)
13. 1 x Knivbeskyttelse
14. 1 x Sværd- og kædebeskyttelse
15. 1 x Bærerem
16. 1 x Møtrik M10
    A. 1 x Unbrakonøgle 4 mm
    B. 1 x Unbrakonøgle 5 mm
    C. 1 x Gaffelnøgle SW 8/10 mm
    D. 1 x Monteringsnøgle (SW 19/21 mm, stjerneskruetrækker)
    1 x Genopladeligt multifunktionsapparat
    1 x Brugsanvisning

4 Tilsigtet brug

Produktet må kun monteres på det medfølgende motorhoved.

Buskrydder:

Buskrydderen (via kniven) er velegnet til skæring af let buskagtigt, kraftigt ukrudt og underskov.

Plænetrimmer:

Plænetrimmeren (via trådspolen med klippetråd) er velegnet til klipning af plæner, græsarealer og let ukrudt.

Hækkeklipper:

Denne hækkeklipper er beregnet til klipning af hække, buskads og lignende.

Stangstav (kædesav med teleskopskaft)

Stangsaven er beregnet til afgrening af træer. Den er ikke egnet til omfattende savearbejde og træfældning eller til savning af andre materialer end træ.

Produktet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for tilsigtet brug. Brugeren, og ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Tilsigtet brug omfatter også overholdelse af sikkerhedsforskrifterne og monteringsvejledningen samt driftsanvisningerne i brugsanvisningen.

Hvis der foretages ændringer ved produktet, bortfalder producentens ansvar for deraf følgende skader.

Produktet må kun bruges med originale dele og originalt tilbehør fra producenten.

Producentens forskrifter vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.

Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis produktet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

Forklaring til signalord i brugsanvisningen

FARE

Signalord til angivelse af en overhængende farlig situation, som, hvis den ikke undgås, vil medføre død eller alvorlig personskade.

ADVARSEL

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre død eller alvorlig personskade.

FORSIGTIG

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderat personskade.

PAS PÅ

Signalord til angivelse af en potentielt farlig situation, som, hvis den ikke undgås, kan medføre materielle skader på produktet eller ejendom/besiddelse.

5 Sikkerhedsforskrifter

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til strømnet-drevne elværktøjer (med strømnetkabel) eller til batteridrevne elværktøjer (uden strømnetkabel).

ADVARSEL

Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj.

Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

1) Arbejdspladssikkerhed

a) Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.
b) Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.

c) Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2) Elektrisk sikkerhed

a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.
b) Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.
d) Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.
e) Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.
f) Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

3) Personsikkerhed

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.
b) Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.
c) Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.
d) Fjern indstillingsværktøjer eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.
e) Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.
f) Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.

g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske farer pga. støv.
h) Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længe-re tids brug. Skødesløse handlinger kan føre til alvor-lige personskader på en brøkdel af et sekund.

4) Anvendelse og behandling af elværktøjet

a) Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.
b) Brug aldrig et elværktøj med defekt kontakt. Et el- værktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
c) Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.
d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.
e) Elværktøjer og indsatsværktøjer skal plejes med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
f) Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
g) Brug elværktøjet, indsatsværktøjet, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.
h) Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5) Anvendelse og behandling af batteriværktøjet

a) Oplad kun batterierne med opladere anbefalet af producenten. Opladere designet til en bestemt type batterier udgør brandfare, hvis de bruges sammen med andre batterier.
b) I elværktøjet må der kun bruges batterier, som er beregnet til dette værktøj. Brug af andre batterier kan føre til skader og risiko for brand.

c) Når batteriet ikke er i brug, skal det holdes væk fra papirclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der kan forårsage kortslutning mellem kontakterne. Kortslutning mellem batterikontakterne kan resultere i forbrænding eller brand.

d) Ved forkert brug kan der lække væske fra batteriet. Undgå at komme i kontakt med denne væske. Ved tilfældig kontakt skal der skylles efter med vand. Hvis man får væske i øjnene, skal man desuden kontakte læge. Udløbet batterivæske kan forår-sage hudirritation eller forbrænding.

e) Beskadigede eller modificerede batterier må ikke benyttes. Beskadigede eller modificerede batterier kan opføre sig uforudsigeligt og føre til brand, eksplosion eller risiko for personskade.

f) Udsæt ikke batterier for ild eller høje temperaturer. Ild eller temperaturer over 130°C kan forårsage eksplosion.

g) Følg alle opladningsinstruktioner, og oplad aldrig batteriet eller det batteridrevne værktøj uden for det temperaturområde, der er angivet i brugsanvisningen. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge batteriet og øge risikoen for brand.

6) Service

a) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservede-le. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.

b) Beskadigede batterier må aldrig serviceres. Al vedligeholdelse af batterier må kun udføres af producenten eller på autoriserede servicecentre.

5.1 Generelle sikkerhedshenvisninger

a) Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige kvæstelser.

b) Brug af produktet kan være begrænset af nationale forskrifter.

c) Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.

d) Hold altid fast i produktet med begge hænder under arbejdet. Sørg for at stå sikkert.

5.2 Sikkerhedsanvisninger til plænetrimmer og buskrydder

VIGTIGT

SKAL LÆSES GRUNDIGT INDEN BRUG

SKAL OPBEVARES TIL FREMTIDIG BRUG

5.2.1 Instruktion

a) Læs brugsanvisningen opmærksomt igennem. Gør dig fortrolig med indstillingsdelene og korrekt brug af produktet.

b) Tillad aldrig personer, som ikke er fortrolige med disse anvisninger, eller børn at bruge produktet. Brugerens minimumsalder kan være begrænset af lokalt gældende bestemmelser.

c) Vær opmærksom på, at operatøren eller brugeren er ansvarlig for ulykker eller farer for andre personer eller deres ejendom.

5.2.2 Forberedelse

a) Kontrollér afdækninger og beskyttelsesudstyr for skader og korrekt montering. Udskift i givet fald disse.
b) Brug aldrig produktet, når der er mennesker, især børn, eller dyr i nærheden.

5.2.3 Drift

1. Brug altid beskyttelsesbriller.
2. Brug ikke produktet, mens du er barfodet eller bærer sandaler. Benyt solidt fodtøj og lange bukser.
3. Det er forbudt at bruge produktet i tordenvejr - Fare for lynnedslag!
4. Arbejd kun i dagslys eller i god kunstig belysning.
5. Produktet må aldrig benyttes med defekt Beskyttelsesudstyr eller uden sikkerhedsudstyr.

6. Før og efter start skal man holde hænder og fødder på afstand af området omkring det roterende værktøj.

7. Sluk produktet, og fjern batteriet.

– Hvis produktet efterlades uden opsyn.
– Når du fjerner blokeringer.
- Når du kontrollerer produktet, rengør eller vedligeholder det eller foretager indstillinger.
- hvis der kommer fremmedlegemer ind i produktet, i tilfælde af usædvanlige lyde eller vibrationer (kontrollér produktet for skader inden genstart).

1. Før og efter start skal man holde hænder og fødder på afstand af området omkring det roterende værktøj.
2. Ventilationsåbninger må aldrig tildækkes.

a) Produkt skal frakobles fra strømforsyningen (dvs. at batterierne skal fjernes) inden vedligeholdelse eller rengøring.
b) Brug ikke tilbehør, der ikke er anbefalet af producenten. Dette kan føre til elektrisk stød eller brand.
c) Kontrollér og vedligehold produktet for skader med jævne mellemrum. Produktet må kun repareres på et autoriseret værksted.
d) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.

5.3 Sikkerhedsforskrifter for hækkeklippere

a) Brug ikke hækkeklipperen i dårligt vejr, især när der er risiko for tordenvejr. Dette reducerer risikoen for at blive ramt af lyn.
b) Hold alle ledninger ude af skæreområdet. Ledninger kan være skjult i hække og busken og ved et uheld blive skåret over af kniven.

c) Hold kun hækkeklipperen ved de isolerede greb, da kniven kan ramme skjulte strømledninger eller sin egen netledning. Hvis kniven kommer i kontakt med en spændingsførende ledning, kan også elværktøjets metaldele blive strømførende og forårsage elektrisk stød.
d) Hold alle legemsdele på afstand af kniven. Forsøg ikke at fjerne skæremateriale eller at holde fast i skæremateriale, mens kniven kører. Knivene fortsætter med at bevæge sig, efter at kontakten er slukket på kontakten. Et øjebliks uagtsomhed, mens hækkeklipperen bruges, kan føre til alvorlige personskader.
e) Kontroller, at der er slukket på alle kontakter, og at batteriet er fjernet, før fastklemt materiale fjernes, eller produktet vedligeholdes. Uventet drift af hækkeklipperen ved fjernelse af fastklemt materiale kan medføre alvorlige kvæstelser.
f) Bær hækkeklipperen i håndtaget, når kniven står stille, og pas på ikke at trykke på kontakten. Korrekt transport af hækkeklipperen reducerer risikoen for utilsigtet drift og personskade forårsaget af kniven.
g) Ved transport eller opbevaring af hækkeklipperen skal hylsteret altid trækkes over kniven. Korrekt omgang med hækkeklipperen reducerer risikoen for at komme til skade med kniven.

5.3.1 Sikkerhedsforskrifter for hækkeklippere med forlænget rækkevidde

a) Bær hovedbeskyttelse, når du arbejder over hovedhøjde med hækkeklipperen med forlænget rækkevidde. Nedfaldende brudstykker kan medføre alvorlige personskader.
b) Hækkeklipperen med forlænget rækkevidde skal altid betjenes med begge hænder. Hækkeklipperen med forlænget rækkevidde skal holdes med begge hænder, så man ikke mister kontrollen over den.
c) Reducer risikoen for dødelige elektriske stød ved aldrig at bruge hækkeklipperen med forlænget rækkevidde i nærheden af elledninger. Berøring eller brug i nærheden af elledninger kan resultere i elektriske stød med alvorlige personskader eller død til følge.

5.3.2 Yderligere sikkerhedsforskrifter

a) Brug altid sikkerhedshandsker, beskyttelsesbriller, høreværn, robuste sko og lange bukser, når du arbejder med dette produkt.
b) Hækkeklipperen er beregnet til arbejde, hvor brugeren står på jorden og ikke på en stige eller anden ustabil overflade.
c) Elektrisk fare, hold mindst 10 m afstand til luftledninger.
d) Forsøg ikke at løsne en blokeret/fastklemt knivblok, før produktet er slukket og batteriet fjernet. Fare for personskader!
e) Kontroller regelmæssigt knivene for slid, og få dem slebet. Stumpe knive overbelaster produktet. Skader som følge heraf er ikke dækket af garantien.
f) Hvis du bliver afbrudt, mens du arbejder med produktet, skal du først stoppe det aktuelle arbejde og derefter slukke for produktet.

g) Opbevar ubenyttede elværktøjer utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.

5.4 Sikkerhedsanvisninger til stangstav

FORSIGTIG

Hold hænderne væk fra værktøjet, når produktet er i drift.

5.4.1 Personers sikkerhed

a) Anvend aldrig apparatet, mens du står på en stige.
b) Undgå at læne dig for langt frem, når du bruger produktet. Sørg altid for at stå med sikkert fodfæste, og bevar altid ligevægten. Benyt den medfølgende bærerem for at fordele vægten jævnt over kroppen.
c) For at undgå skader fra nedfaldende grene må du ikke stå under grene, som du er i færd med at save af. Vær opmærksom på tilbagespringende grene for at undgå personskader. Arbejd under en vinkel på ca. 60°.
d) Vær opmærksom på, at apparatet kan springe tilbage.
e) Placer kædebeskyttelsen ved transport og opbevaring.
f) Undgå utilsigtet ibrugtagning af produktet.
g) Opbevar produktet utilgængeligt for børn.
h) Lad aldrig andre personer, som ikke er fortrolige med disse anvisninger, bruge produktet.
i) Kontrollér, om skæresættet ikke længere roterer, när motoren kører i tomgang.
j) Kontrollér produktet for løsnede fastgørelseselementer og beskadigede dele.
k) Brug af produktet kan være begrænset af nationale forskrifter.
I) Der skal udføres daglige inspektioner før brug - og efter at apparatet har været udsat for fald eller anden stødpåvirkning - for at fastslå væsentlige skader eller defekter.
m) Brug altid solidt fodtøj og lange bukser, når produktet er i brug. Brug ikke produktet, mens du er barfodet eller bærer sandaler. Undgå at bære løstsiddende beklædningsgenstande eller tøj med frithængende snore eller slips.
n) Brug ikke produktet, hvis du er træt eller under indflydelse af narkotika, alkohol eller medikamenter. Undlad at benytte produktet, hvis du er træt.
o) Hold produktet, skæresættet og skæresætbeskyttelsen i god stand.

5.4.2 Yderligere sikkerhedsforskrifter

a) Brug altid sikkerhedshandsker, beskyttelsesbriller, høreværn, robuste sko og lange bukser, når du arbejder med dette produkt.
b) Hold produktet på afstand af regn eller fugt. Indtrængning af vand i produktet øger risikoen for at få stød.
c) Inden hver brug skal man kontrollere produktets sikkerhedstilstand, især sværdet og savkæden.
d) Elektrisk fare, hold mindst 10 m afstand til luftledninger.

a) Start aldrig produktet, inden sværdet, savkæden og kædehjulsafdækningen er monteret korrekt.
b) Skær ikke i træ, der ligger på jorden, og/eller forsøg ikke at save i rødder, der ikke stikker op af jorden. Undgå under alle omstændigheder, at savkæden kommer ned i jorden, da dette straks vil gøre savkæden uskarp.
c) Hvis du ved et uheld rører ved en fast genstand med produktet, skal du straks slukke for motoren og undersøge produktet for eventuelle skader.
d) Hold regelmæssige pauser, og bevæg hænderne for at sætte gang i blodomløbet.
e) Når du afslutter arbejdet med produktet med henblik på vedligeholdelse, inspektion eller opbevaring, skal du slukke motoren, fjerne batteriet og sikre, at alle roterende dele er stoppet. Lad produktet køle af, inden det kontrolleres, indstilles osv.
f) Vedligehold produktet med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at produktets funktion er forringet. Få beskadigede dele repareret, før produktet tages i brug. Mange ulykker skyldes dårligt vedligeholdte produkter.
g) Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
h) Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.

Restrisici

Produktet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der opstå enkelte restrisici under driften.

• Snitskader.
• ∅jenskader, hvis der ikke bruges foreskrevet øjenværn.
• Høreskader, hvis der ikke bruges foreskrevet høreværn.
• Restrisici kan reduceres til et minimum, hvis "Sikkerhedsforskrifterne" og "Tilsigtet Brug" samt brugsanvisningen overholdes.
• Brug produktet som anbefalet i denne brugsanvisning. Sådan opnås optimal ydeevne med produktet.
• Desuden kan der forefindes ikke-åbenbare restrisici, selv om alle foranstaltninger er truffet.

ADVARSEL

Dette elværktøj danner et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

ADVARSEL

På grund af vibrationerne kan længere tids brug føre til kredsløbsforstyrrelser i hænderne hos brugeren (Raynauds syndrom).

Raynauds syndrom er en sygdom i blodkarrene, hvo blodkarrene i fingre og tæer pludseligt kramper sammen. De pågældende områder forsynes ikke tilstrækkeligt med blod og ser derfor ekstremt blege ud. Hyppig brug af vibrerende produkter kan ved personer med nedsat blodomløb (f.eks. rygere, diabetikere) medføre ødelæggelse af nervebanerne.

Hvis du observerer usædvanlig nedsat funktion, indstil da straks arbejdet, og kontakt læge.

PAS PÅ

Produktet er en del af 20V IXES-serien og må kun benyttes med batterier i denne serie. Batterierne må kun oplades med opladere i denne serie. Vær da opmærksom på producentens anvisninger.

ADVARSEL

Overhold sikkerhedsforskrifterne og oplysningerne om opladning og korrekt brug i brugsanvisningen til batteri og oplader i 20V IXES-serien. Der findes en detaljeret beskrivelse af ladeprocessen og yderligere oplysninger i denne separate brugsanvisning.

6 Tekniske data

Genopladeligt multifunktionsap parat	BC-MFH400-X
Mærkespænding 40V (2x20V)	---
Plænetrimmer:
Snitdiameter	380 mm
Trådtykkelse	2x∅1,6 mm
Hastighed plænetrimmer maks.	4000/5500/6200 min ^-1
Buskrydder:
Diameter	255 mm
Snitdiameter	1,4 mm
Optag diameter	25,4 mm
Tandtal	3
Hastighed buskrydder maks.	4000/5500/6200 min ^-1
Hækkeklipper:
Snitdiameter	24 mm
Sværd vinkelindstilling °	+90°/0°/-75° (165°)
Snitlængde	390 mm
Hastighed hækkeklipper maks.	880/1100/1360 min ^-1
Samlet længde	2,35 m
Stangsav:
Styreskinnelængde	295 mm
Snitlængde	254 mm
Styreskinnetype	AL10-39-507P

Savkædeinterval 3/8“/9,525 mm

Savkædetype 3/8.050-39

Styrke drivled 1,27 mm

Tanddrev 7x9,525 mm

Olietankvolumen 140 ml

Skærehastighed for stangsav 12/15/18 m/s

Samlet længde 2,15 m

Vægt (uden batteri)

Motorenhed 3,37 kg

Plænetrimmer (påsats) 1,45 kg

Buskrydder (påsats) 1,56 kg

Hækkeklipper (påsats) 2,17 kg

Stangstav (påsats) 1,63 kg

Forbehold for tekniske ændringer!

Støj og vibration

ADVARSEL

Støj kan have alvorlig indvirkning på helbredet. Hvis maskinstøjen overstiger 85 dB, skal du bære passende høreværn til dig selv og personer i nærheden.

Støj- og vibrationsværdierne er bestemt i henhold til EN 62841-1.

Støjværdier

Plænetrimmer:
Lydtryk L_pA	79,8 dB
Lydeffekt L_wA	91,7 dB
Måleusikkerhed K_wA	1,92 dB
Buskrydder:
Lydtryk L_pA	98,4 dB
Lydeffekt L_wA	109,3 dB
Måleusikkerhed K_wA	2,39 dB
Hækkeklipper:
Lydtryk L_pA	98,4 dB
Lydeffekt L_wA	109,3 dB
Måleusikkerhed K_wA	2,39 dB
Stangsav:
Lydtryk L_pA	98,4 dB
Lydeffekt L_wA	109,3 dB
Måleusikkerhed K_wA	2,39 dB

Vibrationskarakteristika (hånd-arm-vibration)

Plænetrimmer A_hv	3,196 / 3,193 m/s ^2
Buskrydder A_hv	1,687 / 3,196 m/s ^2
Hækkeklipper A_hv	1,776 / 1,568 m/s ^2
Stangsav A_hv	1,854 / 1,738 m/s ^2
Måleusikkerhed K_pA	1,5 m/s ^2

Den angivne svingningsværdi i alt og den angivne støje-missionsværdi er blevet målt iht. en standardiseret test-proces og kan bruges til at sammenligne ét elværktøj med et andet.

Den angivne støjemmissionsværdi og den angivne svingningsværdi i alt kan også bruges til at udføre en indledende vurdering af belastningen.

ADVARSEL

Støjemissionsværdierne og svingningsemissionstallet kan afvige fra den angivne værdi, når elværktøjet rent faktisk bruges, afhængigt af hvordan det bruges, og af, hvilken type emne der bearbejdes.

Forsøg at holde belastningen så lav som mulig. Eksempelvis ved at begrænse arbejdstiden. I denne forbindelse skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belastning).

7 Udpakning

ADVARSEL

Produkt og emballeringsmaterialer er ikke legetøj!

Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Åbn emballagen, og tag forsigtigt produktet ud.
• Fjern emballeringsmaterialet samt emballage-/transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér produktet og tilbehørsdelene for transportskader. Rapportér straks evt. skader til den transportvirksomhed, som leverede produktet. Senere reklamationer anerkendes ikke.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.
• Gør dig fortrolig med produktet ved at læse brugsanvisningen, før arbejdet påbegyndes.
• Tilbehør samt slid- og reservedele må kun være originale dele. Reservedele fås hos faghandlen.
• Husk, at bestillinger skal være forsynet med artikel-numre samt type og fremstillingsår for produktet.

8 Montering

FARE

Fare for personskade!

Hvis et ufuldstændigt monteret produkt anvendes, kan det medføre alvorlig personskade.

• Brug først produktet, når det er fuldstændigt monteret.
• Før hver anvendelse skal der foretages en visuel kontrol for at kontrollere, at produktet er fuldstændigt og ikke indeholder nogen beskadigede eller slidte komponenter. Sikkerheds- og beskyttelsesanordninger skal være intakte.

ADVARSEL

Fare for personskade!

Tag batteriet ud af elværktøjet, før du udfører arbejde på elværktøjet (f.eks. vedligeholdelse, værktøjsskift osv.), og når du transporterer og opbevarer det. Der er risiko for personskade, hvis tænd/sluk-kontakten betjenes utilsigtet.

ADVARSEL

Sørg altid for, at apparatet er korrekt monteret!

- Stil produktet på en plan, lige overflade.

Nødvendigt værktøj:

• Unbrakonøgle 4 mm (A)
• Unbrakonøgle 5 mm (B)
  • Gaffelnøgle SW 8/10 mm (C)
• Monteringsnøgle (D)

• Stjerneskruetrækker/skruetrækker*

* = indgår ikke nødvendigvis i leveringsomfanget!

8.1 Montering af forreste håndtag (5) (fig. 1-3)

Montér det forreste håndtag (5) på skaftet (4):

1. Løsn først unbracoskruerne M5 (5b), og fjern gummi- ringen (5a) på det forreste håndtag (5). Brug unbraconøglen 4 mm (A).
2. Sæt gummiringen (5a) på skaftet (4).
3. Sæt benbeskyttelsen (6) nederst på gummiringen (5a). Vær opmærksom på, at gummiringen (5a) placeres i udsparingen ved benbeskyttelsen (6).
4. Sæt det forreste håndtag (5) på gummiringen (5a) ovenfra, så benbeskyttelsens (6) og det forreste håndtags (5) skruehuller ligger oven på hinanden.
5. Fastgør det forreste håndtag (5) med de fire unbracoskruer M5 (5b). Brug unbraconøglen 4 mm (A). Vær opmærksom på, at benbeskyttelsen (6) monteres på venstre side (hen mod operatøren).

8.2 Montering af beskyttelsesskærmene (21/24) (fig. 1, 4)

FARE

Fare for personskade!

Hvis et ufuldstændigt monteret produkt anvendes, kan det medføre alvorlig personskade.

• Brug først produktet, når det er fuldstændigt monteret.

• Før hver anvendelse skal der foretages en visuel kontrol for at kontrollere, at produktet er fuldstændigt og ikke indeholder nogen beskadigede eller slidte komponenter. Sikkerheds- og beskyttelsesanordninger skal være intakte.

• Placér de to beskyttelsesskærme (21/24) på den dertil beregnede holder på det forreste skaft (20).

• Fastgør de to beskyttelsesskærme (21/24) ved hjælp af de to unbrakoskruer M6 (20a). Brug unbraconøglen 5 mm (B).

8.3 Montering/afmontering af spolekapslen (23) (fig. 1, 5-7)

Det forreste skaft (buskrydder/plænetrimmer) (20) kan sammen med spolekapslen (23) bruges som plænetrimmer.

1. Afmontér møtrik M10 (31) og afdækningen (30) fra monteringsspindlen (33). Bemærk: venstregevind! Brug monteringsnøglen (D).
2. Ved montering af spolekapslen (23) er der ikke brug for møtrikken M10 (31) og afdækningen (30). Den indvendige flange (34) og fjederskiven (32) bliver på monteringsspindlen (33).
3. Hold den indvendige flange (34) med den udvendig flange (35) ved hjælp af en unbrakonøgle 5 mm (B).
4. Drej spolekapslen (23) mod uret på monteringsspindlen (33), og fastgør spolekapslen (23) håndfast på monteringsspindlen (33).
5. Afmontering af spolekapslen (23) sker i omvendt rækkefølge.

Sørg for, at spolekapslens (23) omløbsretning stemmer overens med pilens retning på beskyttelsesskærmen (21) (fig. 4).

8.4 Montering/afmontering af kniv (25) (fig. 1, 8, 9)

Det forreste skaft (buskrydder/plænetrimmer) (20) kan sammen med kniven benyttes som buskrydder (25).

1. Afmontér møtrik M10 (31), afdækningen (30) og spændeskiven (32) fra monteringsspindlen (33). Be-mærk: venstregevind! Brug monteringsnøglen (D).
2. Den indvendige flange (34) bliver siddende på monteringsspindlen (33).
3. Læg kniven (25) på den indvendige flange (34). Sørg for, at knivens (25) omløbsretning stemmer overens med pilens retning på beskyttelsesskærmen (21) (fig. 4).

4. Skub derefter spændeskiven (32) og afdækningen (30) på monteringsspindlen (33).

5. Fastgør kniven (25) med møtrik M10 (31).

6. Spænd møtrik M10 (31) fast med monteringsnøglen (D). Til det skal du holde den indvendige flange (34) med den udvendig flange (35) ved hjælp af unbrakonøglen 5 mm (B).

7. Fjern knivbeskyttelsen (27) fra kniven (25).

8. Afmontering af kniven (25) sker i omvendt rækkefølge.

8.5 Montering af kædesværd (14) og savkæde (15) (fig. 1, 10-13)

ADVARSEL

Fare for personskade ved håndtering af savkæden eller sværdet!

- Brug skærefaste handsker.

PAS PÂ

Stumpe knive overbelaster produktet! Produktet må ikke benyttes med defekt eller meget slidt skæreanordning.

Bemærk:

• En ny savkæde udvider sig og skal ofte efterspændes. Kontrollér kædespændingen regelmæssigt efter hvert snit, og foretag justering efter behov.
• Anvend kun savkæder og sværd, der er beregnet til dette produkt.

FORSIGTIG

En forkert monteret savkæde fører til ukontrolleret skæ-readfærd hos produktet!

Ved montering af savkæden skal man være opmærksom på den angivne køreretning!

1. Drej fastgørelsesmøtrikken (36) imod urets retning for at fjerne kædehjulsafdækningen (37). Brug gaffelnøgle SW 8/10 mm (C).
2. Drej kædestrammeskruen (38) mod urets retning for at fjerne kædestramningen. Brug monteringsnøglen (D).
3. Læg savkæden (15) ud i en løkke, så snitkanterne er justeret med uret. For at justere savkæden (15) skal du orientere dig efter piktogrammerne (pilene) over kædehjulet (41).
4. Læg savkæden (15) ind i noten på kædesværdet (14).
5. Før savkæden (15) omkring kædehjulet (41), og kontrollér savkædens (15) retning. Vær her opmærksom på, at savkædens (15) tænder griber sikkert ind i kædehjulet (41).
6. Indsæt kædesværdet (14) på styrebolten (39) og på kædestrammebolten (40). Styrebolten (39) skal være i langhullet, og kædestrammerbolten (40) skal være i kædesværets (14) nederste boring.
7. Sæt kædehjulsafdækningen (37) på igen.
8. Skru fastgørelsesmøtrikken (36) håndfast i urets retning.
9. Kontrollér endnu en gang, at savkæden (15) sidder korrekt, og spænd savkæden som beskrevet i 8.6.

Bemærk:

Spænd først fastgørelsesmøtrikken helt fast efter at kædespændingen er indstillet.

8.6 Spænding af savkæden (15)

(fig. 1, 10, 13, 14)

ADVARSEL

Fare for personskade, hvis savkæden springer af!

En savkæde, som ikke er spændt tilstrækkeligt, kan springe af under drift og medføre personskade.

• Kontrollér savkædespændingen ofte.

• Savkædespændingen er for lille, hvis drivleddene kommer ud af noten på undersiden af styreskinnen.
  – Efterspænd savkæden korrekt, hvis savkædespændingen er for lille.

• Løsn fastgørelsesmøtrikken (36) et par omdrejninger ved hjælp af gaffelnøgle SW 8/10 mm (C).

• Indstil kædespændingen med kædestrammeskrue (38).

Brug monteringsnøglen (D).

- Med uret - kædespændingen øges

- Mod uret - kædespændingen reduceres

Savkæden (15) må ikke hænge ned, men skal kunne trækkes 1-2 millimeter ud fra kædesværdet (14) midt på kædesværdet.

1. Drej savkæden (15) med hånden, for at kontrollere at den løber problemfrit. Den skal glide frit i kædesværdet (14).

2. Spænd fastgørelsesmøtrikken (36) igen.

Savkæden er spændt korrekt, hvis den ikke hænger ned på kædesværdet og kan trækkes helt om med en hand-skehånd. Når der trækkes i savkæden med 9 N (ca. 1 kg) trækkraft, må savkæden og kædesværdet ikke have mere end 2 mm afstand.

Bemærk:

• Spændingen af en ny kæde skal kontrolleres efter nogle få arbejdsminutter og evt. justeres.
• Savkæden skal spændes et rent sted, som er fri for savsmuld og lignende.
• En korrekt spænding af savkæden er til brugerens sikkerhed og reducerer eller forhindrer slitage og kædeskader.
• Vi anbefaler brugeren at kontrollere kædespændingen, før arbejdet påbegyndes første gang. Savkæden er spændt korrekt, hvis den ikke hænger ned på sværdets underside og kan trækkes helt om med en handskehånd.

PAS PÅ

Når der arbejdes med saven, bliver savkæden varm og udvider sig derved en smule. Denne "udvidelse" må særligt forventes ved nye savkæder.

9 Før ibrugtagning

9.1 Påfyldning af savkædeolie (fig. 1, 14)

PAS PÅ

Produktbeskadigelse!

Hvis produktet bruges uden eller med for lidt olie eller med brugt olie, kan det medføre produktskader.

• Påfyld olie før ibrugtagning. Produktet leveres uden olie.
• Anvend ikke brugt olie!
• Kontrollér oliestanden, hver gang batteriet skiftes.

PAS PÅ

Miljøskader!

Spildt olie kan forurene miljøet permanent. Væsken er meget giftig og kan hurtigt forårsage vandforurening.

– Påfyld/aftøm kun olie på jævne, faste overflader.
- Brug en påfyldningsstuds eller en tragt.
- Saml den aftappede olie op i en egnet beholder.
- Tør straks spildt olie omhyggeligt op, og bortskaf kluden i henhold til de lokale bestemmelser.
- Bortskaf olien i henhold til de lokale bestemmelser.

Kædespændingen og kædesmøringen påvirker i høj grad savkædens levetid.

Savkæden smøres automatisk, når produktet anvendes. Sørg altid for, at der er tilstrækkelig savkædeolie i olietanken, så savkæden smøres tilstrækkeligt. Kontrollér regelmæssigt den resterende oliemængde i olietanken.

Bemærk:

* = medfølger ikke!

• Dækslet er udstyret med en tabsforebyggende sikring.
• Der må kun fyldes miljøvenlig kvalitets-kædesmøreolie* (iht. RAL-UZ 48) på kædesaven.

• Sørg for, at dækslet til olietanken er placeret, før produktet tændes. Sørg for, at olietankens dæksel er installeret og lukket, før du tænder for produktet.

• Åbn olietanken (16). Skru i den forbindelse dækslet til olietanken (16) af mod uret.

• Anvend en tragt*, så der ikke kan løbe olie ud.
• Påfyld kædesmøreolien forsigtigt. Påfyldningsmængde olietank: maks. 100 ml.
• Skru dækslet til olietanken (16) på med uret for at lukke olietanken (16).
• Tør straks evt. spildt olie omhyggeligt op, og bortskaf kluden* i henhold til de lokale bestemmelser.
• For at kontrollere savkædesmøringen holdes produktet med savkæden over et ark papir, og der gives fuld gas i et par sekunder. Du kan se på papiret, om kædesmøringen fungerer.

9.2 Montering af forreste håndtag (13/17/20) (fig. 1, 15)

1. Fjern beskyttelsesskærmen på det valgte forreste skaft (13/17/20).
2. Løsn stjernegrebet (8).
3. Træk låsen (7) udad, og drej den til højre eller venstre indtil anslag.
4. Skyd det valgte forreste skaft (13/17/20) på skaft (4). Vær opmærksom på, at boringen stemmer overens med låsen (7).
5. Skru det forreste skaft (13/17/20) med en let drejebe-vægelse, indtil det forreste skaft (13/17/20) sidder i skaftet (4) indtil anslag.
6. Skru låsen (7) håndfast i urets retning. Låsen (7) går hørbart i indgreb.
7. Fastgør det forreste skaft (13/17/20) med stjernegrebet (8).

Produktet må kun bruges sammen med bæreremmen.

1. Tag bæreremmen (29) på.
2. Indstil remmens længde således, at karabinhagen (43) er ca. en håndsbred under højre hofte.
3. Fastgør karabinhagen (43) til bæreøjet (9).
4. Sørg for, at produktet kommer i balance.

Bemærk:

Produktet inkl. det påsatte apparat må kun lige røre jorden, när operatøren er i almindelig arbejdsstilling.

I nødstilfælde kan sikkerhedstappen (44) på bæreremmen (29) trækkes ud. Produktet løsnes da straks fra bæreremmen (29) og falder til jorden.

ADVARSEL

Kontrollér sikkerhedstappen før hver ibrugtagning!

9.4 Isætning i/udtagning af batterier (1) i/af batteriholderne (46) (fig. 19)

FORSIGTIG

Fare for personskade!

Batteriet må først isættes, når det batteridrevne værktøj er klargjort til brug.

Isætning af batteri

1. Skub batterierne (1) ind i batteriholderne (46). Batterierne (1) går hørbart i indgreb.

Udtagning af batteri

1. Tryk på batteriernes (1) frigørelsesknap (45), og træk batterierne (1) ud af batteriholderne (46).

9.4.1 Ladetilstandsvisning (12) (fig. 20)

Ladetilstandsvisningen (12) signaliserer batteriets (1) ladetilstand.

Batteriets ladetilstand vises ved, at den pågældende LED-lampe lyser.

1. Tryk på knappen på ladetilstandsvisningen (12) for at kontrollere ladetilstanden.

3 LED'er lyser Batteri fuldt opladet

2 LED'er lyser Batteri delvis opladet

1 LED lyser Batteri skal oplades

10 Betjening

PAS PÅ

Sørg for, at produktet er monteret fuldstændigt før ibrugtagning!

ADVARSEL

Fare for personskade!

Tænd/Sluk-kontakten og sikkerhedsafbryderen må ikke låses!

– Produktet må ikke benyttes, hvis kontakterne er be- skadiget. Tænd/Sluk-kontakten og sikkerhedsafbry- deren skal slå fra, när produktet fralægges.
- Før hver brug skal man sikre sig, at produktet er i funktionsdygtig stand.

ADVARSEL

Risiko for elektrisk stød og beskadigelse af produktet!

Kontakt med en strømførende ledning under skæring kan resultere i elektrisk stød. Skæring i fremmedlegemer kan forårsage skade på knivblokken.

- Før du klipper, skal du kontrollere hække og buske for skjulte genstande såsom strømførende ledninger, trådhegn og plantestøtter

PAS PÅ

Sørg for, at den omgivende temperatur under arbejdet ikke overstiger 50°C og ikke er under -20°C.

PAS PÅ

Produktet er en del af 20V IXES-serien og må kun benyttes med batterier i denne serie. Batterierne må kun oplades med opladere i denne serie. Vær da opmærksom på producentens anvisninger.

FARE

Fare for personskade!

Hvis produktet sidder fast, skal du ikke forsøge at trække produktet ud med vold.

- Sluk motoren.

- Brug en vægtarm eller kile til at få produktet fri.

ADVARSEL

Kontrollér sikkerhedsudstyret med jævne mellemrum før hver ibrugtagning. Defekt sikkerhedsudstyr kan medføre alvorlige personskader!

10.1 Tænding/slukning af produktet (fig. 1)

ADVARSEL

Fare for personskade på grund af tilbageslag!

- Anvend aldrig produktet med én hånd!

Bemærk:

Hastigheden kan reguleres trinløst ved hjælp af tænd/sluk-kontakten. Jo længere du trykker på tænd/sluk-knappen, jo højere hastighed.

Kontrollér, at produktet ikke berører andre genstande, før det tændes.

Ved brug af buskrydder (20):

Ved brug af hækkeklipper (17):

1. Træk knivbeskyttelsen (27) ud af knivblokken (19).

Ved brug af stangstaven (13):

1. Kontrollér, om der er savkædeolie i olietanken (16).
2. Påfyld savkædeolie, før olietanken (16) er tom, som beskrevet i 9.1.
3. Træk sværd- og kædebeskyttelsen (28) af kædesværdet (14).

Omdrejningstallet kan også ændres under drift.

Du kan vælge mellem 3 hastighedsindstillinger:

Langsom Middel Hurtig

Tænd

1. Tryk på hovedafbryderen (10), indtil LED'en lyser.
2. Vælg hastighedsindstillingen.
3. Hold produktet med venstre hånd på det forreste håndtag (5) og med højre hånd på det bageste håndtag (2). Tommelfingeren og de andre fingre skal omslutte håndtagene (2, 5) i et fast greb.
4. Hold fast i startspærren (11) på det bagerste håndtag (2).
5. Hold startspærren (11) inde.
6. Tænd for produktet ved at trykke på Tænd/Sluk-kontakten (3) med tommelfingeren.

Bemærk:

Det er ikke nødvendigt at holde startspærren nede efter start af produktet. Startspærren er beregnet til at forhindre utilsigtet start af produktet.

Når man ikke benytter produktet, bliver LED'en på hoved-afbryderen ved med at lyse i 1 minut. Herefter slukker produktet automatisk.

Slukning

1. Sluk produktet ved at slippe Tænd/Sluk-kontakten (3).
2. Tryk på hovedafbryderen (10), indtil LED'en slukker.
3. Efter hvert arbejde med produktet skal den medfølgende transportbeskyttelse (26), sværd- og kædebeskyttelse (28) og knivbeskyttelse (27) monteres.

10.2 Beskyttelse mod overbelastning

Hvis batteriet overbelastes, slår det automatisk fra. Efter en afkølingsfase (varierer tidsmæssigt) kan produktet tændes igen.

11 Arbejdsinstrukser

FARE

Fare for personskade!

I dette afsnit beskrives den grundlæggende arbejdsteknik ved håndtering af produktet.

De oplysninger, der gives her, erstatter ikke en fagmands mangeårige uddannelse og erfaring.

Undgå enhver form for arbejde, som du ikke er tilstrækkeligt kvalificeret til!

Uovervejet håndtering af produktet kan resultere i alvorlige personskader eller endda død!

FORSIGTIG

Når produktet er slukket, kører det stadig i lidt tid. Vent på, at produktet stopper helt.

Bemærk:

Kontrollér, at produktet ikke berører andre genstande, før det tændes.

En vis støjforurening fra dette produkt er uundgåelig. Udfør støjende arbejde på godkendte og dertil fastlagte tidspunkter. Overhold eventuelle hviletider.

Brug kun apparatet på frie, jævne flader.

Undersøg omhyggeligt den flade, der skal klippes, og fjern alle fremmedlegemer.

Apparatet kan blive beskadiget, og der er fare for tilbage-slag.

• Brug forskrevet beskyttelsesudstyr.
• Hold andre mennesker på sikker afstand af arbejdsområdet. Alle, der kommer ind i arbejdsområdet, skal bære personlige værnemidler. Fragmenter af emnet eller knækkede indsatsværktøjer kan flyve væk og forårsage personskader, også uden for det umiddelbare arbejdsområde.
• Hvis et fremmedlegeme er blevet ramt, skal du straks slukke produktet og fjerne batteriet. Lokaliser skader på produktet, og foretag de nødvendige reparationer, før det genstartes og benyttes til arbejde. Hvis produktet begynder at vibrere usædvanligt kraftigt, skal det kontrolleres med det samme.
• Hold elværktøjet i de isolerede greb, når du udfører arbejde, hvor der er risiko for, at indsatsværktøjet kan støde på skjulte elledninger. Kontakt med strømførende ledninger kan også gøre elværktøjets metaldele strømførende og forårsage elektrisk stød.

- Det er forbudt at bruge produktet i tordenvejr - Fare for lynnedslag!

- Kontrollér produktet før hver brug for åbenlyse mangler såsom løse, slidte eller beskadigede dele.

- Tænd for produktet, og før det først derefter ind mod det materiale, der skal bearbejdes.

- Læg ikke for meget pres på produktet. Lad produktet gøre arbejdet.

- Hold altid fast i produktet med begge hænder under arbejdet. Sørg for at stå sikkert.

- Undgå unormale kropsholdninger.

- Kontrollér, at brugen af bæreremmen føles behageligt, så den gør det lettere at holde produktet.

11.1 Buskrydder/plænetrimmer

PAS PÅ

Når du arbejder med produktet, skal alle beskyttelsesskærme være monteret!

Bemærk:

Man skal med jævne mellemrum kontrollere nylontråden for skader, og om skæretråden stadig har den længde, der angives af trådskæreren.

• Apparatet på ikke holdes i skrå position.
• Græs klippes bedst, når det er tørt og ikke for højt.
• Undgå at komme i kontakt med faste forhindringer (sten, mure, stolpehegn mv.).
• Brug ikke produktet til at fjerne ukrudt og underskov.
• Det kan ikke undgås, at der af tekniske årsager vikler sig vådt græs og ukrudt rundt om drivakslen under beskyttelsesskærmen (21). Fjern dette, da motoren ellers bliver overophedet pga. for høj friktion (fig. 21).

11.1.1 Forlængelse af skæretråd (fig. 1, 22, 31)

Plænetrimmeren leveres med fyldt trådspole (48).

Tråden slides løbende under arbejdet.

For at der fremføres ny tråd skal du trykke udløseren (47) på trådspolen (48) hårdt mod jorden, mens motoren kører.

Hvis tråden i starten er længere end den ønskede skære-kreds, afkorter trådskæreren (22) den automatisk til den rigtige længde.

Bemaerk:

Man skal med jævne mellemrum kontrollere nylontråden for skader, og om skæretråden stadig har den længde, der angives af trådskæreren.

Hvis man ikke kan se trådenden:

1. Udskift trådspolen (48) som beskrevet i 13.1.1.

11.1.2 Skæring af græs (fig. 23)

1. Man skærer græs ved at svinge produktet til højre og venstre.
2. Skær langsomt, og hold produktet, så det er vippet ca. 30° fremover under skæringen.
3. Langt græs skæres i sektioner, oppefra og ned.

11.2 Hækkeklipper

11.2.1 Vinkelindstilling (fig. 1, 24-26)

ADVARSEL

Frakobl produktet, og fjern batteriet!

Hækkeklipperen (17) kan tilpasses til arbejdsforholdene ved at dreje knivhovedet fra +90° til -75°.

1. Tryk på de to frigørelsesgreb (49) på håndtaget (18), og indstil den ønskede position.
2. Gør det ved at bruge håndtaget (18).
3. Slip de to frigørelsesgreb (49), til de går i indgreb i for- tandingen.
4. Kontrollér før ibrugtagning, at frigørelsesgrebene (49) går korrekt i indgreb.

PAS PÂ

Apparatet må kun bruges, när begge frigørelsesgreb er gået i indgreb!

11.2.2 Klippeteknik

• Tykke grene skal først skæres med en grensaks.
• Den dobbeltsidede knivblok gør det muligt at klippe i begge retninger eller med pendulbevægelser fra side til side.
• Ved lodret klipning bevæger man produktet jævnt fremad eller i en bue op og ned.
• Ved vandret klipning, bevæger man produktet i en halvmåneform mod kanten af hækken, så afklippede grene falder til jorden.
• Til klipning af lange lige linjer anbefales det at opspænde snore.

11.2.3 Klipning af hække, der kræver klipning (modsat naturhække)

Det anbefales at klippe hække i en trapezlignende form for at forhindre, at de nederste grene bliver bare. Dette svarer til den naturlige plantevækst og gør, at hækkene kan trives optimalt. Ved klipningen reduceres kun de nye årsskud, hvilket skaber tæt forgrening og god beskyttelse af privatlivet.

• Klip først siderne af en hæk. Dette gøres ved at bevæge produktet i vækstretningen nedefra og op. Hvis man klipper oppefra og ned, bevæger de tyndere grene sig udad, hvilket kan skabe tynde pletter eller huller.
• Klip derefter overkanten lige, tagformet eller rund, alt efter smag.
• Trim de unge planter til den ønskede form. Hovedskuddet bør forblive uskadt, indtil hækken har näet den planlagte højde. Alle andre skud halveres.

11.2.4 Klipning på det rigtige tidspunkt

• Løvhække: Juni og oktober
• Nålehæk: April og august
- hurtigt voksende hæk: fra maj ca. hver 6. uge

Vær opmærksom, hvis der ruger fugle i hækken. I dette tilfælde udskydes klipningen af hækken helt, eller man undlader at klippe netop dette område.

11.3 Stangsav

FARE

Fare for personskade!

Hvis produktet sidder fast, skal du ikke forsøge at trække produktet ud med vold.

• Sluk motoren.
• Brug en vægtarm eller kile til at få produktet fri.

FARE

Pas op nedfaldende grene og undgå at snuble.

• Savkæden bør være op på maks. hastighed, inden du starter savningen.

• Du har bedre kontrol, hvis du saver med undersiden af sværdet (med trækkende kæde).

• Savkæden må ikke røre jorden eller en anden genstand, hverken mens der saves igennem eller derefter.

• Sørg for, at savkæden ikke sidder fast i savesnittet. Grenen må ikke knække eller splintre af.
• Vær også opmærksom på sikkerhedsforanstaltninger mod tilbageslag (se sikkerhedsforskrifter).
• Fjern nedhængende grene ved at lave snittet over grenen.
• Forgrenede grene afkortes enkeltvis.

11.3.1 Automatisk smøring af savkæden (fig. 1, 14)

Med reguleringsskruen (42) kan oliemængden reduceres eller øges.

Brug monteringsnøglen (D).

• Med uret - oliemængde reduceres (-)
- Mod uret - oliemængde øges (+)

11.3.2 Klippeteknik

! ADVARSEL

Stil dig aldrig lige under den gren, du har tænkt dig at save af!

Faren for, at grenen pludseligt falder ned på dig, er meget stor.

Generelt anbefales det at bruge produktet i en vinkel på 60° i forhold til grenen.

Hold produktet fast med begge hænder, mens du saver, og vær altid opmærksom på din balance og at du står sikkert.

Savning af små grene (fig. 27):

Læg savens anslagsflade mod grenen for at undgå, at sa- ven kommer med et pludseligt ryk, når du starter med at save. Før saven med et let tryk ovenfra og ned gennem grenen.

Vær opmærksom på, at grenen kan knække i utide, hvis du har vurderet størrelsen og vægten forkert.

Savning af store grene (fig. 28):

Sæt et såkaldt aflastningssnit for at kunne save større grene af på en kontrolleret måde. Til det laver du et indsnit i grenens nederste tredjedel (med sværdets overdel).

Sav derefter oppefra og ned (med undersiden af sværdet) til det første snit.

Savning af delstykker (fig. 29):

Sav store/lange grene ad flere omgange, så du altid har kontrol over nedfaldsstedet.

• Sav først træets nederste grene af, så de afsavede grene uhindret kan falde til jords.
• Efter endt savning øges savens vægt meget pludselig for operatøren, fordi saven ikke længere støttes af grenen. Der er fare for, at du mister kontrollen over produktet.
• Træk kun saven ud af snittet, mens savkæden er i gang for at undgå, at den sætter sig fast.
• Undlad at save med spidsen af apparatet.
• Sav ikke i grenens tykke ansats, da et sådant snit forhindrer, at træets sår kan hele.

11.4 After brug

• Før man lægger produktet fra sig, skal man altid slukke for produktet og afvente, at det er helt standset.
  • Fjern batterierne.
• Efter hvert arbejde med produktet skal den medfølgende sværd- og kædebeskyttelse eller knivbeskyttelse sættes på.
  • Lad produktet køle af.

12 Rengøring

ADVARSEL

Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele.

Risiko for ulykker! Udfør altid vedligeholdelses- og rengøringsarbejde med batteriet taget ud.

Fare for personskader! Lad produktet køle af inden påbegyndelse af enhver form for vedligeholdelses- og rengøringsarbejde. Motorelementer er meget varme.

Risiko for personskade og forbrænding!

Produktet kan starte uventet og derved medføre per- sonskader.

– Fjern batteriet.
– Lad produktet køle af.
- Tag værktøjet ud.

ADVARSEL

Fare for personskade ved håndtering af savkæden eller sværdet!

- Brug skærefaste handsker.

1. Vent, til alle bevægelige dele er helt standset.
2. Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.

3. Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situatiorer.

4. Rengør evt. grebene med en fugtig klud vredet op i sæbevand.

5. Nedsænk ikke produktet i vand eller andre væsker med henblik på rengøring.

6. Sprøjt aldrig vand på produktet.

7. Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Tør produktet af med en ren klud*, eller blæs den over med trykluft* ved lavt tryk. Vi anbefaler, at produktet altid rengøres umiddelbart efter brug.

8. Ventilationsåbninger må aldrig tildækkes.

9. Brug ikke rengørings- eller opløsningsmidler; disse kan angribe produktets plastdele. Sørg for, at vand ikke kan trænge ind i produktet.

12.1 Hækkeklipper

1. Rengør knivblokken med en oliefugtet klud efter hver brug.
2. Smør knivblokken med en oliekande eller spray efter hver brug.

12.2 Stangsav

1. Brug en pensel eller fejekost til rengøring af savkæden, ingen væske.
2. Rengør noten på kædesværdet ved hjælp af en pensel eller med trykluft.
3. Rengør kædehjulet.

13 Vedligeholdelse

ADVARSEL

Reparations- og vedligeholdelsesarbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et professionelt værksted. Brug kun originale reservedele.

Risiko for ulykker! Udfør altid vedligeholdel- ses- og rengøringsarbejde med batteriet ta- get ud.

Fare for personskader! Lad produktet køle af inden påbegyndelse af enhver form for vedligeholdelses- og rengøringsarbejde. Motorelementer er meget varme.

Risiko for personskade og forbrænding!

Produktet kan starte uventet og derved medføre per- sonskader.

– Fjern batteriet.
– Lad produktet køle af.
- Tag værktøjet ud.

• Kontrollér produktet før hver brug for åbenlyse mangler såsom løse, slidte eller beskadigede dele.
• Kontrollér afdækninger og beskyttelsesudstyr for skader og korrekt montering. Udskift i givet fald disse.
• Regelmæssig, omhyggelig vedligeholdelse er nødven-dig for at sikre, at sikkerhedsniveauet og produktets effekt opretholdes.
• Stil produktet på en jævn, lige overflade.
• Sprøjt aldrig vand på produktet.
• Erstat slidte eller beskadigede dele af sikkerhedsårsager.
• Arbejde, der ikke er beskrevet i denne brugsanvisning, må kun udføres på et autoriseret professionelt værksted.

Bemærk:

Vedligehold produktet med omhu. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at produktets funktion er forringet. Få beskadigede dele repareret, før produktet tages i brug.

13.1 Buskrydder/plænetrimmer

13.1.1 Udskiftning af trådspole (48) (fig. 1, 30-34)

1. Afmontér spolekapslen (23) som beskrevet i 8.3.
2. Åbn spolekapslen (23) ved samtidigt at trykke kraftigt på de to udløsere (52) på spolekapslen (23).
3. Tag dækslet (51) med spolekapslens (23) trykfjeder (54) af, og tag trådspolen (48) ud.
4. Træk trådspolens (48) trådende ud af trådudløbsøjerne (55).
5. Fjern alle trådrester fra spolekapslen (23).
6. Tag fat i den nye trådspole (48), og træk begge tråde ca. 10 cm ud.
7. Klem begge tråde ned i de modsatliggende kærve (55) i trådspolen (48) (fig. 33).
8. Indsæt den nye trådspole (48) i spolekapslen (23). Den side af trådspolen (48), hvor løberetningen er angivet med pile, skal være synlig efter indsættelsen.
9. Trådspolen (48) skal isættes sådan, at kærvene (55) i trådspolen (48) stemmer overens med kærvene i trådudløbsøjet (54), så det er let at tråde tråden.
10. Læg de to tråde i de pågældende trådudløbsøjer (54).
11. Drej trådspolen (48) let frem og tilbage, indtil de indbyggede trin i trådspolen (48) glider ned i spolekapslens (23) trin. Det forhindrer uønsket justering.
12. Sæt atter dækslet (51) med trykfjederen (53) tilbage på spolekapslen (23). Sørg da for, at udløserne (52) på dækslet (51) passer præcist ind i udsparingerne i spolekapslen (23). De går hørbart i indgreb.

Bemærk:

For at der fremføres ny tråd skal du trykke udløseren (47) på trådspolen (48) hårdt mod jorden, mens motoren kører (fig. 22).

Hvis tråden i starten er længere end den ønskede skære-kreds, afkorter trådskæreren (22) den automatisk til den rigtige længde.

13.1.2 Udskiftning af tråden i trådspolen (48) (fig. 30-34)

Det er også muligt at udskifte trådspolens tråd.

1. Afmontér spolekapslen (23) som beskrevet i 8.3.
2. Åbn spolekapslen (23) ved samtidigt at trykke kraftigt på de to udløsere (52) på spolekapslen (23).
3. Tag dækslet (51) med spolekapslens (23) trykfjeder (53) af, og tag trådspolen (48) ud.
4. Træk trådspolens (48) trådender ud af trådudløbsøjerne (54).
5. Fjern alle trådrester fra spolekapslen (23) og trådspolen (48).

6. Lav et knæk i midten af den nye tråd (efter ca. 2 m), og læg den knækkede del af tråden i en af kærvene (56) på trådspolens (48) mellemkant. Der skal nu være en trådende i det nederste og en trådende i det øverste kammer på trådspolen (48).

7. Nu skal du vikle begge trådender i pilretning "LH WIND LINE", der er vist på trådspolen (48) overside.

8. Tag trådspolen (48), og træk begge tråde ca. 10 cm ud.
9. Klem derefter begge tråde ned i de modsatliggende kærve (55) i trådspolen (48).
10. Gør som beskrevet i 13.1.1 punkt 8.

13.1.3 Efterslibning af trådskæreren (22) på (fig. 1, 35)

Nødvendigt værktøj:

medfølger

• stjerneskruetrækker (D)
• Fladfil*

* = medfølger ikke!

Med tiden kan trådskæreren (22) blive sløv.

1. Hvis du bemærker dette, skal du løsne begge skruerne, der holder trådskæreren (22) fast på beskyttelsesskærmen (21). Brug stjerneskruetrækkeren (D).
2. Sæt trådskæreren (22) i en skruestik.
3. Slib alle trådskærerens (22) skær med en fladfil, og vær omhyggelig med at bevare snitkantens vinkel.
4. Genmontér trådskæreren (22) på beskyttelsesskærmen (21).

Bemærk:

Udskift eller opslib trådskæreren (22) ved slutningen af hver klippesæson eller ved behov.

13.1.4 Slibning af kniv (25) (fig. 1)

Bemærk:

Hvis kniven kun er blevet uskarp i mindre grad, kan du selv opslibe den.

Nødvendigt værktøj:

* = medfølger ikke!

• Fladfil*

• Skruestik*

• Afmontér kniven (25) som beskrevet i 8.4.

• Fastspænd kniven (25) i en skruestik.
• Slib alle 3 klinger på kniven (25), og vær omhyggelig med at bevare snitkantens vinkel (\~25°). Der må kun files i én retning.
• Udskift klingen senest, när den er blevet opslebet fem gange.

Ved kraftigt slid eller knækkede skærekanter skal kniven (25) udskiftes.

En ikke afbalanceret kniv får buskrydderen/plænetrimmeren (20) til at vibrere kraftigt; der er fare for kvæstelser!

13.2 Hækkeklipper

1. Kontroller, at skruerne i knivblokken sidder fast.
2. Små hak på skæretænderne kan du selv fjerne. Det gøres ved at skærpe skærene med en oliesten. Kun skarpe skæretænder giver god skæreydelse.
3. Stump, bøjede eller beskadigede knivblokke skal udskiftes.

13.2.1 Smøring af gear og vinkelindstilling (49) (fig. 36)

Bemærk:

Smør gearet hver 10. til 20. driftstime.

Päfyld kun lidt fedt. Undgå overfyldning!

1. Sæt en smørepistol (indgår ikke i leveringsomfanget) på smøreniplen (58).

2. Tryk maks. et tryk almindeligt fedt i hver af smøreniplerne (58).

3. Smør vinkelindstillingen (49) og knivblokken (19) med miljøgodkendt smøreolie.

13.3 Stangsav

ADVARSEL

Fare for personskade ved håndtering af savkæden eller sværdet!

- Brug skærefaste handsker.

13.3.1 Kontrol af kædehjul (41) (fig. 1, 10, 11, 13)

1. Drej fastgørelsesmøtrikken (36) imod urets retning for at fjerne kædehjulsafdækningen (37). Brug gaffelnøgle SW 8/10 mm (C).
2. Drej kædestrammeskrue (38) mod urets retning for at fjerne kædestramningen. Brug monteringsnøglen (D).
3. Tag kædesværdet (14) og savkæden (15) ud.
4. Kontrollér indløbssporene på kædehjulet (41) med et kontrolværktøj (indgår ikke i leveringsomfanget).
5. Hvis indløbssporene er dybere end 0,5 mm, må du ikke anvende produktet, men skal kontakte en forhandler. Kædehjulet (41) skal udskiftes.
6. Montér kædesværet (14) og savkæden (15) igen som beskrevet i 8.5.

13.3.2 Kontrol af kædesværd (14) (fig. 1, 10, 11, 13)

1. Drej fastgørelsesmøtrikken (36) imod urets retning for at fjerne kædehjulsafdækningen (37). Brug gaffelnøgle SW 8/10 mm (C).
2. Drej kædestrammeskrue (38) mod urets retning for at fjerne kædestramningen. Brug monteringsnøglen (D).
3. Tag kædesværdet (14) og savkæden (15) ud.
4. Mål notdybden på kædesværdet (14) med målestokken på en fileholder (indgår ikke i leveringsomfanget).

5. Kædesværdet (14) skal udskiftes, hvis en af følgende punkter gør sig gældende:

6. Kædesværdet er beskadiget.

7. Den målte notdybde er mindre end den minimale notdybde for kædesværdet (2 mm).

8. Kædesværdets not er indsnævret eller udspilet.

9. Montér kædesværet (14) og savkæden som beskrevet i 8.5.

13.3.3 Udskiftning af kædesværd (14) (fig. 1, 10, 11, 13)

1. Drej fastgørelsesmøtrikken (36) imod urets retning for at fjerne kædehjulsafdækningen (37). Brug gaffelnøgle SW 8/10 mm (C).

2. Drej kædestrammeskrue (38) mod urets retning for at fjerne kædestramningen. Brug monteringsnøglen (D).

3. Tag kædesværdet (14) og savkæden (15) ud.

4. Udskift kædesværdet (14), og montér kædesværdet (14) og savkæden (15) som beskrevet i 8.5.

13.3.4 Udskiftning og indkøring af savkæde (15) (fig. 10-13)

FARE

Risiko for alvorlig personskade på grund af savkæden, som kan gå i stykker eller springe af!

– Fastgør aldrig en ny savkæde til et slidt kædedrev eller til en beskadiget eller slidt styreskinne. Savkæden kan springe af eller gå i stykker.

• Anvend kun savkæder og sværd, der er beregnet til dette produkt.
• Før udskiftning af savkæden skal du rengøre noten på kædesværdet, da savkæden kan springe ud af skinnen, hvis der er aflejringer af snavs. Aflejringerne kan også opsuge savkædeolien. Dette vil medføre, at savkædeolien ikke eller kun til en vis grad kommer ned på undersiden af skinnen, og at smøringen forringes.
• Drej fastgørelsesmøtrikken (36) imod urets retning for at fjerne kædehjulsafdækningen (37). Brug gaffelnøgle SW 8/10 mm (C).
• Drej kædestrammeskrue (38) mod urets retning for at fjerne kædestramningen. Brug monteringsnøglen (D).
• Tag kædesværdet (14) og savkæden (15) ud.
• Montér kædesværet (14) og savkæden (15) igen som beskrevet i 8.5.

Bemærk:

Spænd først fastgørelsesmøtrikken helt fast efter at kædespændingen er indstillet.

Ved en ny savkæde forringes spændekraften efter noget tid. Derfor skal du efterspænde savkæden efter de første 5 snit, senest efter 10 minutters savetid.

13.3.5 Slibning af savkæden (15)

ADVARSEL

∅get fare for ulykker på grund af en forkert slebet savkæde!

På grund af afvigelser i målangivelser for skæringsgeometrien ved slibning øges faren for tilbageslag af produktet.

- Få savkæden slebet af en fagmand.

Savkæden kan efterslibes på et autoriseret værksted. Forsøg ikke at slibe savkæden selv, hvis du ikke har et egnet værktøj og den nødvendige erfaring.

FORSIGTIG

Slibning af kæden kræver specialværktøj for at sikre, at skæreværktøjerne slibes i den rigtige vinkel og den rigti- ge dybde.

Efter slibningen skal alle skæreled have samme bredde og længde.

Bemærk:

En skarp savkæden sikrer en optimal snitydelse. Den arbejder sig nemt gennem træet og efterlader store, lange træspåner.

En savkæde er sløv, hvis du skal trykke skæreudstyret mod træet, og hvis træspånerne er meget små. Ved en meget sløv savkæde er der overhovedet ingen spåner, men kun træstøv.

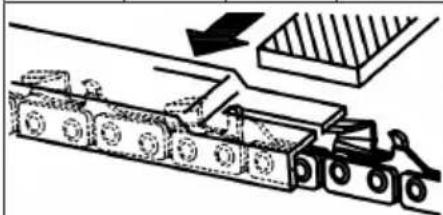

13.3.5.1 Vejledning til slibning af kædesave

Brug kun specialfile til savkæder!

Andre file har forkert form og forkert udskæring. Vælg den fil-diameter, der passer til kædedelingen. Vær også opmærksom på følgende vinkler, når du opsliber skæreled.

Savkæ-detype	Fildiameter	∅vre vinkel	Nedre vinkel	∅vre hæld-nings-vinkel (55°)	Standard dybde-mål
		Ind-spænding-rotations-vinkel	Ind-spænding-hæld-nings-vinkel	Sidevin-kel
21PBX ca. 4,8 mm		30° 10°	85° 0,64		mm
Dybdeanslag Fil

Vinklen skal desuden bevares for samtlige skæreled.

Hvis vinklerne er uregelmæssige, vil savkæden (15) løbe uregelmæssigt, slides hurtigt og knække for tidligt.

Da disse krav kun kan opfyldes med tilstrækkelig og regelmæssig øvelse:

- Benyt en filholder.

- Ved manuel opslibning af savkæden (15) skal der anvendes en filholder. De korrekte filvinkler er markeret derpå.

1. Hold filen vandret (i den korrekte vinkel i forhold til kædesværet (14)), og fil i henhold til vinkelmarkeringen på filholderen. Støt filholderen på tandtaget og dybdebegrænseren.
2. Fil altid skæreleddet indefra og ud.
3. Filen sliber kun i fremadretning. Løft den under returbevægelsen.
4. Rør ikke ved driv- og forbindelsesleddene med filen.
5. Drej filen regelmæssigt videre for at undgå ensidig slitage.
6. Fjern graten fra snitkanterne med et stykke hårdt træ.

Alle skæreled skal have samme længde, da de ellers også vil have forskellig højde. Det vil få savkæden (15) til at løbe uregelmæssigt og øge risikoen for, at den går i stykker.

13.3.6 Smøring af gear (fig. 36)

Bemærk:

Smør gearet hver 10. til 20. driftstime.

Påfyld kun lidt fedt. Undgå overfyldning!

1. Sæt en smørepistol (indgår ikke i leveringsomfanget) på smøreniplen (57).
2. Tryk maks. et tryk almindeligt fedt i hver af smøreniplerne (57).

Opbevar produktet og dets tilbehør mørkt, tørt og frostfrit og utilgængeligt for børn.

Den optimale opbevaringstemperatur er mellem 5°C og 30°C.

Opbevar produktet i den originale emballage.

Tildæk produktet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med produktet.

14.1 Forberedelse til opbevaring

1. Fjern batterierne.
2. Montér alle beskyttelsesskærme.
3. Tøm produktet fuldstændigt.
4. Rengør og kontrollér produktet for skader.

14.2 Transport

ADVARSEL

Fare for personskade!

Tag batteriet ud af elværktøjet, før du udfører arbejde på elværktøjet (f.eks. vedligeholdelse, værktøjsskift osv.), og når du transporterer og opbevarer det. Der er risiko for personskade, hvis tænd/sluk-kontakten betjenes utilsigtet.

• Produktet må kun transporteres i det dertil beregnede håndtag.
• Montér alle beskyttelsesskærme.
• For at undgå materielle skader og kvæstelser skal produktet sikres mod at vælte og skride, når det transporteres på køretøjer.

15 Reparation og reservedelsbestilling

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

PAS PÅ

Iht. produktansvarsloven fraskriver vi os ansvaret for skader, der skyldes forkert reparation eller brug af ikke-originale reservedele.

Kontakt en kundeservice eller en autoriseret fagmand. Det samme gælder også for tilbehørsdele.

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

15.1 Bestilling af reservedele

Husk at angive følgende oplysninger, når der bestilles reservedele:

• Modelbetegnelse
  • Varenummer
  • Data på mærkepladen

Reservedele/tilbehør

Batteri SBP2.0 artikel-nr.: 7909	201708
Batteri SBP4.0 artikel-nr.: 7909	201709
Oplader SBC2.4A artikel-nr.: 7909	201710
Oplader SBC4.5A artikel-nr.: 7909	201711
Oplader SDBC2.4A artikel-nr.: 7909	201712
Oplader SDBC4.5A artikel-nr.: 7909	201713
StarterSætSBSK2.0 artikel-nr.: 7909	201720
StarterSætSBSK4.0 artikel-nr.: 7909	201721

Oplysninger om emballage

Emballeringsmaterialerne er genanvendelige. Emballage skal bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (ElektroG)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i en brugt maskine, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske maskiner er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på den brugte maskine, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingsste- der (f.eks. kommunale genbrugsstationer)
• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Oplysninger om (genopladelige) lithium-ion-batterier

Batteriet skal fjernes inden bortskaffelse af apparatet!

• Smid ikke batteriet i husholdningsaffaldet, på et bål (eksplosionsfare) eller i vandet. Beskadigede batterier kan skade miljøet og dit helbred, hvis giftige dampe eller væsker slipper ud.
• Defekte eller brugte batterier skal genvindes iht. direktivet 2023/1542/EF.
• Maskinen og opladeren må kun afleveres på en genbrugsstation. De anvendte plast- og metaldele kan adskilles efter type og dermed genbruges.
• Batterierne skal bortskaffes i afladet tilstand. Vi anbefaler, at man tildækker polerne med tape for at beskytte mod kortslutning. Forsøg ikke at åbne batteriet.
• Bortskaf batterierne i henhold til de lokale bestemmelser. Batterierne skal afleveres på en genbrugsstation med henblik på miljøvenligt genbrug. Forhør dig hos kommunen.

17 Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning

Produktet starter ikke. Batterieffekten er for lav. Oplad batteriet.
		Batteriet er ikke isat korrekt. Skub batteriet ind i batteriholderen. Batteriet går hørbart i indgreb.
		Tænd/Sluk-kontakt er defekt. Kontakt vores kundeservice.
		Motor er defekt.
Produktet arbejder med afbrydelser.		Intern løs forbindelse. Kontakt vores kundeservice.
		Tænd/sluk-kontakt defekt.
Dårlig skæreydelse. Savkæde monteret forkert. Monter savkæden korrekt.
			Savkæden er sløv. Få savkæden slebet af en fagmand, eller udskift savkæden.
			Kædespænding utilstrækkelig. Kontrollér savkæden. Spænd evt. savkæden.
			Knivblokken er stump. Kontroller knivblokken, slib den, eller kontakt vores kundeservice.
			For stor friktion på grund af manglende smøring.
			Snavset knivblok. Rengør knivblokken.
			Dårlig klippeteknik. Se arbejdsinstrukserne.
Produkt kører trægt/savkæde springer af.		Kædespænding utilstrækkelig. Kontrollér savkæden. Spænd evt. savkæden.
Kæde bliver varm, røgudvikling ved savning, farvning af skinne.		For lidt savkædeolie. Kontrollér olieautomatikken. Påfyld evt. savkædeolie.
Knivblokken bliver varm.		Knivblokken er stump. Kontroller knivblokken, slib den, eller kontakt vores kundeservice.
		Knivblokken har hak.
		For stor friktion på grund af manglende smøring. Smør knivblokken.
Stærk vibration, høje lyde		Skæreanordning tilsmudset. Rengør skæreanordningen.
		Motor defekt. Kontakt vores kundeservice.
Dårligt klipperesultat.		Trådspole har ikke tilstrækkelig skæretråd. Forlæng skæretråd/udskift trådspole.
		Skæreanordning tilsmudset. Rengør skæreanordningen.
		Batterieffekten er for lav. Oplad batteriet.
Usædvanlig vibration		Styreskinne er løs. Kontrollér, at styreskinnen sidder godt fast.

18 Garantivilkår – Scheppach 20V IXES-serie

Revisionsdato 25-04-2024

Kære kunde,

vores produkter er underlagt streng kvalitetskontrol. Skulle et produkt alligevel ikke fungere korrekt, beklager vi dette meget og beder dig kontakte vores kundeservice, der er angivet på garantikortet. Vi hjælper dig også gerne telefonisk via servicenummeret. Formålet med følgende oplysninger er at hjælpe dig med at behandle og løse problemer problemfrit i tilfælde af skader.

For at kunne fremsætte garantikrav gælder følgende:

1. Disse garantivilkår regulerer vores yderligere producentgaranti for købere (private slutbrugere) af nye produkter. De lovpligtige garantikrav påvirkes ikke af denne garanti. Den forhandler, som du har købt produktet af, er ansvarlig for disse.

2. Producentens garanti omfatter kun fejl og mangler ved et nyt produkt købt af dig, som skyldes materiale- eller fabrikationsfejl. Hvis der opstår materiale- eller fabrikationsfejl i løbet af garantiperioden, yder producenten som garant en af følgende ydelser efter eget skøn inden for rammerne af denne garanti:

- Gratis reparation af varen

- Fri ombytning af varerne til en tilsvarende artikel (evt. også ombytning til en nyere model, hvis den oprindelige vare ikke længere er tilgængelig).

Erstattede produkter eller dele overgår til vores ejendom. Vær opmærksom på, at vores produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller professionel brug. En garantisag kan derfor ikke komme på tale, hvis produktet har været brugt i erhvervs-, håndværks- eller industrivirksomheder inden for garantiperioden eller har været udsat for tilsvaren-de belastninger.

3. Følgende er ikke omfattet af vores garanti:

- Skader på produktet forårsaget af tilsidesættelse af monteringsvejledningen, ukorrekt installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert netspænding eller strømtype) eller vedligeholdelses- og sikkerhedsbestemmelserne eller ved brug af produktet under uegnede miljøforhold samt mangel på pleje og vedligeholdelse.

- Skader på produktet forårsaget af misbrug eller forkert brug (som f.eks. overbelastning af produktet eller brug af uautoriseret værktøj eller tilbehør), indtrængning af fremmedlegemer i produktet (som f.eks. sand, sten eller støv), transportskader, brug af vold eller eksterne påvirkninger (som f.eks. skader forårsaget af fald).

- Skader på produktet eller dele af produktet, der skyldes tilsigtet, normal (driftsbetingede) eller anden naturlig slitage samt skader og/eller slitage på sliddele.

- Fejl og mangler ved produktet forårsaget af brug af tilbehør, supplerende eller reservedele, der ikke er originale dele eller ikke anvendes som tilsigtet.

- Produkter, hvorpå der er foretaget ændringer eller modifikationer.

- Mindre afvigelser fra den ønskede beskaffenhed, som er irrelevante for produktets værdi og anvendelighed.

- Produkter, på hvilke der er udført uautoriserede reparationer eller indgreb, især af uautoriseret tredjepart.

- Hvis mærkningen på produktet eller produktets identifikationsoplysninger (maskinmærkat) mangler eller er ulæselig.

- Produkter, der er stærkt forurenede og derfor afvises af servicepersonalet.

- Erstatningskrav og følgeskader er generelt udelukket fra denne garanti.

1. Garantiperioden er normalt 5 år (12 måneder for (genopladelige) batterier) og begynder fra og med produktets købsdato. Datoen på den originale købskvittering er afgørende. Garantikrav skal fremsættes, så snart fejlen/manglen konstateres. Fremsættelse af garantikrav efter garantiperiodens udløb er udelukket. Reparation eller ombytning af produktet medfører ikke en forlængelse af garantiperioden, ligesom denne service heller ikke indleder en ny garanti-periode for produktet eller for installerede reservedele. Dette gælder også ved brug af lokale tjenester. Forudsætning for at kunne fremsætte garantikrav er, at producenten som garant får mulighed for på anmodning at undersøge garantisagen via indsendelse af varen. Det er vigtigt at sikre, at skader under transport undgås via brug af passende emballage. Det pågældende produkt skal forelægges for eller fremsendes til kundeservice i rengjort stand sammen med en kopi af købskvitteringen - som skal indeholde oplysninger om købsdato og produktbetegnelse. Hvis et produkt frem-sendes i ufuldstændig stand uden det komplette leveringsomfang, vil det manglende tilbehør blive krediteret/fratrukket, hvis produktet ombyttes eller refunderes. Delvist eller helt adskilte produkter kan ikke accepteres som garantikrav. Er reklamationen uberettiget og/eller uden for garantiperioden, afholder køber som udgangspunkt transportomkostningerne og -risikoen. Garantikrav bedes anmeldt på forhånd til

servicecenteret (se nedenfor). Som udgangspunkt aftales det, at det defekte produkt med en kort beskrivelse af fejlen fremsendes til nedenstående serviceadresse via organiseret returnering eller - i tilfælde af reparation uden for garantiperioden - med tilstrækkelig porto under hensyntagen til relevante retningslinjer for emballage og forsendelse. Sørg venligst for, at produktet af sikkerhedsmæssige årsager (afhængigt af model) er fri for alle driftsstoffer, når det returneres. Produktet, der sendes til vores servicecenter, skal emballeres på en sådan måde, at skader på det reklamerede produkt undgås under transporten. Så snart reparationen/ombytningen er udført, returnerer vi varen gratis til dig. Hvis produkter ikke kan repareres eller ombyttes, kan vi efter eget skøn refundere et beløb op til købsprisen for det defekte produkt med fradrag for slitage. Disse garantier gælder kun for den oprindelige private køber og kan ikke tildeles eller overdrages.

1. Forlængelse af garantiperioden til 10 år: Scheppach tilbyder en yderligere garantiforlængelse på 5 år på produkter i Scheppach 20V-serien. Garantiperioden for disse produkter er således i alt 10 år. Undtaget herfra er (genopladelige) batterier, opladere og tilbehør. Du kan benytte dig af denne garantiudvidelse ved at registrere dit Scheppach-produkt herfra online på https://Garantie.scheppach.com senest 30 dage fra købsdatoen. Efter udført online-registrering modtager du en bekræftelse på den varerelaterede garantiforlængelse.

6. Til fremsættelse af garantikrav bedes du kontakte vores service-center.

Du bedes venligst benytte formularen på vores websted: https://www.scheppach.com/de/service

Undlad venligst at tilsende os produkter uden først at kontakte os og registrere dig hos vores servicecenter.

For at kunne fremsætte garantikrav er det en ufravigelig forudsætning, at du først kontakter vores servicecenter. Garantikrav skal fremsættes senest 14 dage efter, at fejlen eller manglen er konstateret, og inden garantiperioden udløber. Dette kræver det originale købsbevis og, hvis relevant, bekræftelse af den varerelaterede garantiforlængelse.

1. Behandlingstid - Vi behandler som udgangspunkt reklamationer inden for 14 dage efter modtagelsen i vores servicecenter. Hvis den oplyste behandlingstid i særlige tilfælde skulle blive overskredet, informerer vi dig i god tid.

2. Sliddele er generelt ikke omfattet af garantien! - Sliddele er: a) medfølgende, påmonterede og/eller installerede (genopladelige) batterier og b) alle modelafhængige sliddele (bl.a. remme, savklinger, indsatsværktøjer, slibeskiver, filtre, kulbørster osv.; se brugsanvisningen). Undtaget fra garantien er batterier, der er dybafladet eller har beskadigede huse og/eller batteripoler.

3. Prisoverslag - Vi kan reparere produkter, der ikke (længere) er dækket af garantien, mod beregning. På forespørgsel hos vores servicecenter kan du fremsende de defekte produkter for at få et prisoverslag og evt. skriftligt anmode servicecentret om at foretage reparation (pr. post, e-mail). Der vil ikke blive foretaget yderligere behandling uden din anmodning om reparation.

Garantivilkårene gælder kun i den version, der er gældende på tidspunktet for reklamationen og kan findes på vores websted (www.scheppach.com). Ved oversættelser er den tyske version altid gældende.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Tyskland)

Telefon: [phone] ·

E-Mail: [e-mail]

Internet: https://www.scheppach.com

Vi forbeholder os retten til at foretage ændringer i disse garantivilkår til enhver tid uden forudgående varsel.

Oversættelse af den originale overensstemmelseserklæring

Producent:

Scheppach GmbH

Vi erklærer under eget ansvar, at det her beskrevne produkt overholder de gældende direktiver og standarder.

Mærke: SCHEPPACH

Art.-betegnelse: GENOPLADELIGT

MULTIFUNKTIONSAPPARAT

BC-MFH400-X

Varenr. 5904820900

EU-direktiver:

2014/30/EU, 2006/42/EF,

2000/14/EF_2005/88/EF, 2011/65/EU*

* Genstanden, der beskrives ovenfor i erklæringen, opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

2006/42/EG - Bilag IV

Bemyndiget organ: TÜV SÜD Product Service GmbH

Zertifizierstelle

Ridlerstraße 65,

80339 München, Tyskland

Nummer: 0123

Certifikatnummer: M6A 011284 0442 Rev. 00

Anvendte standarder:

EN 62841-1:2015/A11:2022; EN 62841-4-2:2019;

EN 50636-2-91:2014; EN ISO 11680-1:2021;

EN ISO 11806-1:2022; EN ISO 12100:2010;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

Dokumentationsansvarlig:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

Vi ønsker deg mye glede og lykke til ved arbeider med ditt nye produkt.

Henvisning:

* = ikke absolutt inkludert i leveringsomfanget!

3 Leveringsomfang (fig. 1)

Pos. Antall Betegnelse

1. 2 x Batteri*
2. 1 x Fremre håndtak
   5a. 1 x Gummiring
   5b. 4 x Unbrakoskrue M5
3. 1 x Fremre rørskraft (beskjæringssaks)
4. 1 x Kjedesverd (føringsskinne)
5. 1 x Sagkjede
6. 1 x Fremre rørskraft (hekksaks)
7. 1 x Fremre rørskraft (trådtrimmer/gresstrimmer)

20a. 2 x Unbrakoskrue M6

Produktet skal kun monteres på det medfølgende motorhodet.

Trimmer:

a) Kontroller at deksler og beskyttelsesinnretninger ikke har skader og at de er festet korrekt. Bytt delene hvis det er nødvendig.
b) Produktet må aldri drives mens mennesker, spesielt barn eller dyr, er i nærheten.

5.2.3 Bedrift

5.4.1 Sikkerhet til personer

Produktet og emballasjematerialer er ikke et leketøy!

* = ikke absolutt inkludert i leveringsomfanget!

* = ikke inkludert i leveringsomfanget!

Før idriftsetting må produktet monteres komplett!

ADVARSEL

Fare for personskader!

- Bruk aldri produktet med én hånd!

Merknader:

Alle beskyttelsesdeksler må være montert når du arbeider med produktet!

Merknad:

Hvis trådenden ikke er synlig:

13.1.2 Skifte ut tråden i trådspolen (48) (fig. 30-34)

Alternativt kan du også skifte ut träden på trådspolen.

* = ikke inkludert i leveringsomfanget!

* = ikke inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

15.1 Reservedelsbestilling

• Modellbetegnelse
• Artikelnummer
• Data til typeskiltet

Henvisninger om litium-ion-batterier

Anvendte standarder:

EN 62841-1:2015/A11:2022; EN 62841-4-2:2019;

EN 50636-2-91:2014; EN ISO 11680-1:2021;

EN ISO 11806-1:2022; EN ISO 12100:2010;

EN IEC 55014-1:2021; EN IEC 55014-2:2021
