GEBRUIKSAANWIJZING BC-MFH400-X SCHEPPACH

NL Multifunctioneel accu apparaat | Vertaling van de originele gebruiksaanwijzing .... 103

1 Inleiding.... 104
2 Productbeschrijving (afb. 1-6) 104
3 Inhoud van de levering (afb. 1) 105
4 Beoogd gebruik.... 105
5 Veiligheidsvoorschriften 105
6 Technische gegevens 110
7 Uitpakken 111
8 Montage 111
9 Voor de ingebruikname.... 113
10 Bediening 114
11 Werkinstructies.... 115
12 Reiniging 118
13 Onderhoud 118
14 Opslag en transport.... 121
15 Reparatie en reserveonderdelen bestellen ..... 122
16 Afvalverwerking en hergebruik.... 122
17 Verhelpen van storingen 123
18 Garantievoorwaarden - Scheppach 20V IXES-serie .... 123
19 EU-conformiteitsverklaring.... 125
20 Explosietekening.... 579

Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoorschriften!
	Let op! Het niet in acht nemen van de op het product aangebrachte veiligheidstekens en waarschuwingen alsook het niet in acht nemen van de veiligheids- en bedieningsaanwijzingen kan tot ernstig of zelfs dodelijk let-sel leiden.
	Draag een veiligheidsbril.
	Draag gehoorbescherming.
	Draag altijd een veiligheidshelm!
	Draag veiligheidshandschoenen!

	Stevig schoeisel dragen!
	Snelheidsinstelling
	Stel het product niet bloot aan regen. Het product mag alleen in droge omgevingscondities worden gestationeerd, opgeslagen en gebruikt.
	Let op! Gevaar voor letsel door lopende messen.
	Zorg ervoor dat andere personen voldoende veiligheidsafstand aanhouden. Houd niet-betrokken personen uit de buurt van het product.Weggeslingerde voorwerpen en draaiende onderdelen kunnen ernstig letsel veroorza-ken.
	Zorg ervoor dat andere personen voldoende veiligheidsafstand aanhouden.
	Houd afstand van andere mensen en elektriciteitskabels.
	Kijk uit voor vallend materiaal.
	Voer onderhouds-, ombouw-, instel- en reini-gingswerkzaamheden alleen uit als de motor is uitgeschakeld en de accu is verwijderd.
	Lithium-ionen-accu
	Vulopening voor kettingzaagolie
	Montagerichting van de zaagketting
	snijlengte
	Lengte maaibalk
	Draairichting spoel.
	Draairichting grastrimmer.
	Diameter spoel.
	Materiaal afvoerrichting
	Diameter snijmes.
	Snijmes.
	Houd uw voeten uit de buurt van het inzet-gereedschap.
	Gebruik geen zaagblad.
	Gegarandeerd geluidsvermogensniveau van het product.
	Gegarandeerd geluidsvermogensniveau van het product.
	Het product voldoet aan de geldende Servi-sche richtlijnen.
	Het product voldoet aan de geldende EU-bepalingen.

1 Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijn- de wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ont- staan bij:

• Ondeskundige behandeling
- Het niet in acht nemen van de gebruikshandleiding
- Reparaties door derden, niet geautoriseerde vakmensen
- Inbouw en vervanging van niet-originele reserveonderdelen
- Gebruik dat niet conform de voorschriften is
- uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE0113.

Let op:

De gebruikshandleiding maakt deel uit van dit product.

Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u geva- ren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

2 Productbeschrijving (afb. 1-6)

1. Accu*
2. Achterste handgreep
3. Aan/uit-schakelaar

4. Buisas

5. Voorste handgreep

5a. Rubberen ring

5b. Inbusbouten M5

1. Beenbescherming

2. Vergrendeling (buisas)

3. Stergreep

4. Draagogen

5. hoofdschakelaar

6. Inschakelblokkering

7. Laadniveau-indicator (accu)

8. Voorste buisas (boomzaag)

9. Kettingzwaard (geleideblad)

10. Zaagketting

11. Olietank

12. Voorste buisas (heggenschaar)

13. Handgreep

14. maaibalk

15. Voorste buisas (motorzeis/grastrimmer)

20a. Inbusbouten M6

1. Veiligheidsafdekking (zijkant)

2. Draadsnijder

3. Spoelhuis

4. Veiligheidsafdekking (boven)

5. snijmes

6. Transportbescherming (snijmes)

7. Mesbescherming (heggenschaar)

8. Zwaard- en kettingbescherming

9. Draagriem

10. Afdekking

11. Moer M10

12. Klemschijf

13. Opnamespindel

14. Binnenflens

15. Externe flens

16. Bevestigingsmoer (kettingwielafdekking)

17. Kettingwielafdekking

18. Kettingspanschroef

19. Geleidepen

20. Kettingspanpen

21. Kettingwiel

22. Stelschroef (smering zaagketting)

23. karabijnhaak

24. Veiligheidslus

25. Ontgrendelingsknop (accu)

26. Accu-houder

27. Trekker (spoel)

28. spoel

29. hoekafstelling

30. ontgrendelhendel

31. Deksel

32. Ontgrendeling

33. Drukveer

34. Draaduitvoeroog

35. Inkeping
36. Inkeping (midden van spoel)
37. Smeernippel (boomzaag)
38. Smeernippel (heggenschaar)

* = niet altijd meegeleverd!

3 Inhoud van de levering (afb. 1)

Pos. Aantal Aanduiding

1. 2 x Accu*
2. 1 x Voorste handgreep
   5a. 1 x Rubberen ring
   5b. 4 x Inbusbout M5
3. 1 x Voorste buisas (boomzaag)
4. 1 x Kettingzwaard (geleideblad)
5. 1 x Zaagketting
6. 1 x Voorste buisas (heggenschaar)

7. 1 x Voorste buisas (motorzeis/grastrimmer)
   20a. 2 x Inbusbout M6

8. 1 x Veiligheidsafdekking (zijkant)

9. 1 x Spoelhuis

10. 1 x Veiligheidsafdekking (boven)

11. 1 x snijmes

12. 1 x Transportbescherming (snijmes)

13. 1 x Mesbescherming

14. 1 x zwaard- en kettingbescherming

15. 1 x Draagriem

16. 1 x Moer M10

A. 1 x Inbussleutel 4 mm

B. 1 x Inbussleutel 5 mm

C. 1 x Steeksleutel SW 8/10 mm

D. 1 x Montagesleutel (SW 19/21 mm, kruiskopschroevendraaier)

1 x Multifunctioneel accu apparaat

1 x Gebruikshandleiding

4 Beoogd gebruik

Het product mag alleen op de meegeleverde motorkop gemonteerd worden.

Motorzeis:

De motorzeis (gebruik van het snijmes) is geschikt voor het snoeien van lichte houtige gewassen, zwaar onkruid en kreupelhout.

Gazontrimmer:

De gazontrimmer (gebruik van de draadspoel met snijdraad) is geschikt voor het maaien van gazons, grasvelden en licht onkruid.

Heggenschaar:

Deze heggenschaar is geschikt voor het snoeien van heggen, bosjes en struiken.

Boomzaag (kettingzaag met telescopische steel):

De boomzaag is bedoeld om bomen te snoeien. De zaag is niet geschikt voor omvangrijke zaagwerkzaamheden, het kappen van bomen of het zagen van andere materialen dan hout.

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand- is niet volgens de voorschriften. Voor hieruit ontstane schade of verwondingen, van welke soort dan ook, is de gebruiker en niet de fabrikant aansprakelijk.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen, die het product bedienen of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloei- ende schade.

Het product mag uitsluitend met de originele onderdelen en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aangegeven afmetingen moeten in acht worden genomen.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

Verklaring van de signaalwoorden in de gebruikshandleiding

GEVAAR

Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.

⚠ WAARSCHUWING

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.

VOORZICHTIG

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.

LET OP

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.

5 Veiligheidsvoorschriften

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Het in de veiligheidsvoorschriften gebruikte begrip "Elektrisch gereedschap" is van toepassing op netgevoed elektrisch gereedschap (met netsnoer) of op accugevoed elektrisch gereedschap (zonder netsnoer).

⚠ WAARSCHUWING

Lees alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en technische gegevens die bij dit elektrische gereedschap zijn mee-geleverd.

Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

1) Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Rommel of slecht verlichte werkplaatsen kunnen leiden tot ongevallen.
b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gas of stof bevinden. Elektrisch apparaat produceert vonken, waardoor stof of dampen kunnen ontbranden.
c) Houd kinderen en andere personen tijdens het gebruik uit de buurt van het elektrische gereedschap. Bij afbuiging kunt u de controle over het elektrische apparaat verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekker samen met geaard elektrisch gereedschap. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schok.
b) Let op dat u geen fysiek contact maakt met geaarde onderdelen zoals bijv. buizen, radiatoren, elektrische haarden, koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
c) Houd elektrisch gereedschap uit de buurt van regen of vocht. Het indringen van water in een elektrisch apparaat vergroot het risico op een elektrische schok.
d) Gebruik het netsnoer niet om het elektrische gereedschap te dragen, aan op te hangen of om de stekker uit het stopcontact te trekken. Houd het netsnoer uit de buurt van hitte, scherpe randen of bewegende delen. Beschadigde of opgewikkelde snoeren verhogen het risico op een elektrische schok.
e) Als u met een elektrisch gereedschap in de open lucht werkt, gebruik dan alleen een verlengsnoer dat ook geschikt is voor gebruik buitenshuis. De toepassing van een voor buitenshuis gebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving niet kan worden verme- den, gebruik dan een aardlekschakelaar. Het ge- bruik van een aardlekschakelaar voorkomt het risico op een elektrische schok.

3) Veiligheid van personen

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.

b) Draag persoonlijke beschermingsmiddelen en ook altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, antislip-veiligheidsschoenen, een veiligheidshelm of gehoorbescherming, al naar gelang het soort gereedschap en de toepassing ervan, verkleint het risico op verwondingen.
c) Vermijd ingebruikname zonder toezicht. Controleer of het elektrisch gereedschap is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het gereedschap oppakt of draagt. Als u tijdens het dragen van het elektrische gereedschap uw vinger op de schakelaar hebt of het reeds ingeschakelde elektrische apparaat op de stroomvoorziening aansluit, kan dit tot letsel en ongevallen leiden.
d) Verwijder instelgereedschap of de moersleutel, voordat u het elektrische gereedschap inschakelt. Een gereedschap of sleutel dat/die zich in een draai-end onderdeel van het elektrische gereedschap bevindt, kan verwondingen veroorzaken.
e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele positie en zorg ervoor dat u altijd stabiel staat. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loszittende kleding, sieraden of lange haren kunnen worden vastgegrepen door bewegende delen.
g) Als stofafzuig- en -opvanginrichtingen kunnen worden gemonteerd, moeten deze worden aangesloten en juist worden toegepast. Het gebruik van een stofafzuiging kan gevaar door stof verminderen.
h) Voorkom een vals gevoel van zekerheid en houd u altijd aan de veiligheidsvoorschriften voor elektrische apparaten, ook als u ervaren bent met het elektrisch apparaat. Achteloos handelen kan in een fractie van een seconde tot ernstige verwondingen leiden.

4) Gebruik en behandeling van het elektrische gereedschap

a) Zorg dat het elektrische gereedschap niet overbelast raakt. Gebruik voor de werkzaamheden het daarvoor bedoelde elektrische gereedschap. Met het juiste elektrische apparaat werkt u beter en veiliger in het aangegeven vermogensbereik.
b) Gebruik geen elektrisch apparaat, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer in- of uitgeschakeld kan worden, is gevaarlijk en moet gerepareerd worden.
c) Trek de stekker uit het stopcontact en/of verwijder de uitneembare accu voordat u de apparaatinstellingen wijzigt, inzetstukken vervangt of het elektrische apparaat weglegt. Deze voorzorgsmaatregel voorkomt dat het elektrische gereedschap per ongeluk wordt gestart.
d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.

e) Voer zorgvuldig onderhoud uit aan elektrische apparaten en inzetstukken. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het elektrische gereedschap wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische apparaat eerst repareren. Veel ongevallen ontstaan door slecht onderhouden elektrische apparaten.

f) Houd snijgereedschap scherp en schoon. Zorgvul- dig onderhouden snijgereedschap met scherpe snij- randen klemt minder snel vast en is makkelijker te ge- bruiken.

g) Gebruik elektrische apparaten, inzetstuk, inzetstukken enz. overeenkomstig deze aanwijzingen. Houd daarbij rekening met de omstandigheden waarin gewerkt wordt en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere toepassingen dan het voorgeschreven gebruik kan leiden tot gevaarlijke situaties.

h) Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en gree- poppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

5) Gebruik en behandeling van het accugereedschap

a) Laad de accu's alleen op met laders die door de fabrikant zijn aanbevolen. Een oplader die voor de ene accu geschikt is, hoeft nog niet geschikt te zijn voor andere accu's. In een dergelijk geval kan brand ontstaan.

b) Gebruik alleen de hiervoor bedoelde accu's in de elektrische apparaten. Gebruik van andere accu's kan letsel veroorzaken en brandgevaar opleveren.

c) Houd de niet gebruikte accu verwijderd van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een overbrugging van de contacten kunnen veroorzaken. Een kortsluiting tussen de accucontacten kan tot schroeiplekken of brand leiden.

d) Bij verkeerde toepassing kan vloeistof uit de accu uittreden. Vermijd contact met deze vloeistof. Spoel de vloeistof bij toevallig contact af met water. Als de vloeistof in de ogen terechtkomt, moet u een arts consulteren. Uittredende accuvloeistof kan de huid irriteren of brandwonden veroorzaken.

e) Gebruik geen beschadigde of gewijzigde accu. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen en leiden tot vuur, explosie of gevaar voor letsel.

f) Stel een accu niet bloot aan vuur of te hoge temperaturen. Vuur of temperaturen boven 130 °C kunnen een explosie veroorzaken.

g) Neem alle aanwijzingen voor het opladen in acht en laad de accu of het accugereedschap nooit buiten het in de gebruikshandleiding aangegeven temperatuurbereik. Onjuist opladen of laden buiten het toegestane temperatuurbereik kan de accu verstoren en het brandgevaar verhogen.

6) Service

a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hier-mee wordt de veiligheid van het elektrische gereedschap gewaarborgd.
b) Voer nooit onderhoud aan beschadigde accu's uit. Al het onderhoud van accu's mag uitsluitend door de fabrikant of gevolmachtigde servicecentra worden uitgevoerd.

5.1 Algemene veiligheidsvoorschriften

a) Wees altijd voorzichtig, let op waar u mee bezig bent en ga verstandig te werk bij werkzaamheden met elektrisch gereedschap. Maak geen gebruik van elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Een moment van onachtzaamheid bij gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
b) Nationale voorschriften kunnen het gebruik van het product beperken.
c) Las regelmatig pauzes in en beweeg hierbij de handen om de doorbloeding te bevorderen.
d) Houd het product tijdens het werk altijd goed vast met beide handen. Zorg voor een veilige stand.

5.2 Veiligheidsvoorschriften voor grastrimmers en motorseizen

BELANGRIJK

VOOR GEBRUIK ZORGVULDIG DOORLEZEN

a) Lees de instructies zorgvuldig door. Zorg ervoor dat u bekend bent met de stelonderdelen en het correcte gebruik van het product.
b) Laat de machine nooit gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen of door kinderen. Lokale voorschriften kunnen de minimumleeftijd van de gebruiker beperken.
c) Merk op dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren voor andere personen of hun eigendommen.

5.2.2 Voorbereiding

a) Controleer afdekkingen en veiligheidsvoorzieningen op beschadigingen en kijk of ze goed zitten. Vervang ze indien nodig.
b) Bedien het product nooit als er mensen, vooral kinderen, of dieren in de buurt zijn.

5.2.3 Bedrijf

1. Draag altijd een veiligheidsbril.
2. Gebruik het product niet als u op blote voeten of met sandalen loopt. Draag stevig schoeisel en een lange broek.
3. Het gebruik van het product bij onweer is verboden - Bliksemgevaar!

4. Werk alleen bij daglicht of bij geschikt kunstlicht.

5. Gebruik het product nooit met defecte veiligheids- voorzieningen of zonder veiligheidsinrichtingen.

6. Let er voor en na het inschakelen op, dat zich geen handen of voeten binnen het bereik van de draaiende trimmer bevinden.

7. Schakel het product uit en verwijder de accu.

- Als u het product zonder toezicht achterlaat.

- Als u obstakels verwijdert.

- Als u het apparaat controleert, het reinigt, onderhoud uitvoert of instellingen aanbrengt.

- Wanneer vreemde voorwerpen in het product terechtkomen, bij ongewone geluiden of trillingen (controleer het product voordat u het opnieuw op schade).

1. Let er voor en na het inschakelen op, dat zich geen handen of voeten binnen het bereik van de draaiende trimmer bevinden.

2. Ventilatieopeningen moeten altijd vrij zijn.

5.2.4 Instandhouding en opslag

a) Het product moet worden losgekoppeld van de voeding (d.w.z. de verwisselbare accu's verwijderen) voordat onderhouds- of reinigingswerkzaamheden worden uitgevoerd.
b) Gebruik geen accessoires die niet door de fabrikant zijn aanbevolen. Dit kan leiden tot een elektrische schok of brand.
c) Controleer en onderhoud het product regelmatig op beschadigingen. Laat het product alleen in een erken-de werkplaats repareren.
d) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.

5.3 Veiligheidsvoorschriften voor heggenscharen

a) Gebruik de heggenschaar niet bij slechte weersomstandigheden, met name niet bij gevaar voor onweer. Dit vermindert het gevaar dat u door de bliksem kan worden getroffen.
b) Zorg dat alle netkabels zich buiten het snijbereik bevinden. Leidingen kunnen in hagen en struikjes verborgen liggen en onvoorzien door het mes worden aangesneden.
c) Houd de heggenschaar alleen aan de geïsoleerde handgrepen vast, omdat het snijmes of de eigen netkabel in aanraking kan komen met verborgen stroomleidingen. Als het mes in contact komt met een onder spanning staande kabel, kunnen de metalen onderdelen van het apparaat onder spanning komen te staan en elektrische schokken veroorzaken.
d) Houd alle lichaamsdelen uit de buurt van het mes. Probeer nooit om bij draaiende messen het snoei-materiaal te verwijderen of te snoeien materiaal vast te houden. De messen bewegen zich na het uitschakelen van de schakelaar verder. Een moment van onachtzaamheid bij gebruik van de heggenschaar kan tot ernstige verwondingen leiden.

e) Controleer of alle schakelaars zijn uitgeschakeld en of de accu is verwijderd, voordat u het vastgeklemde snoeimateriaal verwijdert of het product gaat onderhouden. Een onverwacht gebruik van de heggenschaar bij het verwijderen van vastgeklemd materiaal kan tot ernstige verwondingen leiden.
f) Draag de heggenschaar aan de greep bij stil- staand mes en let op dat u niet de schakelaar in- drukt. Het juist dragen van de heggenschaar vermin- dert het gevaar op onvoorzien gebruik en daardoor letsel door het mes.
g) Bij transport of het bewaren van de heggenschaar altijd de afdekking over het mes trekken. Een juiste bediening van de heggenschaar vermindert het gevaar voor letsel door het mes.

5.3.1 Veiligheidsvoorschriften voor heggenscharen met verlengd bereik

a) Draag hoofdbescherming als u boven uw hoofd werkt met de heggenschaar met verlengd bereik. Vallende takken kunnen ernstige verwondingen ver- porzaken.
b) Bedien de heggenschaar met verlengd bereik altijd met beide handen. Houd de heggenschaar met verlengd bereik met beide handen vast om te voorkomen dat u de controle verliest.
c) Verminder het risico op dodelijke elektrische schokken door de heggenschaar met verlengd bereik nooit in de buurt van elektriciteitskabels te gebruiken. Contact met of gebruik in de buurt van elektriciteitskabels kan leiden tot ernstig letsel of een dodelijke elektrische schok.

5.3.2 Overige veiligheidsvoorschriften

a) Draag bij de werkzaamheden met dit product altijd veiligheidshandschoenen, een veiligheidsbril, gehoorbescherming, stevige schoenen en een lange broek.
b) De heggenschaar is voor werkzaamheden bestemd, waarbij de bediener op de grond staat en niet op een ladder of overige instabiele oppervlakken.
c) Elektrisch gevaar, zorg voor ten minste 10 m afstand tot bovenleidingen.
d) Probeer niet om een geblokkeerde/vastgeklemde maaibalk los te maken, voordat u het product hebt uit- geschakeld en de accu hebt verwijderd. Er bestaat gevaar voor verwonding!
e) De messen moeten regelmatig worden gecontroleerd op slijtage. Laat ze indien nodig slijpen. Stompe messen overbelasten het product. De hieruit voortvloeiende schade valt niet onder de garantie.
f) Als u tijdens uw werkzaamheden met het product wordt onderbroken, beeindigt u eerst de huidige werkzaamheden en schakelt u vervolgens het product uit.
g) Bewaar niet-gebruikte elektrische apparaten buiten bereik van kinderen. Laat het elektrisch apparaat niet gebruiken door personen die er niet mee vertrouwd zijn of deze aanwijzingen niet hebben gelezen. Elektrische apparaten zijn gevaarlijk als ze door onervaren personen worden gebruikt.

5.4 Veiligheidsvoorschriften voor boomzagen

VOORZICHTIG

Houd uw handen uit de buurt van het inzetgereedschap, wanneer het product in bedrijf is.

5.4.1 Veiligheid van personen

a) Gebruik het Product nooit als u op een ladder staat.
b) Leun bij het gebruik van het product nooit te ver naar voren. Let altijd op een veilige stabiele positie en houdt altijd uw evenwicht. Gebruik de meegeleverde draagriem om het gewicht gelijkmatig over het lichaam te verdelen.
c) Ga nooit onder de tak staan die u wilt afzagen, om letsel door vallende takken te vermijden. Let ook op te-rugspringende takken om verwondingen te voorkomen. Werk nooit onder een hoek van ca. 60°.
d) Let erop dat er een terugslag van het apparaat kan ontstaan.
e) Breng de kettingbeschermer tijdens transport en opslag aan.
f) Vermijd onvoorziene ingebruikname van het product.
g) Bewaar het product buiten het bereik van kinderen.
h) Laat nooit andere personen, die niet bekend zijn met deze aanwijzingen, het product gebruiken.
i) Controleer of de zaagblad en zaagketting set niet meer draait als de motor stationair draait.
j) Controleer het product op losgeraakte bevestigings-elementen en beschadigde onderdelen.
k) Nationale voorschriften kunnen het gebruik van het product beperken.
I) Het is noodzakelijk om voor gebruik en na laten vallen of andere stoten een dagelijkse inspectie uit te voeren om significante schade of defecten vast te stellen.
m) Draag altijd stevig schoeisel en een lange broek wanneer u het product gebruikt. Gebruik het product niet als u op blote voeten of met open sandalen loopt. Vermijd het dragen van loszittende kleding of kleding met hangende koordjes of dassen.
n) Gebruik het product niet als u moe bent of onder invloed bent van drugs, alcohol of medicamenten. Bedien geen producten als u moe bent.
o) Houd het product, de zaagblad en zaagketting set en de bescherming van de snijtoebehoren in een goede gebruikstoestand.

5.4.2 Overige veiligheidsvoorschriften

a) Draag bij de werkzaamheden met dit product altijd veiligheidshandschoenen, een veiligheidsbril, gehoorbescherming, stevige schoenen en een lange broek.
b) Houd het product uit de buurt van regen of vocht. Het binnendringen van water in het product verhoogt het risico op een elektrische schok.
c) Controleer voor gebruik de veiligheidstoestand van het product, in het specifiek het zwaard en de zaagketting.
d) Elektrisch gevaar, zorg voor ten minste 10 m afstand tot bovenleidingen.

5.4.3 Gebruik en behandeling

a) Start het product nooit voordat het zaagblad, de zaagketting en beschermkap van het kettingwiel correct gemonteerd zijn.

b) Zaag geen hout dat op de grond ligt en probeer geen wortels door te snijden die uit de grond steken. Voorkom in ieder geval dat de zaagketting in de grond wordt gestoken, anders wordt de zaagketting onmiddellijk bot.

c) Als u per ongeluk een hard voorwerp raakt met het product, schakel dan onmiddellijk de motor uit en controleer het product op eventuele schade.

d) Las regelmatig pauzes in en beweeg hierbij de handen om de doorbloeding te bevorderen.

e) Als het product voor onderhoud, inspectie of opslag wordt stilgezet, schakelt u de motor uit, verwijdert u de accu en controleert u of alle roterende onderdelen tot stilstand zijn gekomen. Laat het product afkoelen voordat u deze gaat controleren, instellen enz.

f) Onderhoud het product zorgvuldig. Controleer of bewegende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het product wordt beïnvloed. Laat beschadigde onderdelen voor gebruik van het elektrische product eerst repareren. Veel ongevallen ontstaan door slecht onderhouden producten.

g) Houd snijgereedschap scherp en schoon. Zorgvuldig onderhouden snijgereedschap met scherpe snijranden klemt minder snel vast en is makkelijker te gebruiken.

h) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd deskundig personeel repareren met uitsluitend originele reserveonderdelen. Hier-mee wordt de veiligheid van het elektrische gereedschap gewaarborgd.

Restrisico's

Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Snijwonden.
• Beschadiging van de ogen als er geen voorgeschreven oogbescherming wordt gedragen.
• Beschadiging van het gehoor, als de voorgeschreven gehoorbescherming niet wordt gedragen.
• Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.
• Gebruik het product zoals in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw product.
• Bovendien kunnen er ondanks alle getroffen voorzie- ningen verborgen restrisico's bestaan.

WAARSCHUWING

Dit elektrisch apparaat genereert een elektromagnetisch veld als het is ingeschakeld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat het elektrische apparaat wordt gebruikt.

WAARSCHUWING

Bij langdurige werkzaamheden kunnen door de trillingen stoornissen in de doorbloeding in de handen van de gebruiker optreden (witte vinger syndroom).

Raynaud-syndroom (dove vingers) is een vaatziekte, waarbij kleine bloedvaten in de vingers en tenen acuut verkrampen. De desbetreffende lichaamsdelen worden dan niet meer voldoende van bloed voorzien waardoor ze een bleke kleur krijgen. Het frequente gebruik van trillende producten kan zenuwbeschadigingen veroorza-ken bij personen met een verminderde doorbloeding (bijv. rokers, diabetici).

Als u ongewone beperkingen bespeurt, stopt u direct de werkzaamheden en raadpleegt u een arts.

LET OP

Het product maakt deel uit van de 20V IXES serie en mag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie worden opgeladen. Let hierbij op de specificaties van de fabrikant.

WAARSCHUWING

Neem de veiligheidsvoorschriften en aanwijzingen voor het opladen en het juiste gebruik in acht zoals in de gebruikshandleiding van uw accu en oplader van de 20V IXES serie aangegeven. Een gedetailleerde beschrijving voor het laadproces en overige informatie vindt u in deze afzonderlijke bediening.

Heggenschaar:
Snijdiameter	24 mm
Zwaard hoekafstelling °	+90°/0°/-75° (165°)
Snijlengte	390 mm
toerental heggenschaar max.	880/1100/1360 min ^-1
Totale lengte	2,35 m
Boomzaag:
Lengte geleideblad	295 mm
Snijlengte	254 mm
Geleideblad type	AL10-39-507P
Zaagkettingdeling	3/8"/9,525 mm
Type zaagketting	3/8.050-39
Dikte aandrijfelementen	1,27 mm
Aandrijfrondsel	7x9,525 mm
Inhoud olietank	140 ml
Snijsnelheid boomzaag	12/15/18 m/s
Totale lengte	2,15 m
Gewicht (zonder accu)
Motoreenheid	3,37 kg
Grastrimmer (opzetstuk)	1,45 kg
Motorzeis (opzetstuk)	1,56 kg
Heggenschaar (opzetstuk)	2,17 kg
Boomzaag (opzetstuk)	1,63 kg

Technische wijzigingen voorbehouden!

Geluid en trilling

WAARSCHUWING

Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, draag dan geschikte gehoorbescherming voor u en personen in de omgeving.

De geluids- en trillingswaarden zijn bepaald volgens EN 62841-1.

Geluidswaarden

Gazontrimmer:
Geluidsdruk L_pA	79,8 dB
Geluidsvermogen L_wA	91,7 dB
Meetonzekerheid K_wA	1,92 dB
Motorzeis:
Geluidsdruk L_pA	98,4 dB
Geluidsvermogen L_wA	109,3 dB
Meetonzekerheid K_wA	2,39 dB
Heggenschaar:
Geluidsdruk L_pA	98,4 dB
Geluidsvermogen L_wA	109,3 dB
Meetonzekerheid K_wA	2,39 dB
Boomzaag:
Geluidsdruk L_pA	98,4 dB
Geluidsvermogen L_wA	109,3 dB
Meetonzekerheid K_wA	2,39 dB

Trillingskenwaarden (hand-arm-trilling)

Gazontrimmer A_hv	3,196 / 3,193 m/s ^2
Motorzeis A_hv	1,687 / 3,196 m/s ^2
Heggenschaar A_hv	1,776 / 1,568 m/s ^2
Boomzaag A_hv	1,854 / 1,738 m/s ^2
Meetonnauwkeurigheid K_pA	1,5 m/s ^2

De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn gemeten volgens een standaardtestmethode en kunnen worden gebruikt om elektrische apparaten met elkaar te vergelijken.

De aangegeven geluidsemissiewaarden en de aangegeven totale trillingswaarde kunnen ook worden gebruikt als voorlopige indicatie van de belasting.

WAARSCHUWING

De geluidsemissies en de trillingsemissiewaarde kunnen van de opgegeven waarde afwijken wanneer de machine daadwerkelijk wordt gebruikt. Dit is afhankelijk van de wijze waarop het elektrische apparaat wordt gebruikt en de aard van het werkstuk dat wordt bewerkt.

Probeer om de belasting zo gering mogelijk te houden. Zo kan bijvoorbeeld de werktijd worden beperkt. Hierbij moeten alle aspecten van de bedrijfscyclus in aanmerking worden genomen (zoals de tijd dat de machine uitgeschakeld is en de tijd dat deze ingeschakeld is, maar onbelast draait).

7 Uitpakken

WAARSCHUWING

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed!

Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Meld eventuele schade direct bij het transportbedrijf dat het product heeft bezorgd. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.

• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.

• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.

• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

8 Montage

GEVAAR

Gevaar voor letsel!

Als een onvolledig gemonteerd product wordt gebruikt, kan dit ernstig letsel veroorzaken.

• Gebruik het product pas nadat het volledig gemonteerd is.
• Voor elk gebruik een visuele inspectie uitvoeren om te controleren of het product compleet is en geen beschadigde of versleten onderdelen bevat. Veiligheids- en veiligheidsinrichtingen moeten intact zijn.

WAARSCHUWING

Gevaar voor letsel!

Neem de accu voor alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, werktuigwissel enz.) alsook bij het transport en het bewaren uit het elektrische gereedschap. Bij onvoorzien indrukken van de aan/uit-schakelaar bestaat gevaar voor letsel.

WAARSCHUWING

Zorg er altijd voor dat het inzetgereedschap correct is aangebracht!

- Plaats het product op een vlak, recht oppervlak.

Benodigd gereedschap:

• Inbussleutel 4 mm (A)
• Inbussleutel 5 mm (B)
• Steeksleutel SW 8/10 mm (C)
• Montagesleutel (D)

- Kruiskopschroevendraaier/schroevendraaier met platte kop*

* = niet altijd meegeleverd!

8.1 Voorste handgreep (5) monteren (afb. 1-3)

Monteer de voorste handgreep (5) op de buisas (4):

1. Draai eerst de inbusschroeven M5 (5b) los en verwijder de rubberen ring (5a) op de voorste handgreep (5). Gebruik de inbussleutel 4 mm (A).

2. Plaats de rubberen ring (5a) op de buisas (4).

3. Bevestig de beenbescherming (6) aan de onderkant van de rubberen ring (5a). Zorg ervoor dat de rubberen ring (5a) in de uitsparing op de pootbescherming (6) zit.

4. Plaats de voorste handgreep (5) van bovenaf op de rubberen ring (5a) zodat de schroefgaten van de beenbescherming (6) en de voorste handgreep (5) op elkaar liggen.

5. Zet de voorste handgreep (5) vast met de vier inbus-schroeven M5 (5b). Gebruik de inbussleutel 4 mm (A). Let op dat de beenbescherming (6) naar links (in de richting van de gebruiker) gemonteerd is.

8.2 Veiligheidsafdekkingen monteren (21/24) (afb. 1, 4)

GEVAAR

Gevaar voor letsel!

Als een onvolledig gemonteerd product wordt gebruikt, kan dit ernstig letsel veroorzaken.

- Gebruik het product pas nadat het volledig gemonteerd is.

- Voor elk gebruik een visuele inspectie uitvoeren om te controleren of het product compleet is en geen beschadigde of versleten onderdelen bevat. Veiligheids- en veiligheidsinrichtingen moeten intact zijn.

1. Bevestig de beide veiligheidsafdekkingen (21/24) op de daarvoor bestemde houder op de buisas (20).

2. Bevestig de beide veiligheidsafdekkingen (21/24) met de beide inbusschroeven M6 (20a). Gebruik de inbus-sleutel 5 mm (B).

8.3 De spoelhuis (23) monteren/ demonteren (afb. 1, 5-7)

De voorste buisas motorzeis/gazontrimmer (20) kan met het spoelhuis (23) als gazontrimmer worden gebruikt.

1. Verwijder de moer M10 (31) en de afdekking (30) van de opnamespindel (33). Let op linkse schroefdraad! Gebruik de montagesleutel (D).
2. De moer M10 (31) en de afdekking (30) zijn niet nodig voor de montage van het spoelhuis (23). De binnenflens (34) en de klemschijf (32) blijven op de opnamespindel (33).
3. Houd de binnenste flens (34) door de buitenste flens (35) met behulp van een inbussleutel 5 mm (B).
4. Draai het spoelhuis (23) linksom op de opnamespindel (33) en bevestig het spoelhuis (23) handvast op de opnamespindel (33).
5. De demontage van het spoelhuis (23) gebeurt in de omgekeerde volgorde.

Let erop dat de draairichting van het spoelhuis (23) overeen moet komen met de richting van de pijl op de veiligheidsafdekking (21) (afb. 4).

8.4 Het snijmes (25) monteren/ demonteren (afb. 1, 8, 9)

De voorste buisas voor de motorzeis / gazontrimmer (20) kan met het snijmes (25) als motorzeis worden gebruikt.

1. Verwijder de moer M10 (31), de afdekking (30) en de klemschijf (32) van de opnamespindel (33). Let op linkse schroefdraad! Gebruik de montagesleutel (D).
2. De binnenflens (34) blijft op de opnamespindel (33) zitten.

3. Plaats het snijmes (25) op de binnenflens (34). Let erop dat de draairichting van het snijmes (25) overeen moet komen met de richting van de pijl op de veiligheidsafdekking (21) (afb. 4).

4. Schuif vervolgens de klemschijf (32) en de afdekking (30) op de opnamespindel (33).

5. Bevestig het snijmes (25) met de moer M10 (31).

6. Draai de moer M10 (31) vast met de montagesleutel (D). Houd hiervoor de binnenflens (34) door de buitenflens (35) met behulp van de inbussleutel 5 mm (B).

7. Verwijder de mesbescherming (27) van het snijmes (25).

8. De demontage van het snijmes (25) gebeurt in de omgekeerde volgorde.

8.5 Monteer het kettingzwaard (14) en de zaagketting (15) (afb. 1, 10-13)

WAARSCHUWING

Gevaar voor letsel bij het hanteren van de zaagketting of het zwaard!

– Draag snijbestendige handschoenen.

LET OP

Stompe messen overbelasten het product! Gebruik het product niet met een defecte of overmatig versleten snij-inrichting.

Aanwijzingen:

• Een nieuwe zaagketting rekt op en moet vaker worden opgespannen. Controleer de kettingspanning regelmatig na elke snede en stel deze zo nodig bij.
• Gebruik alleen zaagkettingen en zaagbladen die voor dit product ontworpen zijn.

VOORZICHTIG

Een verkeerd gemonteerde zaagketting leidt tot ongecontroleerd zaaggedrag van het product!

Let bij het monteren van de zaagketting op de voorge-schreven looprichting!

1. Draai de bevestigingsmoer (36) linksom om de kettingwielafdekking (37) te verwijderen. Gebruik de steeksleutel SW 8/10 mm (C).
2. Draai de kettingspanschroef (38) linksom om de kettingspanning los te maken. Gebruik de montagesleutel (D).
3. Leg de zaagketting (15) in een lus zodat de snijkanten rechtsom uitgelijnd zijn. Volg de symbolen (pijlen) boven het kettingwiel (41) om de zaagketting (15) uit te lijnen.
4. Steek de zaagketting (15) in de groef van het kettingzwaard (14).
5. Leid de zaagketting (15) rond het kettingwiel (41) en controleer de uitlijning van de zaagketting (15). Controleer of de tanden van de zaagketting (15) goed in het kettingwiel (41) grijpen.
6. Steek het kettingzwaard (14) in de geleidepen (39) en de kettingspanpen (40). De geleidepen (39) moet in het sleufgat zitten en de kettingspanpen (40) moet in het onderste gat van het kettingzwaard (14) zitten.
7. Plaats het kettingwielafdekking (37) weer terug.

8. Draai de bevestigingsmoer (36) rechtsom tot handvast.

9. Controleer de passing van de zaagketting (15) nogmaals en span de zaagketting zoals onderZaagketting (15) spannen (afb. 1, 10, 13, 14), ▶ Pagina 113 beschreven.

Aanwijzing:

Draai de bevestigingsmoer pas vast na het instellen van de kettingspanning.

8.6 Zaagketting (15) spannen (afb. 1, 10, 13, 14)

WAARSCHUWING

Gevaar voor letsel door wegspringende zaagketting!

Een onvoldoende gespannen zaagketting kan tijdens het gebruik losraken en letsel veroorzaken.

• Controleer regelmatig de spanning van de zaagketting.
• De zaagkettingspanning is te laag als de aan-drijfschakels uit de groef aan de onderkant van het geleideblad komen.

• Versterk de zaagketting goed als de zaagkettingspanning te laag is.

• Draai de bevestigingsmoer (36) met de steeksleutel SW 8/10 mm (C) met enkele omwentelingen los.

• Stel de kettingspanning af met behulp van de kettingspanschroef (38).

Gebruik de montagesleutel (D).

• Rechtsom - verhoogt de kettingspanning
• Linksom - vermindert de kettingspanning

De zaagketting (15) mag niet doorhangen, maar moet in het midden van het kettingzwaard (14) 1-2 millimeter van het kettingzwaard (14) getrokken kunnen worden.

1. Draai de zaagketting (15) met de hand om te controle- ren of deze goed loopt. Het moet vrij in het ketting- zwaard (14) glijden.
2. Schroef de bevestigingsmoer (36) weer vast.

De zaagketting is correct gespannen als deze niet doorhangt op het kettingzwaard en helemaal rond kan worden getrokken met de gehandschoende hand. Wanneer u met 9 N (ca. 1 kg) trekkracht aan de zaagketting trekt, mogen de zaagketting en het kettingzwaard niet meer dan 2 mm uit elkaar liggen.

Aanwijzing:

• De spanning van een nieuwe ketting moet na enkele minuten werken worden gecontroleerd en bijgesteld.
• Het spannen van de zaagketting moet gebeuren op een schone plaats, vrij van zaagsel en dergelijke.
• Het correct spannen van de zaagketting is voor de veiligheid van de gebruiker en vermindert of voorkomst slijtage en schade aan de ketting.
• Wij raden de gebruiker aan om de kettingspanning te controleren voordat hij voor de eerste keer aan het werk gaat. De zaagketting is correct gespannen als deze niet doorhangt aan de onderzijde van het zwaard en helemaal rond kan worden getrokken met de gehandschoende hand.

LET OP

Tijdens het werken met de zaag warmt de zaagketting op en wordt daardoor iets langer. Dit "opnieuw verlengen" is vooral te verwachten bij nieuwe zaagkettingen.

9 Voor de ingebruikname

9.1 Kettingzaagolie bijvullen (afb. 1, 14)

LET OP

Productbeschadiging!

Als het product zonder olie, met te weinig olie of met afgewerkte olie wordt gebruikt, kan dit leiden tot schade aan het product.

• Vullen met olie vóór ingebruikname. Het product wordt zonder olie geleverd.
• Gebruik geen afgewerkte olie!
• Controleer het oliepeil elke keer dat u de accu vervangt.

LET OP

Milieuschade!

Uitgelopen olie kan het milieu ernstig verontreinigen. De vloeistof is zeer giftig en kan snel tot waterverontreini- ging leiden.

• Olie alleen op een vlakke, verharde ondergrond vullen/aftappen.
• Gebruik een vulpijp of trechter.
  – Vang afgetapte olie in een geschikte container op.
• Veeg gemorste olie direct zorgvuldig weg en verwijder de doek conform de lokale voorschriften.
• Verwijder olie conform de lokale voorschriften.

De kettingspanning en kettingsmering hebben een aanzienlijke invloed op de levensduur van de zaagketting.

De zaagketting wordt automatisch gesmeerd tijdens het gebruik van het product. Om de zaagketting goed te smeren, moet er altijd voldoende kettingzaagolie in de olietank zijn. Controleer regelmatig de resterende hoeveelheid olie in het oliereservoir.

Aanwijzingen:

* = niet meegeleverd!

• Het deksel is voorzien van een verliesbeveiliging.
• Vul de kettingzaag alleen met milieuvriendelijke kwalitatieve kettingsmeerolie* (volgens RAL-UZ 48).

• Voordat u het product inschakelt, moet u ervoor zorgen dat de olietankdop op zijn plaats zit en gesloten is.

• Open de olietank (16). Schroef hiervoor de olietankdop (16) linksom los.

• Gebruik een trechter* om te voorkomen dat er olie weglekt.
• Vul de kettingsmeerolie voorzichtig bij. Inhoud olietank: max. 100 ml.

• Draai de olietankdop (16) rechtsom los om de olietank (16) af te sluiten.

• Veeg gemorste olie direct zorgvuldig weg en verwijder de doek* conform de lokale voorschriften.

• Om de smering van de zaagketting te controleren, houdt u het product met de zaagketting boven een vel papier en geeft u enkele seconden vol gas. Op het papier kunt u zien of de kettingsmering werkt.

9.2 Voorste buisas (13/17/20) monteren (afb. 1, 15)

1. Verwijder de beschermkap van de geselecteerde voorste buisas (13/17/20).
2. Draai de stergreep (8) los.
3. Trek de vergrendeling (7) naar buiten en draai het naar rechts of links tot aan de aanslag.
4. Schuif de geselecteerde voorste buisas (13/17/20) op de buisas (4). Zorg ervoor dat de boring uitgelijnd is met de vergrendeling (7).
5. Draai de voorste buisas (13/17/20) met lichte draaibewegingen tot de voorste buisas (13/17/20) tot aan de aanslag in de buisas (4) zit.
6. Draai de vergrendeling (7) naar de uitgangspositie. De vergrendeling (7) klikt hoorbaar vast.
7. Fixeer de voorste booras (13/17/20) met de stergreep (8).

9.3 Draagriem (29) aanbrengen (afb. 16-18)

Aanwijzingen:

Het product mag alleen met de draagriem gebruikt worden.

Balanceer het product eerst wanneer het uitgeschakeld is.

1. Doe de draagriem (29) om.
2. Stel de riemlengte zo in, dat de karabijnhaak (43) zich ca. een handbreedte onder de rechter heup bevindt.
3. Bevestig de karabijnhaak (43) aan het draagoog (9).
4. Laat het product uitpendelen.

Aanwijzingen:

Het product mag het inzetgereedschap maar net raken met het inzetgereedschap in een normale werkpositie.

In noodgevallen kan er aan de veiligheidslus (44) aan de draagriem (29) worden getrokken. Het product wordt dan direct losgekoppeld van de draagriem (29) en valt op de grond.

WAARSCHUWING

Controleer de veiligheidslus voor elk gebruik!

9.4 Accu (1) in de accu-houder (46) plaatsen/verwijderen (afb. 19)

VOORZICHTIG

Gevaar voor letsel!

Plaats de accu pas, als het accu-gereedschap klaar is voor gebruik.

Accu plaatsen

1. Schuif de accu's (1) in de accu-houders (46). De accu's (1) klikken hoorbaar vast.

Accu uitnemen

1. Druk op de ontgrendelknop (45) van de accu (1) en trek de accu (1) uit de accu-houders (46).

9.4.1 Laadstatusindicator (12) (afb. 20)

De laadindicator (12) signaleert de laadindicator van de accu (1).

De laadindicator van de accu wordt weergegeven door het branden van de betreffende LED-lamp.

1. Druk op de knop op de laadniveau-indicator (12) om het laadniveau te controleren.

3 LEDs branden Accu volledig opgeladen

2 LEDs branden Accu gedeeltelijk opgeladen

1 LED brandt De accu moet worden opgeladen

10 Bediening

LET OP

Het product voor de ingebruikstelling in ieder geval volledig monteren!

WAARSCHUWING

Gevaar voor letsel!

De aan/uit-schakelaar en de veiligheidsschakelaar mo- gen niet worden vergrendeld!

– Werk niet met het product als de schakelaars beschadigd zijn. De aan/uit-schakelaar en de veiligheidsschakelaar moeten het product uitschakelen als ze worden losgelaten.
- Voor elk gebruik moet u controleren of het product correct werkt.

WAARSCHUWING

Elektrische schok en schade aan het product mogelijk!

Contact met een stroomvoerende leiding tijdens het snoeien kan leiden tot een elektrische schok. Het snoeien in vreemde objecten kan leiden tot schade aan de maaibalk.

- Doorzoek heggen en struiken op verborgen voorwerpen, zoals stroomdraden, draadafscheidingen en plantensteunen, voordat u gaat snoeien

LET OP

Let op dat de omgevingstemperatuur, tijdens de werkzaamheden niet hoger is dan 50 °C en niet lager is dan -20 °C.

LET OP

Het product maakt deel uit van de 20V IXES serie en mag alleen met accu's uit deze serie worden gebruikt. Accu's mogen alleen met opladers uit deze serie worden opgeladen. Let hierbij op de specificaties van de fabrikant.

GEVAAR

Gevaar voor letsel!

Als het product vastzit, probeer het product er dan niet met geweld uit te trekken.

- Zet de motor af.

- Gebruik een hefboomarm of wig om het product vrij te krijgen.

WAARSCHUWING

Controleer de veiligheidsvoorzieningen regelmatig voor elk gebruik. Defecte veiligheidsvoorzieningen kunnen leiden tot ernstige letsels!

10.1 Product in-/uitschakelen (afb. 1)

WAARSCHUWING

Risico op letsel door terugslag!

- Gebruik het product nooit met één hand!

Aanwijzingen:

Met de aan/uit-schakelaar kunt u het toerental traploos regelen. Hoe dieper u de aan/uit-schakelaar indrukt, hoe hoger het toerental.

Let er voor het inschakelen op dat het product geen voor-werpen aanraakt.

Bij gebruik van de motorzeis (20):

1. Verwijder de transportbescherming (26) van het snijmes (25).

Wanneer u de heggenschaar (17) gebruikt:

1. Verwijder de mesbescherming (27) van de maabalk (19).

Bij gebruik van de boomzaag (13):

1. Controleer of er kettingzaagolie in de olietank (16) zit.
2. Vul kettingzaagolie bij voordat de olietank (16) leeg is, zoals beschreven onder 9.1.
3. Trek het zwaard- en de kettingbescherming (28) van het kettingzwaard (14) af.

Het toerental kan ook tijdens het gebruik worden gewijzigd.

U kunt kiezen uit 3 snelheidsinstellingen:

Langzaam Medium Snel

Inschakelen

1. Druk op de hoofdschakelaar (10) totdat de LED brandt.
2. Selecteer de snelheidsinstelling.
3. Houd het product met uw linkerhand vast aan de voorste handgreep (5) en met uw rechterhand aan de achterste handgreep (2). Duim en vingers moeten de handgrepen (2, 5) stevig omsluiten.
4. Pak de inschakelblokkering (11) op de achterste handgreep (2) vast.
5. Houd de inschakelvergrendeling (11) ingedrukt.
6. Voor het inschakelen van het product drukt u de aan/uit-schakelaar (3) in met de duim.

Aanwijzingen:

Het is niet nodig om de inschakelblokkering na het starten van het product ingedrukt te houden. De inschakelblokkering moet een onvoorzien starten van het product verhinderen.

Als u het product niet gebruikt, blijft de LED op de hoofdschakelaar nog 1 minuut branden. Het product wordt dan automatisch uitgeschakeld.

Uitschakelen

1. Voor het uitschakelen, laat u de aan/uit-schakelaar (3) los.
2. Druk op de hoofdschakelaar (10) totdat de LED uit gaat.
3. Monteer altijd de meegeleverde transportbeveiliging (26), kettingzwaard- en kettingbescherming (28) en mesbescherming (27) nadat u met het product gewerkt hebt.

10.2 overbelastingsbeveiliging

Bij overbelasting van de accu schakelt deze vanzelf uit. Na een afkoeltijd (variërend in tijd) kan het product weer worden ingeschakeld.

11 Werkinstructies

GEVAAR

Gevaar voor letsel!

Dit hoofdstuk behandelt de basistechniek voor het gebruik van het product.
De hier verstrekte informatie vervangt niet de jarenlange opleiding en ervaring van een vakman.
Vermijd werkzaamheden waarvoor u niet voldoende ge- kwalificeerd bent!
Onzorgvuldig gebruik van het product kan ernstig letsel of zelfs de dood tot gevolg hebben!

VOORZICHTIG

Na het uitschakelen loopt het product na. Wacht tot het product volledig tot stilstand is gekomen.

Aanwijzingen:

Let er voor het inschakelen op dat het product geen voor-werpen aanraakt.

Enige geluidsoverlast van dit product is onvermijdelijk. Stel werkzaamheden met lawaai uit tot goedgekeurde en aangewezen tijden. Houdt u evt. aan de rusttijden.

Werk alleen op vrije, vlakke oppervlakken met het inzetgereedschap.

Inspecteer het te snijden gebied zorgvuldig en verwijder alle vreemde voorwerpen.

Vermijd het stoten tegen stenen, metaal of andere obstakels.

Het inzetgereedschap kan beschadigd raken en er bestaat een risico op terugslag.

• Voorgeschreven beschermende uitrusting dragen.
- Let op dat overige personen zich op een veilige afstand bevinden ten opzichte van uw werkomgeving. Een ieder die de werkomgeving betreedt, moet een persoonlijke beschermingsuitrusting dragen. Fragmenten van het werkstuk of gebroken inzetstukken kunnen wegvliegen en verwondingen veroorzaken, ook buiten het directe werkbereik.

• Als er vreemde voorwerpen worden aangetroffen, schakelt u het product direct uit en verwijdert u de accu. Controleer het product op beschadigingen en voer de noodzakelijke reparaties uit voordat u het product opnieuw start en ermee gaat werken. Indien het product bij het starten ongewoon sterk trilt, moet deze direct worden onderzocht.
• Houd het elektrisch gereedschap aan de geïsoleerde greepvlakken vast, als u werkzaamheden uitvoert, waarbij het inzetstuk verborgen stroomsnoeren kan raken. Als de machine in contact komt met een onder spanning staande kabel, kunnen de metalen onderdelen van het apparaat onder spanning komen te staan en elektrische schokken veroorzaken.
• Het gebruik van het product bij onweer is verboden - Bliksemgevaar!
• Controleer het product voor elk gebruik op zichtbare defecten, zoals losse, versleten of beschadigde onderdelen.
• Product inschakelen en pas daarna het te bewerken materiaal toevoeren.
• Oefen niet te veel druk uit op het product. Laat het product het werk doen.
• Houd het product tijdens het werk altijd goed vast met beide handen. Zorg voor een veilige stand.
  • Voorkom een onnatuurlijke lichaamshouding.
• Controleer of de draagriem in een comfortabele positie is, zodat u het product gemakkelijker kunt vasthouden.

11.1 Motorzeis/gazontrimmer

LET OP

Alle veiligheidsafdekkingen moeten aangebracht zijn wanneer u met het product werkt!

Aanwijzing:

Controleer de nylondraad regelmatig op beschadigingen en of de snijdraad nog steeds de door de draadsnijder aangegeven lengte heeft.

• Houd het inzetgereedschap niet schuin.
- Gras kan het beste worden gesnoeid, als dit droog en niet te hoog is.
- Vermijd het aanraken van vaste obstakels (stenen, muren, hekken etc.).
- Gebruik het product niet om wildgroei of kreupelhout te maaien.
- Om technische redenen wikkelen tijdens het gras nat gras en onkruid zich om de aandrijfas onder de veiligheidsafdekking (21). Verwijder dit omdat de motor anders door hoge wrijving oververhit raakt (afb. 21).

11.1.1 Snijdraad langer maken (afb. 1, 22, 31)

De gazontrimmer wordt met een gevulde spoel (48) geleverd.

De draad slijt tijdens de werkzaamheden.

Om ervoor te zorgen dat de nieuwe draad wordt toegevoerd, drukt u de trigger (47) aan de spoel (48) bij draaiende motor krachtig op de grond.

Als de draden aanvankelijk langer zijn dan de snijcirkel aangeeft, wordt deze automatisch door de draadsnijder (22) tot de juiste lengte ingekort.

Aanwijzingen:

Controleer de nylondraad regelmatig op beschadigingen en of de snijdraad nog steeds de door de draadsnijder aangegeven lengte heeft.

Als er geen einde van de draad zichtbaar is:

1. Vervang de spoel (48) zoals in 13.1.1 beschreven.

11.1.2 Gras snijden (afb. 23)

1. Snij het gras, door het product naar links en rechts te zwenken.
2. Snij langzaam en houd bij het snijden het product ca. 30° naar voren gekanteld.
3. Snij lang gras in gedeeltes van boven naar beneden.

11.2 heggenschaar

11.2.1 Hoekafstelling (Afb. 1, 24-26)

WAARSCHUWING

Schakel het product uit en verwijder de accu!

De heggenschaar (17) kan door het draaien van de mes-kop tussen +90° tot -75° worden aangepast aan de werk-omstandigheden.

1. Druk beide ontgrendelhendels (49) op de handgreep (18) in en stel deze in op de gewenste positie.
2. Gebruik hiervoor de handgreep (18).
3. Laat de beide ontgrendelhendels (49), totdat deze in de tanden vastgrijpen.
4. Controleer voor de ingebruikname of de ontgrendelhendels (49) correct zijn vastgeklikt.

LET OP

Het inzetgereedschap mag alleen worden gebruikt als beide ontgrendelhendels zijn ingeschakeld!

11.2.2 Snijtechnieken

• Snij dikke takken eerst weg met de snoeischaar.
• Met de dubbelzijdige maabalk is het mogelijk om een snede in beide richtingen te maken of door pendelbewegingen van de ene zijde naar de andere zijde te gaan.
• Beweeg bij een verticale snede het product gelijkmatig naar voren of in een boog omhoog en omlaag.
• Beweeg bij een horizontale snede het product sikkelvormig naar de rand van de heg, zodat afgesneden takjes naar de grond vallen.
• Om lange rechte lijnen te verkrijgen, is het raadzaam om koorden te spannen.

11.2.3 Snijhoeken snijden

Het is raadzaam om heggen in een trapeze-achtige vorm te snijden, om het kaal worden van de onderste takken te voorkomen. Dit komt overeen met de natuurlijke plantengroei en hierdoor kan de heg optimaal groeien. Bij het snijden worden alleen de nieuwe jonge scheuten gereduceerd, zo vormt zich een dichte haag en een goede visuele bescherming.

- Snij eerst de zijkant van de heg bij. Beweeg daartoe het product met de groeirichting van onder naar boven. Als u van boven naar onder snijdt, bewegen de dunnere takjes naar buiten, waardoor er uitgedunde plaatsen of gaten kunnen ontstaan.

- Snij daarna de bovenkant naar wens recht, puntvormig of rond.

- Trim nu jonge planten in de gewenste vorm. De hoofdstammen moeten onbeschadigd blijven, totdat de heg de geplande hoogte heeft bereikt. Alle andere takken worden tot de helft gesnoeid.

11.2.4 Snoei op het juiste moment

- Bladhaag: juni en oktober

- Conifeerhaag: april en augustus

- Snelgroeende haag: vanaf mei om de 6 weken

Let op voor nestelende vogels in de haag. Stel in dat geval het knippen uit of sla dit gedeelte over.

11.3 Boomzaag

GEVAAR

Gevaar voor letsel!

Als het product vastzit, probeer het product er dan niet met geweld uit te trekken.

- Zet de motor af.

- Gebruik een hefboomarm of wig om het product vrij te krijgen.

GEVAAR

Kijk uit voor vallende takken en struikel niet.

• De zaagketting moet zijn maximale snelheid bereikt hebben voordat u begint met zagen.
• U hebt betere controle als u met de onderkant van het zwaard zaagt (met trekketting).
• De zaagketting mag tijdens en na het zagen de grond of een ander voorwerp niet raken.
• Zorg ervoor dat de zaagketting niet vast komt te zitten in de zaagsnede. De tak mag niet breken of versplinteren.
• Neem ook de voorzorgsmaatregelen tegen terugslag in acht (zie veiligheidsinstructies).
• Verwijder naar beneden hangende takken door de snede boven de tak te maken.
• Vertakte takken worden afzonderlijk op lengte afgekort.

11.3.1 Automatische smering van de zaagketting (afb. 1, 14)

Vul het oliereservoir (16) zoals beschreven onder 9.1.

U kunt de oliehoeveelheid verlagen of verhogen met de stelschroef (42).

Gebruik de montagesleutel (D).

• Rechtsom - oliehoeveelheid verkleinen (-)
• Linksom - Oliehoeveelheid verhogen (+)

11.3.2 Snijtechnieken

WAARSCHUWING

Ga nooit onder een te zagen tak staan!

Het risico dat de tak onverwacht op u valt is erg groot. Over het algemeen wordt aanbevolen om het product in een hoek van 60° ten opzichte van de tak te plaatsen. Houd het product tijdens het snijden stevig met beide handen vast en zorg er altijd voor dat u in een even-wichtige positie staat en een goede houding hebt.

Zaag kleine takken af (afb. 27):

Plaats het aanslagvlak van de zaag tegen de tak om schokkerige bewegingen van de zaag aan het begin van de zaagsnede te voorkomen. Leid de zaag met lichte druk van boven naar beneden door de tak.

Wees voorzichtig dat u de tak niet voortijdig doorbreekt als u de grootte en het gewicht verkeerd hebt ingeschat.

Zaag grotere takken af (afb. 28):

Maak bij grotere takken eerst een onlastsnede voor gecontroleerd zagen. Zaag hiervoor een snede in het onderste derde deel van de tak (met de bovenkant van het zwaard). Zaag vervolgens van boven naar beneden (met de onderkant van het kettingzwaard) in de richting van de eerste zaagsnede.

Afzagen in gedeeltes (afb. 29):

Zaag grote of lange takken in delen af, zodat u controle hebt over het inslagpunt.

• Zaag eerst de onderste takken van de boom af, zodat de afgezaagde takken gemakkelijker naar beneden vallen.
• Zodra de zaagsnede klaar is, neemt het gewicht van de zaag abrupt toe voor de gebruiker, omdat de zaag niet langer op de tak steunt. Het risico bestaat dat u de controle over het product verliest.
• Trek de zaag alleen met draaiende zaagketting uit de zaagsnede om te voorkomen dat hij vastloopt.
• Zaag niet met de punt van het inzetgereedschap.
• Zaag niet in de bolle takbasis, want dan kan de boom niet genezen.

11.4 Na gebruik

• Schakel het product voor het neerleggen altijd uit en wacht tot het product tot stilstand is gekomen.
  • Verwijder de accu's.
• Monteer altijd de meegeleverde kettingzwaard- en kettingbescherming of de mesbescherming nadat u met het product hebt gewerkt.
• Laat het product afkoelen.

12 Reiniging

WAARSCHUWING

Laat reparatie- en onderhoudswerkzaamheden, die niet in deze gebruikshandleiding beschreven staan, uitvoeren door een gespecialiseerde werkplaats. Gebruik uitsluitend originele reserveonderdelen.

Er bestaat gevaar voor ongevallen! Voer onderhouds- en reinigingswerkzaamheden doorgaans uit met een verwijderde accu. Er bestaat gevaar voor verwonding! Laat het product altijd afkoelen voordat onderhouds- of reinigingswerkzaamheden worden uitgevoerd. Elementen van de motor zijn heet. Er bestaat gevaar voor letsel en brandwonden!

Het product kan onverwacht starten en kan daardoor verwondingen veroorzaken.

• Verwijder de accu.
  – Laat het product afkoelen.
• Verwijder het inzetstuk.

WAARSCHUWING

Gevaar voor letsel bij het hanteren van de zaagketting of het zwaard!

– Draag snijbestendige handschoenen.

1. Wacht tot alle bewegende delen tot stilstand zijn gekomen.
2. Wij adviseren u, om het product direct na elk gebruik te reinigen.
3. Houd grepen en greepoppervlakken droog, schoon en vrij van olie en vet. Als grepen en greepoppervlakken glad zijn, kan het elektrisch gereedschap in onvoorziene situaties niet veilig bediend en onder controle gehouden worden.

4. Reinig de grepen indien nodig met een doekje, bevochtigd met een sopje.

5. Dompel het product om te reinigen nooit onder in water of andere vloeistoffen.

6. Spuit het product nooit af met water.

7. Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het product met een schone doek* af en blaas deze met perslucht* bij lage druk uit. Wij advise-ren u, om het product direct na elk gebruik te reinigen.

8. Ventilatieopeningen moeten altijd vrij zijn.

9. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen van het product aantasten. Zorg ervoor dat er geen water in het product kan komen.

12.1 heggenschaar

1. Reinig de maaibalk na elk gebruik met een doek bevochtigd met olie.
2. Olie de maaibalk na elk gebruik met een oliekannetje of een spray.

12.2 Boomzaag

1. Gebruik een kwast of handvegertje om de zaagketting schoon te maken en geen vloeistoffen.
2. Reinig de groef van het kettingzwaard met behulp van een kwast of met perslucht.
3. Reinig het kettingwiel.

13 Onderhoud

WAARSCHUWING

Laat reparatie- en onderhoudswerkzaamheden, die niet in deze gebruikshandleiding beschreven staan, uitvoeren door een gespecialiseerde werkplaats. Gebruik uitsluitend originele reserveonderdelen.

Er bestaat gevaar voor ongevallen! Voer onderhouds- en reinigingswerkzaamheden doorgaans uit met een verwijderde accu. Er bestaat gevaar voor verwonding! Laat het product altijd afkoelen voordat onderhouds- of reinigingswerkzaamheden worden uitgevoerd. Elementen van de motor zijn heet. Er bestaat gevaar voor letsel en brandwonden!

Het product kan onverwacht starten en kan daardoor verwondingen veroorzaken.

• Verwijder de accu.
• Laat het product afkoelen.

• Verwijder het inzetstuk.

• Controleer het product voor elk gebruik op zichtbare defecten, zoals losse, versleten of beschadigde onderdelen.

• Controleer afdekkingen en veiligheidsvoorzieningen op beschadigingen en kijk of ze goed zitten. Vervang ze indien nodig.
• Regelmatig, zorgvuldig onderhoud is noodzakelijk om het veiligheidsniveau en het vermogen van het product ongewijzigd te garanderen.
• Product op een vlakke, horizontale ondergrond plaatsen.
• Spuit het product nooit af met water.
• Vervang vanwege veiligheidsredenen versleten of beschadigde onderdelen.
• Werkzaamheden die in deze gebruikshandleiding niet zijn beschreven, mogen alleen worden uitgevoerd door een gespecialiseerde werkplaats.

Aanwijzingen:

Onderhoud het product zorgvuldig. Controleer of bewe- gende delen probleemloos functioneren en niet klemmen, of onderdelen gebroken of beschadigd zijn, waardoor de functie van het product wordt beïnvloed. Laat beschadig- de onderdelen voor gebruik van het elektrische product eerst repareren.

13.1 Motorzeis/gazontrimmer

13.1.1 Spoel (48) vervangen (afb. 1, 30-34)

1. Demonteer het spoelhuis (23) zoals beschreven onder 8.3.
2. Open het spoelhuis (23) door de twee ontgrendelingen (52) op het spoelhuis (23) tegelijkertijd stevig samen te drukken.
3. Verwijder het deksel (51) met de drukveer (54) van het spoelhuis (23) en verwijder de spoel (48).

4. Trek het einde van de draad van de spoel (48) uit de draaduitvoerogen (55).

5. Verwijder alle draadresten uit het spoelhuis (23).

6. Neem de nieuwe spoel (48) en trek 10 cm van beide draden uit.

7. Klem de beide draden in de tegenoverliggende in- kepingen (55) in de spoel (48) (afb. 33).

8. Plaats de nieuwe spoel (48) in het spoelhuis (23). De zijkant van de spoel (48) waarop de looprichting door pijlen wordt aangegeven, moet na het inzetten zichtbaar zijn.

9. De spoel (48) moet zodanig worden geplaatst dat de inkepingen (55) in de spoel (48) op één lijn liggen met de draaduitvoerogen (54), zodat de draad gemakkelijk kan worden ingeregen.

10. Steek de beide draden in de respectievelijke draaduitvoerogen (54).

11. Spoel (48) iets heen en weer draaien totdat de geïntegreerde vergrendelingsstappen van de spoel (48) in de vergrendelingsstappen van het spoelhuis (23) glijden. Dit voorkomt onbedoelde afstelling.

12. Plaats het deksel (51) met de drukveer (53) terug op het spoelhuis (23). Let erop dat de ontgrendelingen (52) op het deksel (51) precies in de uitsparingen op het spoelhuis (23) passen. Deze klikken hoorbaar vast.

Aanwijzingen:

Om ervoor te zorgen dat de nieuwe draad wordt toegevoerd, drukt u de trigger (47) aan de spoel (48) bij draai-ende motor krachtig op de grond (afb. 22).

Als de draad aanvankelijk langer is dan de snijcirkel aan- geeft, wordt deze automatisch door de draadsnijder (22) tot de juiste lengte ingekort.

13.1.2 Plaats de draad terug in de draadspoel (48) (afb. 30-34)

U kunt ook de draad op de draadspoel vervangen.

1. Demonteer het spoelhuis (23) zoals beschreven onder 8.3.

2. Open het spoelhuis (23) door de twee ontgrendelingen (52) op het spoelhuis (23) tegelijkertijd stevig samen te drukken.

3. Verwijder het deksel (51) met de drukveer (53) van het spoelhuis (23) en verwijder de spoel (48).

4. Trek de draaduiteinden van de draadspoel (48) uit de draaduitvoerogen (54).

5. Verwijder alle draadresten uit het spoelhuis (23) en de spoel (48).

6. Buig de nieuwe draad in het midden (op ca. 2 meter) en steek het gebogen deel van de draad in een van de inkepingen (56) van de middenstang van de draadspoel (48). Er moet nu een draadeinde in de onderste en een in de bovenste kamer van de draadspoel (48) zijn.

7. Wikkel de twee draaduiteinden op in de richting van de pijl "LH WIND LINE" aangegeven op de bo-venzijde van de spoel (48).
8. Neem de spoel (48) en trek 10 cm van beide draden uit.
9. Klem vervolgens de beide draden in de tegenoverliggende inkepingen (55) in de spoel (48).
10. Ga te werk zoals beschreven onder 13.1.1 punt 8.

13.1.3 Draadsnijder (22) naslijpen (afb. 1, 35)

Benodigd gereedschap:

Inhoud van de levering

• kruiskopschroevendraaier (D)
- Platte vijl*

* = niet meegeleverd!

De draadsnijder (22) kan na verloop van tijd bot worden.

1. Als u dit merkt, draai dan de beide schroeven los waarmee de draadsnijder (22) aan de veiligheidsafdekking (21) bevestigd is. Gebruik de kruiskopschroe-vendraaier (D).
2. Zet de draadsnijder (22) vast in een bankschroef.
3. Slijp de snijrand van de draadsnijder (22) met een platte vijl en let erop dat de hoek van de snijrand wordt aanhouden.
4. Plaats de draadsnijder (22) weer op de veiligheidsafdekking (21).

Aanwijzing:

Vervang of scherp de draadsnijder aan het einde van elk maaiseizoen of wanneer dit nodig is.

13.1.4 Het snijmes (25) slijpen (afb. 1)

Aanwijzing:

Als de messen niet al te bot zijn, kunt u de snijkanten zelf scherpen.

Benodigd gereedschap:

* = niet meegeleverd!

• Platte vijl*

• Bankschroef*

• Demonteer het snijmes (25) zoals beschreven onder 8.4.

• Bevestig het snijmes (25) in een bankschroef.
• Slijp alle 3 lemmets van het snijmes (25) met een platte vijl en let erop dat de hoek van de snijrand wordt aangehouden (\~25°). Vijl slechts in één richting.
• Vervang het zaagblad uiterlijk na vijf keer naslijpen.

Bij een sterkere slijtage of beschadigingen moet het snijmes (25) worden vervangen.

Een ongebalanceerd snijmes zorgt ervoor dat de motorzeis /grastrimmer (20) sterk trilt; dit brengt verwondingsgevaar met zich mee!

13.2 heggenschaar

1. Controleer de vaste zitting van de schroeven in de maaibalken.
2. Lichte afslijting aan de snijtanden kunt u zelf gladma- ken. Slijp daartoe de tanden met een oliesteen. Alleen scherpe snijtanden zorgen voor goede snijprestaties.
3. Stompe, verbogen of beschadigde maaibalken moeten worden vervangen.

13.2.1 Tandwielkast en hoekverstelling (49) smeren (afb. 36)

Aanwijzingen:

Smeer de aandrijving elke 10 tot 20 bedrijfsuren.
Breng slechts een beetje vet in. In geen geval overvullen!
1. Bevestig een vetspuit (niet meegeleverd) aan de smeernippel (58).
2. Druk maximaal één slag in de handel verkrijgbaar vet in de smeernippels (58).
3. Smeer de hoekverstelling (49) en de maabalk (19) met milieuvriendelijke smeerolie.

13.3 Boomzaag

WAARSCHUWING

Gevaar voor letsel bij het hanteren van de zaagketting of het zwaard!

– Draag snijbestendige handschoenen.

13.3.1 Kettingwiel (41) controlleren (afb. 1, 10, 11, 13)

1. Draai de bevestigingsmoer (36) linksom om de kettingwielafdekking (37) te verwijderen. Gebruik de steeksleutel SW 8/10 mm (C).
2. Draai de kettingspanschroef (38) linksom om de kettingspanning los te maken. Gebruik de montagesleutel (D).
3. Verwijder het kettingzwaard (14) en de zaagketting (15).
4. Controleer de inloopmarkeringen op het kettingwiel (41) met een testmeter (niet meegeleverd).
5. Als de inloopmarkeringen dieper zijn dan 0,5 mm, gebruik het product dan niet en raadpleeg een gespecialiseerde dealer. Het kettingwiel (41) moet vervangen worden.
6. Monteer het kettingzwaard (14) en de zaagketting (15) weer zoals beschreven onder 8.5.

13.3.2 Kettingzwaard (14) controleren (afb. 1, 10, 11, 13)

1. Draai de bevestigingsmoer (36) linksom om de kettingwielafdekking (37) te verwijderen. Gebruik de steeksleutel SW 8/10 mm (C).
2. Draai de kettingspanschroef (38) linksom om de kettingspanning los te maken. Gebruik de montagesleutel (D).
3. Verwijder het kettingzwaard (14) en de zaagketting (15).

4. Meet de groefdiepte van het kettingzwaard (14) met de peilstok van een vijlmeter (niet meegeleverd).

5. Het kettingzwaard (14) moet vervangen worden als een van de volgende punten van toepassing is:

6. Het kettingzwaard is beschadigd.
7. De gemeten groefdiepte is kleiner dan de minima- le groefdiepte van het kettingzwaard (2 mm).

8. De groef van het kettingzwaard is versmald of gespreid.

9. Monteer het kettingzwaard (14) en de zaagketting zoals beschreven onder 8.5.

13.3.3 Kettingzwaard (14) vervangen (afb. 1, 10, 11, 13)

1. Draai de bevestigingsmoer (36) linksom om de kettingwielafdekking (37) te verwijderen. Gebruik de steeksleutel SW 8/10 mm (C).
2. Draai de kettingspanschroef (38) linksom om de kettingspanning los te maken. Gebruik de montagesleutel (D).
3. Verwijder het kettingzwaard (14) en de zaagketting (15).
4. Vervang het kettingzwaard (14) en monteer het kettingzwaard (14) en de zaagketting (15) zoals onder 8.5 beschreven.

13.3.4 Zaagketting (15) vervangen en invoeren (afb. 10-13)

GEVAAR

Ernstig letsel mogelijk door scheuren of springen van de zaagketting!

- Monteer nooit een nieuwe zaagketting op een versleten kettingrondsel of op een beschadigd of versleten geleideblad. De zaagketting kan eraf springen of breken.

• Gebruik alleen zaagkettingen en zaagbladen die voor dit product ontworpen zijn.

• Voordat u de zaagketting verwisselt, moet u de groef van het kettingzwaard reinigen, omdat de zaagketting uit het zaagblad kan springen als er vuil aanwezig is. De afzettingen kunnen ook de kettingzaagolie opzui-gen. Het gevolg zou zijn dat de kettingzaagolie de onderkant van de rail niet of slechts in geringe mate bereikt en smering wordt verminderd.

• Draai de bevestigingsmoer (36) linksom om de kettingwielafdekking (37) te verwijderen. Gebruik de steeksleutel SW 8/10 mm (C).

• Draai de kettingspanschroef (38) linksom om de kettingspanning los te maken. Gebruik de montagesleutel (D).
• Verwijder het kettingzwaard (14) en de zaagketting (15).
• Monteer het kettingzwaard (14) en de zaagketting (15) weer zoals beschreven onder 8.5.

Aanwijzing:

Draai de bevestigingsmoer pas vast na het instellen van de kettingspanning.

Bij een nieuwe zaagketting neemt de spankracht na enige tijd af. Daarom moet u de zaagketting na de eerste 5 zaagsneden, of uiterlijk na 10 minuten zagen, naspannen.

13.3.5 Zaagketting (15) slijpen

WAARSCHUWING

Verhoogd risico op ongelukken door een on- juist geslepen zaagketting!

Afwijkingen van de afmetingen van de snijkantgeometrie tijdens het slijpen verhogen het risico op terugslag van het product.

- Laat de zaagketting door een vakman slijpen.

De zaagketting kan in een erkende werkplaats opnieuw worden geslepen. Probeer de zaagketting niet zelf te slijpen als u niet over geschikt gereedschap en de nodige ervaring beschikt.

VOORZICHTIG

Voor het slijpen van de ketting is speciaal gereedschap nodig om ervoor te zorgen dat de snijgereedschappen onder de juiste hoek en tot de juiste diepte worden geslepen. Na het slijpen moeten alle snijschakels dezelfde breedte en lengte hebben.

Aanwijzingen:

Een scherpe zaagketting zorgt voor optimale zaagprestaties. Het vreet moeiteloos door het hout heen en laat grote, lange houtspaanders achter.

Een zaagketting is bot als u het zaaggereedschap door het hout moet duwen en de houtspaanders erg klein zijn. Met een zeer botte zaagketting worden er helemaal geen spaanders geproduceerd, alleen houtstof.

13.3.5.1 Instructies voor het slijpen van de kettingzaag

Gebruik uitsluitend speciale vijlen voor zaagkettingen!

Andere vijlen hebben een verkeerde vorm en geven een verkeerd slijpresultaat. Kies de diameter van vijl op basis van de kettingsteek. Neem beslist onderstaande hoek in acht bij het slijpen van de zaagschakels.

Type zaagket-ting	Vijldiameter	Boven-ste hoek	Onder-ste hoek	Boven-ste kan-telhoek (55°)	Stan-daard diepte-meter
		Inspan-	Inspan-	Zij-
21PBX	ca. 4,8 mm	30° 10°	85°		0,64 mm

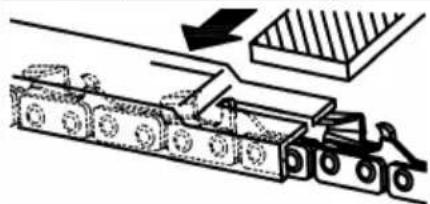

Diepteaanslag Vijl

Diepteaanslag Vijl

Deze hoek moet identiek zijn voor alle zaagschakels.

Bij onregelmatig geslepen hoeken zal de zaagketting (15) onregelmatig lopen, snel slijten en voortijdig breken.

Aan deze eisen kan alleen worden voldaan door regelmatig en voldoende lang te oefenen. Houd rekening met het volgende:

- Gebruik een vijlgeleider.

- Een vijlgeleider moet worden gebruikt als de zaagketting (15) met de hand wordt geslepen. De juiste vijlhoek staat hierop aangegeven.

1. Houd de vijl horizontaal (onder de juiste hoek) ten op-zichte van het kettingzwaard (14) en vijl volgens de hoekmarkering op de vijlgeleider. Steun de vijlhouder op het tanddak en de dieptemaat.

2. Vijl de zaagschakel steeds van binnen naar buiten.

3. De vijl scherpt alleen in voorwaartse beweging. Licht de vijl op tijdens de teruggaande beweging.

4. Raak de aandrijf- en verbindingsschakels niet aan met de vijl.

5. Draai de vijl regelmatig verder om eenzijdige slijtage te voorkomen.

6. Neem een stuk hard hout om bramen van de snijran- den te verwijderen.

Alle zaagschakels moeten dezelfde lengte hebben omdat anders ook de hoogte zal variëren. De zaagketting (15) loopt dan onregelmatig, wat het risico op defecten vergroot.

13.3.6 Tandwielkast smeren (afb. 36)

Aanwijzingen:

Smeer de aandrijving elke 10 tot 20 bedrijfsuren.

Breng slechts een beetje vet in. In geen geval overvullen!

1. Bevestig een vetspuit (niet meegeleverd) aan de smeernippel (57).

2. Druk maximaal één slag in de handel verkrijgbaar vet in de smeernippels (57).

14 Opslag en transport

Bewaar het product en de bijbehorende accessoires op een donkere, droge en vorstvrije en voor kinderen ontoe-gankelijke plaats.

De optimale bewaartemperatuur ligt tussen 5 °C en 30 °C.

Bewaar het product in de originele verpakking.

Dek het product af om het te beschermen tegen stof of vocht. Bewaar de gebruikshandleiding bij het product.

14.1 Voorbereiden voor de opslag

1. Verwijder de accu's.

2. Bevestig alle veiligheidsafdekkingen.

3. Maak het product helemaal leeg.

4. Reinig en controleer het product op schade.

14.2 Transport

WAARSCHUWING

Gevaar voor letsel!

Neem de accu voor alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, werktuigwissel enz.) alsook bij het transport en het bewaren uit het elektrische gereedschap. Bij onvoorzien indrukken van de aan/uit-schakelaar bestaat gevaar voor letsel.

• Het product mag alleen vervoerd worden aan de daarvoor bestemde handgreep.
• Bevestig alle veiligheidsafdekkingen.
• Om beschadigingen en letsel te vermijden, moet het product tijdens het transport in voertuigen worden beveiligd tegen omvallen en wegglijden.

15 Reparatie en reserveonderdelen bestellen

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

LET OP

Conform de wetgeving voor productgaranties wordt een garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Neem contact op met een servicecentrum of een erken-de specialist. Overeenkomstig geldt dit ook voor accessoires.

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

15.1 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje

Reserveonderdelen/accessoires

Accu SBP2.0 Artikelnr.: 7909201708

Accu SBP4.0 Artikelnr.: 7909201709

Oplader SBC2.4A Artikelnr.: 7909201710

Oplader SBC4.5A Artikelnr.: 7909201711

Oplader SDBC2.4A Artikelnr.: 7909201712

Oplader SDBC4.5A Artikelnr.: 7909201713

StarterKit SBSK2.0 Artikelnr.: 7909201720

StarterKit SBSK4.0 Artikelnr.: 7909201721

16 Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Aanwijzingen betreffende de wetgeving Afgedankte elektrische en elektronische apparatuur (AEEA)

Afgedankte elektrische en elektronische apparatuur behoort niet bij het huishoudelijke afval, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!

• Oude batterijen of accu's die niet vast in het afge-dankte apparatuur zijn geïntegreerd, moeten vóór het afvoeren op niet-destructieve wijze worden verwijderd! Het afvoeren hiervan is geregeld in de wetgeving in-zake batterijen.
• Eigenaars resp. gebruikers van elektrische en elektronische apparaten zijn wettelijk verplicht om na gebruik de batterijen en accu's in te leveren.
• De eindgebruiker is verantwoordelijk voor het wissen van persoonsgerelateerde gegevens op het af te voeren afgedankte apparaat!
• Het symbool van de doorgekruiste vuilnisbak betekent dat afgedankte elektrische en elektronische appara-tuur niet bij het huishoudelijk afval mag worden ge-good.
• Afgedankte elektrische en elektronische apparatuur kunnen bij de volgende punten kosteloos worden ingeleverd:
• Openbare afvalverwijderings- of inzamelpunten (bijv. gemeentewerven)
• Verkooppunten van elektrische apparaten (stationair en online), voor zover dealers verplicht zijn ze terug te nemen of dit vrijwillig aanbieden.
• Tot drie afgedankte elektronische apparaten per apparaattype, met een randlengte van niet meer dan 25 centimeter, kunnen gratis naar de fabrikant worden teruggebracht zonder eerst een nieuw apparaat van de fabrikant te hoeven kopen, of naar een ander erkend verzamelpunt in je omgeving worden gebracht.
• Voor verdere aanvullende terugnamevoorwaarden van de fabrikanten en distributeurs verzoeken wij u contact op te nemen met de betreffende klanten-service.
• Bij levering van een nieuw elektrisch apparaat door de fabrikant aan een particulier huishouden, kan de fabrikant op verzoek van de eindgebruiker zorgen voor het kosteloos afhalen van het afgedankte elektrische apparaat. Neem hiertoe contact op met de klantenservice van de fabrikant.
• Deze uitspraken zijn alleen geldig voor apparaten die in de landen van de Europese Unie worden geïnstalleerd en verkocht en die onder de Europese Richtlijn 2012/19/EU vallen. In landen buiten de Europese Unie kunnen andere voorschriften gelden voor het afvoeren van afgedankte elektrische en elektronische apparatuur.

Aanwijzingen voor de lithium-ion accu's

Accu voor het afvoeren van het apparaat demon- teren!

- Gooi de accu niet bij het huishoudelijk afval, in open vuur (explosiegevaar) of in water. Beschadigde accu's kunnen het milieu en uw gezondheid schaden, als er giftige dampen of vloeistoffen gaan lekken.

- Defecte of verbruikte accu's moeten overeenkomstig richtlijn 2023/1542/EG worden gerecycled.

- Lever het apparaat en de oplader in bij een afvalverwerkingsstation. De gebruikte kunststof- en metalen onderdelen kunnen per type gescheiden worden en zo worden gerecycled.

- Voer accu's in ontladen toestand af. Wij adviseren de polen af te plakken met tape om ze te beschermen tegen kortsluiting. Open de accu niet.

- Gooi uw accu's weg volgens de lokale voorschriften. Lever accu's in bij een afvalverwerkingsstation voor verbruikte accu's, waar ze milieuvriendelijk kunnen worden gerecycled. Neem hiertoe contact op met het plaatselijke afvalverwerkingsstation.

17 Verhelpen van storingen

Storing Mogelijke oorzaak Oplossing
Het product kan niet worden ge-start.	Het accuvermogen is te zwak. Laad de accu op.
	De accu is niet goed geplaatst. Schuif de accu in de accu-houder. De accu klikt hoorbaar vast.
	De aan/uit-schakelaar is defect. Neem contact op met onze klantenservice.
	Motor is defect.
Product werkt met onderbrekin-gen.	Intern loszittend contact. Neem contact op met onze klantenservice.
	Aan/uit-schakelaar defect.
Slechte snijprestaties. Zaagketting	verkeerd gemonteerd. Monteer de zaagketting op de juiste manier.
	Zaagketting is bot. Laat de zaagketting door een vakman slijpen of vervang de zaagketting.
	Kettingspanning onvoldoende.	Controleer de zaagketting. Span de zaagketting indien nodig.
	Maaibalk stomp.	Maaibalk controleren, slijpen of neem contact op met onze klantenservice.
	Te veel wrijving vanwege te weinig smering.	Maaibalk inoliën.
	Verontreinigde maabalk.	Maaibalk reinigen.
	Slechte snijtechniek.	Werkinstructies in acht nemen.
Product loopt zwaar/zaagketting springt eraf.	Kettingspanning onvoldoende.	Controleer de zaagketting. Span de zaagketting indien nodig.
Ketting wordt heet, rookontwik-keling tijdens het zagen, verkleu-ring van het zaagblad.	Te weinig kettingzaagolie.	Controleer het automatische oliën. Vul indien nodig kettingzaagolie bij.
Maaibalk wordt heet.	Maaibalk stomp.	Maaibalk controleren, slijpen of neem contact op met onze klantenservice.
	Maaibalk heeft bramen.
	Te veel wrijving vanwege te weinig smering.	Maaibalk inoliën.
Sterke trillingen, harde geluiden	Snij-inrichting vuil.	Snij-inrichting reinigen.
	Motor defect.	Neem contact op met onze klantenservice.
Slecht snijresultaat.	Spoel heeft niet voldoende snij-draad.	Snijdraad langer maken/spoel vervangen.
	Snij-inrichting vervuild.	Snij-inrichting reinigen.
	Het accuvermogen is te zwak. Laad de accu op.
Ongewone trilling	Geleideblad zit los.	Controleer of het geleideblad goed is bevestigd.

18 Garantievoorwaarden - Scheppach 20V IXES-serie

Herzieningsdatum 25-04-2024

Beste klant,

onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht een product toch niet naar behoren functioneren, dan betreuren wij dit ten zeerste en verzoeken wij u contact op te nemen met onze serviceafdeling op het onderstaande adres. Wij helpen u ook graag

telefonisch via het servicenummer. De volgende informatie is bedoeld om u te helpen uw claim zonder problemen te verwerken en af te wikkelen.

Het volgende geldt voor de aanspraak op garantie:

1. Deze garantievoorwaarden regelen onze aanvullen- de fabrieksgarantieservices voor kopers (particuliere eindgebruikers) van nieuwe producten. De wettelijke garantieclaims worden niet beïnvloed door deze ga- rantie. Dit is de verantwoordelijkheid van de dealer bij wie u het product hebt gekocht.

2. De garantieservice van de fabrikant dekt alleen defecten van een nieuw door u aangeschaft product die te wijten zijn aan een materiaal- of productiefout. Als er zich tijdens de garantieperiode materiaal- of fabricagefouten voordoen, zal de fabrikant als garantieverlener in het kader van deze garantie een van de volgende services naar keuze verlenen:

- Gratis reparatie van het product

- Gratis vervanging van het product door een product van gelijke waarde (evt. ook vervanging door een nieuw model als het originele product niet meer verkrijgbaar is).

Vervangen producten of onderdelen worden ons eigendom. Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of beroepsmatige toepassingen zijn ontworpen. Een garantieclaim is daarom niet geldig als het product binnen de garantieperiode voor bedrijfsmatige, ambachtelijke of industriële doeleinden is gebruikt of aan een gelijkwaardige belasting is blootgesteld.

3. Uitgesloten van onze garantieservices zijn:

- Schade aan het product veroorzaakt door het niet naleven van de montagehandleiding, onjuiste installatie, het niet naleven van de gebruikshandleiding (bijv. aansluiting op een verkeerde netspanning of stroomsoort) of de onderhouds- en veiligheidsvoorschriften of door het gebruik van het product onder ongeschikte omgevingsomstandigheden en door onvoldoende zorg en onderhoud.

- Schade aan het product veroorzaakt door verkeerd gebruik of onjuiste toepassing (zoals overbelasting van het product of gebruik van nietgoedgekeurd gereedschap of accessoires), binnendringen van vreemde voorwerpen in het product (zoals zand, stenen of stof), transportschade, gebruik van geweld of invloeden van buitenaf (zoals schade veroorzaakt door vallen).

- Schade aan het product of onderdelen van het product die te wijten is aan normale, gebruikelijke (operationele) of andere natuurlijke slijtage, evenals schade en/of slijtage van slijtageonderdelen.

- Defecten in het product die veroorzaakt zijn door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele onderdelen zijn of die niet worden gebruikt zoals bedoeld.

- Producten waarop wijzigingen of aanpassingen zijn aangebracht.

- Kleine afwijkingen van de nominale toestand die onbeduidend zijn voor de waarde en bruikbaarheid van het product.

- Producten waaraan onbevoegde reparaties of herstelwerkzaamheden zijn uitgevoerd, in het bijzonder door een niet-geautoriseerde derde partij.

- Als de markering op het product of de identificatiegegevens van het product (machinesticker) ontbreken of onleesbaar zijn.

- Producten die sterk vervuild zijn en daarom door het servicepersoneel worden geweigerd.

- Schadeclaims en gevolgschade zijn over het algemeen uitgesloten van deze garantie.

1. De garantieperiode is normaal gesproken 5 jaar (12 maanden voor accu's / oplaadbare accu's) en gaat in op de aankoopdatum van het product. De datum op de originele aankoopbon is doorslaggevend. Aanspraak op garantie moet telkens direct na het in kennis stellen worden ingediend. Het indienen van garantieclaims na het verstrijken van de garantieperiode is uitgesloten. De reparatie of vervanging van het product leidt niet tot een verlenging van de garantieperiode, noch start deze service een nieuwe garantieperiode voor het product of voor geïnstalleerde reserveonderdelen. Dit geldt ook bij services ter plaatse. Een voorwaarde voor een aanspraak op garantie is dat de fabrikant, als garantieverlener, in staat wordt gesteld om het garantiegeval te onderzoeken door de betreffende goederen op verzoek van de fabrikant op te sturen. Voorkom beschadiging tijdens transport door middel van een geschikte verpakking. Het product in kwestie moet worden gereinigd en samen met een kopie van de aankoopbon, waarop de aankoopdatum en de productnaam vermeld moeten staan, naar het servicecentrum worden teruggestuurd. Als een product onvolledig wordt verzonden, zonder de volledige leveringsomvang, worden de ontbrekende accessoires gecrediteerd / in mindering gebracht in waarde als het product wordt omgeruild of terugbetaald. Gedeeltelijk of volledig gedemonteerde producten kunnen niet worden aanvaard als garantieclaim. In geval van een onterechte klacht of buiten de garantieperiode, draagt de koper over het algemeen de transportkosten en het transportrisico. Meld een garantieclaim vooraf bij het servicecentrum (zie hieronder). In principe wordt overeengekomen dat het defecte product met een korte beschrijving van het defect per georganiseerde retourzending of - in geval van reparatie buiten de garantieperiode - voldoende gefrankeerd, met inachtneming van de juiste verpakkings- en verzendrichtlijnen, naar het onderstaande serviceadres wordt gestuurd. Houd er rekening mee dat uw product (afhankelijk van het model) om veiligheidsredenen vrij is van alle bedieningsmaterialen bij retourzending. Het product dat naar ons Servicecentrum wordt gestuurd, moet zodanig worden verpakt dat schade aan het product waarover wordt gereclameerd, tijdens het transport wordt voorkomen. Na een succesvolle reparatie/vervanging sturen wij het product gratis naar u terug. Als producten niet kunnen worden gerepareerd of vervangen, kan een geldbedrag tot aan de aankoopprijs van het defecte product naar eigen goeddunken worden terugbetaald, rekening houdend met een eventuele aftrek voor slijtage. Deze garanties zijn uitsluitend bedoeld voor de oorspronkelijke particuliere koper en kunnen niet worden toegewezen of overgedragen.

2. Verlenging van de garantieperiode tot 10 jaar: Scheppach biedt een extra garantieverlenging van 5 jaar op producten uit de Scheppach 20V-serie. De garantieperiode voor deze producten bedraagt dus in to-taal 10 jaar. Accu's / oplaadbare accu's, opladers en accessoires zijn hiervan uitgesloten. U kunt aanspraak maken op deze garantie-uitbreiding door uw Scheppach-product uit dit assortiment uiterlijk 30 da-gen na de aankoopdatum online te registreren op htt-

ps://garantie.scheppach.com. Na een succesvolle online registratie ontvangt u de bevestiging voor de artikelgerelateerde garantie-uitbreiding.

1. Neem contact op met ons Servicecentrum om aanspraak te maken op een garantieclaim.

Gebruik bij voorkeur ons formulier op onze homepage: https://www.scheppach.com/de/service

Stuur geen producten naar ons op zonder eerst contact op te nemen met ons servicecentrum en ons te registreren.

Om aanspraak te kunnen maken op deze garanties moet u eerst contact opnemen met ons Servicecentrum. Garantieclaims moeten vóór het verstrijken van de garantieperiode binnen 14 dagen na ontdekking van het defect worden ingediend. Hiervoor zijn de originele aankoopbon en, indien van toepassing, de bevestiging van de artikelgerelateerde garantie-uitbreiding nodig

1. Verwerkingstijd - in principe verwerken wij klachten binnen 14 dagen na ontvangst bij ons Servicecentrum. Als in uitzonderlijke gevallen de aangegeven verwerkingstijd wordt overschreden, zullen wij u hiervan tijdig op de hoogte stellen.
2. Slijtageonderdelen zijn over het algemeen uitgesloten van garantie! - Slijtagedelen zijn: a) meegeleverde, bevestigde en/of geïnstalleerde accu's en b) alle modelafhankelijke slijtagedelen (onder meer rie-men, zaagbladen, inzetgereedschap, slijpschijven, filters, koolborstels enz.). De garantie geldt niet voor accu's of oplaadbare accu's die diep ontladen zijn of beschadigd zijn aan de behuizing of accu-aansluitingen.
3. Kostenraming - producten die niet of niet meer onder de garantie vallen, worden tegen betaling gerepareerd. Op verzoek aan ons Servicecentrum kunt u de defecte producten opsturen voor een kostenraming en, indien nodig, het Servicecentrum schriftelijke goedkeuring geven (per post, e-mail) voor de reparatie. Zonder reparatiegoedkeuring vindt er geen verde-re verwerking plaats.

De garantievoorwaarden zijn alleen van toepassing in de versie die van kracht is op het moment van de claim en zijn te vinden op onze homepage (www.schep-pach.com), indien van toepassing. Bij vertalingen is altijd de Duitse versie doorslaggevend.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Duitsland)

Telefoon: [phone] · E-mail: [e-mail] · Internet: https://www.scheppach.com

Wij behouden ons het recht voor om deze garantievoorwaarden te allen tijde zonder voorafgaande kennisgeving te wijzigen.

19 EU-conformiteitsverklaring

Vertaling van de originele conformiteitsverklaring

Fabrikant:

Scheppach GmbH

Wij verklaren onder eigen verantwoordelijkheid dat het hier beschreven product voldoet aan de geldende richtlijnen en normen.

Merk: SCHEPPACH

Art.-aanduiding: MULTIFUNCTIONEEL ACCU APPARAAT

BC-MFH400-X

Art.nr. 5904820900

EU-richtlijnen:

2014/30/EU, 2006/42/EG,

2000/14/EG_2005/88/EG, 2011/65/EU*

* Het hierboven beschreven onderwerp van deze verklaring voldoet aan de voorschriften van richtlijn 2011/65/EU van het Europese Parlement en de Raad van 8 juni 2011 omtrent de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparaten.

2006/42/EG - Bijlage IV

Vermelde instantie: TÜV SÜD Product Service GmbH

Zertifizierstelle,

Ridlerstraße 65,

80339 München, Duitsland

Nummer: 0123

Certificaatnummer: M6A 011284 0442 Rev. 00

Toegepaste normen:

EN 62841-1:2015/A11:2022; EN 62841-4-2:2019;

EN 50636-2-91:2014; EN ISO 11680-1:2021;

EN ISO 11806-1:2022; EN ISO 12100:2010;

EN IEC 55014-1:2021; EN IEC 55014-2:2021

Documentatie gevolmachtigde:

Stefan Hartinger

Günzburger Str. 69

D-89335 Ichenhausen

13.1.2 Nomainiet diegu spolē (48)

(30.-34. att.)

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje på en miljøvennlig måte.

Henvisninger til elektro- og elektronikkenhetslov (ElektroG)
