HASZNÁLATI ÚTMUTATÓ EBAN-1200 MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg Elektromos lyukasztógép
Modell	MSW-EBAN-1200
Névleges feszültség [V~] / frekvencia [Hz] 230 / 50
Névleges teljesítmény [W] 1200
Lyukasztási kapacitás átmérőben. [mm] 6.5-20.5
Lyukasztási kapacitás vastagságban [mm] Max. 6
Ütési sebesség [sec] 2-3
Védelmi osztály	II
Szigetelő fokozat F
Védő fokozat IPX0
Munkaciklus	S1
Méretek [szélesség * hosszúság * magasság; mm]	255*260*490
Súly [kg] 12,6

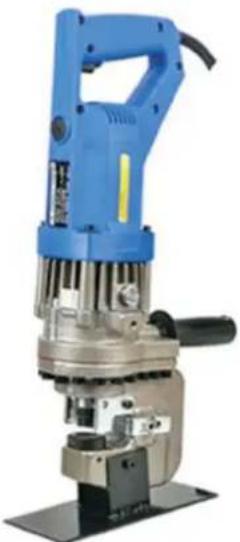

A készülék leírása

Ezt a terméket kifejezetten lyukasztási feladatokra tervezték, például acélszerkezetek, reklámtáblák felállítására, valamint acél-, réz- vagy alumíniumlemezek megmunkálására.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

VIGYÁZAT!

• Kérjük, óvatosan használja a gépet: Ha a gépet véletlenül leejtik, az ütközés következtében a keret alakja megrepedhet és megsérülhet.
• Véletlen leejtés vagy ütközés esetén, kérjük, használat előtt végezzen teljes körű ellenőrzést, és használat előtt erősítse meg a biztonságot. Ha bármilyen rendellenességet észlel, kérjük, azonnal vigye el javíttatni.
• A vezetéknek a termék hordozásához való megfogása vagy a vezetéknek az aljzatból való kihúzása károsíthatja a vezetéket, ami megszakadást vagy rövidzárlatot eredményezhet. Kérjük, ne tegye a drótot és az éles tárgyakat, magas hömérsékletű dolgokat, vegyi anyagokat és egyéb érintkezéseket. Ha a vezeték megsérült, azonnal hagyja abba a munkát, és vigye javíttatni.
• A gép szélablaka a motor hűtésének szükséges része, ne blokkolja azt a szálló por miatt. Ha eltömődik, a motor hőmérséklete megemelkedik, ami a motor kiégését okozza.
• Kérjük, gyakran tisztítsa meg a gépet. Tartsa a lehető legjobb állapotban, különösen a motoros részt és a hamu kapcsoló részét.
• A por esetében nem csak akkor kell törölni, ha piszkos, hanem minden használat után is figyelni kell a törlésre. Ezenkívül kérjük, bármikor tisztítsa meg a drótot, hogy az ne romoljon az olaj vagy a vegyi anyagok szerepe miatt.
• Mindig tartsa karban a szerszámot, hogy az éles és jó állapotban maradjon. Ha a szerszám tompa lesz, kerülje a használatát a megfelelő élezésig.
• A csak a felület megmunkálása a motor túlterheléséhez vezethet, ami meghibásodásokat okozhat és csökkentheti a munka hatékonyságát.
• Ahhoz, hogy a gép ereje teljes mértékben kihasználható legyen, kérjük, minden 300-500-szoros lyukasztás után húzza meg a csavarokat vagy csavarokat. Ellenőrizze a tartó és a henger közötti tömítő rész csavarjait.
• Ez a gép motorral rendelkezik, ne használja esőben vagy hóban.
• Éjszakai munkavégzés esetén, kérjük, állítson fel hangszigetelő falat vagy más hangszigetelő berendezést használat közben.
  • Kérjük, a gépet és tartozékait a következő helyeken tartsa:

A. Gyermekek elöl elzárva, vagy zárt helyen.
B. Normál hő mérsékleten és száraz helyen.
C. Nincs eső, nincs nedvesség.
D. Ahol nem éri közvetlen napfény.
E. Ahol nincsenek maró hatású anyagok.

Hidraulikaolaj

1. A szembe jutva gyulladást okozhat, ezért a működés előtt viseljen védőszemüveget, hogy megakadályozza a hidraulikaolaj szembe jutását.
2. A bőrrel való érintkezés gyulladást okozhat, ezért először viseljen védőkesztyűt. Ha hidraulikus folyadékot iszik, az hasmenést és hányást okoz, ezért ne igyon belőle.
3. Sürgösségi ellátás:

A. Miután belépett a szemébe, kérjük, először mossa le tiszta vízzel, majd fogadja el időben az orvos diagnózisát.

B. Börrel való érintkezés után alaposan mossuk le szappannal és vízzel.
C. Ne kényszerítse a beteget hányásra, miután véletlenül lenyelte. Kérem, azonnal fogadja el az orvos diagnózisát.

1. Fáradt olaj kezelése:

Ne dobja a fáradt olajat a tengerbe, folyók, tavak, más folyók közelébe vagy a csatornába. Nemcsak a tűzveszély, hanem a környezetszennyezés veszélye is fennáll.

Tevékenység

VIGYÁZAT:

1. Működés előtt ellenőrizze az olajszintet.

Ez a gép hidraulikus olajon és munkán alapul. Az olaj csökkenése a teljesítmény csökkenéséhez vezet, és a teljesítmény nem adhat teljes játékot, ezért működés előtt ellenőrizze az olajat. Ezenkívül, ha a test hőmérséklete 70C fölé emelkedik, a teljesítmény csökken, ezért kérjük, pihenjen egy ideig, és használja a test lehülése után. Nyáron, különösen az alumínium rész (szivattyú héj része) magas hőmérsékletet fog kialakítani, ezért kérjük, figyeljen.

1. Kérjük, végezze el az előmelegítési műveletet.

Télen a hidraulikaolaj néha megszilárdul és nehezen indul, ezért kérjük, hogy a lyukasztás előtt végezzen előmelegítést körülbelül 30-60 másodpercig terhelés nélkül.

1. Kérjük, egyszer kapcsolja ki a kapcsolót.

Amikor a kapcsolót az állapotban tartják, a dugó néha folyamatos lesz; Miután megerősítette, hogy a dugattyú eléri a tetejét, kérjük, győződjön meg róla, hogy a kapcsolót használat előtt egyszer kihúzza.

Felkészülés a házi feladat előtt

1. A munkahely megszervezése és megerősítése.

Kérjük, erősítse meg, hogy az elvégzendő helyszín a megjegyzésekben megadottaknak megfelelő állapotban van.

1. A vezető meghosszabbítása

Ha az áramellátás messze van, és a vezetőt meg kell hosszabbítani, hogy a gép a legnagyobb teljesítményen működhessen gond nélkül, kérjük, használja a lehető legrövidebb, elég vastag vezetőt. Kérjük, ha megsérült, vigye a vezetéket a javításhoz.

Használat előtti óvintézkedések

1. Győződjön meg róla, hogy az áramellátás biztosított.

Ügyeljen arra, hogy a címkén feltüntetett tápegységet használja.

1. Ellenőrizze, hogy a lyukasztószerszám rögzítőcsavarjai meglazultak-e.

Meg van-e húzva a rögzítőszerszám pozicionáló csavarja (hatlapfejű). Az óvatosság kedvéért, kérjük, húzza meg hatlapos csavarkulccsal. Ha laza állapotban használják, nemcsak a test és a lyukasztószerszám károsodásához vezet, hanem baleseteket is okozhat.

1. Ellenőrizze a hálózati aljzatot.

Ha egy dugó ingatag vagy könnyen kihúzható, amikor behelyezi a konnektorba, akkor meg kell javítani. Ha így használja, akkor túlmelegszik és balesetet okozhat.

Működési utasítások

1. Kérjük, a szerszámot a munkadarab átmérője (hosszú furat) szerint válassza ki.
2. A megmunkálandó acéllemezt laposra fektetjük és csatlakoztatjuk a tápegységhez.
3. A dugattyú előrefelé mozog és üt. Kérjük, kapcsolja be az áramot, hogy a dugattyú automatikusan visszatérjen, amikor a tetejére ér. Ha egyszer nem Ha a tetejére megy, a dugattyú nem fog visszatérni.
4. Miután elérte a csúcsot, kapcsolja ki a kapcsolót, és a dugattyú visszatér.
5. Amikor a dugattyú teljesen visszatér eredeti helyzetébe, a bekapcsolt kapcsoló nem mozdul, mert a szelep nyitva van, és a következő hidraulikus nyomás nem jön.
6. Ha a lyukasztási műveletek során a lyukasztógép dugattyúja nem tér vissza eredeti helyzetébe, akkor egy acéllemezzel vagy hasonló tárggyal óvatosan nyomja vissza. Különösen ügyeljen arra, hogy a dugattyú vagy a gép szerszámának sérülését elkerülje. Továbbá, ha a dugattyú nem állt vissza teljesen az eredeti helyzetébe, a gép bekapcsolása nem aktiválja a dugattyút. Győződjön meg róla, hogy a dugattyú teljesen visszahúzódott, mielőtt újabb lyukasztási műveletet indítana.

Ellenőrzés és karbantartás

1. Működés előtt ellenőrizze az olajszintet.

Az energiahiány okainak több mint 70%-a a hidraulikaolaj hiánya, ezért működés előtt ellenőrizze az olaj mennyiségét. Az olaj átfogó cseréjét az olaj szennyezettségi fokának megfelelően kell kicserélni.

A. Lyukasztáskor (az acéllemez a gép maximális átmérője és vastagsága), kapcsolja be, hogy a dugattyú kb. 4 mm-t mozogjon előre.
Kérjük, vágja le a kapcsolót a lyukasztás közepén, állítsa le a dugattyú előrehaladását (a légzsák viszonya miatt az olaj beállítása szükséges).
B. Abban az esetben, ha az acéllemezt, az olajbefecskendező szájat felfelé nyomja, apránként lazítsa ki az olajdugót az olajbefecskendező szájból, amíg meg nem telik. Ha az olajdugót akkor nyitja ki, amikor a karosszéria forró, az olaj néha kifolyik, ezért kérjük, hogy akkor nyissa ki az olajdugót, amikor a karosszéria lehült.
C. A teljes olajcserét is ki kell venni a csavaros dugóból, fejjel lefelé, miután az összes benne lévő olajat kiöntötték, majd visszaönteni. Kérjük, használja az olajozót, hogy lassan töltse fel a tetejéről. Rögzítse ideiglenesen a csavarzárat ott, ahol az olaj eredetileg kiömlik, majd használja az olajpótlási módszert.
D. Előfordul, hogy van elég olaj, de nincs teljesítmény; ez azért van, mert a szivattyú alkatrészei (dugattyú, nyomószelep) elhasználódnak. Kérjük, forduljon a beszerzési irodához.

2. Kérjük, rendszeresen tisztítsa meg a lyukasztógép körüli dugattyút.

Kérjük, hogy használat után rendszeresen takarítsa el az acéllemezeket, vasmaradványokat és szemetet a lyukasztógép dugattyúja körül.

A. Tárcsázza a tápkábelt.
B. Hámvédő kesztyűt viseljen.
C. Sürített levegős fúvókák tisztításakor az acéllemezek és a vasreszelék az éles túkhöz hasonló kockázatot jelenthetnek. A biztonság érdekében viseljen védőkesztyűt. A tisztítás során kerülje a

sűrített levegő fúvókák közvetlen használatát, mivel a részecskék a szembe kerülhetnek, vagy belélegezhetők, ami veszélyt jelent.

3. Használat előtt húzza meg a rögzítőcsavarokat és ellenőrizze a lyukasztószerszámot.

Ha a szerszám rögzítőcsavarjai meglazulnak, vagy ha a szerszám elhasználódik, eltörik vagy deformálódik, a lyukasztás nemcsak a konzolt és a dugattyút károsítja, hanem veszélyes is lehet. Használat előtt húzza meg a rögzítőcsavarokat. Ha a szerszám nem jó, kérjük, cserélje ki újakra.

4. Ellenőrizze a szénkefét.

Ha a teljesítmény nem elegendő, és a motorrész rendellenesen forró, ellenőrizze a szénkefét. (A kefe hosszának kevesebbnek kell lennie, mint 5-6 mm). Kérjük, cserélje ki a kefét egy újjal, miután körülbelül 200 órán át használta. Ha a kefe hossza 5-6 mm-nél kisebb, az armatúra egyenirányító megsérül, és a motor teljesítménye csökken.

5. Hosszú távú használat, vagy az állam hosszú távú elhelyezése, bár nem használnak terhelést, használat vagy vásárlás előtt.

A hosszú ideig használatban lévő vagy hosszabb ideig üresen álló gépek esetében a további használat vagy vásárlás előtt konzultáljon az értékesítő üzlettel. Bizonyos esetekben a belső alkatrészek, például a rugók, tömítések és egyéb alkatrészek cseréjére lehet szükség.

VIGYÁZAT!

- Ellenőrzés, alkatrészcsere vagy javítás előtt, valamint amikor a gép nincs használatban, győződjön meg arról, hogy a hálózati csatlakozó kihúzva van a konnektorból.

- Csak a megadott feszültséget használja. A nem megfelelő feszültség használata megakadályozhatja a gép megfelelő lyukasztását, károsíthatja a motort, vagy más meghibásodást okozhat.

A megadott feszültség ±5%-án belül működjön. Ha hosszabbítót használ, a feszültség csökkenhet; csatlakoztasson erősítőt, és tartsa fenn a 220 V-os feszültséget.

- Ne lyukasszon acéllemezeket vagy kemény anyagból készült tárgyakat, amelyek vastagsága meghaladja a megadott vastagságot.

A. Az A3-as méretnek megfelelő elemek lyukasztásakor a lyukasztás középpontja mindkét oldalon legalább 3 mm legyen.

Győződjön meg arról, hogy az anyag nem haladja meg a megadott keménységet, és mindkét oldalon megmarad a hossz.

B. Helyezze a munkadarabot az alsó szerszám tetejére, és célozza meg a furat közepét.

- Működés közben tartsa távol az ujjait a szerszámtól, különösen a kapcsoló bekapcsolásakor.

Kerülje az elhasználódott, sérült vagy deformált szerszámok használatát, mivel ezek károsíthatják a gépet és biztonsági kockázatot jelenthetnek. Szükség szerint cserélje ki új szerszámmal. A szerszám ellenőrzése, tisztítása vagy cseréje előtt húzza ki a hálózati csatlakozót a konnektorból a véletlenszerű indítás elkerülése érdekében.

• A hidraulikaolaj erősen gyúlékony; kerülje, hogy tűzforrásnak tegye ki. Kövesse az alábbi óvintézkedéseket:

A. Ha a gép üzemel, vagy ha a karosszéria forró, ne vegye ki a szivattyúház olajdugóját.
B. A hidraulikaolajat csak akkor töltse fel, ha a gép teljesen lehült.
C. A hidraulikaolaj-ellátást olyan helyen kell kiválasztani, ahol nincs éghető anyag, és el kell kerülni az olajkiömlést. Azonnal tisztítsa meg, ha olajfoltok keletkeznek.
D. Ne dohányozzon, amikor a hidraulikaolaj feltöltése vagy üzem közben.

E. Csak akkor kezdje meg a müveletet, ha eltávolodott az olajfeltöltő helyröl.

- Ezt a gépet kifejezetten lyukasztási feladatokra tervezték, például acélszerkezetek, reklámtáblák felállítására, valamint acél-, réz- vagy alumíniumlemezek megmunkálására. Csak ilyen célokra használja, és ne engedélyezze a nem rendeltetésszerű használatot.

Tartsa gyermekek számára elérhetetlen helyen, és akadályozza meg, hogy a gyermekek hozzáférjenek a géphez.

• Kérjük, a magassági munkáknál vegye figyelembe a következő pontokat:

A. Meggyőződjön arról, hogy a munkaterület alatt nincs személyzet, mielőtt elkezdené.

B. Kérjük, különösen ügyeljen arra, hogy véletlenül se húzza meg vagy akassza be a vezetéket.

C. Kérjük, helyezze a készüléket biztonságos és stabil helyre.

D. Magasabban fekvő munkaterületeken rögzítsen biztonsági kötelet az épülethez vagy az állványzathoz, szilárdan rögzítve azt a gép központi részéhez, hogy megakadályozza a lezuhanást.

- Ne használja ezt a gépet olyan anyagokhoz, amelyek meghaladják a megadott lyukasztási kapacitást.

- A gép mozgatásakor mindkét kezével biztonságosan fogja meg a gépet, és megfelelően kezelje a tápegységet.

A használt eszközök ártalmatlanítása

Ne dobja ezt a készüléket a kommunális hulladékrendszerekbe. Adja át egy elektromos és elektromos készülék újrahasznosító és gyűjtőhelyen. Ellenőrizze a terméken, a használati utasításon és a csomagoláson található szimbólumot. A készülék gyártásához használt műanyagok a jelölésüknek megfelelően újrahasznosíthatók. Azzal, hogy az újrahasznosítást választja, jelentősen hozzájárul környezetünk védelméhez.

A helyi újrahasznosító létesítményre vonatkozó információkért forduljon a helyi hatóságokhoz.

Alkatrész diagram

Alkatrész száma A készülék leírása
1	A rögzített keret
2	Visszautasított anyaglemez
3	Fejkeret
4	Lyukasztógép szerszám
5	Szivattyútest
6	Olajhenger
7	Olajbevezetés
8	A motor háza
9	Szénkefe
10	Kapcsoló
