BRUKSANVISNING EBAN-1200 MSW

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Elektrisk
Modell	MSW-EBAN-1200
Nominell spänning [V~] / frekvens [Hz] 230 / 50
Nominell effekt [W] 1200
Stanskapacitet i dia. [mm] 6.5-20.5
Stanskapacitet i tjocklek [mm] Max. 6
Stanshastighet [sek] 2-3
Isolationsklass	II
Isolerande kvalitet F
Skyddande klass IPXO
Arbetscykel	S1
Mätt [bredd * längd * höjd; mm] 255*260*490
Vikt [kg] 12,6

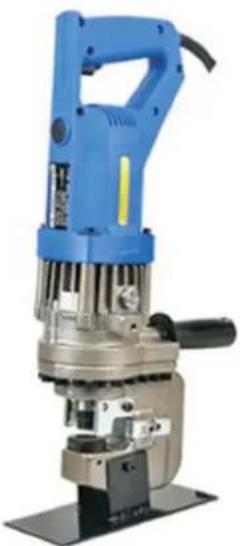

Beskrivning

Denna produkt är utformad speciellt för stansningsuppgifter, som att sätta upp stålkonstruktioner, skyltar och arbeta med stål-, koppar- eller aluminiumplåtar.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

OBS!

• Använd maskinen försiktigt: Om maskinen tappas av misstag kan kollisionen orsaka att ramens form spricker och skadas.
• Vid oavsiktlig fall eller kollision, gör en fullständig kontroll före användning och bekräfta säkerheten före användning. Om det finns något onormalt, vänligen ta det till reparation omedelbart.
• Att hålla i ledningen för att bära produkten eller dra ledningen från uttaget kan skada ledningen, vilket kan leda till att den går sönder eller kortsluts. Vänligen gör inte träden och vassa föremål, saker med hög temperatur, kemikalier och annan kontakt. Om träden är skadad, sluta arbeta omedelbart och ta den till reparation.
• Maskinens vindfönster är en nödvändig del av kylningen av motorn, blockera den inte på grund av damm som flyger. Om den är blockerad kommer temperaturen på motorn att stiga, vilket kommer att vara orsaken till att motorn bränns ut.
  • Rengör maskinen ofta. Håll den i bästa möjliga skick, speciellt motordelen och växeldelen av askan.
• För damm, bör inte bara torkas när det är smutsigt, men bör också vara uppmärksam på att torka efter varje användning. Rengör dessutom tråden när som helst så att den inte försämras på grund av rollen av olja eller kemikalier.
• Underhåll alltid formen för att säkerställa att den förblir skarp och i gott skick. Om formen blir matt, undvik användning tills den har slipats ordentligt.
• Att endast bearbeta ytan kan leda till motoröverbelastning, vilket kan orsaka funktionsfel och minska arbetseffektiviteten.
• För att ge fullt spel åt maskinens kraft, vänligen dra åt bultarna eller skruvarna efter varje 300-500 gångers stansning. Kontrollera tätningsdelens bultar mellan fästet och cylindern.
  • Denna maskin har en motor, använd inte i regn eller snö.
• När du arbetar på natten, vänligen sätt upp ljudisoleringsvägg eller annan ljudisoleringsutrustning vid användning.
• Förvara maskinen och dess tillbehör på följande platser:

A. Utom räckhåll för barn, eller en plats låst.
B. Normal temperatur och torr plats.
C. Inget regn, ingen fukt.
D. Där direkt solljus inte när.
E. Där det inte finns några frätande ämnen.

Hydraulolja

1. Det kan orsaka inflammation när du kommer in i ögonen, så använd skyddsglasögon före användning för att förhindra att hydraulolja kommer in i ögonen.
2. Kontakt med huden kan orsaka inflammation, så använd skyddshandskar först. Om du dricker hydraulvätska kommer det att orsaka diarré och kräkningar, så drick inte det.
3. Akutsjukvård:

A. Efter att ha kommit in i ögonen, vänligen tvätta med rent vatten först och acceptera sedan läkarens diagnos i tid.

B. Efter kontakt med huden, tvätta noggrant med tvål och vatten.
C. Tvinga inte patienten att kräkas efter att ha intagits av misstag. Vänligen acceptera läkarens diagnos omedelbart.

Släng inte spillolja i havet, nära floder, sjöar, andra floder eller i avlopp. Det finns inte bara risk för brand, utan även förorening av miljön.

Användning

WARNING!

1. Kontrollera oljenivån före användning.

Denna maskin är baserad på hydraulolja och arbete. Minskningen av olja kommer att leda till minskning av kraften och prestanda kan inte ge fullt spel, så kontrollera oljan före användning. Dessutom, när kroppens temperatur när över 70C, minskar kraften, så snälla vila en stund och använd den efter att kroppen svalnat. På sommaren kommer särskilt aluminiumdelen (pumpskalsdelen) att bilda hög temperatur, så var uppmärksam.

1. Utför förvärmningsoperationen.

På vintern stelnar hydrauloljan ibland och är svår att starta, så utför förvärmning i cirka 30 till 60 sekunder utan belastning innan stansning.

1. Stäng av strömbrytaren en gång.

När omkopplaren hålls i tillstånd, kommer kontakten ibland vara i en kontinuerlig; Efter att ha bekräftat att kolven när toppen, se till att koppla bort strömbrytaren en gång innan användning.

Förberedelser inför läxor

1. Organisera och bekräfta arbetsplatsen.

Vänligen bekräfta att platsen som ska utföras är i korrekt skick som anges i anteckningarna.

1. Förlängning av ledaren

När strömförsörjningen är långt borta och ledaren behöver förlängas, för att maskinen ska kunna arbeta med högsta effekt utan problem, använd ledaren med tillräckligt tjocklek så kort som möjligt. Vänligen ta tråden för att reparera den om den är skadad.

Försiktighetsåtgärder före användning

1. Se till att ström används.

Var noga med att använda strömförsörjningen som anges på etiketten.

1. Kontrollera om monteringsbultarna på stansdynan är lösa.

Huruvida positioneringsbulten (sexhuvudet) på monteringsdynan är åtdragen. För försiktighet, vänligen dra åt den med en inexxnyckel. När det används i löst tillstånd kommer det inte bara att leda till skada på kroppen och stansformen, utan också orsaka olyckor.

1. Kontrollera eluttaget.

Om en kontakt är vinglig eller lätt att dra av när den sätts in i ett uttag, måste den repareras. Om den används som den är kommer den att överhettas och orsaka en olycka.

Driftinstruktioner

1. Vänligen välj formen enligt diametern (långt hål) på arbetsstycket.
2. Stålplåten som ska bearbetas läggs platt och ansluts till strömförsörjningen.
3. Kolven rör sig framåt och slår. Slå på strömmen så att kolven kommer tillbaka automatiskt när den kommer till toppen. Om inte en gång Om du går till toppen kommer kolven inte tillbaka.
4. När du har nätt toppen, koppla ur strömbrytaren och kolven går tillbaka.
5. När kolven helt återgår till sitt ursprungliga läge, rör sig inte omkopplaren, eftersom ventilen är öppen, och nästa hydraultryck kommer inte.
6. Om kolven på stansmaskinen under stansningsoperationer inte återgår till sitt ursprungliga läge, använd en stålplåt eller liknande föremål för att försiktigt trycka tillbaka den. Var särskilt försiktig för att undvika att skada kolven eller maskinens dyna. Dessutom, om kolven inte helt har återgått till sitt ursprungliga läge, aktiveras inte kolven om maskinen slås på. Se till att kolven är helt indragen innan du påbörjar en annan stansoperation.

Inspektion och underhåll

1. Kontrollera oljenivån före operationen.

Mer än 70 % av orsakerna till strömbrist beror på bristen på hydraulolja, så kontrollera mängden olja innan användning. Den omfattande ersättningen av olja bör ersättas i enlighet med oljans föroreningsgrad.

A. Vid stansning (stålplattan är maskinens maximala diameter och tjocklek), slå på, så att kolven rör sig framåt ca 4 mm.
Vänligen slå av strömbrytaren i mitten av stansningen, stoppa frammatningen av kolven (på grund av förhållandet mellan krockkudden är oljejustering nödvändig).
B. Vid pressning av stålplåten, oljeinsprutningsmynningen uppåt, lossa oljepluggen från oljeinsprutningsmynningen bit för bit tills den är fylld. Om du öppnar oljepluggen när kroppen är varm kommer oljan ibland att spruta ut, så öppna oljepluggen när kroppen är sval.
C. Den fullständiga ersättningen av oljan bör också tas bort från bultpluggen, upp och ner, efter att all olja inuti har hällts ut, och håll sedan tillbaka den. Använd smörjmedel för att längsamt fylla på från toppen. Fixera bultstoppet tillfälligt där oljan först spills och använd sedan oljepåfyllningsmetoden.
D. Ibland finns det tillräckligt med olja men ingen kraft; detta beror på att delarna i pumpen (kolv, utmatningsventil) slits ut. Prata med inköpskontoret.

2. Rengör kolven runt stansmaskinen regelbundet.

Rengör regelbundet stålplåtar, järnrester och skräp runt kolven på stansmaskinen efter användning.

A. Slå nätsladden.
B. Använd epitelhandskar.
C. Vid användning av tryckluftsmunstycken för rengöring kan ståplåtar och järnspån utgöra risker som liknar vassa nälar. Använd skyddshandskar för säkerhets skull. Undvik att använda tryckluftsmunstycken direkt under rengöring, eftersom partiklar kan komma in i ögonen eller andas in, vilket utgör en fara.

3. Dra åt monteringsbultarna och kontrollera stansformen före användning.

När matrisens monteringsbultar lossnar eller när formen förbrukas, går sönder eller deformeras, kommer stansning inte bara att skada fästet och kolven utan också vara farligt. Dra åt monteringsbultarna före användning. Om tärningen inte är bra, vänligen byt ut den mot nya.

4. Kontrollera kolborsten.

När kraften inte räcker till och motordelen är onormalt varm, kontrollera kolborsten. (Längden på borsten bör vara mindre än 5-6 mm). Byt ut borsten mot en ny efter att ha använt den i cirka 200 timmar. Om längden på borsten är mindre än 5-6 mm kommer ankarlikriktaren att skadas och motorns effekt minskar.

5. Långvarig användning, eller långvarig placering av staten, även om ingen last inte används, före användning eller köp.

För maskiner som har använts under lång tid eller har använts under längre perioder, rådgör med återförsäljaren innan du använder eller köper dem vidare. I vissa fall kan interna komponenter som fjädrar, tätningar och andra delar behöva bytas ut.

OBS!

• Innan du inspekterar, byter ut delar eller reparerar, och när maskinen inte används, se till att strömkontakten är urkopplad från uttaget.
• Använd endast den specificerade spänningen. Användning av felaktig spänning kan förhindra att maskinen slår ordentligt, skada motorn eller orsaka andra funktionsfel.
  Kör inom ±5 % av den specificerade spänningen. Om du använder en förlängningssladd kan spänningen falla; anslut en booster och bibehåll 220V.
  • Stansa inte stålplåtar eller föremål av hårt material som överstiger den specificerade tjockleken.

A. Som standard, vid stansning av föremål som motsvarar A3, vänligen gör stansningscentrumet på båda sidorna inte mindre än 3 mm.
Se till att materialet inte överstiger den specificerade hårdheten och behåll längden på båda sidorna.
B. Placera arbetsstycket ovanpå den nedre formen och rikta den mot mitten av hålet.

- Håll fingrarna borta från formen under drift, speciellt när du kopplar in strömbrytaren.

Undvik att använda slitna, skadade eller deformerade stansar, eftersom de kan skada maskinen och utgöra säkerhetsrisker. Byt ut mot en ny dyna efter behov. Dra ut stickkontakten ur uttaget innan du kontrollerar, rengör eller byter ut formen för att förhindra oavsiktlig start.

• Hydraulolja är mycket brandfarligt; undvik att utsätta den för brandkällor. Följ dessa försiktighetsåtgärder:

A. När maskinen är i drift eller när kroppen är varm, ta inte bort oljepluggen från pumphuset.
B. Fyll på hydraulolja endast när maskinen har svalnat helt.
C. Hydraulolja bör väljas runt platsen utan brännbart och undvika oljespill. Städa omedelbart om olja spills.
D. Rök inte när hydraulolja fylls på eller är i drift.
E. Starta driften först efter att du har flyttat bort från oljepåfyllningsområdet.

- Denna maskin är speciellt utformad för stansningsuppgifter, som att sätta upp stålkonstruktioner, skyltar och arbeta med stål-, koppar- eller aluminiumplåtar. Använd endast för dessa ändamål och tillåt inte användning för oavsiktlig användning.

Förvara utom räckhåll för barn och förhindra att barn kommer åt maskinen.

- Var uppmärksam på följande punkter för höjdarbete:

A. Kontrollera att ingen personal befinner sig under arbetsområdet innan du startar.

B. Var särskilt försiktig för att undvika att oavsiktligt dra eller haka fast i vajern.

C. Placera enheten på en säker och stabil plats.

D. På upphöjda arbetsplatser fäster du ett säkerhetsrep i byggnaden eller ställningen och fäster det ordentligt i maskinens centrala del för att förhindra fall.

• Använd inte denna maskin på material som överstiger den specificerade stanskapaciteten.

- När du flyttar maskinen, greppa den ordentligt med båda händerna och hantera strömförsörjningen ordentligt.

Kassera använda enheter

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasten som används för att konstruera enheten kan återvinnas enligt deras märkningar. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

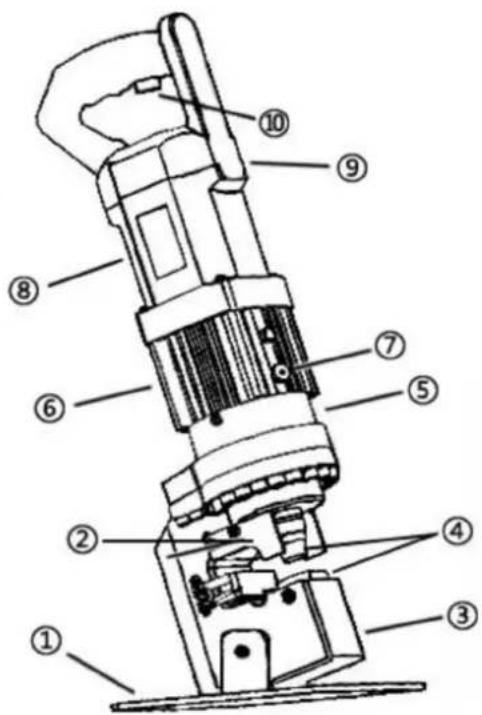

Delar diagram

Nummer på del Beskrivning
1	Den fasta ramen
2	Avvisad materialplatta
3	Huvudram
4	Stansmaskin form
5	Pumpkropp
6	Oljecylinder
7	Oljeinlopp
8	Motorhus
9	Kolborste
10	Växla
