NAVODILA ZA UPORABO EBAN-1200 MSW

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka Električni štancalni stroj
Model	MSW-EBAN-1200
Nazivna napetost [V~] / frekvenca [Hz] 230 / 50
Nazivna moč [W] 1200
Zmogljivost prebijanja v dia. [mm] 6.5-20.5
Zmogljivost prebijanja v debelini [mm] maks. 6
Hitrost prebijanja [s] 2-3
Zaščitni razred	II
Izolacijski razred F
Zaščitni razred IPXO
Delovni cikel	S1
Dimenzije [širina * dolžina * višina; mm] 255*260*490
Teža [kg] 12,6

Opis

Ta izdelek je zasnovan posebej za opravila prebijanja, kot je postavitev jeklenih konstrukcij, reklamnih panojev in delo z jeklenimi, bakrenimi ali aluminijastimi ploščami.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.

POZOR!

• Prosimo, da stroj uporabljate previdno: Če stroj pomotoma pade na tla, lahko trk povzroči, da oblika okvirja poči in se poškoduje.
  • V primeru nenamernega padca ali trka pred uporabo opravite popoln pregled in potrdite varnost. Če pride do kakršnih koli nepravilnosti, ga takoj odnesite v popravilo.
• Držanje žice za prenašanje izdelka ali vlečenje žice iz vtičnice lahko poškoduje žico, kar povzroči prekinitev ali kratek stik. Prosimo, da ne pridete v stik z žico in ostrimi predmeti, predmeti z visoko temperaturo, kemikalijami in drugim. Če je žica poškodovana, takoj prenehajte z delom in jo odnesite v popravilo.
• Vetrno okno stroja je nujen del hlajenja motorja, ne blokirajte ga zaradi letečega prahu. Če je blokiran, se bo temperatura motorja dvignila, kar bo povzročilo izgorevanje motorja.
• Pogosto čistite stroj. Ohranjajte ga v najboljšem možnem stanju, še posebej motorni del in stikalni del pepela.
• Za prah je treba ne samo obrisati, ko je umazan, ampak tudi paziti, da ga obrišete po vsaki uporabi. Poleg tega prosimo, da žico kadar koli očistite, da se ne pokvari zaradi vloge olja ali kemikalij.
• Vedno vzdržujte matrico, da zagotovite, da ostane ostra in v dobrem delovnem stanju. Če matrica postane topa, se je izogibajte uporabi, dokler ni pravilno nabrušena.
• Obdelava le površine lahko povzroči preobremenitev motorja, kar lahko povzroči okvare in zmanjša delovno učinkovitost.
• Če želite v celoti izkoristiti moč stroja, privijte vijake po vsakih 300-500-kratnem udarjanju. Preverite vijake tesnilnega dela med nosilcem in cilindrom.
  • Ta stroj ima motor, ne uporabljajte ga v dežju ali snegu.
  • Ko delate ponoči, med uporabo namestite zvočno izolacijsko steno ali drugo opremo za zvočno izolacijo.
• Stroj in njegove dodatke hranite na naslednjih mestih:

A. Izven dosega otrok ali zaklenjeno mesto.
B. Normalna temperatura in suh prostor.
C. Brez dežja, brez vlage.
D. Kjer neposredna sončna svetloba ne doseže.
E. Kjer ni jedkih snovi.

Hidravlično olje

1. Ob vstopu v oči lahko povzroči vnetje, zato si pred uporabo nadenite zaščitna očala, da preprečite vdor hidravličnega olja v oči.
2. Stik s kožo lahko povzroči vnetje, zato najprej nadenite zaščitne rokavice. Če pijete hidravlično tekočino, bo povzročila drisko in bruhanje, zato je ne pijte.
3. Nujno zdravljenje:

A. Po vstopu v oči najprej sperite s čisto vodo in nato pravočasno sprejmite zdravnikovo diagnozo.
B. Po stiku s kožo temeljito umiti z milom in vodo.
C. Po nenamernem zaužitju bolnika ne silite k bruhanju. Takoj sprejmite zdravnikovo diagnozo.

1. Obdelava odpadnega olja:

Odpadnega olja ne odlagajte v morje, blizu rek, jezer, drugih rek ali v odtoke. Ne obstaja le nevarnost požara, ampak tudi onesnaženje okolja.

Delovanje

OPOZORILO!

1. Pred uporabo preverite nivo olja.

Ta stroj temelji na hidravličnem olju in delu. Zmanjšanje olja bo privedlo do zmanjšanja moči in zmogljivost ne more zagotoviti polne zmogljivosti, zato pred uporabo preverite olje. Poleg tega se moč zmanjša, ko telesna temperatura preseže 70 C, zato nekaj časa počivajte in ga uporabite, ko se telo ohladi. Poleti bo zlasti aluminijasti del (del ohišja črpalke) povzročil visoko temperaturo, zato bodite pozorni.

2. Izvedite postopek predgretja.

Pozimi se hidravlično olje včasih strdi in ga je težko zagnati, zato pred luknjanjem izvedite predgretje za približno 30 do 60 sekund brez obremenitve.

3. Enkrat izklopite stikalo.

Ko je stikalo v stanju, bo vtič včasih neprekinjen; Ko se prepričate, da bat doseže vrh, pred uporabo enkrat odklopite stikalo.

Priprava pred domačo nalogo

1. Organizirajte in potrdite delovno mesto.

2. Podaljšanje vodnika

Kadar je napajalnik daleč in je treba vodnik podaljšati, da lahko stroj brez težav deluje z največjo močjo, uporabite čim krajši vodnik z dovolj debelino. Vzemite žico, da jo popravite, će je poškodovana.

Previdnostni ukrepi pred uporabo

1. Prepričajte se, da se uporablja napajanje.

Prepričajte se, da uporabljate napajalnik, ki je naveden na etiketi.

2. Preverite, ali so pritrdilni vijaki matrice za prebijanje ohlapni.

Ali je pozicionirni vijak (inbus glava) pritrdilne matrice privit. Zaradi previdnosti ga privijte s šestrobim ključem. Če se uporablja v razsutem stanju, ne bo povzročil le poškodbe telesa in prebijanja, temveč bo povzročil tudi nesreče.

3. Preverite električno vtičnico.

Če je vtič majav ali se zlahka izvleče, ko ga vstavite v vtičnico, ga je treba popraviti. Če ga uporabljate v takšnem stanju, se bo pregrel in povzročil nesrečo.

Navodila za uporabo

1. Izberite matrico glede na premer (dolga luknja) obdelovanca.

2. Jekleno ploščo, ki jo obdelujemo, položimo ravno in priključimo na napajanje.

3. Bat se premika naprej in udarja. Vklopite napajanje, da se bo bat samodejno vrnil, ko pride na vrh. Če ne enkrat

Če greš na vrh, se bat ne bo vrnil.

1. Ko dosežete vrh, odklopite stikalo in bat se vrne.
2. Ko se bat popolnoma vrne v prvotni položaj, se stikalo ne premakne, ker je ventil odprt, naslednji hidravlični tlak pa ne pride.
3. Če se bat prebijalnega stroja ne vrne v prvotni položaj, ga z jekleno ploščo ali podobnim predmetom nežno potisnite nazaj. Bodite posebej previdni, da ne poškodujete bata ali matrice stroja. Poleg tega, če se bat ni povsem vrnil v prvotni položaj, vklop stroja ne bo aktiviral bata. Prepričajte se, da je bat popolnoma umaknjen, preden začnete z drugim prebijanjem.

Pregled in vzdrževanje

1. Pred uporabo preverite nivo olja.

Več kot 70 % razlogov za pomanjkanje električne energije je posledica pomanjkanja hidravličnega olja, zato pred uporabo preverite količino olja. Celovito zamenjavo olja je treba zamenjati glede na stopnjo onesnaženosti olja.

A. Pri prebijanju (jeklena plošča je največji premer in debelina stroja) vklopite, tako da se bat premakne naprej za približno 4 mm.
Prekinite stikalo sredi prebijanja, ustavite premikanje bata (zaradi razmerja zračne blazine je potrebna nastavitev olja).
B. V primeru pritiska na jekleno ploščo, ustje za vbrizgavanje olja navzgor, postopoma porahljajte oljni čep iz ustja za vbrizgavanje olja, dokler se ne napolni. Če odprete čep za olje, ko je telo vroče, bo olje včasih izteklo, zato odprite čep za olje, ko je telo ohlajeno.
C. Popolno zamenjavo olja je treba odstraniti tudi iz čepa vijaka, na glavo, potem ko je vse olje v notranjosti izlito, in ga nato nalijte nazaj. Prosimo, uporabite olje za počasno polnjenje od vrha. Začasno pritrdite zamašek vijaka, kjer se je olje sprva razlilo, nato pa uporabite metodo dolivanja olja
D. Včasih je dovolj olja, vendar ni moči; to je zato, ker se deli v črpalki (bat, dovodni ventil) obrabijo. Obrnite se na nabavno službo.

2. Prosimo, da redno čistite bat okrog prebijalnega stroja.

Prosimo, da po uporabi redno čistite jeklene plošče, ostanke železa in smeti okoli bata prebijalnega stroja.

A. Pokličite napajalni kabel.
B. Nosite epitelne rokavice.
C. Pri uporabi šob na stisnjen zrak za čiščenje lahko jeklene plošče in železni opilki predstavljajo podobno tveganje kot ostre igle. Zaradi varnosti nosite zaščitne rokavice. Izogibajte se uporabi šob za stisnjen zrak neposredno med čiščenjem, saj lahko delci pridejo v oči ali jih vdihnejo, kar predstavlja nevarnost.

3. Pred uporabo privijte pritrdilne vijake in preverite prebijalno matrico.

Ko se pritrdilni vijaki matrice zrahljajo ali ko je matrica porabljena, zlomljena ali deformirana, prebijanje ne bo samo poškodovalo nosilca in bata, temveč bo tudi nevarno. Pred uporabo privijte pritrdilne vijake. Če matrica ni dobra, jo zamenjajte z novo.

4. Preverite karbonsko ščetko.

Če je moč premajhna in je del motorja neobičajno vroč, preverite ogljikove ščetke. (Dolžina krtače mora biti manjša od 5-6 mm). Po približno 200 urah uporabe krtačo zamenjajte z novo. Če je dolžina krtače manjša od 5-6 mm, se armaturni usmernik poškoduje in moč motorja se zmanjša.

1. Dolgotrajna uporaba ali dolgotrajna postavitev stanja, čeprav se ne uporablja obremenitev, pred uporabo ali nakupom.

Za stroje, ki so bili v dolgotrajni uporabi ali v mirovanju dlje časa, se pred nadaljnjo uporabo ali nakupom posvetujte s prodajalcem. V nekaterih primerih bo morda treba zamenjati notranje komponente, kot so vzmeti, tesnila in drugi deli.

POZOR!

• Pred pregledom, zamenjavo delov ali popravilom in kadar koli stroja ne uporabljate, se prepričajte, da je napajalni vtič izključen iz vtičnice.
• Uporabljajte samo navedeno napetost. Uporaba nepravilne napetosti lahko prepreči pravilno prebijanje stroja, poškoduje motor ali povzroči druge okvare.

Delujte v območju ±5 % navedene napetosti. Če uporabljate podaljšek, lahko napetost pade; priključite ojačevalnik in vzdržujte 220V.

- Ne luknjajte jeklenih plošč ali predmetov iz trdega materiala, katerih debelina presega predpisano.

A. Standardno velja, da pri luknjanju predmetov, enakovrednih A3, središče luknjanja na obeh straneh ne sme biti manjše od 3 mm.
Prepričajte se, da material ne preseže predpisane trdote in ohranite dolžino obeh strani.
B. Postavite obdelovanec na spodnjo matrico in ga usmerite na sredino luknje.

- Držite prste stran od matrice med delovanjem, še posebej, ko vklopite stikalo.

Izogibajte se uporabi obrabljenih, poškodovanih ali deformiranih matric, saj lahko poškodujejo stroj in predstavljajo varnostno tveganje. Po potrebi zamenjajte z novo matrico. Pred preverjanjem, čiščenjem ali zamenjavo matrice izključite napajalni vtič iz vtičnice, da preprečite nenamerni zagon.

- Hidravlično olje je lahko vnetljivo; izogibajte se izpostavljanju virom ognja. Upoštevajte te varnostne ukrepe:

A. Ko stroj deluje ali ko je telo vroče, ne odstranjujte čepa za olje na ohišju črpalke.
B. Hidravlično olje dolijte šele, ko je stroj popolnoma ohlajen.
C. Dovod hidravličnega olja je treba izbrati okoli mesta brez gorljivih snovi in preprečiti razlitje olja. Če se olje razlije, takoj očistite.
D. Ne kadite med dolivanjem hidravličnega olja ali med delovanjem.
E. Delovati začnite šele, ko se oddaljite od območja za polnjenje olja.

- Ta stroj je zasnovan posebej za naloge prebijanja, kot je postavitev jeklenih konstrukcij, reklamnih panojev in delo z jeklenimi, bakrenimi ali aluminijastimi ploščami. Uporabljajte samo za te namene in ne dovolite delovanja za nenamensko uporabo.

Hranite izven dosega otrok in preprečite otrokom dostop do stroja.

• Pri delu na višini bodite pozorni na naslednje točke:

A. Pred začetkom se prepričajte, da pod delovnim območjem ni osebja.
B. Bodite posebej previdni, da ne bi slučajno potegnili ali zataknili žice.
C. Enoto postavite na varno in stabilno mesto.
D. Na dvignjenih deloviščih pritrdite varnostno vrv na zgradbo ali gradbeni oder in jo trdno pritrdite na osrednji del stroja, da preprečite padce.

• Tega stroja ne uporabljajte na materialih, ki presegajo navedeno zmogljivost prebijanja.
• Ko premikate stroj, ga trdno primite z obema rokama in pravilno upravljajte z napajanjem.

Odstranjevanje rabljenih naprav

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.

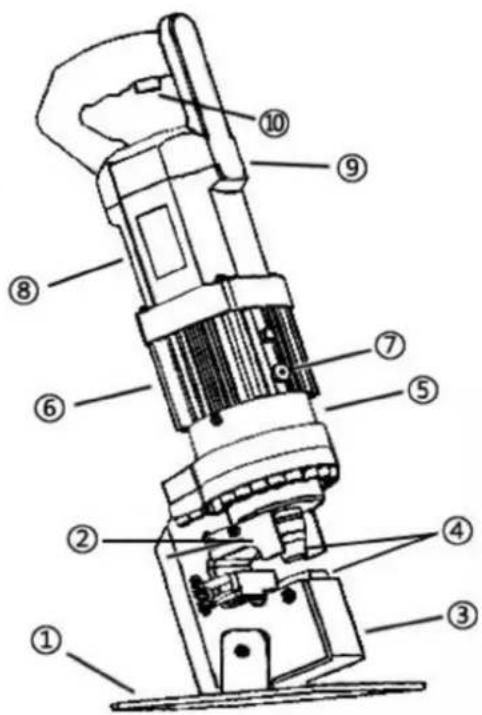

Diagram delov

Številka dela Opis
1	Fiksni okvir
2	Plošča z zavrnjenim materialom
3	Okvir glave
4	Kalup za štancanje
5	Telo črpalke
6	Oljni cilinder
7	Dovod olja
8	Ohišje motorja
9	Ogljikova ščetka
10	Stikalo
