BRUKSANVISNING EBAN-1200 MSW

1. Udfør venligst forvarmning.

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn	Elektrisk
Modell	MSW-EBAN-1200
Nominell spenning [V~] / frekvens [Hz] 230 / 50
Nominell effekt [W] 1200
Stansekapasitet i dia. [mm] 6.5-20.5
Stansekapasitet i tykkelse [mm] Maks. 6
Stansehastighet [sek] 2-3
Beskyttelsesklasse	II
Isolerende karakter F
Beskyttende karakter IPX0
Driftssyklus	S1
Dimensjoner [bredde * lengde * høyde; mm] 255*260*490
Vekt [kg] 12.6

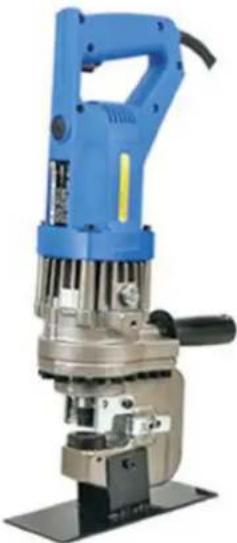

Beskrivelse

Dette produktet er designet spesielt for stanseoppgaver, som å sette opp stålkonstruksjoner, reklametavler og arbeid med stål-, kobber- eller aluminiumsplater.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

OBS!!!

• Bruk maskinen forsiktig: Hvis maskinen faller i bakken ved en feiltakelse, kan kollisjonen føre til at formen på rammen sprekker og skades.
• I tilfelle utilsiktet fall eller kollisjon, vennligst foreta en fullstendig sjekk før bruk og bekreft sikkerheten før bruk. Hvis det er noe unormalt, vennligst ta det til reparasjon umiddelbart.
• Å holde ledningen for å bære produktet eller trekke ledningen fra stikkontakten kan skade ledningen, noe som resulterer i brudd eller kortslutning. Vennligst ikke gjør ledningen og skarpe gjenstander, høytemperatur ting, kjemikalier og annen kontakt. Hvis ledningen er skadet, stopp arbeidet umiddelbart og ta den med til reparasjon.
• Vindvinduet til maskinen er en nødvendig del av kjøling av motoren, ikke blokker den på grunn av støv som flyr. Hvis den er blokkert, vil temperaturen på motoren stige, noe som vil være årsaken til å brenne ut motoren.
  • Rengjør maskinen ofte. Hold den i best mulig stand, spesielt motordelen og bryterdelen av asken.
• For støv, bør ikke bare tørkes når det er skittent, men bør også være oppmerksom på å tørke etter hver bruk. I tillegg, vennligst rengjør ledningen når som helst, slik at den ikke forringes på grunn av rollen til olje eller kjemikalier.
• Vedlikehold alltid dysen for å sikre at den forblir skarp og i god stand. Hvis formen blir matt, unngå bruk før den er ordentlig slipt.
• Maskinering av kun overflaten kan føre til overbelastning av motoren, noe som kan forårsake funksjonsfeil og redusere arbeidseffektiviteten.
• For å gi fullt spill til kraften til maskinen, stram boltene eller skruene etter hver 300-500 ganger med stansing. Vennligst sjekk boltene til tetningsdelen mellom braketten og sylinderen.
• Denne maskinen har motor, må ikke brukes i regn eller snø.
  • Når du arbeider om natten, vennligst sett opp lydisolasjonsvegg eller annet lydisolasjonsutstyr ved bruk.
• Oppbevar maskinen og dens tilbehør på følgende steder:

A. Etter å ha kommet inn i øynene, vask med rent vann først, og godta deretter legens diagnose i tide.
B. Etter hudkontakt, vask grundig med såpe og vann.

C. Ikke tving pasienten til å kaste opp etter utilsiktet inntak. Vennligst godta legens diagnose umiddelbart.

1. Behandling av spillolje:

Ikke kast spillolje i havet, i nærheten av elver, innsjøer, andre elver eller i avløp. Det er ikke bare fare for brann, men også forurensning av miljøet.

Bruk

ADVARSEL!

1. Kontroller oljenivået før bruk.

Denne maskinen er basert på hydraulikkolje og arbeid. Reduksjonen av olje vil føre til reduksjon av kraft, og ytelsen kan ikke gi fullt spill, så sjekk oljen før bruk. I tillegg, når kroppens temperatur når over 70C, synker kraften, så vennligst hvil en periode og bruk den etter at kroppen har kjølt seg ned. Om sommeren vil spesielt aluminiumsdelen (pumpeskalldelen) danne høy temperatur, så vær oppmerksom.

1. Vennligst utfør forvarming.

Om vinteren størkner hydraulikkoljen noen ganger og er vanskelig å starte, så forvarming i ca. 30 til 60 sekunder uten belastning før stansing.

1. Slå av bryteren én gang.

Når bryteren holdes i tilstanden, vil pluggen noen ganger være i en kontinuerlig; Etter å ha bekreftet at stemplet når toppen, sørg for å koble fra bryteren én gang før bruk.

Forberedelse før lekser

1. Organisere og bekrefte arbeidsplassen.

Vennligst bekreft at nettstedet som skal utføres er i riktig stand som angitt i merknadene.

1. Forlengelse av lederen

Når strømforsyningen er langt unna og lederen må forlenges, for å gjøre det mulig for maskinen å operere på høyeste effekt uten problemer, vennligst bruk lederen med nok tykkelse så kort som mulig. Ta ledningen for å reparere den hvis den er skadet.

Forholdsregler før bruk

1. Sørg for at strøm brukes.

Sørg for å bruke strømforsyningen som er registrert på etiketten.

1. Bekreft om monteringsboltene til stansedysen er løse.

Hvorvidt posisjoneringsbolten (sekskanthode) til monteringsdysen er strammet. For forsiktighet, stram den med sekskantnøkkel. Når den brukes i løs tilstand, vil den ikke bare føre til skade på kroppen og stanseformen, men også forårsake ulykker.

1. Sjekk strømuttaket.

Hvis en plugg er vinglete eller lett å trekke av når den settes inn i en stikkontakt, må den repareres. Hvis den brukes som den er, vil den overopphetes og forårsake en ulykke.

Bruksanvisning

1. Velg formen i henhold til diameteren (langt hull) til arbeidsstykket.

2. Stålplaten som skal bearbeides legges flatt og kobles til strømforsyningen.

3. Stempelet beveger seg fremover og slår. Slå på strømmen slik at stemplet kommer tilbake automatisk när det kommer til toppen. Om ikke en gang Går du til toppen, kommer ikke stempelet tilbake.
4. Etter å ha nädd toppen, koble fra bryteren og stempelet går tilbake.
5. Når stempelet går helt tilbake til sin opprinnelige posisjon, beveger ikke bryteren seg, fordi ventilen er åpen, og det neste hydrauliske trykket kommer ikke.
6. Under stanseoperasjoner, hvis stempelet på stansemaskinen ikke går tilbake til sin opprinnelige posisjon, bruk en stålplate eller lignende gjenstand for å skyve det forsiktig tilbake. Vær spesielt forsiktig for å unngå å skade stempelet eller dysen på maskinen. I tillegg, hvis stempelet ikke har gått helt tilbake til sin opprinnelige posisjon, vil ikke stempelet aktiveres ved å slå på maskinen. Sørg for at stempelet er helt tilbaketrukket før du starter en ny stanseoperasjon.

Inspeksjon og vedlikehold

1. Kontroller oljenivået før operasjonen.

Mer enn 70 % av årsakene til strømmangel skyldes mangel på hydraulikkolje, så sjekk oljemengden før bruk. Den omfattende utskiftingen av olje bør erstattes i henhold til oljeforurensningsgraden.

A. Ved stansing (stålplaten er maskinens maksimale diameter og tykkelse), slå på, slik at stempelet beveger seg ca. 4 mm fremover.
Vennligst klipp av bryteren midt under stansing, stopp fremføringen av stempelet (på grunn av forholdet til kollisjonsputen, er oljejustering nødvendig).
B. Ved pressing av stålplaten, oljeinnsprøytningsmunningen opp, løsne oljepluggen fra oljeinjeksjonsmunnen bit for bit til den er fylt. Hvis du åpner oljepluggen når kroppen er varm, vil oljen noen ganger sprute ut, så vennligst åpne oljepluggen når kroppen er kjølig.
C. Full erstatning av oljen bør også fjernes fra boltpluggen, opp ned, etter at all oljen inni er helt ut, og hell den deretter tilbake. Bruk oljeskruen til å fylle sakte fra toppen. Fest boltstopperen midlertidig der hvor oljen først renner ut, og bruk deretter oljepåfyllingsmetoden.
D. Noen ganger er det nok olje, men ingen kraft; dette er fordi delene i pumpen (stempel, leveringsventil) slites ut. Snakk med innkjøpskontoret.

2. Rengjør stempelet rundt stansemaskinen regelmessig.

Rydd opp i stålplatene, jernrester og søppel rundt stempelet på stansemaskinen regelmessig etter bruk.

A. Slå strømledningen.
B. Bruk epitelhansker.
C. Når du bruker trykkluftdyser til rengjøring, kan stålplater og jernspon utgjøre en risiko som ligner skarpe nåler. Bruk vernehansker for sikkerhets skyld. Unngå å bruke trykkluftdyser direkte under rengjøring, da partikler kan komme inn i øynene eller inhaleres, og utgjøre en fare.

3. Stram til monteringsboltene og kontroller stansedysen før bruk.

Når monteringsboltene til dysen løsner eller når dysen er oppbrukt, ødelagt eller deformert, vil stansing ikke bare skade braketten og stempelet, men også være farlig. Stram monteringsboltene før bruk. Hvis terningen ikke er bra, må du erstatte den med nye.

Når strømmen ikke er nok og motordelen er unormalt varm, sjekk kullbørsten. (Lengden på børsten bør være mindre enn 5-6 mm). Bytt børsten med en ny etter å ha brukt den i ca. 200 timer. Hvis lengden på børsten er mindre enn 5-6 mm, vil ankerlikeretteren bli skadet, og kraften til motoren vil avta.

5. Langsiktig bruk, eller langsiktig plassering av staten, selv om ingen last ikke brukes, før bruk eller kjøp.

For maskiner som har vært i langtidsbruk eller ubrukt i lengre perioder, ta kontakt med salgsbutikken før videre bruk eller kjøp. I noen tilfeller kan interne komponenter som fjærer, tetninger og andre deler trenge utskifting.

OBS!!!

• Før du inspiserer, bytter deler eller reparerer, og når maskinen ikke er i bruk, må du sørge for at støpselet er koblet fra stikkontakten.
• Bruk kun spesifisert spenning. Bruk av feil spenning kan forhindre at maskinen slår skikkelig, skade motoren eller forårsake andre funksjonsfeil.

Kjør innenfor ±5 % av spesifisert spenning. Hvis du bruker en skjøteledning, kan spenningen falle; koble til en booster og opprettholde 220V.

- Ikke stans stålplater eller gjenstander av hardt materiale som overskrider spesifisert tykkelse.

A. Som standard, ved stansing av gjenstander som tilsvarer A3, må stansesenteret til begge sider ikke være mindre enn 3 mm.
Pass på at materialet ikke overskrider den angitte hardheten og behold lengden på begge sider.
B. Plasser arbeidsstykket på toppen av den nedre dysen og sikt det mot midten av hullet.

- Hold fingrene unna dysen under drift, spesielt när bryteren kobles inn.

Unngå å bruke slitte, skadede eller deformerte dyser, da de kan skade maskinen og utgjøre en sikkerhetsrisiko. Bytt ut med en ny dyse etter behov. Trekk støpselet ut av stikkontakten før du sjekker, rengjør eller bytter ut dysen for å forhindre utilsiktet oppstart.

• Hydraulikkolje er svært brannfarlig; unngå å utsette den for brannkilder. Følg disse forholdsreglene:

A. Når maskinen er i drift eller när kroppen er varm, må du ikke fjerne oljepluggen på pumpehuset.
B. Etterfyll hydraulikkolje kun när maskinen er helt avkjølt.
C. Hydraulikkoljetilførsel bør velges rundt stedet uten brennbart og unngå oljesøl. Rydd opp umiddelbart hvis oljesøl.
D. Ikke røyk när hydraulikkolje etterfylles eller er i drift.
E. Begynn bruk først etter at du har flyttet bort fra oljepåfyllingsområdet.

- Denne maskinen er designet spesielt for stanseoppgaver, som å sette opp stålkonstruksjoner, reklametavler og arbeid med stål-, kobber- eller aluminiumsplater. Bruk kun til disse formålene, og tillat ikke bruk for utilsiktet bruk.

Oppbevares utilgjengelig for barn og unngå at barn får tilgang til maskinen.

- Vær oppmerksom på følgende punkter for høydearbeid:

A. Bekreft at ingen personell er under arbeidsområdet før start.
B. Vær spesielt forsiktig for å unngå å trekke eller hekte i ledningen ved et uhell.
C. Plasser enheten på et trygt og stabilt sted.

D. På forhøyede arbeidsplasser, fest et sikkerhetstau til bygningen eller stillaset, og fest det godt til maskinens sentrale del for å forhindre fall.

• Ikke bruk denne maskinen på materialer som overskrider den angitte stansekapasiteten.
  • Når du flytter maskinen, ta godt tak i den med begge hender og styr strømforsyningen på riktig måte.

Kassering av brukte enheter

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Sjekk symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten kan resirkuleres etter deres merking. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

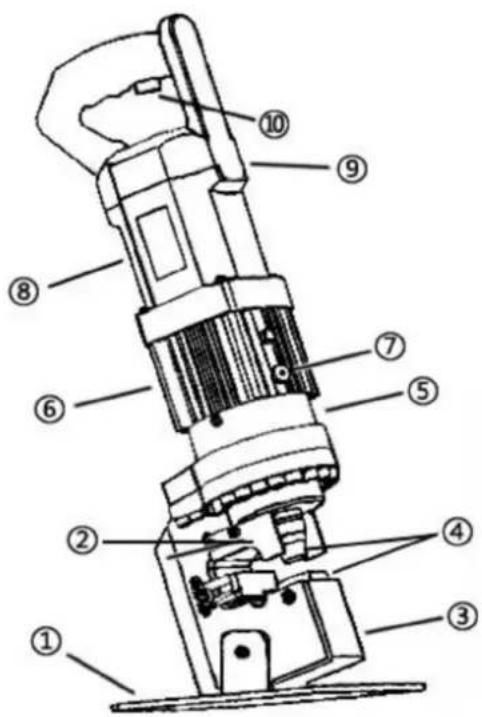

Delediagram
