MANUAL DE UTILIZARE EBAN-1200 MSW

Acest manual de utilizare a fost tradus folosind traducerea automată. Am depus toate eforturile pentru a ne asigura că traducerea este exactă, dar vă rugăm să rețineți că traducerile automate nu sunt perfecte și nu sunt menite să înlocuiască traducătorii umani. Versiunea oficială a manualului de utilizare este în limba engleză. Orice diferență între versiunea tradusă și versiunea originală în limba engleză nu este obligatorie din punct de vedere juridic. Dacă aveți întrebări despre acuratețea traducerii, vă rugăm să consultați versiunea în limba engleză, care este referința oficială. Mai multe versiuni lingvistice sunt disponibile la cerere prin [e-mail].

Date tehnice

Descrierea parametrilor Valoarea parametrului
Numele produsului	Mașină electrică de perforat
Model	MSW-EBAN-1200
Tensiune nominală [V~] / frecvență [Hz]	230 / 50
Putere nominală [W] 1200
Capacitate de perforare în dia. [mm] 6.5-20.5
Capacitate de perforare în grosime [mm] Max. 6
Viteza de perforare [sec] 2-3
Clasa de protectie	II
Grad izolant F
Grad de protecție	IPX0
Ciclu de funcționare	S1
Dimensiuni [latime * lungime * inaltime; mm] 2$5*260*490
Greutate [kg] 12,6

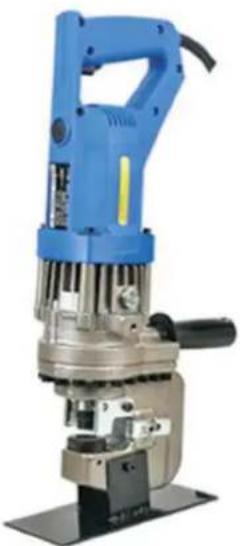

Descriere

Acest produs este conceput special pentru sarcini de perforare, cum ar fi configurarea structurilor de oțel, panouri publicitare și lucrul cu foi de oțel, cupru sau aluminiu.

Utilizatorul este responsabil pentru orice daune rezultate din utilizarea neintentionată a dispozitivului.

ATENTIE!

• Vă rugăm să utilizati mașina cu atenție: Dacă mașina este scăpată din greșeală, coliziunea poate cauza crăparea și deteriorarea formei cadrului.
• În caz de cădere accidentală sau de coliziune, vă rugăm să efectuați o verificare completă înainte de utilizare și să confirmați siguranța înainte de utilizare. Dacă există vreo anomalie, vă rugăm să o duceți imediat la reparare.
• Tinerea firului pentru a transporta produsul sau tragerea firului din priză poate deteriora firul, ducând la ruperea sau scurtcircuitul. Vă rugăm să nu faceți sărmă și obiecte ascuțite, lucruri la temperaturi ridicate, substanțe chimice și alte contacte. Dacă firul este deteriorat, opriți imediat lucrarea și duceți-l la reparat.
• Fereastra de vânt a mașinii este o parte necesară pentru răcirea motorului, nu-l blocați din cauza zburării prafului. Dacă este blocat, temperatura motorului va crește, ceea ce va fi cauza arderii motorului.
• Vă rugăm să curățați des mașina. Păstrați-l în cea mai bună stare posibilă, în special partea motorului și partea comutatoare a cenușii.
• Pentru praf, nu numai că ar trebui să fie șters atunci când este murdar, dar ar trebui să acorde atenție ștergerii după fiecare utilizare. În plus, vă rugăm să curățați firul în orice moment, astfel încât să nu se deterioreze din cauza rolului uleiului sau a substanțelor chimice.
• Mențineți întotdeauna matrița pentru a vă asigura că rămâne ascuțită și în stare bună de funcționare. Dacă matrița devine tocită, evitați utilizarea până când a fost ascuțită corespunzător.
• Prelucrarea numai a suprafeței poate duce la supraîncărcare a motorului, ceea ce poate cauza defectiuni și poate reduce eficiența muncii.
• Pentru a da un joc maxim la puterea maşinii, vă rugăm să strângeți şuruburile sau şuruburile după fiecare 300-500 de ori de perforare. Vă rugăm să verificați şuruburile părții de etanșare dintre suport și cilindru.
• Această mașină are motor, nu folosiți pe ploaie sau zăpadă.
• Când lucrați noaptea, vă rugăm să instalați peretele de izolare fonică sau alte echipamente de izolare fonică atunci când utilizati.
  • Vă rugăm să păstrați mașina și accesoriiile sale în următoarele locuri:

A. Nu la îndemâna copiilor sau loc încuiat.
B. Temperatura normala si loc uscat.
C. Fără ploaie, fără umiditate.
D. Acolo unde lumina directă a soarelui nu ajunge.
E. Acolo unde nu există substanțe corozive.

Ulei hidraulic

1. Poate provoca inflamații la intrarea în ochi, așa că vă rugăm să purtați ochelari de protecție înainte de operare pentru a preveni pătrunderea uleiului hidraulic în ochi.
2. Contactul cu pielea poate provoca inflamații, așa că purtați mai întâi mănuși de protecție. Dacă bei lichid hidraulic, acesta va provoca diaree și vărsături, așa că nu-l bea.
3. Tratament de urgenta:

A. După ce ați intrat în ochi, vă rugăm să vă spălați mai întâi cu apă curată, apoi să acceptați din timp diagnosticul medicului.

B. După contactul cu pielea, spălați bine cu apă și săpun.
C. Nu forțați pacientul să vomite după ce a fost ingerat accidental. Vă rugăm să acceptați imediat diagnosticul medicului.

1. Tratarea uleiurilor uzate:

Nu aruncați uleiul uzat în mare, lângă râuri, lacuri, alte râuri sau în canale de scurgere. Nu există doar pericol de incendiu, ci și poluare a mediului.

Operatiunea

AVERTIZARE!

1. Vă rugăm să verificați nivelul uleiului înainte de utilizare.

Această mașină se bazează pe ulei hidraulic și lucru. Reducerea uleiului va duce la reducerea puterii, iar performanța nu poate oferi un joc complet, așa că vă rugăm să verificați uleiul înainte de operare. În plus, atunci când temperatura corpului ajunge peste 70C, puterea scade, așa că vă rugăm să vă odihniți o perioadă și să o folosiți după ce corpul se răcește. Vara, în special partea din aluminiu (partea carcasei pompei) va forma temperaturi ridicate, așa că vă rugăm să acordați atenție.

1. Vă rugăm să efectuați operația de preîncălzire.

larna, uleiul hidraulic se solidifică uneori și este dificil de pornit, așa că vă rugăm să efectuați preîncălzirea timp de aproximativ 30 până la 60 de secunde fără sarcină înainte de perforare.

1. Vă rugăm să opriți comutatorul o dată.

Când întrerupătorul este menținut în stare, ștecherul va fi uneori în continuu; După ce ați confirmat că pistonul ajunge în vârf, asigurați-vă că deconectați comutatorul o dată înainte de utilizare.

Pregătirea înainte de teme

1. Organizați și confirmați locul de muncă.

Vă rugăm să confirmați că site-ul care urmează să fie realizat este în starea corespunzătoare, așa cum este menționat în note.

1. Prelungirea conductorului

Când sursa de alimentare este departe și conductorul trebuie extins, pentru a permite mașinii să funcționeze la cea mai mare putere fără probleme, vă rugăm să utilizați conductorul cu o grosime cât mai scurtă posibil. Vă rugăm să luați firul pentru a-l repara dacă este deteriorat.

Precauții înainte de utilizare

1. Asigurați-vă că este utilizată puterea.

Asigurați-vă că utilizați sursa de alimentare înregistrată pe etichetă.

1. Confirmați dacă şuruburile de montare ale matriței de perforare sunt slăbite.

Dacă șurubul de poziționare (capul hexagonal) al matriței de montare este strâns. Pentru prudentă, strângeți-l cu o cheie hexagonală. Când este utilizat în stare liberă, nu numai că va duce la deteriorarea corpului și a matriței de perforare, dar va provoca și accidente.

1. Verificați priza de alimentare.

Dacă o fișă se clătina sau se scoate ușor atunci când este introdusă într-o priză, trebuie reparată. Dacă este folosit așa cum este, se va supraîncălzi și va provoca un accident.

Instructiuni de operare

1. Vă rugăm să selectați matrița în funcție de diametrul (gaura lungă) al piesei de prelucrat.
2. Placa de oțel de prelucrat este așezată plat și conectată la sursa de alimentare.
3. Pistonul se deplasează înainte și lovește pumnii. Vă rugăm să porniți alimentarea, astfel încât pistonul să revină automat când vine sus. Dacă nu o dată Dacă mergi sus, pistonul nu se va întoarce.
4. După ce ajungeți în vârf, deconectați întrerupătorul și pistonul revine.
5. Când pistonul revine complet în poziția inițială, comutatorul nu se mișcă, deoarece supapa este deschisă, iar următoarea presiune hidraulică nu vine.
6. În timpul operațiunilor de perforare, dacă pistonul mașinii de perforat nu revine în poziția inițială, utilizați o placă de oțel sau un obiect similar pentru a-l împinge ușor înapoi. Aveți grijă deosebită pentru a evita deteriorarea pistonului sau a matriței mașinii. În plus, dacă pistonul nu a revenit complet în poziția inițială, pornirea mașinii nu va activa pistonul. Asigurați-vă că pistonul este complet retras înainte de a iniția o altă operație de perforare.

Inspectie și întreținere

1. Verificați nivelul uleiului înainte de operare.

Mai mult de 70% din motivele penurii de energie se datorează lipsei de ulei hidraulic, așa că vă rugăm să verificați cantitatea de ulei înainte de operare. Înlocuirea completă a uleiului trebuie înlocuită în funcție de gradul de poluare al uleiului.

A. La perforare (placa de oțel este diametrul și grosimea maximă a mașinii), porniți, astfel încât pistonul să se miște înainte cu aproximativ 4 mm.
Vă rugăm să opriți întrerupătorul în mijlocul perforației, să opriți avansul pistonului (datorită relației dintre airbag-ul, este necesară reglarea uleiului).
B. În cazul presării plăcii de oțel, gura de injectie de ulei în sus, slăbiți bătul de ulei din gura de injectie de ulei puțin câte puțin până se umple. Dacă deschideți dopul de ulei când corpul este fierbinte, uneori uleiul va curge, așa că vă rugăm să deschideți dopul de ulei când corpul este rece.
C. Înlocuirea completă a uleiului ar trebui, de asemenea, îndepărtată din şurub, cu capul în jos, după ce tot uleiul din interior este turnat, apoi turnați-l înapoi. Vă rugăm să utilizați un ulei pentru a umple încet de sus. Fixați opritorul şurubului temporar acolo unde uleiul se varsă inițial și apoi utilizați metoda de completare cu ulei.
D. Uneori există suficient ulei, dar nicio putere; acest lucru se datorează faptului că piesele din pompă (piston, supapă de livrare) se uzează. Vă rugăm să discutați cu biroul de achiziții.

2. Vă rugăm să curățați regulat pistonul din jurul mașinii de perforat.

Vă rugăm să curățați plăcile de oțel, resturile de fier și gunoiul din jurul pistonului mașinii de perforat în mod regulat după utilizare.

A. Formați cablul de alimentare.
B. Purtați mănuși epiteliale.
C. Când folosiți duze de aer comprimat pentru curățare, plăcile de oțel și pilitura de fier pot prezenta riscuri similare cu acele ascuțite. Purtați mănuși de protecție pentru siguranță. Evitați utilizarea

duzelor de aer comprimat direct în timpul curățării, deoarece particulele pot pătrunde în ochi sau pot fi inhalate, prezentând un pericol.

3. Strângeti şuruburile de montare și verificați matrița de perforare înainte de utilizare.

Când şuruburile de montare ale matriței se slăbesc sau când matrița este consumată, ruptă sau deformată, perforarea nu numai că va deteriora suportul și pistonul, dar va fi și periculoasă. Strângeți şuruburile de montare înainte de utilizare. Dacă matrița nu este bună, înlocuiți-o cu altele noi.

4. Verificați peria de cărbune.

Când puterea nu este suficientă și partea motorului este anormal de fierbinte, verificați peria de cărbune. (Lungimea periei trebuie să fie mai mică de 5-6 mm). Vă rugăm să înlocuiti peria cu una nouă după ce ați folosit-o timp de aproximativ 200 de ore. Dacă lungimea periei este mai mică de 5-6 mm, redresorul de armătură va fi deteriorat, iar puterea motorului va scădea.

5. Utilizarea pe termen lung, sau plasarea pe termen lung a statului, deși nicio încărcătură nu este utilizată, înainte de utilizare sau cumpărare.

Pentru maşinile care au fost utilizate pe termen lung sau inactiv pentru perioade lungi de timp, consultați magazinul de vânzări înainte de a utiliza sau de a cumpăra în continuare. În unele cazuri, componentele interne, cum ar fi arcuri, garnituri și alte piese, pot necesita înlocuire.

ATENTIE!

- Înainte de inspectarea, înlocuirea pieselor sau repararea și ori de câte ori mașina nu este utilizată, asigurați-vă că ștecherul este deconectat de la priză.

- Utilizați numai tensiunea specificată. Folosirea tensiunii incorecte poate împiedica mașina să poată perfora corect, poate deteriora motorul sau poate cauza alte defecțiuni.

Funcționează cu ±5% din tensiunea specificată. Dacă utilizati un prelungitor, tensiunea poate scădea; conectați un amplificator și mențineți 220V.

- Nu perforat i plăci de oțel sau articole din material dur care depășesc grosimea specificată.

A. Ca standard, atunci când perforați articole echivalente cu A3, vă rugăm să faceți centrul de perforare pe ambele părți să nu fie mai mic de 3 mm.

Asigurați-vă că materialul nu depășește duritatea specificată și păstrează lungimea ambelor părți.

B. Aşezati piesa de prelucrat deasupra matritei inferioare și îndreptați-o spre centrul găurii.

• Tineți degetele departe de matriță în timpul funcționării, în special atunci când cuplați comutatorul.

Evitați utilizarea matrițelor uzate, deteriorate sau deformate, deoarece acestea pot dăuna mașinii și pot prezenta riscuri pentru siguranță. Înlocuiți cu o matriță nouă după cum este necesar. Deconectați ștecherul de la priză înainte de a verifica, curăța sau înlocui matrița pentru a preveni pornirea accidentală.

- Uleiul hidraulic este foarte inflamabil; evitați expunerea la surse de foc. Urmați aceste măsuri de precauție:

A. Când mașina este în funcțiune sau când corpul este fierbinte, nu scoateți dopul de ulei al carcasei pompei.

B. Umpleți uleiul hidraulic numai când mașina s-a răcit complet.

C. Alimentarea cu ulei hidraulic trebuie selectată în jurul locului fără combustibil și să evite scurgerile de ulei. Curățați imediat dacă uleiul se scurge.

D. Nu fumați când uleiul hidraulic este completat sau în funcțiune.

E. Începeti functionarea numai după ce vă îndepărtati de zona de umplere cu ulei.

- Această mașină este proiectată special pentru sarcini de perforare, cum ar fi configurarea structurilor de oțel, panouri publicitare și lucrul cu foi de oțel, cupru sau aluminiu. Utilizați numai în aceste scopuri și nu permiteți funcționarea pentru utilizări neintenționate.

Nu lăsați la îndemâna copiilor și împiedicați accesul copiilor la mașină.

• Vă rugăm să acordați atenție următoarelor puncte pentru lucrul la înălțime:

A. Confirmați că niciun personal nu se află sub zona de lucru înainte de a începe.
B. Vă rugăm să aveți grijă deosebită pentru a evita tragerea sau agățarea accidentală a firului.
C. Vă rugăm să puneți unitatea într-un loc sigur și stabil.
D. La șantierele înalte, atașati o frânghie de siguranță de clădire sau de schelă, fixându-l ferm de partea centrală a mașinii pentru a preveni căderile.

• Nu utilizati această mașină pe materiale care depășesc capacitatea de perforare specificată.
  • Când mutați mașina, prindeți-o ferm cu ambele mâini și gestionați corect sursa de alimentare.

Aruncarea dispozitivelor uzate

Nu aruncați acest dispozitiv în sistemele de deșeuri municipale. Predați-I la un punct de reciclare și colectare a dispozitivelor electrice și electrice. Verificați simbolul de pe produs, manualul de instrucțiuni și ambalaj. Materialele plastice folosite la construirea dispozitivului pot fi reciclate urmând marcajele lor. Alegând să reciclați, aduceți o contribuție semnificativă la protecția mediului nostru.

Contactați autoritățile locale pentru informații despre unitatea locală de reciclare.

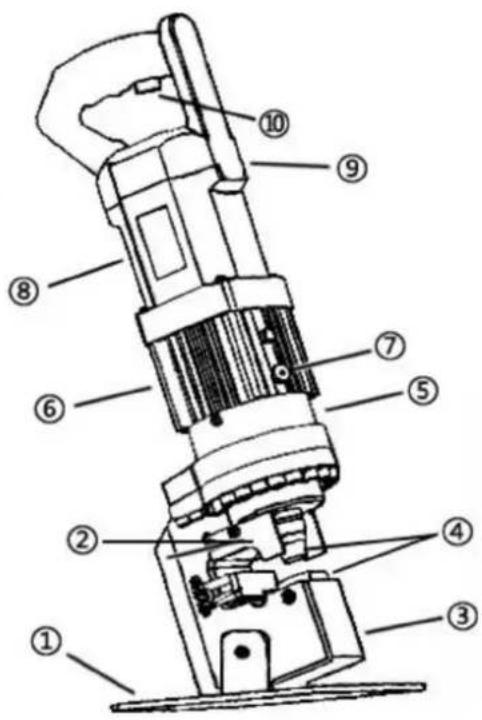

Diagrama pieselor

Numărul piesei Descriere
1	Cadrul fix
2	Placă de material respins
3	Rama capului
4	Mașină de perforat
5	Corpul pompei
6	Cilindru de ulei
7	Intrare ulei
8	Carcasa motorului
9	Perie de cărbune
10	Comutator
