KÄYTTÖOHJE EBAN-1200 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemmekäännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi Sähköinen lävistyskone
Malli	MSW-EBAN-1200
Nimellisjännite [V~] / taajuus [Hz] 230 / 50
Nimellisteho [W] 1200
Lävistyskapasiteetti halk. [mm] 6.5-20.5
Lävistyskapasiteetti paksuudessa [mm] Max. 6
Lävistysnopeus [s] 2-3
Suojausluokka	II
Eristysluokka	F
Suojausluokka	IPX0
Käyttömäärä	S1
Mitat [leveys * pituus * korkeus; mm] 255*260*490
Paino [kg] 12,6

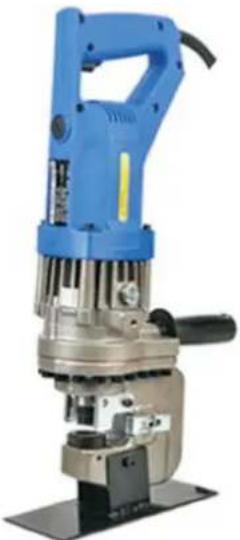

Kuvaus

Tämä tuote on suunniteltu erityisesti lävistystehtäviin, kuten teräsrakenteiden, mainostaulujen ja teräs-, kupari- tai alumiinilevyjen käsittelyyn.

Käyttäjä on vastuussa kaikista vahingoista, jotka aiheutuvat laitteen virheellisestä käytöstä.

HUOMIO!

• Käytä konetta varovasti: Jos kone putoaa vahingossa, törmäys voi aiheuttaa rungon muodon halkeamia ja vaurioita.
• Jos laite putoaa vahingossa tai törmää, tarkista ennen käyttöä ja varmista turvallisuus ennen käyttöä. Jos havaitset jotain poikkeavaa, vie se välittömästi korjattavaksi.
• Johtimesta piteleminen tuotteen kantamiseksi tai johdon vetäminen pistorasiasta voi vahingoittaa johtoa, mikä voi johtaa katkeamiseen tai oikosulkuun. Älä kosketa johtoa ja teräviä esineitä, korkean lämpötilan esineitä, kemikaaleja tai muuta kosketusta. Jos johto on vaurioitunut, lopeta työskentely välittömästi ja vie se korjattavaksi.
• Koneen tuuliikkuna on välttämätön osa moottorin jäähdytystä, älä peitä sitä pölyn lentämisen takia. Jos se on tukossa, moottorin lämpötila nousee, mikä aiheuttaa moottorin palamisen.
• Puhdista kone usein. Pidä se parhaassa mahdollisessa kunnossa, erityisesti tuhkan moottori- ja kytkinosa.
• Pölyä ei tule vain pyyhkiä likaisena, vaan myös jokaisen käyttökerran jälkeen on kiinnitettävä huomiota pyyhkimiseen. Lisäksi puhdista lanka milloin tahansa, jotta se ei vahingoitu öljyn tai kemikaalien vaikutuksesta.
• Huolla aina suulake, jotta se pysyy terävänä ja hyvässä toimintakunnossa. Jos suulake tylsyy, vältä käyttöä, ennen kuin se on teroitettu kunnolla.
• Pelkän pinnan työstäminen voi johtaa moottorin ylikuormitukseen, mikä voi aiheuttaa toimintahäiriöitä ja heikentää työn tehokkuutta.
• Saadaksesi koneen teholle täyden välyksen, kiristä pultit tai ruuvit jokaisen 300-500 lävistyskerran jälkeen. Tarkista kiinnikkeen ja sylinterin välisen tiivisteosan pultit.
  • Tässä koneessa on moottori, älä käytä sitä sateessa tai lumessa.
• Yötyöskentelyn aikana asenna äänieristysseinä tai muita äänieristyslaitteita käytön aikana.
• Säilytä konetta ja sen lisävarusteita seuraavissa paikoissa:

A. Poissa lasten ulottuvilta tai paikka lukittu.
B. Normaali lämpötila ja kuiva paikka.
C. Ei sadetta, ei kosteutta.
D. Sinne, missä suora auringonvalo ei pääse käsiksi.
E. Missä ei ole syövyttäviä aineita.

Hydrauliöljy

1. Se voi aiheuttaa tulehduksen joutuessaan silmiin, joten käytä suojalaseja ennen käyttöä estääksesi hydrauliöljyn pääsyn silmiin.
2. Ihokosketus voi aiheuttaa tulehduksen, joten käytä ensin suojakäsineitä. Jos juot hydraulinestettä, se aiheuttaa ripulia ja oksentelua, joten älä juo sitä.
3. Kiireellinen hoito:

A. Kun olet joutunut silmiin, pese ensin puhtaalla vedellä ja hyväksy sitten lääkärin diagnoosi ajoissa.
B. Ihokosketuksen jälkeen pese perusteellisesti saippualla ja vedellä.
C. Älä pakota potilasta oksentamaan vahingossa nieltyään. Hyväksy lääkärin diagnoosi välittömästi.

1. Jäteöljyn käsittely:

Älä hävitä jäteöljyä mereen, jokien, järvien tai muiden jokien läheisyyteen tai viemäriin. Kyseessä ei ole vain tulipalon vaara, vaan myös ympäristön saastuminen.

Käyttö

VAROITUS!

1. Tarkista öljyn taso ennen käyttöä.

Tämä kone perustuu hydrauliöljyn ja työhön. Öljyn vähentäminen johtaa tehon heikkenemiseen, eikä suorituskyky voi antaa täydellistä välystä, joten tarkista öljy ennen käyttöä. Lisäksi kun kehon lämpötila nousee yli 70 C, teho laskee, joten lepää hetki ja käytä sitä kehon jäähtymisen jälkeen. Kesällä erityisesti alumiiniosa (pumpun kuoriosa) muodostaa korkean lämpötilan, joten kiinnitä huomiota.

2. Ole hyvä ja suorita esilämmitystoiminto.

Talvella hydrauliöljy joskus jähmettyy ja sitä on vaikea käynnistää, joten suorita esilämmitys noin 30-60 sekuntia ilman kuormitusta ennen lävistystä.

3. Kytke kytkin pois päältä kerran.

Kun kytkin pidetään tilassa, pistoke on joskus jatkuvassa tilassa; Kun olet varmistanut, että mäntä saavuttaa yläosan, muista irrottaa kytkin kerran ennen käyttöä.

Valmistautuminen ennen läksyjä

1. Järjestä ja vahvista työpaikka.

Varmista, että suoritettava työmaa on ohjeiden mukaisessa kunnossa.

2. Johtimen jatke

Kun virtalähde on kaukana ja johdinta on jatkettava, jotta kone voisi toimia suurimmalla teholla ilman ongelmia, käytä riittävän paksua ja mahdollisimman lyhyttä johdinta. Ota johto korjattavaksi, jos se on vaurioitunut.

Varotoimet ennen käyttöä

1. Varmista, että virtaa käytetään.

Muista käyttää tarraan merkittyä virtalähdetä.

2. Tarkista, ovatko lävistysmuotin kiinnityspultit löysällä.

Onko kiinnitysmuotin kohdistuspultti (kuusiokantapää) kiristetty. Varovaisuuden vuoksi kiristä se kuusioavaimella. Löysänä käytettynä se ei vain johda rungon ja lävistysmuotin vaurioitumiseen, vaan myös aiheuttaa onnettomuuksia.

3. Tarkista pistorasia.

Jos pistoke huojuu tai irtoaa helposti pistorasiaan työnnettäessä, se on korjattava. Jos sitä käytetään sellaisenaan, se ylikuumenee ja aiheuttaa onnettomuuden.

Käyttöohjeet

1. Valitse muotti työkappaleen halkaisijan (pitkän reiän) mukaan.

2. Käsiteltävä teräslevy asetetaan tasaiseksi ja liitetään virtalähteeseen.

3. Mäntä liikkuu eteenpäin ja iskee. Kytke virta päälle, jotta mäntä palaa automaattisesti, kun se tulee ylös.

Jos ei kerran

Jos menet huipulle, mäntä ei palaa.

1. Kun olet saavuttanut yläosan, irrota kytkin ja mäntä palaa.
2. Kun mäntä palaa täysin alkuperäiseen asentoonsa, kytkin ei liiku, koska venttiili on auki, eikä seuraavaa hydraulipainetta tule.
3. Jos lävistyskoneen mäntä ei palaa alkuperäiseen asentoonsa lävistystoimenpiteiden aikana, työnnä se varovasti taaksepäin teräslevyllä tai vastaavalla esineellä. Ole erityisen varovainen välttääksesi vaurioittamasta koneen mäntää tai suulaketta. Lisäksi jos mäntä ei ole täysin palannut alkuperäiseen asentoonsa, koneen käynnistäminen ei aktivoi mäntää. Varmista, että mäntä on vedetty kokonaan sisään, ennen kuin aloitat uuden lävistystoimenpiteen.

Tarkastus ja huolto

1. Tarkista öljyn määrä ennen käyttöä.

Yli 70 % tehon puutteen syistä johtuu hydrauliöljyn puutteesta, joten tarkista öljymäärä ennen käyttöä.

Öljyn kokonaisvaihto tulee vaihtaa öljyn pilaantumisasteen mukaan.

A. Lävistettäessä (teräslevy on koneen suurin halkaisija ja paksuus) kytke päälle niin, että mäntä liikkuu eteenpäin noin 4 mm.
Katkaise kytkin kesken lävistyksen, pysäytä männän eteneminen (turvatyynyn suhteen vuoksi öljyn säätö on tarpeen).
B. Puristaessasi teräslevyä öljyn ruiskutussuu ylös, löysää öljyn ruiskutussuussa olevaa öljytulppaa vähän kerrallaan, kunnes se täyttyy. Jos avaat öljytulpan rungon ollessa kuuma, öljyä valuu joskus ulos, joten avaa öljytulppa, kun runko on jäähtynyt.
C. Öljyn täysi vaihto tulee myös poistaa pulttitulpalta ylösalaisin, kun kaikki sisällä oleva öljy on kaadettu ulos, ja kaada se sitten takaisin. Käytä öljyä täyteen hitaasti ylhäältä. Kiinnitä pultin pysäytin tilapäisesti paikkaan, jossa öljyä alun perin roiskuu, ja käytä sitten öljyn täyttömenetelmää.
D. Joskus öljyä on tarpeeksi, mutta tehoa ei ole; tämä johtuu siitä, että pumpun osat (mäntä, paineventtiili) kuluvat. Ota yhteyttä ostotoimistoon.

2. Puhdista lävistyskoneen ympärillä oleva mäntä säännöllisesti.

Puhdista teräslevyt, rautajätteet ja roskat lävistyskoneen männän ympäriltä säännöllisesti käytön jälkeen.

A. Soita virtajohto.
B. Käytä epileelikäsineitä.
C. Kun puhdistukseen käytetään paineilmasuuttimia, teräslevyt ja rautaviilat voivat aiheuttaa samanlaisia riskejä kuin terävät neulat. Käytä suojakäsineitä turvallisuuden vuoksi. Vältä paineilmasuuttimien käyttöä suoraan puhdistuksen aikana, sillä hiukkasia voi joutua silmiin tai hengittää, mikä voi aiheuttaa vaaran.

3. Kiristä kiinnityspultit ja tarkista lävistysmuotit ennen käyttöä.

Kun muotin kiinnityspultit löystyvät tai kun meisti kuluu, rikkoutuu tai vääntyy, lävistys ei ainoastaan vahingoita kiinnikettä ja mäntää, vaan on myös vaarallista. Kiristä kiinnityspultit ennen käyttöä. Jos suulake ei ole hyvä, vaihda se uusiin.

4. Tarkista hiiliharja.

Kun teho ei riitä ja moottorin osa on epätavallisen kuuma, tarkista hiiliharja. (Siveltimen pituuden tulee olla alle 5-6 mm). Vaihda harja uuteen noin 200 tunnin käytön jälkeen. Jos harjan pituus on alle 5-6 mm, ankkuritasasuuntaaja vaurioituu ja moottorin teho laskee.

5. Pitkäaikainen käyttö tai tilan pitkäaikainen sijoittaminen, vaikka kuormaa ei käytetä, ennen käyttöä tai ostoa.

Jos kone on ollut pitkään käytössä tai käyttämättömänä pitkiä aikoja, ota yhteyttä myyntiliikkeeseen ennen käyttöä tai ostamista. Joissakin tapauksissa sisäiset komponentit, kuten jouset, tiivisteet ja muut osat, saattavat tarvita vaihtoa.

HUOMIO!

• Varmista ennen tarkastusta, osien vaihtamista tai korjausta sekä aina kun kone ei ole käytössä, että virtapistoke on irrotettu pistorasiasta.
• Käytä vain määritettyä jännitettä. Väärän jännitteen käyttö voi estää konetta lävistyttämästä kunnolla, vahingoittaa moottoria tai aiheuttaa muita toimintahäiriöitä.

Toimii ±5 %:n sisällä määritetystä jännitteestä. Jos käytät jatkojohtoa, jännite voi laskea; liitä tehostin ja ylläpidä 220V.

- Älä lävistä teräslevyjä tai kovaa materiaalia olevia esineitä, jotka ylittävät määritellyn paksuuden.

A. Normaalisti, kun lävistetään A3-kokoisia esineitä, tee lävistyskeskuksen molemmille puolille vähintään 3 mm.

Varmista, että materiaali ei ylitä määritettyä kovuutta ja säilytä molempien puolien pituus.

B. Aseta työkappale alemman muotin päälle ja suuntaa se reiän keskelle.

- Pidä sormet loitolla suulakkeesta käytön aikana, varsinkin kun kytket kytkintä päälle.

Vältä kuluneiden, vaurioituneiden tai vääntyneiden muottien käyttöä, koska ne voivat vahingoittaa konetta ja aiheuttaa turvallisuusriskejä. Vaihda tarvittaessa uuteen suulakkeeseen. Irrota virtapistoke pistorasiasta ennen kuin tarkistat, puhdistat tai vaihdat suulakkeen tahattoman käynnistymisen estämiseksi.

- Hydrauliöljy on erittäin syttyvää; vältä sen altistamista tulelle. Noudata näitä varotoimia:

A. Kun kone on käynnissä tai runko on kuuma, älä irrota pumppupesän öljytulppaa.
B. Täytä hydrauliöljyä vasta, kun kone on täysin jäähtynyt.
C. Hydrauliöljyn syöttö tulee valita paikan ympäriltä, joka ei ole palavaa, ja öljyvuotoja on vältettävä. Puhdista välittömästi, jos öljyä roiskuu.
D. Älä tupakoi, kun hydrauliöljä on lisätty tai se on käytössä.
E. Aloita käyttö vasta poistuttuasi öljyntäyttöalueelta.

- Tämä kone on suunniteltu erityisesti lävistystehtäviin, kuten teräsrakenteiden, mainostaulujen ja teräs-, kupari- tai alumiinilevyjen käsittelyyn. Käytä vain näihin tarkoituksiin, äläkä salli käyttöä tahattomaan käyttöön.

Pidä poissa lasten ulottuvilta ja estä lapsia pääsemästä koneeseen.

- Huomioi seuraavat seikat korkeustyössä:

A. Varmista ennen kuin aloitat, ettei työalueen alla ole henkilökuntaa.
B. Ole erityisen varovainen, jotta et vedä tai joudu vahingossa koukkuun.

C. Sijoita laite turvalliseen ja vakaaseen paikkaan.

D. Korkeilla työmailla kiinnitä turvaköysi rakennukseen tai telineisiin ja kiinnitä se tiukasti koneen keskiosaan putoamisen estämiseksi.

• Älä käytä tätä konetta materiaaleille, jotka ylittävät määritellyn lävistyskapasiteetin.
• Kun siirrät konetta, tartu siitä tukevasti molemmin käsin ja hallitse virtalähdettä oikein.

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistuksessa käytetyt muovit voidaan kierrättää niiden merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

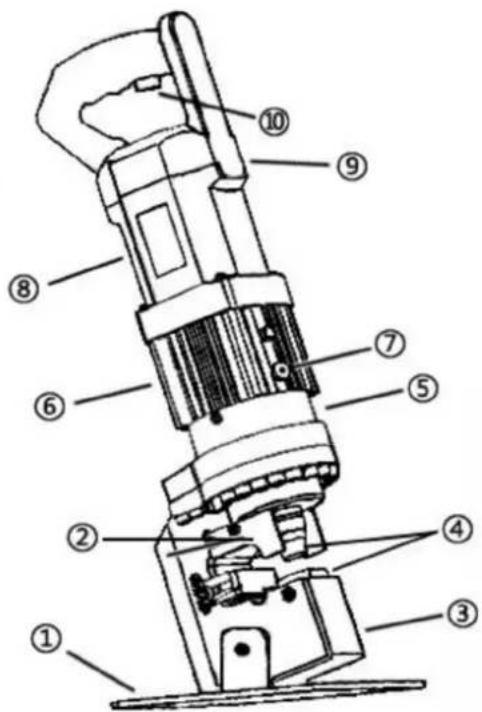

Osakaavio

Osan numero Kuvaus
1	Kiinteä kehys
2	Hylätty materiaalilevy
3	Pään runko
4	Lävistyskoneen muotti
5	Pumpun runko
6	Öljysylinteri
7	Öljyn sisääntulo
8	Moottorin kotelo
9	Hiiliharja
10	Kytkin
