HASZNÁLATI ÚTMUTATÓ WB-270 MSW

Ezt a felhasználói kézikönyvet gépi fordítással fordították le. Minden erőfeszítést megtettünk a fordítás pontosságának biztosítása érdekében, de kérjük, vegye figyelembe, hogy az automatizált fordítások nem tökéletesek, és nem az emberi fordítók helyettesítésére szolgálnak. A felhasználói kézikönyv hivatalos változata angol nyelvű. A lefordított változat és az eredeti angol nyelvű változat közötti eltérések nem jogilag kötelező érvényűek. Ha bármilyen kérdése van a fordítás pontosságával kapcsolatban, kérjük, olvassa el az angol nyelvű változatot, amely a hivatalos hivatkozási alap. További nyelvi változatok kérésre a [e-mail] címen érhetők el.

Műszaki adatok

Paraméter leírása	Paraméter értéke
Precíziós mérleg	Kerékkiegyensúlyozó
Modell	MSW-WB-270
Névleges feszültség [V~]/ Frekvencia [Hz]	230/50
Névleges teljesítmény [W]	270
Mérési idő [s]	4÷7
Mérési tűréshatár [g]	±5
Forgási sebesség [fordulatszám]	200
Maximális keréksúly [kg]	65
Kerékátmérő tartomány	10-24" /254-610mm
Kerékszélesség tartomány	1.5-20" / 38-508mm
Védelmi osztály	IP2X
Méretek [hossz * szélesség * magasság; mm]	880x1210x1400
Súly [kg]	65,5

1. Általános leírás

A felhasználói kézikönyv célja, hogy segítse a készülék biztonságos és problémamentes használatát. A terméket szigorú műszaki üzemeltetés szabályai szerint, a legkorszerűbb technológiák és alkatrészek felhasználásával tervezik és gyártják. Ezenkívül a legszigorúbb minőségi előírásoknak megfelelően készül.

NE HASZNÁLJA A KÉSZÜLÉKET, HA NEM OLVASTA ÉS ÉRTETTE MEG ALAPOSAN EZT A HASZNÁLATI ÚTMUTATÓT.

A készülék élettartamának meghosszabbítása és a problémamentes működés biztosítása érdekében használja a készüléket a jelen használati útmutatónak megfelelően, és rendszeresen végezze el a karbantartási feladatokat. A jelen felhasználói kézikönyvben szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javításával kapcsolatos változtatásokra. A készüléket úgy tervezték, hogy a technológiai fejlődés és a zajcsökkentési lehetőségek figyelembevételével a lehető legkisebbre csökkentse a zajkibocsátás kockázatát.

Legenda

A termék megfelel a vonatkozó biztonsági előírásoknak.

Használat előtt olvassa el a használati utasítást.

A terméket újra kell hasznosítani.

FIGYELEM! vagy VIGYÁZAT! vagy FIGYELEM! vagy FIGYELEM! Az adott helyzetre alkalmazható.

(általános figyelmeztető jel)

Viseljen védőszemüveget.

Használjon védőkesztyűt.

Viseljen lábvédőt.

FIGYELEM! Elektromos áramütésre figyelmeztetés!

FIGYELEM! Forgó alkatrészek, beakadásveszély!

NE FELEDJE! A jelen kézikönyvben található rajzok csak illusztrációs célokat szolgálnak, és egyes részletek eltérhetnek a tényleges terméktől.

2. Használati biztonság

FIGYELEM! Olvasson el minden biztonsági figyelmeztetést és útmutatót! A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést vagy akár halált is okozhat.

A "készülék" vagy "termék" kifejezések a figyelmeztetésekben és az utasításokban a kifejezésre utalnak. Ne használja nagyon párás környezetben vagy víztartályok közvetlen közelében. Védje meg a készüléket a nedvesedéstől. Vigyázat, áramütés veszélye áll fent! Használat közben ne tegye a kezét vagy más tárgyakat a készülék belsejébe! Ne takarja le a szellőzőnyílásokat!

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A dugónak illeszkednie kell a csatlakozóaljzathoz. A villásdugót semmilyen módon ne módosítsa. Az eredeti dugók és a megfelelő aljzatok használata csökkenti az áramütés veszélyét.

b) Kerülje a földelt elemek, például csövek, fűtőtestek, kazánok és hűtőközegek érintését. Fokozottan fennáll az áramütés veszélye, ha a földelt készüléket eső éri, nedves felülettel közvetlenül érintkezik, vagy nedves környezetben működik. A készülékbe kerülő víz növeli a készülék károsodásának és az áramütés veszélyét.

c) Ne érintse meg a készüléket vizes vagy nedves kézzel!

d) A kábelt csak a rendeltetésszerű használatra használja. Soha ne használja a készülék hordozására vagy a dugó kihúzására a konnektorból. Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott kábelek növelik az áramütés veszélyét.

e) Ha a készülék nedves környezetben történő használata nem kerülhető el, akkor egy hibásáramú készüléket (RCD) kell alkalmazni. A megszakító kapcsoló használata csökkenti az áramütés veszélyét.

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Győződjön meg arról, hogy a munkahely tiszta és jól megvilágított. A rendetlen vagy rosszul megvilágított munkahely balesetekhez vezethet. Próbáljon előre gondolkodni, figyelje meg, mi történik, és használja a józan eszét, amikor a készülékkel dolgozik.
b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrákat generál, amelyek meggyújthatják a port vagy a füstöt.
c) Ha sérülést vagy szabálytalan működést észlel, azonnal kapcsolja ki a készüléket, és haladéktalanul jelentse a felügyelőnek.
d) Ha kétségei vannak a készülék helyes működésével kapcsolatban, forduljon a gyártó ügyfélszolgálatához.
e) A készüléket csak a gyártó szervizpontja javíthatja. Ne próbálkozzon önállóan semmilyen javítással!
f) Tüz esetén por- vagy szén-dioxid (CO2) tűzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekre szántak).
g) Gyermekeknek vagy illetéktelen személyeknek tilos a munkahelyre belépni. (A figyelemelterelés a készülék feletti irányítás elvesztését eredményezheti).
h) A készüléket jól szellőző helyiségben használja.
i) Rendszeresen ellenőrizze a biztonsági címkék állapotát. Ha a címkék olvashatatlanok, ki kell cserélni őket.
j) Kérjük, hogy ezt a kézikönyvet a későbbi használathoz tartsa kéznél. Ha ezt a készüléket harmadik félnek adják át, a kézikönyvet is át kell adni vele együtt.

Ne feledje! A készülék használatakor védje a gyermekeket és a közelben tartózkodókat.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Ne használja a készüléket fáradtan, betegen, illetve alkohol, kábítószerek vagy gyógyszerek hatása alatt, amelyek jelentősen ronthatják a készülék kezelési képességét.
b) A gépet olyan fizikailag alkalmas személyek kezelhetik, akik képesek a gép kezelésére, megfelelően képzettek, átnézték ezt a kezelési útmutatót, és munkavédelmi oktatásban részesültek.
c) A gépet nem úgy tervezték, hogy korlátozott szellemi és érzékszervi képességekkel rendelkező személyek (beleértve a gyermekeket is), illetve a megfelelő tapasztalattal és/vagy ismeretekkel nem rendelkező személyek kezeljék, kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy ha a gép kezelésére vonatkozó utasítást kaptak.
d) A készülékkel végzett munka során használja a józan eszét, és maradjon éber. A készülék használata közbeni átmeneti koncentrációvesztés súlyos sérülésekhez vezethet.
e) Használja a készülékkel való munkavégzéshez szükséges, az 1. szakaszban (Legenda) meghatározott egyéni védőfelszerelést. A megfelelő és jóváhagyott egyéni védőfelszerelés használata csökkenti a sérülés kockázatát.

f) A készülék véletlen bekapcsolásának megakadályozása érdekében győződjön meg arról, hogy a be-/kikapcsoló OFF állásban van, mielőtt csatlakoztatja a tápforrásra.
g) Ne becsülje túl a képességeit. A készülék használatakor mindig tartsa meg az egyensúlyát, és maradjon stabilan. Ez biztosítja a készülék jobb ellenőrzését váratlan helyzetekben.
h) Ne viseljen bő ruházatot vagy ékszereket. Tartsa távol a hajat, ruhát és kesztyűt a mozgó alkatrészektől. A laza ruházat, ékszerek vagy hosszú haj beakadhat a mozgó alkatrészekbe.
i) A készülék bekapcsolása előtt távolítsa el az összes beállítószerszámot vagy kulcsot. A készülék forgó részében hagyott szerszám vagy kulcs sérülést okozhat.
j) A készülék nem játék. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.
k) A gépet egyszerre csak egy személy kezelheti.
1) A gép körüli területnek olajfoltoktól, veszélyes tárgyaktól stb. mentesnek kell lennie, hogy a felhasználó számára ne alakuljanak ki veszélyes helyzetek.

2.4. Biztonságos eszközhasználat

a) Ne terhelje túl a berendezést! Használja az adott feladathoz megfelelő eszközöket. A helyesen kiválasztott eszköz jobban és biztonságosabban végzi el azt a feladatot, amelyre tervezték.
b) Ne használja a készüléket, ha a be-/kikapcsoló nem működik megfelelően (nem kapcsolja be és ki a készüléket). Azok a készülékek, amelyek nem kapcsolhatók be és ki az ON/OFF kapcsolóval, veszélyesek, nem szabad működtetni őket, és meg kell javíttatni.
c) Győződjön meg róla, hogy a dugó ki van húzva az aljzatból, mielőtt bármilyen beállítással, tartozékcserével próbálkozna, vagy mielőtt félretenné a készüléket. Ezek az óvintézkedések csökkentik a készülék véletlen aktiválásának kockázatát.
d) Amikor nem használja, tárolja biztonságos helyen, gyermekektől és a készüléket nem ismerő személyektől, akik nem olvasták el a használati útmutatót, távol. A készülék veszélyt jelenthet a tapasztalatlan felhasználók kezében.
e) Tartsa a készüléket tökéletes műszaki állapotban. Minden használat előtt ellenőrizze az általános sérüléseket, és különösen a megrepedt alkatrészeket vagy elemeket, valamint minden olyan egyéb körülményt, amely hatással lehet a készülék biztonságos működésére. Ha sérülést észlel, használat előtt adja át a készüléket javításra.
f) Tartsa a készüléket gyermekek elől elzárva.
g) A készülék javítását vagy karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti pótalkatrészek felhasználásával. Ez biztosítja a biztonságos használatot.
h) A készülék működési épségének biztosítása érdekében ne távolítsa el a gyárilag felszerelt védőburkolatokat, és ne lazítsa meg a csavarokat.
i) A készülék raktár és a rendeltetési hely közötti szállításakor és kezelésénél tartsa be a kézi szállításra vonatkozó munkavédelmi alapelveket, amelyek abban az országban érvényesek, ahol a készüléket használni fogják.
j) Kerülje az olyan helyzeteket, amikor a készülék használat közben a túlzott terhelés miatt leáll. Ez a meghajtóelemek túlmelegedéséhez és a készülék károsodásához vezethet.
k) Ne érintse meg a csuklós részeket vagy tartozékokat, kivéve, ha a készüléket leválasztották az áramforrásról.
1) A munka során ne mozgassa, állítsa vagy forgassa a készüléket.
m) Ne hagyja felügyelet nélkül a készüléket használat közben.

n) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a makacs szennyeződések felhalmozódását.
o) A készülék nem játék. A tisztítást és karbantartást gyermekek felnőtt személy felügyelete nélkül nem végezhetik.
p) A gépet csak olyan képzett személyek használhatják, akik ismerik a gép működését és a biztonságos használat szabályait.
q) Ne álljon a gép közelében, amíg az működik.
r) Győződjön meg róla, hogy a készüléket sík és
s) stabil felület.
t) Győződjön meg róla, hogy az eszköz nem csúszik be a
u) a súly hatása.
v) Ne lépie túl a készülék maximálisan megengedett terhelését. Ez a készülék károsodásához vezethet.
w) A kiegyensúlyozandó keréknek szennyeződésmentesnek kell lennie.
x) Ne emelje fel a gépet a tengelyt fogva.
y) Ne egyensúlyozza ki a kerekeket olyan paraméterekkel, amelyek nem felelnek meg a műszaki adatok táblázatában megadott adatoknak.
z) Ne emelje fel a fedelet, amíg a kerék mozgásban van. A fedelet csak akkor szabad felemelni, ha a kerék teljesen megállt.

FIGYELEM! A készülék biztonságos kialakítása és védőfunkciói, valamint a kezelőt védő kiegészítő elemek használata ellenére a készülék használata során még mindig fennáll a baleset vagy sérülés csekély kockázata. Maradjon éber és használja a józan eszét a készülék használatakor.

3. Üzemeltetési szabályok

A készüléket a kerék kiegyensúlyozatlanságának mérésére tervezték.

A felhasználó felel a készülék nem rendeltetésszerű használatából eredő károkért.

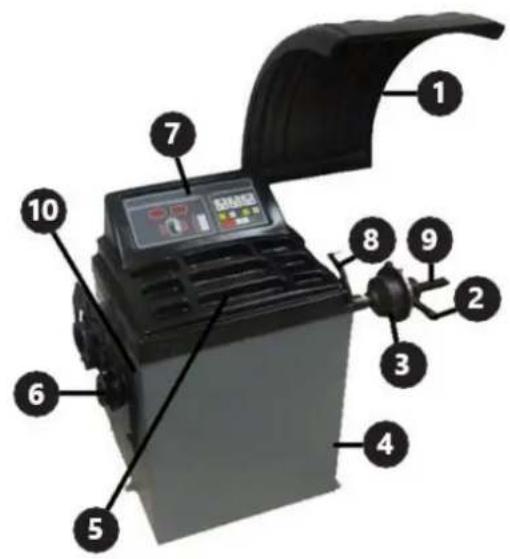

3.1. A készülék leírása

1. Kerékfedél

2. Szorító csavar

3. Központosító kúp

4. Lakhatás

5. Konténerek

6. Felakasztás további felszerelések számára

7. Kezelőpanel

8. Távolságmérő

9. Tengely

10. Rapcsofó

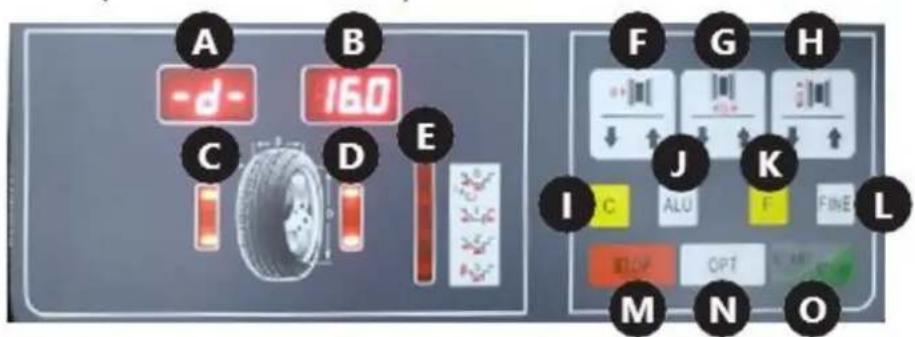

A kezelőpanel leírása

A. A belső gumiabroncs kiegyensúlyozatlansági értékének kijelzése

B. A külső gumiabroncs kiegyensúlyozatlansági értékének kijelzése

C. A belső gumiabroncs kiegyensúlyozatlansági helyzetének jelzője

D. A külső gumiabroncs kiegyensúlyozatlansági helyzetének jelzője

E. A kiválasztott kiegyenlítési mód kijelzője

F. Távolság beviteli gomb

G. Kerékszélesség beviteli gomb

H. Kerékátmérő beviteli gomb

1. "" / automatikus kalibrálás gomb

J. "" ALUgomb / kiegyenlítési mód kiválasztása

(súlyok elhelyezése pont)

K. Funkció gomb

L. "" gomb

M. "" g6T0P

N. "" gORF

O. "" gSMART

3.2. Felkészülés a használatra

Szállítás

Szállításkor a gépet az eredeti csomagolásban, raklapon kell megfelelően rögzíteni. Használjon megfelelő teherbírású targoncát vagy raklapos kocsit. A targoncavillát középen kell elhelyezni a gép alatt, hogy megakadályozza a szállítás közbeni billenést.

A készülék helye

A környezet hőmérséklete nem lehet magasabb 40 °C-nál, a relatív páratartalom pedig nem haladhatja meg a 85%-ot. Gondoskodjon a megfelelő szellőzésről abban a helyiségben, ahol a készüléket használják. A gép körül hagyjon helyet a szabad és biztonságos használat érdekében. Tartsa a készüléket forró felületektől távol. A készüléket egyenletes, stabil, tiszta, tűzálló és száraz felületen, gyermekek és szellemi fogyatékkal élő személyek számára elérhetetlen helyen működtesse. Helyezze el a készüléket úgy, hogy mindig hozzáférjen a hálózati csatlakozóhoz. A készülékhez csatlakoztatott tápkábelnek megfelelően földeltnek kell lennie, és meg kell felelnie a termék címkéjén található műszaki adatoknak!

A gépet megfelelő képesítéssel és ismeretekkel rendelkező személynek kell csatlakoztatnia. Illessze a fedelet a géphez.

3.3. Eszközhasználat

A gép működése

1. Győződjön meg róla, hogy aOn / Off kapcsoló "" állásban van. Off
2. Csatlakoztassa a gépet egy áramforráshoz.
3. Kapcsolja be a gépet a hozoldaffalán található kapcsolóval.
4. Szerelje fel a kereket a "Kerék felszerelése" című fejezetben található utasításoknak megfelelően.
5. Adja meg a paramétereket a "Paraméterbeállítás" című részben megadott utasítások szerint.

6. Egyensúlyozza ki a gumiabroncsot a "Kerékkiegyensúlyozás" című fejezetben megadott utasítások szerint.

7. A munka befejezése után kapcsolja ki a készüléket a On / Off kapcsolóval. Hosszabb szünet esetén válassza le a készüléket az áramforrásról.

MEGJEGYZÉS: Ajánlott a készüléket az első használat előtt kalibrálni.

Kerékfelszerelés

1. A kereket a középső furattal a tengelyre kell helyezni. Motorkerékpár kerék vagy speciális felniformájú kerék esetén használjon távolságtartót (nem tartozék) a gép mérési képességének növeléséhez.

2. Szerelje fel a szorítóanyát, és rögzítse a kereket, ügyelve arra, hogy egyenesen álljon. A ferdén elhelyezett kerék mérési hibákat okoz.

A paraméterek beállítása

- Méretek:

A kerék felhelyezése és a kiegyensúlyozóra történő rögzítése után kézzel adja meg az alábbi ábrán látható értékeket:

a b d

- "a" - a kerék és a gép belseje közötti távolság, a beépített mérőeszközzel (8) mérve. Ezt a paramétert a kezelőpanel (F) gombjának nyilainak megnyomásával lehet megadni. A felhasználó két beviteli egység közül választhat: mm és hüvelyk. Az egység megváltoztatásához nyomja meg a F" (K) gombot és az (F) gomb egyik nyilát. Motorkerékpár kerék vagy nem szabványos felnivel rendelkező kerék kiegyensúlyozásához adja hozzá a távolság hosszát a mért "a" értékhez. Például az alábbi esetben adja meg az "a + 6" értéket.

6 cm a

- "b" - a gumiabroncs szélessége, a gépre szerelt iránytűvel mérve. A paramétert a kezelőpanel (G) gombjának nyilainak megnyomásával lehet megadni. A felhasználó két beviteli egység közül választhat: mm és hüvelyk. Az egység megváltoztatásához nyomja meg a F"" (K) és az egyik (G) nyilat.

- "d" - a gyártó által megadott kerékátmérő, amely a gumiabroncson található. Ezt a paramétert a kezelőpanel (H) gombjának nyilainak megnyomásával lehet megadni. A felhasználó két adatbeviteli egység közül választhat: mm és hüvelyk. Az egység megváltoztatásához nyomja meg F_a "" (K) és az egyik (H) nyilat.

A beírt érték szimbóluma (a, b vagy d) az (A) kijelzön jelenik meg, míg az aktuális számérték a (B) kijelzön.

• Kiegyensúlyozó üzemmódok

A felhasználó 6 kiegyensúlyozási mód közül választhat, amelyek a kiegyensúlyozó súlyok elosztásának módjában különböznek. Az üzemmódok kiválasztása a F ^"" (K) és ALU) gombokkal történik.

A F^"" (K) gombbal a felhasználó választhat az alábbiakban ismertetett dinamikus és statikus üzemmódok között:

- Dinamikus üzemmód - acél vagy könnyűfém felnikkel rendelkező kerekek kiegyensúlyozására tervezték.

- Statikus üzemmód - motorkerékpárkerekek és nem szabványos felnivel rendelkező autókerekek kiegyensúlyozására tervezték, ahol nem lehet két súlyt csatlakoztatni.

AALU(J) gombbal a felhasználó 1-3 üzemmód és a speciális "" üzemmód között választhat. A kiválasztott üzemmód melletti (E) kijelzőn egy LED világít. Az ALU üzemmódokat könnyűfém keréktárcsák kiegyensúlyozására használják. Az alábbi rajzok a súlyok elrendezését mutatják a felnin az adott üzemmódok esetében, valamint a speciális "" funkció részletes leírását.

• 1 ALU

- A Speciális S "" üzemmód a nem szabványos formájú alumíniumkerekek kiegyensúlyozására szolgál, ahol a ALU2 üzemmód nem garantálja a megfelelő kiegyensúlyozási pontosságot. Ehhez az üzemmódhoz speciális paramétereket kell megadni.

Először aALU "" (J) gombbal válassza ki a speciális S "" üzemmódot, majd adja meg az alábbi rajzban látható méreteket.

dl dE al aE

Az alábbiakban a fenti méretek megadásának sorrendjét és módját ismertetjük (a rajzok alatt használt gombok jelölései a 3.1. pontban leírtak):

- al - Ezt a paramétert a kezelőpanelen lévő (F) nyilak megnyomásával lehet megadni.

M F 21 A 40 B

• aE - Ezt a paramétert a kezelőpanelen lévő (G) nyilak megnyomásával lehet megadni.

- dl- Ezt a paramétert a kezelőpanelen lévő (H) nyilak megnyomásával lehet megadni.

# H A B

- dE - Ezt a paramétert aALU "" (J) gomb nyomva tartásával és a (H) nyilak megnyomásával lehet megadni a kezelőpanelen. Ha a felhasználó a dl "" paraméterbeállítási módban van, és lenyomva tartja aALU "" (J) gombot, a készülék automatikusan beállítja a = 0,8 érteket.

J + H ⇌ dE 120 A B

A rendszer automatikusan kiszámítja a súlyok súlypontjai közötti távolságot, feltételezve, hogy a súlyok szélessége kb. 14 mm.

- A gép beállítható úgy, hogy a kiegyensúlyozási folyamat automatikusan elinduljon, miután a kerékvédőt bezárták. A funkció aktiválásához nyomja meg és tartsa lenyomva egyszerre a F ^"" (K) és STOP(M) gombokat a kezelőpanelen. Ez a beállítás a gép ki- és bekapcsolása után törlódik.

Kerékkiegyensúlyozás

1. Zárja be a kerékvédőt. Nyomja meg aSTART "" (O) gombot, kivéve, ha a gép automatikus indítása be van állítva.

2. A kerék néhány másodpercig gyorsul. Miután a készülék megmérte a kiegyensúlyozatlanságot, a kerék megáll, és az (A) és (B) kijelzőkön megjelennek a gumiabroncs kiegyensúlyozásához szükséges súlyok.

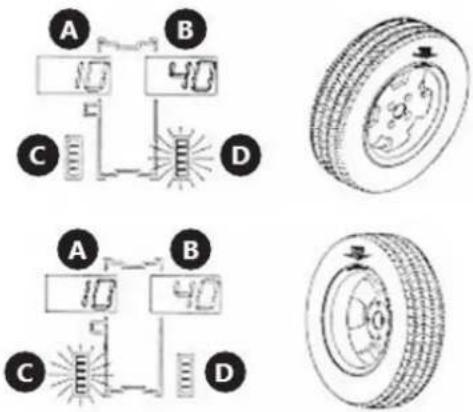

3. Emelje fel a kerékfedelet, majd helyezze a megfelelő súlyokat a felnire az alábbiak szerint: Forgassa el a kereket lassan a kezével, amíg az egyik jelzőfény (C) vagy (D) teljesen ki nem világít. Ha a (C) jelző világít,

helyezze a súlyt a kerék belső oldalára, a 12 órai pozícióba. Ha a (D) jelző világít, helyezze a megfelelő súlyt a kerék külső oldalára, szintén a 12 órai pozícióba.

1. AC "" gomb rövid megnyomásával megjelenik az előre beállított paraméterek sorozata.
2. Ha helytelen kerékparamétereket ad meg, a megadott értékek újraszámítása újabb mérés elvégzése nélkül is lehetséges. Ehhez nyomja meg hosszabb ideig a C" gombot. Az új kiegyensúlyozatlansági értékek megjelennek az (A) és (B) kijelzőkön.
3. Alapértelmezés szerint, ha a készülék 5 g-nál kisebb kiegyensúlyozatlanságot számolt ki, az (A) vagy (B) kijelzőn a "0" érték jelenik meg. A felhasználó az <5g értéket a FINE "" (L) gomb megnyomásával jelenítheti meg.

Optimalizálási funkció

Az optimalizálási funkció lehetővé teszi a kerékhez hozzáadott súly csökkentését a kerék kiegyensúlyozása érdekében. Ez 30 g feletti jelzéseknél ajánlott statikus kiegyensúlyozás esetén. Az optimalizálási funkció elindításához nyomja meg az OPT(N) gombot. A funkcióból a "" (M)gomb megnyomásával léphet ki.

A függvény használatához a következőket kell tennie:

1. Nyomja meg aOPT "" (N) gombot. A kijelzőkön megjelenik:

1. Nyomja meg aSTART "" (O) gombot. A készülék egy mérési ciklust hajt végre, amely után a kijelzőkön megjelenik:

1. Jelölje meg krétával a referenciapontokat a gumiabroncson és a felnin, majd vegye le a kereket a kiegyensúlyozóról, és a megfelelő szerszámok segítségével fordítsa el a gumiabroncsot 180°-kal a felnin. Szerelje vissza a kereket az egyensúlyozóba úgy, hogy a felnin megjelölt referenciapont ugyanott legyen, mint korábban.
2. Nyomja meg újra aSTART "" (O) gombot, a készülék végrehajtja a mérési ciklust.
3. A gumiabroncs kiegyensúlyozatlanságának értéke megjelenik az (A) kijelzőn, míg a (B) kijelző azt mutatja %-ban, hogy a gumiabroncsnak a felnin való elforgatásával milyen értékre optimalizálható az egyensúly.

1. Forgassa el kézzel a kereket, amíg a (C) vagy (D) jelzők valamelyike fel nem gyullad, majd krétával jelöljön a gumiabroncson a 12 órai állásban. Folytassa a kerék kézzel történő elforgatását, amíg a második kijelző fel nem világít, majd krétával jelöljön a felnin a 12 órai pozícióban. Vegye le a kereket a kiegyensúlyozóról, és megfelelő szerszámokkal fordítsa el a gumiabroncsot 180°-kal a felnin úgy, hogy a krétajelek fedjék egymást.

2. Nyomja meg az STOP "" (M) gombot az optimalizálási funkcióból való kilépéshez.

Önkalibrálás

A készülék automatikus kalibrációs funkcióval rendelkezik. Használatához szereljen fel egy közepes méretű kereket a kiegyensúlyozóra, még akkor is, ha a gumiabroncs nincs kiegyensúlyozva, majd kövesse az alábbi utasításokat.

1. Adja meg a kerék paramétereit a "Paraméterek beállítása" szakasz "Méretek" részében található utasításoknak megfelelően. MEGJEGYZÉS: Az adatok helytelen megadása hibákat eredményez a készülék kalibrálásában, és a kiegyensúlyozatlansági mérés hibás lesz.

2. Nyomja tovább a F "" (K) és C "" (I) gombokat, amíg a (C) és (D) kijelzők nem villognak tovább, és CAL az (A) és (B) kijelzőkön nem jelenik meg a "",

1. Végezzen el egy kezdeti mérést. Nyomja meg aSTART "" (O) gombot. A (D) jelzőfény kigyullad, és a következő szövegek jelennek meg a kijelzőkön:

1. Adjon hozzá 100 g terhelést a készülék oldaláról, és indítsa el a kalibrációs mérést.

2. A mérés befejezése után távolítsa el a terhelést a kerék belső oldaláról, és helyezze a másik oldalra (kívülre). Végezzen kalibrációs mérést.

3. A kalibrációs folyamat befejeződött.

1. Vegye le a 100 g-os súlyt a kerékről.

A készülék a tápellátás leválasztása után is megjegyzi a kalibrációs beállításokat. A kalibrálást mindig el kell végezni, ha felmerül a gyanú, hogy a gép helytelenül egyensúlyozza ki a gumiabroncsokat.

A kerék eltávolítása

1. Fordítsa el a szorítóanyát az óramutató járásával ellentétes irányba többször.

2. Oldja ki az anyabiztosítót, és vegye le az anyát a géptengelyról.

3. Vegye ki a kereket.

Veszélyek a készülék használata során

A gép használata során fellépő veszélyek mechanikai veszélyek. A mechanikai veszély olyan helyzetekben fordul elő, amikor a különböző elemek, pl. gépalkatrészek, szerszámok stb. emberekre gyakorolt mechanikai hatása következtében sérülések keletkezhetnek. Az alapvető mechanikai veszélyek közé tartozik a szorítás, összenyomás, vágás, behúzás vagy megragadás; ütés; szúrás; kopás; valamint a csúszás és botlás. Ezek a veszélyek mind a gép normál működése során, mind a gép működésében bekövetkező szabálytalanságok következtében előfordulhatnak. Ezek a szabálytalanságok a gép meghibásodásához vezethetnek. A mechanikai veszélyek a következőkből adódhatnak: mozgó gépek, szállított terhek, mozgó elemek, éles/durvább elemek, leeső elemek/terhek, csúszós, egyenetlen felületek, korlátozott hely, a munkaállomás elhelyezkedése a talajhoz képest.

4. Üzemeltetés szabályainak ellenőrzései és időszakos ellenőrzései

Használatba vétel előtt az új vagy javított gépet az ilyen típusú gépek üzemeltetése és karbantartása terén ismeretekkel és tapasztalattal rendelkező, szakképzett műszaki személyzetnek kell ellenőriznie. A gépet rendszeresen ellenőrizni kell a gép állapotának vizuális ellenőrzésével, használat előtt, közben és után. Az ellenőrzést a gép kezelőinek kell elvégezniük. A gép működésében észlelt rendellenességeket, valamint bármilyen sérülést jelenteni kell a megfelelő műszaki személyzetnek. Ne használja a gépet, ha sérülést vagy bármilyen szabálytalanságot találtak a működésében.

MEGJEGYZÉS: Minden ellenőrzés előtt válassza le a gépet az áramforrásról.

Előzetes ellenőrzés

Első használat előtt. Minden új vagy javított gépet képzett és hozzáértő személynek kell ellenőriznie, hogy a gép megfelel-e a jelen használati útmutató követelményeinek.

Napi ellenőrzés:

• Ellenőrizze aOn / Off kapcsoló működését.
- Ellenőrizze a gép összes mozgó alkatrészének állapotát.

Időszakos ellenőrzés

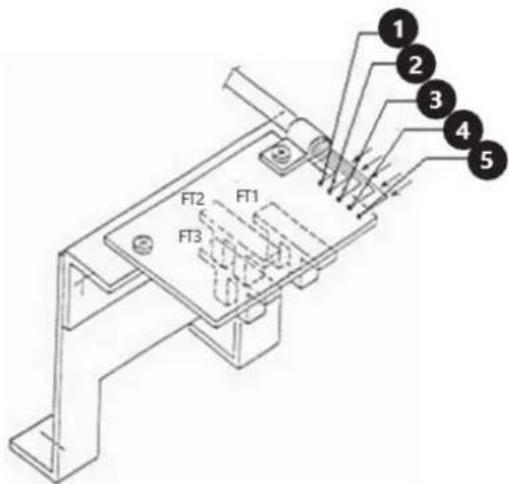

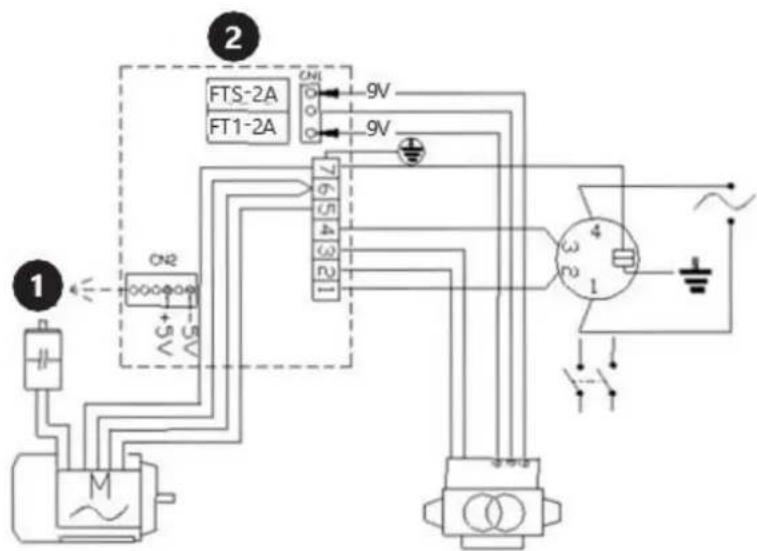

- A meghajtószíj feszességének beállítása:

Kissé lazítsa meg a motort tartó anyákat. Óvatosan mozgassa a motort a hajtószíj megfelelő feszességének beállításához. Csavarozza be a motort, és győződjön meg arról, hogy a szíj nem csúszik, és nem érintkezik a motorházzal.

- Biztosíték csere

A biztosítékok a tápkártyán találhatók. Csavarja le a gép azon oldalát, ahol a függesztők találhatók, majd cserélje ki a sérült biztosítékokat újakra.

- Pozícióérzékelő ellenőrzése

Győződjön meg róla, hogy a fotocellák egyike sem súrlódik a gép bármelyik alkatrészéhez.

A feszültségmérővel mérje meg a következő feszültségértékeket:

a) A "4" és "5" vezetékek között (5V-nak kell lennie)
b) A "4" és "2" vezetékek között (4,5-4,8 V-nak kell lennie, ha a RESET gomb az FT2 fotocellán belül van, és 0 V-nak, ha kívül van).
c) A "4" és "1" vezetékek között (4,5-4,8 V-nak kell lennie, ha a RESET gomb az FT2 fotocellán kívül van).

d) A "4" és "3" vezetékek között (a gép tengelyének lassú forgatásakor 0-4,8 V tartományban kell lennie).

MEGJEGYZÉS: Ha az érzékelőt ki kell cserélni, ajánlott a nyomtatott áramköri lapot (két csavart) kicsavarni a teljes konzol kicsavarása helyett.

FT2 FT1 FT3 1 2 3 4 5

1. Kapcsolási rajz

1 2 FTS-2A FT1-2A CN1 0 0 9V 9V 7 6 5 4 3 2 1 CN2 S S 3 2 4 1

1. Számítópanel

2. Tápegység

6. Tisztítás és karbantartás

a) Minden tisztítás, beállítás vagy a tartozékok cseréje előtt, illetve ha a készüléket nem használják, húzza ki a hálózati csatlakozót.
b) A felület tisztításához csak nem korrozív tisztítószereket használjon.
c) A készülék tisztítása után, mielőtt újra használná, minden alkatrészt teljesen meg kell szárítani.
d) A készüléket száraz, hűvös, nedvességtől és közvetlen napfénytől védett helyen tárolja.

e) Soha ne permetezze le a készüléket vízzel.
f) Tisztítsa meg a szellőzőnyilásokat kefével és sűrített levegővel.
g) A készüléket rendszeresen ellenőrizni kell, hogy a készülék
h) a műszaki hatékonyság és az esetleges károk kiszűrése.
i) Ne tisztítsa a gépet sürített levegővel.

1. Hibaelhárítás

Hibakód	A készülék leírása
Err1	Nincsenek bemeneti jelek. Lehetséges okok: hibás vagy nem megfelelően csatlakoztatott helyzetérzékelő, sérült vagy nem megfelelően csatlakoztatott nyomásérzékelő, a motor nem működik.
Err2	A kerék kevesebb mint 60 fordulat/perc sebességgel forog.
Err3	A kerék kiegyensúlyozatlansága túl nagy. Túllépi a készülék mérési tartományát.
Err4	A motor az ellenkező irányba forog. A helyzetérzékelő helytelen csatlakoztatása.
Err5	A mérés a kerékjárati védőburkolat bezárása előtt kezdődik.
Err7	Hiba az automatikus kalibrációs érték memóriájában.
Err8	Az automatikus kalibrálás során nem adunk hozzá referenciasúlyt. A nyomásérzékelő sérült vagy nem megfelelően csatlakoztatva.
