BRUKSANVISNING WB-270 MSW

u) påvirkning av vekt.

v) Ikke overskrid maksimalt tillatt enhetsbelastning. Dette kan føre til skade på enheten.

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameterbeskrivning	Parametervärde
Produktnamn	Hjulbalanserare
Modell	MSW-WB-270
Märkspänning [V~]/ Frekvens [Hz]	230/50
Nominell effekt [W]	270
Mättid [s]	4÷7
Mättolerans [g]	±5
Rotationshastighet [rpm]	200
Maximal hjulvikt [kg]	65
Hjuldiameterintervall	10-24"/254-610 mm
Hjulbreddsområde	1,5-20" / 38-508 mm
Isolationsklass	IP2X
Mått [längd * bredd * höjd; mm]	880x1210x1400
Vikt [kg]	65,5

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

Produkten uppfyller de relevanta säkerhetsstandarderna.

Läs instruktionerna före användning.

Produkten måste återvinnas.

VARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.

(allmän varningssymbol)

Använd skyddsglasögon.

Använd skyddshandskar.

Använd fotskydd.

UPPMÄRKSAMHET! Varning för elektrisk stöt!

OBS! Roterande delar, risk för att fastna!

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS! Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och instruktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga personskador eller till och med dödsfall.

Termerna "enhet" eller "produkt" används i varningarna och instruktionerna att referera till. Använd inte i mycket fuktiga miljöer eller i närheten av vattentankar. Förhindra att apparaten blir våt. Risk för elektrisk stöt! Stoppa inte in händerna eller andra föremål i apparaten medan den används! Täck inte över ventilationsöppningarna!

2.1. Elsäkerhet

a) Stickproppen måste passa i eluttaget. Modifiera aldrig stickproppen på något sätt. Användade av originalstickpropp och passande vägguttag minskar risken för elektriska stötar.
b) Undvik att röra vid jordade element som rör, värmeelement, pannor och kylskåp. Det finns en ökad risk för elektriska stötar om den jordade apparaten utsätts för regn, kommer i direkt kontakt med en våt yta eller används i en fuktig miljö. Vatten som tränger in i apparaten ökar risken för skador på apparaten och för elektriska stötar.
c) Vidrör inte apparaten med våta eller fuktiga händer.
d) Använd kabeln endast för det avsedda ändamålet. Använd den aldrig för att bära apparaten eller för att dra ut stickproppen ur ett uttag. Håll kabeln borta från värmekällor, olja, vassa kanter och rörliga delar. Skadade eller trassliga kablar ökar risken för elektriska stötar.

e) Om det inte går att undvika att använda apparaten i en fuktig miljö bör en jordfelsbrytare (JFB) användas. Användning av en jordfelsbrytare (JFB) minskar risken för elektriska stötar.

2.2. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är ren och väl upplyst. En stökig eller dåligt upplyst arbetsplats kan leda till olyckor. Försök att tänka i förväg, var försiktig, uppmärksam på vad som händer och använd sunt förnuft när du arbetar med apparaten.

b) Använd inte apparaten i en potentiellt explosiv miljö, t.ex. i närheten av brandfarliga vätskor, gaser eller damm. Apparaten genererar gnistor som kan antända damm eller rök och gaser.

c) Om du upptäcker skador eller oregelbunden/felaktig funktion ska du omedelbart stänga av apparaten och rapportera detta till en överordnad utan dröjsmål.

d) Om det finns några tvivel om enhetens korrekta funktion, kontakta tillverkarens supporttjänst.

e) Endast tillverkarens serviceställe får reparera enheten. Försök inte reparera självständigt!

f) Vid brand, använd en pulver- eller kolsyresläckare (CO2) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.

g) Barn eller obehöriga får inte gå in på en arbetsplats. (En distraktion kan leda till att du förloran kontrollen över enheten).

h) Använd apparaten i ett väl ventilerat utrymme.

i) Kontrollera regelbundet säkerhetsdekalernas skick. Om etiketterna är inte kan läsas måste de bytas ut.

j) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om apparaten överlåts till en tredje part måste bruksanvisningen överlåtas tillsammans med apparaten.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.3. Personlig säkerhet

a) Använd inte apparaten om du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som kan försämra förmågan att använda apparaten avsevärt.
b) Maskinen får endast användas av personer som är fysiskt lämpade för att hantera maskinen, har rätt utbildning, har läst igenom denna bruksanvisning och som har fått utbildning i arbetsmiljö och -säkerhet.
c) Maskinen är inte konstruerad för att hanteras av personer (inklusive barn) med begränsade mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap om de inte övervakas av en person som ansvarar för deras säkerhet eller de har fått instruktioner om hur man använder maskinen. maskin.
d) Använd sunt förnuft och var uppmärksam när du arbetar med apparaten. Tillfällig brist på koncentration vid användning av apparaten kan leda till allvarliga personskador.
e) Använd personlig skyddsutrustning som krävs för att arbeta med enheten, specificerad i avsnitt 1 (Legend). Användning av korrekt och godkänd personlig skyddsutrustning minskar risken för skador.
f) För att förhindra att apparaten sätts på av misstag, se till att brytaren är i det avstängda läget OFF innan du ansluter apparaten till en strömkälla.

g) Överskatta inte dina förmågor. Håll hela tiden balansen och var i ett stadigt läge när du använder apparaten. Detta ger bättre kontroll över apparaten i oväntade situationer.
h) Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
i) Ta bort alla justeringsverktyg och skiftnycklar innan du sätter på apparaten. Ett verktyg eller en skiftnyckel som lämnas kvar i den roterande delen av apparaten kan orsaka personskador.
j) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.
k) Maskinen får endast användas av en person åt gången.
I) Området runt maskinen bör vara fritt från oljefläckar, farliga föremål etc. för att eliminera farliga situationer för användaren.

2.4. Säker användning av apparaten

a) Överbelasta inte apparaten. Använd de lämpliga verktygen för den givna uppgiften. En korrekt utvald apparat utför den uppgift som den är avsedd för bättre och på ett säkrare sätt.
b) Använd inte enheten om ON/OFF-knappen inte fungerar korrekt (slår inte på och av enheten). Enheter som inte kan slås på och av med ON/OFF-knappen är farliga, bör inte användas och måste repareras.
c) Se till att stickproppen är utdragen från uttaget innan du gör några justeringar, byter tillbehör eller innan du lägger undan apparaten. Sådana försiktighetsåtgärder minskar risken för att oavsiktligt aktivera apparaten.
d) Förvara apparaten på en säker plats när den inte används, så att den är utom räckhåll för barn och personer som inte är bekanta med apparaten och som inte har läst bruksanvisningen. Apparaten kan vara farlig för oerfarna användare.
e) Håll apparaten i perfekt tekniskt skick. Kontrollera före varje användning efter allmänna skador och särskilt efter spruckna delar eller element och för andra förhållanden som kan påverka enhetens säker användning. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.
f) Förvara apparaten utom räckhåll för barn.
g) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.
h) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.
i) Vid transporten och hanteringen av apparaten mellan lagringsplatsen och destinationen, följ de arbetshälso- och säkerhetsprinciper för manuellt transportarbete som gäller i det land där apparaten kommer att användas.
j) Undvik situationer där apparaten slutar att fungera under användning på grund av för hög belastning. Detta kan leda till en överhettning av driftelementen och skador på apparaten.
k) Rör inte vid ledade delar eller tillbehör om inte apparaten har kopplats bort från strömkällan.
I) Apparaten får inte flyttas, justeras eller roteras under arbetets gång.
m) Lämna inte apparaten utan uppsikt när den används.
n) Rengör apparaten regelbundet för att förhindra att tuffa smutsavlagringar fastnar.
o) Enheten är inte en leksak. Rengöring och underhåll får inte utföras av barn utan övervakning av en vuxen person.
p) Maskinen får endast användas av utbildade personer som förstår dess funktion och säkerhetsregler.

q) Stå inte nära maskinen när den är igång.

r) Se till att enheten placeras på en plan och

s) stabil yta.

t) Se till att enheten inte glider under

u) viktens inverkan.

v) Överskrid inte maximalt tillåten enhetsbelastning. Detta kan leda till skador på enheten.

w) Hjulet som ska balanseras måste vara fritt från smuts.

x) Lyft inte maskinen genom att hålla i skaftet.

y) Balansera inte hjul med parametrar som inte överensstämmer med uppgifterna i tabellen med tekniska data.

z) Lyft inte käpan medan hjulet är i rörelse. Kåpan får endast lyftas efter att hjulet har stannat helt.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Enheten är utformad för att mäta hjulobalans.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

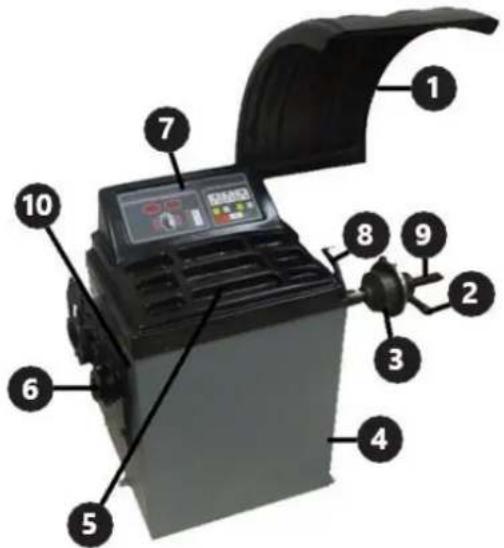

3.1. Beskrivning av apparaten

1. Hjulskydd

2. Spännmutter

3. Centreringskon

4. Hus

5. Behållare

6. Hängare för extra utrustning

7. Kontrollpanel

8. Avständsmått

9. Axel

10. QAMOFF

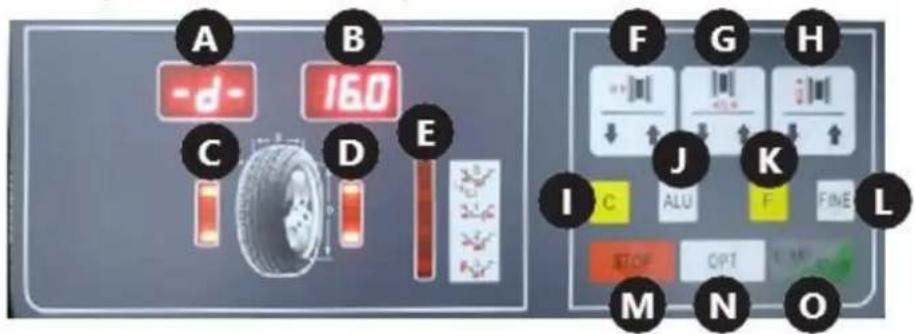

Beskrivning av kontrollpanelen

A. Visning av inre däckobalansvärde

B. Visning av obalansvärde för yttre däck

C. Indikator för obalans i däckets inre läge

D. Indikator för det yttre däckets obalansposition

E. Indikator för valt balanseringsläge

F. Knapp för avständsinmatning

G. Knapp för inmatning av hjulbredd

H. Knapp för inmatning av hjuldiameter

1. "Cautokalibreringsknapp

J. " -Kdapp / val av balanseringsläge

(viktplaceringspunkt)

K. Funktionsknapp

L. "" -knappen

M. "" -kTappen

N. "" - knappen

O. ""START-knappen

3.2. Förberedelser för användning

Transport

För transport bör maskinen vara ordentligt säkrad på en pall i originalförpackningen. Använd en gaffeltruck eller en gaffeltruck med lämplig lastkapacitet. Gaffeln måste placeras centralt under maskinen för att förhindra tippning under transport.

Apparatens plats

Omgivningstemperaturen får inte överstiga 40°C och den relativa luftfuktigheten bör vara lägre än 85%. Se till att det finns god ventilation i rummet där apparaten används. Lämna ett utrymme runt maskinen för fri och säker användning. Håll enheten borta från heta ytor. Använd enheten på en jämn, stabil, ren, brandsäker och torr yta och utom räckhåll för barn och personer med psykiska funktionshinder. Placera apparaten så att du alltid har tillgång till stickproppen. Nätsladden som är ansluten till apparaten måste vara ordentligt jordad och överensstämma med de tekniska detaljerna på produktetiketten!

Maskinen ska anslutas av en person med lämpliga kvalifikationer och kunskaper. Fäst käpan på maskinen.

3.3. Användning av apparaten

Maskindrift

1. Se till att On / Off omkopplaren är inställd på Off".
2. Anslut maskinen till en strömkälla.
3. Slå på maskinen med strombrytaren på höljets sidovägg.
4. Montera hjulet enligt instruktionerna i avsnittet "Hjulmontering".
5. Ange parametrar enligt instruktionerna i avsnittet "Parameterinställning".
6. Balansera däcket enligt instruktionerna i avsnittet "Hjulbalansering".
7. När arbetet är klart, stäng av enheten med On / Off strömbrytaren. För en längre paus, koppla bort enheten från strömkällan.

OBS: Det rekommenderas att kalibrera enheten före första användningen.

Hjulmontering

1. Hjulet ska placeras med sitt centrala hål på axeln. För ett motorcykelhjul eller ett hjul med speciell fälgform, använd en distanser (ingår ej) för att öka maskinens mätförmåga.
2. Montera klämmuttern och fixera hjulet, se till att det är rakt. Ett hjul placerat snett kommer att orsaka balansmätningsfel.

Ställa in parametrar

- Mått

Efter att ha satt på hjulet och fixerat det på balanseraren, skriv manuellt in värdena som visas i figuren nedan:

a b d

- "a" – avståndet mellan hjulets insida och maskinen, mätt med det inbyggda måttet (8). Denna parameter anges genom att trycka på pilarna på kontrollpanelens (F)-knapp. Användaren kan välja mellan två inmatningsenheter: mm och tum. För att byta enhet, tryck på F'' (K)-knappen och en av (F)-knappspilarna. För att balansera ett motorcykelhjul eller ett med en icke-standardfälg, lägg till avständslängden till det uppmätta "a"-värdet. Till exempel, i fallet nedan anger du värdet "a + 6".

6 cm a

- "b" – däckets bredd, mätt med kompassen som är fäst på maskinen. Parametern matas in genom att trycka på pilarna på kontrollpanelens (G) knapp. Användaren kan välja mellan två inmatningsenheter: mm och tum. För att byta enhet, tryck på F"" (K) och en av (G) pilarna.

- "d" – hjuldiameter, som tillhandahålls av tillverkaren, som finns på däcket. Denna parameter anges genom att trycka på pilarna på kontrollpanelens (H)-knappen. Användaren kan välja mellan två datainmatningsenheter: mm och tum. För att ändra enhet, tryck F på "" (K) och en av (H)-pilarna.

Symbolen för det inmatade värdet (a, b eller d) kommer att visas på (A) displayen, medan det aktuella numeriska värdet kommer att visas på (B) displayen.

- Balanseringslägen

Användaren kan välja mellan 6 balanseringslägen som skiljer sig åt i hur balansvikterna fördelas. Lägena väljs med knapparna "" (F) och ALU).

Med knappen "" (F) kan användaren välja mellan de dynamiska och statiska lägena som beskrivs nedan:

- Dynamiskt läge – designat för att balansera hjul med stål- eller lättmetallfälgar.

- Statiskt läge – designat för att balansera motorcykelhjul och bilhjul med icke-standardiserade fälgar, där det är omöjligt att fästa två vikter.

Med knappen "" (A) kan användaren välja mellan 1 til A U lägen A ch det speciella läget "" . En S lysdiod tänds på (E)-indikatorn bredvid det valda läget. Lägena Används för att balansera lättmetallfälgar. Ritningarna nedan visar viktarrangemanget på fälgen för givna lägen och en detaljerad beskrivning av den speciella S" -funktionen.

• 1 ALU

- SpeciallägetS "" är avsett för att balansera aluminiumhjul med icke-standardiserade former, där ALU2-läget inte garanterar korrekt balanseringsnoggrannhet. För detta läge måste speciella parametrar anges.

Använd först knappen "" (ALUJ) för att välja det speciella S ""-läget och fortsätt sedan för att ange måtten som visas på ritningen nedan.

dl dE al aE

Nedan är sekvensen och sättet att ange ovanstående mått (knappbeteckningarna som används under ritningarna är de som beskrivs i punkt 3.1):

- al – Denna parameter anges genom att trycka på (F) pilarna på kontrollpanelen.

M F 21 40 A B

- aE – Denna parameter matas in genom att trycka på (G) pilarna på kontrollpanelen.

M G ⇌ A B

- dl – Denna parameter anges genom att trycka på (H)-pilarna på kontrollpanelen.

H A B

- dE – Denna parameter matas in genom att hålla knappen "" (J) intryckt ALU och trycka på (H)-pilarna på kontrollpanelen. Om användaren är i dI parameterinställningsläget "" och håller knappen "" (J) ALU intryckt, kommer enheten automatiskt att ställa in värdet på dE0,8 . dl

J + H ⇌ dE 120 A B

Systemet beräknar automatiskt avståndet mellan vikternas tyngdpunkt, förutsatt att deras bredd är ca. 14 mm.

- Maskinen kan ställas in att automatiskt starta balanseringsprocessen efter att hjulskyddet stängts. För att aktivera denna funktion, tryck och håll ned F "" (K) och STOP "" (M)-knapparna på kontrollpanelen samtidigt. Denna inställning raderas efter att maskinen stängs av och slås på igen.

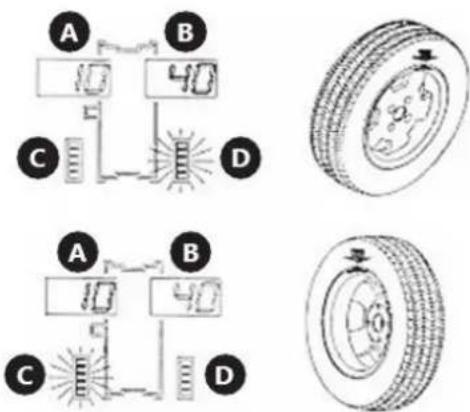

Hjulbalansering

1. Stäng hjulskyddet. Tryck påSTART knappen "" (O) om inte automatisk start av maskinen har ställts in.
2. Hjulet ökar hastigheten i några sekunder. Efter att enheten har mätt obalansen stannar hjulet och (A) och (B) displayerna visar vikterna som behövs för att balansera däcket.
3. Lyft upp hjulkåpan och placera sedan lämpliga vikter på fälgen enligt följande: Vrid hjulet långsamt med handen tills en av indikatorerna, (C) eller (D), lyser helt. Om (C)-indikatorn tänds, placera vikten på insidan av hjulet i läget klockan 12. Om (D)-indikatorn tänds, placera lämplig vikt på utsidan av hjulet, även i läget klockan 12.

A B 10 40 C D A B 10 40 C D

1. Ett kort tryck på C ""-knappen kommer att visa en sekvens av förinställda parametrar.
2. Om felaktiga hjulparametrar anges är det möjligt att räkna om de angivna värdena utan att utföra ytterligare en mätning. För att göra detta, tryck på knappen "" längre. De nya obalansvärdena visas på (A) och (B) displayerna.
3. Som standard, när enheten har beräknat en obalans på mindre än 5g, visar (A) eller (B) display värdet "0". Användaren kan visa värdet genom att trycka på knappen "" (L).

Optimeringsfunktion

Optimeringsfunktionen gör att du kan minska vikten som läggs på hjulet för att balansera det. Detta rekommenderas för indikationer över 30g vid statisk balansering. För att starta optimeringsfunktionen, tryck på knappen "" (N). Du kan avsluta denna funktion genom att trycka på knappen "" (M).

För att använda en funktion, gör följande:

1. Tryck påOPT knappen "" (N). Displayerna kommer att visa:

1. Tryck påSTART knappen "" (O). Enheten kommer att utföra en mätcykel varefter displayerna visar:

1. Markera referenspunkter med krita på däcket och fälgen, ta sedan bort hjulet från balanseringen och använd lämpliga verktyg för att vrida däcket 180° på fälgen. Sätt tillbaka hjulet i balanseraren så att referenspunkten markerad på fälgen är på samma plats som tidigare.
2. Tryck påSTART knappen "" (O) igen, enheten kommer att utföra mätcykeln.
3. Däckets obalansvärde kommer att visas på (A) displayen medan (B) displayen kommer att visa i % till vilket värde balansen kan optimeras genom att vrida däcket på fälgen.

1. Vrid hjulet för hand tills en av (C) eller (D) indikatorerna tänds, gör en markering med krita på däcket i läget klockan 12. Fortsätt att vrida hjulet för hand tills den andra indikatorn tänds, gör sedan ett märke med krita på fälgen i läget klockan 12. Ta bort hjulet från balanseraren och använd lämpliga verktyg för att vrida däcket 180° på fälgen så att kritamärkena överlappar varandra.
2. Tryck på STOP knappen "" (M) för att avsluta optimeringsfunktionen.

Självkalibrering

Enheten har en automatisk kalibreringsfunktion. För att använda den, montera ett medelstort hjul på balanseraren, även om däcket är obalanserat, följ sedan instruktionerna nedan.

1. Ange hjulparametrarna i enlighet med instruktionerna i avsnittet "Mått" i avsnittet "Ställa in parametrar".

OBS: Felaktig inmatning av data kommer att resultera i fel i kalibreringen av enheten, och obalansmätningen blir felaktig.

1. Fortsätt att trycka på F knapparna "" (K) och C "" (I) tills (C) och (D) indikatorerna slutar blinka och CAL "" visas på (A) och (B) displayerna.

1. Utför en första mätning. Tryck på START knappen "" (O). (D)-indikatorn tänds och följande texter visas på displayerna:

1. Lägg till en belastning på 100g från enhetens sida och starta kalibreringsmätningen.

2. Efter avslutad mätning, ta bort lasten från insidan av hjulet och lägg den på andra sidan (utsidan). Utför en kalibreringsmätning.

3. Kalibreringsprocessen är klar.

1. Ta bort vikten på 100 g från hjulet.

Enheten kommer ihåg kalibreringsinställningarna även efter att strömförsörjningen kopplats bort. Kalibrering ska alltid utföras när det finns misstanke om att maskinen balanserar däcken felaktigt.

Ta bort hjulet

1. Vrid klämmuttern moturs flera gånger.

2. Lossa mutterlåset och ta bort muttern från maskinaxeln.

3. Ta bort hjulet.

Faror vid användning av enheten

De faror som kan uppstå vid användning av maskinen är mekaniska faror. Den mekaniska faran uppstår i situationer där skador kan uppstå genom mekanisk påverkan av olika element, t.ex. maskindelar, verktyg etc. på människor. De grundläggande mekaniska riskerna inkluderar klämning, krossning, skärning, indragning eller infångning; inverkan; punktera; abrasion; samt halka och snubbla. Dessa faror kan uppstå både under normal maskindrift och till följd av oregelbundenheter i maskinens drift. Dessa oegentligheter kan leda till maskinfel. De mekaniska farorna kan bero på: rörliga maskiner, transporterad last, rörliga element, vassa/grova element, fallande element/laster, hala ojämna ytor, begränsat utrymme, arbetsstationens placering i förhållande till marken.

4. Använd riktlinjer Inspektioner och periodisk kontroll

Innan den nya eller reparerade maskinen tas i bruk ska den kontrolleras av kvalificerad teknisk personal som har kunskap och erfarenhet inom området för drift och underhåll av denna typ av maskin. Maskinen ska kontrolleras regelbundet med hjälp av visuell kontroll av maskinens tillständ, före, under och efter

användning. Kontrollen ska utföras av maskinens operatörer. Eventuella oegentligheter i maskinens drift samt eventuella skador måste rapporteras till behörig teknisk personal. Använd inte maskinen om det har upptäckts skador eller oegentligheter i dess funktion.

OBS: Koppla bort maskinen från strömförsörjningen före varje inspektion.

Förbesiktning

Före första användningen. Alla nya eller reparerade maskiner måste kontrolleras av en kvalificerad och kompetent person för att säkerställa att maskinen uppfyller kraven i denna bruksanvisning.

Daglig kontroll:

- Kontrollera omkopplarens funktionoff

Periodisk besiktning

- Justering av drivremmens spänning:

Lossa något på muttrarna som håller motorn. Flytta försiktigt motorn för att få rätt spänning på drivremmen. Skruva fast motorn och se till att remmen inte glider och att den inte kommer i kontakt med motorhuset.

- Byte av säkring

Säkringar finns på strömkortet. Skruva loss den sida av maskinen där hängarna sitter och byt sedan ut de skadade säkringarna mot nya.

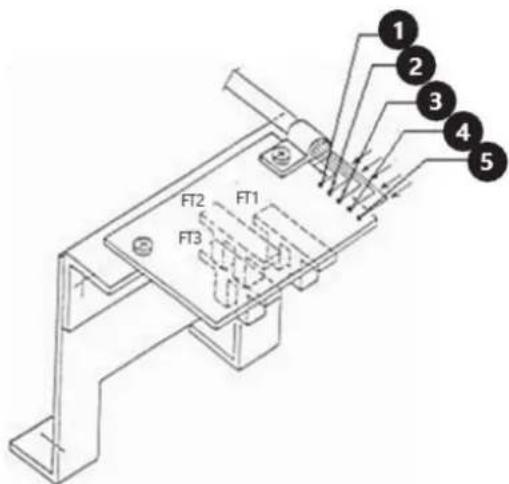

- Kontroll av positionsgivare

Se till att ingen av fotocellerna skaver mot någon av maskinkomponenterna.

Använd voltmetern och mät följande spänningsvärden:

a) Mellan ledningarna "4" och "5" (det ska vara 5V)

b) Mellan ledningarna "4" och "2" (det ska vara 4,5 till 4,8 V om RESET knappen är inuti fotocellen FT2 och 0V om den är utanför).

c) Mellan ledningarna "4" och "1" (det bör vara 4,5 till 4,8 V om RESET knappen är utanför FT2-fotocellen)

d) Mellan ledningarna "4" och "3" (den bör vara i 0-4,8V-området när maskinaxeln roteras långsamt)

OBS: När sensorn behöver bytas ut, rekommenderas att skruva loss kretskortet (två skruvar) istället för att skruva loss hela fästet.

FT2 FT1 FT3 1 2 3 4 5

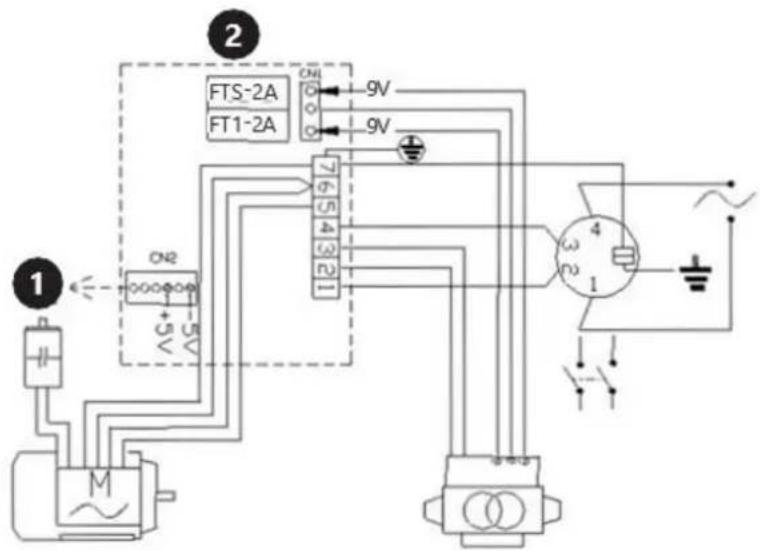

5. Kopplingsschema

FTS-2A FT1-2A ON1 9V ON2 6 V 7 6 5 4 3 2 1 4 3 2 1 ① ②

1. Datorkort

2. Kraftkort

6. Rengöring och underhåll

a) Dra ur nätkontakten före varje rengöring, justering eller byte av tillbehör, eller om enheten inte används.

b) Använd endast icke-korrosiva rengöringsmedel för att rengöra ytan.

c) Efter att apparaten har rengjorts ska alla delar torkats helt innan den används igen.

d) Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus.

e) Spraya aldrig enheten med vatten.

f) Rengör ventilationsöppningarna med en borste och tryckluft.

g) Enheten måste inspekteras regelbundet för att kontrollera dess

h) teknisk effektivitet och upptäcka eventuella skador.

i) Rengör inte maskinen med tryckluft.

7. Felsökning

Felkod	Beskrivning
Err1	Inga insignaler. Möjliga orsaker: felaktig eller felaktigt ansluten lägesgivare, skadad eller felaktig ansluten tryckgivare, motorn fungerar inte.
Err2	Hjulet roterar med en hastighet på mindre än 60 rpm.
Err3	Hjulobalansen är för stor. Det överskrider enhetens mätområde.
Err4	Motorn roterar i motsatt riktning. Felaktig anslutning av positionsgivaren.
Err5	Mätningen påbörjas innan hjulskyddet stängs.
Err7	Fel i minnet för autokalibreringsvärdet.
Err8	Ingen referensvikt har lagts till under autokalibrering. Trycksensorn skadad eller felaktigt ansluten.
