KÄYTTÖOHJE WB-270 MSW

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite. Lisää kieliversioita on saatavilla pyynnöstä osoitteesta [e-mail].

Tekniset tiedot

Parametrin kuvaus	Parametrin arvo
Tuotteen nimi	Pyörän tasapainotin
Malli	MSW-WB-270
Nimellisjännite [V~] / taajuus [Hz]	230/50
Nimellisteho [W]	270
Mittausaika [s]	4÷7
Mittaustoleranssi [g]	±5
Pyörimisnopeus [rpm]	200
Suurin pyörän paino [kg]	65
Pyörän halkaisijaalue	10-24" /254-610mm
Pyörän leveysalue	1,5-20" / 38-508 mm
Suojausluokka	IP2X
Mitat [pituus * leveys * korkeus; mm]	880x1210x1400
Paino [kg]	65,5

1. Yleiskuvaus

Käyttöohje on suunniteltu auttamaan laitteen turvallisessa ja tarkoituksenmukaisessa käytössä. Tuote on suunniteltu ja valmistettu tiukkojen teknisten ohjeiden mukaisesti käyttäen uusinta teknologiaa ja komponentteja. Lisäksi se vastaa tiukimpia laatuvaatimuksia.

ÄLÄ KÄYTÄ LAITETTA, ELLET OLE LUKENUT JA SISÄISTÄNYT NÄITÄ KÄYTTÖOHJEITA PERUSTEELLISESTI.

Laitteen käyttöiän pidentämiseksi ja virheettömän toiminnan varmistamiseksi käytä laitetta tämän käyttöohjeen mukaisesti ja suorita tarvittavat huoltotoimenpiteet säännöllisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajan tasalla. Valmistaja pidättää oikeuden tehdä niihin laadun parantamiseen liittyviä muutoksia. Laite on suunniteltu siten, että melupäästöriskit ovat mahdollisimman pienet ottaen huomioon tekniikan kehitys ja melun vähentämismahdollisuudet.

Merkkien selitys

Tuote täyttää asiaankuuluvat turvallisuusstandardit.

Lue ohjeet ennen käyttöä.

Tuote on kierrätettävä.

VAROITUS!, HUOMAUTUS! tai MUISTUTUS! Kyseiseen tilanteeseen sopiva.

(yleinen varoitusmerkki)

Käytä suojalaseja.

Käytä suojakäsineitä

Käytä jalkasuojia.

HUOMIO! Sähköiskuvaara!

HUOMIO! Pyörivät osat, takertumisvaara!

HUOM! Tämän käyttöohjeen piirustukset ovat vain havainnollistavia, ja ne voivat joiltakin osin poiketa todellisesta tuotteesta.

2. Käyttöturvallisuus

HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin vammaoihin tai kuolemaan.

Varoituksissa ja ohjeissa, joihin viitataan, käytetään termejä "laite" tai "tuote".. Älä käytä erittäin kosteissa ympäristöissä tai vesisäiliöiden välittömässä läheisyydessä. Estä laitteen kastuminen. Sähköiskun vaara! Älä laita käsiäsi tai muita esineitä laitteen sisälle, kun se on käytössä! Älä peitä tuuletusaukkoja!

2.1. Sähköturvallisuus

a) Pistotulpan on sovittava pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäisten pistotulppien ja yhteensopivien pistorasioiden käyttö vähentää sähköiskun vaaraa.

b) Vältä kosketusta maadoitettuihin elementteihin, kuten putkiin, lämmittimiin, kuumavesisäiliöihin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos maadoitettu laite altistuu sateelle, joutuu suoraan kosketuksiin märän pinnan kanssa tai toimii kosteassa ympäristössä. Veden joutuminen laitteeseen lisää laitteen vaurioitumisen ja sähköiskun vaaraa.

c) Älä kosketa laitetta märillä tai kosteilla käsillä.

d) Käytä johtoa vain sille tarkoitettuun käyttöön. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteistä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisääyät sähköiskun vaaraa.

e) Jos laitteen käyttöä kosteassa ympäristössä ei voida välttää, on sen kanssa käytettävä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

2.2. Turvallisuus työpaikalla

a) Varmista, että työskentelyalue on siisti ja hyvin valaistu. Sotkuinen tai huonosti valaistu työskentelyalue voi johtaa onnettomuuksiin. Pysy aina valppaana, tarkkaile laitteen toimintaa ja käytä tervettä järkeä työskennellessäsi laitteen kanssa.
b) Älä käytä laitetta mahdollisesti räjähdysherkissä tiloissa, joissa on esimerkiksi helposti syttyviä nesteitä, kaasuja tai pölyä. Laite synnyttää kipinöitä, jotka voivat sytyttää pölyjä tai kaasuja.
c) Jos havaitset laitteessa vaurioita tai epäsäännöllistä toimintaa, kytke laite välittömästi pois päältä ja ilmoita asiasta viipymättä laitteesta vastuussa olevalle henkilölle.
d) Jos epäilet laitteen oikeaa toimintaa, ota yhteyttä valmistajan tukipalveluun.
e) Vain valmistajan huoltopiste saa korjata laitteen. Älä yritä korjata mitään itsenäisesti!
f) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
g) Lasten tai asiattomien henkilöiden pääsy työpisteseen on kielletty. (Heidän häiritseminen voi johtaa laitteen hallinnan menettämiseen).
h) Käytä laitetta tilassa, jossa on hyvä ilmanvaihto.
i) Tarkasta säännöllisesti turvatarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
j) Pidä tämä käyttöohje tallessa myöhempää käyttöä varten. Jos tämä laite luovutetaan kolmannelle osapuolelle, käyttöohjeet on luovutettava sen mukana.

Muista! Kun käytät laitetta, suojaa lapsia ja muita sivullisia.

2.3. Henkilökohtainen turvallisuus

a) Älä käytä laitetta väsyneenä, sairaana tai alkoholin, huumaavien aineiden tai sellaisten lääkkeiden vaikutuksen alaisena, jotka voivat merkittävästi heikentää kykyäsi käyttää laitetta.
b) Konetta saavat käyttää fyysisesti hyväkuntoiset henkilöt, jotka pystyvät käsittelemään konetta turvallisesti, jotka ovat asianmukaisesti koulutettuja, jotka ovat tutustuneet tähän käyttöohjeeseen ja jotka ovat saaneet riittävän tvöturvallisuuskoulutuksen.
c) Konetta ei ole suunniteltu sellaisten henkilöiden (mukaan lukien lapset) käsiteltäviksi, joilla on rajoitetut henkiset ja aistitoiminnot tai henkilöt, joilla ei ole asianmukaista kokemusta ja/tai tietämystä, ellei heitä valvo heidän turvallisuudestaan vastuussa oleva henkilö tai he ovat saaneet opastusta koneen käyttöön. kone.
d) Kun työskentelet laitteen kanssa, käytä tervettä järkeä ja pysy aina valppaana. Tilapäinen keskittymisen menetys laitteen käytön aikana voi johtaa vakaviin vammaoihin.
e) Käytä laitteen kanssa työskentelyn edellyttämiä henkilösuojaimia, jotka on määritelty kohdassa 1 (Selvi). Asianmukaisten ja sertifioitujen henkilönsuojainten käyttö vähentää loukkaantumisriskiä.
f) Estä laitteen tahaton käynnistyminen varmistamalla, että sen kytkin on OFF-asennossa ennen kuin liität laitteen virtalähteeseen.
g) Älä yliarvioi kykyjäsi. Kun käytät laitetta, varmista, että pystyt ylläpitämään tasapainosi, ja että työskentelet tukevassa asennossa. Tämä takaa laitteen paremman hallinnan odottamattomissa tilanteissa.

h) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua laitteen liikkuviin osiin.
i) Poista kaikki säätötyökalut tai kiintoavaimet ennen laitteen kytkemistä päälle. Laitteen pyörivään osaan jätetty työkalu tai kiintoavain voi aiheuttaa loukkaantumisvaaran.
j) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
k) Konetta saa käyttää vain yksi henkilö kerrallaan.
I) Konetta ympäröivällä alueella ei saa olla öljytahroja, vaarallisia esineitä jne. käyttäjälle vaarallisten tilanteiden välttämiseksi.

2.4. Laitteen turvallinen käyttö

a) Älä ylikuormita laitetta. Käytä vain kulloiseenkin toimenpiteeseen sopivia työkaluja. Sopivat laitteet ja työkalut varmistavat toimenpiteiden paremman ja turvallisemman suorittamisen.
b) Älä käytä laitetta, jos ON/OFF-kytkin ei toimi kunnolla (ei kytke laitetta päälle ja pois). Laitteet, joita ei voida kytkeä päälle ja pois päältä ON/OFF-kytkimellä, ovat vaarallisia, niitä ei saa käyttää ja ne on korjattava.
c) Varmista, että pistotulppa on irrotettu pistorasiasta, ennen kuin muutat laitteen säätöjä, vaihdat sen lisävarusteita tai varastoit sen. Tällaiset varotoimenpiteet vähentävät laitteen tahattoman käynnistymisen riskiä.
d) Kun laitetta ei käytetä, säilytä se turvallisessa paikassa, poissa lasten ja sellaisten henkilöiden ulottumattomissa, jotka eivät tunne laitetta ja jotka eivät ole lukeneet sen käyttöohjetta. Laite voi olla kokemattomien käyttäjien käsissä vaarallinen.
e) Pidä laite teknisesti täydellisessä kunnossa. Tarkista ennen jokaista käyttöä yleisten vaurioiden varalta ja erityisesti halkeilevien osien tai elementtien varalta ja muista olosuhteista, jotka voivat vaikuttaa laitteen turvalliseen toimintaan. Jos havaitset minkäänlaisia vaurioita, laite on luovutettava korjattavaksi ennen sen käyttöä.
f) Laite on pidettävä poissa lasten ulottuvilta.
g) Laitteen korjauksen tai huollon saa suorittaa vain pätevä henkilö ja ainoastaan alkuperäisiä varaosia käyttäen. Tämä varmistaa laitteen turvallisen käytön.
h) Älä poista tehtaalla asennettuja suojuksia äläkä löysää ruuveja, jotta laite toimisi turvallisesti.
i) Kun kuljetat ja käsittelet laitetta varaston ja määränpään välillä, noudata kuljetusta koskevia työturvallisuusmääräyksiä, jotka ovat voimassa siinä maassa, jossa laitetta käytetään.
j) Vältä tilanteita, joissa laite lakkaa toimimasta käytön aikana liiallisen kuormituksen vuoksi. Tämä voi johtaa käyttöelementtien ylikuumenemiseen ja laitteen vaurioitumiseen.
k) Älä koske nivellettyihin osiin tai lisävarusteisiin, ellei laitetta ole irrotettu virtalähteestä.
I) Älä siirrä, säädä tai käännä laitetta työn aikana.
m) Älä käytä laitetta valvomatta.
n) Puhdista laite säännöllisesti, jotta siihen ei kerry sitkeää likaa.
o) Tämä laite ei ole leikkikalu. Lapset eivät saa suorittaa laitteen puhdistus- ja huoltotöitä ilman aikuisen henkilön valvontaa.
p) Konetta saavat käyttää vain koulutetut henkilöt, jotka ymmärtävät sen toiminnan ja turvallisuussäännöt.
q) Älä seiso koneen lähellä sen ollessa käynnissä.

r) Varmista, että laite on asetettu tasaiselle ja
s) vakaa pinta.
t) Varmista, että laite ei pääse liukumaan alle
u) painon vaikutus.
v) Älä ylitä laitteen suurinta sallittua kuormitusta. Tämä voi johtaa laitteen vaurioitumiseen.
w) Tasapainotettavassa pyörässä ei saa olla likaa.
x) Älä nosta konetta pitämällä kiinni akselista.
y) Älä tasapainota pyöriä parametreilla, jotka eivät täytä teknisten tietojen taulukossa annettuja tietoja.
z) Älä nosta kantta pyörän liikkuessa. Kannen saa nostaa vasta, kun pyörä on täysin pysähtynyt.

HUOMIO! Huolimatta laitteen turvallisesta rakenteesta, suojaominaisuuksista ja käyttäjää suojaavien lisäelementtien käytöstä, laitteen käyttöön sisältyy silti aina pieni onnettomuus- tai loukkaantumisriski. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.

3. Yleiset käyttöohjeet

Laite on suunniteltu mittaamaan pyörien epätasapainoa.

Käyttäjä on vastuussa kaikista vahingolsta, jotka aiheutuvat laitteen virheellisestä käytöstä.

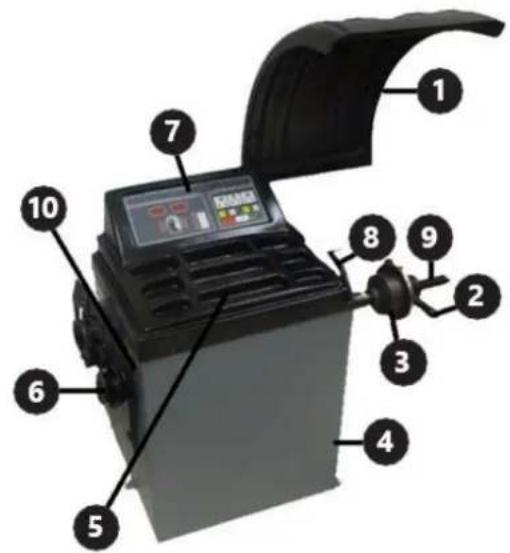

3.1. Laitteen kuvaus

1. Pyörän suoja

2. Kiristysmutteri

3. Keskityskartio

4. Asuminen

5. Kontit

6. Ripustin lisävarusteille

7. Ohjauspaneeli

8. Etäisyyden mitta

9. Akseli

10. RYNKOFF

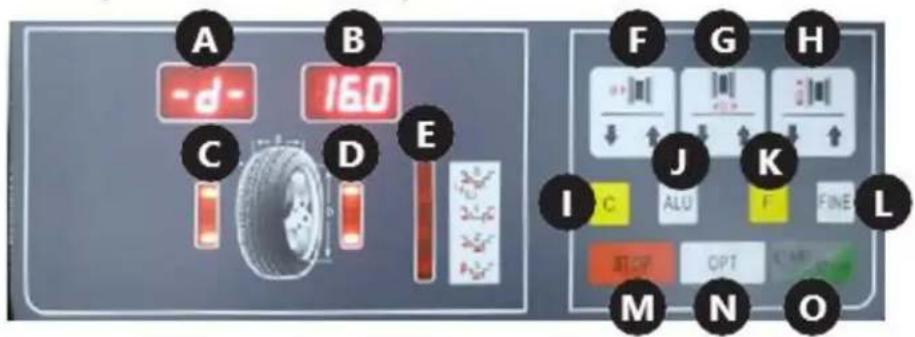

Ohjauspaneelin kuvaus

A. Sisärenkaan epätasapainon arvon näyttö

B. Ulkorenkaan epätasapainon arvon näyttö

C. Sisärenkaan epätasapainon ilmaisin

D. Ulkorenkaan epätasapainon ilmaisin

E. Valitun tasapainotustilan ilmaisin

F. Etäisyyden syöttöpainike

G. Pyörän leveyden syöttöpainike

H. Pyörän halkaisijan syöttöpainike

1. "" / automaattinen kalibrointipainike

J. "ALU"-painike / tasapainotustilan valinta

(painojen sijoituspiste)

K. Toimintopainike

L. "" -palniketta

M. "" -painiketta

N. "" -painketta

O. "" START-painiketta

3.2. Valmistelu käyttöä varten

Kuljetus

Kuljetusta varten kone on kiinnitettävä asianmukaisesti lavalle alkuperäispakkauksessaan. Käytä sopivan kantavuuden omaavaa haarukkatrukkia tai haarukkavaunua. Trukin haarukka on sijoitettava keskelle koneen alle, jotta se ei kaatu kuljetuksen aikana.

Laitteen sijainti

Käyttöympäristön lämpötila ei saa olla yli 40 °C, ja suhteellisen kosteuden tulee olla alle 85 %. Huolehdi hyvästä ilmanvaihdosta laitteen käyttökohteessa. Jätä koneen ympärille tilaa vapaan ja turvallisen käytön mahdollistamiseksi. Pidä laite poissa kuumista pinnoista. Käytä laitetta tasaisella, vakaalla, puhtaalla, palonkestävällä ja kuivalla alustalla ja poissa lasten ja henkisesti vammaisten ihmisten ulottuvilta. Sijoita laite niin, että pääset aina käsiksi sen sähköpistokkeeseen. Laitteeseen kytketyn virtajohdon tulee olla asianmukaisesti maadoitettu ja sen tulee vastata tuotteen etiketissä olevia teknisiä tietoja!

Koneen kytkennän saa suorittaa henkilö, jolla on asianmukainen pätevyys ja tiedot. Kiinnitä kansi koneeseen.

3.3. Laitteen käyttö

Koneen toiminta

1. Varmista, että On / Off kytkin on asennossa Off ""
2. Liitä kone virtalähteeseen.
3. Kytke kone päälle kotelon sivuseinässä olevasta kytkimestä.
4. Asenna pyörä "Pyörien kiinnitys" -osiossa annettujen ohjeiden mukaisesti.
5. Syötä parametrit "Parametriasetus" -osiossa annettujen ohjeiden mukaisesti.
6. Tasapainota rengas "Pyörien tasapainotus" -osiossa annettujen ohjeiden mukaan.
7. Kun työ on valmis, sammuta laite kytkimellä On / Off. Jos haluat pidemmän tauon, irrota laite virtalähteestä.

HUOMAA: On suositeltavaa kalibroida laite ennen ensimmäistä käyttöä.

Pyörän kiinnitys

1. Pyörä tulee sijoittaa niin, että sen keskireikä on akselissa. Käytä moottoripyörän pyörää tai erityistä vanteen muotoista pyörää varten etäisyyttä (ei sisälly) lisätäksesi koneen mittauskykyä.
2. Asenna kirstysmutteri ja kiinnitä pyörä varmistaen, että se on suorassa. Vinoon asetettu pyörä aiheuttaa tasapainon mittausvirheitä.

Parametrien asettaminen

- Mitat

Kun olet asettanut pyörän ja kiinnittänyt sen tasapainottimeen, syötä manuaalisesti alla olevan kuvan arvot:

a b d

- "a" – pyörän sisäpuolen ja koneen välinen etäisyys mitattuna sisäänrakennetulla mittalla (8). Tämä parametri syötetään painamalla ohjauspaneelin (F) painikkeen nuolia. Käyttäjä voi valita kahdesta syöttöyksiköstä: mm ja tuuma. Vaihda yksikköä painamalla "" ( F_K ) -painiketta ja yhtä (F) -painikkeen nuolesta. Tasapainottaaksesi moottoripyörän tai pyörän, jossa on epästandardi vanne, lisää etäisyys mitattuun "a"-arvoon. Syötä esimerkiksi alla olevassa tapauksessa arvo "a + 6".

6 cm a

- "b" – renkaan leveys mitattuna koneeseen kiinnitetystä kompassista. Parametri syötetään painamalla ohjauspaneelin (G) painikkeen nuolia. Käyttäjä voi valita kahdesta syöttöyksiköstä: mm ja tuuma. Muuta yksikköä painamalla "" (K) ja yhtä (G) nuolia.

- "d" – valmistajan ilmoittama pyörän halkaisija, joka löytyy renkaasta. Tämä parametri syötetään painamalla ohjauspaneelin (H) painikkeen nuolia. Käyttäjä voi valita kahdesta tiedonsyöttöyksiköstä: mm ja tuumat. Voit vaihtaa yksikköä painamalla F ^"" (K) ja yhtä (H) nuolesta.

Syötetyn arvon symboli (a, b tai d) näkyy (A) näytössä, kun taas nykyinen numeerinen arvo näkyy (B) näytössä.

- Tasapainotustilat

Käyttäjä voi valita 6 tasapainotustilasta, jotka eroavat tasapainotuspainojen jakautumisesta. Tilat valitaan "" (F) ja ALU) -painikkeilla.

"" (F _K ) -painikkeella käyttäjä voi valita alla kuvattujen dynaamisten ja staattisten tilojen välillä:

- Dynaaminen tila – suunniteltu pyörien tasapainottamiseen teräs- tai kevytmetallivanteilla.

- Staattinen tila – suunniteltu tasapainottamaan moottoripyörän pyöriä ja auton pyöriä, joissa on epästandardivanteet, joihin ei ole mahdollista kiinnittää kahta painoa.

"" (ALUJ) -painikkeella käyttäjä voi valita ALUALU1-3 tilan ja erikoistilan S välillä. Merkkivalo (E) syttyy valitun tilan vieressä. Tiloja Akäytetään kevytmetallivanteiden tasapainottamiseen. Alla olevissa piirustuksissa on esitetty painojen sijoittelu vanteelle tietyissä tiloissa ja yksityiskohtainen kuvaus erityisestä S"-toiminnosta.

• 1 ALU

- SpecialS "" -tila on tarkoitettu epästandardin muotoisten alumiinipyörien tasapainottamiseen, joissa ALU 2-tila ei takaa oikeaa tasapainotustarkkuutta. Tätä tilaa varten on syötettävä erityiset parametrit.

Valitse ensin "" (ALUJ) -painikkeella erityinen S "" -tila ja syötä sitten alla olevassa piirustuksessa näkyvät mitat.

dl dE al aE

Alla on yllä olevien mittojen syöttöjärjestys ja -tapa (piirustuksissa käytetyt painikkeiden nimet ovat ne, jotka on kuvattu kohdassa 3.1):

- al – Tämä parametri syötetään painamalla ohjauspaneelin (F) -nuolia.

M F ⇔ 21 40 A B

• aE – Tämä parametri syötetään painamalla ohjauspaneelin nuolia (G).

- dl-Tämä parametri syötetään painamalla ohjauspaneelin (H)-nuolia.

H A B

- dE – Tämä parametri syötetään pitämällä "" (J) -painiketta painettuna ALU ja painamalla ohjauspaneelin (H) -nuolia. Jos käyttäjä on "" dl parametrien asetustilassa ja pitää "" (ALUJ) -painiketta painettuna, laite asettaa automaattisesti arvon = 0,8 . dl

J + H → dE 120 A B

Järjestelmä laskee automaattisesti painojen painopisteiden välisen etäisyyden olettaen, että niiden leveys on n. 14 mm.

- Kone voidaan asettaa aloittamaan tasapainotus automaattisesti pyöränsuojuksen sulkemisen jälkeen. Aktivoi tämä toiminto pitämällä ohjauspaneelin painikkeita "" (K) ja STOM) painettuna samanaikaisesti. Tämä asetus pyyhkiytyy pois, kun kone kytketään pois päältä ja uudelleen päälle.

Pyörän tasapainotus

1. Sulje pyörän suojus. Paina "" (STARTO) -painiketta, ellei koneen automaattista käynnistystä ole asetettu.

2. Pyörä lisää nopeutta muutaman sekunnin ajan. Kun laite on mitannut epätasapainon, pyörä pysähtyy ja näytöt (A) ja (B) näyttävät renkaan tasapainottamiseen tarvittavat painot.

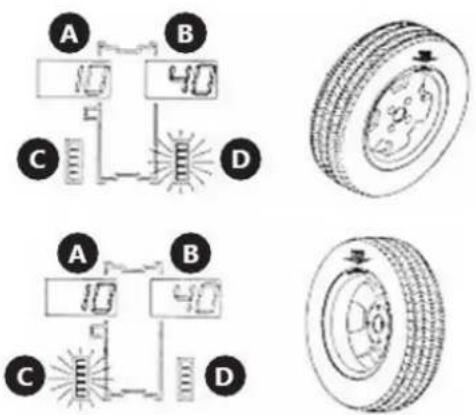

3. Nosta pyörän suojusta ja aseta sopivat painot vanteelle seuraavasti: Käännä pyörää hitaasti kädelläsi, kunnes yksi merkkivaloista (C) tai (D) syttyy kokonaan. Jos (C) merkkivalo syttyy, aseta paino pyörän sisäpuolelle kello 12-asentoon. Jos merkkivalo (D) syttyy, aseta sopiva paino pyörän ulkopuolelle, myös kello 12-asentoon.

1. Painamalla lyhyesti Cpainiketta "" saat näkyviin sarjan esiasetettuja parametreja.

2. Jos syötetään väärät pyöräparametrit, ilmoitetut arvot voidaan laskea uudelleen suorittamatta toista mittausta. Voit tehdä tämän painamalla ""Cpainiketta pidempään. Uudet epätasapainoarvot näkyvät (A) ja (B) näytöissä.

3. Oletusarvoisesti, kun laite on laskenut alle 5g epätasapainon, (A) tai (B) näytössä näkyy arvo "0". Käyttäjä voi näyttää arvon painamalla "" (L) -painiketta.

Optimointitoiminto

Optimointitoiminnon avulla voit vähentää pyörään lisättyä painoa sen tasapainottamiseksi. Tätä suositellaan yli 30 g:n indikaatioille staattisessa tasapainotuksessa. Käynnistä optimointitoiminto painamalla "" (N) painiketta. Voit poistua tästä toiminnosta painamalla "" (M) painiketta.

Voit käyttää toimintoa seuraavasti:

1. Paina "" ( N) painiketta. Näytöissä näkyy:

1. Paina "" (STARTO) -painiketta. Laite suorittaa yhden mittausjakson, jonka jälkeen näytöt näyttävät:

1. Merkitse vertailupisteet liidulla renkaaseen ja vanteeseen, irrota sitten pyörä tasapainottimesta ja käännä rengasta sopivilla työkaluilla 180° vanteella. Asenna pyörä takaisin tasapainottimeen niin, että vanteeseen merkitty vertailupiste on samassa paikassa kuin ennen.

2. Paina "" (STARTO) -painiketta uudelleen, laite suorittaa mittausjakson.

3. Renkaan epätasapainon arvo näkyy (A) näytössä, kun taas (B) näyttö näyttää prosentteina, mihin arvoon tasapaino voidaan optimoida kääntämällä rengasta vanteelle.

1. Käännä pyörää käsin, kunnes jokin (C) tai (D) merkkivaloista syttyy, tee merkki liidulla renkaaseen kello 12-asennossa. Jatka pyörän kääntämistä käsin, kunnes toinen merkkivalo syttyy, ja tee sitten merkki liidulla vanteeseen kello 12 asennossa. Irrota pyörä tasapainottimesta ja käännä rengasta sopivilla työkaluilla 180° vanteessa siten, että liitumerkit menevät päällekkäin.

2. Poistu optimointitoiminnosta painamalla "" (STOPM) -painiketta.

Itsekalibrointi

Laitteessa on automaattinen kalibrointitoiminto. Jotta voit käyttää sitä, asenna keskikokoinen pyörä tasapainottimeen, vaikka rengas olisi epätasapainossa, ja noudata alla olevia ohjeita.

1. Syötä pyörän parametrit "Parametrien asettaminen" -osion "Mitat" -osan ohjeiden mukaisesti. HUOMAA: Tietojen virheellinen syöttäminen aiheuttaa virheitä laitteen kalibroinnissa ja epätasapainon mittaus on väärä.

2. Paina "" (FK) ja C "" (I) -painikkeita, kunnes (C) ja (D) merkkivalot lakkaavat vilkkumasta ja CAL "" ilmestyy (A) ja (B) näytöille.

1. Suorita ensimmäinen mittaus. Paina "" (STARTO) -painiketta. Merkkivalo (D) syttyy ja näytöille ilmestyvät seuraavat tekstit:

1. Lisää 100g kuorma laitteen puolelta ja aloita kalibrointimittaus.

2. Kun mittaus on suoritettu, poista kuorma pyörän sisäpuolelta ja aseta se toiselle puolelle (ulkopuolelle). Suorita kalibrointimittaus.

3. Kalibrointiprosessi on valmis.

1. Poista 100 g paino pyörästä.

Laite muistaa kalibrointiasetukset myös virrankatkaisun jälkeen. Kalibrointi tulee suorittaa aina, kun epäillään, että kone tasapainottaa renkaita väärin.

Pyörän irrotus

1. Kierrä kiristysmutteria vastapäivään useita kertoja.

2. Vapauta mutterin lukko ja irrota mutteri koneen akselista.

3. Irrota pyörä.

Vaarat laitteen käytössä

Koneen käytön aikana ilmenevät vaarat ovat mekaanisia vaaroja. Mekaaninen vaara syntyy tilanteissa, joissa eri elementtien, esim. koneen osien, työkalujen jne., mekaaninen vaikutus ihmisiin voi johtua vammoista. Mekaanisia perusvaaroja ovat puristaminen, murskaus, leikkaaminen, sisäänvetäminen tai tarttuminen; vaikutus; puhkeaminen; hankaus; sekä liukastumista ja kompastumista. Näitä vaaroja voi esiintyä sekä koneen normaalin käytön aikana että koneen käytön epäsäännöllisyyden seurauksena. Nämä epäsäännöllisyydet voivat johtaa koneen vioittumiseen. Mekaaniset vaarat voivat johtua: liikkuvista koneista, kuljetettavista kuormista, liikkuvista elementeistä, terävistä/karkeista elementeistä, putoavista elementeistä/kuormista, liukkaista epätasaisista pinnoista, rajallisesta tilasta, työpisteen sijainnista suhteessa maahan.

4. Käytä ohjeita Tarkastukset ja määräaikaistarkastukset

Ennen käyttöä uusi tai korjattu kone on tarkastettava pätevän teknisen henkilöstön toimesta, jolla on tietoa ja kokemusta tämän tyyppisen koneen käytöstä ja huollosta. Kone on tarkastettava säännöllisesti silmämääräisesti ennen käyttöä, käytön aikana ja sen jälkeen. Koneen käyttäjien on suoritettava tarkastus. Kaikista koneen toiminnan häiriöistä ja vaurioista on ilmoitettava asianmukaiselle tekniselle henkilökunnalle. Älä käytä konetta, jos sen toiminnassa havaitaan vaurioita tai epäsäännöllisyyksiä.

HUOMAA: Irrota kone virtalähteestä ennen jokaista tarkastusta.

Alustava tarkastus

Ennen ensimmäistä käyttöä. Pätevän ja pätevän henkilön on tarkastettava kaikki uudet tai korjatut koneet sen varmistamiseksi, että kone täyttää tämän käyttöohjeen vaatimukset.

Päivittäinen tarkastus:

• Tarkista kytkimen tominhaff

- Tarkista koneen kaikkien liikkuvien osien kunto.

Määräaikaistarkastus

- Vetohihnan kireyden säätö:

Löysää hieman moottoria pitäviä muttereita. Liikuta moottoria varovasti saadaksesi käyttöhihnan oikean kireyden. Ruuvaa moottori ja varmista, että hihna ei luista ja ettei se joudu kosketuksiin moottorin kotelon kanssa.

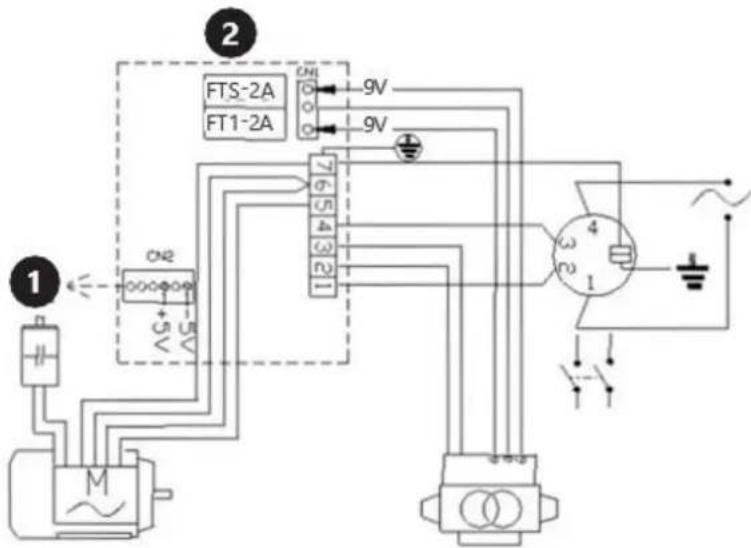

- Sulakkeen vaihto

Sulakkeet sijaitsevat teholevyssä. Ruuvaa irti koneen se puoli, jossa ripustimet sijaitsevat, ja vaihda sitten vaurioituneet sulakkeet uusiin.

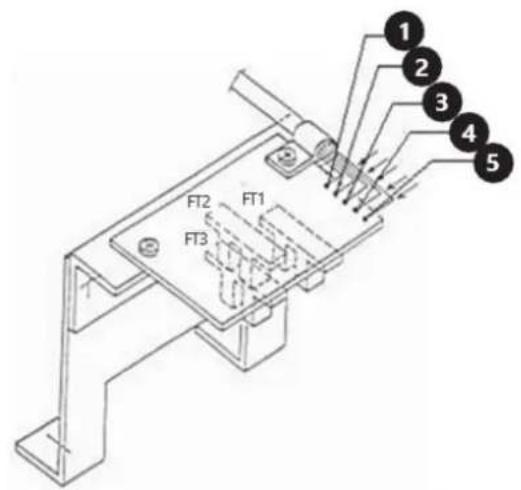

• Asentoanturin tarkistus

Varmista, että mikään valokenno ei hankaa koneen osia vasten.

Mittaa seuraavat jännitearvot volttimittarilla:

a) Johtojen "4" ja "5" välissä (sen pitäisi olla 5V)

b) Johtojen "4" ja "2" välissä (sen tulee olla 4,5 - 4,8 V, jos RESET painike on valokennon FT2 sisällä ja 0 V, jos se on ulkopuolella).

c) Johtojen "4" ja "1" välissä (sen tulee olla 4,5 - 4,8 V, jos RESET painike on FT2-valokennon ulkopuolella)

d) Johtojen "4" ja "3" välissä (sen pitäisi olla välillä 0 – 4,8 V, kun koneen akselia pyöritetään hitaasti)

HUOMAA: Kun anturi on vaihdettava, on suositeltavaa ruuvata irti piirilevy (kaksi ruuvia) sen sijaan, että ruuvaat auki koko kannattimen.

FT1 FT2 FT3 1 2 3 4 5

5. Kytkentäkaavio

1 2 FTS-2A FT1-2A ON1 9V ON2 5V 7 6 5 4 3 2 1 3 2 1

1. Tietokonelevy

2. Virtalevy

6. Puhdistaminen ja huolto

a) Irrota pistoke pistorasiasta ennen jokaista puhdistusta, säätöä tai lisävarusteiden vaihtoa tai jos laitetta ei käytetä.
b) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
c) Laitteen puhdistuksen jälkeen kaikki osat on kuivattava kokonaan ennen seuraavaa käyttökertaa.
d) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
e) Älä koskaan suihkuta laitetta vedellä.
f) Puhdista ilmanvaihtoaukot harjalla ja paineilmalla.
g) Laite on tarkastettava säännöllisesti sen tarkistamiseksi
h) tekninen tehokkuus ja havaita mahdolliset vauriot.
i) Älä puhdista konetta paineilmalla.

7. Ongelmien ratkaisminen

Virhekoodi	Kuvaus
Err1	Ei tulosignaaleja. Mahdollisia syitä: viallinen tai väärin kytketty asentoanturi, vaurioitunut ta väärin kytketty paineanturi, moottori ei toimi.
Err2	Pyörä pyörii alle 60 rpm:n nopeudella.
Err3	Pyörän epätasapaino on liian suuri. Se ylittää laitteen mittausalueen.
Err4	Moottori pyörii vastakkaiseen suuntaan. Asentoanturin väärä liitäntä.
Err5	Mittaus aloitetaan ennen pyöräsuojan sulkemista.
Err7	Virhe automaattisen kalibroinnin arvon muistissa.
Err8	Vertailupainoa ei lisätty automaattisen kalibroinnin aikana. Paineanturi vaurioitunut tai liitetty väärin.
