BRUKSANVISNING WB-270 MSW

Apparatet er designet til at måle hjulets ubalance.

6. Rengøring og vedligeholdelse

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via [e-mail].

Tekniske data

Beskrivelse av parameter	Parameterverdi
Produktnavn	Hjulbalanser
Modell	MSW-WB-270
Nominell spenning [V~/ frekvens [Hz]	230/50
Nominell effekt [W]	270
Måletid [s]	4÷7
Målingstoleranse [g]	±5
Rotasjonshastighet [rpm]	200
Maksimal hjulvekt [kg]	65
Hjuldiameterområde	10-24" /254-610 mm
Hjulbreddeområde	1,5-20" / 38-508 mm
Beskyttelsesklasse	IP2X
Dimensjoner [lengde * bredde * høyde; mm]	880 x 1210 x 1400
Vekt [kg]	65,5

1. Generell beskrivelse

Bruksanvisningen er utformet for å hjelpe deg med sikker og problemfri bruk av apparatet. Produktet er designet og produsert i henhold til strenge tekniske retningslinjer, med bruk av toppmoderne teknologi og komponenter. I tillegg produseres den i samsvar med de strengeste kvalitetsstandardene.

IKKE BRUK APPARATET MED MINDRE DU HAR LEST OG FORSTÄTT DENNE BRUKSANVISNINGEN GRUNDIG.

For å forlenge apparatets levetid og sikre problemfri drift må det brukes i samsvar med denne bruksanvisningen og vedlikeholdes regelmessig. De tekniske dataene og spesifikasjonene i denne brukerhåndboken er oppdaterte. Produsenten forbeholder seg retten til å gjøre endringer i forbindelse med kvalitetsforbedringer. Enheten er utformet for å redusere risikoen for støyutslipp til et minimum, og tar hensyn til den teknologiske utviklingen og mulighetene for støyreduksjon.

Legende

Produktet oppfyller de relevante sikkerhetsstandardene.

Les instruksjonene før bruk.

Produktet må resirkuleres.

ADVARSEL! eller FORSIKTIG! eller HUSK! Gjelder for den aktuelle situasjonen.

(generelt advarselsskilt)

Bruk vernebriller.

Bruk vernehansker.

Bruk fotbeskyttelse.

OBS! Advarsel om elektrisk støt!

OBS! Roterende deler, fare for sammenfiltring!

OBS! Tegningene i denne håndboken er kun ment som illustrasjoner, og enkelte detaljer kan avvike fra det faktiske produktet.

2. Sikkerhet ved bruk

OBS! Les alle sikkerhetsinstruksjoner og alle bruksanvisninger. Unnlatelse av å følge advarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlige personskader eller dødsfall.

Begrepene "enhet" eller "produkt" brukes i advarslene og instruksjonene som skal refereres til. Må ikke brukes i svært fuktige omgivelser eller i umiddelbar nærhet av vanntanker. Unngå at enheten blir våt. Fare for elektrisk støt! Ikke stikk hendene eller andre gjenstander inn i apparatet mens det er i bruk! Ventilasjonsåpningene må ikke tildekkes!

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Bruk av originale støpsler og tilhørende stikkontakter reduserer risikoen for elektrisk støt.
b) Unngå å berøre jordede elementer som rør, varmeovner, kjeler og kjøleskap. Det er økt risiko for elektrisk støt hvis den jordede enheten utsettes for regn, kommer i direkte kontakt med våte overflater eller brukes i fuktige omgivelser. Hvis det kommer vann inn i apparatet, øker risikoen for skade på apparatet og for elektrisk støt.
c) Ikke ta på enheten med våte eller fuktige hender.
d) Bruk kabelen kun til det den er beregnet for. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede kabler øker risikoen for elektrisk støt.

e) Hvis det ikke kan unngås å bruke apparatet i fuktige omgivelser, bør det brukes en jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

2.2. Sikkerhet på arbeidsplassen

a) Sørg for at arbeidsplassen er ren og godt opplyst. En rotete eller dårlig opplyst arbeidsplass kan føre til ulykker. Prøv å tenke fremover, observer hva som skjer og bruk sunn fornuft når du arbeider med apparatet.
b) Ikke bruk enheten i eksplosjonsfarlige omgivelser, for eksempel i nærheten av brennbare væsker, gasser eller støv. Apparatet genererer gnister som kan antenne støv eller røyk.
c) Hvis du oppdager skader eller uregelmessig drift, må du straks slå av apparatet og rapportere det til en overordnet.
d) Hvis det er tvil om enhetens korrekte funksjon, kontakt produsentens støttetjeneste.
e) Kun produsentens servicepunkt kan reparere enheten. Ikke forsøk å reparere selvstendig!
f) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid (CO2) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen.
g) Barn eller uvedkommende har forbud mot å gå inn på en arbeidsstasjon. (En distraksjon kan føre til tap av kontroll over enheten).
h) Bruk apparatet i et godt ventilert rom.
i) Kontroller regelmessig at sikkerhetsetikettene er i god stand. Hvis etikettene er uleselige, må de byttes ut.
j) Ta vare på denne håndboken for fremtidig bruk. Hvis dette apparatet gis videre til en tredjepart, må bruksanvisningen følge med.

Husk! Beskytt barn og andre tilskuere när du bruker apparatet.

2.3. Personlig sikkerhet

a) Ikke bruk apparatet när du er trøtt, syk eller påvirket av alkohol, narkotika eller medikamenter som kan påvirke evnen til å betjene apparatet i betydelig grad.
b) Maskinen kan betjenes av fysisk skikkete personer som er i stand til å håndtere maskinen, som har fått nødvendig opplæring, som har lest denne bruksanvisningen og som har fått opplæring i helse og sikkerhet på arbeidsplassen.
c) Maskinen er ikke konstruert for å håndteres av personer (inkludert barn) med begrensede mentale og sensoriske funksjoner eller personer som mangler relevant erfaring og/eller kunnskap med mindre de er under oppsyn av en person som er ansvarlig for deres sikkerhet eller de har mottatt instruksjoner om hvordan de skal betjene maskinen. maskin.
d) Bruk sunn fornuft og vær oppmerksom når du arbeider med apparatet. Midlertidig tap av konsentrasjon under bruk av apparatet kan føre til alvorlige personskader.
e) Bruk personlig verneutstyr som nødvendig for arbeid med enheten, spesifisert i avsnitt 1 (Forklaring). Bruk av korrekt og godkjent personlig verneutstyr reduserer risikoen for personskader.
f) For å unngå at enheten slås på ved et uhell, må du kontrollere at bryteren er i AV-posisjon før du kobler den til en strømkilde.

g) Ikke overvurder evnene dine. Når du bruker enheten, må du holde balansen og være stabil til enhver tid. Dette sikrer bedre kontroll over enheten i uventede situasjoner.
h) Ikke bruk løse klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
i) Fjern alle justeringsverktøy og skiftenøkler før du slår på apparatet. Et verktøy eller en nøkkel som blir sittende igjen i den roterende delen av apparatet kan forårsake personskader.
j) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.
k) Maskinen kan kun betjenes av én person om gangen.
I) Området rundt maskinen bør være fritt for oljeflekker, farlige gjenstander osv. for å eliminere farlige situasjoner for brukeren.

2.4. Sikker bruk av utstyret

a) Ikke overbelast enheten. Bruk riktig verktøy til den aktuelle oppgaven. En korrekt valgt enhet vil utføre oppgaven den er designet for på en bedre og sikrere måte.
b) Ikke bruk enheten hvis PÅ/AV-bryteren ikke fungerer som den skal (slår ikke enheten av og på). Enheter som ikke kan slås av og på med PÅ/AV-bryteren er farlige, bør ikke brukes og må repareres.
c) Sørg for at støpselet er trukket ut av stikkontakten før du foretar justeringer, bytter tilbehør eller legger apparatet til side. Slike forholdsregler vil redusere risikoen for utilsiktet aktivering av enheten.
d) Når apparatet ikke er i bruk, skal det oppbevares på et trygt sted, utilgjengelig for barn og personer som ikke er kjent med apparatet og som ikke har lest bruksanvisningen. Apparatet kan utgjøre en fare i hendene på uerfarne brukere.
e) Hold enheten i perfekt teknisk stand. Kontroller før hver bruk for generelle skader, og sjekk spesielt for sprukne deler eller elementer og for andre forhold som kan påvirke sikker drift av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.

f) Oppbevar enheten utilgjengelig for barn.
g) Reparasjon eller vedlikehold av enheten må utføres av kvalifisert personell, og det må kun brukes originale reservedeler. Dette sikrer trygg bruk.
h) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
i) Ved transport og håndtering av enheten mellom lageret og bestemmelsesstedet må du følge de helse- og sikkerhetsprinsippene for manuell transport som gjelder i landet der enheten skal brukes.
j) Unngå situasjoner der enheten slutter å fungere under bruk på grunn av for stor belastning. Dette kan føre til overoppheting av drivelementene og skade på enheten.
k) Ikke ta på leddede deler eller tilbehør med mindre enheten er koblet fra strømkilden.

m) Ikke la apparatet være uten tilsyn når det er i bruk.

n) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss.

o) Apparatet er ikke et leketøy. Rengjøring og vedlikehold må ikke utføres av barn uten tilsyn av en voksen person.

p) Maskinen må kun brukes av opplærte personer som forstår bruks- og sikkerhetsreglene.

q) Ikke stå i nærheten av maskinen mens den er i gang.

r) Pass på at enheten er plassert på en flat og

s) stabil overflate.

t) Pass på at enheten ikke sklir under

x) Ikke løft maskinen ved å holde i akselen.

y) Ikke balanser hjul med parametere som ikke samsvarer med dataene i tabellen med tekniske data.

z) Ikke løft dekselet mens hjulet er i bevegelse. Dekselet må kun løftes etter at hjulet har stoppet helt.

OBS! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Retningslinjer for bruk

Enheten er designet for å måle hjulubalanse.

Brukeren er ansvarlig for skader som oppstår som fölge av utilsiktet bruk av apparatet.

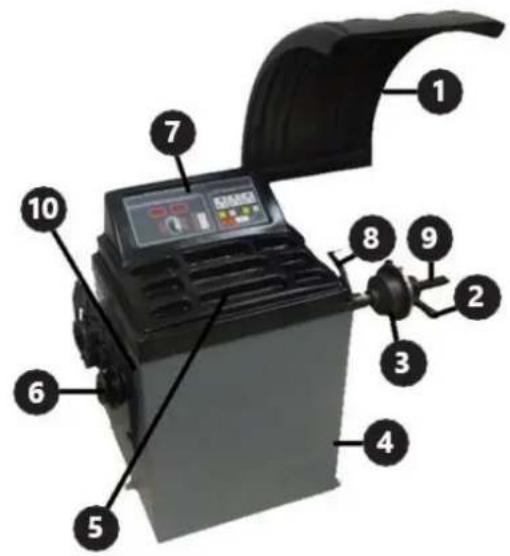

3.1. Beskrivelse av enheten

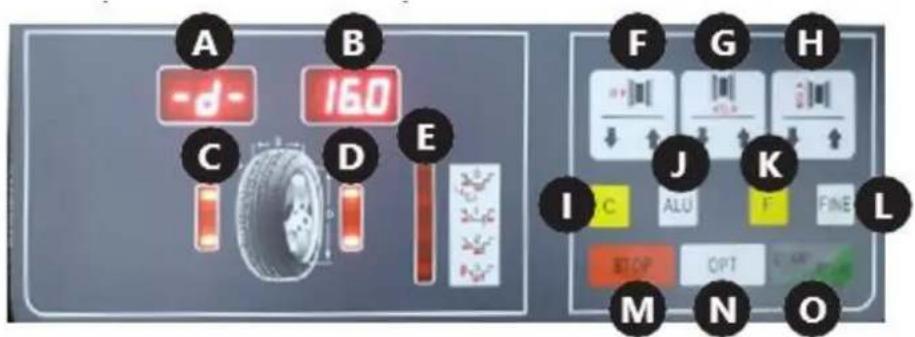

Beskrivelse av kontrollpanelet

A. Visning av indre dekkubalanseverdi

B. Visning av ubalanseverdi for ytre dekk

C. Indikator for indre dekkubalanseposisjon

D. Indikator for ytre dekkubalanseposisjon

E. Indikator for valgt balansemodus

F. Knapp for inntasting av avstand

G. Inntastingsknapp for hjulbredde

H. Knapp for inntasting av hjuldiameter

1. “” /Gauto-kalibreringsknapp

J. “”-Aldpp / valg av balansemodus

(vektplasseringspunkt)

K. Funksjonsknapp

L. "" -knappen

M. "" -knappen

N. "" -knappen

O. ""START-knappen

3.2. Klargjøring for bruk

Transportere

For transport bør maskinen være forsvarlig sikret på en pall i originalemballasjen. Bruk en gaffeltruck eller en jekke med passende lastekapasitet. Gaffelen må plasseres sentralt under maskinen for å hindre at den tipper under transport.

Apparatets plassering

Omgivelsestemperaturen må ikke være høyere enn 40 °C, og den relative luftfuktigheten bør være under 85 %. Sørg for god ventilasjon i rommet der apparatet brukes. La det være plass rundt maskinen for å tillate fri og sikker bruk. Hold enheten unna varme overflater. Betjen enheten på en jevn, stabil, ren, brannsikker og tørr overflate og utilgjengelig for barn og personer med psykiske funksjonshemninger. Plasser enheten slik at du alltid har tilgang til støpselet. Strømledningen som er koblet til apparatet må være riktig jordet og samsvare med de tekniske detaljene på produktetiketten!

Maskinen skal kobles til av en person med passende kvalifikasjoner og kunnskap. Fest dekselet til maskinen.

3.3. Bruk av enheten

Maskindrift

1. Pass på at On / Off bryteren er satt til Off".
2. Koble maskinen til en strømkilde.
3. Slå på maskinen ved hjelp av On / Off bryteren på sideveggen av huset.
4. Monter hjulet i henhold til instruksjonene i avsnittet "Hjulmontering".
5. Angi parametere i henhold til instruksjonene i avsnittet "Parameterinnstilling".
6. Balanser dekket i henhold til instruksjonene i avsnittet "Hjulbalansering".
7. Etter at arbeidet er ferdig, slår du av enheten med On / Off bryteren. For en lengre pause, koble enheten fra strømkilden.

MERK: Det anbefales å kalibrere enheten før første gangs bruk.

Hjulmontering

1. Hjulet skal plasseres med det sentrale hullet på akselen. For et motorsykkelhjul eller et hjul med en spesiell felgform, bruk en distanser (ikke inkludert) for å øke maskinens måleevne.
2. Monter klemmutteren og fest hjulet, pass på at det står rett. Et hjul plassert skjevt vil forårsake feil i balansemålingen.

Innstilling av parametere

- Dimensjoner

Etter å ha satt på hjulet og festet det på balanseren, skriv manuelt inn verdiene vist i figuren nedenfor:

a b d

- "a" – avstand mellom innsiden av hjulet og maskinen, målt med det innebygde målet (8). Denne parameteren angis ved å trykke på pilene på kontrollpanelet (F)-knappen. Brukeren kan velge mellom to inngangsenheter: mm og tommer. For å endre enhet, trykk på F" (K)-knappen og en av (F)-knappilene.

NO

For å balansere et motorsykkelhjul eller et med en ikke-standard felg, legg til avstandslengden til den målte "a"-verdien. For eksempel, i tilfellet nedenfor, skriv inn verdien "a + 6".

• "b" – bredden på dekket, målt med kompasset festet til maskinen. Parameteren legges inn ved å trykke på pilene på kontrollpanelet (G). Brukeren kan velge mellom to inngangsenheter: mm og tommer. For å endre enhet, trykk på "" (K) og en av (G) pilene.
• "d" – hjuldiameter, som oppgitt av produsenten, som finnes på dekket. Denne parameteren angis ved å trykke på pilene på kontrollpanelet (H)-knappen. Brukeren kan velge mellom to dataregistreringsenheter: mm og tommer. For å endre enhet, trykk "" (K) og en av (H)-pilene.

Symbolet for den angitte verdien (a, b eller d) vil vises på (A)-displayet, mens gjeldende numeriske verdi vil vises på (B)-displayet.

- Balansemoduser

Brukeren kan velge mellom 6 balanseringsmoduser som er forskjellige i måten balansevektene er fordelt på. Modusene velges med knappene "" ( K) og "" ( J).

Med "" ( K)-knappen kan brukeren velge mellom dynamisk og statisk modus beskrevet nedenfor:

- Dynamisk modus – designet for å balansere hjul med stål- eller lettmetallfelger.

- Statisk modus – designet for å balansere motorsykkelhjul og bilhjul med ikke-standard felger, der det er umulig å feste to vekter.

Med "" ( J)-knappen kan brukeren velge mellom 1 til 3 moduser og den spesielle ""-modusen. En LED lyser på (E)-indikatoren ved siden av den valgte modusen. Modusene brukes til å balansere lettmetallfelger. Tegningene nedenfor viser arrangementet av vekter på felgen for gitte moduser og en detaljert beskrivelse av den spesielle ""-funksjonen.

• 1

• 2

12/13 mm

3 ALU

Den spesielle S ""-modusen er beregnet på å balansere aluminiumshjul med ikke-standardformer, derALU 2-modusen ikke garanterer riktig balanseringsnøyaktighet. For denne modusen må spesielle parametere angis.

Bruk først "" (ALUJ)-knappen for å velge den spesielle S ""-modusen, fortsett deretter for å angi dimensjonene vist på tegningen nedenfor.

dl dE al aE

Nedenfor er rekkefølgen og måten å angi dimensjonene ovenfor (knappbetegnelsene som brukes under tegningene er de som er beskrevet i punkt 3.1):

al – Denne parameteren legges inn ved å trykke på (F)-pilene på kontrollpanelet.

M F ⇔ 21 40 A B

aE – Denne parameteren legges inn ved å trykke på (G)-pilene på kontrollpanelet.

M ↓ ↓ G ⇌ 25 10 A B

dl – Denne parameteren legges inn ved å trykke på (H)-pilene på kontrollpanelet.

H A B

- dE – Denne parameteren angis ved åALU holde inne "" (J)-knappen og trykke på (H)-pilene på kontrollpanelet. Hvis brukeren er i dl "" parameterinnstillingsmodus og holder nede "" (ALUJ)-knappen, vil enheten automatisk sette verdien på dE _0,8 . dl

J + H ⇌ dE 120 A B

Systemet beregner automatisk avstanden mellom tyngdepunktene til vektene, forutsatt at deres bredde er ca. 14 mm.

- Maskinen kan stilles inn til automatisk å starte balanseprosessen etter at hjulbeskyttelsen er lukket. For å aktivere denne funksjonen, trykk og hold "" (F) og ST(M)-knappene på kontrollpanelet samtidig. Denne innstillingen slettes etter at maskinen slås av og på igjen.

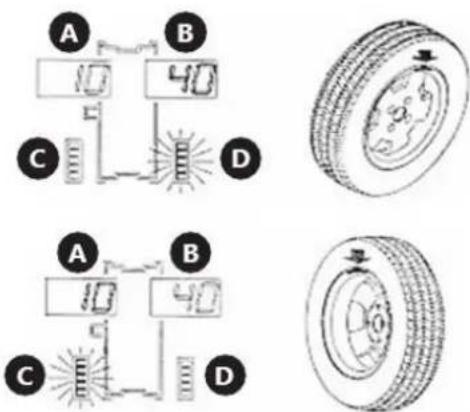

Hjulbalansering

1. Lukk hjulbeskyttelsen. Trykk påSTART "" (O)-knappen med mindre automatisk oppstart av maskinen er stilt inn.

2. Hjulet øker hastigheten i noen sekunder. Etter at enheten har målt ubalansen, vil hjulet stoppe og (A) og (B) displayene vil vise vektene som trengs for å balansere dekket.

3. Løft hjuldekselet, og plasser deretter passende vekter på felgen som følger: Drei hjulet sakte med hånden til en av indikatorene, (C) eller (D), lyser helt. Hvis (C)-indikatoren tennes, plasserer du vekten på innsiden av hjulet i klokken 12-posisjon. Hvis (D)-indikatoren tennes, plasser den passende vekten på utsiden av hjulet, også i 12-stillingen.

A B 10 40 C D A B 10 40 C D

1. Et kort trykk på C ""-knappen vil vise en sekvens med forhåndsinnstilte parametere.

2. Hvis feil hjulparametere angis, er det mulig å beregne de angitte verdiene på nytt uten å utføre en ny måling. For å gjøre dette, trykk lenger på C ""-knappen. De nye ubalanseverdiene vil vises på (A) og (B)-skjermene.

3. Som standard, när enheten har beregnet en ubalanse på mindre enn 5g, vil (A) eller (B)-skjermen vise "0"-verdien. Brukeren kan vise verdien ved å trykke på "" FINGnappen.

Optimaliseringsfunksjon

Optimaliseringsfunksjonen lar deg redusere vekten som legges til hjulet for å balansere det. Dette anbefales for indikasjoner over 30g ved statisk balansering. For å starte optimaliseringsfunksjonen, trykk på OPT(N)-knappen. Du kan avslutte denne funksjonen ved å trykke på "" (M) knappen.

For å bruke en funksjon, gjør følgende:

1. Trykk på "ORT(N)-knappen. Skjermene vil vise:

1. Trykk påSTART "" (O)-knappen. Enheten vil utføre én målesyklus hvoretter displayene vil vise:

1. Marker referansepunkter med kritt på dekket og felgen, fjern deretter hjulet fra balanseapparatet og bruk passende verktøy for å snu dekket 180° på felgen. Monter hjulet på nytt i balansereren slik at referansepunktet merket på felgen er på samme sted som før.

2. Trykk påSTART "" (O)-knappen igjen, enheten vil utføre målesyklusen.

3. Dekkubalanseverdien vil vises på (A)-displayet mens (B)-displayet vil vise i % til hvilken verdi balansen kan optimaliseres ved å dreie dekket på felgen.

1. Drei hjulet for hånd til en av (C) eller (D) indikatorene lyser, sett et merke med kritt på dekket i 12-stilling. Fortsett å dreie hjulet for hånd til den andre indikatoren lyser, og sett deretter et merke med kritt på felgen i stillingen klokken 12. Fjern hjulet fra balansereren og bruk passende verktøy for å dreie dekket 180° på felgen slik at krittmerkene overlapper hverandre.

2. Trykk på STOP "" (M)-knappen for å avslutte optimaliseringsfunksjonen.

Selvkalibrering

Enheten har en automatisk kalibreringsfunksjon. For å bruke den, monter et mellomstort hjul på balanseren, selv om dekket er ubalansert, følg deretter instruksjonene nedenfor.

1. Angi hjulparametrene i samsvar med instruksjonene i delen "Dimensjoner" i delen "Innstilling av parametere". MERK: Feil inntasting av data vil resultere i feil i kalibreringen av enheten, og ubalansemålingen vil være feil.

2. Fortsett å trykke på F knappene "" (K) og C "" (I) til (C) og (D)-indikatorene slutter å blinke og CAL "" vises på (A) og (B)-skjermene.

1. Utfør en innledende måling. Trykk påSTART "" (O)-knappen. (D)-indikatoren vil lyse og følgende tekster vil vises på displayene:

1. Legg til en belastning på 100g fra enhetssiden og start kalibreringsmålingen.

2. Etter å ha fullført målingen, fjern lasten fra innsiden av hjulet og sett den på den andre siden (utenfor). Utfør en kalibreringsmåling.

3. Kalibreringsprosessen er fullført.

1. Fjern vekten på 100 g fra hjulet.

Enheten husker kalibreringsinnstillingene selv etter at strømforsyningen er koblet fra. Kalibrering skal alltid utføres når det er mistanke om at maskinen balanserer dekkene feil.

Fjerning av hjulet

1. Vri klemmutteren mot klokken flere ganger.

2. Løsne mutterlåsen og ta mutteren av maskinakselen.

3. Fjern hjulet.

Farer under bruk av enheten

Farene som kan oppstå under bruk av maskinen er mekaniske farer. Den mekaniske faren oppstår i situasjoner der skader kan skyldes mekanisk påvirkning av ulike elementer, f.eks. maskindeler, verktøy osv. på mennesker. De grunnleggende mekaniske farene inkluderer å klemme, knuse, kutte, trekke inn eller fange; påvirkning; punktering; slitasje; samt å skli og snuble. Disse farene kan oppstå både under normal maskindrift og som følge av uregelmessigheter i maskinens drift. Disse uregelmessighetene kan føre til maskinfeil. De mekaniske farene kan skyldes: bevegelige maskiner, transportert last, bevegelige elementer, skarpe/røffe elementer, fallelementer/laster, glatte ujevne overflater, begrenset plass, plassering av arbeidsstasjonen i forhold til bakken.

4. Bruk retningslinjer Inspeksjoner og periodisk kontroll

Før bruk skal den nye eller reparerte maskinen kontrolleres av kvalifisert teknisk personell som har kunnskap og erfaring innen drift og vedlikehold av denne typen maskiner. Maskinen skal kontrolleres regelmessig ved hjelp av visuell kontroll av maskinens tilstand, før, under og etter bruk. Kontrollen skal

utføres av maskinens operatører. Eventuelle uregelmessigheter i driften av maskinen samt eventuelle skader må rapporteres til riktig teknisk personell. Ikke bruk maskinen hvis det er oppdaget skade eller uregelmessigheter i driften.

MERK: Koble maskinen fra strømforsyningen før hver inspeksjon.

Forbefaring

Før første gangs bruk. Alle nye eller reparerte maskiner må kontrolleres av en kvalifisert og kompetent person for å sikre at maskinen oppfyller kravene i denne bruksanvisningen.

Daglig sjekk:

- Kontroller funksjonen til bryteren.

- Kontroller tilstanden til alle bevegelige deler av maskinen.

- Justere spenningen til drivremmen:

Løsne litt på mutrene som holder motoren. Beveg motoren forsiktig for å oppnå riktig spenning på drivremmen. Bolt til motoren og pass på at beltet ikke glir og at det ikke kommer i kontakt med motorhuset.

- Bytte sikring

Sikringer er plassert på strømkortet. Skru av siden av maskinen der hengerne er plassert, og bytt deretter ut de skadede sikringene med nye.

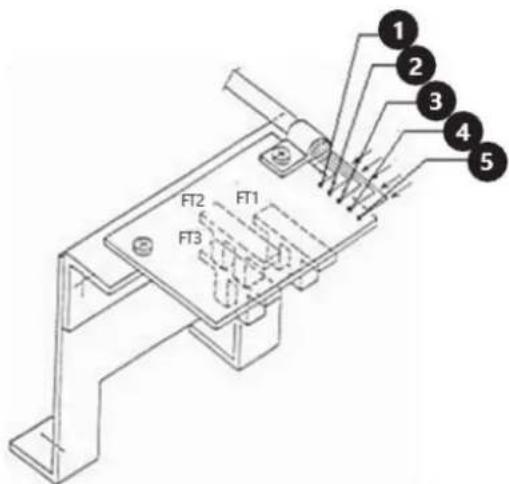

- Kontroll av posisjonssensor

Pass på at ingen av fotocellene gnis mot noen av maskinkomponentene.

Bruk voltmeteret til å måle følgende spenningsverdier:

d) Mellom ledningene "4" og "3" (den bør være i området 0 – 4,8V når maskinakselen roteres sakte)

MERK: Når sensoren må skiftes, anbefales det å skru av kretskortet (to skruer) i stedet for å skru av hele braketten.

FT2 FT1 FT3 1 2 3 4 5

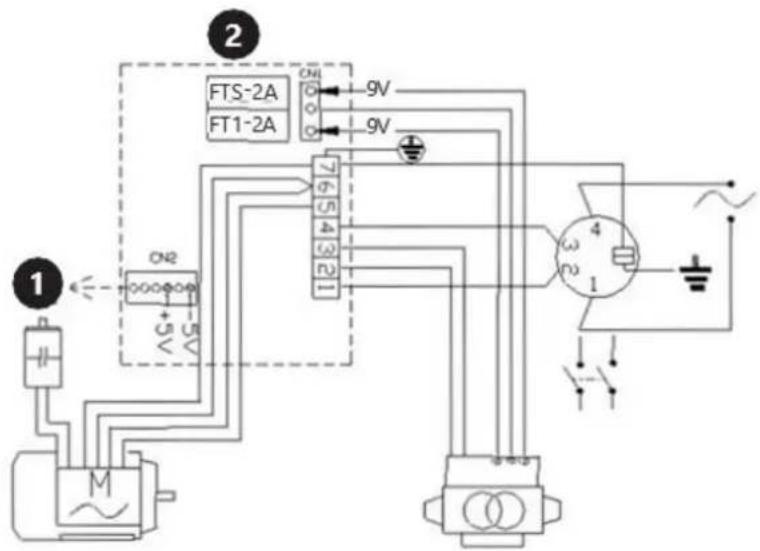

5. Koblingsskjema

FTS-2A FT1-2A ON1 9V ON2 6 V 7 6 5 4 3 2 1 4 3 2 1 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺ ⑺

1. Datakort

2. Strømkort

6. Rengjøring og vedlikehold

a) Trekk ut støpselet før hver rengjøring, justering eller utskifting av tilbehør, eller hvis enheten ikke brukes.
b) Bruk kun ikke-etsende rengjøringsmidler til å rengjøre overflaten.
c) Etter rengjøring må alle deler av apparatet tørkes helt før det tas i bruk igjen.
d) Oppbevar enheten på et tørt og kjølig sted, uten fuktighet og direkte sollys.
e) Spray aldri enheten med vann.
f) Rengjør ventilasjonsåpningene med en børste og trykkluft.
g) Enheten må inspiseres regelmessig for å kontrollere dens
h) teknisk effektivitet og oppdage eventuelle skader.
i) Ikke rengjør maskinen med trykkluft.

7. Løsning av problemer

Feilkode	Beskrivelse
Err1	Ingen inngangssignaler. Mulige årsaker: defekt eller feil tilkoblet posisjonssensor, skadet eller feil tilkoblet trykksensor, motoren fungerer ikke.
Err2	Hjulet roterer med en hastighet på mindre enn 60 rpm.
Err3	Ubalansen i hjulene er for stor. Det overskrider måleområdet til enheten.
Err4	Motoren roterer i motsatt retning. Feil tilkobling av posisjonssensoren.
Err5	Målingen startes før hjulbeskyttelsen lukkes.
Err7	Feil i minnet for autokalibreringsverdien.
Err8	Ingen referansevekt lagt til under autokalibrering. Trykksensor skadet eller feil tilkoblet.

- Kontrollera skicket på alla rörliga delar av maskinen.
