NAVODILA ZA UPORABO WB-270 MSW

Prije uporabe pročitajte upute.

(točka postavljanja utega)

K. Funkcijska tipka

L. gumb "FINE".

M. gumb "STOP".

N. gumb "OPT".

O. gumb "START".

3.2. Priprema za upotrebu

Prijevoz

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra	Vrednost parametra
Ime izdelka	Balansiranje koles
Model	MSW-WB-270
Nazivna napetost [V~]/frekvenca [Hz]	230/50
Nazivna moč [W]	270
Čas merjenja [s]	4÷7
Toleranca meritve [g]	±5
Hitrost vrtenja [rpm]	200
Največja teža kolesa [kg]	65
Razpon premera kolesa	10-24" /254-610 mm
Razpon širine kolesa	1,5-20" / 38-508 mm
Zaščitni razred	IP2X
Dimenzije [dolžina * širina * višina; mm]	880x1210x1400
Teža [kg]	65,5

1. Splošni opis

Navodila za uporabo so namenjena varni in nemoteni uporabi naprave. Izdelek je zasnovan in izdelan v skladu s strogimi tehničnimi smernicami, z uporabo najsodobnejših tehnologij in komponent. Poleg tega je izdelan v skladu z najstrožjimi standardi kakovosti.

NAPRAVE NE UPORABLIAJTE, RAZEN, ČE STE TEMELJITO PREBRALI IN RAZUMELI TEGA UPORABNIŠKEGA PRIROČNIKA.

Da bi podaljšali življenjsko dobo naprave in zagotovili nemoteno delovanje, jo uporabljajte v skladu s tem uporabniškim priročnikom in redno izvajajte vzdrževalna dela. Tehnični podatki in specifikacije v tem uporabniškem priročniku so posodobljeni. Proizvajalec si pridržuje pravico do sprememb v zvezi z izboljšanjem kakovosti. Naprava je zasnovana tako, da z upoštevanjem tehnološkega napredka in možnosti zmanjševanja hrupa zmanjša tveganje emisije hrupa na minimum.

Legenda

Izdelek izpolnjuje ustrezne varnostne standarde.

Pred uporabo preberite navodila.

(splošen opozorilni znak)

Nosite zaščitna očala.

Nosite zaščitne rokavice.

Nosite zaščito za noge.

POZOR! Opozorilo na električni udar!

POZOR! Vrtljivi deli, nevarnost zapletov!

UPOŠTEVAJTE! Risbe v tem priročniku so samo za ilustracijo in se lahko v nekaterih podrobnostih razlikujejo od dejanskega izdelka.

2. Varnost uporabe

POZOR! Preberite vsa varnostna opozorila in vsa navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali resne poškodbe ali celo smrt.

Izraza "naprava" ali "izdelek" sta uporabljena v opozorilih in navodilih, na katera se sklicujete. Ne uporabljajte v zelo vlažnih okoljih ali v neposredni bližini rezervoarjev za vodo. Preprečite, da bi se naprava zmočila. Nevarnost električnega udara! Ne vstavljajte rok ali drugih predmetov v napravo, medtem ko je v uporabi! Ne prekrivajte prezračevalnih odprtin!

2.1. Električna varnost

a) Vtič mora ustrezati vtičnici. Na noben način ne spreminjajte vtiča. Uporaba originalnih vtičev in ustreznih vtičnic zmanjša nevarnost električnega udara.
b) Izogibajte se dotikanju ozemljenih elementov, kot so cevi, grelniki, kotli in hladilniki. Obstaja povečana nevarnost električnega udara, če je ozemljena naprava izpostavljena dežju, pride v neposreden stik z mokro površino ali deluje v vlažnem okolju. Vdor vode v napravo poveča nevarnost poškodbe naprave in električnega udara.
c) Naprave se ne dotikajte z mokrimi ali vlažnimi rokami.
d) Kabel uporabljajte samo za predvideno uporabo. Nikoli ga ne uporabljajte za prenašanje naprave ali za izvlek vtiča iz vtičnice. Kabel hranite stran od virov toplote, olja, ostrih robov ali gibljivih delov. Poškodovani ali zamotani kabli povečajo tveganje električnega udara.
e) Če se uporabi naprave v vlažnem okolju ni mogoče izogniti, je treba uporabiti napravo za diferenčni tok (RCD). Uporaba RCD zmanjša nevarnost električnega udara.

a) Poskrbite, da bo delovno mesto čisto in dobro osvetljeno. Neurejeno ali slabo osvetljeno delovno mesto lahko povzroči nesreče. Poskusite razmišljati vnaprej, opazujte dogajanje in pri delu z napravo uporabljajte zdrav razum.
b) Naprave ne uporabljajte v potencialno eksplozivnem okolju, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu. Naprava ustvarja iskre, ki lahko vnamejo prah ali hlape.
c) Če ugotovite poškodbe ali nepravilno delovanje, napravo takoj izklopite in o tem nemudoma obvestite nadzornika.
d) Če dvomite o pravilnem delovanju naprave, se obrnite na proizvajalčevo službo za podporo.
e) Napravo sme popravliati le servis proizvajalca. Ne poskušajte popravliati sami!
f) V primeru požara za gašenje uporabite gasilni aparat na prah ali ogljikov dioksid (CO2) (namenjen za uporabo na električnih napravah pod napetostjo).
g) Otrokom ali nepooblaščenim osebam je prepovedan vstop na delovno mesto. (Motnja lahko povzroči izgubo nadzora nad napravo).
h) Napravo uporabljajte v dobro prezračenem prostoru.
i) Redno preverjajte stanje varnostnih nalepk. Če so nalepke nečitljive, jih je treba zamenjati.
j) Prosimo, da ta priročnik ostane na voljo za poznejšo uporabo. Če napravo predate tretji osebi, ji morate posredovati tudi priročnik.

Ne pozabite! Pri uporabi naprave zaščitite otroke in druge navzoče.

2.3. Osebna varnost

a) Naprave ne uporabljajte, če ste utrujeni, bolni ali pod vplivom alkohola, narkotikov ali zdravil, ki lahko bistveno poslabšajo sposobnost upravljanja naprave.
b) Stroj lahko upravljajo fizično sposobne osebe, ki so sposobne rokovati s strojem, so ustrezno usposobljene, ki so pregledale ta priročnik za uporabo in se usposobile za varnost in zdravje pri delu.
c) Stroj ni zasnovan tako, da bi ga uporabljale osebe (vključno z otroki) z omejenimi duševnimi in senzoričnimi funkcijami ali osebe brez ustreznih izkušenj in/ali znanja, razen će jih nadzoruje oseba, odgovorna za njihovo varnost, ali će so prejeli navodila za uporabo stroj.
d) Pri delu z napravo bodite zdravi in bodite pozorni. Začasna izguba koncentracije med uporabo naprave lahko povzroči resne poškodbe.
e) Za delo z napravo uporabljajte osebno zašcitno opremo, ki je navedena v 1. poglavju (Legenda). Uporaba pravilne in odobrene osebne zašcitne opreme zmaniša tveganje za poškodbe.
f) Da preprečite nenamerni vklop naprave, se prepričajte, da je stikalo v položaju IZKLOP, preden jo priključite na vir napajanja.
g) Ne precenjujte svojih sposobnosti. Pri uporabi naprave ohranite ravnotežje in bodite ves čas stabilni. To bo zagotovilo boliši nadzor nad napravo v nepričakovanih situacijah.
h) Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice ne približujte gibljivim delom. Ohlapna oblačila. nakit ali dolgi lasje se lahko ujiamejo v gibljive dele.

i) Pred vklopom naprave odstranite vsa nastavitvena orodja ali ključe. Orodje ali ključ, ki ostane v vrtljivem delu naprave, lahko povzroči poškodbe.
j) Naprava ni igrača. Otroke je treba nadzorovati, da se zagotovi, da se z napravo ne igrajo.
k) Stroj lahko hkrati upravlja samo ena oseba.
I) Območje okoli stroja ne sme biti oljnih madežev, nevarnih predmetov itd., da preprečite nevarne situacije za uporabnika.

2.4. Varna uporaba naprave

a) Ne preobremenjujte naprave. Uporabite ustrezna orodja za dano nalogo. Pravilno izbrana naprava bo nalogo, za katero je bila zasnovana, opravila bolje in varneje.
b) Naprave ne uporabljajte, če stikalo za VKLOP/IZKLOP ne deluje pravilno (ne vklaplja in izklaplja naprave). Naprave, ki jih ni mogoče vklopiti in izklopiti s stikalom za VKLOP/IZKLOP, so nevarne, jih ne smete uporabljati in jih je treba popraviti.
c) Prepričajte se, da je vtič izklopljen iz vtičnice, preden poskušate prilagoditi, zamenjati dodatno opremo ali preden napravo odložite. Takšni varnostni ukrepi bodo zmanjšali tveganje nenamernega aktiviranja naprave.
d) Ko ni v uporabi, shranite na varno mesto, stran od otrok in ljudi, ki niso seznanjeni z napravo in niso prebrali uporabniškega priročnika. Naprava lahko predstavlja nevarnost v rokah neizkušenih uporabnikov.
e) Napravo vzdržujte v brezhibnem tehničnem stanju. Pred vsako uporabo preverite morebitne splošne poškodbe in še posebej preverite morebitne počene dele ali elemente ter morebitna druga stanja, ki bi lahko vplivala na varno delovanje naprave. Če odkrijete poškodbe, pred uporabo odnesite napravo v popravilo.
f) Napravo hranite izven dosega otrok.
g) Popravilo ali vzdrževanje naprave naj izvajajo usposobljene osebe, samo z uporabo originalnih nadomestnih delov. To bo zagotovilo varno uporabo.
h) Za zagotovitev brezhibnosti delovanja naprave ne odstranjujte tovarniško nameščenih varoval in ne popuščajte nobenih vijakov.
i) Pri transportu in rokovanju z napravo med skladiščem in namembnim mestom upoštevajte načela varnosti in zdravja pri delu za ročni transport, ki veljajo v državi, kjer se bo naprava uporabljala.
j) Izogibajte se situacijam, ko naprava med uporabo preneha delovati zaradi prevelike obremenitve. To lahko povzroči pregrevanje pogonskih elementov in poškodbe naprave.
k) Ne dotikajte se zgibnih delov ali dodatkov, razen će je naprava izključena iz vira napajanja.
I) Naprave med delom ne premikajte, nastavljajte ali vrtite.
m) Naprave ne puščajte brez nadzora, medtem ko je v uporabi.
n) Napravo redno čistite, da preprečite nabiranje trdovratne umazanije.
o) Naprava ni igrača. Čiščenja in vzdrževanja ne smejo izvajati otroci brez nadzora odrasle osebe.
p) Stroj lahko uporabljajo samo usposobljene osebe, ki razumejo njegovo delovanje in varnostna pravila.
q) Ne stojte v bližini stroja, ko deluje.
r) Prepričajte se, da je naprava postavljena na ravno in
s) stabilna površina.
t) Prepričajte se, da naprava ne zdrsne pod

u) vpliv teže.
v) Ne prekoračite največje dovoljene obremenitve naprave. To lahko povzroči poškodbe naprave.
w) Kolo, ki ga želite uravnotežiti, mora biti brez umazanije.
x) Stroja ne dvigujte tako, da ga držite za gred.
y) Ne uravnotežite koles s parametri, ki niso v skladu s podatki v tabeli tehničnih podatkov.
z) Ne dvigujte pokrova, ko se kolo premika. Pokrov lahko dvignete šele, ko se kolo popolnoma ustavi.

POZOR! Kljub varni zasnovi naprave in njenim zaščitnim funkcijam ter kljub uporabi dodatnih elementov, ki ščitijo operaterja, pri uporabi naprave še vedno obstaja majhna nevarnost nesreče ali poškodbe. Bodite pozorni in pri uporabi naprave uporabljajte zdrav razum.

3. Uporabite smernice

Naprava je namenjena merjenju neuravnoteženosti koles.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.

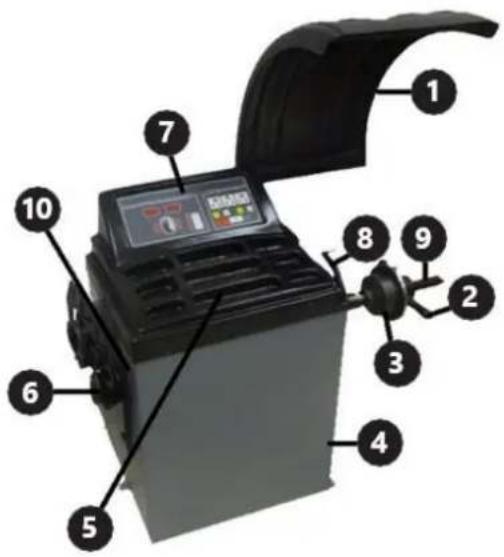

3.1. Opis naprave

1. Pokrov kolesa

2. Vpenjalna matica

3. Centriranje stožca

4. Ohišje

5. Zabojniki

6. Obešalnik za dodatno opremo

7. Nadzorna plošča

8. Merilo razdalje

9. Gred

10. StNk/OFF

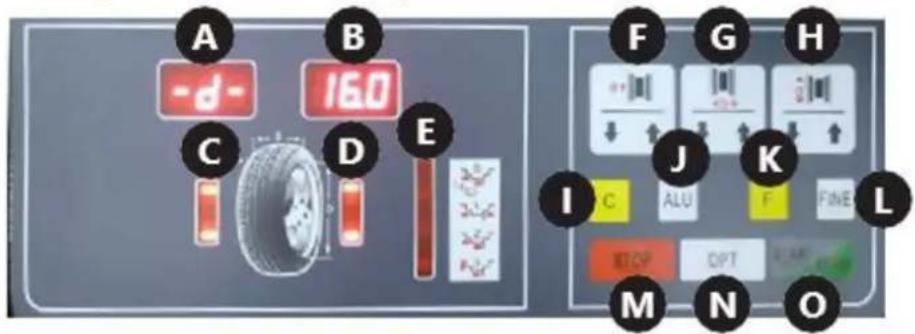

Opis nadzorne plošče

A. Prikaz vrednosti neuravnoteženosti notranje pnevmatike

B. Prikaz vrednosti neuravnoteženosti zunanje pnevmatike

C. Indikator neuravnoteženosti notranje pnevmatike

D. Indikator položaja neuravnoteženosti zunanje pnevmatike

E. Indikator izbranega načina uravnoteženja

F. Gumb za vnos razdalje

G. Gumb za vnos širine kolesa

H. Gumb za vnos premera kolesa

I. "" / gumb za camodejno umerjanje

J. ALUGumb "" / izbira načina uravnoteženja

(točka za namestitev uteži)

K. Funkcijski gumb

L. gumb "FINE".

M. gumb "STOP".

N. gumb "OPT".

O. gumb "START".

3.2. Priprava za uporabo

Transport

Za transport mora biti stroj ustrezno pritrjen na paleto v originalni embalaži. Uporabite viličar ali paletni voziček ustrezne nosilnosti. Vilice tovornjaka morajo biti nameščene na sredini pod strojem, da preprečite prevračanje med transportom.

Lokacija naprave

Temperatura okolja ne sme biti višja od 40°C, relativna vlažnost pa ne sme biti nižja od 85%. Poskrbite za dobro prezračevanje prostora, v katerem uporabljate napravo. Pustite prostor okoli stroja, da omogočite prosto in varno uporabo. Napravo hranite stran od vročih površin. Napravo uporabljajte na ravni, stabilni,

čisti, ognjevarni in suhi površini ter izven dosega otrok in oseb z motnjami v duševnem razvoju. Napravo postavite tako, da imate vedno dostop do električnega vtiča. Napajalni kabel, priključen na aparat, mora biti pravilno ozemljen in ustrezati tehničnim podatkom na etiketi izdelka!

Stroj naj priklopi oseba z ustreznimi kvalifikacijami in znanjem. Pritrdite pokrov na stroj.

3.3. Uporaba naprave

Delovanje stroja

1. Prepričajte se, da je stikalo nastavljeno na """.
2. Priključite stroj na vir napajanja.
3. Stroj vklopite s stikalom na stranski steni ohišja.
4. Namestite kolo v skladu z navodili v poglavju "Montaža kolesa".
5. Vnesite parametre v skladu z navodili v poglavju "Nastavitev parametrov".
6. Uravnotežite pnevmatiko v skladu z navodili v poglavju "Uravnoteženje koles".
7. Po končanem delu napravo izklopite s stikalom. Za daljši odmor odklopite napravo iz vira napajanja.

OPOMBA: Priporočljivo je, da napravo umerite pred prvo uporabo.

Montaža kolesa

1. Kolo mora biti nameščeno tako, da je sredinska luknja na gredi. Za kolo motocikla ali kolo s posebno obliko platišča uporabite distančnik (ni priložen), da povečate merilno zmogljivost stroja.
2. Namestite vpenjalno matico in pritrdite kolo, pri čemer pazite, da je nastavljeno ravno. Poševno postavljeno kolo bo povzročilo napake pri merjenju ravnotežja.

Nastavitev parametrov

- Dimenzije

Ko namestite kolo in ga pritrdite na balanser, ročno vnesite vrednosti, prikazane na spodnji sliki:

- "a" – razdalja med notranjostjo kolesa in stroja, merjena z vgrajeno mero (8). Ta parameter vnesete s pritiskom na tipko puščice na nadzorni plošči (F). Uporabnik lahko izbira med dvema vnosnima enotama: mm in inči. Če želite spremeniti enoto, pritisnite gumb "" ( K) in eno od puščic gumba (F). Za uravnoteženje kolesa motocikla ali kolesa z nestandardnim platiščem dodajte dolžino razdalje izmerjeni vrednosti "a". Na primer, v spodnjem primeru vnesite vrednost "a + 6".

6 cm a

- "b" – širina pnevmatike, izmerjena s kompasom, pritrjenim na stroj. Parameter vnesemo s pritiskom na tipko puščice na upravljalni plošči (G). Uporabnik lahko izbira med dvema vnosnima enotama: mm in inči. Če želite spremeniti enoto, pritisnite "" (K) in eno od puščic (G).

- "d" – premer kolesa, ki ga je določil proizvajalec in je naveden na pnevmatiki. Ta parameter vnesete s pritiskom puščic na gumbu nadzorne plošče (H). Uporabnik lahko izbira med dvema enotama za vnos podatkov: mm in inči. Če želite spremeniti enoto, pritisnite F "" (K) in eno od puščic (H).

Simbol vnesene vrednosti (a, b ali d) se prikaže na zaslonu (A), trenutna številska vrednost pa na zaslonu (B).

- Načini uravnoteženja

Uporabnik lahko izbira med 6 načini balansiranja, ki se razlikujejo po načinu porazdelitve balansirnih uteži. Načine izbirate z gumboma "" (K) in ALU).

Z gumbom "" (FK) lahko uporabnik izbira med spodaj opisanima dinamičnim in statičnim načinom:

- Dinamični način – zasnovan za uravnoteženje koles z jeklenimi ali lahkimi zlitinami.

- Statični način – namenjen za uravnoteženje koles motociklov in koles avtomobilov z nestandardnimi platišči, kjer ni mogoče pritrditi dveh uteži.

Z gumbom "" (ALUJ) lahko uporabnik izbira med ALU1 do ALU3 načini in posebnim S načinom "" . Na indikatorju (E) poleg izbranega načina zasveti LED. Načini ALU se uporabljajo za uravnoteženje platišč iz lahke zlitine. Spodnje risbe prikazujejo razporeditev uteži na platišču za dane načine in podroben opis posebne S funkcije "" .

• 1 ALU

- PosebenS način "" je namenjen uravnoteženju aluminijastih platišč nestandardnih oblik, kjer način ALU2 ne zagotavlja pravilne natančnosti uravnoteženja. Za ta način je treba vnesti posebne parametre.

Najprej uporabite gumb "" (ALUJ), da izberete poseben S način "", nato nadaljujte z vnosom mer, prikazanih na spodnji risbi.

dl dE al aE

Spodaj je zaporedje in način vnosa zgornjih dimenzij (uporabljene oznake gumbov pod risbami so tiste, ki so opisane v točki 3.1):

• al – Ta parameter vnesete s pritiskom na puščice (F) na nadzorni plošči.

M F A B

• aE – Ta parameter vnesete s pritiskom na puščice (G) na nadzorni plošči.

- dl– Ta parameter vnesete s pritiskom na puščice (H) na nadzorni plošči.

H A B

- dE – Ta parameter vnesete tako, da držite tipko "" (ALUJ) in pritisnete puščice (H) na upravljalni plošči. Če je uporabnik v načinu za dl nastavitev parametrov "" in drži tipko "" (ALUJ), bo naprava samodejno nastavila vrednost = dE . dl

J + H ⇌ dE 120 A B

Sistem samodejno izračuna razdaljo med težišči uteži ob predpostavki, da je njihova širina pribl. 14 mm.

- Stroj lahko nastavite tako, da samodejno začne postopek uravnoteženja, potem ko je ščitnik kolesa zaprt. Za aktiviranje te funkcije istočasno pritisnite in držite gumba "" (FK) in STOP "" (M) na nadzorni plošči. Ta nastavitev se izbriše, ko stroj izklopite in ponovno vklopite.

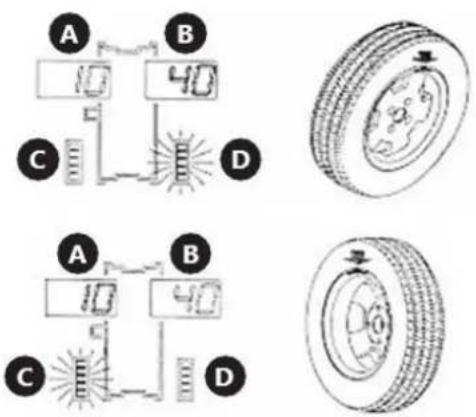

Uravnoteženje koles

1. Zaprite pokrov kolesa. Pritisnite tipko "" (STARTO), razen će je nastavljen samodejni zagon stroja.

2. Kolo pridobi hitrost za nekaj sekund. Ko naprava izmeri neuravnoteženost, se bo kolo ustavilo in prikazovalnik (A) in (B) bosta prikazali uteži, potrebne za uravnoteženje pnevmatike.

3. Dvignite pokrov kolesa, nato namestite ustrezne uteži na platišče, kot sledi: Počasi obračajte kolo z roko, dokler eden od indikatorjev, (C) ali (D), ne sveti popolnoma. Če indikator (C) zasveti, postavite utež na notranjo stran kolesa v položaj za 12 ur. Če se prižge indikator (D), postavite ustrezno utež na zunanjo stran kolesa, prav tako v položaju za 12 ur.

A B C D A B C D

1. S kratkim pritiskom na C tipko "" se prikaže zaporedje prednastavljenih parametrov.

2. Če so vneseni napačni parametri kolesa, je možno ponovno izračunati navedene vrednosti, ne da bi opravili novo meritev. Če želite to narediti, dlje pritisnite Gumb """. Nove vrednosti neuravnoteženosti se bodo prikazale na zaslonih (A) in (B).

3. Ko je naprava izračunala neuravnoteženost, manjšo od 5 g, bo zaslon (A) ali (B) privzeto prikazal vrednost "0". Uporabnik lahko prikaže vrednost s pritiskom na tipkNE' (L).

Funkcija optimizacije

Funkcija optimizacije vam omogoča, da zmanjšate težo, dodano kolesu, da ga uravnotežite. To je priporočeno za indikacije nad 30 g pri statičnem uravnoteženju. Za zagon funkcije optimizacije pritisnite tipko "" (N). To funkcijo lahko zapustite s pritiskom na tipko ^STOP (M).

Če želite uporabiti funkcijo, naredite naslednje:

1. Pritisnite gumb "" ( N). Zasloni bodo prikazali:

1. Pritisnite gumb "" (STARTO). Naprava bo izvedla en merilni cikel, po katerem se bo na zaslonih prikazalo:

1. Označite referenčne točke s kredo na pnevmatiki in platišču, nato odstranite kolo iz balansirne naprave in z ustreznim orodjem obrnite pnevmatiko za 180° na platišču. Ponovno namestite kolo v balanser tako, da bo referenčna točka, označena na platišču, na istem mestu kot prej.

2. Ponovno pritisnite tipko "" (STARTO), naprava bo izvedla merilni cikel.

3. Vrednost neuravnoteženosti pnevmatike se bo prikazala na (A) zaslonu, medtem ko bo na (B) zaslonu prikazano v %, do katere vrednosti je mogoče optimizirati ravnovesje z obračanjem pnevmatike na platišču.

1. Z roko zavrtite kolo, dokler ne zasveti eden od indikatorjev (C) ali (D), s kredo označite pnevmatiko v položaju 12 ur. Nadaljujte z vrtenjem kolesa z roko, dokler ne zasveti drugi indikator, nato pa s kredo označite rob v položaju 12 ur. Odstranite kolo z balansirne naprave in z ustreznim orodjem obrnite pnevmatiko za 180° na platišču, tako da se oznake krede prekrivajo.

2. Pritisnite tipko "" (STOPM) za izhod iz funkcije optimizacije.

Samokalibracija

Naprava ima funkcijo samodejne kalibracije. Če ga želite uporabiti, namestite srednje veliko kolo na balanser, tudi če je pnevmatika neuravnotežena, nato sledite spodnjim navodilom.

1. Vnesite parametre kolesa v skladu z navodili v delu "Dimenzije" v razdelku "Nastavitev parametrov". OPOMBA: Napačen vnos podatkov bo povzročil napake pri kalibraciji naprave in meritev neuravnoteženosti bo napačna.

2. Pritiskajte gumba "" (F_K) in C "" (I), dokler indikatorja (C) in (D) ne prenehata utripati in CAL se na zaslonih (A) in (B) prikaže """.

1. Izvedite prvo meritev. Pritisnite gumb "" (STARTO). Indikator (D) zasveti in na zaslonih se prikažejo naslednja besedila:

1. Dodajte breme 100 g s strani naprave in začnite meritev kalibracije.

2. Po končani meritvi odstranite breme z notranje strani kolesa in ga položite na drugo stran (zunaj). Izvedite kalibracijsko meritev.

3. Postopek umerjanja končan.

1. Odstranite 100 g utež s kolesa.

Naprava si zapomni nastavitve kalibracije tudi po prekinitvi napajanja. Umerjanje je treba izvesti vedno, ko obstaja sum, da stroj nepravilno uravnoteži pnevmatike.

Odstranitev kolesa

1. Vpenjalno matico večkrat zavrtite v nasprotni smeri urinega kazalca.

2. Sprostite zaklep matice in odstranite matico z gredi stroja.

3. Odstranite kolo.

Nevarnosti pri uporabi naprave

Nevarnosti, ki se lahko pojavijo med uporabo stroja, so mehanske nevarnosti. Mehanska nevarnost se pojavi v situacijah, ko lahko pride do poškodb zaradi mehanskega vpliva različnih elementov, npr. delov strojev, orodij ipd. na ljudi. Osnovne mehanske nevarnosti vključujejo stiskanje, zmečkanino, rezanje, vlečenje ali prijemanje; vpliv; punkcija; odrgnina; pa tudi zdrs in spotikanje. Te nevarnosti se lahko pojavijo med običajnim delovanjem stroja in kot posledica nepravilnosti pri delovanju stroja. Te nepravilnosti lahko povzročijo okvaro stroja. Mehanske nevarnosti so lahko posledica: premikajočih se strojev, prevažanih bremen, premikajočih se elementov, ostrih/hrapavih elementov, padajočih elementov/bremen, spolzkih neravnih površin, omejenega prostora, lokacije delovne postaje glede na tla.

4. Uporabite smernice Pregledi in občasni nadzor

Pred uporabo mora nov ali popravljen stroj pregledati usposobljeno tehnično osebje, ki ima znanje in izkušnje s področja upravljanja in vzdrževanja tovrstnega stroja. Stroj je treba redno preverjati z vizualnim nadzorom stanja stroja pred, med in po uporabi. Preverjanje mora opraviti upravljavec stroja. Vse nepravilnosti pri delovanju stroja in morebitne poškodbe je treba prijaviti ustreznemu tehničnemu osebju. Stroja ne uporabljajte, će ugotovite poškodbe ali nepravilnosti v delovanju.

OPOMBA: Pred vsakim pregledom odklopite stroj iz električnega omrežja.

Predhodni pregled

Pred prvo uporabo. Vse nove ali popravljene stroje mora pregledati usposobljena in pristojna oseba, da zagotovi, da stroj izpolnjuje zahteve tega priročnika za uporabo.

Dnevni pregled:

• Preverite delovanje stikala. On / Off

- Preverite stanje vseh gibljivih delov stroja.

Periodični pregled

• Nastavitev napetosti pogonskega jermena:

Rahlo odvijte matice, ki držijo motor. Nežno premikajte motor, da dosežete pravilno napetost pogonskega jermena. Privijte motor in pazite, da jermen ne zdrsne in da ne pride v stik z ohišjem motorja.

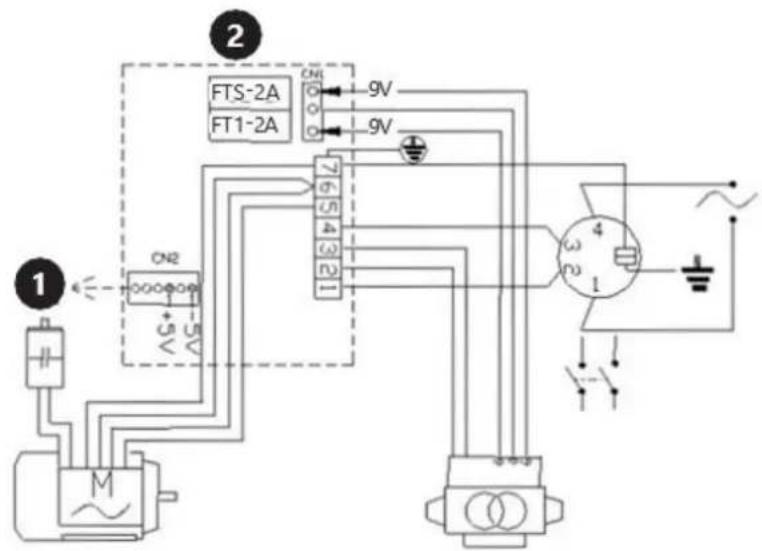

• Zamenjava varovalke

Varovalke se nahajajo na napajalni plošči. Odvijte stran stroja, kjer se nahajajo obešala, nato zamenjajte poškodovane varovalke z novimi.

Z voltmetrom izmerite naslednje vrednosti napetosti:

a) Med žicama "4" in "5" (naj bo 5V)

b) Med žicama "4" in "2" (naj bo 4,5 do 4,8 V, če je RESET gumb znotraj fotocelice FT2 in 0V, če je zunaj).

c) Med žicama "4" in "1" (naj bo 4,5 do 4,8 V, če je RESET gumb zunaj fotocelice FT2)

d) Med žicama "4" in "3" (mora biti v območju 0 – 4,8 V, ko se gred stroja počasi vrti)

OPOMBA: Ko je treba senzor zamenjati, je priporočljivo odviti tiskano vezje (dva vijaka) namesto celotnega nosilca.

FT2 FT1 FT3 ① ② ③ ④ ⑤

1. Shema ožičenja

FTS-2A FT1-2A CN1 9V CN2 3V 7 6 5 4 3 2 1 4 3 1 ① ②

1. Računalniška plošča

2. Napajalna plošča

6. Čiščenje in vzdrževanje

a) Pred vsakim čiščenjem, prilagoditvijo ali zamenjavo dodatkov ali će naprave ne uporabljate, izključite omrežni vtič.
b) Za čiščenje površine uporabljajte le nejedka čistila.
c) Po čiščenju naprave je treba vse dele pred ponovno uporabo popolnoma posušiti.
d) Enoto hranite na suhem, hladnem mestu, brez vlage in neposredne sončne svetlobe.
e) Naprave nikoli ne pršite z vodo.
f) Očistite zračnike s krtačo in stisnjenim zrakom.
g) Napravo je treba redno pregledovati, da se preveri njena
h) tehnično učinkovitost in odkrivanje morebitnih poškodb.
i) Stroja ne čistite s stisnjenim zrakom.

7. Odpravljanje težav

Koda napake	Opis
Err1	Ni vhodnih signalov. Možni vzroki: pokvarjen ali nepravilno priključen senzor položaja, poškodovan ali nepravilno priključen senzor tlaka, motor ne deluje.
Err2	Kolo se vrti s hitrostjo manj kot 60 vrt/min.
Err3	Neuravnoteženost koles je prevelika. Presega merilno območje naprave.
Err4	Motor se vrti v nasprotni smeri. Nepravilna povezava senzorja položaja.
Err5	Merjenje se začne, preden se pokrov kolesa zapre.
Err7	Napaka v pomnilniku vrednosti samodejnega umerjanja.
Err8	Med samodejnim umerjanjem ni bila dodana referenčna teža. Senzor tlaka poškodovan ali nepravilno priključen.
