SRC 585 RG - Motoros kapálógép STIGA - Ingyenes használati útmutató

Termék típusa	Motokapa
Márka	Stiga
Modell	SRC 585 RG
Motorteljesítmény	3,5 kW
Motorfordulatszám	3300 min⁻¹
Indítás	Indítókötelező
Nettó tömeg	62,5 kg
Munkaszélesség	82 cm
Munka mélység	≥ 10 cm (állítható a csúszótalppal)
Munkasebesség	0,1 - 0,3 m/s
Meghajtás	Szíj és lánc
Kés forgási sebessége	120 ford/perc
Mért hangteljesítmény szint	95,21 dB(A)
Garantált hangteljesítmény szint	97 dB(A)
Hangnyomásszint	75,21 dB(A)
Kézre ható rezgés	< 2,5 m/s²
Motorolaj kapacitás	0,6 L (SAE 15W-40 olaj)
Gyújtógyertya elektróda hézag	0,70 - 0,80 mm
Alapjárati fordulatszám	1800 ± 100 ford/perc
Maximális üresjárati fordulatszám	3600 ± 50 ford/perc
Légfilter karbantartás	50 óránként (vagy poros környezetben 10 óránként)
Motorolaj csere	Első alkalommal 20 óra után, majd 50 óránként
Hosszú távú tárolás	A sebességváltó kenőanyagának leeresztése, korróziógátló olaj alkalmazása

Gyakran ismételt kérdések - SRC 585 RG STIGA

Hogyan indítsam be a Stiga SRC 585 RG motokapát?

1. Helyezze a sebességváltó kart üresbe. 2. Zárja el a szívócsappantyút (levegő kart CLOSE állásba). 3. Fordítsa teljesen nyitott gázkart. 4. Kapcsolja az indítókapcsolót ON állásba. 5. Lassan húzza meg az indítókötelet, amíg ellenállást nem érez, majd gyorsan rántson. Meleg motor esetén nyissa ki a szívócsappantyút.

Milyen motorolajat használjak és hogyan ellenőrizzem?

Használjon tiszta 4 ütemű motorolajat, típus: SAE 15W-40. A szint ellenőrzéséhez helyezze a motort vízszintesbe, csavarja le a nívópálcát, törölje le, helyezze vissza csavarás nélkül, vegye ki és olvassa le a szintet. A szintnek a jelölt tartományban kell lennie. Kapacitás: 0,6 L.

Hogyan állítsam be a munka mélységet?

A mélység a csúszótalp (sabot) beállításával szabályozható. Engedje le a kart a mélység növeléséhez, emelje fel a mélység csökkentéséhez. Lásd a kézikönyv 6. ábráját.

Hogyan karbantartsam a légfiltert?

50 óránként (vagy poros körülmények között 10 óránként) tisztítsa meg a filtert. Távolítsa el a szárnyas anyát és a házat, vegye ki a betétet, tisztítsa meg nem gyúlékony oldószerrel, szárítsa meg, áztassa be tiszta motorolajba és nyomja ki a felesleget. Soha ne indítsa el filter nélkül.

Mikor és hogyan cseréljem a motorolajat?

Cserélje az olajat az első 20 óra után, majd 50 óránként. A leeresztéshez melegítse fel a motort, állítsa le, csavarja le a nívópálcát és a leeresztő csavart, gyűjtse össze a használt olajat, csavarja vissza a leeresztő csavart, töltse fel 0,6 L új olajjal és ellenőrizze a szintet.

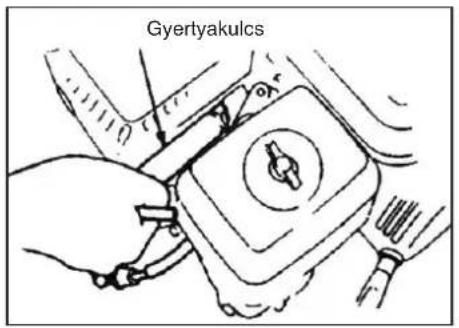

Hogyan ellenőrizzem a gyújtógyertya elektróda hézagot?

Használjon dugókulcsot a gyertya eltávolításához. Tisztítsa meg drótkefével, ha lerakódott. Mérje meg a hézagot tolómérővel: 0,70 és 0,80 mm között legyen. Szükség esetén állítsa az elektródát. Szerelje vissza kézzel, majd kulccsal (új gyertya esetén fél fordulat).

Hogyan állítsam be a szíj feszességét?

Lazítsa meg a motor 4 anyáját. Ha a szíj túl laza, tolja előre a motort; ha túl feszes, tolja hátra. A megfelelő feszesség elérése után (normál játék) húzza meg az anyákat. Lásd a kézikönyv 10-12. ábráját.

Hogyan használjam a hátramenetet?

Először csökkentse a motor fordulatszámát. Tartsa lenyomva a hátrameneti tengelykapcsoló kart a hátramenet bekapcsolásához; a kés ellenkező irányba forog. Engedje el a kart a kikapcsoláshoz. Figyelem: biztonságosan tegye, különösen lejtőn.

Mit tegyek, ha a motor nem indul?

Ellenőrizze: 1. Indítókapcsoló ON állásban. 2. Megfelelő olajszint. 3. Üzemanyagcsap nyitva. 4. Üzemanyag a tartályban. 5. Üzemanyag érkezik a karburátorhoz (lazítsa meg a leeresztő csavart). 6. Gyújtógyertya: vegye ki, csatlakoztassa a sapkát, tartsa a gyertyát a hengerfejhez és húzza meg az indítót a szikra ellenőrzéséhez. Ha semmi, forduljon a kereskedőhöz.

Hogyan tároljam a motokapát télen?

1. Tisztítsa meg a gépet. 2. Engedje le a sebességváltó kenőanyagát és töltse fel újjal. 3. Vigyen fel korróziógátló olajat a festetlen felületekre (kivéve alumínium). 4. Tárolja száraz, szellős helyen, lángoktól távol. 5. Hagyja a motort lehűlni tárolás előtt.

HASZNÁLATI ÚTMUTATÓ SRC 585 RG STIGA

1.1. BETANÍTÁS 2
1.2. ELÖKÉSZÜLETEK 2
1.3. MÜKÖDÉS....2
1.4. JAVÍTÁS, KARBANTARTÁS ÉS TÁROLÁS....3

2. BIZTONSÁGI SZIMBÓLUMOK 3

3. A KAPÁLÓGÉP RÖVID BEMUTATÁSA 4

3.1. FÖ MÜSZAKI PARAMÉTEREK....4
3.2. A KAPÁLÓGÉP RÉSZEI ÉS FŐ ALKOTÓEGYSÉGEI....4

4. A KAPÁLÓGÉP MÜKÖDÉSE 5

4.1. RENDSZERES ELLENÓRZÉSEK....5
4.2. A KAPÁLÓGÉP BEÁLLÍTÁSA....6

5. INDÍTÁS 10

5.1. A GÉP BEINDÍTÁSA....10
5.2. A MOTOR LEÁLLÍTÁSA....11

6. A BENZINMOTOR KARBANTARTÁSA 12

6.1. MOTOROLAJ CSERÉJE 13
6.2. A LÉGSZÜRÖ KARBANTARTÁSA....13
6.3. A GYÚJTÓGYERTYA KARBANTARTÁSA....14

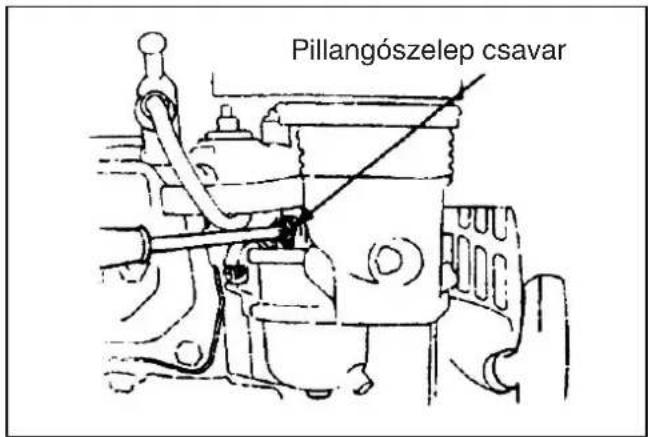

6.4. A PORLASZTÓ BEÁLLÍTÁSA ALAPJÁRATRA....15

7. A SZÜRÓ KARBANTARTÁSA 16

7.1. BEJÁRATÁS....16
7.2. A KAPÁLÓGÉP MŰSZAKI KARBANTARTÁSA....16
7.3. A MINI KAPÁLÓGÉP MŰSZAKI KARBANTARTÁSI TÁBLÁZATA (A √ JELLEL MEGJELÖLT ELEMEK KARBANTARTÁST IGÉNYELNEK)....17
7.4. A MINI KAPÁLÓGÉP TÁROLÁSA HUZAMOS IDEIG....17
7.5. SZÁLLÍTÁS....17

8. PROBLÉMÁK MEGOLDÁSA 18

Figyelem!

Különös figyelemmel járjon el a következő információk vonatkozásában: Olvassa el figyelmesen a jelen használati és karbantartási kézikönyvet a munka megkezdése előtt és a munka során tartsa be a kézikönyv előírásait. Ha a kézikönyv utasításainak betartásával dolgozik, a vállalatunk által tervezett kapálógép biztonságosan és megbízhatóan, az eszközök károsítása és súlyos személyi sérülések okozása nélkül működik Ha a munkavégzés során nem tartja be a kézikönyv előírásait, fennáll az eszközök súlyos károsodásának és a személyi sérüléseknek a veszélye.

MEGJEGYZÉS: Amennyiben a géppel kapcsolatos probléma merül fel, forduljon a vállalat helyi márkakereskedőjéhez.

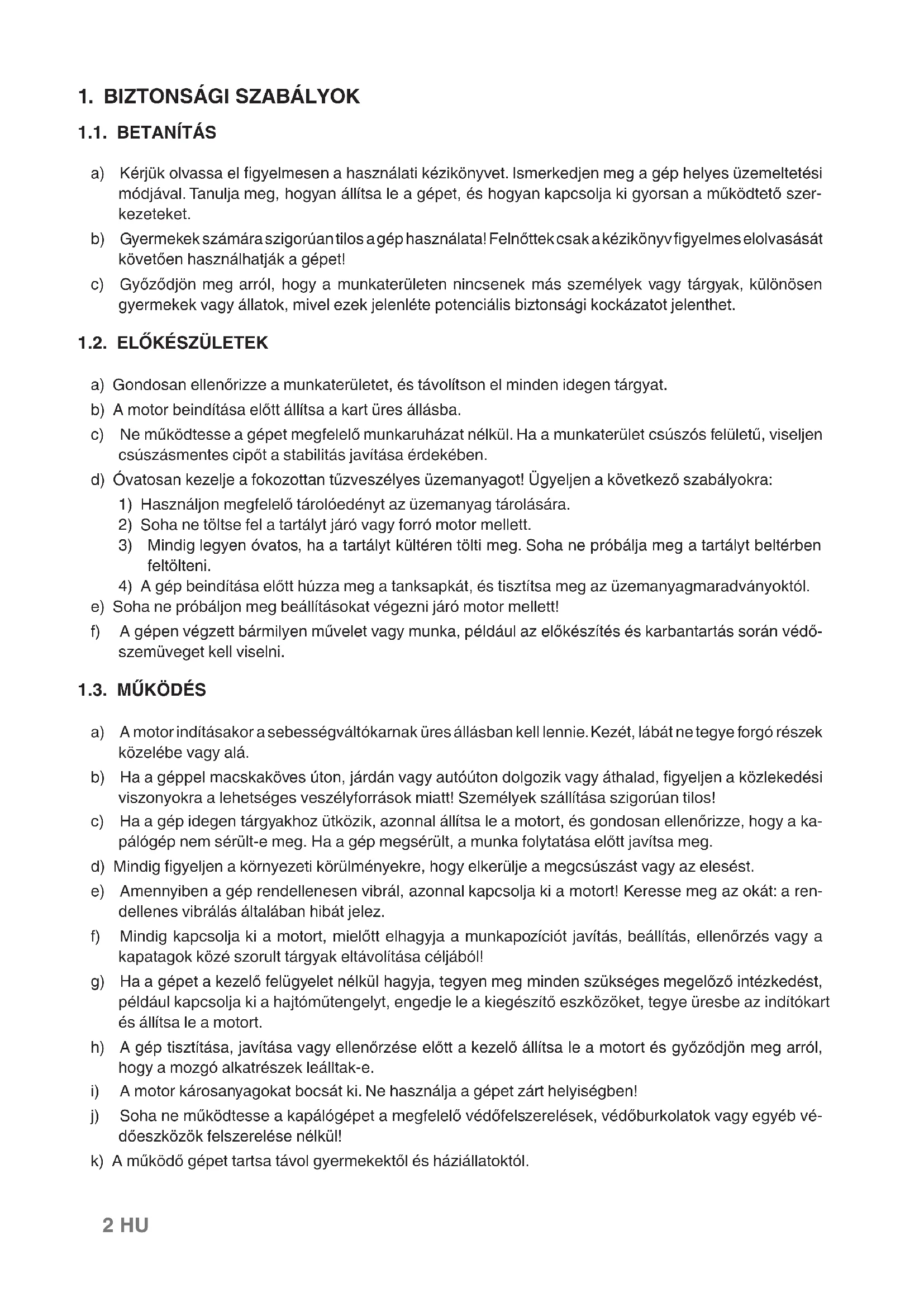

1. BIZTONSÁGI SZABÁLYOK

1.1. BETANÍTÁS

a) Kérjük olvassa el figyelmesen a használati kézikönyvet. Ismerkedjen meg a gép helyes üzemeltetési módjával. Tanulja meg, hogyan állítsa le a gépet, és hogyan kapcsolja ki gyorsan a működtető szerkezeteket.
b) Gyermekek számára szigorúan tilos a gép használata! Felnőttek csak a kézikönyv figyelmes elolvasását követően használhatják a gépet!
c) Győződjön meg arról, hogy a munkaterületen nincsenek más személyek vagy tárgyak, különösen gyermekek vagy állatok, mivel ezek jelenléte potenciális biztonsági kockázatot jelenthet.

1.2. ELŐKÉSZÜLETEK

a) Gondosan ellenőrizze a munkaterületet, és távolítson el minden idegen tárgyat.
b) A motor beindítása előtt állítsa a kart üres állásba.
c) Ne működtesse a gépet megfelelő munkaruházat nélkül. Ha a munkaterület csúszós felületű, viseljen csúszásmentes cipőt a stabilitás javítása érdekében.
d) Óvatosan kezelje a fokozottan tüzveszélyes üzemanyagot! Ügyeljen a következő szabályokra:

1) Használjon megfelelő tárolóedényt az üzemanyag tárolására.
2) Soha ne töltse fel a tartályt járó vagy forró motor mellett.
3) Mindig legyen óvatos, ha a tartályt kültéren tölti meg. Soha ne próbálja meg a tartályt beltérben feltölteni.
4) A gép beindítása előtt húzza meg a tanksapkát, és tisztítsa meg az üzemanyagmaradványoktól.

e) Soha ne próbáljon meg beállításokat végezni járó motor mellett!

f) A gépen végzett bármilyen müvelet vagy munka, például az előkészítés és karbantartás során védő-szemüveget kell viselni.

1.3. MÜKÖDÉS

a) A motor indításakor a sebességváltókarnak üres állásban kell lennie. Kezét, lábát ne tegye forgó részek közelébe vagy alá.
b) Ha a géppel macskaköves úton, járdán vagy autóúton dolgozik vagy áthalad, figyeljen a közlekedési viszonyokra a lehetséges veszélyforrások miatt! Személyek szállítása szigorúan tilos!
c) Ha a gép idegen tárgyakhoz ütközik, azonnal állítsa le a motort, és gondosan ellenőrizze, hogy a kapálógép nem sérült-e meg. Ha a gép megsérült, a munka folytatása előtt javítsa meg.
d) Mindig figyeljen a környezeti körülményekre, hogy elkerülje a megcsúszást vagy az elesést.
e) Amennyiben a gép rendellenesen vibrál, azonnal kapcsolja ki a motort! Keresse meg az okát: a rendellenes vibrálás általában hibát jelez.
f) Mindig kapcsolja ki a motort, mielőtt elhagyja a munkapozíciót javítás, beállítás, ellenőrzés vagy a kapatagok közé szorult tárgyak eltávolítása céljából!
g) Ha a gépet a kezelő felügyelet nélkül hagyja, tegyen meg minden szükséges megelőző intézkedést, például kapcsolja ki a hajtóműtengelyt, engedje le a kiegészítő eszközöket, tegye üresbe az indítókart és állítsa le a motort.
h) A gép tisztítása, javítása vagy ellenőrzése előtt a kezelő állítsa le a motort és győződjön meg arról, hogy a mozgó alkatrészek leálltak-e.
i) A motor károsanyagokat bocsát ki. Ne használja a gépet zárt helyiségben!
j) Soha ne működtesse a kapálógépet a megfelelő védőfelszerelések, védőburkolatok vagy egyéb vé-dőeszközök felszerelése nélkül!
k) A működő gépet tartsa távol gyermekektől és háziállatoktól.

I) Ne terhelje túl a gépet túl mélyen vagy túl nagy sebességen végzett talajműveléssel.
m) Ne használja a gépet nagy sebességen a csúszós terepen. Legyen óvatos, amikor hátramenetben vezet!
n) Ne engedjen senkit a működő gép közelébe.
o) Csak a gyártó által engedélyezett kiegészítő eszközök és felszerelések (például ellensúly) használhatók.
p) Soha ne használja a kapálógépet, ha a látási viszonyok korlátozottak vagy a fényviszonyok nem megfelelőek.
q) Vigyázzon, ha kemény talajon dolgozik, mert a kapatagok megakadhatnak a talajban, és a gépet előre lökhetik. Ha ez bekövetkezik, engedje el a vezetőkart, és ne próbálja meg irányítani a gépet.
r) Soha ne használja a kapálógépet meredeken lejtő talajon.
s) Vigyázzon, hogy ne boruljon fel a gép, ha lejtő vagy emelkedő terepen halad.

1.4. JAVÍTÁS, KARBANTARTÁS ÉS TÁROLÁS

a) Tartsa a gépet, a kiegészítő eszközöket és tartozékokat, beleértve az akkumulátort is, biztonságos üzemi állapotban. Ha lehetséges, a gép elraktározása előtt csatlakoztassa le az akkumulátort, hogy megakadályozza annak fagyását, és szükség esetén töltse fel külön.
b) Megszabott időközönként ellenőrizze, hogy a vágószerszámok, a motor stb. csavarjai megfelelően rögzítve vannak-e a gép biztonságos működése érdekében.
c) A gépet zárt helyiségben és nyílt lángtól távol tárolja. A gép elraktározása előtt hagyja lehűlni a motort.
d) Ha a kapálógépet hosszú ideig nem használja, fontos, hogy megőrizze a kézikönyvet.
e) Ne javítsa a gépet, ha nem rendelkezik a megfelelő szerszámokkal és a gép szétszereléséhez, összeszereléséhez és javításához szükséges kézikönyvvel.

2. BIZTONSÁGI SZIMBÓLUMOK

A következő szimbólumok figyelmen kívül hagyása súlyos sérülésekhez vezethet! Olvassa el figyelmesen a kézikönyvben található szimbólumok leírását és a biztonsági előírásokat.

Ha szimbólumok matricái leválnak a gépről vagy olvashatatlanok, forduljon a márkakereskedőhöz a pótlásért.

Olvassa el az utasításokat a gép használata előtt VESZÉLY! A motorok szén-monoxidot bocsátanak ki.

VESZÉLY! Az üzemanyag tűz- és robbanásveszélyes!

FIGYELEM!

VESZÉLY! Tartózkodjon a meleg felületektől távol.

VESZÉLY! Tartsa távol kezét, lábát a forgó részektől!

VESZÉLY! Tartson távol a munkavégzés területétől más személyeket, gyermekeket, állatokat.

VESZÉLY! Forgásban levő géprész. Tartózkodjon mindig távol a kapatagoktól

3. A KAPÁLÓGÉP RÖVID BEMUTATÁSA

3.1. FŐ MŰSZAKI PARAMÉTEREK

Teljesítmény 3,5 kW
Motor fordulatszáma 3300 min	-1
Indítás Berántózsinóros indítás
Nettó/bruttó súly 62.5 kg
Munkaszélesség 82 cm
Munkamélység ≥10 cm
Munkasebesség 0,1~0,3 m/s
Hajtás Szíj és lánc
Forgási sebesség 120 fordulat/perc
Mért hangteljesítmény	95.21 dB (A)
Mérési bizonytalanság	2.0 dB (A)
Garantált hangteljesítmény	97 dB (A)
Hangnyomás szint	75.21 dB (A)
Mérési bizonytalanság	1.46 dB (A)
A kézre átvitt rezgések	< 2.5 m/s2
Mérési bizonytalanság	2.0 m/s

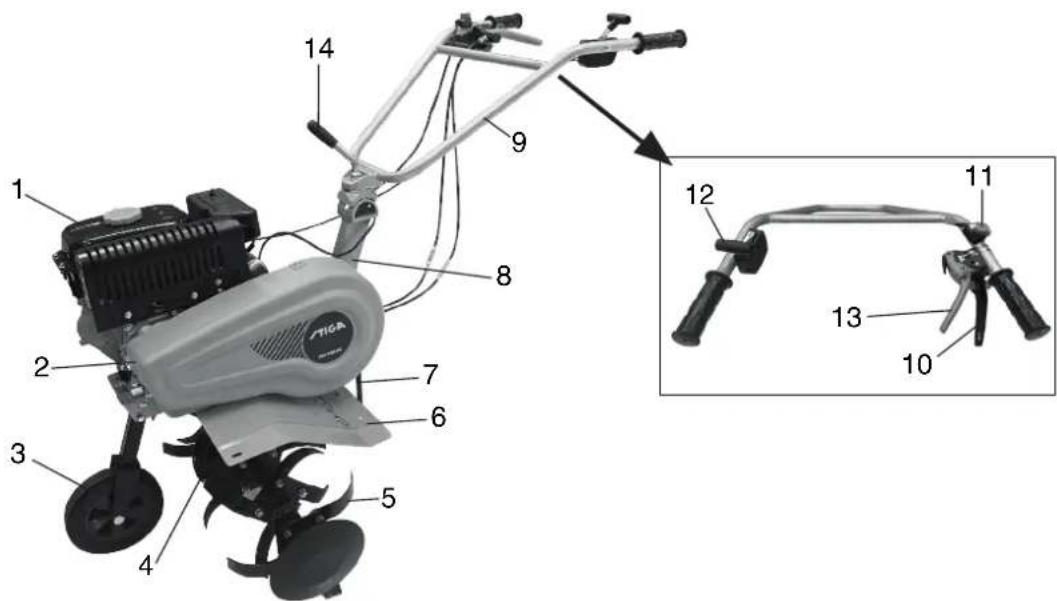

3.2. A KAPÁLÓGÉP RÉSZEI ÉS FŐ ALKOTÓEGYSÉGEI

1. ábra

1. Benzinmotor
2. Sebességváltó
3. Csoroszlya
4. Tengelykapcsoló kar, előremenet

5. Tengelykapcsoló kar, hátramenet

6. Szíj védőburkolata

7. Kapatag
8. Kengyel
9. Kiiktató kar

10. Magasság beállító

11. Kisegítő kerék

12. Burkolat
13. Vezetőkar
14. Gázkar

4. A KAPÁLÓGÉP MÜKÖDÉSE

A kapálógépet gyárilag beüzemeljük. Ennek ellenére a használatba vétel előtt a kezelőnek ellenőriznie kell a gép összes szerkezetét és el kell végeznie a beállításokat.

4.1. RENDSZERES ELLENÖRZÉSEK

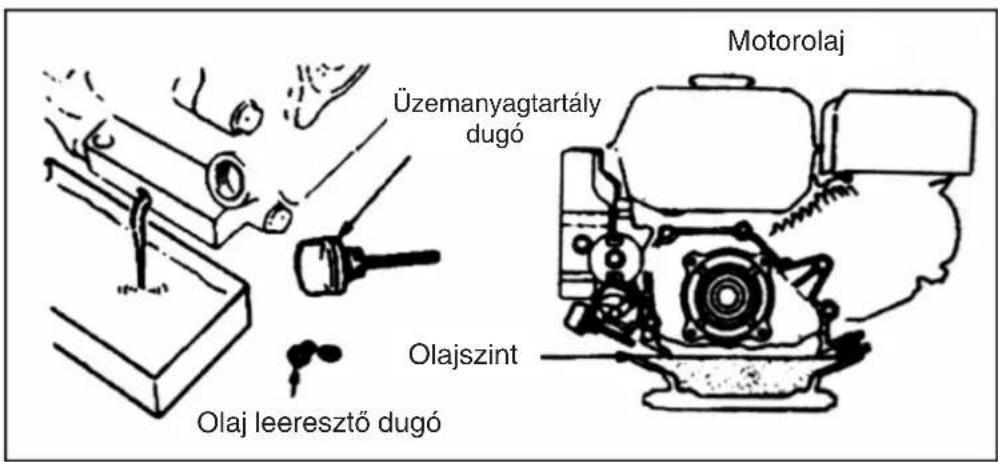

1. Ellenőrizze a motor olajszintjét

Figyelem!

A motor 0,6 l motorolajjal kell feltölteni. Ha a használat alatt az olajszint ennél alacsonyabb, a motor súlyosan károsodik.

Figyelem!

Tiszta és kiváló minőségű, négyütemű motorokhoz való motorolajat használjon. A szennyezett vagy más típusú olaj használata csökkenti a motor élettartamát.

• Állítsa vízszintes helyzetbe a motort
• Csavarja ki az olajszintmérő pálcát és törölje tisztára (lásd a. 2. ábrát).
• Helyezze vissza a pálcát az olajtöltő nyílásba (de ne hajtsa vissza a menetes részét)
• Húzza ki az olajszintmérő pálcát és ellenőrizze az olajszintet. Ha a pálca olajos része a megjelölt tartományban van, akkor az olajszint megfelelő.
• A SAE15W-40 általános célú motorolaj, mely általános környezeti hőmérsékleten használható (lásd az 1. táblázatot).

1. Ellenőrizze az olajszintet a sebességváltóban is

2. Állítsa a kapálógépet vízszintes felületre és vegye le a dugót (lásd a 4. ábrát).

3. 50 óránként ajánlott megfelelő kenőanyaggal feltölteni a sebességváltót.
4. Az ajánlott kenőanyag: kalcium alapú kenőzsír.

1. ábra

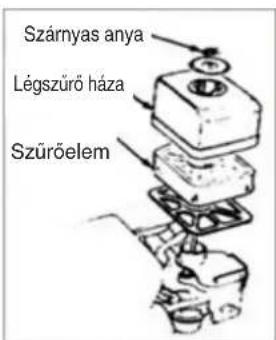

2. A légszűrő ellenőrzése

Figyelem!

Ne indítsa be a gépet tilos légszűrő nélkül, mivel ez jelentősen növeli a motor kopását.

4.2. A KAPÁLÓGÉP BEÁLLÍTÁSA

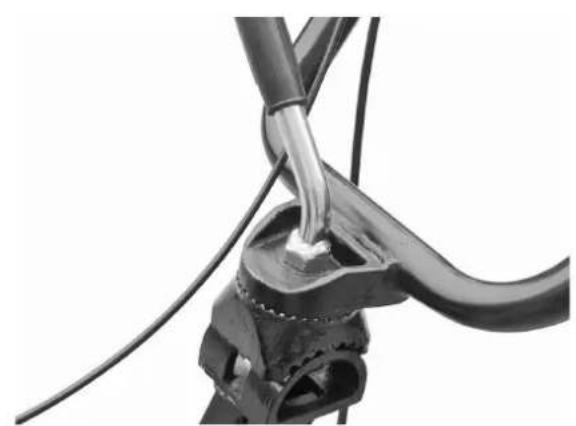

1. A vezetőkarok beállítása:

Megjegyzés: A vezetőkarok magasságának beállítása előtt a gépet sík talajra kell helyezni vízszintesen a felborulás elkerülése érdekében.

- Lazítsa meg a vezetőkarok beállító elemét és válassza ki a megfelelő helyzetű furatot. Állítsa be a vezetőkarok keresztrúdját a kezelő derékmagassába, majd fordítsa el a beállító elemet a rögzítéshez (lásd a 5. ábrát).

1. A munkamélység beállítása:

- Állítsa be a munkamélységet a csoroszlya magasságának beállításával. A kar leengedésével a munkamélység növelhető, a kar felemelésével a munkamélység csökkenthető. (Lásd a 6. ábrát).

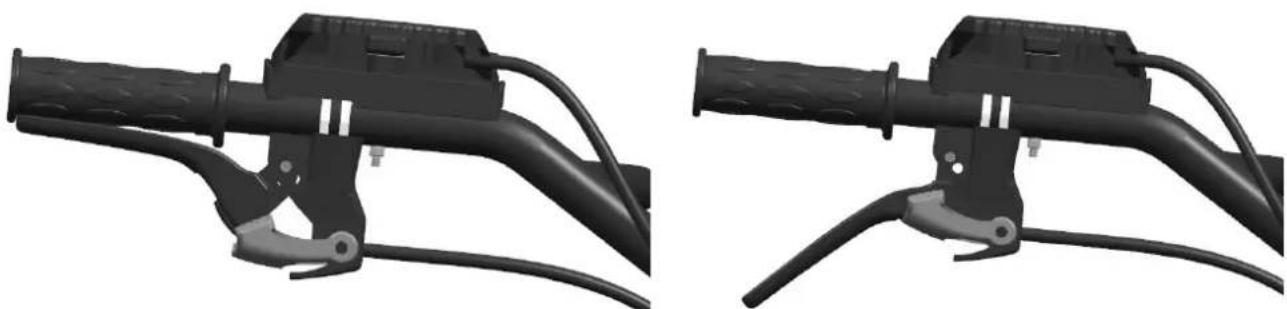

3. A tengelykapcsoló beállítása és használata:

Megjegyzés: a tengelykapcsoló használata előtt csökkentse a motor sebességét.

- A tengelykapcsoló be- és kikapcsolásával a kezelő szabályozhatja a motor sebességét.

- Amikor a kezelő behúzza a tengelykapcsoló kart, a tengelykapcsoló be van kapcsolva, áramot ad a kapálógép motorjának és a kapatagok forogni kezdenek (lásd a 7. ábrát).

- Amikor a kezelő kiengedi a tengelykapcsoló kart, a tengelykapcsoló ki van kapcsolva, a motor nem adja tovább a forgatónyomatékot és a kapatagok forgása leáll (lásd a 8. ábrát).

Megjegyzés: A vezetőkarok magasságának beállítása előtt a gépet sík talajra kell helyezni vízszintesen a felborulás elkerülése érdekében.

- Mindenekelőtt ellenőrizze a tengelykapcsoló kábel feszességét. A kábel játéka 4-8 mm között kell, hogy legyen. Ha ez nincs meg, lazítsa meg a rögzítő anyát és állítsa be a kábelt. A beállítás végeztével szorítsa meg a rögzítő anyát (lásd a 9. ábrát).

- Szükség esetén a kezelő beindíthatja a motort és ellenőrízheti, hogy a tengelykapcsoló megfelelően működik-e.

9. ábra

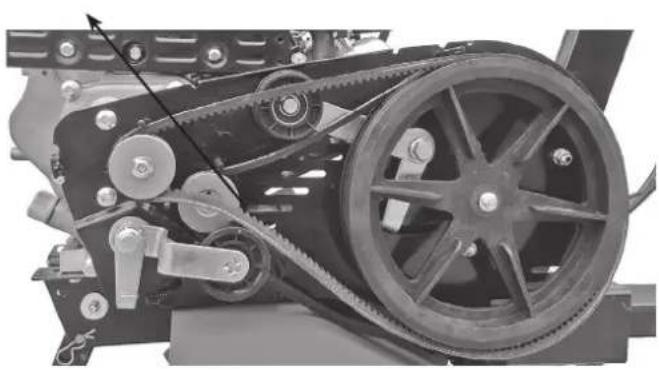

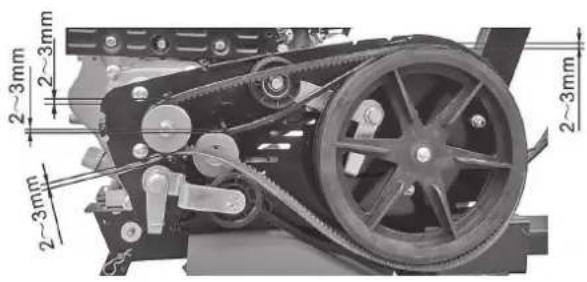

1. A szíj feszességének beállítása:

2. Ha a szíj feszessége nincs a normál feszességi értékhatárok között, akkor be kell állítani. Lazítsa meg a 4 anyát a motoron (lásd a. 10. és 11. ábrát).

3. Először lazítsa ki a motor négy rögzítő anyáját, majd, ha a szíj túl laza, tolja előre a motort, illetve, ha a szíj túl feszes, húzza a motort hátra, a szíj megfelelő feszességének eléréséig. Végül szorítsa meg az anyákat a motoron és a csatlakozó lapon (lásd a. 12. ábrát).

1. ábra Motor anyák

2. A gázkábel beállítása:

3. Normál sebesség: 1800±100 fordulat/perc; nagy sebesség: 3000±50 fordulat/perc A sebesség a sebességmérővel szabályozható.

4. A sebesség szabályozása és beállítása A gázkábel beállítása

1. ábra 13. ábra

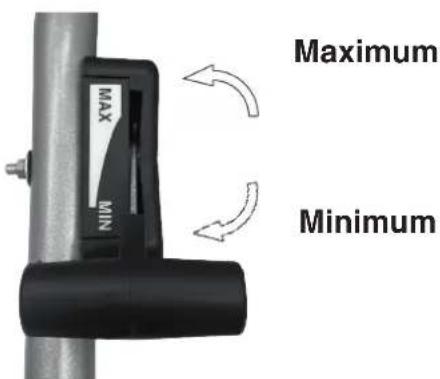

• Terhelés nélkül állítsa a vezetőkaron található gázkart a maximumra és ellenőrizze, hogy a sebességmérő 3600±50 fordulat/perc értéket mutat-e. Ezután állítsa a gázkart a minimumra és ellenőrizze, hogy a sebességmérő 1800±150 fordulat/perc értéket mutat-e.
• Ha a sebességmérön látható érték nincs a fenti tartományokon belül, akkor a be kell szabályozni a motort.

A motor beszabályozásához:

a) Ellenőrizze, hogy a kábel csatlakozásai nem lazultak-e meg vagy nincsenek-e elvágva. Ha szükséges, szorítsa meg.
b) Terhelés nélkül állítsa a vezetőkaron található gázkart a maximumra, majd csökkentse a sebességet a motor gyorsító mechanizmusának beállító anyáinak megfelelő állásba forgatásával.
c) Sok munkaóra elteltével a motor beállításához a kezelő ismét beállíthatja a gázkábel anyáit.

1. A menetirányváltó kar használata:

Figyelem! A menetirányváltó kar használata előtt csökkentse a motor sebességét.

- A menetirányváltó kar be- és kikapcsolásával a kezelő szabályozhatja a motor teljesítményét. - Amikor a kezelő behúzza a tengelykapcsoló kart, a tengelykapcsoló be van kapcsolva, áramot ad a kapálógép motorjának és a kapatagok forogni irányba kezdenek ellenkező irányba (lásd a 14. ábrát).

- Amikor a kezelő kiengedi a tengelykapcsoló kart, a tengelykapcsoló ki van kapcsolva, a motor nem adja tovább a forgatónyomatékot és a kapatagok forgása leáll (lásd a 15. ábrát).

Megjegyzés: A menetirányváltó kart biztonságos körülmények között kell használni. A tengelykapcsoló kábel helytelen beállítása veszélyezteti a gép helyes használatát.

7. A kisegítő kerék beállítása:

• Amikor az úton halad, állítsa a kapálógép kisegítő kerekét a 15. ábrán látható állásba.
• Amikor a földön halad, állítsa a kapálógép kisegítő kerekét a 16. ábrán látható állásba.

A motor indításakor a sebességváltókarnak üres állásban kell lennie. A tengelykapcsoló kart fel kell engedni.

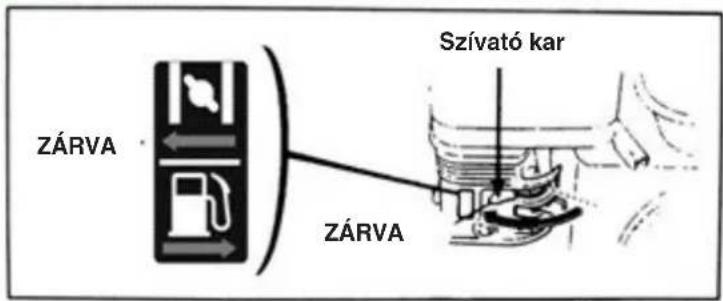

1. Állítsa a szívató karját CLOSE (zárt) állásba.I

1. Fordítsa a gázkart kissé a legnagyobb sebesség irányába.

1. Állítsa a motor kapcsolóját ON (nyitott) állásba.

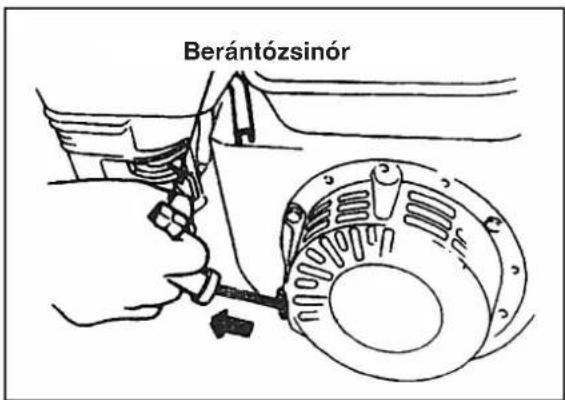

Húzza meg kissé a berántózsinórt, amíg ellenállást nem érez, majd húzza meg gyorsan és erőteljesen.

Ne engedje fel hirtelen a kart, amely visszaüthet és károsíthatja a motort. A felengedéshez lassan csúsztassa a berántózsinóron.

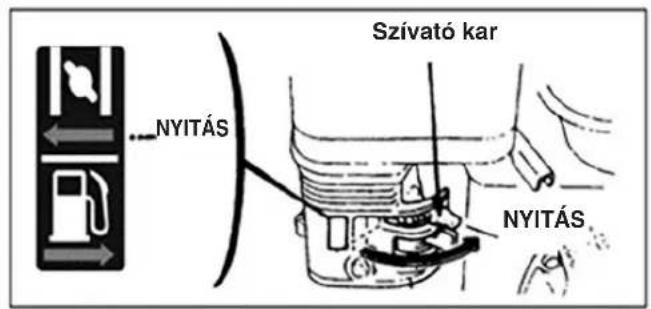

1. Miután a motor felmelegedett, tolja kissé a szívató karját az OPEN (nyitás) állás felé.

2. Használja a gázkart (vagy a pillangószelep karját a motor sebességének szabályozásához.

5.2. A MOTOR LEÁLLÍTÁSA

• Vészhelyzetben a motor közvetlenül leállítható a motor kapcsolójának OFF állásba kapcsolásával.
• Normál körülmények között a motor leállításának lépései a következők:
• Állítsa a gázkart a minimumra.

1. Állítsa a motor kapcsolóját OFF állásba.

6. A BENZINMOTOR KARBANTARTÁSA

Figyelem!

• A karbantartás elött állítsa le a motort.
• A motor véletlenszerű beindulásának elkerülése érdekében a motor kapcsolóját állítsa OFF (áll) állásba és bontsa a gyertya csatlakozását.
• A motor ellenőrzése és karbantartása csak engedéllyel rendelkező szakszerviz által végezhető, hacsak maga a kezelő nem rendelkezik az ellenőrzéshez és karbantartáshoz megfelelő célszerszámokkal és anyagokkal, valamint a motor karbantartásához és javításához szükséges szakértelemmel.

Megjegyzés: Ha a motor jó teljesítményét kívánja tartani, akkor rendszeres ellenőrzést és karbantartást kell végezni rajta. A rendszeres karbantartás biztosítja a gép hosszú élettartamát. Az alábbi táblázat tartalmazza az előírt karbantartási intervallumokat és a karbantartást igénylő géprészek leírását.

Alkatrész		Napi használat	Az első hónap vagy 20 üzemóra után	Minden idényben vagy 50 üzemóra után	Minden 6 hónapban vagy 100 üzemóra után	Minden évben vagy 300 üzemóra után
Motorolaj	Olajszint ellenőrzése	●
	Olajcsere ●	●
Kenőanyag a sebességváltóban (néhány modellnél)	Kenőanyag ellenőrzése	●
	Feltöltés kenőanyaggal		●	●
Levegőszűrő	Ellenőrzés	●
	Tisztítás	●
Gyújtógyertya	Ellenőrzés és tisztítás				●
Szikrafogó (opciós) Tisztítás ●
Üzemanyagtartály és szűrő	Tisztítás			●
Szívató szelep	Ellenőrzés/ beállítás					●
Üzemanyag vezeték	Ellenőrzés Kétévente (szükség esetén cserélje ki) ●

Megjegyzés:

1. Ha a gépet poros közegben használja, a karbantartási gyakoriságát növelni kell.
2. A kezelő ne szerelje szét a gépet megfelelő célszerszám és kellő gépészeti szakértelem hiányában.

6.1. MOTOROLAJ CSERÉJE

A motorolajat meleg motornál eressze le, mivel a meleg olaj gyorsabban és teljesen leürül.

• Csavarja ki az olajszintmérő pálcát és a leeresztő anyát a motorolaj leeresztéséhez.
• Csavarja vissza az olajleeresztő anyát és hozza meg.
• Töltse fel a motort az előír olajjal és ellenőrizze az olajszintet.
• Helyezze vissza az olajszintmérő pálcát.
• A motorolaj előírt mennyisége 0,6 liter.

6.2. A LÉGSZÜRÓ KARBANTARTÁSA

A szennyezett légszűrő megakadályozza a levegő bejutását a porlasztóba. A porlasztó meghibásodásának elkerülése érdekében a levegőszűrő karbantartását rendszeresen el kell végezni. Ha a motort poros közegben használja, a karbantartási gyakoriságát növelni kell.

Figyelem!

A levegőszűrő tisztítására soha ne használjon benzint, vagy alacsony lobbanáspontú tisztítószert, mivel ezek tüzet okozhatnak.

A LEVEGŐSZÚRŐ KARBANTARTÁSA

50 óránként (vagy különösen poros használati körülmények között 10 óránként) tisztítsa meg megfelelő oldószerrel és hagyja megszáradni, majd mártsa tiszta motorolajba, amíg meg nem telik, majd csavarja ki a felesleges olajat.

Megjegyzés: Soha ne indítsa be a motort a levegőszűrő nélkül. Ez a motor gyors kopását okozhatja.

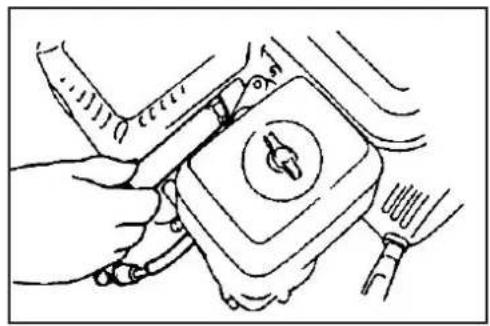

• Szerelje le a szárnyas anyát, a légszűrő házát és vegye ki a szűrőelemet.
• Nem gyúlékony vagy magas lobbanáspontú tisztítószerrel tisztítsa meg a szűrőelemet és hagyja megszáradni.
• Mártsa a szűrőelemet motorolajba, majd távolítsa el a felesleges olajmennyiséget.
• Szerelje vissza a szűrőelemet és a légszűrő házát.

6.3. A GYÚJTÓGYERTYA KARBANTARTÁSA

Megjegyzés: Soha ne használjon nem megfelelő hőértékű gyújtógyertyát. A motor normál beindításának érdekében a gyújtógyertya elektródatávolsága legyen megfelelő és lerakódásmentes.

- Használjon gyertyakulcsot a gyújtógyertya leszereléséhez

• Nemrégen leállított motor esetén a kipufogódob nagyon forró. Tartson megfelelő távolságot a forró felületektől az égési sérülés elkerülése érdekében.
• Ellenőrizze a gyújtógyertyát. Ha kopott vagy a szigetelésen repedés, vagy bármely sérülés látható, a gyertyát ki kell cserélni; amennyiben túl sok korom lerakódás van rajta, azt drótkefével le kell tisztítani.
• Az elektródatávolság ellenőrzéséhez hézagmérőt használjon; a megfelelő érték 0,7 - 0,8mm.
• Ellenőrizze, hogy a gyertya alátét jó állapotban van-e. A menet védelme érdekében a gyertyát kézzel csavarja be.
• Miután a gyertyát egészen az aljáig kézzel becsavarta, szorítsa meg a gyertyakulccsal a gyertyát és az alátétet.

Megjegyzés: Ha új gyertyát használ, a gyertyát az alátét megszorítása után további fél fordulattal meg kell húzni.

Használt gyertya esetén a gyertyát további 1/8-1/4 fordulattal meg kell húzni az alátét megszorítása után.

A gyertyát megfelelő szorosságra kell meghúzni, máskülönben felforrósodhat és károsíthatja a motort.

Figyelem!

Nemrégen leállított motor esetén a kipufogódob nagyon forró. Ne végezzen semmilyen műveletet a motoron, amíg ki nem hült.

Megjegyzés: A hatékony működése érdekében a szikrafogót 100 munkaóránként kell karbantartani.

- Távolítsa el a két darab 4 mm-es csavart a kipufogócsőböl, majd vegye le a csövet.

- Távolítsa el a négy darab 5 mm-es csavart a kipufogódob védőeleméről, majd vegye le a védőelemet.

- Távolítsa el a 4 mm-es csavarokat a szikrafogóról és vegye ki a szikrafogót a dobból.

- Kefe segítségével távolítsa el a koromlerakódást a szikrafogó rácsáról.

Megjegyzés: A szikrafogónak repedés- és sérülésmentesek kell lennie. Ha sérült, cserélni kell.

6.4. A PORLASZTÓ BEÁLLÍTÁSA ALAPJÁRATRA

- Indítsa be a motort és várja meg, amíg üzemi hömérsékletűre melegszik.

- Amikor alapjáraton jár, állítsa be a pillangószelep külső csavarjával az alapjáratot. A normal alapjárat: 1800±l50 fordulat/perc

7. A SZÜRÖ KARBANTARTÁSA

A beindítás, a tengelykapcsoló használata és a változó terhelés miatt a kapálógép anyái kilazulhatnak. Egyes alkatrészek elhasználódhatnak, ami a benzinmotor alacsonyabb teljesítményéhez, nagyobb fogyasztáshoz és egyéb rendellenességekhez vezethet, melyek mind hatással lehetnek a kapálógép használatára. A fenti kockázatok korlátozásához a kapálógépen rendszeresen és szigorúan kell karbantartást végezni, ezzel fenntartható a gép jó műszaki állapota és hosszú élettartama.

7.1. BEJÁRATÁS

1. A benzinmotor beüzemelésével kapcsolatos tudnivalókat a kézikönyv tartalmazza.
2. Az új vagy használt kapálógépet az első egy órában terhelés nélkül kell járatni, majd további 9 óráig, ezt követően a gép készen áll a normál használatra.

7.2. A KAPÁLÓGÉP MŰSZAKI KARBANTARTÁSA

Figyelem!

Bármilyen ellenőrzési, tisztítási vagy karbantartási, beállítási művelet előtt:

• Állítsa le a gépet és kapcsolja ki a motort

• Ellenőrizze, hogy valamennyi mozgó géprész leállt-e.
  • Várja meg, míg a motor lehül.

• Müszakonkénti karbantartás (minden munkamüszak előtt és után):

a) Hallgatással és szemrevételezéssel figyeljen meg minden rendellenes jelenséget, pl. zajt, túlmelegedést, laza anyát stb.
b) Ellenőrizze, hogy nincs-e olajszivárgás a benzinmotorból.
c) Ellenőrizze, hogy a benzinmotor olajszintje megfelelő-e, azaz az olajszintjelző felső és alsó jelölése közé esik-e.
d) Haladéktalanul távolítson el minden szennyeződést, sarat, gyomot és olajfoltot a gépről és tartozékairól.
e) Vezessen naplót a mezőgazdasági tevékenységekről.

1. Első szintű karbantartás (minden 150 munkaórat követően):

a) Végezze el a műszakonkénti karbantartás minden lépését.
b) Tisztítsa meg a sebességváltó házat és cseréljen kenőzsírt.

1. Második szintű karbantartás (minden 800 munkaórát követően):

a) Végezze el a 150 munkaóránként esedékes karbantartás minden lépését.
b) Ellenőrizze a fogaskerekeket és csapágyakat. Bármelyik erős kopása esetén cserélje ki.
c) Ha a kapálógép részeinek vagy tartozékainak egyike - pl. kapatagok, anyák - sérült, akkor ki kell cserélni.

1. Műszaki ellenőrzés és javítás (minden 1500-2000 munkaóra után):

a) Szereltesse szét az egész gépet a felhatalmazott szakszervizzel a teljes tisztításhoz és ellenőrzéshez. Az erősen kopott vagy sérült részeket cseréljük ki vagy javíttassa meg.

1. A benzinmotor karbantartását a kézikönyv előírásai szerint kell elvégezni.

7.3. A MINI KAPÁLÓGÉP MŰSZAKI KARBANTARTÁSI TÁBLÁZATA

(A √ JELLEL MEGJELÖLT ELEMEK KARBANTARTÁST IGÉNYELNEK)

Üzemi időközKarbantartástípusa	Na-ponta	Közepes terheléssel végzett 8 üzemóra után	Az első hónap vagy 20 üzemóra után	A harmadik hónap vagy 150 üzemóra után	Minden évben vagy 1000 üzemóra után	2 évente vagy 2000 üzemóra után
A csavarok és anyák meghúzásának ellenőrzése	√
Motorolaj ellenőrzése és utántöltése	√
Motorolaj tisztítása és cseréje		(Első alkalommal)	(Második alkalommal)	√(harmadik és további alkalommal)
Az olajszivárgás ellenőrzése	√
Szennyeződés, fű, olajfoltok eltávolítása	√
Problémák megoldása	√
A géprészek beállítása	√
A szíj feszítése (*)	√
Fogaskerekek és csapágyak (*)					√

(*) Ezeket a müveleteket a márkakereskedő vagy a szakszerviz végezze el

7.4. A MINI KAPÁLÓGÉP TÁROLÁSA HUZAMOS IDEIG

Ha a mini kapálógépet hosszabb ideig kell tárolni, a rozsda és az erózió megelőzése érdekében tegye meg a következő intézkedéseket.

1. Zárja le és tárolja a benzinmotort a benzinmotor kézikönyvének előírásai szerint.
2. Tisztítsa meg a felületeket a szennyeződésektől és iszaptól.
3. Eressze le a kenőanyagot a sebességváltóból, és töltse fel új kenőanyaggal.
4. A nem alumíniumötvözet felületének festetlen részeit kenje be korróziógátló olajjal.
5. A terméket zárt, jól szellőző és száraz, biztonságos helyen tartsa.
6. Örizze meg a géphez mellékelt szerszámokat, a minőségi tanúsítványt és a kezelési útmutatót.

7.5. SZÁLLÍTÁS

A gép mozgatásához targoncára van szükség. A targonca villáit állítsa a megengedett legnagyobb távolságra, majd csúsztassa be a raklap alá az erre kijelölt helyen. A gép tömege az adattáblán olvasható. A továbbító kerekek segítségével (Fig. 1 part. 3) a rotációs kapát könnyen és kényelmesen a munkavégzés helyére viheti. A gép szállítása előtt állítsa le a motort.

8. PROBLÉMÁK MEGOLDÁSA

Ha a motor nem indul, ellenőrizze:

1. hogy a motor kapcsolója ON állásban van-e;

2. van-e elegendő kenőanyag a gépben:

3. az üzemanyag szelep ON állásban van-e:

4. van-e üzemanyaq a tankban;

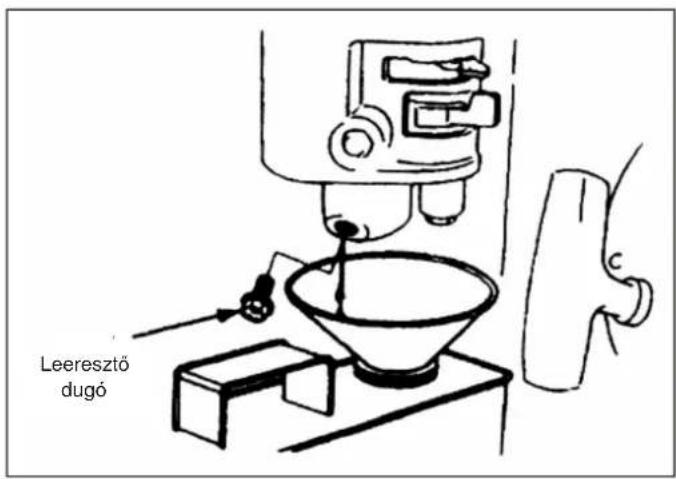

5. hogy az üzemanyag eljut-e a porlasztóhoz; ennek ellenőrzéséhez ki kell lazítani a porlasztó leeresztő digóját és az üzemanyag szelepet ON állásba kell állítani.

Figyelem!

Az esetlegesen kifolyt üzemanyagot gondosan fel kell takarítani és hagyni kell megszáradni, mielőtt ellenőrizné a gyújtógyertyát vagy beindítaná a motort, mivel a kifolyt üzemanyag tüzet okozhat.

1. ad-e szikrát a gyertya.

a) Vegye le a gyertyapipát, távolítsa el a port és vegye ki a gyertyát.

b) Szerelje vissza a gyertyapipát a gyertyára.

c) Érintse a gyertya fém részét a motor hengerfejéhez. Enyhén húzza meg az indítót, és ellenőrizze, hogy ad-e szikrát a gyertya. Ha igen, helyezze vissza a gyertyát és indítsa be a motort.

1. Ha motor ekkor sem indul, forduljon szakszervizhez segítségért.

LT - ORIGINALIŲ INSTRUKCIJŲ VERTIMAS

TURINYS

1. SAUGOS TAISYKLÈS 2

1.1. APMOKYMAS....2
1.2. PASIRUOŠIMAS....2
1.3. VEIKIMAS....2
1.4. TAISYMAS, TECHNINĖ PRIEŽIŪRA IR SANDĖLIAVIMAS....3

2. SAUGOS SIMBOLIAI 3

3. TRUMPAS IVADAS APIE VARIKLINI KULTIVATORIŲ 4

3.1. PAGRINDINIAI TECHNINIAI PARAMETRAI......4
3.2. PAGRINDINÈS VARIKLINIO KULTIVATORIAUS DALYS IR KOMPONENTAI....4

4. VARIKLINIO KULTIVATORIAUS NAUDOJIMAS 5

4.1. EINAMIEJI PATIKRINIMAI 5
4.2. VARIKLINIO KULTIVATORIAUS REGULIAVIMAS 6

5. UŽVEDIMAS 10

5.1. KAIP PALEISTI [RENGIN]......10
5.2. KAIP SUSTABDYTI VARIKLİ....11

6. BENZININIO VARIKLIO PRIEŽIŪRA 12

6.1. VARIKLIO ALYVOS PAKEITIMAS....13
6.2. ORO FILTRO TECHNINĖ PRIEŽIŪRA 13
6.3. UŽDEGIMO ŽVAKĖS TECHNINĖ PRIEŽIŪRA 14
6.4. KARBIURATORIAUS REGULIAVIMAS MINIMALIAM REŽIMUI....15

7. FILTRO TECHNINĖ PRIEŽIŪRA 16

7.1. BANDOMASIS VEIKIMAS....16
7.2. TECHNINĖ VARIKLINIO KULTIVATORIAUS PRIEŽIŪRA....16
7.3. MINI VARIKLINIO KULTIVATORIAUS TECHNINÉS PRIEŽIŪROS LENTELĖ (PUNKTUOSE, PAŽYMĖTUOSE -V TURI BŪTI ATLIEKAMA TECHNINĖ PRIEŽIŪRA) 17
7.4. MINI VARIKLINIO KULTIVATORIAUS ILGALAIKIS SANDÈLIAVIMAS 17
7.5. GABENIMAS....17

8. PROBLEMŲ SPRENDIMAS 18

Dèmesio!
