SRC 585 RG - Motorkultivator STIGA - Gratis bruksanvisning och manual

Produkttyp	Jordfräs
Marque	Stiga
Modèle	SRC 585 RG
Motoreffekt	3,5 kW
Motorvarvtal	3300 min⁻¹
Start	Startrem
Netto vikt	62,5 kg
Arbetsbredd	82 cm
Arbetsdjup	≥ 10 cm (justerbart via släde)
Arbetshastighet	0,1 - 0,3 m/s
Transmission	Rem och kedja
Rotationshastighet fräs	120 varv/min
Uppmätt ljudeffektnivå	95,21 dB(A)
Garanti ljudeffektnivå	97 dB(A)
Ljudtrycksnivå	75,21 dB(A)
Vibrationer till händerna	< 2,5 m/s²
Motoroljekapacitet	0,6 L (olja SAE 15W-40)
Elektrodavstånd tändstift	0,70 - 0,80 mm
Tomgångshastighet	1800 ± 100 varv/min
Max hastighet tomgång	3600 ± 50 varv/min
Luftfilterunderhåll	Var 50:e timme (eller 10 h i dammig miljö)
Motoroljebyte	Första gången efter 20 h, därefter var 50:e h
Långtidsförvaring	Tappa ur växellådsoljan, applicera rostskyddsolja

Vanliga frågor - SRC 585 RG STIGA

Hur startar man jordfräsen Stiga SRC 585 RG?

1. Ställ växelspaken i friläge. 2. Stäng choken (luftspak på CLOSE). 3. Vrid gasreglaget fullt. 4. Sätt strömbrytaren på ON. 5. Dra långsamt i startremmen tills motstånd känns, dra sedan snabbt. När motorn är varm, öppna choken.

Vilken motorolja ska användas och hur kontrollerar man nivån?

Använd ren 4-takts motorolja av typen SAE 15W-40. Kontrollera nivån: placera motorn horisontellt, skruva av oljestickan, torka av, sätt i den utan att skruva, ta ut och läs av nivån. Den ska vara inom det markerade området. Kapacitet: 0,6 L.

Hur justerar man arbetsdjupet?

Djupet justeras genom att ändra djupregleringssläden (skon). Sänk spaken för att öka djupet, lyft den för att minska. Se figur 6 i manualen.

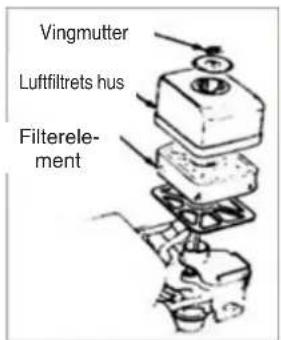

Hur underhåller man luftfiltret?

Var 50:e timme (eller 10 h i dammiga förhållanden), rengör filtret. Ta bort vingmuttern och höljet, ta ut elementet, rengör med ett icke brandfarligt lösningsmedel, torka det, blötlägg med ren motorolja och krama ur överflödet. Starta aldrig utan filter.

När och hur byter man motorolja?

Byt olja efter de första 20 timmarna, därefter var 50:e timme. Vid tömning: kör motorn varm, stäng av, skruva av oljestickan och avtappningspluggen, samla upp oljan, skruva tillbaka pluggen, fyll på 0,6 L ny olja och kontrollera nivån.

Hur kontrollerar man tändstiftets elektrodavstånd?

Använd en hylsnyckel för att ta bort tändstiftet. Rengör med stålborste om det är smutsigt. Mät avståndet med ett avståndsblad: det ska vara mellan 0,70 och 0,80 mm. Justera vid behov. Montera tillbaka: dra för hand, sedan med nyckel (1/2 varv för nytt stift).

Hur justerar man remspänningen?

Lossa motorns 4 muttrar. Om remmen är för lös, tryck motorn framåt; om för hårt spänd, tryck den bakåt. När spänningen är korrekt (normalt glapp), dra åt muttrarna. Se figur 10-12 i manualen.

Hur använder man backen?

Minska först motorvarvtalet. Håll backkopplingsspaken intryckt för att koppla in backväxeln; fräsarna roterar då i motsatt riktning. Släpp spaken för att koppla ur. Var försiktig, särskilt i lutningar.

Vad gör man om motorn inte startar?

Kontrollera: 1. Strömbrytare på ON. 2. Tillräcklig oljenivå. 3. Bränslekran öppen. 4. Bränsle i tanken. 5. Bränsle när förgasaren (lossa avtappningspluggen). 6. Tändstift: ta bort, återanslut hatt, för stiftet nära topplocket och dra i startremmen för att kontrollera gnista. Om inget, kontakta återförsäljare.

Hur förvarar man jordfräsen under vintern?

1. Rengör maskinen. 2. Tappa ur växellådsoljan och fyll med ny. 3. Applicera rostskyddsolja på omålade delar (utom aluminium). 4. Förvara torrt, ventilerat och borta från öppen låga. 5. Låt motorn svalna innan förvaring.

BRUKSANVISNING SRC 585 RG STIGA

b) Monter tennplugghetten på tennpluggen.

Beakta följande information extra noga:

Läs noga igenom denna bruksanvisning och underhållsmanual innan du använder produkten och följ anvisningarna till punkt och pricka. Om du följer anvisningarna i bruksanvisningen kommer vår kultivator att arbeta säkert och tillförlitligt, utan att det uppstår skada på utrustning och personer. Om du inte följer anvisningarna i bruksanvisningen, kan svåra materiella skador eller personskador uppstå.

Obs! Om du skulle få problem med maskinen, eller känner dig tveksam i något avseende, vänligen kontakta vårt företags lokala säljagent.

1. SÄKERHETSVARNINGAR

1.1. UTBILDNING

a) Läs noga igenom bruksanvisningen. Sätt dig helt in i det korrekta arbetssättet för denna maskin och dess mekanismer. Lär dig hur du stoppar maskinen och snabbt kopplar bort driftmekanismen.
b) Barn får inte använda denna maskin! Vuxna får inte använda maskin förrän de noga har läst igenom bruksanvisningen!
c) Säkerställ att inga andra personer eller föremål med potentiell säkerhetsrisk, i synnerhet barn och husdjur, befinner sig inne i arbetsområdet!

1.2. FÖRBEREDELSE

a) Kontrollera grundligt det område dr maskinen ska arbeta och avlägsna alla hindrande föremål.
b) Innan du startar motorn, lägg växeln i neutralt läge!
c) Använd inte maskinen om du inte är rätt klädd för arbetet. Om arbetsområdet har ett halt underlag ska du bära ett par halkskyddade skor för att förbättra din stabilitet.
d) Var försiktig när du handskas med bränslet, eftersom det är antändligt! beakta följande regler:
1) Använd en lämplig bränsledunk.
2) Tillför aldrig bränsle när motorn är igång eller varm!
3) Var extra försiktig när du tankar utomhus, och tanka aldrig inomhus!
4) Före start, dra åt bränsletankens lock och torka bort eventuellt bränslespill.

e) Försök aldrig justera något medan motorn är igång!

f) För alla åtgärder eller arbete på maskinen, t.ex. förberedelse och underhåll av maskinen, bär säkerhetsglasögon om det behövs.

1.3. ANVÄNDNING

a) När du startar motorn ska växelspaken befinna sig i neutralt läge. Operatörens händer får inte komma i närheten av roterande delar eller befinna sig under sådana delar.
b) När du använder maskinen på (eller när du korsar) en kullerstensbelagd väg, trottoar eller motorväg ska du vara uppmärksam på trafikförhållandena för att uppmärksamma eventuella trafikrisker! Använd aldrig maskinen för att transportera någon passagerare!
c) Om maskinen stöter mot något främmande föremål, stäng omedelbart av motorn och kontrollera noggrant om kultivatorn är skadad. Reparera den i detta fall innan du startar den på nytt och använder den.
d) Var alltid uppmärksam på omgivningen för att undvika att halka eller famla.
e) Om maskinen vibrerar på ett onormalt sätt, stäng genast av motorn! Kontrollera orsaken, detta är viktigt eftersom onormala vibrationer ofta föregår ett fel.
f) Innan du lämnar driftläget för att reparera, justera, kontrollera eller ta bort saker som fastnat mellan bladen ska du alltid komma ihåg att stänga av motorn först!
g) Om maskinen ska lämnas obevakad av operatören ska alla nödvändiga förebyggande åtgärder vidtas först, t.ex. att koppla ur kraftutgången, sänka tillbehörsutrustning, sätta växelspaken i neutralläge och stänga av motorn!
h) Före rengöring, reparation eller kontroll av maskinen, måste du alltid stänga av motorn och säkerställa att alla rörliga delar har stannat!
i) Motoravgaser är farliga, så kör aldrig maskinen inomhus!
j) Använd aldrig kultivatorn utan rätt skyddsutrustning, skyddskåpor eller andra skyddsanordningar på plats!
k) När maskinen är igång får barn och husdjur inte komma i närheten!
I) Överbelasta inte maskinen med ett stort jordbearbetningsdjup och hög hastighet!
m) Maskinen får inte köras med hög hastighet på en hal väg. Titta bakåt när du kör maskinen baklänges!

n) Låt aldrig någon åskådare närma sig maskinen när den är igång!
o) Endast tillhörande enheter och utrustning (såsom motvikten) som är godkända av kultivatorns tillverkare får användas
p) Använd aldrig kultivatorn när sikten är begränsad eller i dåliga ljusförhållanden!
q) Var försiktig när du arbetar på hård jord eftersom bladen kan haka fast i marken och därmed driva kultivatorn framåt. Om detta inträffar, frigör handtaget och försök inte att kontrollera maskinen!
r) Använd inte kultivatorn på alltför branta slutningar!
s) Var försiktig så att maskinen inte välter när den körs upp- eller nerför en sluttning!

a) Håll maskin, tillbehör och utrustning, inklusive batteriet, i ett säkert arbetsförhållande. När det är möjligt, ta loss batteriet innan det lagras för att förhindra frysning, och ladda det i viss utsträckning när det är nödvändigt.
b) Kontrollera att skruvar som är utsatta för skjuvspänning, motorns monteringsskruvar och andra skruvar är ordentligt åtdragna med ett fast intervall, så att maskinen kan arbeta säkert.
c) Maskinen ska förvaras inomhus och på avständ från öppen eld. Låt motorn svalna innan den ställs undan.
d) Om kultivatorn ska förvaras under en längre tid, ska bruksanvisningen alltid sparas som ett viktigt material.
e) Reparera inte maskinen såvida du inte har rätt verktyg och anvisningar för nedmontering, montering och reparation av maskinen.

2. SÄKERHETSSYMBOLER

Följande symboler är avsedda att påminna dig om att du, om du inte är uppmärksam, kan råka ut för allvarliga personskador. Läs noga igenom symbolernas betydelse och säkerhetsmeddelandena i bruksanvisningen.

Om dessa symboler flagnar av eller blir oläsliga, kontakta distributören för att ersätta dem.

Läs igenom instruktionerna innan maskinen används

FARA! Motorer släpper ut kolmonoxid.

FARA! Bränsle är brandfarligt och explosivt.

WARNING

FARA! Håll på avständ från varma ytor.

FARA! Håll händer och fötter på avständ från roterande delar.

FARA! Håll arbetsområdet fritt från människor, barn och djur.

FARA! Roterande rotor Håll dig alltid borta från jordbearbetningsbladen

3. KORTFATTAD INTRODUKTION AV EN KULTIVATOR

3.1. VIKTIGA TEKNISKA PARAMETRAR

Effekt 3,5 kW
Motorvarvtal 3300 min	-1
Starta Snörstart
Nettovikt/bruttovikt 62.5 kg
Jordbearbetningsbredd 82 cm
Jordbearbetningsdjup ≥10 cm
Drifthastighet 0,1~0,3 m/s
Växellåda	Med rem och kedjehjul
Rotationshastighet	120 varv/min
Uppmätt ljudeffektnivå	95.21 dB (A)
Osäkerhet	2.0 dB (A)
Garanterad ljudeffektnivå	97 dB (A)
Ljudtrycksnivå	75.21 dB (A)
Osäkerhet	1.46 dB (A)
Vibrationer överförda till handen handtaget	< 2.5 m/s ^2
Osäkerhet	2.0 m/s

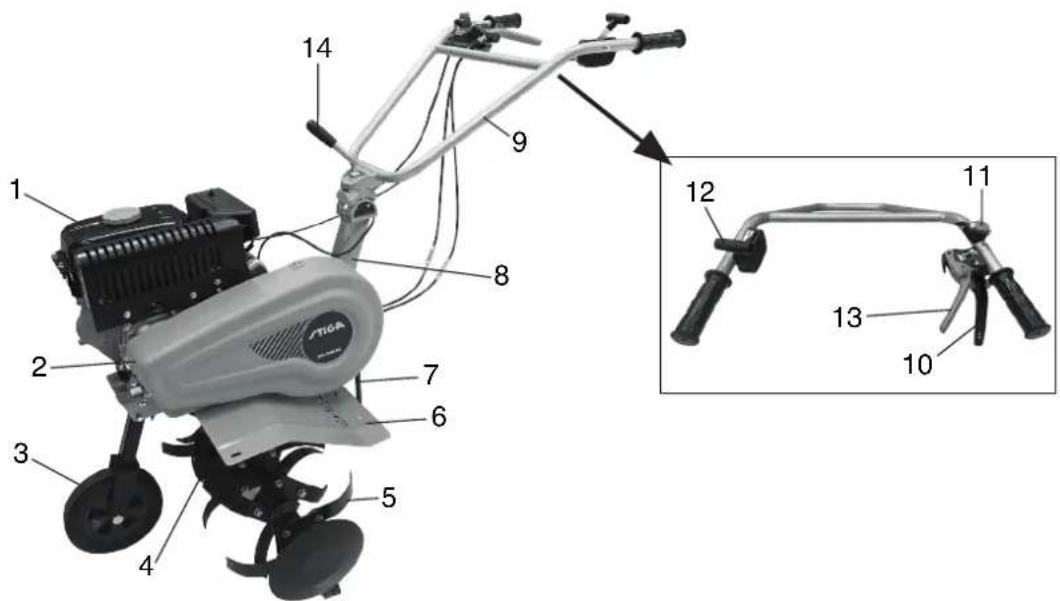

3.2. NAMN PÅ VIKTIGA DELAR OCH KOMPONENTER PÅ KULTIVATORN

Figur 1

1. Bensinmotor
2. Reduktionsläda
3. Dämpningsspak
4. Kopplingshandtag, framåt

5. Kopplingshandtag, back

6. Remskydd

7. Jordbearbetningsblad
8. Konsol
9. Avstängningsrytare

10. Lyftdel

11. Framhjulsenhet

12. Stänkskärm
13. Handtagsrörenhet
14. Gasventilregulator

4. KULTIVATORNS ARBETSSÄTT

Innan varje enskild kultivator lämnar fabriken, har de genomgått ett shakedown-test, men du ska ändå kontrollera maskinens alla mekanismer och justera dem innan du börjar använda maskinen, för optimal arbetsprestanda.

4.1. RUTINKONTROLL

1. Kontrollera motoroljan

Varning!

Motorn ska vara fylld med 0,6 l motorolja. Om motoroljenivån är lägre än den normala när användaren använder motorn kommer motorn att skadas allvarligt!

Varning!

Använd en ren och högkvalitativ motorolja för fyrtaktsmotorer. Användning av smutsig olja eller någon annan typ av motorolja används kommer det att förkorta motorns livslängd.

• Placera motorn horisontellt.
• Skruva ut oljestickan ur motorn och rengör den genom att torka av den (se fig.2).
• För in oljestickan i oljetanken (den ska inte gängas ner).
• Ta upp oljestickan och kontrollera oljenivån. Om oljenivån ligger inom oljestickans markerade område är den OK.
• SAE15W-40 motorolja rekommenderas som ett allround-smörjmedel och lämpar sig för en vanlig omgivningstemperatur (Se tabell 1).

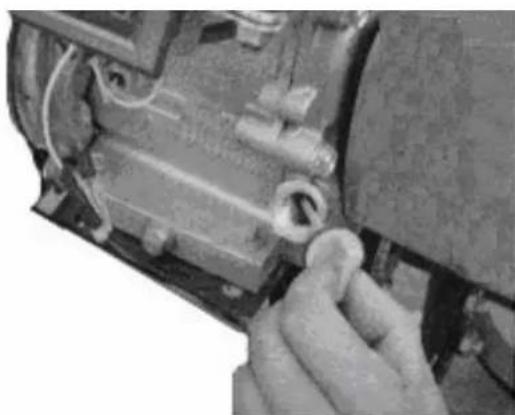

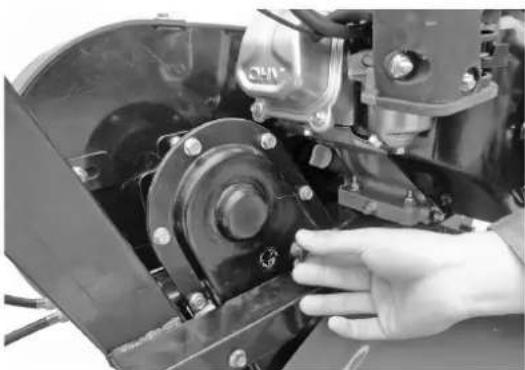

1. Kontrollera smörjmedlet i reduktionslådan

2. Placera kultivatorn på ett horisontellt underlag och skruva ut pluggen (se fig. 4).

3. Det rekommenderas att du fyller på lämpligt smörjmedel i reduktionslådan var 50:e timme.
4. Rekommenderat smörjmedel är kalciumbaserat fett.

Försök aldrig köra motorn utan luftfiltret eftersom det sliter mer på motorn.

4.2. STATUSJUSTERING AV KULTIVATORN

1. Justering av handtagsram

Obs: Innan du justerar höjden på handtagets ram ska du ställa maskinen på ett plant horisontellt underlag för att förhindra att den faller av misstag.

- Lossa lyfthandtaget och välj hålet i ett lämpligt läge, justera sedan handtagets tvärstång till en höjd som motsvarar användarens midja och vrid sedan på lyfthandtaget för att dra åt det (se fig. 5).

1. Justering av jordbearbetningsdjup:
2. Genom att justera dämpningsspakens höjd kan jordbearbetningsdjupet justeras. Om spaken justeras nedåt ökar bearbetningsdjupet och om den justeras uppåt minskar bearbetningsdjupet. (Se fig. 6).

1. Justering och användning av koppling:

Obs: Sänk motorhastigheten innan du använder kopplingen.

- Genom att "koppla in" och "koppla ur" kopplingen kan du kontrollera motorns uteffekt.

- När du håller in kopplingsspaken kopplas kopplingen in och överför motorkraft till kultivatorn och jordbearbetningsbladen börjar rotera (Se fig. 7).

- När användaren släpper kopplingsspaken kopplas kopplingen ur och motorns kraft kan inte överföras till kultivatorn och jordbearbetningsbladen slutar rotera (Se fig. 8).

Obs: Innan du justerar höjden på handtagets ram ska du ställa maskinen på ett plant horisontellt underlag för att förhindra att den faller av misstag.

- Kontrollera först att kopplingskabeln är spänd. Normalt ska kabeln ha en frihetsgrad på 4-8 mm. Om det inte är fallet, lossa läsmuttern och justera kabeln, och dra åt läsmuttern efter avslutad justering (Se fig. 9).

- Vid behov kan du starta motorn för att kontrollera att kopplingen kan kopplas in och ur.

Figur 9

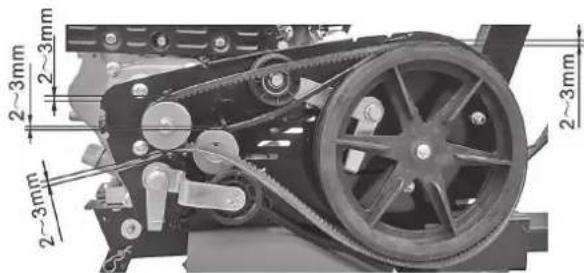

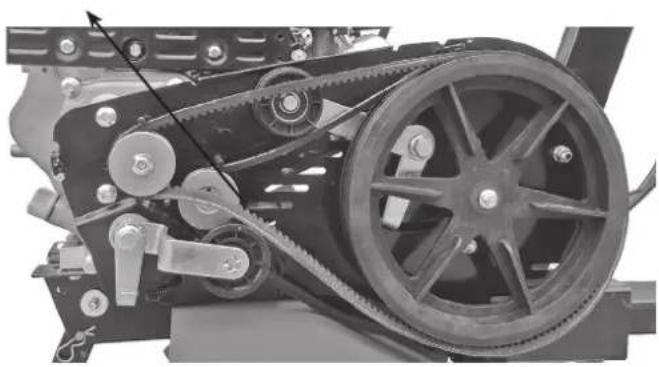

4. Justering av remspänning:

• Om remspänningen inte befinner sig inom det normala spänningsintervallet, måste den justeras. Lossa motorns fyra monteringsbultar (se figur 10 och figur 11).
• När du har lossat motorns fyra monteringsbultar, tryck motorn framåt om remmen är för lös. Om remmen är för spänd, flytta motorn bakåt tills remspänningen är inom det normala intervallet och dra slutligen åt motorns monteringsbultar och anslutningsplattans monteringsbultar (se fig. 12).

5. Justering av gaskabel:

• Tomgång inom normalt hastighetsintervall: 1800±100 v/min; inom högt hastighetsintervall: 3000±50 v/min och det kan justeras med hjälp av en varvräknare.
• Metod för att bekräfta hastighet och justering av hastighet. Justering av gaskabel

Figur 12 Figur 13

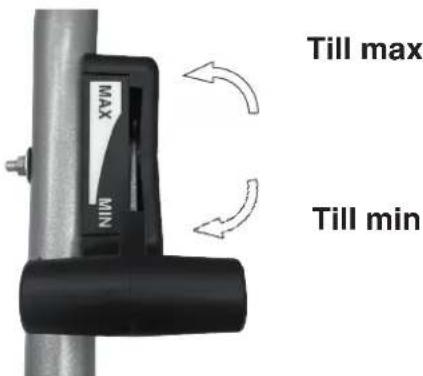

Gasventilregulator

• Vrid gasventilregulatorn på handtagsramen till max. justerbar position utan belastning, och kontrollera om varvtalsräknaren visar att hastigheten är 3600±50, och vrid därefter gasventilregulatorn till min. justerbar position och kontrollera att varvtalsräknaren visar att hastigheten är 1800±100.
• Om hastighetsvärdet som visas av varvtalsräknaren inte ligger inom dessa intervall, måste bensinmotorn justeras.

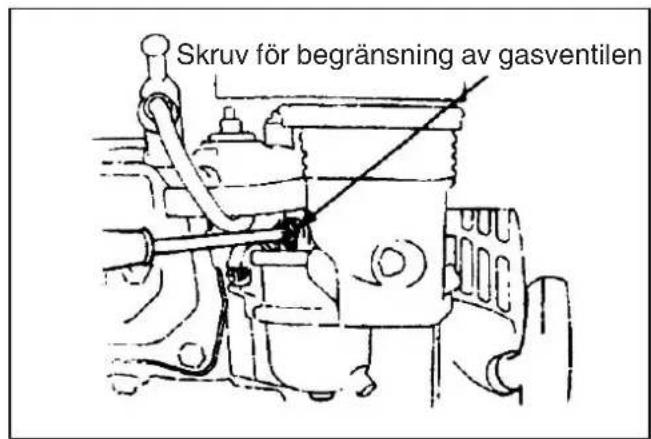

Steg för att justera motorn:

a) Kontrollera om gaskabelns anslutningspunkter har lossnat eller gått av, spänn dem i så fall så att de återgår till sina ursprungliga platser.
b) Vrid gasventilregulatorn på handtagsramen till max. justerbar position utan belastning, och justera därefter hastigheten genom att justera justeringsbulten för bensinmotorns gasdriftsmekanism till korrekt position.
c) Efter långvarig drift kan du behöva justera gaskabelns finjusteringsbult för att justera motorn.

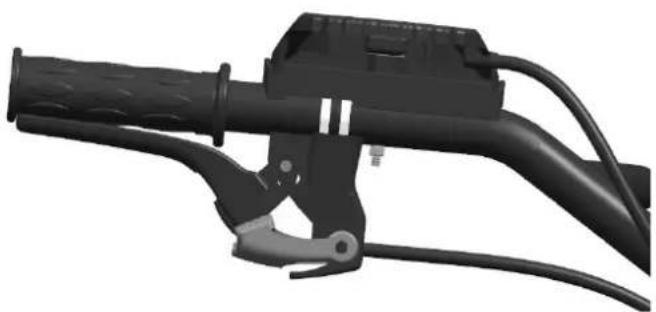

1. Använd kopplingen för backväxeln:

Varning!

Sänk motorhastigheten innan du använder kopplingen för backväxeln.

• Genom att "koppla in" och "koppla ur" kopplingen för backväxeln kan användaren kontrollera motoreffekten.
• När du håller in kopplingsspaken kopplas kopplingen in och överför motorkraft till kultivatorn och jordbearbetningsbladen börjar rotera bakåt (Se fig. 14).

- När användaren släpper kopplingsspaken kopplas kopplingen ur och motorns kraft kan inte överföras till kultivatorn och jordbearbetningsbladen slutar rotera (Se fig. 15).

Obs: När du använder kopplingen för backväxeln ska du vara särskilt uppmärksam på säkerheten. En felaktig justering av kopplingskabeln kommer att påverka produktens normala användning.

1. Justering av framhjul:

2. Justera kultivatorn framhjul till det läge som visas i fig. 15 när den ska köras på en väg.

3. Justera kultivatorn framhjul till det läge som visas i fig. 16 när den ska köras på ett fält.

När du startar motorn ska växelspaken befinna sig i neutralt läge.

Kopplingsspaken ska vara frigjord.

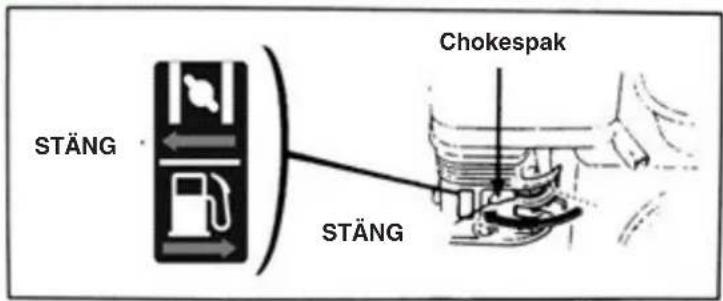

1. Placera chokespaken i STÄNGT läge.

1. Vrid gasventilregulatorn en aning i riktning mot hög hastighet

1. För motorbrytaren till läget ON (öppen).

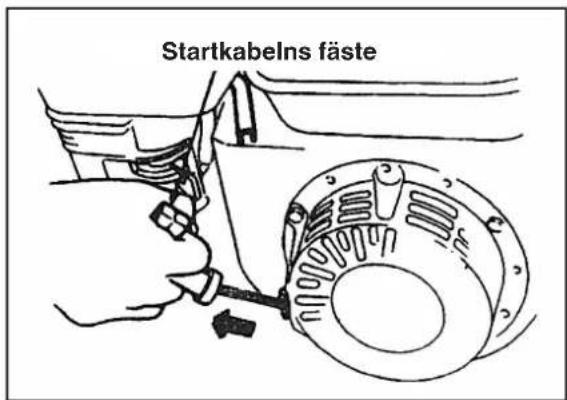

Dra en aning i startsnöret tills du känner ett motstånd, och dra därefter snabbt i startsnöret med stor kraft.

Släpp aldrig spaken abrupt eftersom den kan studsa tillbaka snabbt och skada motorn. Om du ska släppa den, låt den långsamt återgå i riktning mot startsnörets fjädring.

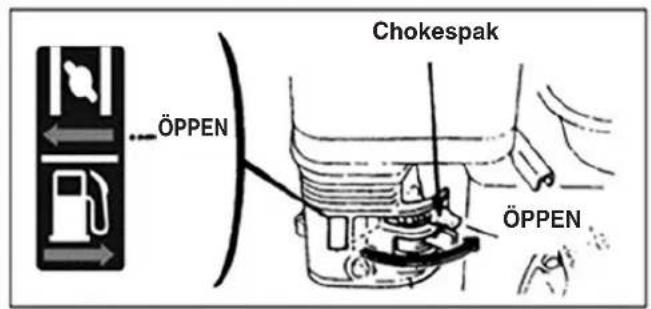

1. När motor har värmt upp, för sakta chokespaken till det ÖPPNA läget.

1. Använd gasventilregulatorn (eller strypventilspaken) för att reglera motorhastigheten till nödvändig nivå.

• I en nödsituation kan motorn stoppas genom att du direkt för motorbrytaren till avstängt läge (OFF).

• Under normala förhållanden stoppar du motorn på följande sätt:

• Tryck gasventilregulatorn till minimiläget.

1. Vrid motorbrytaren till avstängt läge (OFF).

6. UNDERHÅLL AV BENSINMOTOR

Varning!

• Stoppa alltid motorn innan underhåll utförs.
• För att förhindra oavsiktlig start av motorn ska du sätta motorbrytaren i läget OFF (stopp) och dra av sladden som förbinder tändstiftet.
• Kontroll och underhåll av motorn får endast utföras av en auktoriserad distributör, om inte användaren själv har lämpliga verktyg och material för kontroll och underhåll och har förmåga att reparera och underhålla motorn.

Obs: Om du vill bibehålla en god motorprestanda, måste den regelbundet kontrolleras och justeras. Rutinmässigt underhåll garanterar en lång produktlivstid. I följande tabell beskrivs erforderliga underhållsintervall och de komponenter som ska underhållas.

UnderhållscykelEnligt de månader som anges.Eller faktiska drifttimmar, beroende på vilket som inträffar först.		Dagliganvändning	Efter den första månaden eller efter 20 timmar	Varje säsong eller 50:e timme	Varje halvår eller 100:e timme	Varje år eller 300:e timme
Objekt
Motorolja	Kontrollera oljenivån	●
	Byt olja ● ●
Smörjmedel i reduktionslådan (gäller vissa modeller)	Kontrollera smörjmedlet	●
	Fyll på smörjmedel		●	●
Luftfilter	Kontrollera	●
	Rengör	●
Tändstift	Kontrollera och rengör				●
Gnistfångare (tillval) Rengör ●
Bränsletank och filter Rengör ●
Luftventil	Kontrollera - justera					●
Bränslelinje	Kontrollera	Vartannat år (byt vid behov) ●

Obs:

1. Om maskinen används i dammiga miljöer ska underhåll utföras oftare.
2. Montera inte isär motorn såvida du inte har erforderliga verktyg och mekanisk färdighet.

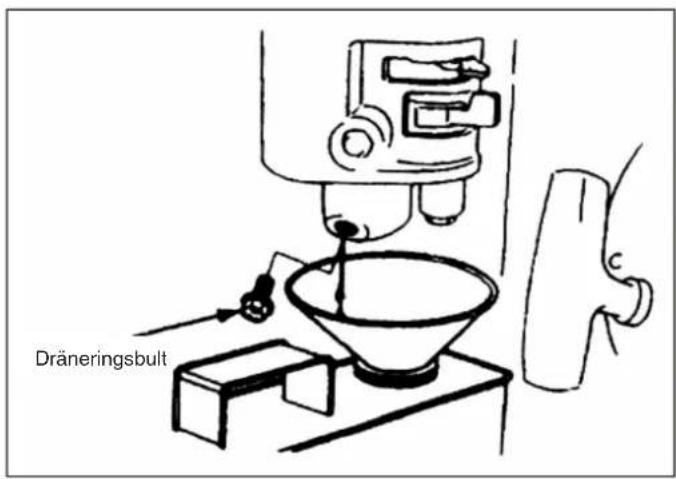

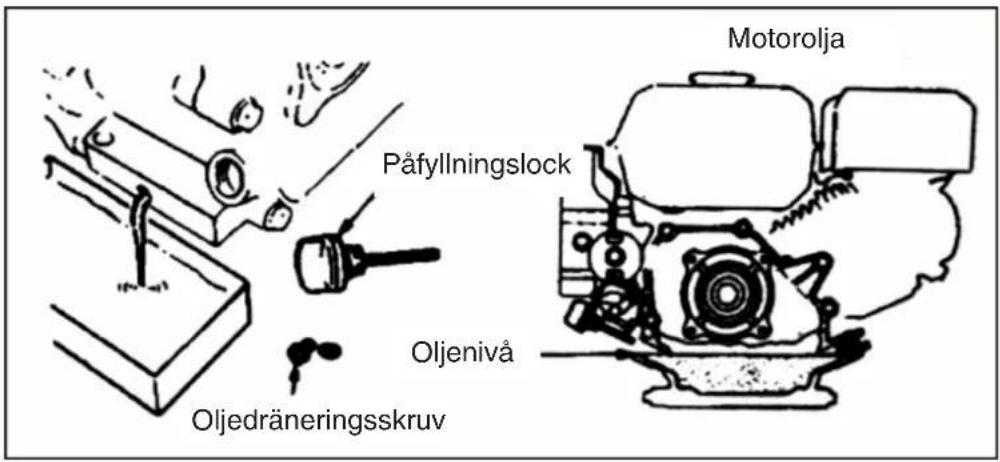

6.1. BYTE AV MOTOROLJA

Tappa ur motoroljan efter uppvärmning av motorn eftersom det underlättar en snabb och fullständig oljedränering.

• Lossa motoroljestickan och oljedräneringsbulten för att dränera motoroljan.
• Skruva tillbaka oljedräneringsbulten och spänn den.
• Fyll på motorn med rekommenderad motorolja och kontrollera motoroljenivån.
  • Sätt tillbaka motoroljestickan.
  • Motoroljans volym ska vara 0,6 l.

6.2. UNDERHÅLL AV LUFTFILTER

Ett smutsigt luftfilter hindrar luft från att komma in i förgasaren. Därför måste luftfiltret rengöras regelbundet för att undvika bristfällig förgasarfunktion. Om motorn används i dammiga miljöer ska underhåll ske oftare.

Varning! Använd aldrig bensin eller rengöringsmedel med låg brännpunkl för att rengöra luftfilterelement eftersom det an leda till brand.

Obs! Kör aldrig motorn utan ett luftfilter, eftersom det orsakar förtida motorslitage.

• Ta isär vingmutter och luftfilterhus och ta ut filterelementet.
• Använd ett oantändligt rengöringsmedel eller ett rengöringsmedel med hög brännpunkt för att rengöra filterelementet och låt det torka.
• Dränk filterelementet med motorolja och pressa sedan ut oljan.
• Sätt tillbaka filterelement och luftfilterhus.

6.3. UNDERHÅLL AV TÄNDSTIFT

Obs: Använd inte tändstift med fel värmeintervall. För att garantera normal motordrift ska tändstiftet ha ett lämpligt avständ och vara utan beläggning.

- Använd en specialhylsnyckel för att ta bort tändstiftet.

• Om motorn precis har stoppat, är ljuddämparen mycket het. Undvik brännsår genom att vara försiktig vid heta temperaturer.
• Rengör tändstiftet. Om den är uppenbart sliten eller om isoleringen har en spricka eller skada ska du byta ut den, om den har för mycket kolavlagring ska du använda en stålborste för att rengöra den.
• Använd en mellanrumsmätare för att mäta tändstiftsavständet, det korrekta värdet ska vara 0,70 till 0,80 mm.
• Kontrollera att tändstiftets bricka är i gott skick. För att undvika felaktig gångning, skruva först in tändstiftet för hand.
• När tändstiftet är helt inskruvat, använd en specialhylsnyckel för att spänna det och brickan under den.

Obs: Om det är ett helt nytt tändstift, spänn tändstiftet ytterligare ett 1/2 varv efter att brickan har tryckts fast ordentligt.

Om tändstiftet har använts, dra åt det ytterligare 1/8 - 1/4 varv efter att brickan tryckts fast ordentligt.

Tändstiftet måste dras åt ordentligt, annars kommer det att upphettas och skada motorn.

Varning!

Om motorn precis har stoppat, är ljuddämparen mycket het. Börja inte arbeta med motorn förrän den har svalnat.

Obs: Gnistfångaren måste underhålls var 100:e timme för att fungera på ett effektivt sätt.

• Lossa två 4 mm skruvar från avgasröret och ta isär avgasröret.
• Lossa de fyra 5 mm-skruvarna från ljuddämparskyddet för att lossa ljuddämparskyddet.
• Lossa 4 mm-skruvarna från gnistfångaren för att lossa den från ljuddämparen.
• Använd en borste för att avlägsna kolbeläggning från gnistfångarens näthölje.

Obs: Gnistfångaren får inte ha sprickor eller vara skadad. Vid sprickor eller skada, byt it gnistfångaren.

6.4. TOMGÅNGSJUSTERING AV FÖRGASAREN

• Starta motorn och låt den värmas upp till normal temperatur.
• Med motorn på tomgång, justera strypventilens gränsskruv för att ställa in den normala tomgångshastigheten.
  Normal tomgångshastighet: 1 800±150 v/min

7. UNDERHÅLL AV KULTIVATORN

På grund av slitage orsakat av drift, friktion och varierande belastning, kan kultivatorns bultar lossa, delar och komponenter kan bli slitna vilket ger en lägre effekt för bensinmotorn, högre bränsleförbrukning och andra fel som påverkar användningen av kultivatorn. För att minimera ovanstående negativa förhållanden, är det nödvändigt att noggrant och regelbundet underhålla kultivatorn så att den hålls i ett gott tekniskt skick och får en längre livstid.

7.1. INKÖRNING

1. Se handboken för information om inkörning av bensinmotorn.
2. En ny eller renoverad kultivator ska först arbeta i en timme utan belastning och sedan arbeta i ytterligare nio timmar, varefter maskinen kan användas för normalt jordbruk.

7.2. TEKNISKT UNDERHÅLL AV KULTIVATOR

Varning!

Innan du utför någon som helst kontroll, rengöring eller underhåll/reglering av apparaten:

• Stanna maskinen och stäng av motorn.

• Se till att alla rörliga delar stannar.
  • Vänta tills motorn har svalnat.

• Underhåll per arbetspass (före och efter varje arbetspass):

a) Lyssna och titta för att kontrollera om det finns några onormala fenomen som onormalt ljud, överhettning, lösa skruvar osv.
b) Kontrollera om det finns något oljeläckage från bensinmotorn.
c) Kontrollera om bensinmotorns oljenivåer ligger mellan de övre och undre markeringarna på oljenivändikatorerna.
d) Var noga med att avlägsna smuts, slem, ogräs och oljefläckar från hela maskinen och dess tillbehör.
e) För ett driftsprotokoll.

1. Underhåll av första nivå (var 150:e driftstimme):

a) Utför alla underhållspunkter för varje arbetspass.
b) Rengör reduktionslådan och byt fett.

1. Underhåll av andra nivå (var 800:e driftstimme):

a) Utför alla underhållspunkter för var 150:e driftstimme.
b) Kontrollera alla växlar och lager, och om något förefaller vara mycket slitet, byt ut det.
c) Om någon av kultivatorns övriga delar och komponenter såsom jordbearbetningsblad eller bultar är skadade ska de bytas ut.

1. Teknisk kontroll och reparation (var 1500-2000:e driftstimme):

a) Montera isär hela maskinen hos en lokal auktoriserad serviceverkstad för att rengöra och inspektera den, och om några delar eller komponenter är mycket slitna, byt ut dem eller reparera dem i tillämpliga fall.

1. Reparation och underhåll av bensinmotorn ska ske enligt anvisningar i handboken..

7.3. TABELL ÖVER MINIKULTIVATORNS TEKNISKA UNDERHÅLL

(ALLA POSTER SOM ÄR MÄRKTA MED √ SKA UNDERHÅLLAS).

ArbetsintervallUnderhälletsinnehåll	Varjedag	Efter 8 driftstimmar med halv belastning	Efter den första månaden eller efter 20 timmar	Efter den tredje månaden eller efter 150 timmar	Varje år eller 1 000:e timme	Vartannat år eller 2 000 timmar
Kontrollera och spänn bultar och muttrar	√
Kontrollera och fyll på ny motorolja	√
Rengör och byt motorolja		(Första gången)	(Andra gången)	(tredje gången och i fortsättningen)
Kontrollera om det förekommer oljeläckage	√
Avlägsna smuts,ogräs och oljefläckar	√
Lös problem	√
Justera driftsdelar √
Spänn remmen (*)	√
Växlar och lager (*) √

(*) Arbeten ska utföras av din återförsäljare eller en auktoriserad serviceverkstad

7.4. LÅNGVARIG FÖRVARING AV MINIKULTIVATOR

Om kultivatorn ska förvaras under en längre tid, ska följande åtgärder vidtas för att undvika rost och sönderfall.

1. Förslut och förvara bensinmotorn enligt anvisningar i handboken till bensinmotorn.
2. Rengör utsidan från smuts och slem.
3. Dränera smörjmedel från växellådan och fyll den med nytt smörjmedel.
4. Applicera anti-korrosionsolja på den omålade delen av icke-aluminumlegeringsytan.
5. Förvara produkten på en välventilerad, torr och säker plats inomhus.
6. Förvara verktyg, kvalitetscertifikat och användarhandboken på ett säkert sätt.

7.5. TRANSPORT

Använd en truck för förflyttning. Gafflarna, på maximal bredd, ska föras in i motsvarande utrymmen på pallen. Maskinens vikt anges på märkplåten. Med transporthjulen (Fig. 1 part. 3) kan jordfräsen ställas på arbetsläget på ett praktiskt och bekvämt sätt. Stäng av motorn innan maskinen transporteras.

8. FELSÖKNING

Om motorn inte startar, kontrollera följande

1. Om motorbrytaren befinner sig i påslaget läge (ON)

2. Om det finns tillräckligt med smörjmedel i maskinen

3. Om bränsleventilen befinner sig i påslaget läge (ON)

4. Om det finns bränsle i bränsletanken

5. Om det kommer bränsle till förgasaren, vilket du kan kontrollera genom att lossa förgasarens dräneringsbult på förgasaren och ställ bränsleventilen i läget ON.

Varning!

Om du råkar spilla ut bränsle, torka noggrant upp det och låt torka innan du kontrollerar tändstiftet eller startar motorn, eftersom utspillt bränsle och dess ångor kan orsaka brand.

1. Om tändstiftet kan skapa en gnista.

a) Ta av tändstiftshättan, rengör den från smuts och lossa därefter tändstiftet.

b) Placera tändstiftshättan över tändstiftet.

c) Låt tändstiftets metallhölje få kontakt med motorns cylinderhuvud. Dra lätt i startmotorn för att kontrollera om det uppstår gnistor. Om det gör det, sätt tillbaka tändstiftet och starta motorn.

1. Om motorn ändå inte startar, låt reparera den i en auktoriserad distributörs verkstad.
