Produkttype	Jordfræser
Mærke	Stiga
Model	SRC 585 RG
Motoreffekt	3,5 kW
Motorhastighed	3300 min⁻¹
Start	Trækstarter
Nettovægt	62,5 kg
Arbejdsbredde	82 cm
Arbejdsdybde	≥ 10 cm (justerbar via glide)
Arbejdshastighed	0,1 - 0,3 m/s
Transmission	Rem og kæde
Rotationshastighed for fræsehoveder	120 tr/min
Målt lydeffektniveau	95,21 dB(A)
Garanteret lydeffektniveau	97 dB(A)
Lydtryksniveau	75,21 dB(A)
Håndoverførte vibrationer	< 2,5 m/s²
Motoroliekapacitet	0,6 L (olie SAE 15W-40)
Tændrørs elektrodeafstand	0,70 - 0,80 mm
Tomgangshastighed	1800 ± 100 tr/min
Maksimal tomgangshastighed	3600 ± 50 tr/min
Luftfiltervedligeholdelse	Hver 50. time (eller 10 timer i støvede forhold)
Motorolieskift	Første gang efter 20 timer, derefter hver 50. time
Langtidsopbevaring	Tøm gearkassens smøremiddel, påfør anticorrosionsolie

Ofte stillede spørgsmål - SRC 585 RG STIGA

Hvordan starter jeg jordfræseren Stiga SRC 585 RG?

1. Sæt gearvælgeren i neutral. 2. Luk chokeren (luftspjældet på "CLOSE"). 3. Drej gashåndtaget helt ud. 4. Sæt kontakten på "ON". 5. Træk langsomt i startsnoren til modstand, træk derefter hurtigt. Når motoren er varm, åbn chokeren.

Hvilken motorolie skal jeg bruge, og hvordan kontrollerer jeg den?

Brug ren SAE 15W-40 4-takts motorolie. For at kontrollere niveauet skal du placere motoren vandret, skrue oliepinden ud, tørre den af, sætte den i uden at skrue, tage den ud og aflæse niveauet. Det skal være inden for det markerede område. Kapacitet: 0,6 L.

Hvordan justerer jeg arbejdsdybden?

Dybden justeres ved at indstille dybdegliden (skoen). Sænk håndtaget for at øge dybden, løft det for at mindske dybden. Se figur 6 i manualen.

Hvordan vedligeholder jeg luftfilteret?

Hver 50. time (eller 10 timer i støvede forhold) rengøres filteret. Fjern vingemøtrikken og huset, tag elementet ud, rengør det med et ikke-brændbart opløsningsmiddel, tør det, mæt det med ren motorolie og pres overskydende olie ud. Start aldrig uden filter.

Hvornår og hvordan skifter jeg motorolie?

Skift olie efter de første 20 timer, derefter hver 50. time. For at tømme olien, varm motoren op, sluk den, skru oliepinden og aftapningsskruen af, opsaml brugt olie, skru aftapningsskruen til, fyld med 0,6 L ny olie og kontrollér niveauet.

Hvordan kontrollerer jeg tændrørs elektrodeafstanden?

Brug en topnøgle til at fjerne tændrøret. Rengør det med en stålbørste, hvis det er tilsodet. Mål afstanden med et følerværktøj: den skal være mellem 0,70 og 0,80 mm. Juster om nødvendigt elektroden. Montér igen ved at spænde i hånden og derefter med nøgle (1/2 omgang for et nyt tændrør).

Hvordan justerer jeg remspændingen?

Løsn motorens 4 møtrikker. Hvis remmen er for løs, skub motoren fremad; hvis for stram, skub den bagud. Når spændingen er korrekt (normalt spil), spænd møtrikkerne. Se figur 10-12 i manualen.

Hvordan bruger jeg bakgear?

Reducer først motorhastigheden. Hold bakgearets koblingshåndtag nede for at aktivere venderen; fræsehovederne vil dreje i den modsatte retning. Slip håndtaget for at frakoble. Forsigtig: gør det sikkert, især i skrånende terræn.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér: 1. Kontakt på "ON". 2. Tilstrækkeligt olieniveau. 3. Brændstofventil åben. 4. Brændstof i tanken. 5. Brændstof når til karburatoren (løsn aftapningsskruen). 6. Tændrør: fjern det, sæt hætten på igen, bring tændrøret tæt på topstykket og træk startsnoren for at kontrollere gnist. Hvis intet, kontakt en forhandler.

Hvordan opbevarer jeg jordfræseren om vinteren?

1. Rengør maskinen. 2. Tøm gearkassens smøremiddel og fyld nyt på. 3. Påfør anticorrosionsolie på umalede dele (undtagen aluminium). 4. Opbevares på et tørt, ventileret sted væk fra åben ild. 5. Lad motoren køle af før opbevaring.

BRUGSANVISNING SRC 585 RG STIGA

Vær særlig opmærksom på de nedenstående oplysninger:

Læs denne arbejds- og vedligeholdelsesmanual grundigt, før du starter og overhold manualen under arbejdet. Hvis man arbejder i henhold til manualen, fungerer vores motorfræser sikkert og pålideligt uden at beskadige udstyr og uden at forårsage alvorlige personskader. Hvis man ikke arbejder i henhold til manualen, kan man komme ud for alvorlige skader eller kvæstelser for udstyret eller egen person.

BEMÆRK: Kontakt virksomhedens lokale forhandler, hvis der opstår problemer med maskinen, eller hvis du har tvivl vedrørende dens funktion.

1. SIKKERHEDSREGLER

1.1. OPLÆRING

a) Læs brugsvejledningen grundigt. Gør dig bekendt med maskinens korrekte funktionsmetode. Lær, hvordan maskinen standses, og hvordan man hurtigt frakobler driftsanordningerne.
b) Det er strengt forbudt at lade børn anvende maskinen! Voksne må kun anvende maskinen efter at have læst manualen grundigt!
c) Sørg for, at ingen anden person eller ting, især børn eller dyr, med potentiel risiko for sikkerheden, befinder sig i arbejdsområdet.

1.2. KLARG∅RINGER

a) Kontrollér arbejdsområdets bund og fjern alle fremmedlegemer.
b) Sæt grebet i frigear, før motoren startes.
c) Maskinen må ikke aktiveres uden egnet beklædning. Hvis arbejdsområdets terræn er glat, skal man bruge skridsikre sko for at forbedre balancen.
d) Brændstoffet, som er yderst antændeligt, skal håndteres varsomt! Vær opmærksom på de nedenstående anvisninger:
1) Brug en egnet beholder til at opbevare brændstoffet.
2) Tanken må aldrig fyldes, när motoren er i gang eller er varm.
3) Vær altid opmærksom, når du fylder tanken udendørs. Undlad at fylde tanken i lukkede omgivelser.
4) Før maskinen startes, strammes tanken prop, og man fjerne rester fra brændstoffet.

e) Undlad at udføre justeringer med tændt motor!

f) Man skal bruge sikkerhedsbriller ifm. enhver procedure eller arbejde på maskinen som f.eks. klargøring og vedligeholdelse.

1.3. FUNKTION

a) Når man starter motoren, skal gearstangen sidde i frigear. Undlad at tilnærme/placere hænder og fødder under de roterende komponenter.
b) Når man arbejder med/kører maskinen over en vej med sten, et fortov eller motorvej, skal man være opmærksom på trafikforholdene for at lægge mærke til potentielle risici! Det er strengt forbudt at transportere personer!
c) Når maskinen støder imod fremmedlegemer, skal motoren straks slukkes, og man skal kontrollere nøje, om motorfræseren er beskadiget. Hvis maskinen er beskadiget, repareres den og arbejdet genoptages.
d) Vær altid opmærksom på vejrforholdene for at forhindre at glide eller falde.
e) Hvis maskinen vibrerer på en unormal måde, slukkes motoren øjeblikkeligt! Find frem til årsagen: unormale vibrationer er normalt tegn på en defekt.
f) Før arbejdspladsen forlades for at reparere, justere, kontrollere eller fjerne genstande, der har sat sig fast mellem klingerne, skal motoren altid slukkes!
g) Hvis operatøren efterlader maskinen uden opsyn, skal vedkommende træffe alle nødvendige foranstaltning som f.eks. frakoble transmissionsakslen, sænke tilbehørets anordninger, placere starchåndtaget i frigear og slukke motoren.
h) Før rengøring, reparation eller kontrol af maskinen skal operatøren slukke motoren og sikre, at de bevægende komponenter er standset.
i) Motorens emissioner er skadelige. Maskinen må ikke anvendes i lukkede omgivelser!
j) Motorfræseren må aldrig aktiveres uden egnet beskyttelsesudstyr, uden afskærmninger eller andre beskyttelsesanordninger placeret korrekt!
k) Maskinen skal holdes langt væk fra børn eller dyr, når den er i brug.

I) Maskinen må ikke overbelastes med for dyb jordbearbejdning eller for høj hastighed.
m) Undlad at bruge maskinen ved høj hastighed på glatte veje. Pas på, når du kører i bakgear!
n) Lad ikke andre personer nærme sig den tændte maskine.
o) Man må kun bruge anordninger og tilbehør til udstyr (som kontravægt), som er autoriseret af producenten.
p) Undlad at bruge motorfræseren, hvis udsynet er begrænset eller lysforholdene er ringe.
q) Vær opmærksom, når du arbejder i et terræn med hård jord, da klingerne kan sættes sig fast i jorden og slynge maskinen fremad. Hvis dette skulle ske, efterlades plovjernene, og man må ikke forsøge at kontrollere maskinen.
r) Undlad at bruge motorfræseren på meget hældende terræn.
s) Pas på, at maskinen ikke vælter, når du kører på hældende terræn, opad bakke eller nedad bakke.

1.4. REPARATION, VEDLIGEHOLDELSE OG OPMAGASINERING

a) Opbevar maskinen, anordningerne og tilbehørets udstyr, heriblandt batteriet, under sikre arbejdsforhold. Om muligt frakobles batteriet, før man stiller maskinen væk for at forhindre, at det fryser, og det skal oplades delvist efter behov.
b) Med forudbestemte intervaller skal man kontrollere, at redskaberne til skæring, motoren osv. er fastgjort korrekt for at sørge, at maskinen fungerer på en sikker måde.
c) Opbevar maskinen i lukkede omgivelser og altid væk fra flammer. Motoren skal køle af, inden maskinen stilles væk.
d) Hvis motorfræseren ikke bruges over længere tid, er det vigtig at gemme vejledningen.
e) Undlad at reparere maskinen, hvis du ikke sidder inde med de egnede instrumenter og brugsvejledningen til at afmontere, samle og reparere maskinen.

Man kan komme alvorligt til skade, hvis man ikke er opmærksom på de følgende symboler. Læs symbolerne i manualen og sikkerhedsreglerne grundigt.

Hvis symbolerne løsnes eller ikke længere kan læses, kontaktes forhandleren for at udskifte dem.

Læs vejledningerne, før maskinen bruges.

FARE! Motorerne udleder kulilte.

FARE! Brændstoffet er antændeligt og eksplosivt.

ADVARSEL!

FARE! Hold afstand fra de varme overflader.

FARE! Hold hænder og fødder langt fra de roterende dele.

FARE! Hold arbejdsområdet frit for personer, børn og dyr.

FARE! Drejende rotor. Hold altid afstand fra fræserne

3. KORT INTRODUKTION TIL MOTORFRÅESEREN

3.1. TEKNISKE HOVEDPARAMETRE

Effekt 3,5 kW
Motoromdrejninger	3300 min ^-1
Start Start med træk
Netto-/bruttovægt 262.5 kg
Jordbearbejdningens bredde 82 cm
Jordbearbejdningens dybde ≥ 10 cm
Driftshastighed 0,1~0,3 m/s
Transmission Med rem og kæde
Rotationshastighed 120 o/min
Målt lydeffektniveau	95.21 dB (A)
Usikkerhed	2.0 dB (A)
Garanteret lydeffektniveau	97 dB (A)
Lydtryksniveau	75.21 dB (A)
Usikkerhed	1.46 dB (A)
Vibrationer overført til hånden	< 2.5 m/s ^2
Usikkerhed	2.0 m/s

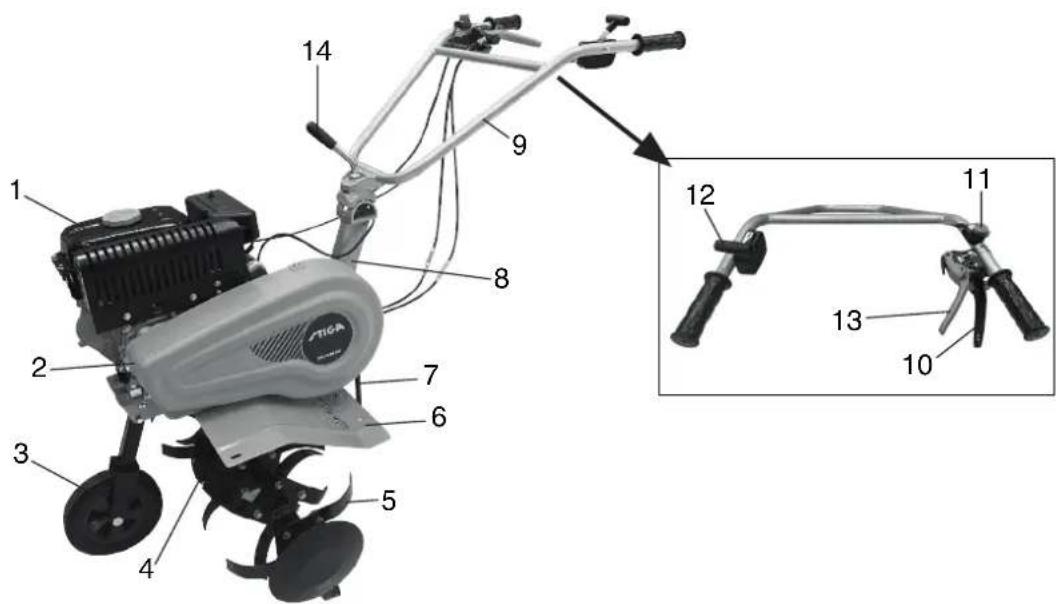

3.2. MOTORFRAESERENS VIGTIGSTE DELE OG KOMPONENTER

Figur 1

1. Benzinmotor
2. Reduktionskasse
3. Dybdeskinne
4. Koblingsgreb, fremad

5. Koblingsgreb, bakgear

6. Rembeskyttelse

7. Fræser
8. Bøjle
9. Frakoblingsgreb

10. System til højderegulering

11. Transporthjul

12. Skærm
13. Plovjern
14. Accelerationsgreb

4. MOTORFRÆSERENS FUNKTION

Før enhver motorfræser forlader fabrikken, undergår den en forudgående tilkøring. Operatøren skal under alle omstændigheder kontrollere alle maskinens mekanismer og justere dem før brug.

4.1. ALMINDELIGE KONTROLLER

Motoren skal fyldes med 0,6 l motorolie. Hvis olieniveauet er lavere, när operatøren bruger motoren, vil den blive alvorligt beskadiget.

Advarsel!

Brug motorolie der er ren og af høj kvalitet til firetaktsmotorer. Brug af uren olie eller motorolie af enhver anden type reducerer motorens levetid.

• Placer motoren i vandret position
• Skru målepinden til kontrol af olieniveauet ud og rens den ved at tørre den af (se Fig. 2).
• Indsæt målepinden til kontrol af olieniveauet i oliebeholderen (de gevindskårne dele skal ikke skrues i)
• Træk målepinden til kontrol af olieniveauet ud for at kontrollere niveauet. Hvis det ligger inden for området vist på pinden, er niveauet i orden.
• Motorolien SAE15W -40 er et generelt smøremiddel, og er egnet til de mest normale omgivelsestemperaturer (Se tabel 1).

1. Kontrollér smøremidlet i reduktionskassen

2. Placer motorfræseren på en vandret overflade og tag proppen af (se Fig.4).

3. Vi anbefaler at efterfylde reduktionskassen med egnet smøremiddel hver 50 timer.
4. Det anbefalede smøremiddel er fedtstof baseret på kalcium.

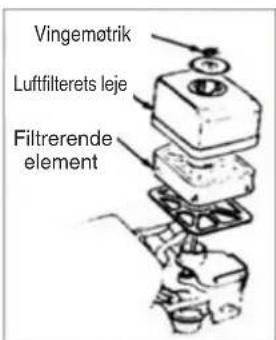

1. Kontrol af luftfilter

Advarsel!

Undlad at starte motoren uden luftfilter, ellers slides motoren hurtigere.

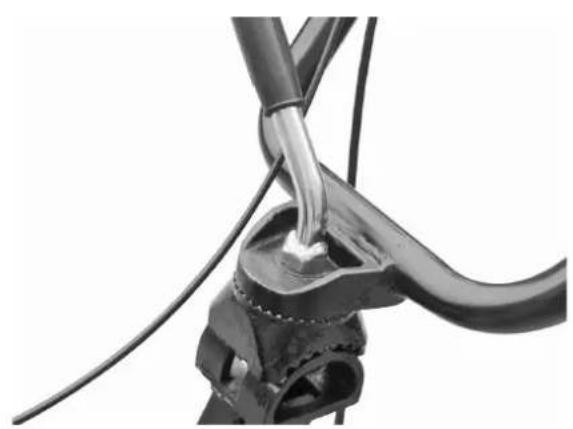

4.2. REGULERING AF MOTORFRÆSEREN

Bemærk: Før plovjernenes højde justeres, placeres maskinen vandret på et plant terræn for at forebygge utilsigtede fald.

- Løsn plovjernenes registreringsskrue og vælg hullet i den egnede position. Reguler plovjernenes krydsstang indtil højde på operatørens talje, og drej så registreringsskruen for at stramme den (se Fig. 5).

1. Regulering af jordbearbejdningens dybde:

- Reguler jordbearbejdningens dybde ved at justere skinnens dybde. Ved at sænke grebet øges jordbearbejdningens dybde og ved at løfte grebet mindskes jordbearbejdningens dybde. (Se Fig. 6).

3. Regulering og brug af koblingen:

Bemærk: før koblingen bruges, sænkes motorhastigheden.

- Når operatøren holder på koblingens greb, tilkobles koblingen, overfører strøm til motorfræserens motor og fræserne begynder at dreje (Se Fig. 7).

- Når operatøren slipper koblingens greb, frakobles koblingen, strømmen overføres ikke til motorfræseren og fræserne holder op med at dreje (Se Fig. 8).

Bemærk: Før plovjernenes højde justeres, placeres maskinen vandret på et plant terræn for at forebygge utilsigtede fald.

- Man skal først og fremmest kontrollere koblingskablers spænding. Normalt skal kablet have et spillerum på 4-8 mm. I modsat fald løsnes fæstemøtrikken og kablet reguleres. Efter reguleringen strammes låsemøtrikken (Se Fig. 9).

- Om nødvendigt kan operatøren starte motoren for at kontrollere, om koblingen indkobles og frakobles korrekt.

Figur 9

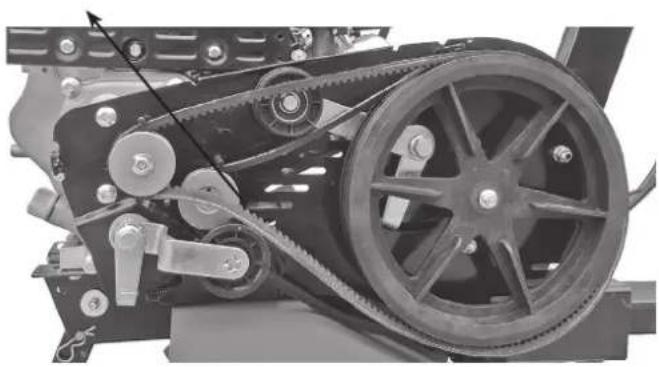

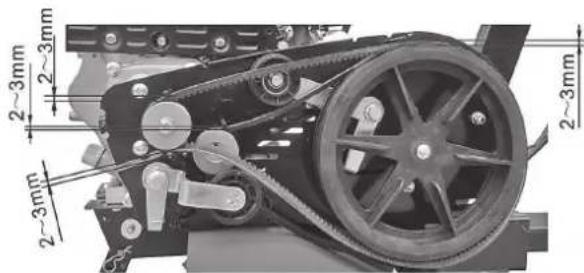

4. Regulering af remspændingen:

• Hvis remspændingen ikke ligger inden for de normale spændingsgrænser, skal den reguleres. Løsn motorens 4 møtrikker (Se Fig. 10 og 11).
• Efter motorens fire møtrikker er blevet løsnet, og remmen er for løs, skubbes motoren fremad. Hvis remmen er for spændt, skubbes motoren bagud, indtil remspændingen ligger inden for den normale grænser. Endelig strammes motorens møtrikker og tilkoblingspladen (Se Fig. 12).

5. Regulering af accelerationskabel:

• Normal hastighed: 1800±100 o/min; øget hastighed: 3000±50 o/min. Hastigheden kan reguleres med en omdrejningstæller.
• Funktion til kontrol og regulering af hastighed. Regulering af accelerationskabel

Figur 12 Figur 13

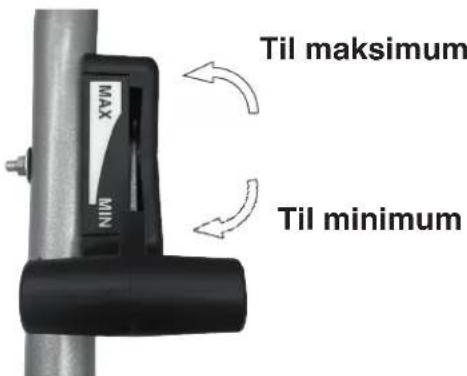

Accelerationsgreb

• Drej accelerationsgrebet på plovjernet til maksimum uden last og kontrollér, om omdrejningstælleren viser en hastighed mellem 3600±50 o/min. Drej så accelerationsgrebet til minimum kontrollér, om omdrejningstælleren viser en hastighed mellem 1800±100 o/min.
• Hvis omdrejningstællerens viste hastighed ikke ligger inden for de viste grænser, skal motoren reguleres.

Sådan reguleres motoren:

a) Kontrollér, om accelerationskablets forbindelser er løse eller skåret over. Hvis ja, strammes de på ny.
b) Drej accelerationskablet på plovjernet til maksimum uden last, og juster så hastigheden ved at regulere møtrikkerne til motorens accelerationsmekanisme til den egnede position.
c) Efter mange times arbejde kan operatøren regulere accelerationskablets møtrikker for at regulere motoren.

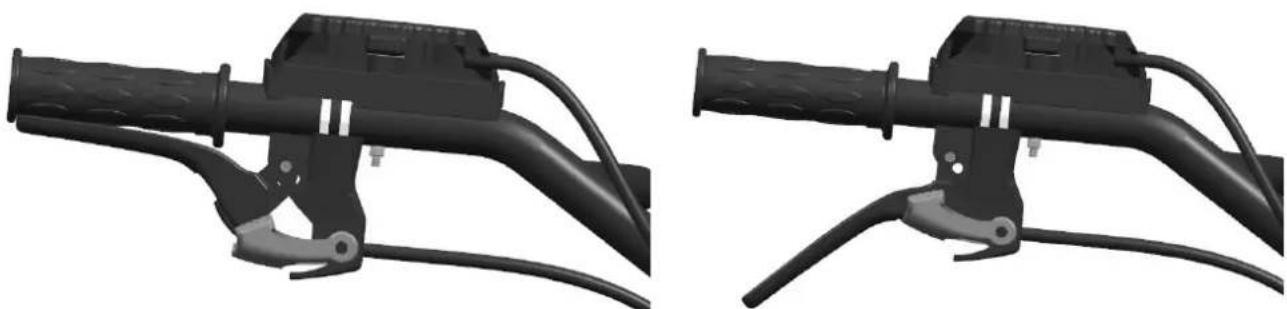

Før grebet til bakgearet bruges, sænkes motorhastigheden.

• Ved at indkoble og frakoble grebet til bakgear kan operatøren kontrollere motoreffekten.
• Når operatøren holder på koblingens greb, tilkobles koblingen, overfører strøm til motorfræserens motor og fræserne begynder at dreje imod uret (se Fig. 14).

- Når operatøren slipper koblingens greb, frakobles koblingen, strømmen overføres ikke til motorfræseren og fræserne holder op med at dreje (Se Fig. 15).

Bemærk: Man skal arbejde forsigtigt, när man bruger grebet til bakgear. En forkert regulering af koblingskablet kompromitterer produktets normale brug.

7. Regulering af transporthjul:

• Reguler motorfræserens ekstra hjul i positionen, vist på Fig. 15, når man arbejder på vej.
• Reguler motorfræserens ekstra hjul i positionen, vist på Fig. 16, när man arbejder på en mark.

Før motoren startes, skal gearstangen sidde i frigear. Koblingsgrebet skal være sluppet.

1. Placer motorens afbryder på ON (åben).

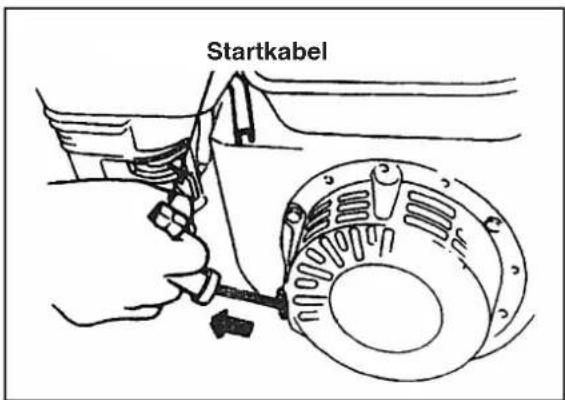

Træk let i startmotorens kabel, indtil du mærker en modstand, og træk det så hurtigt ud ad til og med kraft.

Grebet må ikke pludseligt slippes, da det kan springe tilbage og ramme og beskadige motoren. Det skal føres langsomt langs startkablet for at slippe det.

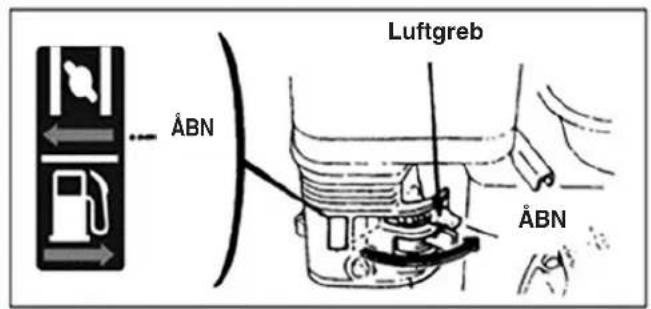

1. Efter motoren er varmet på, skubbes luftgrebet langsomt mod OPEN (åbn).

1. Brug accelerationsgrebet (eller reguleringsventilens greb) for at regulere motorhastigheden til det påkrævede niveau.

5.2. SÅDAN STANDSES MOTOREN

• I nødstilfælde kan motoren standses ved at dreje motorafbryderen direkte på OFF.

• Under normale forhold skal man følge nedenstående trin for at slukke motoren:

• Skub accelerationsgrebet mod minimum.

1. Drej motorens afbryder på OFF.

6. VEDLIGEHOLDELSE AF BENZINMOTOR

Advarsel!

• Stands motoren før vedligeholdelsen.
• Placer motorens afbryder på OFF (standset) for at undgå utilsigtet start af motoren, og afbryd tændrørets forbindelseslinje.
• Kontrol og vedligeholdelse af motoren må kun udføres af en autoriseret forhandler, med mindre brugeren selv er i besiddelse af de egnede instrumenter og materiale til kontrollen og vedligeholdelsen, og er i stand til at reparere og foretage vedligeholdelse af motoren.

Bemærk: Hvis man vil bevare motorens gode ydeevne, skal den kontrolleres og reguleres jævnligt. Den jævnlige vedligeholdelse garanterer en lang levetid for produktet. I den følgende tabel beskrives de påkrævede vedligeholdelsesintervaller og de komponenter, der skal vedligeholdes.

VedligeholdelsescyklusMånedligt.Pr. effektive brugstimer,hvis under en måned.		Dag-ligbrug	Efter denførstemåned/efter20 timer	Hversæson/hver50 timer	Hver 6måneder/hver 100timer	Hvert år/hver 300timer
Komponent
Motorolie	Kontrol afolieniveau	●
	Olieskift ● ●
Smøremiddel i reduktionskassen(relevant for visse modeller)	Kontrol afsmøremiddel	●
	Efterfyldningsmøremiddel		●	●
Luftfilter	Kontrol	●
	Rengøring	●
Tændrør	Kontrol ogrengøring				●
Gnistfang(ekstraudstyr)	Rengøring				●
Brændstoftank og-filter	Rengøring			●
Luftventil	Kontrol/regulering					●
Brændstoflinje Kontrol Hvert andetår (udskift efter behov) ●

Bemærk:

1. Hvis maskinen bruges i støvede omgivelser, øges vedligeholdelseshyppigheden.
2. Brugeren kan ikke afmontere motoren, hvis vedkommende ikke sidder inde med egnede instrumenter og de mekaniske kompetencer til reparationen.

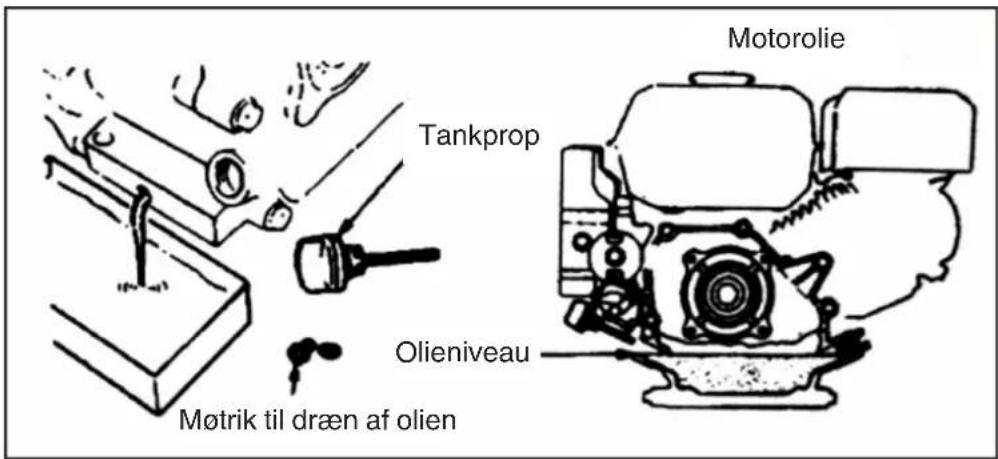

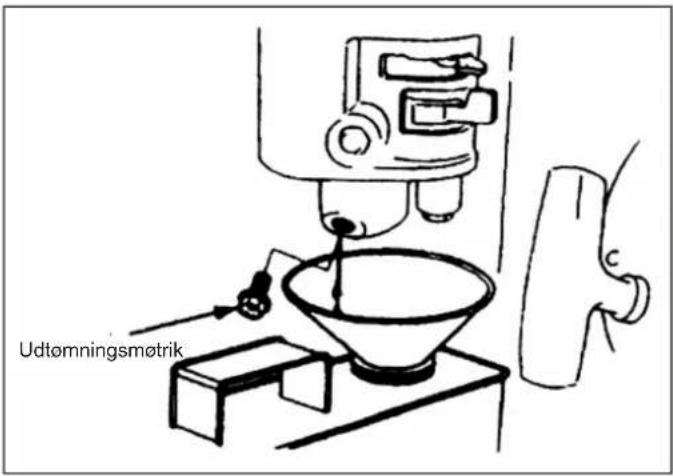

6.1. SKIFT AF MOTOROLIE

Dræn motorolien efter opvarmning af motoren for at sikre en hurtig og komplet udtømning af olien.

• Skru målepinden til kontrol af motorens olieniveau og møtrikken til udtømning af olien af for at dræne motorolien.
• Skru møtrikken til udtømning af olien i og stram den.
• Fyld motoren med den specifikke olie, og kontrollér olieniveauet.
• Sæt oliens målepind tilbage.
• Motorens oliemængde skal være 0,6 l.

6.2. VEDLIGEHOLDELSE AF LUFTFILTERET

Et beskidt luftfilter tilstopper luftpassagen i karburatoren. Luftfilteret skal vedligeholdes jævnligt for at undgå skader på karburatoren. Hvis motoren arbejder i støvede omgivelser, øges vedligeholdelseshyppigheden.

Advarsel!

Brug aldrig benzin eller opløsningsmiddel med lavt antændingspunkt til at rense luftfilteret, da det kan forårsage brande.

VEDLIGEHOLDELSE AF LUFTFILTER

Rengør hver 50 timer (eller hver 10 timer ved brug under særligt støvede forhold) i et egnet opløsningsmiddel, og lad tørre. Dyb herefter i ren motorolle, indtil fuld, og vrid så den overskydende olie af.

Bemærk: Start aldrig motoren uden luftfilter. Det kan medføre hurtigt slid af motoren.

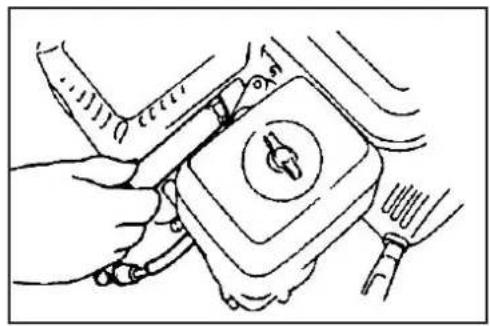

• Afmonter vingemøtrikken og luftfilteret leje, og fjern det filtrerende element.
• Brug et rensemiddel, der ikke er brandfarligt eller med lavt antændingspunkt til at rense det filtrerende element, og lad det tørre.
• Dyp det filtrerende element i motorolien, og tør så den overskydende olie af.
• Genmonter det filtrerede element og luftfilterets leje.

6.3. VEDLIGEHOLDELSE AF TÆNDR∅RET

Bemærk: Brug aldrig et tændrør med forkert varmeinterval. Afstanden mellem tændrørets elektroder skal være passende og uden aflejringer for at sikre normal start af motoren.

- Brug en speciel unbrakonøgle til at frakoble tændrøret

• Hvis motoren lige er standset, vil udstødningsrøret være meget varmt. Hold afstand fra høje temperaturer for at forhindre forbrændinger.
• Kontrollér tændrøret. Hvis det er slidt eller har revner eller skader, skal det udskiftes. Hvis der findes mange kulaflejringer, bruger man en metalbørste til at rengøre det.
• Brug et søgeblad til at måle afstanden for tændrørets elektroder: den korrekte værdi skal være mellem 0,70 og 0,80 mm.
• Kontrollér om tændrørets spændskive er intakt. Brug en hånd til at skrue tændrøret i for at undgå at ødelægge gevindet.
• Efter tændrøret er skruet helt i bund, bruger man en speciel unbrakonøgle til at stramme tændrøret og den nederste spændskive.

Bemærk: Hvis tændrøret er nyt, strammes det endnu en halv omgang, efter man har trykket hårdt på spændskiven.

Hvis tændrøret er brugt, strammes det 1/8-1/4 omgang, efter man har trykket hårdt på spændskiven.

Tændrøret skal være helt stramt, da det ellers opvarmes og beskadiger motoren.

Advarsel!

Hvis motoren lige er standset, vil udstødningsrøret være meget varmt. Rør ikke ved motoren, før den er kølet af.

Bemærk: Gnistfanget skal vedligeholdes hver 100 timer for at sikre et effektivt arbejde.

- Løsn to skruer på 4 mm fra udstødningsrøret, og afmontér det.

- Løsn fire skruer på 5 mm fra lyddæmperen for at afmontere lyddæmperen.

- Brug en børste til at fierne kulaflejringerne fra gnistfangets beskyttelsesnet med smalle masker.

Bemærk: Gnistfanget må ikke have revner eller skader. I modsat fald udskiftes gnistfanget.

6.4. REGULERING AF KARBURATOREN TIL TOMGANG

Grundet slitage som skyldes starten, brugen af koblingen og de forskellige laster, kan motorfræserens møtrikker løsne sig. Komponenterne kan slides pga. benzinmotorens lave effekt, forhøjede brændstofforbrug og andre defekter, der kan kompromittere brugen af motorfræseren. For at begrænse denne mulighed, er en nøjsom vedligeholdelse og regulering af motorfræseren påkrævet, så den kan bevare gode tekniske forhold og have en længere levetid.

7.1. INDK∅RING

1. Rådfør med manualen for oplysninger vedrørende benzinmotorens indkøring.
2. En ny eller brugt motorfræser skal fungere en time uden last, dernæst i endnu 9 timer, og kan til slut anvendes til de normale procedurer.

7.2. TEKNISK VEDLIGEHOLDELSE AF MOTORFRÆSEREN

Før der udføres nogen form for kontrol, rengøring eller vedligeholdelses-/indstillingsindgreb på maskinen:

• Stands maskinen og sluk motoren.
• Sørg for, at alle bevægende komponenter er standset.

• Vent til motoren er afkølet.

• Vedligeholdelse på skift (før og efter hvert arbejdsskift):

a) Lyt og hold øje med, om der findes unormale fænomener som støj, overophedning, løse møtrikker osv.
b) Kontrollér, om der findes olieudslip fra benzinmotoren.
c) Kontrollér, at benzinmotorens olieniveauer ligger mellem niveauindikatorens øverste og nederste mærke.
d) Fjern hurtigt snavs, mudder, græs og oliepletter på maskinen og dens tilbehør.
e) Bevar registrer over landbrugsaktiviteterne.

1. Vedligeholdelse på første niveau (hver 150 arbejdstimer):

a) Udfør hver vedligeholdelsespassage for hvert skift.
b) Rengør reduktionskassen og skift smøremiddel

1. Vedligeholdelse på andet niveau (hver 800 arbejdstimer):

a) Udfør hver vedligeholdelsespassage pr. 150 arbejdstimer.
b) Kontrollér tandhjulene og lejerne. Hvis et af dem er meget slidt, udskiftes det.
c) Hvis en af motorfræserens dele eller komponenter, som f.eks. fræserne eller møtrikkerne er beskadiget, skal de udskiftes!

1. Reparation og tekniske kontroller (hver 1500-2000 arbejdstimer):

a) Få maskinen adskilt hos en lokal autoriseret forhandler for rengøringen og kontrollen. Hvis en af delene eller komponenterne er meget slidt, skal de udskiftes eller repareres.

1. Reparation og vedligeholdelse af benzinmotor skal udføres i henhold til manualen.

7.3. TABEL TIL TEKNISK VEDLIGEHOLDELSE AF DEN LILLE MOTORFRÆSER

(MENUPUNKTET MED √ SKAL VEDLIGEHOLDES)

ArbejdsintervalTypen af vedligeholdelse	Hver dag	Efter 8 arbejdstimer med middelstor last	Efter den første måned/efter 20 timer	Efter den tredje måned/efter 150 timer	Hvert år/hver 1.000 timer	Hvert 2. år eller 2.000 timer
Kontrol og stramning af skruer og møtrikker	√
Kontrol og efterfyldning af ny motorolie	√
Rengøring og skift af motorolie		(Første gang) (Anden gang)		(tredje gang og efterfølgende)
Kontrollér olieudslip	√
Rengør snavs, græs og oliepletter	√
Problemløsning	√
Regulering af funktionsmæssige komponenter	√
Remspænding (*)	√
Tandhjul og lejer (*) √

(*) Indgrebet skal udføres af forhandleren eller et specialiseret servicecenter

7.4. LANGVARIG OPMAGASINERING AF DEN LILLE MOTORFRÆSER

Hvis den lille motorfræser skal opmagasineres i længere tid, implementeres de følgende foranstaltninger for at undgå rust og udhuling.

1. Forsegl og sæt benzinmotoren væk, som angivet i forudsætningerne fra benzinmotorens instruktionsbog.
2. Rengør snavs og mudder fra overfladen.
3. Dræn smøremidlet fra gearkassen, og fyld den med nyt smøremiddel.
4. Anvend olie mod korrosion på overfladens ulakerede dele, som ikke er aluminiumslegering.
5. Opbevar produktet på et sikkert sted, der er lukket, velventileret og tørt.
6. Opbevar instrumenterne, kvalitetscertifikatet og betjeningsvejledningen sammen med maskinen.

7.5. TRANSPORT

En gaffeltruck bør anvendes til at flytte maskinen. Gaflen skal åbnes så meget som muligt og indsættes i pallen. Maskinens vægt er anført på producentens datablad sammen med anden teknisk information. Motorkultivatoren kan transporteres ved hjælp af transporthjulet (Fig. 1 part. 3). Sluk for motoren inden maskinen transporteres.

8. L∅SNING AF PROBLEMERNE

Hvis motoren ikke kan startes, skal man kontrollere:

1. at motorens afbryder sidder på ON;
2. at der er nok smøremiddel i maskinen;
3. at brændstoffets ventil sidder på ON;
4. at der er brændstof i tanken;
5. at brændstoffet når karburatoren. For at kontrollere dette, kan brugeren løsne karburatorens udtømningsmøtrik og placere brændstofventilen på ON.

Advarsel!

Hvis der løber brændstof ud, fjernes det omhyggeligt og skal tørre, før tændrøret kontrolleres eller motoren startes, da brændstoflækage og dennes dampe kan forårsage en brand.

1. at tændrøret genererer gnisten.

a) Tag proppen af tændrøret, fjern støvet og afbryd tændrøret.
b) Monter tændrørets prop på tændrøret.
c) Slut tændrørets metalhus til motorens topstykke. Træk let i startmotoren for at kontrollere, at der frembringes gnister. Hvis dette sker, genmonteres tændrøret og motoren startes.

1. Hvis motoren stadig ikke starter, skal den repareres hos en autoriseret forhandler.

Om de motor af te stellen:

MERK: Hvis det er noen problemer med maskinen, eller hvis du er i tvil om hvordan den fungerer, kan du kontakte bedriftens lokale forhandler.

1. SIKKERHETSREGLER

1.1. OPPLÆRING

Hvis du ikke tar hensyn til følgende symboler, kan du bli alvorlig skadet. Les symbolene i håndboken og sikkerhetsbestemmelsene nøye.

Hvis symbolene løsner eller er uleselige, kan du kontakte forhandleren for å få dem byttet ut med nye.

- Kontroller først og fremst spenningen ved clutchkabelen. Normalt må kabelen ha en toleranse på 4-8 mm. Hvis dette ikke er tilfelle, løsne festemutteren og juster kabelen. Stram til låsemutteren etter justeringen (Se Fig. 9).

Merk: Hvis tennpluggen er ny, må du stramme tennpluggen en halv omgang etter at du har presset skiven godt.

Hvis tennpluggen er brukt, må du stramme tennpluggen en 1/8-1/4 omgang etter at du har presset skiven godt.

Tennpluggen må strammes ordentlig, ellers vil den bli varmet opp og skade motoren.

Advarsel!

Hvis motoren nettopp har stoppet, vil lyddemperen være veldig varm. Ikke utfør arbeid på motoren før den er avkjølt.

Merk: Gnistfangeren må ikke ha sprekker eller skader. Skift ut gnistfangeren om nødvendig.

6.4. JUSTER FORGASSEREN VED TOMGANG

Hvis motoren ikke kan startes, kontroller:
