Termék típusa	Radiális gérfűrész
Márka	Scheppach
Modell	HM216SPX
Névleges feszültség	220-240 V~ 50 Hz
Névleges teljesítmény S1	1700 W
Teljesítmény S6 25%	2000 W
Üresjárati fordulatszám	800 min⁻¹
Fűrészlap	ø210 x ø30 x 2,6 mm, 24 fog
Vágási szélesség 90°-nál	340 x 65 mm
Vágási szélesség 45°-nál	240 x 65 mm
Döntési tartomány	-45° / 0° / +45°
Gér tartomány	0°-tól 45°-ig balra
Védelmi osztály	II (kettős szigetelés)
Súly	kb. 12,15 kg
Lézer	2. osztály, 650 nm, <1 mW
Hangnyomásszint	96,5 dB(A) (bizonytalanság 3 dB)
Hangteljesítményszint	109,5 dB(A) (bizonytalanság 3 dB)
Mozgó védőburkolat	Igen
Szorítóberendezés	Igen, szorítóval
Forgácszsák	Igen
Radiális vezetés	Igen, reteszeléssel
Hosszütköző	Igen, kihajtható
Oldalsó kihúzható támaszok	Igen, 2 db

Gyakran ismételt kérdések - HM216SPX SCHEPPACH

Hogyan szereljem össze a Scheppach HM216SPX radiális gérfűrészt?

Óvatosan vegye ki a gépet a csomagolásból. Szilárdan rögzítse egy stabil munkapadon a rögzítő asztal 4 rögzítőfuratán keresztül. Lazítsa meg az előre szerelt borulásgátló védelmet, húzza ki teljesen, majd rögzítse újra. Állítsa be az asztallap beállítócsavarját a borulás elkerülése érdekében. Szerelje fel a szorítókat és az oldalsó kihúzható támaszokat. Ellenőrizze, hogy minden burkolat és biztonsági berendezés a helyén van.

Hogyan állítsam be a vágási szöget?

A gér beállításához lazítsa meg a forgóasztal reteszelő fogantyúját, húzza meg a reteszelő kart, forgassa el az asztalt a kívánt szögbe (0°-tól 45°-ig balra vagy jobbra), majd húzza meg újra a fogantyút. A döntéshez lazítsa meg a fej rögzítőcsavarját, döntse el a fejet a kívánt szögig (0°-tól 45°-ig balra), majd húzza meg a csavart. Használja a skálákat és mutatókat a pontos beállításhoz.

Hogyan cseréljem ki a fűrészlapot?

Húzza ki a gépet. Emelje fel a fűrészfejet felső állásba, és rögzítse a rögzítőcsavarral. Lazítsa meg a védőburkolat rögzítőcsavarját. Nyomja be a fűrésztengely reteszelését, és csavarja ki a tartócsavart az óramutató járásával megegyező irányba. Távolítsa el a külső karimát és a használt lapot. Tisztítsa meg a karimákat, helyezze be az új lapot (ügyeljen a forgásirányra), tegye vissza a karimát és a csavart, szorítsa meg erősen. Hajtsa vissza a védőburkolatot, és csavarozza be.

Hogyan állítsam be a lézert?

Húzza ki a gépet. Távolítsa el a lézer fedelét a két csavar kicsavarásával. Lazítsa meg a lézer keresztfejű csavarjait. Csatlakoztassa a gépet (bekapcsolás nélkül) a lézer táplálásához. Mozgassa oldalirányban a lézert, amíg a sugár pontosan a fűrészlap fogaira nem esik. Húzza meg a csavarokat, tegye vissza a fedelet, és csavarozza be. Figyelem: soha ne működtesse a Be/Ki kapcsolót a beállítás során.

Melyek a fontos biztonsági előírások?

Mindig viseljen védőszemüveget, hallásvédőt és porvédő maszkot. Tartsa távol a kezét a forgó fűrészlaptól (legalább 100 mm). Rögzítse a munkadarabot a szorítóval. Soha ne vágjon szabad kézzel. Ellenőrizze, hogy a mozgó ütköző nem akadályozza-e a lapot. Minden beavatkozás előtt húzza ki a gépet. Ne nézzen közvetlenül a lézersugárba (2. osztály). Tartsa be az elektromos biztonsági előírásokat.

Hogyan használjam a forgácszsákot?

Húzza össze a zsák fémgyűrűs szárnyait, és helyezze a motor szintjén lévő kivezető nyílásra. A zsák alul található cipzárral üríthető. Optimális elszívás érdekében külső porszívót is csatlakoztathat a nyílásra.

Mekkora a maximális vágási kapacitás?

90°-nál (egyenes vágás) a maximális szélesség 340 mm 65 mm magasság mellett. 45°-os gérvágásnál a szélesség 240 mm 65 mm magasság mellett. Kettős vágásnál (gér + döntés) a szélesség 240 mm 38 mm magasság mellett.

Hogyan karbantartsam a gépet?

Tisztítsa rendszeresen a gépet egy ronggyal a por és forgács eltávolításához. Olajozza meg a forgó alkatrészeket havonta egyszer (kivéve a motort). Ellenőrizze és tisztítsa meg a védőburkolatot minden használat előtt. Ellenőrizze a szénkeféket 50 óra után, majd 10 óránként. Cserélje ki az asztalbetétet, ha sérült.

Mit tegyek, ha a motor nem indul?

Először ellenőrizze a hálózati biztosítékokat és a tápkábelt. Ha a gép továbbra sem indul, a motor, a kondenzátor vagy a tekercselés hibás lehet. Vizsgáltassa meg szakemberrel. Soha ne javítsa meg a motort saját maga.

Hogyan szállítsam és tároljam a fűrészt?

Szállításhoz húzza meg a forgóasztal reteszelő fogantyúját, engedje le teljesen a fejet, és rögzítse a rögzítőcsavarral. Reteszelje a radiális vezetést hátsó helyzetben. Szállítsa a gépet a rögzítő asztalnál fogva. Tároláshoz helyezze száraz, sötét, fagymentes helyre, gyermekektől elzárva. Az ideális hőmérséklet 5 és 30 °C között van.

HASZNÁLATI ÚTMUTATÓ HM216SPX SCHEPPACH

A készüléken található szimbólumok magyarázata

A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A bizton-sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem háritják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézke-déseket.

	Üzembe helyezés előtt olvassa el és vegye figyelembe a kezelési útmutatót és a biztonsági utasításokat!
	Viseljen hallásvédőt!
	Porképzödés esetén viseljen megfelelő légzésvédőt!
	Viseljen védőszemüveget!
	Figyelem! Sérülésveszély! Ne nyúljon a működő fűrészlaphoz!
	Figyelem! Lézersugárzás
	II. védelmi osztály (kettős szigetelés)
Figyelem!	A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos pontokat ez a szimbólum jelöli.
	A termék megfelel a hatályos európai irányelveknek.
	A termék megfelel a vonatkozó szerbiai irányelveknek.

Tartalomjegyzék: Oldal:

1. Bevezetés 159
2. A készülék leírása (1-22 ábra).... 159
3. Szállított elemek 160
4. Rendeltetésszerű használat.... 160
5. Biztonsági utasítások....160
6. Müszaki adatok....165
7. Üzembe helyezés előtt 165
8. Felépítés 166
9. Kezelés 167
10. Karbantartás....169
11. Szállítás 170
12. Tárolás 170
13. Elektromos csatlakoztatás 171
14. Ártalmatlanítás és újrahasznosítás 171
15. Hibaelhárítás.... 172
16. Megfelelőségi nyilatkozat 414

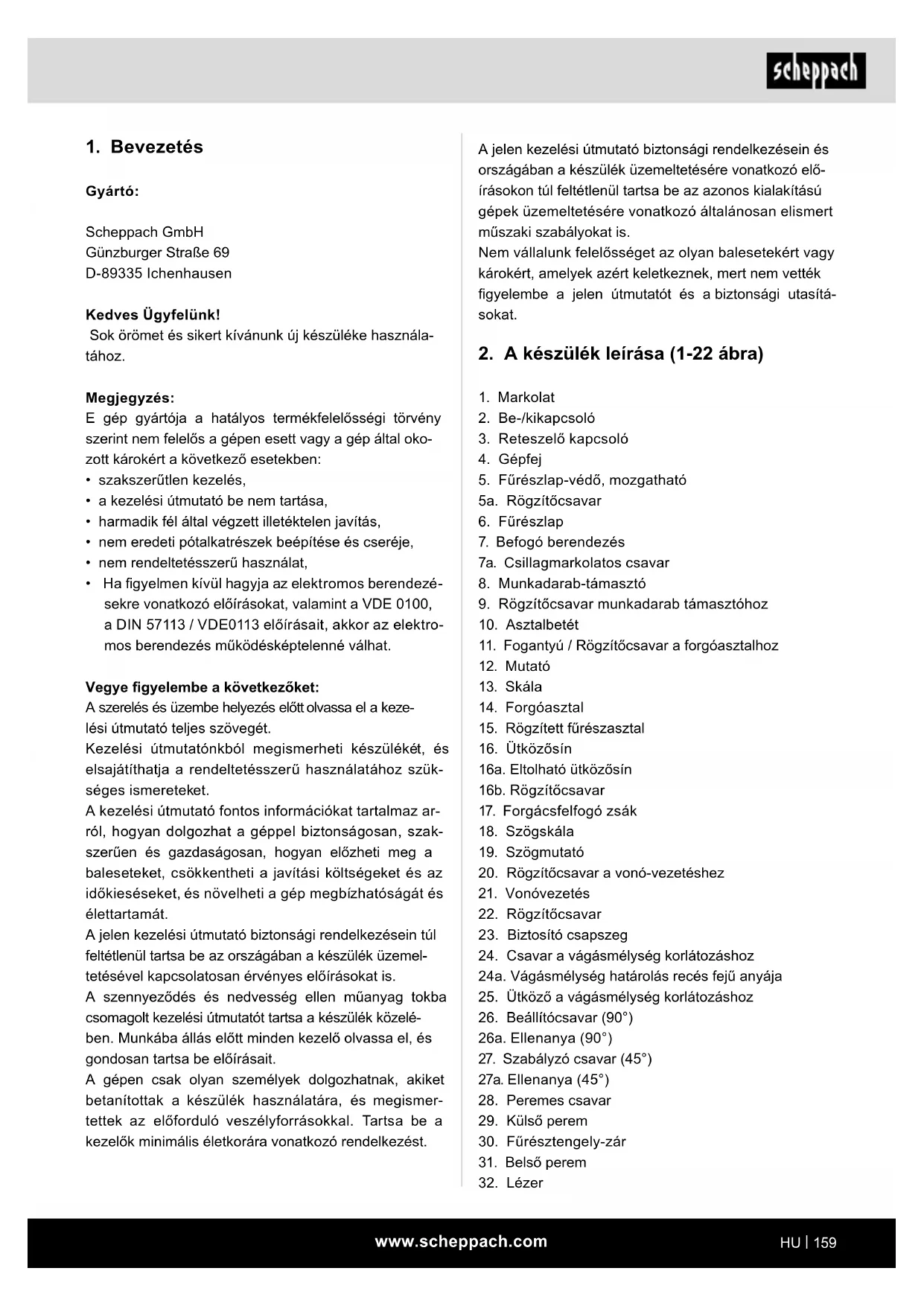

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új készüléke használatához.

Megjegyzés:

E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:

• szakszerütlen kezelés,
• a kezelési útmutató be nem tartása,
• harmadik fél által végzett illetéktelen javítás,
• nem eredeti pótalkatrészek beépítése és cseréje,
• nem rendeltetésszerű használat,
• Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.

Vegye figyelembe a következőket:

A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét.

Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.

A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát.

A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait.

A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.

A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.

Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.

2. A készülék leírása (1-22 ábra)

1. Markolat
2. Be-/kikapcsoló
3. Reteszelő kapcsoló
4. Gépfej
5. Fürészlap-védő, mozgatható
   5a. Rögzítőcsavar
6. Fürészlap
7. Befogó berendezés
   7a. Csillagmarkolatos csavar
8. Munkadarab-támasztó
9. Rögzítőcsavar munkadarab támasztóhoz
10. Asztalbetét
11. Fogantyú / Rögzítőcsavar a forgóasztalhoz
12. Mutató
13. Skála
14. Forgóasztal
15. Rögzített fürészasztal
16. Ütközösín
    16a. Eltolható ütközösín
    16b. Rögzítőcsavar
17. Forgácsfelfogó zsák
18. Szögskála
19. Szögmutató
20. Rögzítőcsavar a vonó-vezetéshez
21. Vonóvezetés
22. Rögzítőcsavar
23. Biztosító csapszeg
24. Csavar a vágásmélység korlátozáshoz
    24a. Vágásmélység határolás recés fejű anyája
25. Ütköző a vágásmélység korlátozáshoz
26. Beállítócsavar (90°)
    26a. Ellenanya (90°)
27. Szabályzó csavar (45°)
    27a. Ellenanya (45°)
28. Peremes csavar
29. Külsö perem
30. Fürésztengely-zár
31. Belső perem
32. Lézer

32a. Csapágyház borítás

32b. Kereszthornyos csavar

1. Lézer be-/kikapcsolója

2. Vezetőkengyel

3. Reteszelt állás karja

4. Billenésgátló

5. Hosszütköző

6. Szabályzó csavar

A.) 90°-os szögbeállító idom (nem képezi a szállítási terjedelem részét)
B.) 45°-os ütköző idom (nem tartozik a szállított elemek közé)
C.) Imbuszkulcs, 6 mm
D.) Imbuszkulcs, 3 mm
E.) Kereszthornyos csavar (lézer)

3. Szállított elemek

• Fejező, vonó- és gérvágó fűrész
  • 1 x befogó berendezés (7)
  • 2 db munkadarab támasztó (8) (előszerelve)
  • Fürészporzsák (17)
  • 6 mm-es imbuszkulcs (C)
  • 3 mm-es imbuszkulcs (D)
• Üzemeltetési útmutató

4. Rendeltetésszerű használat

A fejező- és vonófűrész a gép nagyságától függően fa és műanyag vágására szolgál. A fűrész nem alkalmas tűzifa darabolására.

Figyelmeztetés!

Soha ne használja a készüléket a kezelési útmutatóban meghatározottól eltérő anyagok vágásához.

Figyelmeztetés!

A mellékelt fűrészlap kizárólag fa fűrészelésére használható! Ne használja tűzifa fűrészelésére!

A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebböl fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.

Csak a géphez alkalmas fürészlapokat szabad használni. Tilos bármilyen típusú darabolótárcsát használni. A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.

A gépet kezelő és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről.

Ezenfelül a lehető legszigorúbban be kell tartani a bal- esetmegelőzési előírásokat.

Vegye figyelembe a további általános érvényű munka- egészségügyi és biztonságtechnikai szabályokat is.

Ha a Gépen változtatást hajt végre, az ebböl eredő ká- rokért a gyártó nem vállal felelősséget.

A rendeltetésszerű használat ellenére bizonyos maradék kockázati tényezők teljes egészében nem küszöbölhetők ki. A gép szerkezete és felépítése miatt a következők fordulhatnak elő:

• A fűrészlap megérintése a fedetlen fűrészelési területen
• A működő fűrészlapba történő benyúlás (vágásos sérülés).
• A munkadarabok és a munkadarabok darabjainak visszaütése.
• A fürészlap törése.
• A fürészlap hibás keményfém részeinek kirepülése.
• Halláskárosodás, ha nem használja a szükséges hallásvédőt.
• Zárt helyiségekben számolni kell a fapor egészségkárosító kibocsátásával.

Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kéziipari vagy ipari hasz- nálatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

5. Biztonsági utasítások

Az elektromos szerszámokra vonatkozó általános biztonsági utasítások

⚠ FIGYELMEZTETÉS! Olvassa el az összes bizton-sági utasítást, egyéb utasítást, ábrát és műszaki adatot, melyet az elektromos szerszámhoz mellé-keltek. A következő útmutatások betartásának elmul-asztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat.

Az összes biztonsági utasítást és útmutatót őrizze meg későbbi használat céljából.

A biztonsági utasításokban használt „elektromos szerszám” fogalom a hálózatról üzemeltetett elektromos szerszámokra (hálózati vezetékkel), illetve az akkumulátorról üzemeltetett elektromos szerszámokra (hálózati vezeték nélkül) vonatkozik.

1. A munkahely biztonsága

a. Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b. Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözöket.
c. Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.

1. Elektromos biztonság

a. Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.
b. Kerülje el a teste földelt felületekkel, például csövekkel, fütésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.
c. Tartsa esőtől és nedvességtől távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.
d. Ne használja a csatlakozó vezetéket a rendel- tetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.
e. Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.
f. Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

1. Személyi biztonság

a. Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.
b. Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.
c. Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.
d. Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.
e. Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.
f. Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.
g. Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. Porelszívó használatával csökkentheti a por által okozott veszélyeket.
h. Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezelj.

1. Az elektromos szerszám használata és kezelése

a. Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.

b. Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.

c. Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot. Ezen elővigyázatos-sági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.

d. Tartsa gyermekektől távol a nem használt elektromos szerszámokat. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják öket.

e. Gondosan ápolja az elektromos szerszámokat és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.

f. Tartsa élesen és tisztán a vágószerszámokat. A gondosan épolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny- nyebben vezethetők.

g. Az elektromos szerszámot, tartozékokat, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.

h. A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és fogantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és afölötti uralmának megőrzését előre nem látható helyzetekben.

5. Szerviz

a. Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

A gérvágó és fejező fűrészekre vonatkozó biztonsági utasítások

a) A gérvágó és fejező fűrészeket fa és fás termékek vágására tervezték, vas anyagok, így szálak, rudak, csavarok stb. vágására nem alkalmas. A lehordott por a mozgó alkatrészek, mint például az alsó védőburkolat eltömődését okozhatja. A vágáskor keletkező szikrák megégetik az alsó védőburkolatot, a lemezbetétet és a műanyag részeket.

b) A munkadarabot lehetőség szerint fogókkal rögzítse. Ha a munkadarabot kézzel tartja, a kezét mindig legalább 100 mm-re kell eltartania a fűrészlap mindegyik oldalától. Ne használja a fűrészt túl kicsi darabok vágásához, azok befogásához vagy kézzel való megtartásához. Ha a keze túl közel kerül a fűrészlaphoz, a fűrészlappal való érintkezés miatt sérülés fokozott kockázata áll fenn.

c) A munkadarab nem mozoghat: vagy szorosan be kell fogni vagy neki kell nyomni az ütközőnek és az asztalnak. Ne tolja a munkadarabot a fürészlapba, és soha ne vágjon „szabad kézzel”. A rögzítetlen vagy mozgó munkadarabok nagy sebességgel kirepülhetnek és sérülést okozhatnak.

d) Tolja keresztül a fűrészt a munkadarabon. Ne húzza át a fűrészt a munkadarabon. Vágás-hoz emelje meg a fűrészfejet és húzza végig a munkarab felett, anélkül, hogy azt elvágná. Ezután kapcsolja be a motort, fordítsa lefelé a fűrészfejet, és nyomja be a fűrészt a munkada-rabba. Vonóvágás esetén fennáll a veszélye, hogy a fűrészlap a munkadarabon felemelkedik, és a fű-részlapegység nagy erővel a kezelő személynek repül.

e) Ne tegye keresztbe a kezét a kialakítandó vágásvonalon, se a fűrészlap előtt, se a fűrészlap mögött. A munkadarab megtámasztása keresztbe tett kézzel, azaz a munkadarab tartása a fűrészlap jobb oldalán bal kézzel, illetve fordítva, nagyon veszélyes.

f) Ne nyúljon az ütköző mögé, ha a fűrészlap forog. Mindig tartsa be a legalább 100 mm-es biztonsági távolságot a keze és a forgó fűrészlap között (a fűrészlap mindkét oldalára érvényes pl. fahul-ladékok eltávolításakor). Előfordulhat, hogy nem tudja pontosan felbecsülni a forgó fűrészlap és keze közötti távolságot, és súlyosan megsérülhet.

g) Vágás előtt ellenőrizze a munkadarabot. Ha a munkadarab meg van hajlítva vagy húzva, először fogja be azt a kifelé hajló oldalával ütközésig. Mindig gondoskodjon arról, hogy a vágásvonal mentén ne legyen hézag a munkadarab, az ütköző és az asztal között. A meghajlott vagy meghúzott munkadarabok elfordulhatnak vagy elmozdulhatnak, és a forgó fűrészlap elakadását okozhatja vágás közben. A munkadarabban nem lehetnek szögek vagy idegen testek.

h) Csak akkor használja a fűrészt, ha az asztalon nincsenek szerszámok, fahulladékok stb.; csak a munkadarab lehet az asztalon. A kisméretű hulladékok, fadarabok és egyéb tárgyak nagy sebességgel repülhetnek szét, ha a forgó fűrész-laphoz érnek.

i) Mindig csak egy munkadarabot vágjon. Több egymásra helyezett munkadarabot nem lehet megfelelően befogni és rögzíteni, így fűrészeléskor a fűrészlap beszorulását okozhatják és elcsúszhatnak.

j) Gondoskodjon arról, hogy a gérvágó és fejező fűrész használat előtt sík és szilárd munkafelületen álljon. A sík és szilárd munkafelület csökkenti annak a veszélyét, hogy a gérvágó és fejező fűrész instabillá váljon.

k) Tervezze meg az elvégezni kívánt munkát! A fűrészlap dőlésének, illetve a gérvágási szög minden egyes beállításakor ügyeljen rá, hogy az állítható ütköző pontosan legyen beállítva, a munkadarab meg legyen támasztva, és a fűrészlappal vagy a védőburkolattal ne érintkezzen. A gép bekapcsolása és a munkadarab az asztalra helyezése nélkül szimulálja a fűrészlap teljes vágási mozgását, hogy meggyőződjön róla, a vágást semmi nem akadályozza vagy veszélyezteti.

I) Az asztal lapjának felületénél szélesebb vagy hosszabb munkadarabok esetén gondoskodjon megfelelő letámasztásról, pl. asztalhosszabbító vagy fűrészbak révén. A gérvágó és fejező fűrész-nél hosszabb és szélesebb munkadarabok lebillen-hetnek, ha nincsenek megfelelően megtámasztva. Ha egy levágott darab fa vagy a munkadarab meg-billen, megemelheti az alsó védőburkolatot, vagy el-lenőrizetlenül kirepítheti a forgó fűrészlap.

m) Az asztalhosszabbító vagy a támaszték pótlására ne kérjen meg más személyeket. A munkadarab instabil megtámasztása a lap beszorulását okozhatja. A munkadarab vágás közben el is mozdulhat, és behúzhatja Önt és segítőjét a forgó lapba.
n) A levágott darabot nem szabad a forgó fűrészlapnak nyomni. Ha kevés a hely, pl. hosszütközök alkalmazása esetén, a levágott darab és a fűrészlap összeakadhatnak, és erővel elrepülhet.
o) Mindig használjon fogót vagy egyéb megfelelő eszközt a kerek anyagok, mint például rudak vagy csövek megfelelő megtámasztásához. A rudak vágáskor hajlamosak elgurulni, aminek köszönhetően a fűrészlap elakadhat és a munkadarabot az Ön kezével együtt a fűrészlapba húzhatja.
p) Először várja meg, hogy a fűrészlap elérje a teljes fordulatszámot, mielőtt belevágna a munkadarabba. Ez csökkenti annak a veszélyét, hogy a munkadarab elrepüljön.
q) Ha a munkadarab beszorul vagy a fürészlap elakad, kapcsolja ki a gérvágó és fejező fürészt. Várja meg, míg minden forgó rész leáll, húzza ki a hálózati csatlakozót és/vagy vegye ki az akkumulátort. Ezután távolítsa el a beszorult anyagot. Amennyiben ilyen elakadás esetén to-vább folytatja a fürészelést, elveszítheti az ural-mát a készülék felett és megsérülhet a gérvágó és fejező fürész.
r) Engedje el a gombot, ha befejezte a vágást, tartsa lent a fűrészfejet, és várja meg, míg a fűrészlap megáll, mielőtt a levágott darabot ki-venné. Nagyon veszélyes kézzel a kifutó lap felé nyúlni.
s) Tartsa erősen a fogantyút, ha nem teljes fűrészvágást végez, illetve ha elengedi a kapcsológombot, mielőtt a fűrészfej a legalsó pozícióját elérné. A fűrész fékezése hirtelen leránthatja a fűrészfejet, ami megnöveli a sérülések veszélyét.

Kiegészítő biztonsági utasítások a fűrészlapok kezeléséhez

1. Ne használjon sérült vagy deformálódott fürészlapokat.
2. Ne használjon repedt fűrészlapokat. Ha repedt a fűrészlap, selejtezze ki. A javítása nem megengedett.
3. Ne használjon gyorsacélból készített fürészlapot.

4. A fejező és vonófűrész használatba vétele előtt ellenőrizze a fűrészlap állapotát.

5. Kizárólag a vágandó anyagnak megfelelő fűrész- lapot használjon.

6. Csak a gyártó által meghatározott fűrészlapokat használja. Amennyiben a fűrészlapokat faanyagok vagy hasonló anyagok megmunkálására használják, azoknak meg kell felelniük az, EN 847-1 szabványnak.

7. Ne használjon erősen ötvözött gyorsacél (HSS) anyagú fűrészlapot.

8. Csak olyan fürészlapokat használjon, amelyek legnagyobb megengedett fordulatszáma nem kisebb a fejező és vonófürész maximális orsófordulatszámánál, és amelyek alkalmasak a vágandó anyaghoz.

9. Ügyeljen a fűrészlap forgásirányára.

10. Csak olyan fürészlapot használjon, mellyel magabiztosan dolgozik.

11. Vegye figyelembe a maximális fordulatszámot. Ne lépje túl a fűrészlapon megadott maximális fordulatszámot. Tartsa be a megadott fordulatszám-tartományt, ha fel van tüntetve.

12. A befogófelületeket tisztítsa meg a szennyeződésektől, zsírtól, olajtól, víztől.

13. Ne használjon laza szükítőgyűrűket vagy -perse- lyeket a fűrészlap furatainak szükítésére.

14. Ügyeljen arra, hogy a fürészlap biztosítására használt rögzített szükítőgyűrűk átmérője legalább ugyanakkora legyen, mint a fürészlapé, illetve átmérőjük legalább a vágási átmérő 1/3-a legyen.

15. Gondoskodjon arról, hogy a rögzített szükítőgyű-rük párhuzamosak legyenek egymással.

16. Bánjon óvatosan a cserélhető fűrészlapokkal. Legjobb, ha az eredeti csomagolásukban, vagy az erre a célra készült tartóban tárolja őket. Viseljen védőkesztyűt, hogy javítsa a fogása biztonságát, és ezzel is csökkentse a sérülés veszélyét.

17. A fürészlapokkal végzett minden egyes munkálat előtt bizonyosodjon meg arról, hogy az összes biztonsági felszerelés szabályszerűen rögzítve van.

18. A munka megkezdése előtt győződjön meg arról, hogy a használni kívánt fűrészlap megfelel a fejező és vonófűrész műszaki követelményeinek, és szabályszerűen rögzítve van.

19. A mellékelt fürészlapot csak fa fürészelésére használja, soha ne használja fémek megmunkálásához.

20. Kizárólag a fürészen megadott adatoknak megfelelő átmérőjű fürészlapot használjon.

21. Használjon munkadarab támasztókat, amennyiben azokra a munkadarab stabilitásához szükség van.

22. A munkadarab támasztó hosszabbítóit munka közben mindig rögzíteni és használni kell.

23. Az elhasználódott asztalbetétet cserélje ki!

24. Ügyeljen rá, hogy a fűrészfogak ne hevüljenek túl.

25. Műanyag fűrészeléskor kerülje a műanyag megolvadását.

Mindig a megfelelő fűrészlapokat használja. A sérült vagy elhasználódott fűrészlapokat időben cserélje ki.

Ha a fűrészlap túlhevül, állítsa le a gépet! Mielőtt a készülékkel újra megkezdené a munkát, hagyja lehülni a fűrészlapot.

Figyelem: Lézersugár Ne nézzen bele a sugárba Lézer veszélyességi osztálya: 2

A balesetveszély ellen a megfelelő óvintézkedésekkel védje saját magát és környezetét!

• Szemvédő nélkül ne nézzen közvetlenül a lézersugárba.
• Soha ne nézzen közvetlenül a fénysugár útjába.
• Soha ne irányítsa a lézersugarat fényvisszaverő felületre és emberre vagy állatra. A kis teljesítményű lézersugár is károsíthatja a szemet.
• Vigyázat - az itt megadott eljárásmódoktól történő eltérés veszélyes sugárzásnak való kitettséghez vezethet.
• A lézermodult felnyitni tilos. Ez ugyanis váratlanul sugárzásnak való kitettséghez vezethet.
• A lézert nem szabad más típusúra cserélni.
• A lézeren javítást csak a lézer gyártója vagy felhatalmazott képviselő végezhet.

Fennmaradó kockázatok

Az elektromos szerszám a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek fennmaradó kockázatok.

• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• A nem nyilvánvaló maradék kockázatok minden elő-vigyázatosság ellenére sem szüntethetők meg.

• Minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.

• Szükségtelenül ne terhelje túl a gépet: a fűrészelés-kor kifejtett túl erős nyomás gyorsan megrongálja a fűrészlapot, ami a gép teljesítményének csökkenését a megmunkálás és a vágási. pontosság terén.

• Műanyagok vágásakor mindig használjon rögzítőeszközöket: a fűrészelendő anyagot mindig rögzíteni kell a rögzítőeszközökkel.
• Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetésekor nem szabad megnyomni a Start gombot.
• Mindig a kézikönyvben javasolt szerszámot használja. Így biztosíthatja, hogy gépe mindig optimális teljesítménnyel működjön.
• A kezét tartsa távol a munkaterülettöl, ha a gép üzemel.
• Mielött a beállítási és karbantartási munkákat megkezdené, kapcsolja ki a Start gombot és húzza ki a hálózati csatlakozót.

Figyelmeztetés!

Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

6. Müszaki adatok

Váltóáramú motor 220 - 240 V\~ 50 Hz

Névleges teljesítmény S1....1700 Watt

Üzemmód....S6 25%* 2000W

n0 üresjárati fordulatszám....4800 perc-1

Keményfém fűrészlap....ø 210 x ø 30 x 2,6 mm

Fogak száma.... 24

Fürészlap maximális fogszélessége ...... 3 mm

Fordítási tartomány -45° / 0°/ +45°

Gérvágás ....0° és 45° között balra

Fürész szélessége 90°-nál....340 x 65 mm

Fürész szélessége 45°-nál....240 x 65 mm

Fürészszélesség 2 x 45°-nál

(Kettős gérvágás) 240 x 38 mm

Védelmi osztály ..... II / ☐

Tömeg ca. 12,15 kg

Lézerosztály....2

Lézer hullámhossza....650 nm

Lézer teljesítménye....< 1 mW

A müszaki változások jogát fenntartjuk!

* S6 üzemmód, folyamatos periodikus üzemelés. Az üzemelés az elindulási időből, egy állandó terhelési időből és egy üresjárati időből áll. A működési idő 10 perc, a relatív bekapcsolási időtartam a működési idő 25%-a.

A munkadarabnak legalább 3 mm-es magassággal és 10 mm-es szélességgel kell rendelkeznie. Ügyeljen rá, hogy a munkadarabot mindig rögzítse a befogó berendezés segítségével.

Zaj

A zaj értékeit az EN 62841 szabvány alapján határoz-ták meg.

L_pA hangnyomásszint 96,5 dB

K_pA bizonytalanság....3 dB

L_WA hangteljesítményszint....109,5 dB

K_WA bizonytalanság....3 dB

Viseljen hallásvédőt.

A zaj következtében hallásvesztésre kerülhet sor.

A megadott zajkibocsátási értékek mérése szabványok által előírt mérési eljárással történt, és megfelelő adatok az egyik elektromos szerszám másik szerszámmal történő összehasonlításához.

A megadott zajkibocsátási értékek a terhelés előzetes becsléséhez is használhatók.

Figyelmeztetés:

• Az elektromos szerszám használatának módjától függően a zajkibocsátási értékek az elektromos szerszám tényleges használata során, különösen a munkadarab típusától függően eltérhetnek a megadott értéktől.
• Próbálja meg a terheléseket a lehető legalacsonyabban tartani. Példaértékű intézkedés: a munkaidő korlátozása. Eközben az üzemelési ciklus összes részét vegye figyelembe (például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).

7. Üzembe helyezés előtt

- Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.

- Távolítsa el a csomagolóanyagot, valamint a csomagolási és szállítási biztosítékokat (ha vannak).

- Ellenőrizze, hogy hiánytalan-e a szállítmány.

• Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.

FIGYELEM

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacskókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

• A gépet úgy kell felállítani, hogy biztonságosan álljon. Rögzítse a gépet egy mühelypadra, alsó állványra vagy hasonlóra. Helyezzen be 4 csavart (nincsenek a szállított elemek között) a rögzített fű-részasztal (15) furataiba. Húzza meg a csavarokat.
• Oldja ki az előre felszerelt billenésgátlót (36) a fűrész aljánál, teljesen húzza ki, majd rögzítse újra az imbuszkulccsal (D).
• Állítsa be a szabályzó csavart (38) az asztallap szintjére, hogy elkerülje a gép felborulását.
• Az üzembe helyezés előtt szerelje fel az összes védelmi és biztonsági berendezést.
  • A fűrészlap mozogjon szabadon.
• Győződjön meg arról, hogy a feldolgozásra előkészített faanyagban nincsenek idegen testek, pl. szögek, csavarok stb.
• Mielött működteti a be-/kikapcsoló gombot, győződjön meg arról, hogy a fűrészlap helyesen van felszerelve, és hogy a mozgó alkatrészek könnyen járnak.
• A hálózati csatlakoztatás előtt győződjön meg arról, hogy az adattábla és a hálózat adatai megegyeznek.

7.1 Biztonsági berendezés ellenőrzése levehető fűrészlapvédő (5)

A fűrészlap-védő a fűrészlap véletlenül megérintésével és a szétrepülő forgácsokkal szemben nyújt védelmet.

Ellenőrizze a működést

Ehhez hajtsa le a fűrészt:

• A fürészlap-védőnek lefordításakor ki kell adnia a fürészlapot anélkül, hogy más alkatrészekhez hozzáérne.
• A fürész kiinduló helyzetbe történő felhajtásakor a fürészlap-védőnek automatikusan el kell takarnia a fürészlapot.

8. Felépítés

8.1 A fejező és vonófűrész összeszerelése (1/2/4. ábra)

• A forgóasztal (14) átállításához lazítsa meg a mar-kolatot (11) kb. 2 fordulattal, és mutatóujjával húzza felfelé a reteszelt állás karját (35).
• Forgassa a skála (13) kívánt szögméretére a forgóasztalt (14) és a mutatót (12), és rögzítse azt a fogantvúval (11).
• Nyomja enyhén lefelé a gépfejet (4). Ha ezzel egy-szerre forgatva kihúzza a biztosító csapszeget (23) a motorfoglalatból, azzal kireteszeli a fűrészt a leg- alsó álláshól.
• Forgassa el a biztosító csapszeget (23) 90 fokkal a kireteszelt pozícióban történő rögzítéséhez.
  • Fordítsa felfelé gépfejet (4).
• A befogó berendezések (7) a rögzített fürészasztal (15) mindkét oldalára rögzíthetők. Dugja a befogó berendezéseket (7) az ütközösín (16) hátoldalán erre acélra kialakított furatokba és rögzítse a csillagfogantyús csavarokkal (7a). 0° és 45° közötti gér-vágásoknál a rögzítő berendezést (7) csak az egyik oldalra (jobb) kell felszerelni (lásd 11-12. kép).
• Az gépfej (4) a rögzítőcsavar (22) kioldásával max. 45°-ban dönthető meg balra.
• A munkadarab támasztókat (8) munka közben min- dig rögzíteni és használni kell. Állítsa be a kívánt ki- nyúlást oly módon, hogy kioldja a rögzítőcsavart (9). Ezután ismét húzza meg a rögzítőcsavart (9).

8.2 Fürészporzsák (1/22. ábra)

A fürész forgácsfelfogó zsákkal (17) rendelkezik a forgácsok összegyűjtéséhez.

Nyomja össze a forgácsfelfogó zsák (17) szárnyas fémgyűrűit, és helyezze fel a zsákot a kimeneti nyílásra a motortérben.

A fűrészporzsák (17) az alulsó oldalán található cipzár segítségével üríthető ki.

8.2.1 Csatlakoztatás külső portalanító berendezésre

• Csatlakoztassa az elszívó tömlőt a porelszívó berendezésre.
• A porelszívó berendezésnek alkalmasnak kell lennie a megmunkálandó anyag elszívására.
• Fokozottan egészségkárosító vagy rákkeltő porok elszívására használjon speciális elszívó szerkezetet.

8.3 Az ütköző finombeállítása 90°-os fejező vá- gáshoz (1/2/5/6. ábra)

Szükséges szerszám:

- Imbuszkulcs 6 mm

- 13-es kulcsnyílású villáskulcs (nincs a szállított elemek között)

- A talpas derékszög nem képezi a szállítási terjedelem részét.

- Süllyessze le a gépfejet (4) és rögzítse azt a biztosító csapszeggel (23).

- Lazítsa meg a rögzítőcsavart (22).

- A szögbeállító idomot (A) helyezze a fűrészlap (6) és a fűrészasztal (14) közé.

- Oldja ki az ellenanyát (26a).

- Annyira állítsa át a beállítócsavart (26), hogy a fűrészlap (6) és a forgóasztal (14) közötti szög 90 -os legyen.

- Ismét húzza meg az ellenanyát (26a).

- Ezt követően ellenőrizze a szögjelző pozícióját. Amennyiben szükséges, csavarozza ki a mutatót (19) egy csillagcsavarhúzó segítségével, állítsa a skála (18) 0°-os pozíciójába, majd húzza meg újra a rögzítőcsavart.

8.4 Az ütköző finombeállítása 45°-os gérvágás- hoz (1/2/5/9/10. ábra)

Szükséges szerszám:

- Imbuszkulcs 6 mm

- 13-es kulcsnyílású villáskulcs (nincs a szállított elemek között)

• A talpas derékszög nem képezi a szállítási terjedelem részét.
• Süllyessze le a gépfejet (4) és rögzítse azt a biztosító csapszeggel (23).
  • Rögzítse a forgóasztalt (14) 0°-os állásban.
• Figyelem!

A (16a) eltolható ütközösínt a gérvágáshoz (megdöntött fűrészfej) a legkülső pozícióban kell rögzíteni. ((Bal oldal).

• Oldja ki az eltolható ütközösinek (16a) rögzítőcsavarját (16b), és tolja kifelé az eltolható ütközösineket (16a).
• Az eltolható ütközösíneket (16a) úgy kell rögzíteni, hogy az ütközösínek (16a) és a fűrészlap (6) közötti távolság legalább 8 mm legyen.
• Az eltolható ütközösínnek (16a) a legbelső pozícióban kell lennie (Jobb oldal).

• A vágás előtt ellenőrizze, hogy az ütközösínek (16a) és a fűrészlap (6) nem tudnak-e egymásnak ütközni.

• Oldja ki a rögzítőcsavart (22), és a fogantyúval (1) döntse balra, 45°-os helyzetbe a gépfejet (4).

• Helyezze a 45°-os ütköző idomot (b) a fűrészlap (6) és a forgóasztal (14) közé.
• Oldja ki az ellenanyát (27a) és állítsa át annyira a szabályzó csavart (27), hogy a fűrészlap (6) és a forgóasztal (14) közötti szög pontosan 45°-os legyen.
• Ismét húzza meg az ellenanyát (27a).
• Ezt követően ellenőrizze a szögjelző pozícióját. Amennyiben szükséges, oldja ki a mutatót (19) csillagcsavarhúzóval, állítsa a skála (18) 45°-os pozíciójába, majd húzza meg újra a tartócsavart.

9. Kezelés

⚠ FIGYELEM!

Használat előtt győződjön meg róla, hogy a készülék megfelelően és teljesen össze van szerelve.

9.1 Üzemi lézer (18. ábra)

Bekapcsolás:

Nyomja meg 1-szer a lézer be-/kikapcsolót (33). A megmunkálni kívánt munkadarabra egy lézervonal lesz vetítve, ami megmutatja a pontos vágást.

Kikapcsolás:

Nyomja meg újra a be-/kikapcsolót (33).

9.2 Vágásmélység korlátozása (horony fűrészelése) (3/13. ábra)

⚠ FIGYELMEZTETÉS

Visszacsapás veszélye! A hornyok kialakítása során különösen fontos, hogy a fűrészlapra semmilyen oldalirányú nyomás ne hasson. Különben hirtelen felcsapódhat a fűrészfej! Hornyok kialakításakor használjon befogó berendezést. Kerülje a fűrészfejre ható oldalirányú nyomást.

• A csavar (24) segítségével fokozatmentesen állítható a vágás mélysége. Ehhez csavarozza ki a csavaron (24a) a recézett fejű anyát. A vágás kívánt mélysége a csavar (24) be- vagy kicsavarásával állítható be. Ezt követően húzza meg újra a recézett fejű anyát (24a) a csavaron (24).
• Ellenőrizze a beállítást egy próbavágással.

9.3 Sorozatvágás

Az azonos hosszal történő ismételt vágásokhoz a hosszütköző (37) felhajtható. A hosszütközőt (37) a jobb és a bal oldalon használhatja.

• Hajtsa fel a hosszütközöt (37).

• Lazítsa meg a munkadarab támasztó rögzítőcsavarját (9).
  • Húzza ki a munkadarab támasztót (8).
• Állítsa be a fűrészlap és a hosszütköző (37) közötti kívánt mértéket.
• Ismét húzza meg a munkadarab támasztó rögzítőcsavarját (9).
• A vágásokat a 9.4–9.7 alatt megadottak szerint végezze.

9.4 90°-os fejező vágás és 0°-os forgóasztal (1./2./7. ábra)

Kb. 100 mm-es vágási szélességig a fűrész vonó-funkciója (20) a hátulsó pozícióban rögzíthető. Ebben a pozícióban a gépet fejező üzemmódban üzemeltet-heti. Amennyiben a vágási szélesség meghaladja a 100 mm-t, ügyelni kell rá, hogy a rögzítőcsavar (20) laza és a gépfej (4) mozgatható legyen.

Figyelem!

Az eltolható ütközösíneket (16a) a 90°-os fejező vágásokhoz a legbelső pozícióban kell rögzíteni.

• Oldja ki az eltolható ütközösinek (16a) rögzítőcsavarja- it (16b), és tolja befelé az eltolható ütközösineket (16a).
• Az eltolható ütközösineket (16a) úgy kell rögzíteni, hogy az ütközösinek (16a) és a fürészlap (6) közötti távolság maximum 8 mm legyen.

- A vágás előtt ellenőrizze, hogy az ütközösínek (16a) és a fűrészlap (6) nem tudnak-e egymásnak ütközni.

- Ismét húzza meg a rögzítőcsavarokat (16b).

• Vigye a felső pozícióba a gépfejet (4).

- Tolja hátra a gépfejet (4) a fogantyúnál (1), és szükség esetén (vágási szélességtől függően) rögzítse azt ebben a pozícióban.

- Helyezze fel a levágni kívánt fadarabot az ütközősínre (16) és a forgóasztalra (14).

- Rögzítse az anyagot a rögzített fürészasztalra (15) a befogó berendezésekkel (7), hogy megakadályozza az elcsúszásukat a vágási folyamat során.

- Reteszelje ki a reteszelő kapcsolót (3), majd nyomja meg a be-/kikapcsolót (2) a motor bekapcsolásához.

- Rögzített vonó-vezetésnél (21): Egyenletesen és enyhe nyomást kifejtve nyomja lefelé a gépfejet (4) a fogantyúval (1) addig, amíg a fürészlap (6) a munkadarabot át nem vágja.

- Nem rögzített vonó-vezetésnél (21): Húzza teljesen előre a gépfejet (4). Egyenletesen és enyhe nyomást kifejtve süllyessze le teljesen a fogantyút (1). Lassan és egyenletesen tolja egészen hátra a gépfejet (4) addig, amíg a fűrészlap (6) a munkada-rabot át nem vágja.

• A fűrészelési folyamat befejezése után vigye vissza a felső nyugalmi állásba a gépfejet, és engedje el a be-/kikapcsolót (2).
  Figyelem! A visszaállitó rugóknak köszönhetően a gép automatikusan felcsapódik. A vágás vége után ne engedje el a (1) markolatot, hanem lassan és enyhe ellennyomás alatt mozgassa felfelé a gépfejet.

9.5 90°-os fejező vágás és 0° és 45° közötti forgóasztal(1/7/8. ábra)

A fejező és vonófűrésszel bal- és jobb felé 0° és 45° közötti szögben végezhet ferde vágásokat.

Figyelem!

Az eltolható ütközösíneket (16a) a 90°-os fejező vágásokhoz a legbelső pozícióban kell rögzíteni.

• Oldja ki az eltolható ütközösinek (16a) rögzítőcsavarját (16b), és tolja befelé az eltolható ütközösineket (16a).
• Az eltolható ütközösineket (16a) úgy kell rögzíteni, hogy az ütközösinek (16a) és a fürészlap (6) közötti távolság legalább 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközösínek (16a) és a fűrészlap (6) nem tudnak-e egymásnak ütközni.
• Ismét húzza meg a rögzítőcsavart (16b).
• Ha meg van húzva, oldja ki a markolatot (11). Húzza felfelé a mutatóujjával a reteszelt állás karját (35). Állítsa a forgóasztalt (14) a kívánt szögbe a markolat (11) segítségével.
• A forgóasztalon lévő (12) mutató a rögzített fűrészasztalon (15) található skála (13) kívánt szögénél álljon.
• A forgóasztal (14) rögzítéséhez ismét húzza meg a fogantyút (11).
• Hajtsa végre a vágásokat a 9.4 pontban leírtak szerint.

9.6 0°- 45°-os gérvágás és 0°-os forgóasztal (1/2/11. ábra)

A fejező és vonófűrésszel a bal oldalról a munkafelü- lethez képest 0°–45°-os szögben végezhet gérvágá- sokat.

Figyelem!

A (16a) eltolható ütközösínt a gérvágáshoz (megdön-tött fürészfej) a legkülső pozícióban kell rögzíteni. (Bal oldal).

• Oldja ki az eltolható ütközösinek (16a) rögzítőcsavarját (16b), és tolja kifelé az eltolható ütközösineket (16a).

• Az eltolható ütközösíneket (16a) úgy kell rögzíteni, hogy az ütközösínek (16a) és a fűrészlap (6) közötti távolság legalább 8 mm legyen.

• Az eltolható ütközösínnek (16a) a legbelső pozícióban kell lennie (Jobb oldal).

• A vágás előtt ellenőrizze, hogy az ütközösínek (16a) és a fűrészlap (6) nem tudnak-e egymásnak ütközni.
• Ismét húzza meg a rögzítőcsavart (16b).
  • Vigye a legfelső állásba a gépfejet (4).
  • Rögzítse a forgóasztalt (14) 0°-os állásban.
• Oldja ki a rögzítőcsavart (22). Döntse balra a gépfejet (4) a fogantyúval (1), míg a mutató (19) a skála (18) kívánt szögértékére nem mutat.
• Ismét húzza meg a rögzítőcsavart (22).
• Hajtsa végre a vágást a 9.4 pontban leírtak szerint.

9.7 0°-45°-os gérvágás és 0°-45°-os forgóasztal (1/2/4/12. ábra)

A fejező és vonófűrésszel a bal oldalról a munkafelülethez képest 0 és 45° közötti szögben és ezzel egyidejűleg az ütközösínhez képest 0° és 45° közötti szögben végezhet gérvágásokat (dupla gérvágás).

Figyelem!

A (16a) eltolható ütközösínt a gérvágáshoz (megdön-tött fűrészfej) a legkülső pozícióban kell rögzíteni. (Bal oldal).

• Oldja ki az eltolható ütközösinek (16a) rögzítőcsavarját (16b), és tolja kifelé az eltolható ütközösineket (16a).
• Az eltolható ütközösineket (16a) úgy kell rögzíteni, hogy az ütközösinek (16a) és a fürészlap (6) közötti távolság legalább 8 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközösínek (16a) és a fűrészlap (6) nem tudnak-e egymásnak ütközni.
• Ismét húzza meg a rögzítőcsavart (16b).
  • Vigye a legfelső állásba a gépfejet (4).
• A fogantyú (11) kioldásával lazítsa meg a forgóasztalt (14).
• A (11) fogantyúval állítsa be a (14) forgóasztalt a kívánt szögbe (ehhez lásd a 9.5 pontot is).
• A forgóasztal rögzítéséhez ismét húzza meg a fogantyút (11).
• Oldja ki a rögzítőcsavart (22).
• A fogantyúval (1) döntse a gép fejrészét (4) balra, a kívánt szögbe (lásd ehhez a 9.6 pontot is).
• Ismét húzza meg a rögzítőcsavart (22).
• Hajtsa végre a vágásokat a 9.4 pontban leírtak szerint.

10. Karbantartás

⚠ Figyelmeztetés! Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozódugót!

10.1 Általános karbantartási intézkedések

Idönként törölje le egy kendővel a forgácsot és a port a gépről. A szerszám élettartamának meghosszabbítása érdekében havonta olajozza a forgó alkatrészeket. Ne olajozza meg a motort.

A műanyag tisztításához ne használjon maró anyagokat.

10.2 A levehető fűrészlap-védő biztonsági berendezés tisztítása (5)

Minden egyes üzembe helyezés előtt vizsgálja meg a fűrészlap-védőt, hogy nem szennyeződött-e el.

Egy ecset vagy hasonló szerszám segítségével távolít-sa el a fűrészport és a faforgácsokat.

10.3 Asztalbetét cseréje

Veszély!

Sérült asztalbetét (10) esetén fennáll a veszélye, hogy az asztalbetét és a fűrészlap közé kisméretű tárgyak szorulnak be, és a fűrészlap elakadását okozzák.

A sérült asztalbetéteket azonnal cserélje ki!

• Csavarozza ki az asztalbetét csavarjait. Szükség esetén forgassa el a forgóasztalt, döntse meg a fű-részfejet, hogy hozzáférjen a csavarokhoz.
  • Vegye le az asztalbetétet.
  • Helyezzen be új asztalbetétet.
• Húzza meg az asztalbetét csavarjait.

10.4 Kefék ellenőrzése

Új gépen az első 50 üzemórát követően, illetve új kefék beszerelésekor kell ellenőrizni a szénkefék állapotát. Az első ellenőrzést követően 10 üzemóránként végezzen ellenőrzést.

Ha a szén 6 mm hosszúságúra használódott el, a rugó vagy a mellékcsatlakozás vezetéke elégett vagy meg-sérült, mindkét kefét ki kell cserélni. Ha kiszerelésüket követően úgy ítéli meg, hogy a kefék még használhatók, visszaszerelheti azokat.

A szénkefék karbantartásához nyissa fel a két reteszt (a 21. ábrán látható módon) az óramutató járásával ellentétes irányba. Ezután vegye ki a szénkeféket.

Helyezze be újra a szénkeféket fordított sorrendben.

10.5 Fürészlap cseréje (1/2/14-17. ábra)

Húzza ki a hálózati csatlakozót!

Figyelem!

Viseljen megfelelő védőkesztyűt a fűrészlap cse- réjéhez! Sérülésveszély!

• Fordítsa felfelé a gépfejet (4), és rögzítse a biztosító csapszeggel (23).
• Egy csillagcsavarhúzó segítségével csavarozza ki a burkolat rögzítőcsavarját (5a).

FIGYELMEZTETÉS!

Ne csavarozza ki teljesen a csavart.(14 ábra.).

- Hajtsa fel a fűrészlap-védőt (5) annyira, hogy a fűrészlap-védő (5) a peremes csavar (28) felett helyezkedjen el.

- Az egyik kezével helyezze az imbuszkulcsot (C) a peremes csavarra (28).

- Tartsa meg az imbuszkulcsot (C), majd lassan zárja le a fűrészlap-védőt (5), hogy az az imbuszkulcsnál (C) álljon.

- Nyomja meg erősen a fűrésztengelyzárat (30), és forgassa lassan a peremes csavart (28) az óramutató járásával megegyező irányba. Legfeljebb egy fordulat után bepattan a fűrésztengelyzár (30).

- Most egy kicsit nagyobb erővel lazítsa meg a pere-mes csavart (28) az óramutató járásával megegyező irányba.

- Csavarozza ki teljesen a peremes csavart (28) és vegye le a külső peremet (29).

- Vegye le a fűrészlapot (6) a belső peremről (31), és lefelé húzza ki.

- Gondosan tisztítsa meg a peremes csavart (28), a külső peremet (29) és a belső peremet (31).

- Az új fűrészlapot (6) fordított sorrendben helyezze vissza és rögzítse.

- Hajtsa le a fűrészlapvédőt (5), amíg a fűrészlapvédő (5) be nem akad a rögzítócsavarba (5a).

- Ismét húzza meg a rögzítőcsavart (5a).

- Figyelem!

A fogak vágóvonala, vagyis a fűrészlap forgásiránya (6) egyezzen meg a házon látható nyíl irányával.

- Mielött a munkát tovább folytatná, győződjön meg róla, hogy a védőberendezések működnek.

- Figyelem!

Minden egyes fürészlap-csere után ellenőrizni kell, hogy a fürészlap (6) függöleges pozícióban van-e, illetve 45°-ban megdöntve, akadály nélkül mozog az asztalbetétben (10).

- Figyelem!

A fürészlap (6) cseréjét és beállítását szabályszerűen kell elvégezni.

10.6 A lézer beállítása (19-20. ábra)

Ha a lézer (32) nem a helyes vágásvonalat mutatja, az utólagosan is beállítható. Ehhez oldja ki a csavarokat (32b), és vegye le az elülső borítást (32a). Oldja ki a kereszthornyos csavarokat (E). Oldalirányú eltolással állítsa be úgy a lézert, hogy a lézersugár a fűrészlap (6) vágófogaira mutasson.

Miután beállította és meghúzta a lézert, szerelje fel az elülső borítást, és húzza meg kézzel a két csavart (32b). A lézer beállításához a gépet csatlakoztatni kell a vil- lamos hálózatra.

Figyelem!

A lézer beállítása során semmi esetre se működtesse a be/kikapcsolót (2). Sérülésveszély!

10.7 Szervíz-információk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Gyorsan kopó részek*: Szénkefék, fürészlap, asztalbetét (cikkszám: 5901215010), forgácsfelfogó zsák

* nem szerepel kötelezően a szállított elemek között!

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

11. Szállítás

• A forgóasztal (14) bereteszeléséhez ismét húzza meg a fogantyút (11).
• Nyomja lefelé a gépfejet (4) és rögzítse a biztosító csapszeggel (23). A fűrész most a legalsó pozícióban van bereteszelve.
• A fűrész vonófunkcióját a vonó-vezetés (20) rögzítőcsavarjával rögzítse a leghátsó pozícióban.
• Az álló fűrészasztalnál (15) fogva szállítsa a gépet.
• A gép ismételt összeszereléséhez a 8. és 9. fejezetben leírtaknak megfelelően járjon el.

12. Tárolás

Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a készüléket és tartozékait. Az optimális tárolási hömérséklet 5 °C és 30 °C között van.

Az elektromos szerszámot az eredeti csomagolásában tárolja.

Letakarással védje az elektromos szerszámot a portól és a nedvességtől.

Tartsa a használati utasítást az elektromos szerszámon.

13. Elektromos csatlakoztatás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

• A termék megfelel az EN 61000-3-11 követelményeinek, és különleges feltételekkel csatlakoztatható. Ez azt jelenti, hogy nem engedélyezett a tetszőleges, szabadon választható csatlakozási pontokon történő használat.
• Kedvezőtlen hálózati viszonyok esetén a készülék átmeneti feszültségingadozást okozhat.
• A terméket kizárólag olyan csatlakozási helyen történő használatra tervezték, amelynél teljesülnek az alábbi előfeltételek:
  a) Nem lépik túl a maximálisan megengedett „Z” há- lózati impedanciát (Zmax = 0,339 Ω).
  b) A hálózat állandó áramterhelhetősége fázisonként legalább 100 A.
• Felhasználóként Önnek kell gondoskodni arról, hogy az Ön csatlakozási helye, amelyről Ön a terméket üzemeltetni kívánja, megfeleljen a fent megadott a) és b) követelmények egyikének. Szükség esetén egyeztessen az áramszolgáltatóval.

Fontos utasítások

A motor túlterhelés esetén magától lekapcsol. A (változó időtartamú) lehülés után a motor ismét bekapcsol-ható.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékeken gyakran sérült a szigetelés.

Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át.
• Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket.
• Elnyíródások, amikor áthajtanak a csatlakozóvezetéken.
• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
• Repedések a szigetelés elöregedése miatt.

Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze az elektromos csatlakozóvezetékek sérüléseit. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen az áramhálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak azonos jelölésű csatlakozó vezetékeket használjon.

A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor különleges csatlakozó vezetékre kell lecserélni, mely a gyártótól vagy annak ügyfélszolgálatától szerezhető be.

Váltóáramú motor:

• A hálózati feszültség értéke 220 - 240 V\~ kell legyen.
• A legfeljebb 25 m hosszú hosszabbító vezetékek legalább 1,5 négyzetmilliméter keresztmetszettel kell rendelkezzenek.

X csatlakoztatási mód

Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor különleges csatlakozóvezetékre kell lecserélni, amely a gyártótól vagy annak ügyfélszolgálatától szerezhető be.

A csatlakoztatásokat és az elektromos szerelvényen végzett javításokat csak villanyszerelő hajthatja végre.

Információ kérése esetén a következő adatokat adja meg:

• A motor áramneme
• A motor típustáblájának adatai

14. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!
• Az áthúzott kuka ikonja arra utal, hogy a leselejte-zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.
• A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)

- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.

- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtőhelyen is.

- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

15. Hibaelhárítás

Üzemzavar Lehetséges ok Megoldás
A motor nem működik	A motor, a kábel vagy a csatlakozó meghibásodott, a hálózati biztosítékok leégtek.	Ellenőriztesse a gépet egy szakemberrel.Soha ne javítsa meg saját kezüleg a motort!Veszély!Ellenőrizze a hálózati biztosítékokat, szükség esetén cserélje ki azokat!
A motor lassan indul és nem éri el az üzemi sebességet.	A feszültség túl alacsony, a tekercselések megsérültek, a kondenzátor leégett.	Ellenőriztesse a feszültséget villamossági szakemberrel.Ellenőriztesse a motort egy szakemberrel!Cseréltesse ki szakemberrel a kondenzátort!
A motor túl zajos.	A tekercselések megsérültek, a motor meghibásodott.	Ellenőriztesse a motort egy szakemberrel!
A motor nem éri el a teljes teljesítményét.	A hálózati berendezés áramkörei túl vannak terhelve (lámpák, egyéb motorok stb.).	Ne használjon más készülékeket vagy motorokat ugyanazon az áramkörön.
A motor könnyen túlmelegszik.	A motor túl van terhelve, a motor hütése nem elegendö.	Akadályozza meg, hogy a motor vágáskor túl legyen terhelve, távolitsa el a port a motorról, hogy a motor optimális hütése biztosítva legyen.
A fürésznyom durva vagy hullámos.	A fürészlap tompa, a fog alakja az anyagvastagsághoz nem megfelelő.	Élezze után a fürészlapot vagy helyezzen be megfelelő fürészlapot.
A munkadarab kirántódik a kézből vagy eltörik.	A vágási nyomás túl nagy, illetve a fürészlap nem megfelelő az adott alkalmazásra.	Használjon megfelelő fürészlapot.

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Gwarancja PL
