| Tipo de producto | Sierra de ingletes radial |
| Marca | Scheppach |
| Modelo | HM216SPX |
| Tensión nominal | 220-240 V~ 50 Hz |
| Potencia nominal S1 | 1700 W |
| Potencia S6 25% | 2000 W |
| Velocidad en vacío | 800 min⁻¹ |
| Hoja de sierra | ø210 x ø30 x 2,6 mm, 24 dientes |
| Ancho de corte a 90° | 340 x 65 mm |
| Ancho de corte a 45° | 240 x 65 mm |
| Rango de inclinación | -45° / 0° / +45° |
| Rango de inglete | 0° a 45° hacia la izquierda |
| Clase de protección | II (doble aislamiento) |
| Peso | aprox. 12,15 kg |
| Láser | Clase 2, 650 nm, <1 mW |
| Nivel de presión sonora | 96,5 dB(A) (incertidumbre 3 dB) |
| Nivel de potencia sonora | 109,5 dB(A) (incertidumbre 3 dB) |
| Cubierta protectora móvil | Sí |
| Dispositivo de sujeción | Sí, con prensa |
| Bolsa recolectora de virutas | Sí |
| Guía radial | Sí, con bloqueo |
| Tope longitudinal | Sí, plegable |
| Soportes laterales extensibles | Sí, 2 piezas |
Preguntas frecuentes - HM216SPX SCHEPPACH
Preguntas de los usuarios sobre HM216SPX SCHEPPACH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Scie en formato PDF gratis! Encuentra tus instrucciones HM216SPX - SCHEPPACH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HM216SPX de la marca SCHEPPACH.
MANUAL DE USUARIO HM216SPX SCHEPPACH
C.) Chiave a brugola, 6 mm
D.) Chiave a brugola, 3 mm
Explicación de los símbolos en el aparato
Este manual utiliza símbolos para llamar su atención sobre los posibles riesgos. Los símbolos de seguridad y explicaciones que acompañan a estos deben ser comprendidos perfectamente. Las propias advertencias no descartan ningún riesgo y no deben ser sustitutivas de unas medidas correctas para prevenir accidentes.
 | ¡Antes de la puesta en marcha, leer y seguir el manual de instrucciones así como las indicaciones de seguridad! |
 | Utilice protección auditiva. |
 | En caso de formación de polvo, llevar protección respiratoria. |
 | Use gafas de protección. |
 | ¡Atención! ¡Peligro de lesión! No tocar la hoja de sierre mientras se encuentre en funcionamiento. |
  | ¡Atención! Radiación por láser |
 | Clase de protección II (aislamiento doble) |
| △ ¡Atención! | En estas instrucciones de servicio hemos colocado este signo en los lugares que afectan a su seguridad. |
 | El producto cumple con las normativas europeas vigentes. |
 | El producto cumple con las normativas serbias vigentes. |
Índice de contenidos: Página:
- Introducción 93
- Descripción del aparato (fig. 1-22) 93
- Volumen de suministro 94
- Uso previsto....94
- Indicaciones de seguridad....95
- Datos técnicos 99
- Antes de la puesta en marcha....100
- Montaje 101
- Manejo 102
- Mantenimiento 104
- Transporte.... 105
- Almacenamiento.... 106
- Conexión eléctrica.... 106
- Eliminación y reciclaje 107
- Solución de averías 108
- Declaración de conformidad .... 414

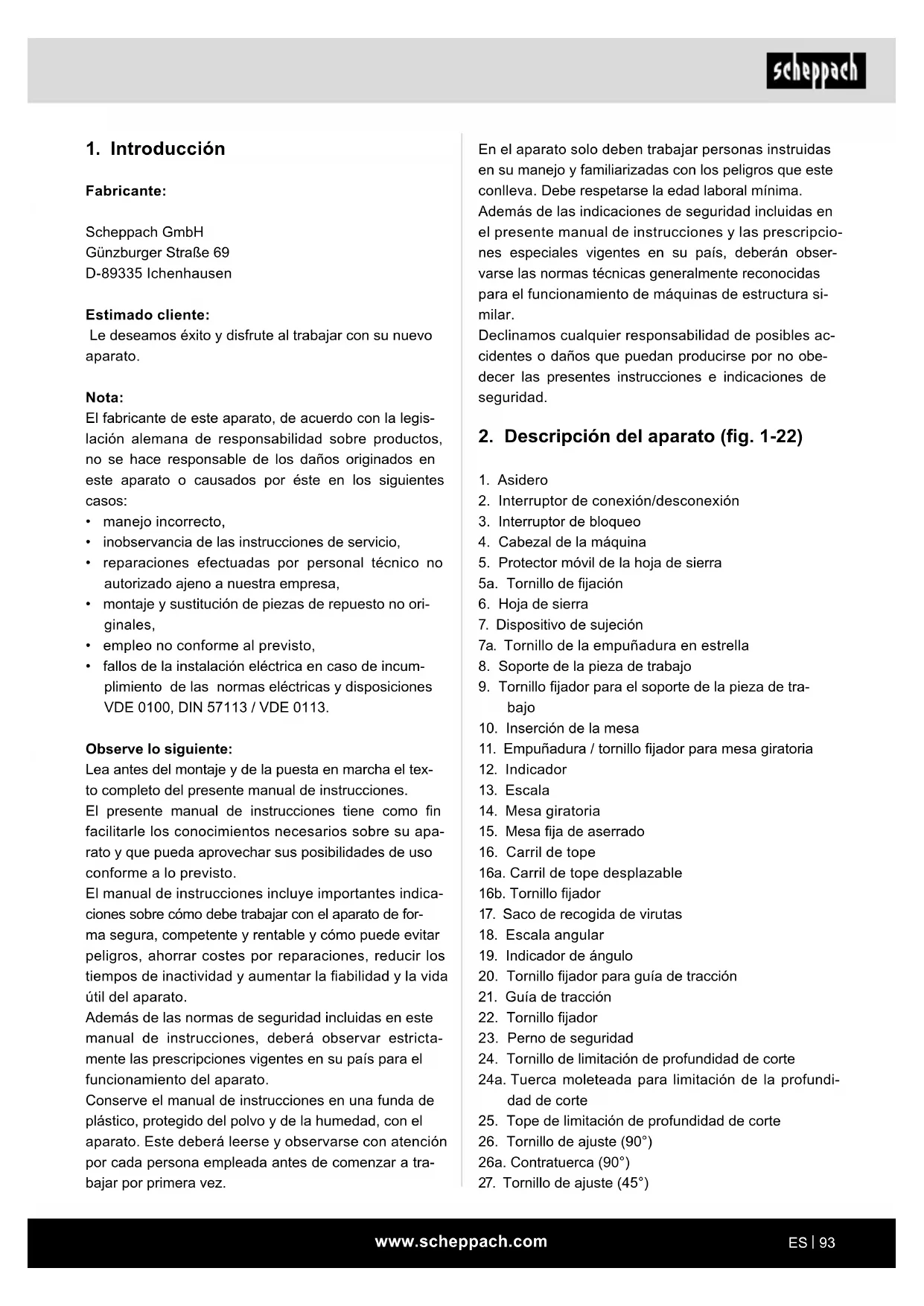

1. Introducción
Fabricante:
Scheppach GmbH
Le deseamos éxito y disfrute al trabajar con su nuevo aparato.
Nota:
El fabricante de este aparato, de acuerdo con la legislación alemana de responsabilidad sobre productos, no se hace responsable de los daños originados en este aparato o causados por éste en los siguientes casos:
- manejo incorrecto,
- inobservancia de las instrucciones de servicio,
- reparaciones efectuadas por personal técnico no autorizado ajeno a nuestra empresa,
- montaje y sustitución de piezas de repuesto no originales,
- empleo no conforme al previsto,
- fallos de la instalación eléctrica en caso de incumplimiento de las normas eléctricas y disposiciones VDE 0100, DIN 57113 / VDE 0113.
Observe lo siguiente:
Lea antes del montaje y de la puesta en marcha el texto completo del presente manual de instrucciones.
El presente manual de instrucciones tiene como fin facilitarle los conocimientos necesarios sobre su aparato y que pueda aprovechar sus posibilidades de uso conforme a lo previsto.
El manual de instrucciones incluye importantes indicaciones sobre cómo debe trabajar con el aparato de forma segura, competente y rentable y cómo puede evitar peligros, ahorrar costes por reparaciones, reducir los tiempos de inactividad y aumentar la fiabilidad y la vida útil del aparato.
Además de las normas de seguridad incluidas en este manual de instrucciones, deberá observar estrictamente las prescripciones vigentes en su país para el funcionamiento del aparato.
Conserve el manual de instrucciones en una funda de plástico, protegido del polvo y de la humedad, con el aparato. Este deberá leerse y observarse con atención por cada persona empleada antes de comenzar a trabajar por primera vez.
En el aparato solo deben trabajar personas instruidas en su manejo y familiarizadas con los peligros que este conlleva. Debe respetarse la edad laboral mínima.
Además de las indicaciones de seguridad incluidas en el presente manual de instrucciones y las prescripciones especiales vigentes en su país, deberán observarse las normas técnicas generalmente reconocidas para el funcionamiento de máquinas de estructura similar.
Declinamos cualquier responsabilidad de posibles accidentes o daños que puedan producirse por no obedecer las presentes instrucciones e indicaciones de seguridad.
2. Descripción del aparato (fig. 1-22)
- Asidero
- Interruptor de conexión/desconexión
- Interruptor de bloqueo
- Cabezal de la máquina
- Protector móvil de la hoja de sierra
5a. Tornillo de fijación - Hoja de sierra
- Dispositivo de sujeción
7a. Tornillo de la empuñadura en estrella - Soporte de la pieza de trabajo
- Tornillo fijador para el soporte de la pieza de trabajo
- Inserción de la mesa
- Empuñadura / tornillo fijador para mesa giratoria
- Indicador
- Escala
- Mesa giratoria
- Mesa fija de aserrado
- Carril de tope
16a. Carril de tope desplazable
16b. Tornillo fijador - Saco de recogida de virutas
- Escala angular
- Indicador de ángulo
- Tornillo fijador para guía de tracción
- Guía de tracción
- Tornillo fijador
- Perno de seguridad
- Tornillo de limitación de profundidad de corte
24a. Tuerca moleteada para limitación de la profundidad de corte - Tope de limitación de profundidad de corte
- Tornillo de ajuste (90°)
26a. Contratuerca (90°) - Tornillo de ajuste (45°)
27a. Contratuerca (45°)
28. Tornillo de brida
29. Brida externa
30. Bloqueador del eje de la sierra
31. Brida interna
32. Láser
32a. Carcasa láser cubierta
32b. Tornillo de cabeza ranurada en cruz
33. Interruptor de conexión/desconexión de láser
34. Estribo de guía
35. Palanca de posición de encaje
36. Protección contra ladeo
37. Tope longitudinal
38. Tornillo de ajuste
A.) Escuadra con espaldón 90° (no incluido en el volumen de suministro)
B.) Ángulo de tope de 45° (no incluido en el volumen de suministro)
C.) Llave Allen, 6 mm
D.) Llave Allen de 3 mm
E.) Tornillo de ranura en cruz (láser)
3. Volumen de suministro
- Sierra tronzadora, de tracción y de cortar ingletes
• 1 dispositivos de sujeción (7) - 2 soportes de la pieza de trabajo (8) (premontados)
• Saco de recogida de virutas (17)
• Llave Allen de 6 mm (C)
• Llave Allen de 3 mm (D) - Manual de instrucciones
4. Uso previsto
La sierra tronzadora y de tracción sirve para cortar madera y plástico, según el tamaño de la máquina. La sierra no es apropiada para el corte de leña.
¡Advertencia!
No utilice nunca el aparato para el corte de otros materiales distintos a los descritos en el manual de instrucciones.
¡Advertencia!
La hoja de sierra suministrada está pensada exclusivamente para el aserrado de madera. No lo utilice para el aserrado de leña.
La máquina únicamente debe utilizarse para el fin previsto. Se considerará inapropiado cualquier uso que vaya más allá. Los daños o lesiones de cualquier tipo producidos a consecuencia de lo anterior serán responsabilidad del usuario/operario, no del fabricante. Solo se deben utilizar las hojas de sierra apropiadas para la máquina. Se prohíbe la utilización de muelas de tronzado de todo tipo.
El cumplimiento de las indicaciones de seguridad también forma parte del uso conforme al previsto, al igual que el manual de montaje y las instrucciones de funcionamiento en el manual de instrucciones.
Las personas que se ocupen del manejo y mantenimiento de la máquina, deben familiarizarse con la misma y estar informadas sobre los posibles peligros.
Asimismo, también deben cumplirse de manera estricta las normas vigentes en prevención de accidentes.
También deben cumplirse las normas generales en materia de sanidad laboral y de técnicas de seguridad.
Si el usuario hiciera modificaciones en la máquina, el fabricante no se responsabilizará de ningún daño que ello pueda causar.
A pesar de darse un uso conforme al previsto, no se pueden descartar por completo determinados factores de riesgos residuales. Condicionados por la construcción y la estructura de la máquina, se pueden producir las siguientes situaciones:
- Contacto de la hoja de sierra en la zona de aserrado no cubierta.
- Contacto con la hoja de sierra mientras está en funcionamiento (lesión de corte).
- Retroceso de piezas de trabajo y de partes de piezas.
- Fracturas de la hoja de sierra.
- Evacuación de piezas defectuosas de metales duros de la hoja de sierra.
- Lesiones en los oídos debido a la falta de uso de la protección auditiva.
- Emisiones nocivas para la salud de serrín de made- ra durante el uso en espacios cerrados.
Recuerde que nuestros aparatos no están diseñados para usos comerciales, artesanales ni industriales. No concedemos ningún tipo de garantía si se utiliza el aparato en empresas comerciales, artesanales o industriales, ni en actividades de características similares.
5. Indicaciones de seguridad
Indicaciones generales de seguridad para herramientas eléctricas
△ ¡ADVERTENCIA! Lea todas las indicaciones de seguridad, instrucciones, ilustraciones y datos técnicos que acompañan a esta herramienta eléctrica. Si no se respetan las siguientes instrucciones, puede producirse una descarga eléctrica, un incendio y/o lesiones graves.
Conserve todas las indicaciones de seguridad e instrucciones para futuros usos.
El término empleado en las indicaciones de seguridad "herramienta eléctrica" se refiere tanto a las herramientas eléctricas conectadas a la red eléctrica (con línea de alimentación), como a las herramientas eléctricas que funcionan por batería (sin línea de alimentación).
- Seguridad en el lugar de trabajo
a. Tenga su zona de trabajo ordenada y bien iluminada. Las zonas de trabajo desordenadas o mal iluminadas pueden causar accidentes.
b. Con la herramienta eléctrica, no trabaje en entornos en peligro de explosión en los que haya líquidos, gases o polvos inflamables. Las herramientas eléctricas producen chispas que pueden inflamar el polvo o los vapores.
c. Cuando use esta herramienta eléctrica, no permita que se acerquen niños ni otras personas. Al distraerse puede perder el control de la herramienta eléctrica.
- Seguridad eléctrica
a. La clavija de conexión de la herramienta eléctrica debe ser compatible con la toma de enchufe. Bajo ningún concepto se debe modificar la clavija. No utilice adaptadores de conexión en las herramientas eléctricas con toma de tierra. Las clavijas compatibles y sin modificar reducen el riesgo de una descarga eléctrica.
b. Evite el contacto corporal con las superficies conectadas a tierra tales como tuberías, calentadores, estufas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su cuerpo está en contacto con la tierra.
c. Mantenga las herramientas eléctricas alejadas de la lluvia o la humedad. La entrada de agua en la herramienta eléctrica aumenta el riesgo de una descarga eléctrica.
d. No modifique la finalidad del cable de conexión para cargar, colgar la herramienta eléctrica o para desenchufar la clavija de la toma de enchufe. Aleje el cable de conexión de fuentes de calor, de aceite, de bordes afilados o de componentes móviles. Unos cables de conexión dañados o enredados aumentan el riesgo de una descarga eléctrica.
e. Si trabaja con una herramienta eléctrica al aire libre, emplee solo cables alargadores que también sean adecuados para zonas exteriores. El uso de un cable alargador adecuado para zonas exteriores reduce el riesgo de una descarga eléctrica.
f. Si no se puede evitar el funcionamiento de la herramienta eléctrica en un entorno húmedo, emplee un interruptor de corriente de defecto. El uso de un interruptor de protección de corriente residual reduce el riesgo de una descarga eléctrica.
- Seguridad de las personas
a. Sea cuidadoso y preste atención a lo que hace, y realice con prudencia el trabajo con una herramienta eléctrica. No use ninguna herramienta eléctrica si está cansado o si está bajo el efecto de drogas, alcohol o medicamentos. Un descuido durante el uso de la herramienta eléctrica puede causar lesiones graves.
b. Use equipo de protección individual y lleve siempre gafas de protección. La utilización de equipos de protección individual (tales como mascarilla antipolvo, calzado de seguridad anti-deslizante, casco protector o protección auditiva) adecuados al tipo de herramienta eléctrica y a su empleo reduce el riesgo de sufrir lesiones.
c. Evite una puesta en marcha accidental. Asegúrese de que la herramienta eléctrica se encuentre desconectada antes de cogerla o transportarla o conectarla a la alimentación de corriente y/o a la batería. Si transporta la herramienta eléctrica con el dedo puesto en el interruptor o conecta la herramienta eléctrica a la toma de corriente estando ésta en posición de encendido, puede causar un accidente.
d. Antes de encender la herramienta eléctrica, retire cualquier herramienta eléctrica o llave inglesa. Una herramienta o una llave puesta en una pieza giratoria de la herramienta eléctrica pueden causar lesiones.
e. Evite posturas forzadas. Procure una buena estabilidad y mantenga siempre el equilibrio. Así controlará mejor la herramienta eléctrica si surge una situación imprevista.
f. Use ropa adecuada. No use ropa holgada ni joyas. No acerque el cabello ni la ropa a las piezas móviles. La ropa holgada, las joyas y el cabello largo pueden engancharse en las piezas móviles.
g. Si pueden instalarse dispositivos de aspiración y recogida de polvo, estos deberán conectarse y emplearse de forma correcta. El uso de un aspirador de polvo puede reducir los riesgos derivados del polvo.
h. No se confíe ni ignore las reglas de seguridad de las herramientas eléctricas, ni siquiera en caso de estar familiarizado con la herramienta eléctrica por un uso frecuente de la misma. Un manejo poco atento puede causar lesiones de extrema gravedad en fracciones de segundo.
- Uso y manipulación de la herramienta eléctrica
a. No sobrecargue la herramienta eléctrica. Trabaje con la herramienta eléctrica adecuada. Si usa la herramienta eléctrica adecuada, trabajará mejor y más seguro dentro del rango de potencia indicado.
b. No emplee una herramienta eléctrica con un interruptor defectuoso. Una herramienta eléctrica que ya no se pueda conectar o desconectar de nuevo, es peligrosa y se debe reparar.
c. Retire la clavija de conexión de la toma de enchufe y/o retire una batería extraíble antes de realizar ajustes en el aparato, cambiar piezas intercambiables de la herramienta o guardar la herramienta eléctrica. Esta medida de precaución evita el arranque involuntario de la herramienta eléctrica.
d. Mantenga las herramientas eléctricas que no utilice fuera del alcance de los niños. No deje utilizar la herramienta eléctrica a ninguna persona que no esté familiarizada con ella o que no haya leído estas instrucciones. Las herramientas eléctricas son peligrosas si son utilizadas por personas sin experiencia.
e. Cuide con esmero las herramientas eléctricas y los insertos intercambiables de la misma. Compruebe que las piezas móviles funcionan bien y no se atascan, que no hay piezas rotas ni dañadas, y que la herramienta eléctrica funciona correctamente. Si hay alguna pieza dañada, repárela antes de usar la herramienta eléctrica. Muchos accidentes se deben a herramientas eléctricas que no han recibido el debido mantenimiento.
f. Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con bordes cortantes y afilados conservadas cuidadosamente se atascan menos y son más fáciles de conducir.
g. Use la herramienta eléctrica, los accesorios, las herramientas, etc. conforme a estas instrucciones. Tenga en cuenta las condiciones de trabajo y los trabajos que se deben realizar. El uso de herramientas eléctricas para fines no previstos puede ser peligroso.
h. Mantenga las empuñaduras y sus superficies secas, limpias y libres de aceite y grasa. Unas empuñaduras y unas superficies de agarre resbaladizas no permiten realizar un manejo y control seguro de la herramienta eléctrica en situaciones imprevistas.
5. Servicio técnico
a. Encargue la reparación de su herramienta eléctrica solamente a personal técnico cualificado y únicamente con piezas de repuesto originales. Así se garantizará que la herramienta eléctrica siga siendo segura.
Indicaciones de seguridad para sierras de tronzado y de cortar ingletes
a) Las sierras de tronzado y de cortar ingletes se han previsto para cortar madera o productos de materiales similares, pero no se pueden emplear para cortar materiales de hierro como varillas, barras, tornillos, etc. El polvo de abrasión causa un bloqueo de las piezas móviles, como la cubierta protectora inferior. Las chispas de corte queman la cubierta protectora inferior, la placa de inserción y otras piezas de plástica.
b) Si fuera posible, fije siempre la pieza de trabajo con prensatornillos o sargentos. Si sujeta la pieza de trabajo con la mano, debe mantener siempre su mano alejada de la hoja de sierra en cada lado, una distancia mínima de 100 mm.
No utilice esta sierra para cortar piezas que sean demasiado pequeñas como para sujetarlas o mantenerlas sujetas con la mano. Si su mano estuviera demasiado cerca de la hoja de sierra, existe un gran peligro de lesiones por contacto con la hoja de sierra.
c) La pieza de trabajo debe estar inmovilizada y, o bien estar firmemente sujeta o bien apretada contra el tope y la mesa. No deslice la pieza de trabajo en la hoja de sierra ni corte nunca “a pulso”. Las piezas de trabajo sueltas o móviles podrían salir despedidas a gran velocidad y causar lesiones.
d) Deslice la sierra a través de la pieza de trabajo. Evite tirar de la sierra a través de la pieza de trabajo. Para efectuar un corte, levante el cabezal de la sierra y tire de éste sobre la pieza, sin cortar. A continuación, conecte el motor, gire el cabezal de la sierra hacia abajo y empuje la sierra a través de la pieza de trabajo. En caso de corte con presión progresiva, existe el peligro de que la hoja de sierra ascienda por la pieza y que la unidad de la hoja de sierra experimente un violento retroceso hacia el usuario.
e) No cruce nunca la mano sobre la línea de corte prevista, ni por delante ni por detrás de la hoja de sierra. Soportar la pieza de trabajo “con las manos cruzadas”, es decir, manteniendo la pieza de trabajo a la derecha junto a la hoja de sierra con la mano izquierda o viceversa, es muy peligroso.
f) No agarre por detrás del tope mientras esté girando la hoja de sierra. No deje nunca que la distancia de seguridad disminuya por debajo de 100 mm entre la mano y la hoja de sierra en rotación (ello es válido a ambos lados de la hoja de sierra, por ejemplo, al retirar desperdicios de madera). La proximidad de la hoja de sierra en rotación hasta su mano podría resultar imperceptible y usted podría sufrir lesiones graves.
g) Compruebe la pieza de trabajo antes del corte. Si la pieza de trabajo está arqueada o deformada, sujétela con el lado curvado hacia fuera contra el tope. Asegúrese siempre de que a lo largo de la línea de corte no haya ninguna ranura entre la pieza de trabajo, el tope y la mesa. Las piezas de trabajo combadas o deformadas pueden darse la vuelta o cambiar súbitamente de posición, aprisionando la hoja de sierra en rotación durante el corte. No debe haber ningún clavo ni cuerpo extraño en la pieza de trabajo.
h) Emplee la sierra solo cuando la mesa esté libre de herramientas, residuos de madera, etc.; solo la pieza de trabajo debe estar sobre la mesa. Los pequeños residuos, trozos de madera sueltos u otros objetos que entren en contacto con la hoja en rotación, pueden salir despedidos a gran velocidad.
i) Corte cada vez una única pieza de trabajo. Las piezas de trabajo apiladas varias veces no se dejan apretar o sujetar apropiadamente y pueden causar un aprisionamiento de la hoja o patinar durante el aserrado.
j) Ocúpese de que la sierra de tronzado y de cortar ingletes se encuentre sobre una superficie de trabajo lisa y firme antes de su uso. Una superficie de trabajo lisa y firme reduce el peligro de que la sierra de tronzado y de cortar ingletes se vuelva inestable.
k) Planifique el trabajo. Preste atención con cada regulación de la inclinación de la hoja de sierra o del ángulo de tronzado a que el tope regulable esté ajustado correctamente y que la pieza de trabajo apoye sin entrar en contacto con la hoja o la cubierta protectora. Hay que simular un movimiento de corte completo sin llegar a conectar la máquina y sin pieza de trabajo sobre la mesa, para garantizar que no haya obstáculos ni peligro de corte en el tope.
1) Con las piezas de trabajo que sean más anchas o más largas que la superficie de la mesa, debe proporcionar un apoyo apropiado, como por ejemplo, extensiones de la mesa o caballetes de aserrado. Las piezas de trabajo que sean más largas o más anchas que la mesa de la sierra de tronzado y de cortar ingletes podrían ladearse y caer en caso de no estar firmemente afianzadas. Si se cae un taco de madera cortado o la propia pieza de trabajo, la cubierta protectora inferior podría levantarse o salir despedida descontroladamente por la hoja en rotación.
m) No recurra a ninguna otra persona como sustitutivo de una extensión de la mesa o para proporcionar un soporte adicional. Un soporte inestable de la pieza de trabajo puede causar el aprisionamiento de la hoja. También la pieza de trabajo durante el corte podría desplazarse y tirar del ayudante hacia la hoja en rotación.
n) La pieza cortada no debe empujarse en contra de la hoja de sierra en rotación. Si hay poco espacio, por ejemplo por utilizarse topes longitudinales, la pieza cortada podría enchavetarse contra la hoja y salir despedida violentamente.
o) Utilice siempre un prensatornillo o sargento, o un dispositivo adecuado, para afianzar apropiadamente materiales redondos como barras o tubos. Las barras tienden a rodar durante el corte, con lo que la hoja puede ser "aprisionada" y tirar de la pieza de trabajo junto con su mano hacia la hoja.
p) Deje que la hoja alcance el número de revoluciones máximo antes de cortar la pieza de trabajo.
Ello reduce el riesgo de que la pieza de trabajo salga lanzada.
q) Si se inmoviliza la pieza de trabajo o si la hoja queda bloqueada, desconecte la sierra de tronzado y de cortar ingletes. Espere a que todos los componentes móviles se hayan detenido, desenchufe la clavija de conexión de la red y/o extraiga la batería. A continuación, retire el material atascado. Si siguiera serrando con un bloqueo de este tipo, podría producirse una pérdida de control o bien daños en la sierra de tronzado y de cortar ingletes.
r) Una vez concluido el corte, suelte el interruptor, mantenga el cabezal de la sierra abajo y espere a que se detenga la hoja, antes de retirar la pieza cortada. Es muy peligroso acercar la mano a la hoja en giro por inercia.
s) Mantenga bien sujeta la empuñadura cuando ejecute un corte incompleto con la sierra o si suelta el interruptor, antes de que el cabezal de la sierra haya alcanzado su posición inferior. En virtud del efecto de frenado de la sierra, el cabezal de la sierra puede experimentar un tirón brusco hacia abajo, lo que conlleva un peligro de lesiones.
Instrucciones de seguridad para el manejo de las ho- jas de sierra
- No utilice hojas de sierra defectuosas o deformadas.
- No utilice hojas de sierra que revistan fisuras. Deseche hojas de sierra con fisuras. Se prohíbe la reparación.
- No utilice hojas de sierra fabricadas de acero de corte rápido.
- Controle el estado de las hojas de sierra antes de utilizar la sierra oscilante y de tracción.
- Emplee exclusivamente hojas de sierra apropiadas para el material que se vaya a cortar.
- Utilice solo las hojas de sierra estipuladas por el fabricante. Las hojas de sierra deben, si están previstas para el mecanizado de madera o materiales similares, cumplir la norma EN 847-1.
-
No utilice hojas de sierra de acero de corte rápido (HSS) de alta aleación.
-
Utilice solo hojas de sierra cuyo número de revoluciones máximo permitido no sea inferior al número de revoluciones máximo del husillo de la sierra tronzadora y de inglete, y que sea apropiado para el material que se vaya a cortar.
-
Preste atención a la dirección de giro de la hoja de sierra.
-
Utilice solo hojas de sierra cuando domine su manejo.
-
Respete el régimen máximo. No se debe exceder la velocidad máxima indicada en la hoja de corte. Respete, si se indica, el régimen.
-
Limpie las superficies tensoras de suciedad, gra- sa, aceite y agua.
-
No utilice aros o manguitos reductores sueltos para reducir los taladrados de las hojas de sierra.
-
Preste atención a que los aros reductores fijos para asegurar la hoja de sierra a emplear dispongan del mismo diámetro y como mínimo 1/3 del diámetro de corte.
-
Asegúrese de que los aros reductores se encuentren entre sí en paralelo.
-
Maneje hojas de sierra con precaución. Conserve estas preferiblemente en el embalaje original o en envases especiales. Vista guantes de protección para mejorar la seguridad de agarre y reducir el riesgo de lesión.
-
Asegúrese antes del uso de hojas de sierra que todos los dispositivos de protección se encuentren fijados correctamente.
-
Asegúrese antes del uso de que la hoja de sierra que vaya a usar cumpla los requisitos técnicos de esta sierra tronzadora y de inglete y que esté correctamente fijada.
-
Use la hoja de sierra suministrada solo para trabajos de corte de madera, nunca para el trabajo en metales.
-
Utilice únicamente una hoja de sierra con un diámetro que cumpla las indicaciones de la sierra.
-
Utilice los soportes adicionales para piezas de trabajo si ello fuera necesario para garantizar la estabilidad de la pieza en cuestión.
-
Durante el trabajo, deben fijarse y utilizarse siempre las extensiones del soporte de la pieza de trabajo.
-
¡Sustituya toda pieza de inserción de la mesa des-gastada!
-
Evite que se produzca un sobrecalentamiento de los dientes de la sierra.
-
Al serrar plásticos, evite que se funda el plástico. Utilice para ello las hojas de sierra correctas. Sustituya a tiempo las hojas de sierra dañadas o desgastadas.
Si se produce un sobrecalentamiento de la hoja de sierra, detenga la máquina. Deje primero que la hoja de sierra se enfríe antes de trabajar de nuevo con el aparato.
Atención: Radiación por láser Nunca mire directamente al rayo Tipo de láser 2
¡Protéjase a sí mismo y a su entorno de los riesgos de accidentes tomando las medidas de precaución oportunas!
- No mire directamente al haz láser con los ojos des- protegidos.
- Nunca mire directamente a la trayectoria del haz.
- Nunca apunte el haz láser hacia superficies reflectantes ni hacia personas o animales. Incluso un haz láser de baja potencia puede provocar lesiones oculares.
- Precaución: si se utilizan procedimientos distintos a los especificados aquí, puede producirse una exposición peligrosa a la radiación.
- No abra nunca el módulo láser. Podría producirse una exposición imprevista a la radiación.
- El láser no debe sustituirse por un láser de otro tipo.
- Solo el fabricante del láser o un representante autorizado están autorizados a realizar reparaciones en el láser.
Riesgos residuales
La herramienta eléctrica se ha construido de acuerdo con los últimos avances tecnológicos y las reglas técnicas de seguridad reconocidas. Aun así pueden emanar determinados riesgos residuales durante el trabajo.
- Si no se utilizan las líneas de conexión eléctricas apropiadas, existe riesgo para la salud.
- Asimismo, a pesar de todas las precauciones adoptadas pueden existir riesgos residuales no patentes.
- Los riesgos residuales se pueden minimizar observando las "indicaciones de seguridad" y el "uso conforme a lo previsto", así como siguiendo las instrucciones de servicio en su integridad.
-
No someta a la máquina a mayor presión de la necesaria: demasiada presión durante el aserrado puede dañar con celeridad la hoja de sierra, provocando una reducción del rendimiento de la máquina durante el procesamiento y para la precisión de corte.
-
Durante el aserrado de material de plástico, utilice siempre prisioneros: las secciones que deban ase-rrarse, deben fijarse siempre entre los prisioneros.
- Evite puestas en marcha fortuitas de la máquina: al introducir la clavija en la toma de enchufe, no debe presionarse el botón de arranque.
- Utilice la herramienta que se recomienda en este manual. De este modo conseguirá que su máquina brinde el mejor rendimiento.
- No acerque sus manos a la zona de trabajo cuando la máquina esté en marcha.
- Antes de realizar trabajos de ajuste o de mantenimiento, suelte la tecla de arranque y desenchufe la clavija de conexión de la red.
¡Advertencia!
Esta herramienta eléctrica produce un campo electro-magnético mientras funciona. Este campo puede per-judicar bajo circunstancias concretas implantes médicos activos o pasivos. Con el fin de reducir el peligro de lesiones graves o mortales, recomendamos a las personas con implantes médicos que consulten tanto a su médico como al fabricante del implante médico antes de manejar la herramienta eléctrica.
6. Datos técnicos
Motor de corriente alterna....220 - 240 V\~ 50 Hz
Potencia nominal S1....1700 vatios
Modo de servicio ....S6 25%* 2000 W
Número de revoluciones en régimen de marcha al ra-
lentí n0 ....4800 rpm
Hoja de sierra de metal duro ..... ø 210 x ø 30 x 2,6 mm
Número de dientes ..... 24
Ancho máximo del dentado de la hoja de sierra.. 3 mm Gama de giro -45° / 0°/ +45°
Corte en inglete .....de 0° a 45° hacia la izquierda
Anchura de sierra a 90°.....340 x 65 mm
Anchura de sierra a 45°....240 x 65 mm
Anchura de sierra con 2 x 45°
(Corte doble a inglete) 240 x 38 mm
Clase de protección .....II / ☐
Peso ......aprox. 12,15 kg
Tipo de láser 2
Longitud de onda láser 650 nm
Potencia del láser ....../< 1 mW
Reservado el derecho a introducir modificaciones técnicas.
* Tipo de funcionamiento S6, funcionamiento cíclico continuo. El funcionamiento se compone por un tiempo de arranque, un tiempo con carga constante y un tiempo de marcha en vacío. La duración de un ciclo es de 10 minutos, la duración relativa de conexión equivale al 25 % de la duración de un ciclo.
La pieza de trabajo debe tener como mínimo un alto de 3 mm y un ancho de 10 mm.
Preste atención a que la pieza de trabajo se asegure siempre con el dispositivo tensor.
Ruido
Los valores de ruido han sido determinados con arreglo a la norma EN 62841.
Nivel de presión acústica L _pA ......96,5 dB
Incertidumbre K _pA ......3 dB
Nivel de potencia acústica L _WA .....109,5 dB
Incertidumbre K _WA ....3 dB
Utilice protección auditiva.
El efecto del ruido puede causar pérdida auditiva.
Los valores de emisiones de ruido indicados se han medido siguiendo un proceso de comprobación normalizado y pueden utilizarse para comparar una herramienta eléctrica con otra.
Los valores de emisión de ruidos indicados se pueden emplear también para una evaluación provisional de la carga.
Advertencia:
- Las emisiones de ruido pueden diferir de los valores indicados durante el uso real de la herramienta eléctrica, dependiendo del tipo y modo de uso de la misma, especialmente, del tipo de pieza de trabajo con el que se trabaje.
- Intente mantener lo más baja posible la carga. Me-dida a modo de ejemplo: limitación del tiempo de trabajo. Para ello, deben tenerse en cuenta todas las fracciones de los ciclos de funcionamiento (por ejemplo, tiempos en los que la herramienta eléctrica se encuentra desconectada, y tiempos en los que se encuentra conectada, pero funcionando sin carga).
7. Antes de la puesta en marcha
- Abra el embalaje y extraiga el aparato cuidadosamente.
- Retire el material de embalaje y los seguros de embalaje y transporte (si los hay).
- Compruebe la integridad del volumen de suministro.
- Compruebe que no haya daños de transporte en el aparato y en los componentes de los accesorios.
- Conserve el embalaje por si fuera preciso hasta la extinción del período de garantía.
ATENCIÓN
¡El aparato y los materiales de embalaje no son aptos como juguetes para niños! ¡Los niños no deben jugar con bolsas de plástico, láminas o piezas pequeñas! ¡Existe peligro de atragantamiento y asfixia!
- La máquina se debe instalar en estado seguro. Fije la máquina a un banco de trabajo, bastidor inferior o similar. Inserte 4 tornillos (no incluidos en el volumen de suministro) en los orificios de la mesa fija de aserrado (15). Apriete los tornillos.
- Afloje y extraiga por completo el dispositivo de protección contra ladeo (36) preinstalado en la parte inferior de la sierra y vuelva a asegurarlo con la llave Allen (D).
- Ajuste el tornillo de ajuste (38) al nivel del tablero de la mesa para evitar que la máquina se incline.
- Antes de la puesta en marcha, deben estar montadas todas las tapas y dispositivos de protección de forma correcta.
- La hoja de sierra debe poder circular libremente.
- En la madera ya mecanizada, prestar atención a los cuerpos extraños como, p. ej., clavos o tornillos, etc.
- Antes de accionar el conector/des conector, asegúrese de que la hoja de sierra esté correctamente montada y que se tenga un fácil acceso a las piezas móviles.
- Antes de conectar la máquina, asegúrese de que los datos de la placa de características coinciden con los datos de la red.
7.1 Comprobación del dispositivo de seguridad de protección de la hoja de sierra móvil (5)
La protección de la hoja de sierra protege de un posible contacto con la hoja de sierra y de las virutas desprendidas.
Comprobación del funcionamiento
Para ello, abatir hacia abajo la sierra:
- La protección de la hoja de sierra debe desbloquear la hoja de sierra durante la basculación hacia abajo, sin llegar a tocar otras piezas.
- Al abatir hacia arriba la hoja de sierra hasta la posición inicial, la protección de la hoja de sierra debe cubrir automáticamente la hoja.
8. Montaje
8.1 Montaje de la sierra tronzadora y de tracción (fig. 1/2/4)
- Para regular la mesa giratoria (14), aflojar la empuñadura (11) aprox. 2 giros y tirar de la palanca de posición de encaje (35) con el índice hacia arriba.
- Gire la mesa giratoria (14) y el indicador(12) la medida angular deseada de la escala (13) y fijela con la empuñadura (11).
- Presione ligeramente el cabezal de la máquina (4) hacia abajo. Extrayendo y girando simultáneamente el perno de seguridad (23) del soporte del motor, se desenclava la sierra de la posición inferior.
- Gire el perno de seguridad (23) 90 grados para fijarlo en la posición desbloqueada.
• Gire el cabezal de la máquina (4) hacia arriba. - Los dispositivos de sujeción (7) se puede fijar a ambos lados en la mesa fija de aserrado (15). Inserte los dispositivos de sujeción (7) en los orificios previstos para ello en la parte posterior del carril de tope (16) y asegúrelos por medio de tornillos de mariposa (7a). En cortes en inglete de 0° a 45° hay que montar el dispositivo de sujeción (7) solo en un lado (a la derecha) (véase la ilustración 11-12).
- El cabezal de la máquina (4) se puede inclinar hacia la izquierda un máx. de 45° aflojando el tornillo fijador (22).
- Durante el trabajo, deben fijarse y utilizarse los soportes de la pieza de trabajo (8). Establezca la proyección deseada aflojando el tornillo fijador (9). Después, apriete de nuevo el tornillo fijador (9).
8.2 Saco de recogida de virutas (fig. 1/22)
La sierra está provista con un saco de recogida de virutas (17) para las virutas.
Junte presionando las aletas metálicas del saco de recogida de virutas (17) y móntelo en la abertura de salida de la zona del motor.
El saco de recogida de virutas (17) se puede vaciar mediante la cremallera de la parte inferior.
8.2.1 Conexión a una aspiración de polvo externa
- Conecte la manguera de aspiración a la aspiración de polvo.
- La aspiración de polvo debe ser adecuada para el material a procesar.
- Utilice un dispositivo de aspiración especial para extraer el polvo especialmente dañino o cancerígeno.
8.3 Ajuste de precisión del tope para un corte de tronzado a 90° (ilustración 1/2/5/6)
Herramienta necesaria:
- Llave Allen, 6 mm
- Llave de boca fija SW13 (no incluida en el volumen de suministro)
- La escuadra con espaldón no está incluida en el volumen de suministro.
- Baje el cabezal de la máquina (4) hacia abajo y fijelo con el perno de seguridad (23).
- Afloje el tornillo fijador (22).
- Coloque la escuadra con espaldón (A) entre la hoja de sierra (6) y la mesa giratoria (14).
- Afloje la contratuerca (26a).
- Regule el tornillo de ajuste (26) hasta que el ángulo entre la hoja de sierra (6) y la mesa giratoria (14) sea de 90°.
- Apriete de nuevo la contratuerca (26a).
- Compruebe a continuación la posición del indicador de ángulo. Si fuera preciso, suelte el indicador (19) con un destornillador para tornillos de cabeza ranurada en cruz, ajustelo en la posición de 0° de la escala (18) y vuelva a apretar el tomillo de retención.
8.4 Ajuste de precisión del tope para un corte en inglete a 45° (ilustración 1/2/5/9/10)
Herramienta necesaria:
- Llave Allen, 6 mm
- Llave de boca fija SW13 (no incluida en el volumen de suministro)
- La escuadra con espaldón no está incluida en el volumen de suministro.
- Baje el cabezal de la máquina (4) hacia abajo y fijelo con el perno de seguridad (23).
- Fije la mesa giratoria (14) en la posición de 0°.
- ¡Atención!
El carril de tope desplazable (16a) se debe fijar para los cortes de inglete (cabezal inclinado de la sierra) en la posición externa. (Lado izquierdo).
- Afloje el tornillo fijador (16b) de los carriles de tope desplazable (16a) y desplace los carriles de tope (16a) desplazable hacia fuera.
- Los carriles de tope desplazables (16a) deben inmovilizarse de forma que la distancia entre dichos los carriles de tope (16a) y la hoja de sierra (6) sea, como mínimo, de 8 mm.
- El carril de tope desplazable (16a) debe encontrarse en la posición interior (lado derecho).
- Compruebe antes de efectuar el corte que entre los carriles de tope (16a) y la hoja de sierra (6) no sea posible una colisión.
- Suelte el tornillo fijador (22) e incline el cabezal de la máquina (4) hacia la izquierda a 45° mediante el asidero (1).
- Coloque la escuadra con espaldón (B) a 45° entre la hoja de sierra (6) y la mesa giratoria (14).
- Suelte la contratuerca (27a) y regular el tornillo de ajuste (27) hasta que el ángulo entre la hoja de sierra (6) y la mesa giratoria (14) sea exactamente de 45°.
- Apriete de nuevo la contratuerca (27a).
- Compruebe a continuación la posición del indicador de ángulo. Si fuera preciso, suelte el indicador (19) con un destornillador para tornillos de cabeza ranurada en cruz, ajustelo en la posición de 45° de la escala (18) y vuelva a apretar el tomillo de retención.
9. Manejo
⚠️¡ATENCIÓN!!
Antes de usarlo, asegúrese de que el aparato esté montado de manera correcta e íntegra.
9.1 Funcionamiento del láser (fig. 18)
Conexión:
Pulsar 1 vez el interruptor de conexión/desconexión del láser (33). Sobre la pieza de trabajo se proyecta una línea de láser que indica la guía de corte exacta.
Desconexión:
Pulsar de nuevo el interruptor de conexión/desconexión del láser (33).
9.2 Limitación de la profundidad de corte (serrar con muesca) (fig. 3/13)
ADVERTENCIA
¡Peligro de rebote! Al hacer ranuras, es particularmente importante que no se ejerza presión lateral sobre la hoja de sierra. ¡De lo contrario, el cabezal de la sierra podría saltar repentinamente! Utilice un dispositivo de sujeción para ranuras. Evite la presión lateral sobre el cabezal de la sierra.
- Con la ayuda del tornillo (24) se puede ajustar la profundidad de corte de forma continua. Para ello, afloje la tuerca moleteada en el tornillo (24a). Ajuste la profundidad de corte deseada enroscando o desenroscando el tornillo (24). A continuación, vuelva a apretar la tuerca moleteada (24a) en el tornillo (24).
- Compruebe el ajuste mediante un corte de prueba.
9.3 Corte en serie
El tope longitudinal (37) puede abrirse para cortes repetidos de la misma longitud. Puede utilizar el tope longitudinal (37) en el lado derecho e izquierdo.
• Coloque el tope longitudinal (37) hacia arriba.
- Afloje el tornillo fijador para el soporte de la pieza de trabajo (9).
- Extraiga el soporte de la pieza de trabajo (8).
- Ajuste la medida deseada entre la hoja de sierra y el tope longitudinal (37).
- Vuelva a fijar el tornillo fijador para el soporte de la pieza de trabajo (9).
• Realice los cortes como se describe de 10.4 a 10.7.
9.4 Corte de tronzado a 90° y mesa giratoria en 0° (fig. 1/2/7)
Con anchos de corte de hasta unos 100 mm se puede fijar la función de tracción de la sierra mediante el tornillo fijador (20) en la posición posterior. En esta posición se puede manejar la máquina con la función de tronzado. Si el ancho de corte fuera superior a 100 mm, debe tenerse en cuenta que el tornillo fijador (20) está suelto y que el cabezal de la máquina (4) es móvil.
¡Atención!
Los carriles de tope desplazables (16a) deben fijarse para cortes de tronzado de 90° en la posición interior.
- Abra los tornillos fijadores (16b) de los carriles de tope desplazables (16a) y desplace dichos carriles hacia dentro.
- Los carriles de tope desplazables (16a) deben inmovilizarse de forma que la distancia entre dichos los carriles de tope (16a) y la hoja de sierra (6) sea, como máximo, de 8 mm.
- Compruebe antes de efectuar el corte que entre los carriles de tope (16a) y la hoja de sierra (6) no sea posible una colisión.
- Apretar de nuevo los tornillos fijadores (16b).
- Desplace el cabezal de la máquina (4) a la posición superior.
- Empuje el cabezal de la máquina (4) hacia atrás por el asidero (1) y fijelo en esta posición si es necesario (dependiendo del ancho de corte).
- Coloque la madera a cortar en el carril de tope (16) y en la mesa giratoria (14).
- Fije el material con los dispositivos de sujeción (7) en la mesa fija de aserrado (15) para impedir un deslizamiento durante el proceso de corte.
- Desbloquear el interruptor de bloqueo (3) y pulsar el interruptor de conexión/desconexión (2) para encender el motor.
- Con guía de tracción fija (21): Mueva el cabezal de la máquina (4) con el asidero (1) hacia abajo de manera uniforme y con una ligera presión hasta que la hoja de sierra (6) haya atravesado la pieza de trabajo.
- Con guía de tracción no fija (21): Tire del cabezal de la máquina (4) completamente hacia adelante. Baje el asidero (1) uniformemente y con una ligera presión completamente hasta abajo. Ahora empuje el cabezal de la máquina (4) lenta y uniformemente hacia atrás hasta que la hoja de sierra (6) haya cortado completamente la pieza de trabajo.
- Tras finalizar el proceso de aserrado, colocar el cabezal de la máquina nuevamente en su posición superior de reposo y soltar el interruptor de conexión/ desconexión (2).
¡Atención! El muelle recuperador empuja automáticamente la máquina hacia arriba. No suelte el aside-ro (1) después del final del corte; en su lugar, mueva el cabezal de la máquina lentamente hacia arriba ejerciendo una ligera contrapresión.
9.5 Corte de tronzado a 90° y mesa giratoria entre 0° y 45° (fig. 1/7/8)
Con la sierra tronzadora y de tracción se pueden realizar cortes angulares hacia la izquierda y hacia la derecha de 0° a 45°.
¡Atención!
Los carriles de tope desplazables (16a) deben fijarse para cortes de tronzado de 90° en la posición interior.
- Abra el tornillo fijador (16b) de los carriles de tope desplazable (16a) y desplace los carriles de tope desplazable (16a) hacia dentro.
- Los carriles de tope desplazables (16a) deben inmovilizarse de forma que la distancia entre dichos los carriles de tope (16a) y la hoja de sierra (6) sea, como mínimo, de 8 mm.
- Compruebe antes de efectuar el corte que entre los carriles de tope (16a) y la hoja de sierra (6) no sea posible una colisión.
- Apretar de nuevo el tornillo fijador (16b).
- Suelte el asidero (11) en caso de que esté muy apretado. Tire de la palanca de posición de encaje (35) hacia arriba con el dedo índice. Coloque la mesa giratoria (14) en el ángulo que desee utilizando el asidero (11).
- El indicador (12) de la mesa giratoria debe coincidir con la medida angular deseada de la escala (13) en la mesa fija de aserrado (15).
- Apriete de nuevo el asidero (11) para fijar la mesa giratoria (14).
• Realice el corte del modo descrito en el apartado 9.4.
9.6 Corte en inglete 0°-45° y mesa giratoria a 0° (fig. 1/2/11)
Con la sierra tronzadora y de tracción se pueden realizar cortes de inglete hacia la izquierda de 0° a 45° con respecto a la superficie de trabajo.
¡Atención!
El carril de tope desplazable (16a) se debe fijar para los cortes de inglete (cabezal inclinado de la sierra) en la posición externa. (Lado izquierdo).
- Afloje el tornillo fijador (16b) de los carriles de tope desplazable (16a) y desplace los carriles de tope (16a) desplazable hacia fuera.
- Los carriles de tope desplazables (16a) deben inmovilizarse de forma que la distancia entre dichos los carriles de tope (16a) y la hoja de sierra (6) sea, como mínimo, de 8 mm.
- El carril de tope desplazable (16a) debe encontrarse en la posición interior (lado derecho).
- Compruebe antes de efectuar el corte que entre los carriles de tope (16a) y la hoja de sierra (6) no sea posible una colisión.
- Apretar de nuevo el tornillo fijador (16b).
- Desplace el cabezal de la máquina (4) a la posición superior.
- Fije la mesa giratoria (14) en la posición de 0°.
-
Suelte el tornillo fijador (22). Incline el cabezal de la máquina (4) con el asidero (1) hasta que el indicador (19) señale en la escala (18) la medida angular deseada.
-
Apriete de nuevo el tornillo fijador (22).
• Realice el corte del modo descrito en el apartado 9.4.
9.7 Corte en inglete 0°-45° y mesa giratoria 0°-45° (fig. 1/2/4/12)
Con la sierra tronzadora y de tracción se pueden realizar cortes en inglete hacia la izquierda de 0° a 45° con respecto a la superficie de trabajo y, al mismo tiempo, de 0° a 45° hasta el carril de tope (corte doble a inglete).
¡Atención!
El carril de tope desplazable (16a) se debe fijar para los cortes de inglete (cabezal inclinado de la sierra) en la posición externa. (Lado izquierdo).
- Afloje el tornillo fijador (16b) de los carriles de tope desplazable (16a) y desplace los carriles de tope (16a) desplazable hacia fuera.
- Los carriles de tope desplazables (16a) deben inmovilizarse de forma que la distancia entre dichos los carriles de tope (16a) y la hoja de sierra (6) sea, como mínimo, de 8 mm.
- Compruebe antes de efectuar el corte que entre los carriles de tope (16a) y la hoja de sierra (6) no sea posible una colisión.
- Apretar de nuevo el tornillo fijador (16b).
- Desplace el cabezal de la máquina (4) a la posición superior.
- Suelte la mesa giratoria (14) aflojando el asidero (11).
- Ajuste la mesa giratoria (14) en el ángulo que desee por medio del asidero (11) (véase también al respecto el apartado 9.5).
- Apriete de nuevo el asidero (11) para fijar la mesa giratoria.
- Suelte el tornillo fijador (22).
- Incline el cabezal de la máquina (4) hacia la izquierda con la medida angular deseada por medio del asidero (1) (véase también al respecto el apartado 9.6).
- Apriete de nuevo el tornillo fijador (22).
• Realice el corte del modo descrito en el apartado 9.4.
10. Mantenimiento
⚠️ ¡Advertencia! Antes de efectuar cualquier trabajo de ajuste, conservación o reparación, desenchufar la clavija de conexión de la red.
10.1 Medidas generales de mantenimiento
Retire cada cierto tiempo las virutas y el polvo de la máquina con ayuda de un paño. Engrase con aceite las piezas giratorias una vez al mes para prolongar la vida útil de la herramienta. No engrase con aceite el motor. No utilice ningún producto cáustico para limpiar las piezas de plástico.
10.2 Limpieza de dispositivo de seguridad de protección de la hoja de sierra móvil (5)
Antes de cada puesta en marcha, compruebe que no haya suciedad ni impurezas en la protección de la hoja de sierra.
Retire todas las virutas de serrin y las astillas viejas mediante la ayuda auxiliar de un pincel, un cepillo o un utensilio similar.
10.3 Cambiar la inserción de la mesa ¡Peligro!
Si la inserción de la mesa (10) estuviera dañada, existe el peligro de que queden obstruidos pequeños objetos entre la inserción de la mesa y la hoja de sierra, bloqueando con ello la hoja de sierra.
¡Sustituya inmediatamente las inserciones de la mesa dañadas!
- Desenrosque los tornillos de la inserción de la mesa. En caso necesario, gire la mesa giratoria e incline el cabezal de la sierra para poder acceder a los tornillos.
- Retire la inserción de la mesa.
• Coloque la inserción de la mesa nueva. - Apriete los tornillos en la inserción de la mesa.
10.4 Inspección de escobillas
Compruebe las escobillas de carbón en una máquina nueva al cabo de las primeras 50 horas de servicio o cuando se hayan instalado escobillas nuevas. Efectúe nuevas comprobaciones cada 10 horas de servicio tras la primera inspección.
Si el material de carbono está desgastado en una longitud de 6 mm o si los resortes o el hilo metálico en derivación están carbonizados o presentan daños, deben sustituirse ambas escobillas. Si tras desmontarlas se estima que las escobillas siguen siendo aptas para el uso, puede volver a montarlas.
Para realizar el mantenimiento de las escobillas de carbón, abra los dos bloqueos (tal como se representa en la ilustración 21) en sentido contrario a las agujas del reloj. Retire a continuación las escobillas de carbón.
Vuelva a colocar las escobillas de carbón en el orden contrario.
10.5 Cambio de la hoja de sierra (fig. 1/2/14-17)
¡Desenchufar la clavija de red!
¡Atención!
¡Utilice guantes de protección cuando cambie la hoja de sierra! ¡Peligro de lesión!
- Bascule el cabezal de la máquina (4) hacia arriba e inmovilícelo con el perno de seguridad (23).
- Afloje el tornillo de fijación (5a) de la cubierta con un destornillador para tornillos de cabeza ranurada en cruz.
¡AVISO DE ADVERTENCIA!
No extraiga por completo dicho tornillo. (fig. 14).
- Abatir hacia arriba la protección de la hoja de sierra (5) hasta que dicha protección se encuentre por encima del tornillo de brida (28).
- Coloque con una mano la llave Allen (C) en el tornillo de brida (28).
- Mantenga sujeta la llave Allen (C) y cierre lentamente la protección de la hoja de sierra (5) hasta que este contacte con la llave Allen (C).
- Presionar firmemente el bloqueador del eje de la sierra (30) y girar el tornillo de brida (28) en el sentido de las agujas del reloj. Después de, como máximo, una rotación, encaja el bloqueador del eje de la sierra (30).
- Ahora, con un poco más de fuerza aplicada, aflojar el tornillo de brida (28) en el sentido de las agujas del reloj.
- Retirar completamente el tornillo de brida (28) y la brida exterior (29).
- Retirar la hoja de sierra (6) de la brida interna (31) y sacarla hacia abajo.
- Limpiar cuidadosamente el tornillo de brida (28), la brida exterior (29) y la brida interna (31).
- Ajustar una vez más la nueva hoja de sierra (6) en la secuencia inversa y apretarla.
- Coloque la protección de la hoja de la sierra (5) hacia abajo hasta que la protección de la hoja de la sierra (5) cuelque en el tornillo de fijación (5a).
- Apriete de nuevo el tornillo de fijación (5a).
- Atención!
La inclinación de corte de los dientes, es decir, el sentido de giro de la hoja de sierra (6), debe coincidir con la dirección de la flecha sobre la carcasa.
- Comprobar la funcionalidad de los dispositivos de protección antes de continuar con el trabajo.
- ¡Atención!
Después de cada cambio de hoja de sierra, compruebe si la hoja de sierra (6) se mueve libremente en la inserción de la mesa (10) en posición vertical e inclinada a 45°.
- ¡Atención!
El cambio y alineación de la hoja de sierra (6) debe realizarse correctamente.
10.6 Calibración del láser (fig. 19-20)
Si el láser (32) no indicara la línea de corte correcta, ésta se puede reajustar. Para ello, abra los tornillos (32b) y retire la cubierta anterior (32a). Suelte los tornillos de cabeza ranurada en cruz (E). Coloque el láser mediante deslizamiento lateral de manera que el rayo láser alcance los dientes de corte de la hoja de sierra (6).
Una vez que haya ajustado y apretado el láser, monte la cubierta anterior y apriete para ello con la mano los dos tornillos (32b).
La máquina debe estar conectada a la red eléctrica para ajustar el láser.
¡Atención!
No accione en ningún caso el interruptor de conexión/desconexión (2) al ajustar el láser. ¡Peligro de lesión!
10.7 Información sobre el servicio técnico
Hay que tener en cuenta que los siguientes componentes de este producto están sometidos a desgaste natural o por el uso o que se requieren los siguientes materiales de consumo.
Piezas de desgaste*: Escobillas de carbón, hoja de sierra, inserción de la mesa (n.º de art. 5901215010), saco de recogida de virutas
* ¡No se incluyen obligatoriamente en el volumen de suministro!
Encontrará las piezas de repuesto y los accesorios en nuestro centro de servicio. Para ello, escanee el código QR que aparece en la portada.
11. Transporte
- Apretar el asidero (11) para enclavar la mesa giratoria (14).
- Bascule el cabezal de la máquina (4) hacia abajo e inmovilícelo con el perno de seguridad (23). La sierra ahora está bloqueada en la posición inferior.
- Fije la función de tracción de la sierra con el torni- llo fijador de la guía de tracción (20) en la posición trasera.
- Transporte la máquina sobre la mesa fija de aserrado (15).
- Para volver a montar la máquina, proceda como se describe en los capítulos 8 y 9.
12. Almacenamiento
Almacene el aparato y sus accesorios en un lugar oscuro, seco y sin riesgo de heladas que no esté al alcance de los niños. El rango de temperatura de almacenamiento es de 5 a 30°C.
Conserve la herramienta eléctrica en su embalaje original.
Cubra la herramienta eléctrica para protegerla del polvo o de la humedad.
Guarde las instrucciones de servicio junto con la herramienta eléctrica.
13. Conexión eléctrica
El motor eléctrico instalado está conectado listo para utilizarse. La conexión cumple las pertinentes disposiciones VDE y DIN. La conexión a la red por parte del cliente, así como el cable alargador utilizado deben cumplir estas normas.
- El producto cumple los requisitos de la norma EN 61000-3-11 y está sometido a condiciones de conexión especiales. Ello significa que está prohibido un uso en puntos de conexión escogidos de forma arbitraria.
- El aparato puede provocar fluctuaciones de tensión transitorias ante condiciones desfavorables de la red.
- El producto solo está diseñado para su uso en puntos de conexión para los que se aplican los siguientes requisitos:
a) No se debe exceder una impedancia de red máxima permitida "Z" (Zmax = 0.339 Ω).
b) La red debe tener una intensidad de corriente permanente de al menos 100 A por fase. - Como usuario, debe asegurarse de que el punto de conexión en el que utiliza el producto cumpla uno de los dos requisitos indicados, a) o b). En caso necesario, consulte con su empresa de suministro de energía.
Indicaciones importantes
En caso de sobrecarga del motor, este se desconecta automáticamente. Tras un tiempo de refrigeración (los tiempos varían), puede conectarse de nuevo el motor.
Línea de conexión eléctrica defectuosa
En las líneas de conexión eléctrica surgen a menudo daños de aislamiento.
Las causas para ello pueden ser:
- Zonas aprisionadas al conducir las líneas de conexión a través de ventanas o puertas entreabiertas.
- Puntos de dobleces ocasionados por la fijación o el guiado incorrectos de la línea de conexión.
- Zonas de corte al sobrepasar la línea de conexión.
- Daños de aislamiento por tirar de la línea de conexión del enchufe de la pared.
- Grietas causadas por el envejecimiento del aislamiento.
Tales líneas de conexión eléctrica defectuosas no deben utilizarse, pues suponen un riesgo para la vida debido a los daños de aislamiento.
Supervisar con regularidad las líneas de conexión eléctrica en busca de posibles daños. Durante la comprobación, preste atención a que la línea de conexión no cuelgue de la red eléctrica.
Las líneas de conexión eléctrica deben cumplir las pertinentes disposiciones VDE y DIN. Utilice solo líneas de conexión con la misma certificación.
La impresión de la denominación del tipo en el cable de conexión es obligatoria.
Si el cable de conexión a la red del aparato estuviera dañado, se deberá sustituir por un cable de conexión especial, suministrable por el fabricante o por su servicio de atención al cliente.
Motor de corriente alterna:
- La tensión de red debe ser de 220 - 240 V \~.
- Los cables alargadores de hasta 25 m de longitud deben poseer una sección de 1,5 milímetros cuadrados.
Tipo de conexión X:
Si el cable de conexión a la red del aparato estuviera dañado, se deberá sustituir por un cable de conexión especial, suministrable por el fabricante o por su servicio de atención al cliente.
Las conexiones y reparaciones del equipamiento eléctrico debe realizarlas solo un experto electricista.
En caso de posibles dudas, indique los siguientes datos:
- Tipo de corriente del motor
- Datos de la placa de características del motor
14. Eliminación y reciclaje
Notas sobre el embalaje
Los materiales de embalaje son reciclables. Deseche los embalajes de forma respetuosa con el medio ambiente.
Notas sobre la Ley alemana de aparatos eléctricos y electrónicos (ElektroG)
¡Los residuos de equipos eléctricos y electrónicos no forman parte de la basura doméstica, sino que deben recogerse o eliminarse por separado!
- ¡Antes de la entrega, deben retirarse, libres de daños, las baterías usadas o las baterías recargables que no vengan instaladas de manera permanente en el aparato usado! Su eliminación está regulada por la ley alemana de baterías.
- Los propietarios o usuarios de aparatos eléctricos y electrónicos están legalmente obligados a devolverlas después de su uso.
- ¡El usuario final es responsable de eliminar sus datos personales en el aparato usado que se va a desechar!
- El símbolo del contenedor con ruedas tachado significa que los equipos eléctricos y electrónicos no deben desecharse junto con la basura doméstica.
-
Los residuos de equipos eléctricos y electrónicos se pueden entregar de forma gratuita en los siguientes lugares:
-
Puntos públicos de eliminación o recogida (p. ej., obras públicas municipales)
- Puntos de venta de dispositivos electrónicos (físicos y online), siempre que los comerciantes estén obligados a retirarlos u ofrecerlos voluntariamente.
- Puede entregar hasta tres aparatos eléctricos usados por tipo de aparato, con una longitud máxima de canto de 25 centímetros, de forma gratuita sin necesidad de adquirir previamente un aparato nuevo del fabricante o llevarlos a otro punto de recogida autorizado en su zona.
- En el correspondiente servicio de atención al cliente podrá encontrar condiciones de devolución adicionales de los fabricantes y distribuidores.
- Si el fabricante entrega un aparato eléctrico nuevo a un domicilio privado, el fabricante puede solicitar que el aparato eléctrico usado sea recogido de forma gratuita a petición del usuario final. Para ello, póngase en contacto con el servicio de atención al cliente del fabricante.
- Estas declaraciones solo se aplican a los aparatos instalados y vendidos en los países de la Unión Europea y sujetos a la Directiva Europea 2012/19/UE. En países fuera de la Unión Europea, se pueden aplicar diferentes regulaciones a la eliminación de residuos de equipos eléctricos y electrónicos.
15. Solución de averías
| Avería Causa posible Solución | ||
| El motor no funciona Motor, cable o clavija defectuosos, fusibles de la red quemados. | Acudir a un experto para que supervise la máquina.No reparar nunca el motor uno mismo.¡Peligro!Comprobar los fusibles de red, sustituir en caso necesario | |
| El motor arranca lentamente y no alcanza la velocidad de funcionamiento. | Tensión demasiado baja, bobinas dañadas, condensador quemado. | Deje que un electricista cualificado compruebe la tensión.Acudir a un experto para que supervise el motor. Acudir a un profesional para que supervise el condensador. |
| El motor hace demasiado ruido. | Bobinas dañadas, motor averiado. | Acudir a un experto para que supervise el motor. |
| El motor no alcanza su potencia máxima. | Circuitos del sistema eléctrico sobrecargados (lámparas, otros motores, etc.). | No utilice otros aparatos o motores con el mismo circuito eléctrico. |
| El motor se sobrecalienta con facilidad. | Sobrecarga del motor, insuficiente refrigeración del motor. | Evitar la sobrecarga del motor durante el corte, retirar el polvo del motor para garantizar una refrigeración óptima del motor. |
| El corte de la sierra es demasiado rugoso u ondulado. | La hoja de sierra está roma, el dentado no es el apropiado para el espesor del material. | Afilar la hoja de sierra o emplear una hoja de sierra apropiada. |
| La pieza de trabajo se desgarra o se hace astillas. | La presión de corte es demasiado elevada o la hoja de sierra no es la apropiada para la tarea. | Colocar una hoja de sierra apropiada. |
C.) Chave sextavada interior, 6 mm
D.) Chave sextavada interior de 3 mm
E.) Parafuso Phillips (laser)
3. Âmbito de fornecimento
C.) Unbrakonøgle, 6 mm
D.) Unbrakonøgle, 3 mm
E.) Stjerneskrue (laser)
3. Leveringsomfang
C.) Cheie imbus, 6 mm
D.) Cheie imbus, 3 mm
Los defectos evidentes deberán ser notificados dentro de 8 días después de haber recibido la mercancía, de lo contrario el comprador pierde todos los derechos sobre tales defectos. Garantizamos nuestras máquinas en caso de manipulación correcta durante el plazo de garantía legal a partir de la entrega. Sustituiremos gratuitamente toda pieza de la máquina que dentro de este plazo se torne inútil a causa de fallas de material o de fabricación. Las piezas que no son fabricadas por nosotros mismos serán garantizadas hasta el punto que nos corresponda garantía del suministrador anterior. Los costes por la colocación de piezas nuevas recaen sobre el comprador. Están excluidos derechos por modificaciones, aminoraciones y otros derechos de indemnización por daños y perjuicios.
