РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HM216SPX SCHEPPACH

Циркулярен трион с изтегляне и герунгПревод на оригиналното ръководство за експлоатация

Обяснение на символите върху продукта Използването на символи в настоящото ръководство следва да насочи вниманието Ви към евентуални рискове. Символите за безопасност и обясненията, които ги придружават, трябва да бъдат разбрани точно. Самите предупреждения не премахват рисковете и не могат да заменят правилните мерки за предотвратяване на злополуки. Преди пускане в експлоатация прочетете и спазвайте ръководството за употреба и указанията за безопасност! Носете защита за слуха. При образуване на прах носете дихателна защита! Носете защитни очила. Внимание! Опасност от нараняване! Не бъркайте в движещия се режещ лист! Внимание! Лазерно лъчение Клас на защита II (двойна изолация) m Внимание! В настоящото ръководство за обслужване с този знак сме обозначили местата, които засягат Вашата безопасност. Продуктът отговаря на приложимите европейски директиви. Продуктът отговаря на приложимите сръбски директиви.www.scheppach.com

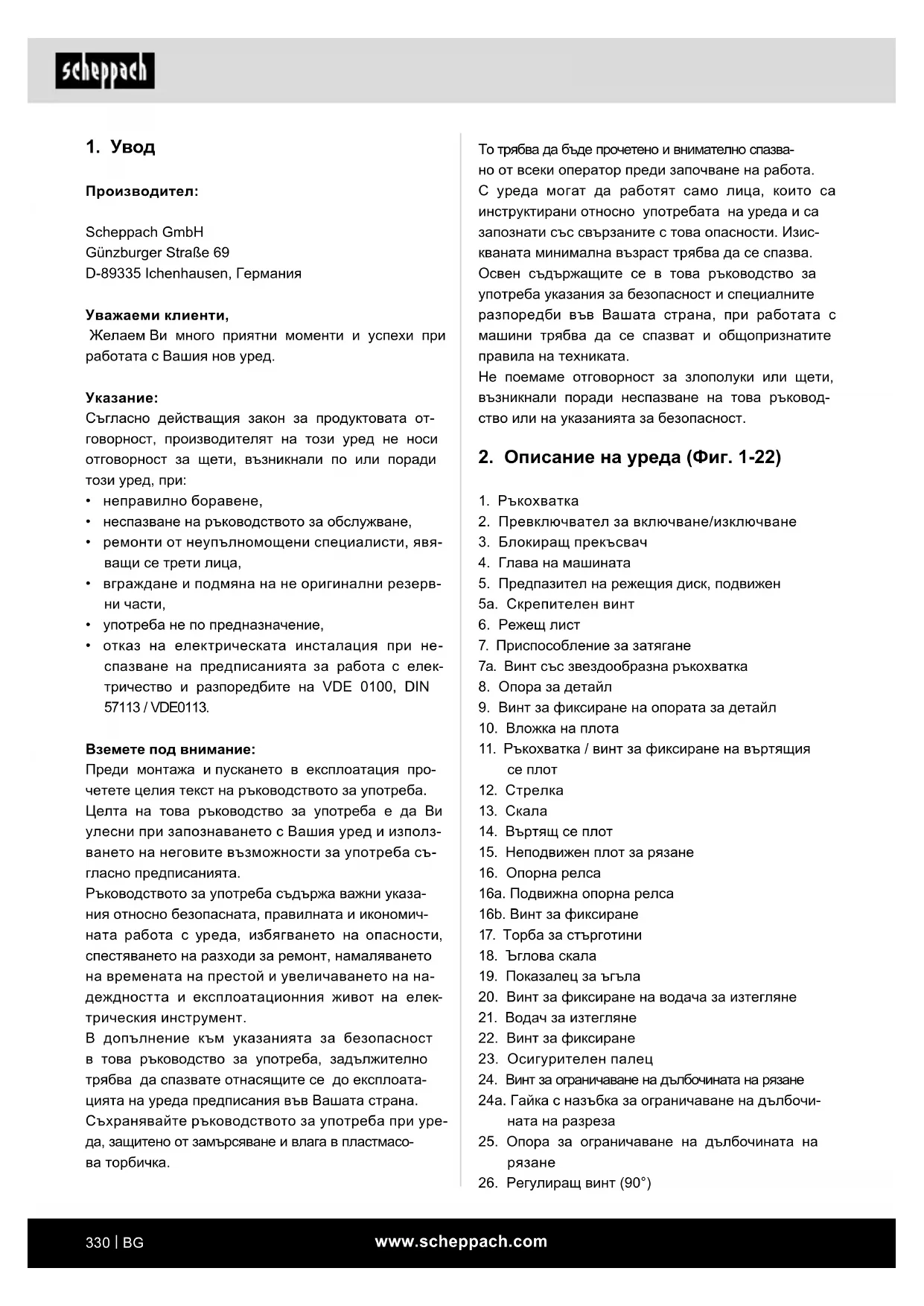

То трябва да бъде прочетено и внимателно спазва- но от всеки оператор преди започване на работа. С уреда могат да работят само лица, които са инструктирани относно употребата на уреда и са запознати със свързаните с това опасности. Изис- кваната минимална възраст трябва да се спазва. Освен съдържащите се в това ръководство за употреба указания за безопасност и специалните разпоредби във Вашата страна, при работата с машини трябва да се спазват и общопризнатите правила на техниката. Не поемаме отговорност за злополуки или щети, възникнали поради неспазване на това ръковод- ство или на указанията за безопасност.

2. Превключвател за включване/изключване

3. Блокиращ прекъсвач

4. Глава на машината

5. Предпазител на режещия диск, подвижен

7a. Винт със звездообразна ръкохватка

9. Винт за фиксиране на опората за детайл

11. Ръкохватка / винт за фиксиране на въртящия

17. Торба за стърготини

19. Показалец за ъгъла

20. Винт за фиксиране на водача за изтегляне

21. Водач за изтегляне

22. Винт за фиксиране

23. Осигурителен палец

24. Винт за ограничаване на дълбочината на рязане

24a. Гайка с назъбка за ограничаване на дълбочи- ната на разреза

25. Опора за ограничаване на дълбочината на

Съгласно действащия закон за продуктовата от- говорност, производителят на този уред не носи отговорност за щети, възникнали по или поради този уред, при:

• неправилно боравене,

• неспазване на ръководството за обслужване,

• ремонти от неупълномощени специалисти, явя- ващи се трети лица,

• вграждане и подмяна на не оригинални резерв-

• отказ на електрическата инсталация при не- спазване на предписанията за работа с елек- тричество и разпоредбите на VDE 0100, DIN 57113 / VDE0113. Вземете под внимание: Преди монтажа и пускането в експлоатация про- четете целия текст на ръководството за употреба. Целта на това ръководство за употреба е да Ви улесни при запознаването с Вашия уред и използ- ването на неговите възможности за употреба съ- гласно предписанията. Ръководството за употреба съдържа важни указа- ния относно безопасната, правилната и икономич- ната работа с уреда, избягването на опасности, спестяването на разходи за ремонт, намаляването на времената на престой и увеличаването на на- деждността и експлоатационния живот на елек- трическия инструмент. В допълнение към указанията за безопасност в това ръководство за употреба, задължително трябва да спазвате отнасящите се до експлоата- цията на уреда предписания във Вашата страна. Съхранявайте ръководството за употреба при уре- да, защитено от замърсяване и влага в пластмасо- ва торбичка.www.scheppach.com

Предупреждение! Доставеният режещ диск е предназначен само за рязане на дървесина! Не го използвайте за рязане на дърва за огрев! Машината може да се използва само съгласно нейното предназначение. Всяка различаваща се от това употреба не е по предназначение. За вся- какъв вид произтичащи от това щети или нараня- вания отговорност носи потребителят/операторът, а не производителят. Могат да се използват само подходящи за маши- ната режещи дискове. Използването на всякакъв вид абразивни отрезни дискове е забранено. Съставна част от употребата по предназначение е също и спазването на указанията за безопасност, както и ръководството за монтаж и указанията за експлоатация в ръководството за употреба. Лицата, които обслужват и поддържат машината, трябва да са запознати с него и да са информира- ни относно възможните опасности. Освен това трябва да се спазват най-точно и дейст- ващите предписания за трудова безопасност. Други общи правила в областите трудова меди- цина и техника на безопасност също трябва да се съблюдават. Промени по машината освобождават изцяло про- изводителя от отговорност за възникнали в резул- тат от това щети. Въпреки употребата по предназначение, някои остатъчни рискове не могат да бъдат напълно из- ключени. Поради конструкцията и устройството на машината, могат да възникнат следните моменти:

• Докосване на режещия диск в незащитения ди- апазон на рязане.

• Бъркане в движещия се режещ диск (порезно нараняване).

• Откат от детайли и части на детайли.

• Счупване на режещия диск.

• Изхвърляне на дефектни твърдосплавни части на режещия диск.

• Увреждане на слуха при неизползване на необ- ходимата защита за слуха.

• Вредни за здравето емисии от дървесен прах при използване в затворени помещения. Моля, обърнете внимание, че нашите уреди не са конструирани с предназначение за търговска, про- фесионална или промишлена употреба. 26a. Контрагайка (90°)

32a. Капак на корпуса на лазера 32b. Винт с кръстообразен шлиц

33. Превключвател за включване/изключване на

34. Направляваща скоба

35. Лост за фиксирано положение

36. Защита срещу преобръщане

37. Надлъжен ограничител

A.) Опорен ъгъл 90° (не е включен в обема на дос-

B.) Опорен ъгъл 45° (не е включен в обема на дос-

C.) Ключ с вътрешен шестостен, 6 mm D.) Ключ с вътрешен шестостен, 3 mm E.) Винт с кръстат шлиц (лазер)

3. Обем на доставката

• Циркулярен трион с изтегляне и герунг

• 1 x приспособление за затягане (7)

• 2 x опора за обработвания детайл (8) (предвари- телно монтирани)

• Торба за стърготини (17)

• Ключ с вътрешен шестостен 6 mm (C)

• Ключ с вътрешен шестостен 3 mm (D)

• Ръководство за експлоатация

4. Употреба по предназначение

Циркулярът с изтегляне служи за отрязване на дървесина и пластмаса според размерите на ма- шината. Циркулярът не е подходящ за рязане на дърва за огрев. Предупреждение! Не използвайте уреда за рязане на други матери- али, различни от посочените в ръководството за употреба.www.scheppach.com

Съществува повишен риск от токов удар, кога- то тялото Ви е заземено. c. Пазете електрическите инструменти от дъжд и влага. Проникването на вода в електрическия инструмент увеличава риска от токов удар. d. Не използвайте свързващия проводник не по предназначение, за носене или закачане на електрическия инструмент или за из- дърпване на щепсела от контакта. Пазете свързващия проводник от горещина, мас- ло, остри ръбове или движещи се части. Повредени или усукани свързващи проводни- ци увеличават риска от токов удар. e. Когато работите с електрически инструмент на открито, използвайте само удължителни проводници, които също са подходящи за употреба на открито. Използването на под- ходящ за употреба на открито удължителен проводник намалява риска от токов удар. f. Когато употребата на електрическия ин- струмент във влажна среда не може да бъде избегната, използвайте дефектното- кова защита. Използването на дефектнотоко- ва защита намалява риска от токов удар.

3. Безопасност на хората

a. Бъдете внимателни, обръщайте внимание на това, което правите, и подхождайте разумно към работата с електрически инструмент. Не използвайте електрически инструменти, ако сте уморени или под влиянието на наркотици, алкохол или медикаменти. Момент невнима- ние при използването на електрически инстру- мент може да доведе до сериозни наранявания. b. Носете лични предпазни средства и вина- ги защитни очила. Носенето на лични пред- пазни средства, като противопрахова маска, предпазни обувки, които не се хлъзгат, пред- пазна каска или защита за слуха, според вида и употребата на електрическия инструмент, намалява риска от наранявания. c. Избягвайте неволно включване. Уверете се, че електрическият инструмент е изклю- чен, преди да го свържете към електро- захранването и/или акумулатора, преди да го вземете или носите. Ако при носенето на електрическия инструмент държите пръста си върху прекъсвача или свържете към електро- захранването включен електрически инстру- мент, това може да доведе до злополуки. Не поемаме гаранция, ако уредът се използва в търговски, занаятчийски или промишлени пред- приятия, както и при равносилни дейности.

5. Указания за безопасност

Общи указания за безопасност за електрически инструменти m ПРЕДУПРЕЖДЕНИЕ! Прочетете всички ука- зания за безопасност, инструкции, илюстрации и технически данни, предоставени с този елек- трически инструмент. Пропуски при спазването на инструкциите по-долу могат да доведат до то- ков удар, пожар и/или тежки наранявания. Запазете всички указания за безопасност и ин- струкции за бъдещи справки. Използваното в указанията за безопасност понятие „електрически инструмент“ се отнася до захранва- ни от мрежата електрически инструменти (с мрежов проводник) или до захранвани с акумулатор елек- трически инструменти (без мрежов проводник).

1. Безопасност на работното място

a. Поддържайте работното си място чисто и добре осветено. Безпорядъкът или неос- ветените работни места могат да доведат до

b. Не работете с електрическия инструмент във взривоопасна среда, в която има запа- лими течности, газове или прахове. Елек- трическите инструменти създават искри, кои- то могат да възпламенят праха или парите. c. Дръжте деца и други лица далеч по време на използването на електрическия инстру- мент. При разсейване можете да изгубите кон- трол върху електрическия инструмент.

2. Безопасност при работа с електрически ток

a. Щепселът на електрическия инструмент трябва да отговаря на контакта. Щепселът не бива да се променя по никакъв начин. Не използвайте адаптерни щепсели заедно със заземени електрически инструменти. Непроменен щепсел и подходящи контакти намаляват риска от токов удар. b. Избягвайте телесен контакт със заземени повърхности като тръби, отоплителни уре- ди, фурни и хладилници.www.scheppach.com

d. Съхранявайте неизползваните електрически инструменти на недостъпно за деца място. Не позволявайте електрическият инстру- мент да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Електрическите инструменти са опасни, ако се използват от неопитни лица. e. Поддържайте електрическите инструменти и работния инструмент грижливо. Проверявай- те дали движещите се части функционират безупречно и не заяждат, дали няма счупени или така повредени части, че да нарушават функционирането на електрическия инстру- мент. Повредените части следва да бъдат ре- монтирани преди използването на електриче- ския инструмент. Много злополуки са причинени от лошо поддържани електрически инструменти. f. Поддържайте режещите инструменти на- точени и чисти. Грижливо поддържаните ре- жещи инструменти с остри режещи ръбове се заклинват по-малко и се водят по-лесно. g. Използвайте електрическия инструмент, принадлежностите, работните инструмен- ти и т.н. съгласно настоящите инструкции. При това вземайте под внимание условия- та на работа и действието, което трябва да се извърши. Употребата на електрически ин- струменти за различни от предвидените при- ложения може да доведе до опасни ситуации. h. Пазете дръжките и техните повърхности сухи, чисти и без масло и грес. Хлъзгавите дръжки и техните повърхности не позволяват безопасна работа и контрол на електрическия инструмент в непредвидени ситуации.

a. Възлагайте ремонти по Вашия електри- чески инструмент само на квалифицирани специалисти и само с оригинални резервни части. Така се гарантира, че безопасността на електрическия инструмент ще се запази. Указания за безопасност за циркулярите за ря- зане под ъгъл a) Циркулярите за рязане под ъгъл са пред- назначени за рязане на дърво и дървени продукти и не могат да се използват за рязане на железни материали като пръти, щанги, винтове и т.н. d. Отстранете инструментите за настройка или гаечните ключове, преди да включи- те електрическия инструмент. Инструмент или ключ, намиращ се във въртяща се част на електрическия инструмент, може да доведе до наранявания. e. Избягвайте неправилна стойка на тялото. Осигурете си стабилен стоеж и постоянно пазете равновесие. Така можете да контроли- рате електрическия инструмент по-добре при неочаквани ситуации. f. Носете подходящо облекло. Не носете ши- роки дрехи или украшения. Дръжте косата и облеклото си далеч от движещи се части. Широки дрехи, украшения или дълги коси мо- гат да бъдат захванати от движещи се части. g. Когато могат да бъдат монтирани прахоиз- смукващи и прахоулавящи устройства, те трябва да са свързани и да се използват правилно. Използването на прахоизсмукващо устройство може да намали вредите за здра- вето поради прах. h. Не се поддавайте на фалшивото чувство за безопасност и не пренебрегвайте пра- вилата за безопасност при работа с елек- трическите инструменти, дори ако след многократната им употреба мислите че ги познавате добре. Небрежните действия мо- гат да доведат до тежки телесни повреди в рамките на части от секундата.

4. Употреба и боравене с електрическия ин-

a. Не претоварвайте електрическия инстру- мент. Използвайте подходящия за Вашата работа електрически инструмент. С подхо- дящия електрически инструмент работите по- добре и по-сигурно в диапазона на работните му характеристики. b. Не използвайте електрически инструмент, чийто прекъсвач е повреден. Електрически инструмент, който не може да се включва или из- ключва, е опасен и трябва да бъде ремонтиран. c. Извадете щепсела от контакта и/или изваде- те сменяемия акумулатор, преди да извърш- вате настройки по уреда, да сменяте части на работния инструмент или да оставите елек- трическия инструмента настрани. Тази мярка за безопасност предотвратява неумишленото включване на електрическия инструмент.www.scheppach.com

g) Преди рязане проверете обработвания де- тайл. Ако обработваният детайл е огънат или изкривен, захванете го с извитата навън страна към ограничителя. Винаги се уверя- вайте, че по линията на рязане няма межди- на между обработвания детайл, ограничите- ля и плота. Опънатите или изкривени детайли могат да се усучат или преместят и да причинят засядане на въртящия се режещ диск по време на рязането. В обработвания детайл не трябва да има гвоздеи или чужди тела.

Използвайте циркуляра едва когато върху плота няма инструменти, дървесни отпадъци и т.н.; върху плота трябва да се намира само обработвания детайл. Малките отпадъци, не- закрепените парчета дърво или други предмети, които влизат в контакт с въртящия се диск, могат да бъдат изхвърлени с висока скорост.

i) Винаги режете само един детайл. Нареде-

ните един върху друг обработвани детайли не могат да бъдат затегнати и закрепени правил- но и при рязане могат да причинят засядане или преплъзване на диска. j) Преди употреба се уверете, че циркулярът за рязане под ъгъл се намира върху равна, твърда работна повърхност. Равната и твър- да работна повърхност намалява риска цирку- лярът за рязане под ъгъл да стане нестабилен. k) Планирайте работата си. При всяка промя- на на наклона на режещия диск или ъгъла на скосяване се уверявайте, че регулиру- емият ограничител е правилно настроен и че обработваният детайл е подпрян така, че няма да влезе в контакт с диска или пред- пазния капак. Без да включвате машината и без да поставяте детайл върху плота симули- райте пълно движение на рязане на режещия диск, за да се уверите, че няма да се стигне до възпрепятстване или застрашаване на ряза- нето в ограничителя. l) За обработваните детайли, които са по-ши- роки или по-дълги от горната част на пло- та осигурете подходяща опора, напр. чрез удължаване на плота или стойки. Обработва- ните детайли, които са по-дълги или по-широки от плота на циркуляра за рязане под ъгъл, могат да се преобърнат, ако не са закрепени здраво. Наклоняването на отрязано парче дърво или обработвания детайл може да повдигне пред- пазния капака или да доведе до тяхното некон- тролирано изхвърляне от въртящия се диск. Абразивният прах ще блокира движещите се части като например долния предпазен капак. Искрите при рязане изгарят долния предпазен капак, вложката и другите пластмасови части. b) По възможност фиксирайте обработвания детайл със стиска. При фиксиране на обра- ботвания детайл с ръка дръжте ръката си поне на 100 mm от всяка страна на режещия диск. Не използвайте този циркуляр за ря- зане на парчета, които са твърде малки, за да бъдат затегнати или държани с ръка. Ако ръката ви е твърде близо до режещия диск, съществува риск от нараняване при контакт с режещия диск. c) Обработваният детайл трябва да е непод- вижен и да бъде или затегнат, или натиснат към ограничителя и плота. Не бутайте об- работвания детайл в режещия диск и нико- га не режете ,,без ръце“. Незакрепените или движещите се обработвани детайли могат да бъдат изхвърлени с висока скорост и да при- чинят наранявания. d) Прекарайте циркуляра през обработвания детайл. Избягвайте изтегляне на циркуляра през обработвания детайл. За да отрежете обработвания детайл, вдигнете режещата глава на циркуляра, издърпайте я над обра- ботвания детайл без да режете. След това включете двигателя, наклонете режещата глава надолу, натиснете я към обработва- ния детайл и я прекарайте през него. При рязане с издърпване съществува опасност режещия диск да застане върху обработвания детайл и блокът на режещия диск да бъде из- хвърлен със сила към оператора. e) Никога не кръстосвайте ръце над предви- дената линия на рязане нито пред, нито зад режещия диск. Подпирането на обработвания детайл ,,с кръстосани ръце“, т.е. Държането на детайла отдясно на режещия диск с лявата ръка и обратно, е много опасно. f) Не посягайте зад ограничителя, докато ре- жещият диск се върти. Разстоянието между ръката Ви и режещия диск не трябва да е по-малко от 100 mm (важи и за двете страни на режещия диск, напр. при отстраняване на дървесни отпадъци). Близостта на въртя- щия се режещ диск до ръката Ви може да не е забележима и можете сериозно да бъдете наранени.www.scheppach.com

2. Не използвайте режещи дискове с пукнатини.

Бракувайте напуканите режещи дискове. Ре- монт не се допуска.

3. Не използвайте режещи дискове от бързоре-

4. Проверете състоянието на режещия диск, пре-

ди да използвате циркуляра.

5. Използвайте само режещи дискове, които са

подходящи за рязания детайл.

6. Използвайте само определените от произво-

дителя режещи дискове. Режещите дискове трябва да отговарят на EN 847-1, ако са пред- назначени за обработка на дърво или други подобни материали.

7. Не използвайте режещи дискове от високоле-

гирана бързорежеща стомана (HSS).

8. Използвайте само режещи дискове, чиято

максимално допустима скорост на въртене не е по-малка от максималните обороти на ходо- вия винт на циркуляра с изтегляне, и които са подходящи за рязания материал.

9. Обърнете внимание на посоката на въртене на

10. Използвайте режещите дискове само когато

сте овладели боравенето с тях.

11. Съблюдавайте максималните обороти. Посо-

чените върху режещия диск максимални обо- роти не бива да се превишават. Спазвайте, ако е посочен, диапазона на оборотите.

12. Почиствайте повърхностите за затягане от за-

мърсявания, грес, масло и вода.

13. Не използвайте хлабави редуциращи пръсте-

ни или втулки за намаляване на отворите на режещите дискове.

14. Следете за това фиксираните редуциращи

пръстени за осигуряване на режещия диск да имат еднакъв диаметър и поне 1/3 от диаметъ- ра на рязане.

15. Уверете се, че фиксираните редуциращи

пръстени са успоредни един спрямо друг.

16. Боравете с режещите дискове внимателно.

Най-добре е да ги съхранявате в оригинална- та опаковка или в специални калъфи. Носете предпазни ръкавици, за да подобрите сигурно- то захващане и да намалите риска от нараня- ване още повече.

17. Преди употреба на режещите дискове се уве-

рявайте, че всички предпазни приспособления са закрепени правилно. m) Не използвайте други лица като заместите- ли на удължаването на плота или за допъл- нително подпиране. Нестабилната опора на обработвания детайл може да доведе до зася- дане на диска. Освен това обработваният де- тайл може да се измести по време на рязането и да захване Вас и помощника Ви в диска. n) Отрязаното парче не трябва да се натиска към въртящия се режещ диск. Ако мястото е малко, напр. при използване на надлъжни ограничители, отрязаното парче може да бъде заклинено с диска и изхвърлено със сила. o) Винаги използвайте стиска или друго под- ходящо устройство, за да подпрете пра- вилно кръглите материали като щанги или тръби. При рязане щангите могат да се пре- обърнат, което да доведе до,,захапване“ от диска и обработваният детайл и ръката Ви да бъдат захванати от диска. p) Преди да отрежете обработвания детайл изчакайте диска да достигне пълни обо- роти. Това намалява риска от изхвърляне на

q) Изключете циркуляра за рязане под ъгъл, ако обработваният детайл заседне или де- тайлът блокира. Изчакайте всички движе- щи се части да спрат, издърпайте щепсела и/или извадете акумулатора. След това махнете заседналия материал. Продължа- ването с рязането при такова блокиране може да доведе до загуба на контрол или поврежда- не на циркуляра за рязане под ъгъл. r) След като приключите с рязането освобо- дете превключвателя, задръжте режещата глава надолу и изчакайте диска да спре, преди да извадите отрязаното парче. Много е опасно да протягате ръката си в близост до движещия се по инерция диск. s) Ако извършвате непълно отрязване или ако освобождавате превключвателя дръж- те ръкохватката здраво, преди режещата глава да достигне долната си позиция. По- ради спирачното действие на циркуляра реже- щата глава може рязко да се издърпа надолу, което да представлява риск от нараняване. Указания за безопасност при боравене с реже-

1. Не използвайте повредени или деформирани

• Лазерът не бива да се подменя с лазер от друг тип.

• Ремонти по лазера могат да се извършват само от производителя на лазера или от негов упъл- номощени представител. Остатъчни рискове Електрическият инструмент е конструиран съ- гласно нивото на развитие на техниката и при- знатите правила на техника на безопасност. Въпреки това, при работа могат да възникнат отделни остатъчни рискове.

• Застрашаване на здравето поради ток при из- ползване на неправилни електрически свързва- щи проводници.

• Освен това, въпреки всички взети предпазни мерки, могат да съществуват неявни остатъчни

• Остатъчните рискове могат да бъдат намалени, ако бъдат спазвани „Указанията за безопасност“ и „Употребата по предназначение“, както и ръко- водството за употреба като цяло.

• Не натоварвайте машината ненужно: прекалено силен натиск при рязане поврежда бързо реже- щия диск, което води до влошаване на произво- дителността на машината при обработка и на точността на рязане.

• Моля, винаги използвайте скоби при рязане на пластмасови материали: частите, които трябва да се отрежат, трябва винаги да бъдат фиксира- ни между скобите.

• Предотвратявайте случайни включвания на ма- шината: при поставяне на щепсела в контакта бутонът за стартиране не бива да е натиснат.

• Използвайте инструмента, препоръчан в този наръчник. Така постигате оптимална произво- дителност на Вашата машина.

• Дръжте ръцете си далеч от работната зона, ко- гато машината работи.

• Преди да извършвате работи по настройка или поддръжка, освободете пусковия бутон и издър- пайте щепсела. Предупреждение! По време на експлоатация този електрически инструмент създава електромагнитно поле. При определени условия това поле може да наруши функционирането на активни или пасивни меди- цински импланти.

18. Преди употребата се уверявайте, че използва-

ният от Вас режещ диск отговаря на техниче- ските изисквания на този циркуляр с изтегляне и е правилно закрепен.

19. Използвайте доставения режещ диск само за

рязане на дървесина, никога за обработка на

20. Използвайте режещ диск с диаметър, подхо-

дящ за извършваната работа.

21. Използвайте допълнителни подложки за об-

работвания детайл, ако това е необходимо за стабилността му.

22. Удължителите на опората за детайл трябва

винаги да бъдат закрепвани и използвани по време на работа.

23. Сменете износената вложка на плота!

24. Избягвайте прегряване на режещите зъби.

25. При рязането на пластмаса избягвайте нейно-

то разтопяване. За целта използвайте правилния режещ диск. Сменяйте своевременно повредените или из- носени режещи дискове. Спрете машината, ако режещият диск прегрее. Преди да продължите работа с уреда оставете режещия диск да изстине. Внимание: Лазерно лъчение Не гледайте в лъча Лазер клас 2 Пазете себе си и околността от злополуки чрез подходящи предпазни мерки!

• Не гледайте с незащитени очи директно към ла- зерния лъч.

• Никога не гледайте директно в траекторията на

• Никога не насочвайте лазерния лъч към отра- зяващи повърхности, хора или животни. Дори и лазерен лъч с малка мощност може да причини увреждане на очите.

• Предпазливост - ако се изпълняват различни от посочените тук процедури, това може да доведе до опасно излагане на лъчение.

• Никога не отваряйте лазерния модул. Може да се стигне до неочаквано излагане на лъчение.www.scheppach.com

Носете защита за слуха. Въздействието на шум може да причини загуба на

Посочените стойности на шумови емисии са изме- рени по стандартен метод на изпитване и може да бъдат използвани за сравнение на един електри- чески инструмент с друг. Посочените стойности на шумови емисии могат да се използват и за предварителна оценка на нато-

• По време н действителното използване на елек- трическия инструмент стойностите на шумови емисии може да се различават от посочената стойност в зависимост от вида и начина, по който електрическия инструмент се използва, и по-специално какъв вид детайл се обработва.

• Опитайте се да поддържате натоварването въз- можно най-ниско. Примерни мерки: ограничава- не на времето на работа. При това трябва да се вземат под внимание всички части на работния цикъл (например времената, през които електри- ческият инструмент е изключен, и такива, в които той е включен, но работи без натоварване).

7. Преди пуск в експлоатация

• Отворете опаковката и внимателно извадете

• Отстранете опаковъчния материал, както и опа- ковъчните и транспортните осигуровки (ако има

• Проверете дали обемът на доставката е пълен.

• Проверете уреда и принадлежностите за повре- ди от транспортирането.

• По възможност запазете опаковката до изтича- не на гаранционния срок.

Уредът и опаковъчните материали не са играч- ка за деца! Деца не бива да играят с пластмасо- ви торбички, фолио и дребни части! Съществу- ва опасност от поглъщане и задушаване!

• Машината трябва да е стабилно монтирана. Закре- пете машината върху работна маса, долна рамка или подобно. Поставете 4-те винта (не са включени в обема на доставката) в отворите на закрепения плот за рязане (15). Затегнете винтовете. За да се намали опасността от сериозни или смърто- носни наранявания, препоръчваме на лица с меди- цински импланти да се консултират със своя лекар и с производителя на медицинския имплант, преди електрическият инструмент да бъде използван.

Твърдосплавен режещ диск ... ø 210 x ø 30 x 2,6 mm Брой зъбци ............................................................... 24 Максимална ширина на зъба на режещия диск ...3 mm Диапазон на наклоняване ................... -45° / 0°/ +45° Косо отрязване ................................0° до 45° наляво Широчина на рязане при 90° ................. 340 x 65 mm Широчина на рязане при 45° ................. 240 x 65 mm Широчина на рязане при 2 x 45° (двойно косо отрязване) ........................ 240 x 38 mm Клас на защита .................................................... II / Тегло ........................................................... ок. 12,15 kg Лазер клас .................................................................. 2 Дължина на вълната на лазера ..................... 650 nm Мощност на лазера .........................................< 1 mW Запазва се правото на технически промени!

• Режим на работа S6, непрекъсната периодична експлоатация. Експлоатацията се състои от време на пускане, време с постоянно натоварване и вре- ме на работа на празен ход. Продължителността на цикъла е 10 мин., относителната продължител- ност на включване е 25% от продължителността

Детайлът трябва да е с височина от поне 3 mm и широчина от 10 mm. Обърнете внимание, детайлът винаги да е оси- гурен с приспособление за затягане.

Стойностите на шума са определени съгласно EN

• Натиснете главата на машината (4) леко надолу. Чрез едновременно издърпване и завъртане на осигурителния палец (23) от държача на двига- теля, циркулярът се освобождава от долното

• Завъртете осигурителния палец (23) на 90 гра- дуса, за да го фиксирате в деблокирано поло-

• Наклонете главата на машината (4) нагоре.

• Приспособленията за затягане (7) могат да се закрепят от двете страни на неподвижния плот за рязане (15). Вкарайте приспособленията за затягане (7) в предвидените за това отвори от задната страна на опорната релса (16) и ги оси- гурете с винтовете със звездообразна дръжка (7a). При косо отрязване 0° – 45° приспособле- нието за затягане (7) трябва да се монтира само от едната страна (отдясно) (виж Фиг. 11-12).

• Главата на машината (4) може чрез разхлабване на винта за фиксиране (22) да се накланя наля- во до макс. 45°.

• Подложките за обработвания детайл (8) трябва винаги да бъдат закрепвани и използвани по време на работа. Настройте желаното изнасяне напред, развивайки фиксиращия винт (9). След това отново затегнете фиксиращия винт (9).

8.2 Торба за стърготини (Фиг. 1/22)

Циркулярът е оборудван с торба за стърготини (17). Стиснете металните крилца на торбата за стърго- тини (17) и я поставете върху изпускателния отвор в областта на двигателя. Торбата за стърготини (17) може да бъде изпразва- на през ципа от долната страна.

8.2.1 Свързване към външно прахоизсмукване

• Свържете маркуча за изсмукване към прахоиз- смукването.

• Прахоизсмукването трябва да е подходящо за обработвания материал.

• За изсмукване на особено вредни или канце- рогенни прахове използвайте специално из- смукващо устройство.

8.3 Фина настройка на ограничителя за на-

пречния разрез под прав ъгъл 90° (Фиг. 1/2/5/6) Необходим инструмент: - Ключ с вътрешен шестостен 6 mm - Гаечен ключ SW13 (не е включен в обема на доставката)

• Освободете защитата срещу преобръщане (36) , монтирана от долната страна на триона, издър- пайте я докрай и отново я фиксирайте с помо- щта на ключа с вътрешен шестостен (D).

• Настройте регулиращия винт (38) на нивото на плота на масата, за да се предотврати клатене на машината.

• Преди пускане в експлоатация приспособлени- ята за безопасност трябва да бъдат правилно

• Режещият диск трябва да може да се движи сво-

• При вече обработвано дърво внимавайте за чужди тела, като напр. пирони, винтове и т.н.

• Преди да задействате превключвателя за включ- ване/изключване се уверете, че режещият диск е правилно монтиран и подвижните части са лесно

• Преди свързване на машината се уверете, че данните върху типовата табелка съвпадат с да- нните на мрежата.

7.1 Проверка на предпазното устройство -

подвижен предпазител на режещия диск (5) Предпазителят на режещия диск предпазва срещу случайно докосване на режещия диск и летящи стърготини. Проверка на функционирането За да направите това, сгънете циркуляра надолу:

• Предпазителят на режещия диск трябва да освободи режещия диск при наклоняване надо- лу, без да докосва другите части.

• При сгъване нагоре на циркуляра в изходна по- зиция предпазителят на режещия диск трябва автоматично да покрие режещия диск.

8.1 Монтиране на циркуляра с изтегляне

• За регулиране на въртящия се плот (14) разхла- бете ръкохватката (11) с ок. 2 оборота и с пока- залеца издърпайте лоста за фиксирано положе- ние (35) нагоре.

• Завъртете въртящия се плот (14) и стрелката (12) до желания ъгъл на скалата (13) и фикси- райте с ръкохватката (11).www.scheppach.com

• Развийте контрагайка (27a) и регулирайте регули- ращия винт (27) така, че ъгълът между режещия диск (6) и въртящия се плот (14) да е точно 45°.

• Затегнете отново контрагайката (27a).

• Накрая проверете положението на индикацията на ъгъла. Ако е необходимо, разхлабете стрел- ката (19) с кръстата отвертка, поставете я на по- ложение 45° на скалата (18) и отново затегнете ограничителния винт.

m ВНИМАНИЕ! Преди употребата се уверете, че уредът е мон- тиран правилно и изцяло.

Натиснете превключвателя за включване/изключ- ване на лазера (33) 1 път. Върху детайла за обра- ботка се проектира лазерна линия, която показва точната посока на рязане. Изключване: Натиснете отново превключвателя за включване/ изключване на лазера (33).

9.2 Ограничаване на дълбочината на рязане

(само рязане с трион)(Фиг. 3/13) m ПРЕДУПРЕЖДЕНИЕ Опасност от откат! Когато режете канали е осо- бено важно да не се упражнява страничен на- тиск върху режещия диск. В противен случай режещата глава може внезапно да скочи наго- ре! При рязането на канали използвайте прис- пособление за затягане. Избягвайте страничен натиск върху режещата глава.

• Чрез винта (24) дълбочината на рязане може да бъде регулирана безстепенно. За тази цел разхлабете гайката с назъбка на винта (24a). Настройте желаната дълбочина на рязане чрез завиване или развиване на винта (24). След това затегнете отново гайката с назъбка (24a) на винта (24).

• Проверете настройката с помощта на пробен

• Опорен ъгъл не е включен в обема на дос-

• Спуснете надолу главата на машината (4) и я фиксирайте с осигурителния палец (23).

• Разхлабете винта за фиксиране (22).

• Поставете опорен ъгъл (A) между режещия диск (6) и въртящия се плот (14).

• Развийте контрагайката (26a).

• Регулирайте регулиращия винт (26) така, че ъгъ- лът между режещия диск (6) и въртящия се плот (14) да е 90°.

• Затегнете отново контрагайката (26a).

• Накрая проверете положението на индикацията на ъгъла. Ако е необходимо, разхлабете стрел- ката (19) с кръстата отвертка, поставете я на по- ложение 0° на скалата (18) и отново затегнете ограничителния винт.

8.4 Фина настройка на ограничителя за разре-

за с наклон 45° (Фиг. 1/2/5/9/10) Необходим инструмент: - Ключ с вътрешен шестостен 6 mm - Гаечен ключ SW13 (не е включен в обема на доставката)

• Опорен ъгъл не е включен в обема на дос-

• Спуснете надолу главата на машината (4) и я фиксирайте с осигурителния палец (23).

• Фиксирайте въртящия се плот (14) в положение 0°.

• Внимание! Подвижната опорна релса (16a) трябва за разре- зи с наклон (наклонена режеща глава) да е фи- ксирана във външната позиция. (Лява страна).

• Отвийте винта за фиксиране (16b) на подвижни- те опорни релси (16a) и избутайте подвижните опорни релси (16a) навън.

• Подвижните опорни релси (16a) трябва да бъдат фиксирани така, че разстоянието между опор- ните релси (16a) и режещия диск (6) да възлиза на минимум 8 mm.

• Подвижната опорна релса (16a) трябва да се намира във вътрешна позиция (дясна страна).

• Преди разреза се уверете, че между опорните релси (16a) и режещия диск (6) не е възможен

• Разхлабете винта за фиксиране (22) и с ръкох- ватката (1) наклонете главата на машината (4) наляво на 45°.

• Поставете опорен ъгълник 45° (B) между реже- щия диск (6) и въртящия се плот (14).www.scheppach.com

• Освободете блокиращия прекъсвач (3) и на- тиснете превключвателя за включване/изключ- ване (2), за да включите двигателя.

• При фиксиран водач за изтегляне (21): Прид- вижете главата на машината (4) с ръкохватката (1) равномерно и с лек натиск надолу, докато ре- жещият диск (6) разреже детайла.

• При не фиксиран водач за изтегляне (21): Из- теглете главата на машината (4) докрай напред. Спуснете ръкохватката (1) равномерно и с лек натиск докрай надолу. Сега избутайте главата на машината (4) бавно и равномерно докрай на- зад, докато режещият диск (6) разреже напълно

• След приключване на операцията по рязане придвижете отново главата на машината в гор- но положение на покой и пуснете превключвате- ля за включване/изключване (2). Внимание! Чрез връщащата пружина машината автоматично се вдига рязко нагоре. Не пускайте ръкохватката (1) след приключване на разреза, а придвижете главата на машината бавно и с леко задържане нагоре.

9.5 Напречен разрез под прав ъгъл 90° и вър-

тящ се плот 0°- 45°(Фиг. 1/7/8) С циркуляра с изтегляне могат да се извършват скосени разрези наляво и надясно от 0°-45°.

Подвижните опорни релси (16a) трябва за отряз- ване на 90° без изтегляне да са фиксирани във вътрешна позиция.

• Отвийте винтовете за фиксиране (16b) на под- вижните опорни релси (16a) и избутайте подвиж- ните опорни релси (16a) навътре.

• Подвижните опорни релси (16a) трябва да бъдат фиксирани така, че разстоянието между опор- ните релси (16a) и режещия диск (6) да възлиза на минимум 8 mm.

• Преди разреза се уверете, че между опорните релси (16a) и режещия диск (6) не е възможен

• Затегнете отново винта за фиксиране (16b).

• Освобождавайте ръкохватката (11), докато се затегне. Издърпайте лоста за фиксирано поло- жение (35) нагоре с показалеца си. С помощта на ръкохватката (11) настройте въртящия се плот (14) на желания ъгъл.

• Стрелката (12) на въртящия се плот трябва да съвпада с желания ъгъл на скалата (13) върху неподвижния плот на рязане (15).

За многократни разрези с еднаква дължина на- длъжният ограничител (37) може да се отвори. Мо- жете да отворите надлъжния ограничител (37) от дясната и от лявата страна.

• Сгънете надлъжния ограничител (37) нагоре.

• Разхлабете винта за фиксиране за опората на обработвания детайл (9).

• Издърпайте опората за обработвания детайл (8).

• Настройте желания размер между режещия диск и надлъжния ограничител (37).

• Затегнете отново фиксиращия винт за опората на обработвания детайл (9).

• Изпълнете разрезите, както е описано в 9.4 до 9.7.

9.4 Напречен разрез под прав ъгъл 90° и вър-

тящ се плот 0° (Фиг. 1/2/7) При широчини на рязане до ок. 100 mm функцията изтегляне на циркуляра може да бъде фиксирана в задно положение с винта за фиксиране (20). В това положение машината може да бъде използвана в режим на отрязване без изтегляне. Ако широчина- та на рязане е над 100 mm, трябва да се внимава за това, винтът за фиксиране (20) да е разхлабен и главата на машината (4) да е подвижна.

Подвижните опорни релси (16a) трябва за отряз- ване на 90° без изтегляне да са фиксирани във вътрешна позиция.

• Отвийте винтовете за фиксиране (16b) на под- вижните опорни релси (16a) и избутайте подвиж- ните опорни релси (16a) навътре.

• Подвижните опорни релси (16a) трябва да бъдат фиксирани така, че разстоянието между опор- ните релси (16a) и режещия диск (6) да възлиза на максимум 8 mm.

• Преди разреза се уверете, че между опорните релси (16a) и режещия диск (6) не е възможен

• Стегнете отново винтовете за фиксиране (16b).

• Поставете главата на машината (4) в горно по-

• Избутайте главата на машината (4) с ръкохватката (1) назад и при нужда я фиксирайте в това положе- ние (в зависимост от широчината на рязане).

• Поставете дървото за рязане към опорната рел- са (16) и върху въртящия се плот (14).

• Фиксирайте материала с приспособленията за за- тягане (7) върху неподвижния плот за рязане (15), за да избегнете разместване по време на рязането.www.scheppach.com

• Подвижните опорни релси (16a) трябва да бъдат фиксирани така, че разстоянието между опор- ните релси (16a) и режещия диск (6) да възлиза на минимум 8 mm.

• Преди разреза се уверете, че между опорните релси (16a) и режещия диск (6) не е възможен

• Затегнете отново винта за фиксиране (16b).

• Поставете главата на машината (4) в горно по-

• Освободете въртящия се плот (14) чрез раз- хлабване на ръкохватката (11).

• С ръкохватката (11) настройте въртящия се плот (14) на желания ъгъл (за това вижте също и точ- ка 9.5).

• Затегнете отново ръкохватката (11), за да фи- ксирате въртящия се плот.

• Разхлабете винта за фиксиране (22).

• С ръкохватката (1) наклонете главата на маши- ната (4) наляво до желания ъгъл (за това вижте също и точка 9.6).

• Затегнете отново винта за фиксиране (22).

• Извършете разреза, както е описано в точка 9.4.

m Предупреждение! Преди всякакви настройки, поддръжка или ремонт издърпайте щепсела!

10.1 Общи мерки за поддръжка

От време на време избърсвайте с кърпа стружките и праха от машината. За удължаване на живота на инструмента, веднъж месечно смазвайте въртя- щите се части. Не смазвайте двигателя. Не използвайте разяждащи препарати за по- чистване на пластмасите.

10.2 Почистване на предпазното устройство -

подвижен предпазител на режещия диск (5) Преди всяко пускане в експлоатация проверявайте предпазителя на режещия диск за замърсявания. Отстранявайте старите дървесни стърготини и дървените трески с помощта на четка или подобен подходящ инструмент.

10.3 Смяна на вложката на плота

При повредена вложка на плота (10) съществува опасност от заклинване на малки предмети между вложката на масата и режещия диск и блокиране на режещия диск.

• Затегнете отново ръкохватката (11), за да фи- ксирате въртящия се плот (14).

• Извършете разреза, както е описано в точка 9.4.

9.6 Разрез с наклон 0°- 45° и въртящ се плот 0°

(Фиг. 1/2/11) С циркуляра с изтегляне могат да се извършват разрези с наклон наляво от 0°- 45° спрямо работ- ната повърхност.

Подвижната опорна релса (16a) трябва за разрези с наклон (наклонена режеща глава) да е фиксира- на във външната позиция. (Лява страна).

• Отвийте винта за фиксиране (16b) на подвижни- те опорни релси (16a) и избутайте подвижните опорни релси (16a) навън.

• Подвижните опорни релси (16a) трябва да бъдат фиксирани така, че разстоянието между опор- ните релси (16a) и режещия диск (6) да възлиза на минимум 8 mm.

• Подвижната опорна релса (16a) трябва да се намира във вътрешна позиция (дясна страна).

• Преди разреза се уверете, че между опорните релси (16a) и режещия диск (6) не е възможен

• Затегнете отново винта за фиксиране (16b).

• Поставете главата на машината (4) в горно по-

• Фиксирайте въртящия се плот (14) в положение 0°.

• Разхлабете винта за фиксиране (22). С ръкох- ватката (1) наклонете главата на машината (4) наляво, докато стрелката (19) посочи желания ъгъл на скалата (18).

• Затегнете отново винта за фиксиране (22).

• Изпълнете разреза, както е описано в точка 9.4.

9.7 Разрез с наклон 0°- 45° и въртящ се плот

0°- 45° (Фиг. 1/2/4/12) С циркуляра с изтегляне могат да се извършват разрези с наклон наляво от 0°- 45° спрямо работ- ната повърхност и едновременно с това на 0°- 45° спрямо опорната релса (двойно косо отрязване).

Подвижната опорна релса (16a) трябва за разрези с наклон (наклонена режеща глава) да е фиксира- на във външната позиция. (Лява страна).

• Отвийте винта за фиксиране (16b) на подвижни- те опорни релси (16a) и избутайте подвижните опорни релси (16a) навън.www.scheppach.com

• Натиснете силно блокировката на вала на цир- куляра (30) и бавно завъртете винта на фланеца (28) по часовниковата стрелка. След макс. един оборот блокировката на вала на циркуляра (30) зацепва.

• Сега с повече усилие разхлабете винта на фла- неца (28) по посока на часовниковата стрелка.

• Развийте винта на фланеца (28) напълно и сва- лете външния фланец (29).

• Свалете режещия диск (6) от вътрешния фланец (31) и го изтеглете надолу.

• Грижливо почистете винта на фланеца (28), външния фланец (29) и вътрешния фланец (31).

• Поставете новия режещ диск (6) в обратна по- следователност и го затегнете.

• Сгънете предпазителя на режещия диск (5) на- долу, докато защитата на режещия диск (5) се окачи в скрепителния винт (5a).

• Затегнете отново скрепителния винт (5a).

• Внимание! Режещите ръбове на зъбите, т.е. посоката на въртене на режещия диск (6) трябва да съвпада с посоката на стрелката върху корпуса.

• Преди продължаване на работата проверете функционирането на предпазните устройства.

• Внимание! След всяка смяна на режещ диск проверявайте, дали режещият диск (6) във вертикално положе- ние, както и наклонен на 45°, се движи свободно във вложката на плота (10).

• Внимание! Смяната и подравняването на режещия диск (6) трябва да се извършват правилно.

10.6 Регулиране на лазера (Фиг. 19-20)

Ако лазерът (32) вече не показва точно линията на рязане, той може да бъде допълнително регули- ран. За тази цел отвинтете винтовете (32b) и сне- мете предния капак (32a). Отвинтете винтовете с кръстообразен шлиц (E). Настройте лазера чрез странично изместване така, че лазерният лъч да осветява зъбите на режещия диск (6). След като настроите и затегнете лазера, монти- райте предния капак, като затегнете двата винта (32b) на ръка. За да регулирате лазера, трябва да свържете ма- шината към електрическата мрежа.

При регулиране на лазера в никакъв случай не задействайте превключвателя за включване/ изключване (2). Опасност от нараняване! Незабавно сменете повредените вложки на

• Развийте винтовете на вложката на плота. Ако е необходимо, завъртете въртящия се плот и на- клонете режещата глава, за да можете да стиг- нете до винтовете.

• Свалете вложката на плота.

• Поставете новата вложка.

• Затегнете винтовете на вложката на плота.

10.4 Инспекция на четките

Проверявайте въгленовите четки след първите 50 часа работа при нова машина или след монтаж на нови четки. След първата проверка проверявайте на всеки 10 часа работа. Когато графитът се износи до 6 mm дължина, пру- жината или свързващият проводник изгорят или са повредени, и двете четки трябва да бъдат смене- ни. Ако след демонтаж четките все още са годни за употреба, те могат да се монтират отново. За поддръжка на въгленовата четка отворете две- те блокировки (както е показано на фигура 21) по посока обратна на часовниковата стрелка. Накрая свалете въгленовата четка. Поставете въгленовата четка в обратна последо-

При смяна на режещия диск носете предпазни ръкавици! Опасност от нараняване!

• Наклонете главата на машината (4) нагоре и я фиксирайте с осигурителния палец (23).

• Развийте скрепителния винт (5a) на капака с кръстата отвертка. ПРЕДУПРЕДИТЕЛНО УКАЗАНИЕ! Не развинтвайте този винт докрай (Фиг. 14).

• Вдигнете предпазителя на режещия диск (5) толкова нагоре, че предпазителя на режещия диск (5) да застане над винта на фланеца (28).

• С една ръка шестограма (C) върху винта на фла- неца (28).

• Задръжте здраво ключа за вътрешен шестостен (C) и бавно затворете предпазителя на режещия диск (5), докато той застане до ключа с вътре- шен шестостен (C).www.scheppach.com

• Продуктът отговаря на изискванията на EN 61000-3-11 и подлежи на специални условия за свързване. Това означава, че използването на произволни, свободно избрани точки на свърз- ване не е допустимо.

• При неблагоприятни условия на захранващата мрежа уредът може да доведе до временни ко- лебания в напрежението.

• Продуктът е предвиден само за употреба към точки на свързване, за които се прилагат след- ните изисквания: а) максимално допустимият импеданс на мре- жата „Z“ (Zmax = 0 339 Ω) не трябва да бъде

б) трябва да има допустимо натоварване на мрежата при продължителна работа от поне 100 A за фаза.

• Вие, като потребител, трябва да гарантирате, че Вашата точка на свързване, към която жела- ете да използвате продукта, отговаря на едно от двете посочени изисквания, а) или б). Ако е необходимо, консултирайте се с Вашата енер- госнабдителна компания. Важни указания При претоварване на двигателя, той се изключва автоматично. След време на охлаждане (различно по време), двигателят може да се включи отново. Повреден свързващ електрически проводник По свързващите електрически проводници често възникват повреди в изолацията. Причини за това могат да бъдат:

• Точки на притискане, когато свързващите про- водници са прокарани през процепи на прозор- ци или врати.

• Точки на прегъване поради неправилно закреп- ване или прокарване на свързващия проводник.

• Места на прерязване поради прегазване на свързващия проводник.

• Повреди в изолацията поради дърпане от стен- ния контакт.

• Пукнатини поради стареене на изолацията. Такива дефектни свързващи електрически про- водници не бива да се използват и поради повре- дената изолация са опасни за живота. Редовно проверявайте за повреди свързващите електрически проводници.

10.7 Сервизна информация

Трябва да се има предвид, че следните части на този продукт са обект на износване поради износ- ване или на естествено износване, респ. следните части са необходими като консумативи. Бързоизносващи се части*: Въгленови четки, ре- жещ диск, вложка на плота (кат. № 5901215010), торба за стърготини

• не са включени задължително в обема на дос-

Резервни части и принадлежности се предлагат в нашия сервизен център. За целта сканирайте QR кода на заглавната страница.

• Затегнете ръкохватката (11), за да блокирате въртящия се плот (14).

• Натиснете главата на машината (4) надолу и я фиксирайте с осигурителния палец (23). Сега циркулярът е блокиран в долно положение.

• Фиксирайте функцията изтегляне на циркуляра с винта за фиксиране на водача за изтегляне (20) в задно положение.

• Носете машината за неподвижния плот за ряза- не (15).

• За повторен монтаж на машината процедирай- те, както е описано в глави 8 и 9.

Съхранявайте уреда и неговите аксесоари на тъм- но, сухо и защитено от замръзване, както и недос- тъпно за деца място. Оптималната температура на съхранение е между 5 и 30 °C. Съхранявайте електрическия инструмент в ориги- налната опаковка. Покривайте електрическия инструмент, за да го предпазите от прах или влага. Съхранявайте ръководството за употреба при електрическия инструмент.

13. Електрическо свързване

Монтираният електродвигател е свързан в го- товност за експлоатация. Свързването отгова- ря на приложимите разпоредби на VDE и DIN. Мрежовото свързване от страна на клиента, както и използваният удължаващ кабел, тряб- ва да отговарят на тези предписания.www.scheppach.com

Указания за Закона за електрическото и елек- тронното оборудване (ElektroG) Старото електрическо и електронно обо- рудване не трябва да се изхвърля заед- но с битовите отпадъци, а трябва да се събира и изхвърля разделно!

• Старите батерии и акумулатори, които не са не- подвижно монтирани в стария уред, трябва да бъдат извадени преди предаване без да се раз- рушават! Тяхното изхвърляне е регламентирано от Закона за батериите и акумулаторите.

• Собствениците, респ. ползвателите на електри- ческо и електронно оборудване са законово за- дължени да ги върнат след употреба.

• Крайният потребител е отговорен за изтрива- нето на личните му данни от стария уред, който трябва да бъде изхвърлен!

• Символът на зачеркната кофа на колела озна- чава, че отпадъците от електрическото и елек- тронното оборудване не трябва да се изхвърлят заедно с битовите отпадъци.

• Електрическото и електронното оборудване може да се предава безплатно на следните места: - Публични събирателни пунктове (например дворове на общински сгради). - Магазини за продажба на електронни уреди (физически и онлайн), при условие че търго- вците са длъжни да ги вземат обратно или предлагат това вземане доброволно. - Можете да предадете до три стари електри- чески уреда от всеки тип уред с максимална дължина на ръба от 25 сантиметра без да купувате нов уред от производителя, или да ги предадете в друг оторизиран събирателен пункт във вашия район. - За допълнителните условия за връщане на про- изводители и дистрибутори се обърнете към съответния център за обслужване на клиенти.

• Ако новият електрически уред с е доставя от про- изводителя на частно домакинство, той може да организира безплатно извозване на стария електрически уред при поискване от крайния потребител. За целта се свържете с отдела за обслужване на клиенти на производителя.

• Това се отнася само за уредите, които се инстали- рат и продават в Европейския съюз и са предмет на европейската Директива 2012/19/ЕС. В страни извън Европейския съюз могат да се прилагат различни разпоредби за изхвърляне на отпадъци- те от електрическо и електронно оборудване. Внимавайте за това, при проверката свързващият проводник да не е свързан към електрическата

Свързващите електрически проводници трябва да отговарят на приложимите разпоредби на VDE и DIN. Използвайте само свързващи проводници със същото обозначение. Отпечатване на типовото обозначение върху свързващия кабел е задължително предписание. Ако проводникът за свързване към мрежата на този уред бъде повреден, то той трябва да бъде подменен със специален съединителен провод- ник, който може да се достави от производителя или от негови отдел за обслужване на клиенти. Двигател на променлив ток:

• Мрежовото напрежение трябва да е 220 - 240 V~.

• Удължаващите проводници с дължина до 25 m трябва да са с напречно сечение от 1,5 квадрат- ни милиметра. Вид на свързването X Ако проводникът за свързване към мрежата на този продукт бъде повреден, то той трябва да бъде подменен със специален съединителен провод- ник, който може да се достави от производителя или от неговата сервизна служба. Свързвания и ремонти по електрическото оборуд- ване могат да се извършват само от електротехник. При запитвания, моля посочвайте следните данни:

• Тип ток на двигателя

• Данни от типовата табелка на двигателя

14. Изхвърляне и рециклиране

Указания за опаковката Опаковъчните материали мо- гат да се рециклират. Моля, из- хвърлете опаковката по приро- досъобразен начин.www.scheppach.com

15. Отстраняване на неизправности

Неизправност Възможна причина Отстраняване Двигателят не функционира. Дефектен двигател, кабел или щепсел, изгорели мрежови предпазители. Дайте машината на проверка от специалист. Никога не ремонтирайте сами двигателя.

Проверете мрежовите предпазители, при нужда ги сменете. Двигателят се стартира бавно и не достига работна скорост. Прекалено ниско напрежение, повредени намотки, изгорял кондензатор. Изискайте проверка на напрежението от електротехник. Възложете на специалист проверка на двигателя. Възложете на специалист подмяна на кондензатора. Двигателят създава прекалено силен шум. Повредени намотки, дефектен

Възложете на специалист проверка на

Двигателят не достига пълна мощност. Токовите вериги в мрежовата инсталация са претоварени (лампи, други двигатели и т.н.). Не използвайте други уреди или двигатели в същата токова верига. Двигателят прегрява

Претоварване на двигателя, недостатъчно охлаждане на

Избягвайте претоварване на двигателя при рязане, отстранявайте прахта от двигателя, за да се гарантира оптимално охлаждане на двигателя. Разрезът е прекалено груб или на вълни. Затъпен режещ диск, неподходяща форма на зъбите за дебелината на материала. Заточете режещия диск, съотв. използвайте подходящ режещ диск. Заготовката се пука или

Прекалено голям натиск при рязане, съотв. неподходящ за приложението режещ диск. Използвайте подходящ режещ диск.www.scheppach.com

ЕС Декларация за съответствие

16. Декларация за съответствие
