BRUKSANVISNING HM216SPX SCHEPPACH

Kap-, drag- och geringssågÖversättning av original-bruksanvisning

Förklaring av symbolerna på apparaten Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbo- lerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor. Läs och följ anvisningarna i bruksanvisningen innan du börjar använda maskinen! Använd hörselskydd! Använd andningsskydd vid dammutveckling! Använd skyddsglasögon! Observera! Skaderisk! Håll händerna borta från sågbladet när det är igång! Observera! Laserstrålning Skyddsklass II (dubbelisolering) m Observera! I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol. Produkten uppfyller kraven i gällande europeiska direktiv. Produkten uppfyller kraven i gällande serbiska direktiv.www.scheppach.com

Förutom säkerhetsanvisningarna i denna bruksanvis- ning och de landsspecika föreskrifterna, måste man också beakta allmänna regler för drift av identiska ma- skiner. Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säker- hetsinstruktionerna.

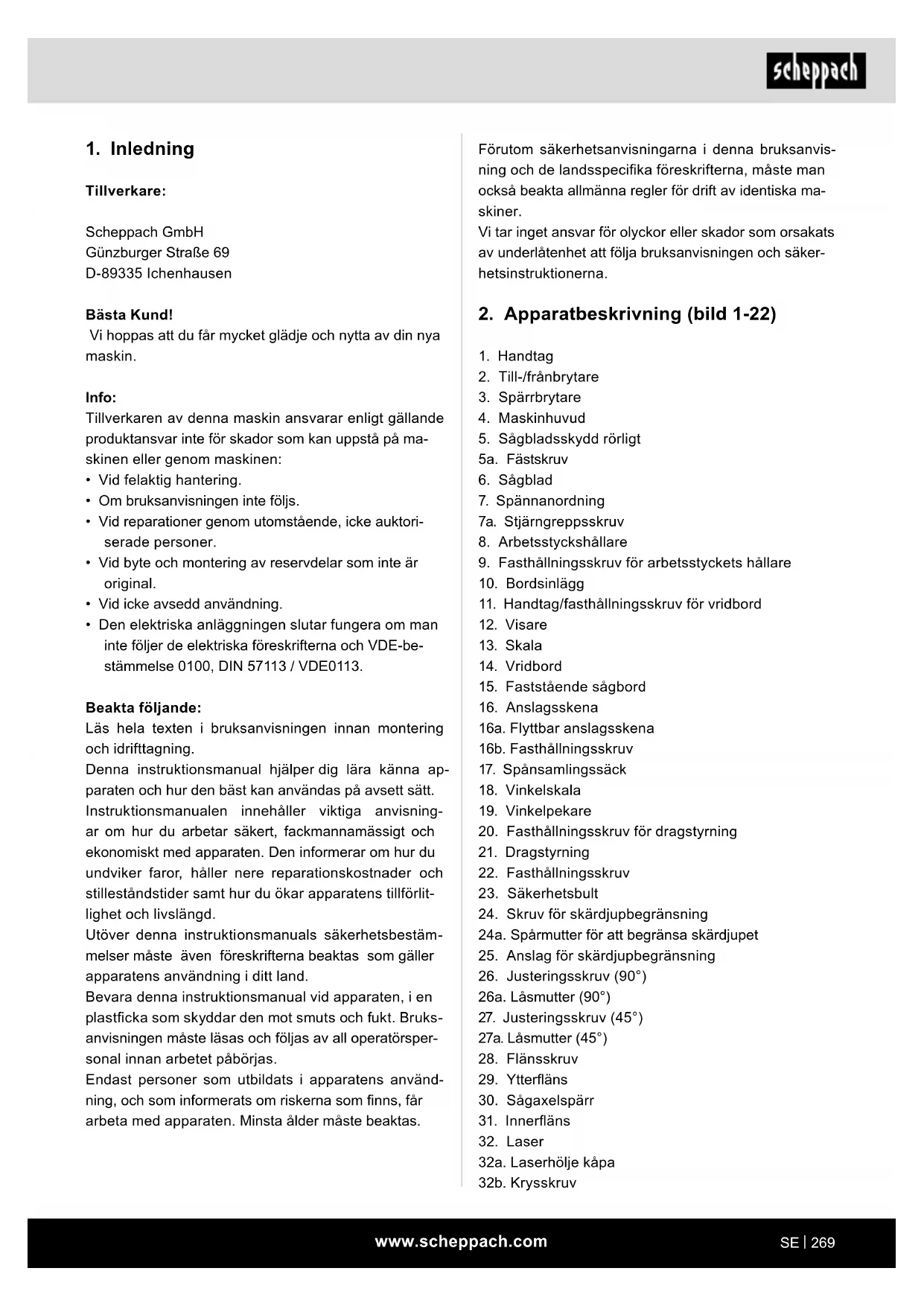

2. Apparatbeskrivning (bild 1-22)

2. Till-/frånbrytare

5. Sågbladsskydd rörligt

8. Arbetsstyckshållare

9. Fasthållningsskruv för arbetsstyckets hållare

11. Handtag/fasthållningsskruv för vridbord

15. Faststående sågbord

16a. Flyttbar anslagsskena 16b. Fasthållningsskruv

17. Spånsamlingssäck

20. Fasthållningsskruv för dragstyrning

22. Fasthållningsskruv

24. Skruv för skärdjupbegränsning

24a. Spårmutter för att begränsa skärdjupet

25. Anslag för skärdjupbegränsning

Tillverkare: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Bästa Kund! Vi hoppas att du får mycket glädje och nytta av din nya maskin. Info: Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.

• Om bruksanvisningen inte följs.

• Vid reparationer genom utomstående, icke auktori- serade personer.

• Vid byte och montering av reservdelar som inte är original.

• Vid icke avsedd användning.

• Den elektriska anläggningen slutar fungera om man inte följer de elektriska föreskrifterna och VDE-be- stämmelse 0100, DIN 57113 / VDE0113. Beakta följande: Läs hela texten i bruksanvisningen innan montering och idrifttagning. Denna instruktionsmanual hjälper dig lära känna ap- paraten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisning- ar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleståndstider samt hur du ökar apparatens tillförlit- lighet och livslängd. Utöver denna instruktionsmanuals säkerhetsbestäm- melser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land. Bevara denna instruktionsmanual vid apparaten, i en plastcka som skyddar den mot smuts och fukt. Bruks- anvisningen måste läsas och följas av all operatörsper- sonal innan arbetet påbörjas. Endast personer som utbildats i apparatens använd- ning, och som informerats om riskerna som nns, får arbeta med apparaten. Minsta ålder måste beaktas.www.scheppach.com

Följ också andra allmänna bestämmelser för aktuella branschspecika yrkesområden vad gäller hälsa och säkerhet. Förändringar av maskinen fritar tillverkaren från allt an- svar och därav resulterande skador. Trots korrekt användning går det inte att helt eliminera vissa kvarstående riskfaktorer. Följande riskpunkter kan uppstå på grund av maskinens konstruktion och utförande:

• Kontakt med sågbladet i oskyddade sågområden.

• Sträcka sig in i sågklingan när den är i drift (skärs- kador).

• Hela och delar av arbetsstycken kan orsaka kast.

• Trasiga hårdmetalldelar från sågklingan kan slungas ut.

• Hörselskador kan uppstå om nödvändiga hörsel- skydd inte används.

• Skadliga utsläpp av trädamm vid användning i slutna rum. Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell använd- ning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg m VARNING! Läs alla säkerhetsanvisningar, in- struktioner, illustrationer och tekniska specika- tioner som medföljer detta elverktyg. Om du inte följer säkerhetsanvisningarna och de angivna instruk- tionerna nns risk för elstötar, bränder och/eller allvar- liga personskador. Bevara alla säkerhetsanvisningar och instruktio- ner för framtida bruk. Begreppet elverktyg som används i säkerhetsanvis- ningarna avser såväl eldrivna elverktyg (med elsladd) som batteridrivna elverktyg (utan elsladd).

1. Arbetsplatssäkerhet

a. Se till att ditt arbetsområde är rent och har god belysning. Stökiga och dåligt belysta arbetsplat- ser utgör en olycksrisk. b. Arbeta inte med elverktyg i områden med ex- plosionsrisk om det nns antändliga vätskor, gaser eller damm i området. Elverktyg genererar gnistor som kan antända dammet eller ångorna.

33. Brytare till/från laser

A.) 90° anslagsvinkel (ingår inte i leveransomfånget) B.) 45° anslagsvinkel (ingår inte i leveransomfånget) C.) Insexnyckel, 6 mm D.) Insexnyckel, 3 mm E.) Krysskruv (laser)

• Kap-, drag- och geringssåg

• 1 x spännanordning (7)

• 2 x Arbetsstyckshållare (8) (förmonterad)

4. Avsedd användning

Kap- och dragsågen används till att kapa trä och plast i enlighet med maskinstorleken. Sågen är inte avsedd att såga ved. Varning! Använd inte apparaten för att såga andra material än vad som står i instruktionsmanualen. Varning! Det medlevererade sågbladet är uteslutande avsett för sågning i trä! Använd det inte till vedsågning! Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador till följd av detta ansvarar användaren/operatören och inte tillverkaren. Enbart sågklingor som passar till maskinen får använ- das. Användningen av alla typer av kapskivor är för- bjuden. I den avsedda användningen ingår också att man följer säkerhetsanvisningen liksom monteringsanvisningen och driftanvisningar i bruksanvisningen. Personer som använder och underhåller maskinen måste insatta i dessa och känna till möjliga risker. Dessutom måste gällande föreskrifter för olycksföre- byggande arbete följas strikt.www.scheppach.com

c. Undvik att starta maskinen oavsiktligt. Försäk- ra dig om att elverktyget är avstängt innan du ansluter det till strömförsörjningen och/eller batteriet samt innan du lyfter upp eller bär det. Olyckor kan inträ󰀨a om du håller ngret på brytaren när du bär elverktyget, eller om maskinen är tillsla- gen när du ansluter den till strömförsörjningen. d. Ta bort alla inställningsverktyg eller skruvnyck- lar innan du startar elverktyget. Ett verktyg el- ler en skruvmejsel som benner sig i en roterande maskindel på elverktyget kan orsaka personskador. e. Undvik en onormal kroppsställning. Se till att stå säkert och behåll balansen hela tiden. Då har du bättre kontroll över elverktyget om något oförutsett inträ󰀨ar. f. Använd lämpliga arbetskläder. Använd inte löst sittande kläder eller smycken. Håll hår och kläder på avstånd från rörliga delar. Löst sittande kläder, smycken och långt hår kan fastna i rörliga delar. g. Om dammsugnings- och uppsamlingsutrust- ning kan installeras måste de anslutas och an- vändas korrekt. Användning av en dammutsug- ning kan minska risker orsakade av damm. h. Låt dig inte invaggas i falsk säkerhet och bryt inte mot säkerhetsreglerna för elverktyg, även om du känner till elverktyget när du använt det många gånger. Oaktsam hantering kan leda till all- varliga personskador inom bråkdelar av sekunder.

4. Använda och hantera elverktyget

a. Överbelasta inte dina elverktyg. Använd det elverktyg som är avsett för arbetet. Du arbe- tar bättre och säkrare i det angivna e󰀨ektområdet med ett elverktyg som är avsett för arbetet. b. Använd inte ett elverktyg med defekt brytare. Ett elverktyg som inte kan startas/stängas av läng- re är farligt och måste repareras. c. Dra ut stickkontakten ur eluttaget och/eller ta ut ett uttagbart batteri innan du gör maskin- inställningar, byter delar hos insatsverktyget eller lägger undan elverktyget. Denna försik- tighetsåtgärd förhindrar att du startar elverktyget oavsiktligt. d. Förvara elverktyg som inte används utom räckhåll för barn. Låt inte personer använ- da elverktyget om de inte känner till hur det fungerar eller inte har läst dessa anvisningar. Elverktyg utgör en fara om de används av oerfarna personer. c. Barn och andra personer får inte vistas i om- rådet medan du använder elverktyget. Du kan förlora kontrollen över elverktyget om du blir dist- raherad.

a. Elverktygets stickkontakt måste passa i el- uttaget. Du får inte ändra stickkontakten på något sätt. Använd inte adapterkontakter till- sammans med jordade elredskap. Intakta stick- kontakter och uttag som passar till dessa minskar risken för elstötar. b. Undvik att vidröra jordade delar, exempelvis rör, radiatorer, spisar och kylskåp, med krop- pen. Risken för elstötar ökar om din kropp är jordad. c. Låt inte elverktyg utsättas för regn eller väta. Vatten som tränger in i elverktyg ökar risken för elstötar. d. Använd inte anslutningssladden för andra uppgifter än den är avsedd för, till exempel för att bära eller hänga upp elverktyget eller för att dra ut kontakten ur eluttaget. Håll anslutnings- sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller tilltrasslade slad- dar ökar risken för elstötar. e. När du arbetar utomhus med ett elverktyg, an- vänd endast förlängningskabel som också är lämplig för utomhusbruk. Att använda en för- längningssladd som är lämplig för utomhusbruk minskar risken för elektrisk stöt. f. Använd en jordfelsbrytare om du måste an- vända elverktyget i en fuktig omgivning. An- vändning av en jordfelsbrytare minskar risken för elstötar.

a. Var uppmärksam, tänk på vad du gör och an- vänd ditt förnuft när du arbetar med elverktyg. Använd inte elverktyget om du är trött eller på- verkad av alkohol, droger eller läkemedel. Ett ögonblicks oaktsamhet vid användning av elverk- tyget kan leda till allvarliga olyckor. b. Använd personlig skyddsutrustning och ha alltid skyddsglasögon på dig. Personlig skydds- utrustning anpassad till elverktygets användning, som dammask, halksäkra säkerhetsskor, skydds- hjälm och hörselskydd, minskar risken för person- skador.www.scheppach.com

d) Skjut sågen genom arbetsstycket. Undvik att dra sågen genom arbetsstycket. När ett snitt ska utföras lyfter du såghuvudet och drar det över arbetsstycket utan att kapa. Därefter star- tar du motorn, svänger ner såghuvudet och pressar sågen genom arbetsstycket. Vid dra- gande snitt nns risken att sågklingan reser sig på arbetsstycket och att sågklinge-enheten slungas våldsamt mot användaren. e) Korsa aldrig den planerade snittlinjen med handen, vare sig framför eller bakom sågkling- an. Det är farligt att stödja arbetsstycket ”med korsade händer”, d.v.s. att hålla arbetsstycket till höger om sågklingan med den vänstra handen el- ler tvärtom. f) Ta inte tag bakom anslaget när sågklingan ro- terar. Underskrid aldrig ett säkerhetsavstånd på 100 mm mellan hand och roterande sågblad (gäller på båda sidor av sågbladet; t.ex. när trärester tas bort). Det går kanske inte att se hur nära din hand den roterande sågklingan benner sig och du kan skadas allvarligt. g) Kontrollera arbetsstycket före kapningen. När arbetsstycket är böjt eller förvridet spänner du det med den utåt böjda sidan mot anslaget. Sä- kerställ alltid att det inte nns någon spalt mel- lan arbetsstycke, anslag och bord längs hela snittlinjen. Böjda eller förvridna arbetsstycken kan vrida sig eller ändra läge och göra så att den roterade sågklingan kläms fast vid kapningen. Det får inte nnas några spikar eller annat material i arbetsstycket. h) Använd inte sågen förrän bordet är fritt från verktyg, trärester o.s.v. Det är bara arbets- stycket som får benna sig på bordet. Små restbitar, lösa trästycken eller andra föremål som kommer i kontakt med det roterande bladet kan slungas iväg med stor kraft.

i) Kapa alltid bara ett arbetsstycke. Flera staplade

arbetsstycken går inte att spänna eller hålla fast ordentligt och vid sågning kan bladet då klämmas fast eller glida. j) Se till att geringskapsågen står på en jämn, fast arbetsyta före användningen. En jämn och fast arbetsyta reducerar risken att geringskapså- gen blir ostadig. k) Planera ditt arbete. Varje gång sågklingelut- ningen eller geringsvinkeln ändrats är det vik- tigt att det inställbara anslaget är korrekt juste- rat och stöder arbetsstycket, utan att komma i kontakt med klingan eller skyddskåpan. e. Ta väl hand om elverktyg och insättningsverktyg. Kontrollera att rörliga delar fungerar som de ska och inte är fastklämda, kontrollera om delar är brutna eller så pass skadade att det inverkar på el- verktygets funktion. Skadade delar ska repareras innan du börjar använda elverktyget igen. Många olyckor orsakas av dåligt underhållna elverktyg. f. Håll skärverktyg vassa och rena. Skärverktyg som underhålls noga och hålls vassa fastnar inte så ofta och är lättare att styra. g. Använd elverktyget, tillbehören och andra tillbehör som används under arbetet enligt an- visningarna i denna bruksanvisning. Ta även hänsyn till arbetsförhållandena under ditt ar- bete. Farliga situationer kan uppstå om elverktyg används för andra ändamål än de är avsedda för. h. Håll alltid handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor tillåter inte säker användning och kon- troll av elverktyget i oförutsedda situationer.

a. Elverktyg måste repareras av kvalicerade fackmän, endast originalreservdelar får an- vändas. Därmed säkerställs att elverktyget fort- sätter vara säkert. Säkerhetsanvisningar för geringskapsågar a) Geringskapsågar är avsedda för kapning av trä eller träliknande produkter. De kan inte använ- das till att kapa järnmaterial som stavar, stänger, skruvar o.s.v. Slipande damm leder till blockering av rörliga delar som den undre skyddskåpan. Gnistor från sågningen bränner på den undre skyddskåpan, inläggningsplattan och andra plastdelar. b) Fixera arbetsstycket med tving om detta är möj- ligt. När du håller fast arbetsstycket med han- den måste du alltid ha handen minst 100 mm bort från sågklingan på varje sida. Använd inte den här sågen till att kapa bitar som är för små för att spännas fast eller hållas med handen. Om du håller handen för nära sågklingan ökar ris- ken att skadas genom kontakt med sågbladet. c) Arbetsstycket måste vara orörligt och anting- en vara fastspänt eller pressas mot anslaget och bordet. Skjut inte in arbetsstycket i såg- klingan och kapa inte ”på fri hand”. Arbetss- tycken som är lösa eller rör sig kan slungas ut med hög hastighet och orsaka personskador.www.scheppach.com

Säkerhetsanvisningar för hantering av sågklingor

1. Använd inte skadade eller deformerade sågklingor.

2. Använd inte sågklingor med sprickor. Kassera

spruckna sågklingor. Reparation är inte tillåten.

3. Använd inte sågklingor som är tillverkade av hög-

4. Kontrollera sågklingornas skick innan du använder

5. Använd endast sågklingor som är lämpliga för

materialet som ska kapas.

6. Använd endast de sågklingor som föreskrivs av

tillverkaren. Sågklingorna måste motsvara SS-EN 847-1 när de är avsedda till bearbetning av trä eller liknande material.

7. Använd inte sågklingor av höglegerat snabbstål

8. Använd endast sågklingor vars högsta tillåtna

hastighet inte är lägre än den maximala spindel- hastigheten hos kap- och dragsågen och som är lämpliga för materialet som ska kapas.

9. Tänk på sågklingans rotationsriktning.

10. Du ska bara använda sågklingor om du vet hur

11. Tänk på maxhastigheten. Överskrid inte den max-

hastighet som anges på sågklingan. Arbeta inom hastighetsområdet, om det anges.

12. Rengör klämytorna från smuts, fett, olja och vatten.

13. Använd inte lösa reduceringsringar eller reduce-

ringsbussningar för att minska hålstorleken i såg- klingor.

14. Var noga med att xerade reduceringsringar för

sågklingans säkring har samma diameter och åt- minstone 1/3 av den genomsnittliga diametern.

15. Se till att de fastmonterade reduceringsringarna är

monterade parallellt med varandra.

16. Var försiktig när sågklingor hanteras. Du förvarar

dem bäst i originalförpackningen eller i speciella behållare. Bär skyddshandskar för att förbättra greppet och ytterligare minska risken för skador.

17. Säkerställ att alla säkerhetsanordningar är ordent-

ligt fastmonterade innan du börjar använda såg- klingorna.

18. Före insatsen ska du övertyga dig om att sågbla-

det du använder uppfyller de tekniska kraven för denna kap- och dragsåg och att det är ordentligt fastmonterat.

19. Använd den medlevererade sågklingan bara för

sågning i trä, aldrig för bearbetning av metaller.

20. Använd bara ett sågblad med en diameter motsva-

rande uppgifterna på sågen. En fullständig kaprörelse ska simuleras med såg- klingan utan att maskinen startas och utan arbets- stycke på bordet. Detta görs för att säkerställa att det inte uppstår hinder eller risk för att kapa i an- slaget under rörelsen. l) När arbetsstycken är bredare eller längre än bordets ovansida måste man se till att det nns lämplig stöttning, t.ex. bordsförläng- ningar eller sågbockar. Arbetsstycken som är längre och bredare än geringskapsågens bord kan tippa om de inte har ordentligt stöd. Om en avka- pad trästock eller arbetsstycket tippar kan detta leda till att den undre skyddshuven höjs och även till att stocken eller arbetsstycket slungas bort okontrollerat från det roterande sågbladet. m) Använd dig inte av andra personer som ersätt- ning för en bordsförlängning eller som extra stöd. Om arbetsstyckets stöd är ostadigt kan detta leda till bladet kläms fast. Arbetsstycket kan också förskjutas under snittet och dra in dig och assisten- ten i det roterande bladet. n) Den avkapade delen får inte pressas mot den roterande sågklingan. När det är ont om plats, t.ex. när längdstopp används, kan den avkapade biten fastna med bladet och slungas bort med våldsam kraft. o) Använd alltid en tving eller en lämplig anord- ning för att stödja rundmaterial som stänger och rör på rätt sätt. Stänger tenderar att rulla iväg vid kapningen vilket gör att bladet ”biter sig fast” och arbetsstycket med din hand kan dras in i bladet. p) Låt bladet nå full hastighet innan du kapar arbetsstycket. Detta minskar risken att arbetss- tycke slungas iväg. q) Stäng av geringskapsågen om arbetsstycket kläms fast eller blockerar bladet. Vänta tills alla rörliga delar har stannat, dra ut stickkon- takten och/eller ta ut batteriet. Ta sedan bort det fastklämda materialet. Om du fortsätter såga vid en sådan blockering kan du förlora kontrollen eller geringskapsågen kan skadas. r) Släpp brytaren efter avslutat snitt och håll ner såghuvudet och vänta tills bladet har stannat innan du tar bort den avkapade delen. Det är mycket farligt att sträcka fram handen nära det nedsaktande bladet. s) Håll ordentligt i handtaget när ett ofullständigt sågsnitt utförs eller om brytaren släpps innan såghuvudet har nått sitt undre läge. Sågens bromse󰀨ekt gör att såghuvudet kan dras neråt med ett ryck vilket innebär risk att skada sig.www.scheppach.com

• Belasta inte maskinen i onödan: för högt tryck un- der sågningen skadar sågklingan snabbt och detta leder till försämringar i maskinens arbetse󰀨ekt och i snittets exakthet.

• Använd alltid klämmor när plastmaterial kapas. Delarna som ska kapas måste alltid xeras mellan klämmorna.

• Undvik att starta maskinen utan avsikt: startknappen får inte tryckas in när du sätter in stickkontakten i eluttaget.

• Använd det verktyg som rekommenderas i den här hand- boken. Då får du en maskin som ger maximal e󰀨ekt.

• Håll händerna borta från arbetsområdet när maski- nen är i drift.

• Innan du gör några justerings- eller underhållsarbe- ten, släpper du upp startknappen och drar ut näts- tickkontakten. Varning! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi där- för personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

21. Använd extra arbetsstyckeshållare om detta är

nödvändigt för arbetsstyckets stabilitet.

22. Arbetsstyckeshållarens förlängningar måste alltid

vara fastsatta och användas under arbetet.

23. Byt ut den slitna bordsinläggningen!

24. Undvik att sågtänderna överhettas.

25. Undvik att plasten smälter när du sågar plast.

Använd rätt sågklingor till detta. Byt ut de skadade eller slitna sågklingorna i tid. Stoppa maskinen om sågklingan blir för varm. Låt sågklingan svalna först innan du arbetar med ma- skinen igen. Obs: Laserstrålningng Titta inte in i strålen Laserklass 2 Skydda dig själv och din omgivning genom lämpli- ga olycksförebyggande åtgärder!

• Titta inte direkt in i laserstrålen med oskyddade ögon.

• Titta inte direkt in i strålgången.

• Rikta inte laserstrålen mot reekterande ytor, människor och djur. Även en laserstråle med låg ef- fekt kan orsaka ögonskador.

• Varning - om lasern hanteras på annat sätt än vad som beskrivs här, kan det leda till exponering av far- lig strålning.

• Öppna inte lasermodulen. Det kan oväntat leda till strålningsexponering.

• Lasern får inte bytas ut mot en annan typ av laser.

• Laserreparationer får göras endast av lasertillverka- ren eller ett auktoriserat företag. Restrisker Elverktyget har tillverkats enligt senaste tekniska rön och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.

• Trots alla vidtagna åtgärder kan det nnas risker som inte är uppenbara.

• Kvarstående risker kan minimeras om ”Säkerhets- anvisningar” och ”Avsedd användning” liksom bruks- anvisningen beaktas tillsammans.www.scheppach.com

OBSERVERA Maskinen och förpackningsmaterialet är inga lek- saker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

• Maskinen måste ställas upp så att den står stadigt. Sätt fast maskinen på en arbetsbänk, ett underrede eller liknande. Sätt in 4 skruvar (ingår ej i leveransomfånget) i borr- hålen på det fasta sågbordet (15). Dra åt skruvarna.

• Lossa den förinstallerade tippsäkringen (36) på un- dersidan av sågen, dra ut den helt och säkra med hjälp av insexnyckeln (D).

• Ställ in justeringsskruven (38) på bordsskivans nivå för att undvika att maskinen tippar.

• Alla skydds- och säkerhetsanordningar måste vara korrekt monterade på maskinen innan du börjar an- vända den.

• Sågklingan måste kunna löpa fritt.

• Var uppmärksam på främmande material i redan be- arbetat trä, som t,ex, spikar eller skruvar o.s.v.

• Förvissa dig om att sågklingan är rätt monterad och att rörliga delar löper smidigt innan du trycker på Till-/Från-brytaren.

• Innan du ansluter maskinen kontrollerar du att upp- gifterna på märkskylten motsvarar dem som gäller för elnätet.

7.1 Kontroll säkerhetsanordning sågbladsskydd

rörligt (5) Sågklingeskyddet skyddar mot oavsiktlig beröring av sågklingan och mot omkringygande delar. Kontrollera funktion Fäll ner sågen för detta:

• Sågklingeskyddet måste frige sågbladet vid ner- svängningen, utan att röra vid andra delar.

• När sågen fälls upp i utgångsläge måste sågkling- eskyddet automatiskt täcka sågklingan.

8.1 Montera kap- och dragsåg (bild 1/2/4)

• För att justera vridbordet (14) lossar man handtaget (11) ca. 2 varv och drar spärrlägesspaken (35) uppåt med pekngret.

• Vrid vridbord (14) och visare (12) till önskat vinkel- läge på skalan (13) och xera med handtaget (11).

• Drifttyp S6, periodisk kontinuerlig drift. Driften består av starttid, en period med konstant belastning och en tomgångsperiod. Arbetscykeln omfattar 10 minuter, där tillkopplingsperioden utgör 25 % av arbetscykeln. Arbetsstycket måste vara minst 3 mm högt och 10 mm brett. Var noga med att arbetsstycket alltid är säkrat med spännanordningen. Buller Bullervärden har fastställts i enlighet med EN 62841. Ljudtrycksnivå L

.........................................................3 dB Använd ett hörselskydd. Buller kan orsaka hörselskador. De angivna bulleremissionsvärdena har uppmätts med en standardiserad testmetod och kan användas för att jämföra ett elverktyg med ett annat. De angivna bulleremissionsvärdena kan också använ- das för en preliminär bedömning av belastningen. Varning:

• Bulleremissionerna kan avvika från de angivna vär- dena under den faktiska användningen beroende på hur elverktyget används, och framför allt påverkar vilken typ av arbetsstycke som bearbetas.

• Försök att hålla en så låg belastning som möjligt. Exempel på åtgärder: arbetstidens begränsning. Här ska hänsyn tas till alla delar av driftcykeln (till exempel de tider när elverktyget är avstängt och när det visserligen är startat men körs utan belastning).

7. Före idrifttagning

• Öppna förpackningen och ta ut enheten försiktigt.

• Ta bort förpackningsmaterialet samt förpacknings- och transportsäkringar (om det nns).

• Kontrollera att leveransomfånget är fullständigt.

• Kontrollera enheten och tillbehör för transportskador.

• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.www.scheppach.com

• Ställ in justeringsskruven (26), tills vinkeln mellan sågklinga (6) och vridbord (14) är 90°.

• Dra fast låsmuttern (26a) igen.

• Kontrollera avslutningsvis läget på vinkelvisningen. Om det behövs lossar man visaren (19) med en stjärnskruvdragare och ställer den på 0°-läget på skalan (18) och sedan drar man åter fast låsskruven.

8.4 Finjustering av anslaget för geringssnitt 45°

(bild 1/2/5/9/10) Nödvändigt verktyg: - Insexnyckel, 6 mm - Ga󰀨elnyckel SW13 (ingår inte i leveransomfånget)

• Anslagsvinkel ingår inte i leveransen.

• Sänk maskinhuvudet (4) och xera med säkerhets- bulten (23).

• Fixera vridbordet (14) i läge 0°.

• Observera! Den yttbara anslagsskenan (16a) måste xeras i det yttre läget för geringsnitt (lutande såghuvud). (Vänster sida).

• Öppna fasthållningsskruven (16b) till de yttbara an- slagsskenorna (16a) och skjut de yttbara anslags- skenorna (16a) utåt.

• De yttbara anslagsskenorna (16a) måste låsas fast på sådant sätt att avståndet mellan anslagsskenor (16a) och sågblad (6) är minst 8 mm.

• De yttbara anslagsskenorna (16a) måste benna sig i det inre läget. (Höger sida).

• Kontrollera före snittet att det inte kan bli en kollision mellan anslagsskenorna (16a) och sågklingan (6).

• Lossa fasthållningsskruven (22) med handtaget (1) och luta maskinhuvudet (4) åt vänster till 45°.

• Ställ in 45°-anslagsvinkel (B) mellan sågblad (6) och vridbord (14).

• Justera låsmuttern (27a) och justeringsskruven (27) så mycket att vinkeln mellan sågklinga (6) och vrid- bord (14) är exakt 45°.

• Dra fast låsmuttern (27a) igen.

• Kontrollera avslutningsvis läget på vinkelvisningen. Om det behövs lossar man visaren (19) med en stjärnskruvdragare och ställer den på 45°-läget på skalan (18) och sedan drar man åter fast låsskruven.

m VARNING! Säkerställ att produkten är korrekt och säkert monterad innan den används.

• Tryck maskinhuvudet (4) lätt nedåt. Genom att samtidigt dra ut och rotera säkringsbulten (23) från motorhållaren, låses sågen upp för sågning i det un- dersta läget.

• Vrid säkerhetsbulten (23) 90 grader för att xera den i olåst läge.

• Sväng maskinhuvudet (4) uppåt.

• Spännanordningarna (7) kan fästas på båda sidor av det fasta sågbordet (15). Stick in spännanordningarna (7) i de avsedda hålen på baksidan av anslagsskenan (16) och säkra dem med stjärngreppskruvarna (7a). Vid geringssnitt på 0°- 45° ska spännanordningen (7) bara monteras på ena sidan (höger) (se bild 11-12).

• Maskinhuvudet (4) kan lutas åt vänster till max 45° om man lossar fasthållningsskruven (22).

• Arbetsstyckeshållarnas (8) förlängningar måste all- tid vara fastsatta och användas under arbetet. Ställ in den önskade utliggningen genom att lossa fast- hållningsskruven (9). Dra sedan fast fasthållnings- skruven (9) igen.

8.2 Spånsamlingssäck (bild 1/22)

Sågen är utrustad med en spånsamlingssäck (17) för att samla upp sågspån. Tryck samman metallringens vinge på spånsamlings- säcken (17) och sätt den på utloppsöppningen i mo- torområdet. Spånsamlingssäcken (17) kan tömmas via dragkedjan på undersidan.

• Dammutsugningen måste passa materialet som ska bearbetas.

• Använd en speciell utsugningsanordning till bort- sugningen av extra ohälsosamt eller cancerframkal- lande damm.

8.3 Finjustering av anslaget för kapsnitt 90° (bild

1/2/5/6) Nödvändigt verktyg: - Insexnyckel, 6 mm - Ga󰀨elnyckel SW13 (ingår inte i leveransomfånget)

• Anslagsvinkel ingår inte i leveransen.

• Sänk maskinhuvudet (4) och xera med säkerhets- bulten (23).

• Lossa fasthållningsskruven (22).

• Ställ in anslagsvinkeln (A) mellan sågklinga (6) och vridbord (14).

• De yttbara anslagsskenorna (16a) måste låsas fast på sådant sätt att avståndet mellan anslagsskenor (16a) och sågblad (6) är maximalt 8 mm.

• Kontrollera före snittet att det inte kan bli en kollision mellan anslagsskenorna (16a) och sågklingan (6).

• Dra fast fasthållningsskruvarna (16b) igen.

• Ställ maskinhuvudet (4) i den övre positionen.

• Skjut maskinhuvudet (4) bakåt med handtaget (1) och xera eventuellt i detta läge (beroende på snittbredd).

• Lägg träet som ska sågas på anslagsskenan (16) och på vridbordet (14).

• Materialet med spännanordningarna (7) sätts fast på det fasta sågbordet (15), för att förhindra en för- skjutning under sågningen.

• Frigör spärrknappen (3) och tryck på Till-/Från-bry- taren (2) för att starta motorn.

• Vid xerad dragstyrning (21): Flytta maskinhuvudet (4) nedåt med handtaget (1) med jämnt och lätt tryck tills sågklingan (6) har sågat genom arbetsstycket.

• Vid icke xerad dragstyrning (21): Dra maskinhu- vudet (4) till det främsta läget. Sänk handtaget (1) jämnt och med ett lätt tryck nedåt. Flytta nu maskin- huvudet (4) långsamt och jämnt tills sågklingan (6) har sågat genom arbetsstycket helt.

• Efter avslutad sågning föryttas maskinhuvudet åter till det övre viloläget och Till-/Från-brytaren (2) släpps. Observera! På grund av returfjädern slår maskinen automatiskt uppåt. Släpp inte handtaget (1) efter sågningen, utan låt maskinhuvudet långsamt och med ett lätt mottryck få uppåt.

9.5 Kapsnitt 90° och vridbord 0°- 45° (bild 1/7/8)

Med kap- och dragsågen kan sågning på snedden utfö- ras åt vänster och åt höger i 0°-45°. Observera! De yttbara anslagsskenorna (16a) måste xeras i det inre läget för 90°-kapsnitt.

• Öppna fasthållningsskruven (16b) till de yttbara an- slagsskenorna (16a) och skjut de yttbara anslags- skenorna (16a) inåt.

• De yttbara anslagsskenorna (16a) måste låsas fast på sådant sätt att avståndet mellan anslagsskenor (16a) och sågblad (6) är minst 8 mm.

• Kontrollera före snittet att det inte kan bli en kollision mellan anslagsskenorna (16a) och sågklingan (6).

• Dra åter åt fasthållningsskruven (16b).

• Lossa handtaget (11) om det dras åt. Dra upp spärr- lägesspaken (35) med pekngret. Ställ vridbordet (14) i önskad vinkel med handtaget (11).

9.1 Drift laser (bild 18)

Starta: Tryck 1x på strömbrytaren laser (33). På arbetsstycket som ska bearbetas visas nu en laserlinje, som visar den exakta sågningslinjen. Stänga av: Tryck på strömbrytaren laser (33) igen.

9.2 Skärdjupbegränsning (sågning av spåret)

(bild 3/13) m VARNING Risk för bakåtkast! När du gör spår är det särskilt viktigt att inget sidotryck utövas på sågbladet. An- nars kan såghuvudet plötsligt hoppa upp! Använd en spännanordning när du gör spår. Undvik sido- tryck på såghuvudet.

• Med skruven (24) kan man ställa in snittdjupet ste- glöst. Lossa den rä󰀪ade muttern på skruven (24a) för detta. Ställ in det önskade snittdjupet genom att skruva in eller ut skruven (24). Dra sedan åter fast den rä󰀪ade muttern (24a) på skruven (24).

• Kontrollera inställningen med ett provsnitt.

Längdanslaget (37) kan öppnas för upprepade snitt av samma längd. Du kan använda längdanslaget (37) till höger och vänster.

• Fäll upp längdanslaget (37).

• Lossa fasthållningsskruven för arbetsstyckshållaren (9).

• Dra ut arbetsstyckshållaren (8).

• Ställ in önskat avstånd mellan sågblad och längdan- slag (37).

• Dra åt fasthållningsskruven för arbetsstyckshållaren (9) igen.

• Gör snitten enligt beskrivning under 9.4 till 9.7.

9.4 Kapsnitt 90° och vridbord 0° (bild 1/2/7)

Vid snittbredder på upp till ca. 100 mm kan sågens drag- funktion xeras i det bakre läget med fasthållningsskruven (20). I detta läge kan maskinen köras i kapdrift. Är snitt- bredden över 100 mm, måste man tänka på att fasthåll- ningsskruven (20) är lös och maskinhuvudet (4) är rörligt. Observera! De yttbara anslagsskenorna (16a) måste xeras i det inre läget för 90°-kapsnitt.

• Öppna fasthållningsskruvarna (16b) till de yttbara anslagsskenorna (16a) och skjut de yttbara ans- lagsskenorna (16a) inåt.www.scheppach.com

• Lossa vridbordet (14) genom att lossa på handtaget (11).

• Ställ in den önskade vinkeln på vridbordet (14) med handtaget (11) (se också punkt 9.5).

• Dra fast handtaget (11) igen för att xera vridbordet.

• Lossa fasthållningsskruven (22).

• Ställ in maskinhuvudet (4) åt vänster på det önskade vinkelmåttets lutning med handtaget (1) (se också punkt 9.6 angående detta).

• Dra fast fasthållningsskruven (22).

• Utför snitt så som beskrivs under punkt 9.4.

m Varning! Dra ut nätstickkontakten innan inställ- ning, underhåll eller reparation utförs!

10.1 Allmänna underhållsåtgärder

Torka av spån och damm från maskinen med en duk med jämna mellanrum. Olja in roterande delar en gång i månaden för att förlänga redskapens livslängd. Olja inte in motorn. Använd inte frätande medel för att rengöra plasten.

10.2 Rengöring säkerhetsanordning sågkling-

eskydd rörligt (5) Före varje idrifttagning ska det kontrolleras att såg- klingeskyddet är rent. Ta bort allt sågspån och alla träisor med hjälp av en pensel eller ett liknande verktyg som passar.

10.3 Byta bordsinlägg

Fara! När en bordsinläggning (10) är skadad nns det risk att små föremål fastnar mellan bordsinläggning och såg- klinga och blockerar sågklingan. Byt ut slitna bordsinläggningar direkt!

• Skruva ur skruvar hos bordsinläggning. Vrid vrid- bord och luta såghuvud om det behövs för att kom- ma åt skruvarna.

• Ta av bordsinläggning.

• Sätt in ny bordsinläggning.

• Dra fast skruvar hos bordsinläggning.

10.4 Borstinspektion

Hos en ny maskin ska du undersöka kolborstarna efter de första 50 drifttimmarna eller när nya borstar monte- rades. Efter den första undersökningen ska du under- söka var 10:e drifttimme.

• Visaren (12) på vridbordet måste stämma överens med det önskade vinkelmåttet på skalan (13) på det fasta sågbordet (15).

• Dra fast handtaget (11) igen för att xera vridbordet (14).

• Utför snitt så som beskrivs under punkt 9.4.

9.6 Geringssnitt 0°–45° och vridbord 0°

(bild 1/2/11) Med kap- och dragsågen kan man utföra geringssnitt åt vänster på 0°- 45° mot arbetsytan. Observera! Den yttbara anslagsskenan (16a) måste xeras i det yttre läget för geringsnitt (lutande såghuvud). (Vänster sida).

• Öppna fasthållningsskruven (16b) till de yttbara an- slagsskenorna (16a) och skjut de yttbara anslags- skenorna (16a) utåt.

• De yttbara anslagsskenorna (16a) måste låsas fast på sådant sätt att avståndet mellan anslagsskenor (16a) och sågblad (6) är minst 8 mm.

• De yttbara anslagsskenorna (16a) måste benna sig i det inre läget. (Höger sida).

• Kontrollera före snittet att det inte kan bli en kollision mellan anslagsskenorna (16a) och sågklingan (6).

• Dra åter åt fasthållningsskruven (16b).

• Ställ maskinhuvudet (4) i det övre läget.

• Fixera vridbordet (14) i läge 0°.

• Lossa fasthållningsskruven (22). Luta maskinhuvu- det (4) åt vänster med handtaget (1), tills visaren (19) pekar på det önskade vinkelmåttet på skalan (18).

• Dra fast fasthållningsskruven (22).

• Genomför snitt så som beskrivs under punkt 9.4.

9.7 Geringsnitt 0°–45° och vridbord 0°–45°

(g. 1/2/4/12) Med kap- och dragsågen kan man göra geringssnitt åt vänster på 0°- 45° mot arbetsytan och samtidigt 0°- 45° mot anslagsskenan (dubbelt geringssnitt). Observera! Den yttbara anslagsskenan (16a) måste xeras i det ytt- re läget för geringsnitt (lutande såghuvud). (Vänster sida).

• Öppna fasthållningsskruven (16b) till de yttbara an- slagsskenorna (16a) och skjut de yttbara anslags- skenorna (16a) utåt.

• De yttbara anslagsskenorna (16a) måste låsas fast på sådant sätt att avståndet mellan anslagsskenor (16a) och sågblad (6) är minst 8 mm.

• Kontrollera före snittet att det inte kan bli en kollision mellan anslagsskenorna (16a) och sågklingan (6).

• Dra åter åt fasthållningsskruven (16b).

• Ställ maskinhuvudet (4) i det övre läget.www.scheppach.com

• Observera! Kontrollera efter varje sågbladsbyte om sågklingan (6) löper fritt i bordsinläggningen (10) i lodrätt läge och i lutat läge 45°.

• Observera! Sågklingan (6) måste bytas och riktas in på rätt sätt.

10.6 Justera lasern (bild 19-20)

Om lasern (32) inte längre visar den korrekta snittlin- jen kan denna efterjusteras. Öppna då skruvarna (32b) och ta bort det främre skyddet (32a). Lossa krysskru- varna (E). Ställ in lasern genom att skjuta den åt sidan så att laserstrålen trä󰀨ar sågtänderna på sågbladet (6). När du har justerat och dragit fast lasern monterar du det främre skyddet och drar fast de båda skruvarna (32b) för hand. Maskinen måste vara ansluten till elnätet för att justera lasern. Observera! Tryck under inga omständigheter på strömbryta- ren (2) när du justerar lasern. Skaderisk!

10.7 Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial. Slitdelar*: Kolborstar, sågblad, bordsinlägg (art.nr. 5901215010), spånsamlingssäck

• Ingår inte obligatoriskt i leveransen! Du kan få reservdelar och tillbehör från vårt servicecen- ter. För att göra detta, skanna QR-koden på förstasidan.

• Dra fast handtaget (11) för att låsa fast vridbordet (14).

• Tryck ned maskinhuvudet (4) och lås fast med sä- kerhetsbult (23). Sågen är nu låst i det undre läget.

• Låst fast dragfunktionen med fasthållningsskruven för dragstyrning (20) i det bakre läget.

• Bär maskinen i det fastlåsta sågbordet (15).

• För att åter montera maskinen följer man beskriv- ningen i kapitel 8 och 9.

Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn. Den optimala lagertemperaturen ligger mellan 5 och 30 ˚C. Förvara elverktyget i originalförpackningen. Du måste byta båda borstarna när kolet är 6 mm långt efter slitage eller när fjädern eller shunttråden är bränd eller skadad. När borstarna anses vara användbara ef- ter demonteringen kan du montera dem igen. När kolborstarna ska underhållas öppnar du de båda låsanordningarna moturs (så som visas i bild 21). Ta sedan ut kolborstarna. Sätt in kolborstarna igen i omvänd ordningsföljd.

10.5 Byta sågbladet (bild 1/2/14-17)

Dra ut nätstickkontakten! Observera! Bär skyddshandskar när du byter sågklinga! Ska- derisk!

• Sväng upp maskinhuvudet (4) och lås fast med sä- kerhetsbulten (23).

• Lossa fästskruven (5a) till skyddet med en stjärn- skruvmejsel. VARNINGSANVISNING! Skruva inte ur den här skruven helt. (bild. 14).

• Fäll upp sågklingeskyddet (5) så långt att sågkling- eskyddet (5) benner sig över änsskruven (28).

• Sätt insexnyckeln (C) på änsskruven (28) med en hand.

• Håll fast insexnyckeln (C) och stäng långsamt såg- klingeskyddet (5) tills det står mot insexnyckeln (C).

• Tryck hårt på sågaxelspärren (30) och vrid långsamt änsskruven (28) medurs. Efter max ett varv hakar sågaxelspärren (30) in.

• Lossa nu med lite mer handkraft änsskruven (28) medurs.

• Skruva helt ur änsskruven (28) och ta bort ytter- änsen (29).

• Ta bort sågbladet (6) från inneränsen (31) och dra det nedåt.

• Rengör noga änsskruven (28) ytteränsen (29) och inneränsen (31).

• Sätt in och dra fast det nya sågbladet (6) i omvänd ordning.

• Fäll ner sågbladsskyddet (5) tills sågbladsskyddet (5) hakar fast i fästskruven (5a).

• Dra fast fästskruven (5a) igen.

• Observera! Tändernas sågskränkning, d.v.s. sågbladets (6) ro- tationsriktning, måste stämma överens med pilen på huset.

• Innan ni arbetar vidare med sågen ska ni kontrollera skyddsanordningarnas funktion.www.scheppach.com

Elektriska anslutningsledningar måste motsvara till- lämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med samma märkning. Enligt föreskrift ska typbeteckningen vara tryckt på an- slutningskabeln. Om nätanslutningskabeln till den här apparaten skadas måste den bytas ut mot en särskild anslutningssladd som nns hos tillverkaren eller dennes kundservice. Växelströmsmotor: Nätspänningen måste vara 220–240 V~ 50 Hz.

• Förlängningskablar upp till 25 m måste ha ett tvär- snitt på 1,5 mm

Anslutningstyp X Om nätanslutningskabeln till den här apparaten skadas måste den bytas ut mot en särskild anslutningssladd som nns hos tillverkaren eller dennes kundservice. Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalicerade elektriker. Uppge följande information om du har frågor:

14. Avfallshantering och återvinning

Anvisningar beträ󰀨ande förpackningen Förpackningsmaterialen kan åter- vinnas. Avfallshantera förpack- ningar miljövänligt. Anvisningar beträ󰀨ande den tyska lagen om dist- ribution, återtagning och miljövänlig avfallshan- tering av elektriska och elektroniska apparater (Elektro- und Elektronikgerätegesetz - ElektroG) Uttjänta elektriska och elektroniska appa- rater ska inte kastas i hushållssoporna utan lämnas till separat insamling respekti- ve avfallshantering!

• Uttjänta vanliga och uppladdningsbara batterier, som inte är fast monterade i den uttjänta apparaten, måste tas ut utan skador före överlämningen! Batte- riers avfallshantering regleras i batterilagstiftningen.

• Innehavare respektive användare av elektriska och elektroniska apparater är enligt lagstiftning förplik- tade till återlämning efter apparaternas användning. Täck över elverktyget för att skydda det mot damm eller fukt. Förvara bruksanvisningen vid elverktyget.

13. Elektrisk anslutning

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätanslut- ning liksom den använda förlängningskabeln mås- te motsvara dessa föreskrifter.

• Produkten uppfyller kraven i EN 61000-3-11 och om- fattas av specialvillkor för anslutningen. Det betyder att man inte får använda vilka anslutningsställen som helst.

• Apparaten kan vid olämpliga nätförhålanden leda till övergående spänningsvariationer.

• Produkten är enbart avsedd att användas för anslut- ning till avsedda anslutningsställen, med följande förutsättningar: a) inte överskrider den maximalt tillåtna nätimpedan- sen ”Z” (Zmax = 0,339 Ω). b) har en konstant strömbelastningsförmåga hos nä- tet på minst 100 A för varje fas.

• Du måste som användare se till att ett av de beskriv- na kraven a) eller b) uppfylls för anslutningsstället. Du bör kontakta energileverantören. Viktiga anvisningar Vid överbelastning av motorn stängs den av automa- tiskt. Efter en avkylningstid (tidsmässigt olika) kan mo- torn återigen slås på. Skadad elanslutningsledning På elektriska anslutningsledningar uppstår ofta isola- tionsskador. Orsaker till detta kan vara:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.

• Knäckställen genom felaktig fastsättning eller styr- ning av anslutningsledningen.

• Snittställen genom att anslutningsledningen körts över.

• Isolationsskador genom ryck ur vägguttaget.

• Sprickor genom isolationens åldring. Sådana skadade elanslutningsledningar får inte använ- das och är på grund av isolationsskadorna livsfarliga. Kontrollera regelbundet anslutningsledningar för skad- or. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.www.scheppach.com

- Kontakta respektive kundservice för information om tillverkarnas och distributörernas övriga, kom- pletterande villkor för återlämning.

• Om tillverkaren levererar en ny elektrisk apparat till ett privat hushåll kan denne ordna med avgiftsfri hämtning av den uttjänta elektriska apparaten, efter förfrågan från slutanvändaren. Kontakta tillverka- rens kundservice angående detta.

• Dessa uppgifter gäller endast för apparater som in- stalleras och säljs i länderna i den Europeiska uni- onen och som omfattas av det europeiska direktivet 2012/19/EU. I länder utanför Europeiska unionen kan avvikande bestämmelser gälla för avfallshan- tering av uttjänta elektriska och elektroniska appa- rater.

• Slutanvändaren ansvarar själv för raderingen av de egna personuppgifterna på den uttjänta apparat som ska avfallshanteras!

• Symbolen med den överkryssade soptunnan bety- der att uttjänta elektriska och elektroniska apparater inte får kastas i hushållssoporna.

• Uttjänta elektriska och elektroniska apparater kan lämnas avgiftsfritt på följande ställen: - O󰀨entligträttsliga avfallshanterings- respektive samlingsställen (t.ex. kommunala återvinnings- enheter) - Inköpsställen för elektriska apparater (stationära och online), om handlare är skyldiga att ta emot eller frivilligt erbjuder detta. - Man kan kostnadsfritt lämna upp till tre uttjänta elektriska apparater per apparattyp, med en kant- längd på maximalt 25 centimeter, hos tillverkaren utan att först köpa en ny apparat av denne, eller lämna dem till ett annat auktoriserat samlingsstäl- le på närmare håll.

Störning Möjliga orsaker Åtgärd Motor fungerar inte Motor, kabel eller stickkontakt defekt, nätsäkringar utlösta. Låt en expert undersöka maskinen. Reparera aldrig motorn själv. Fara! Kontrollera nätsäkringar, byt ev. Motorn startar långsamt och kommer inte upp i drifthastigheten. För låg spänning, Lindningar skadade, kondensator bränd. Låt en elektriker kontrollera spänningen. Låt en expert kontrollera motorn. Låt en expert byta kondensatorn. Motor låter för mycket. Lindningar skadade, motor defekt. Låt en expert kontrollera motorn. Motorn uppnår inte full e󰀨ekt. Strömkretsar i nätanläggning överlastade (lampor, andra motorer, etc.). Använd inga andra apparater eller motorer i samma strömkrets. Motorn blir lätt överhettad. Överbelastning av motorn, otillräcklig kylning av motorn. Förhindra att motorn överlastas vid kapning. Ta bort damm från motorn så att en optimal motorkylning är säkerställd. Sågsnittet är ojämnt eller vågigt. Trubbig sågklinga, tandform passar inte till materialtjockleken. Slipa sågklinga, eller använd lämplig sågklinga. Arbetsstycket drar iväg eller splittras. Snittryck för högt eller sågklinga passar inte till användningen. Använd lämplig sågklinga.www.scheppach.com

EU-försäkran om överensstämmelse Översättning från försäkran om överensstämmelse i original Vi förklarar under eget ansvar att produkten som beskrivs här överensstäm- mer med gällande riktlinjer och standarder. Föremålet för försäkran som beskrivs här överensstämmer med bestämmelser- na i Europaparlamentets och rådets direktiv 2011/65/EU av den 8 juni 2011 om begränsning av användningen av vissa farliga ämnen i elektriska och elektro- niska produkter. * Teknisk dokumentation tillgänglig hos: ** Artikelnummer *** Artikelbeteckning: Kap-, drag- och geringssåg HM216SPX / MS216 / HM216X Märke ****

16. Försäkran om överensstämmelse
