Produkttype	Radial geringsav
Mærke	Scheppach
Model	HM216SPX
Nominel spænding	220-240 V~ 50 Hz
Nominel effekt S1	1700 W
Effekt S6 25%	2000 W
Tomgangshastighed	800 min⁻¹
Savklinge	ø210 x ø30 x 2,6 mm, 24 tænder
Skærebredde ved 90°	340 x 65 mm
Skærebredde ved 45°	240 x 65 mm
Hældningsområde	-45° / 0° / +45°
Geringsområde	0° til 45° til venstre
Beskyttelsesklasse	II (dobbelt isolation)
Vægt	ca. 12,15 kg
Laser	Klasse 2, 650 nm, <1 mW
Lydtryksniveau	96,5 dB(A) (usikkerhed 3 dB)
Lydeffektniveau	109,5 dB(A) (usikkerhed 3 dB)
Bevægelig beskyttelseskappe	Ja
Spændeanordning	Ja, med presser
Spånpose	Ja
Radial føring	Ja, med lås
Længdeanlæg	Ja, udklappelig
Udtrækkelige sideholdere	Ja, 2 stk

Ofte stillede spørgsmål - HM216SPX SCHEPPACH

Hvordan monterer jeg den radiale geringsav Scheppach HM216SPX?

Tag forsigtigt maskinen ud af emballagen. Fastgør den sikkert på en stabil arbejdsbænk ved hjælp af de 4 monteringshuller på det faste bord. Løsn den præmonterede væltesikring, træk den helt ud og fastgør den igen. Juster justeringsskruen på bordpladen for at forhindre væltning. Monter presserne og de udtrækkelige sideholdere. Kontrollér, at alle afskærmninger og sikkerhedsanordninger er på plads.

Hvordan indstiller jeg skærevinklen?

For at indstille geringsvinklen skal du løsne låsehåndtaget på drejebordet, trække i låsearmen, dreje bordet til den ønskede vinkel (0° til 45° venstre eller højre) og spænde håndtaget igen. For hældning skal du løsne hovedets fastgørelsesskrue, hælde hovedet til den ønskede vinkel (0° til 45° venstre) og spænde skruen. Brug skalaer og visere til præcis justering.

Hvordan skifter jeg savklingen?

Tag stikket ud af maskinen. Hæv savhovedet til den øverste position og lås det med låsebolten. Løsn fastgørelsesskruen på beskyttelseskappen. Tryk på spindellåsen og drej fastholdelsesskruen med uret for at løsne den. Fjern den ydre flange og den brugte klinge. Rengør flangerne, monter den nye klinge (vær opmærksom på rotationsretningen), sæt flangen og skruen på, og spænd godt. Fold beskyttelseskappen tilbage og skru fast.

Hvordan justerer jeg laseren?

Tag stikket ud af maskinen. Fjern laserdækslet ved at skrue de to skruer af. Løsn laserens stjerneskruer. Tilslut maskinen (uden at tænde) for at forsyne laseren med strøm. Flyt laseren sidelæns, indtil strålen rammer præcis på klingens tænder. Spænd skruerne, sæt dækslet på og skru fast. Bemærk: Tryk aldrig på tænd/sluk-knappen under justering.

Hvad er de vigtige sikkerhedsinstruktioner?

Bær altid beskyttelsesbriller, høreværn og støvmaske. Hold hænderne væk fra den roterende klinge (mindst 100 mm). Fastgør emnet med presseren. Skær aldrig frit. Kontrollér, at det bevægelige anlæg ikke forstyrrer klingen. Før enhver indgriben, tag stikket ud. Se ikke direkte ind i laserstrålen (klasse 2). Overhold de elektriske sikkerhedsregler.

Hvordan bruger jeg spånposen?

Før posens vinger med metalkrave sammen og anbring den på udløbsåbningen ved motoren. Posen kan tømmes via lynlåsen i bunden. For optimal udsugning kan du også tilslutte en ekstern støvsuger på åbningen.

Hvad er den maksimale skærekapacitet?

Ved 90° (lige snit) er den maksimale bredde 340 mm med en højde på 65 mm. Ved 45° geringsvinkel er bredden 240 mm med 65 mm højde. Ved dobbeltsnit (gering + hældning) er bredden 240 mm med 38 mm højde.

Hvordan vedligeholder jeg maskinen?

Rengør regelmæssigt maskinen med en klud for at fjerne støv og spåner. Olie de roterende dele en gang om måneden (undtagen motoren). Kontrollér og rengør beskyttelseskappen før hver brug. Kontrollér kulbørsterne efter 50 timer og derefter hver 10. time. Udskift bordindsatsen, hvis den er beskadiget.

Hvad gør jeg, hvis motoren ikke starter?

Kontrollér først netsikringerne og strømkablet. Hvis maskinen stadig ikke starter, kan motoren, kondensatoren eller viklingerne være defekte. Få det kontrolleret af en specialist. Reparér aldrig motoren selv.

Hvordan transporterer og opbevarer jeg saven?

Til transport spændes låsehåndtaget på bordet, hovedet sænkes helt og låses med låsebolten. Lås radialføringen i bageste position. Transportér maskinen ved at holde i det faste bord. Til opbevaring placeres den et tørt, mørkt og frostfrit sted, utilgængeligt for børn. Den ideelle temperatur er mellem 5 og 30 °C.

BRUGSANVISNING HM216SPX SCHEPPACH

5. Säkerhetsanvisningar

Forklaring til symbolerne på maskinen

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Læs og overhold betjeningsvejledningen og sikkerhedsanvisningerne før ibrugtagning!
	Brug høreværn!
	Brug åndedrætsværn i støvede omgivelser!
	Brug beskyttelsesbriller!
	Vigtigt! Risiko for personskade. Grib aldrig ind i den kørende savklinge!
	Pas på! LaserstrålingKapslingsklasse II (dobbeltisolering)I denne betjeningsvejledning er de steder, der vedrører din sikkerhed, forsynet med dette symbol.Produktet opfylder gældende EU-direktiver.
	Produktet opfylder gældende serbiske direktiver.

1. Indledning 300
2. Beskrivelse af apparatet (fig. 1-22)....300
3. Leveringsomfang 301
4. Tilsigtet brug 301
5. Sikkerhedsforskrifter 301
6. Tekniske data....305
7. Før ibrugtagning 306
8. Konstruktion....307
9. Betjening 308
10. Vedligeholdelse 309
11. Transport....311
12. Opbevaring 311
13. El-tilslutning 311
14. Bortskaffelse og genanvendelse 312
15. Afhjælpning af fejl 312
16. Overensstemmelseserklæring 415

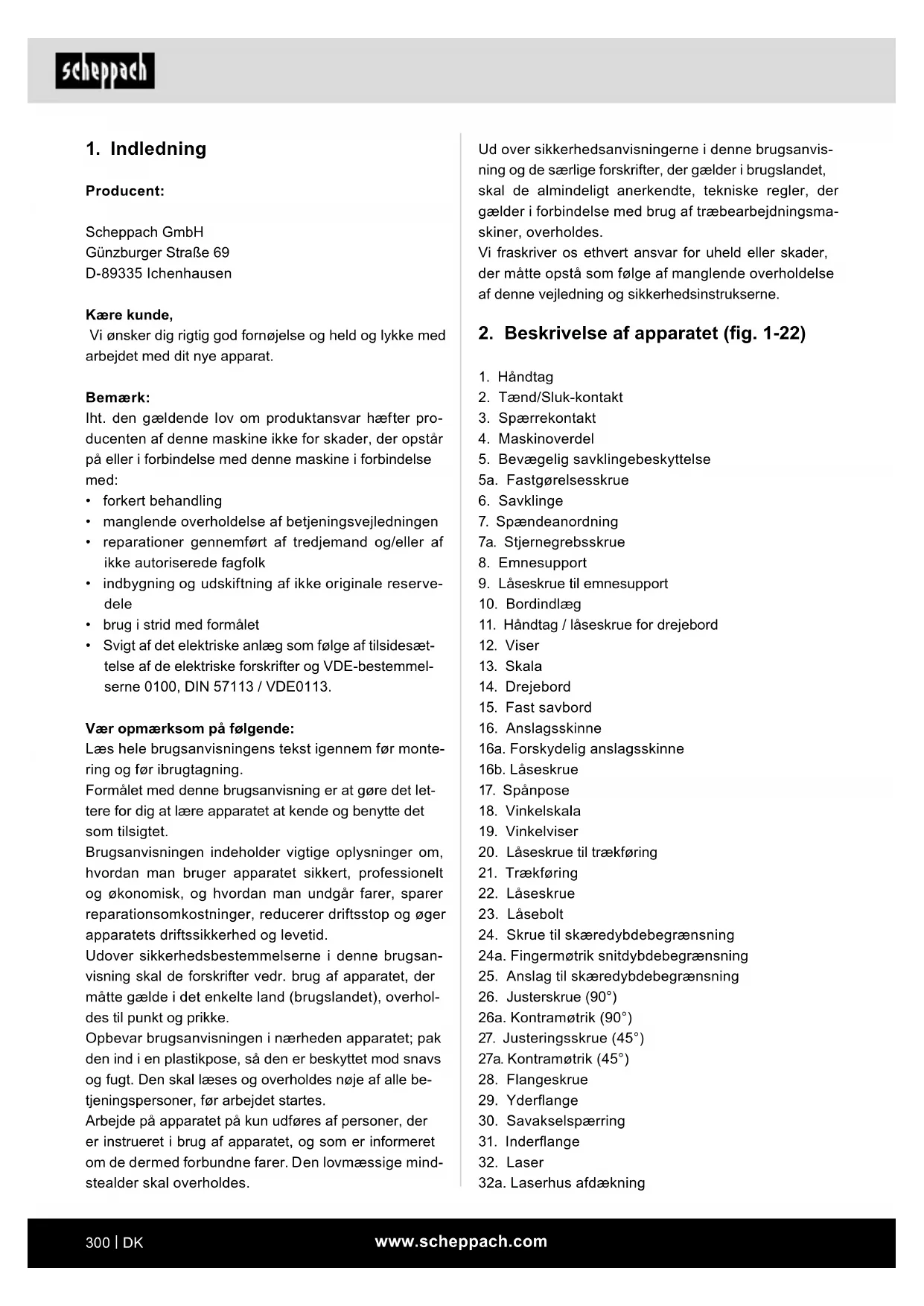

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• manglende overholdelse af betjeningsvejledningen
• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• indbygning og udskiftning af ikke originale reserve- dele
• brug i strid med formålet
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

2. Beskrivelse af apparatet (fig. 1-22)

1. Händtag
2. Tænd/Sluk-kontakt
3. Spærrekontakt
4. Maskinoverdel
5. Bevægelig savklingebeskyttelse
   5a. Fastgørelsesskrue
6. Savklinge
7. Spændeanordning
   7a. Stjernegrebsskrue
8. Emnesupport
9. Låseskrue til emnesupport
10. Bordindlæg
11. Håndtag / låseskrue for drejebord
12. Viser
13. Skala
14. Drejebord
15. Fast savbord
16. Anslagsskinne
    16a. Forskydelig anslagsskinne
    16b. Låseskrue
17. Spånpose
18. Vinkelskala
19. Vinkelviser
20. Låseskrue til trækføring
21. Trækføring
22. Låseskrue
23. Låsebolt
24. Skrue til skæredybdebegrænsning
    24a. Fingermøtrik snitdybdebegrænsning
25. Anslag til skæredybdebegrænsning
26. Justerskrue (90°)
    26a. Kontramøtrik (90°)
27. Justeringsskrue (45°)
    27a. Kontramøtrik (45°)
28. Flangeskrue
29. Yderflange
30. Savakselspærring
31. Inderflange
32. Laser
    32a. Laserhus afdækning

32b. Stjerneskrue

1. Tænd/Sluk-knap laser

2. Føringsbøjle

3. Låsestillingshändtag

4. Kipsikring

5. Længdeanslag

6. Justeringsskrue

A.) 90° anslagsvinkel (medfølger ikke)

B.) 45° anslagsvinkel (medfølger ikke)

- Kap-, træk- og geringssav

• 1 x spændeanordning (7)

Kap- og tværsaven bruges til at skære i træ og kunststoffer, som passer til savens størrelse. Saven egner sig ikke til at skære brænde.

Advarsel!

Brug ikke apparatet til at skære i andre materialer end dem, der er beskrevet i brugsanvisningen.

Advarsel!

Den medfølgende savklinge er udelukkende beregnet til at skære i træ! Brug ikke denne savklinge til at skære brænde!

Maskinen må kun bruges til det tilsigtede formål. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Der må kun bruges savklinger, som er egnet til maskinen. Det er forbudt at bruge skæreskiver af enhver art. Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsanvisningerne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.

Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.

Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje.

Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.

Hvis der foretages ændringer på maskinen, bortfalder producentens ansvar for deraf følgende skader.

Selv om maskinen bruges som tilsigtet, kan visse tilbageværende risikofaktorer ikke helt udelukkes. Følgende punkter kan opstå, hvilket skyldes maskinens konstruktion og opbygning:

- Kontakt med savklingen i det ikke-tildækkede savområde.

- Indgreb i den kørende savklinge (snitsår).

- Tilbageslag ("kickback") fra emner og emnedele.

- Brud på savklinge.

- Udslyngning af defekte hårdmetaldele af savklingen.

- Høreskader hvis der ikke bruges høreværn.

- Sundhedsskadelige emissioner af træstøv ved brug i lukkede rum.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

5. Sikkerhedsforskrifter

Generelle sikkerhedsforskrifter for elværktøj

⚠ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende instruktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med lysnet-kabel) eller til batteridrevne elværktøjer (uden lysnetkabel).

1. Arbejdspladssikkerhed

a. Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.

b. Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.

c. Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2. Elektrisk sikkerhed

a. Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.

b. Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køle-skabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.

c. Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.

d. Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.

e. Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.

f. Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af et fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

3. Personers sikkerhed

a. Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige personskader.

b. Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.

c. Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.

d. Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.

e. Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

f. Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.

g. Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske faren pga. støv.

h. Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

4. Anvendelse og behandling af elværktøjet

a. Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.

b. Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.

c. Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindrer utilsigtet start af elværktøjet.

d. Opbevar ubenyttet elværktøj utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.

e. Elværktøjer og indsatsværktøjer skal plejes omhyggeligt. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.

f. Hold skæreværktøj skarpt og rent. Omhygge- ligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.

g. Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.

h. Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5. Service

a. Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges origina-le reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.

Sikkerhedsforskrifter for gerings-/kapsave

a) Gerings- og kapsave er designet til at skære træ eller trælignende produkter; de kan ikke bruges til at skære jernmaterialer såsom stænger, bomme, skruer mv. Slibende støv fører til blokering af bevægelige dele som den nederste beskyttelsesskærm. Skæregnister brænder den nederste beskyttelsesskærm, indsatspladen og andre plastdele.

b) Fasthold så vidt muligt emnet med skruetvinger. Hvis du holder emnet med hånden, skal du altid holde hånden mindst 100 mm fra hver side af savklingen. Denne sav må ikke benyttes til skæring af stykker, som er for små til, at de kan fastspændes eller holdes sikkert i hånden. Hvis din hånd er for tæt på savklingen, er der øget risiko for personskader pga. kontakt med savklingen.

c) Emnet skal være ubevægeligt og enten være fastspændt eller presset mod anslaget og bordet. Skub ikke emnet ind i savklingen, og skær det aldrig med "frihånd".

Løse eller bevægelige emner kan blive udslynget med høj hastighed og forårsage personskader.

d) Skub saven igennem emnet. Undlad at trække saven igennem emnet. Man udfører en skæring først at løfte overdelen og trække denne hen over emnet uden at skære. Derefter tænder man motoren, svinger overdelen ned og skubber sa- ven igennem emnet. Ved trækkende skæring er der risiko for, at savklingen kravler op på emnet, hvorved savklingeenheden kastes ind mod operatøren.

e) Før aldrig hånden hen over den tilsigtede skærelinje, hverken foran eller bag savklingen. Afstøtning af emnet "med krydsede hænder", dvs. at man holder emnet til højre for savklingen med venstre hånd, eller omvendt, er meget farligt.

f) Undlad at række hånden ind bag anslaget, mens savklingen roterer. Overhold altid en sikkerhedsafstand på 100 mm mellem hånden og den roterende savklinge (dette gælder på begge sider af savklingen, f.eks. ved fjernelse af træaffald). Du kan muligvis ikke se, hvor tæt din hånd er på den roterede savklinge, og du kan komme alvorligt til skade.

g) Kontrollér emnet inden skæringen. Hvis emnet er bøjet eller krummet, skal det fastspændes, så den side, der er krummet udad, vender ind mod anslaget. Sørg altid for, at der ikke er mellemrum mellem emnet, anslaget og bordet langs skærelinjen. Bøjede eller krumme emner kan vride sig eller forskyde sig og bevirke, at den roterende savklinge sætter sig fast under skæringen. Der må ikke være søm eller fremmedlegemer i emnet.

h) Brug ikke saven, før bordet er fri for værktøj, træflis mv.; kun emnet må befinde sig på bordet. Mindre affaldsstykker, løse træstykker eller andre genstande, der kommer i kontakt med den roterende klinge, kan blive udslynget med høj hastighed.

i) Der må altid kun skæres i ét emne ad gangen. Stablede emner kan ikke fastspændes eller fastholdes ordentligt og kan bevirke, at klingen sætter sig fast eller skrider.

j) Sørg inden brug for, at gerings-/kapsaven står på en plan, fast arbejdsflade. En plan og fast arbejdsflade reducerer risikoen for, at gerings-/kapsaven bliver ustabil.

k) Planlæg arbejdet. Når du justerer savklingehældningen eller geringsvinklen, skal du sørge for, at det justerbare anslag er justeret korrekt og understøtter emnet uden at komme i berøring med klingen eller beskyttelsesskærmen.

Uden at tænde maskinen og uden emner på bordet skal du simulere savklingens fulde skærebevægelse for at sikre dig, at klingen ikke går imod forhindringer eller skærer ind i anslaget.

l) For emner, der er bredere eller længere end bordoverfladen, skal du sørge for tilstrækkelig afstøtning f.eks. i form af bordforlængelse eller savbukke. Emner, som er længere eller bredere end gerings-/kapsavens bord, kan vippe uden fast understøttelse. Hvis et afskåret stykke træ eller emnet vipper, kan dette løfte den nederste beskyttelsesskærm eller blive slynget ukontrollabelt væk af den roterende klinge.

m) Benyt ikke andre personer som erstatning for bordforlængelse eller som yderligere afstøtning. Ustabil understøtning af emnet kan medføre, at klingen sætter sig fast. Emnet kan også forskyde sig under skæringen og trække både dig og en evt. hjælper ind i den roterende klinge.

n) Det afskårne stykke må ikke presses ind mod den roterende savklinge. Hvis der er begrænset plads, f.eks. hvis der bruges længdeanslag, kan det afskårne stykke kile sig fast sammen med klin-gen og blive slynget væk med voldsom kraft.

o) Brug altid en skruetvinge eller et egnet fikstur til korrekt understøttelse af rundt materiale såsom stænger eller rør. Stænger har tendens til at rulle væk under skæringen, hvilket får klingen til at "bide sig fast", hvorved emnet inkl. din hånd kan blive trukket ind i klingen.

p) Vent, til klingen har näet den fulde hastighed, inden du skærer i emnet. Dette reducerer risikoen for, at emnet slynges ud.

q) Hvis emnet fastklemmes, eller klingen sætter sig fast, skal man slukke for gerings-/kapsaven. Vent, til alle bevægelige dele er stoppet; træk lysnetstikket ud, og/eller fjern batteriet. Fjern herefter det fastklemte materiale. Hvis man saver videre efter en sådan blokering, risikerer man at miste kontrollen eller beskadige gerings-/kapsaven.

r) Når du har udført skæringen, skal du slippe kontakten, holde overdelen nede og vente på, at klingen stopper, før du fjerner det afskårne stykke. Det er meget farligt at række hånden ind i nærheden af den stadigt roterende klinge.

s) Hold godt fast i håndtaget, hvis du udfører en ufuldstændig skæring, eller hvis du slipper kontakten, før overdelen har nået nederste yderposition. På grund af savens bremseeffekt kan overdelen blive trukket brat ned, hvilket medfører risiko for personskade.

Sikkerhedsanvisninger vedrørende håndtering af savklinger

1. Anvend ikke beskadigede eller deformede savklinger.

2. Anvend ikke savklinger med revner. Frasorter revnede savklinger. Reparation er ikke tilladt.

3. Anvend ikke savklinger, der er fremstillet af hurtigstål.

4. Kontrollér savklingernes tilstand, inden du benytter kap- og tværsaven.

5. Anvend kun savklinger, der er egnet til det materiale, der skal skæres.

6. Anvend kun savklinger, der er foreskrevet af producenten. Savklingerne skal opfylde EN 847-1, hvis de skal benyttes til bearbejdning af træ eller lignende materialer.

7. Anvend ikke savklinger af højlegeret hurtigstål (HSS).

8. Anvend kun savklinger, hvis maks. tilladte omdrejningstal ikke er lavere end kap- og tværsavens maks. spindelomdrejningstal, og som er egnet til det materiale, der skal skæres i.

9. Vær opmærksom på savklingens omløbsretning.

10. Du må kun montere savklinger, hvis du har erfaring med dette.

11. Overhold det maks. omdrejningstal. Det maks. omdrejningstal, der er angivet på savklingen, må ikke overskrides. Overhold omdrejningstalområdet, hvis et sådant er angivet.

12. Rengør spånfladerne for snavs, fedt, olie og vand.

13. Brug ikke løse reduceringsringe eller -bøsninger til at reducere boringer på savklinger.

14. Sørg for, at fastgjorte reduceringsringe til at sikre savklingen har den samme diameter og mindst 1/3 af snitdiameteren.

15. Sørg for, at de fastgjorte reduceringsringe er indbyrdes parallelle.

16. Omgå savklinger med forsigtighed. De skal så vidt muligt opbevares i den originale emballage eller specielle beholdere. Brug beskyttelseshandsker for at forbedre gribesikkerheden og reducere risikoen for personskader.

17. Sørg for, at alle beskyttelsesskærme er fastgjort korrekt, før savklingerne bruges.

18. Kontrollér før brug, at den anvendte savklinge opfylder de tekniske krav, der gælder for denne kapog tværsav, og at den er monteret korrekt.

19. Brug kun den medfølgende savklinge til at skære i træ; aldrig i metal.

20. Anvend kun savklinger med en diameter, der svarer til specifikationerne på saven.

21. Anvend de ekstra emnesupporter, hvis dette er nødvendigt af hensyn til emnets stabilitet.

22. Emnesupportens forlængelser skal altid være monteret og anvendt under arbejdet.

23. Udskift det slidte bordindlæg!

24. Undgå overophedning af savtænderne.

25. Når der saves i kunststoffer, skal man undgå, at disse smelter.

Brug de rigtige savklinger til dette. Udskift de beskadigede eller slidte savklinger rettidigt.

Hvis savklingen overophedes, skal du stoppe maskinen. Lad savklingen køle af, før du genstarter arbejdet.

Pas på: Laserstråling Kig ikke ind i strålen Laserklasse 2

Beskyt dig og dine omgivelser mod fare for uheld ved at træffe egnede sikkerhedsforanstaltninger!

• Kig ikke direkte ind i laserstrålen med ubeskyttede øjne.
• Kig aldrig direkte ind i strålen.
• Ret aldrig laserstrålen mod reflekterende overflader og personer eller dyr. Også en laserstråle med ringe ydelse kan føre til øjenskader.
• Vær forsigtig - udføres der procedurer, der afviger fra dem, der er angivet her, kan dette føre til en farlig strålingseksponering.
• Åbn aldrig lasermodulet. Dette kan føre til uventet stråleeksponering.
• Laseren må ikke erstattes med en laser af en anden type.
• Laseren må kun repareres af laserproducenten eller af en autoriseret repræsentant.

Restrisici

Elværktøjet er bygget efter nyeste tekniske niveau og de anerkendte sikkerhedstekniske regler. Alligevel kan der være tilbageværende risici under driften.

- Sundhedsfare som følge af strøm, hvis der bruges elektriske tilslutningsledninger, der ikke lever op til gældende regler.

• Desuden kan der være ikke-åbenbare tilbageværende risici, selv om alle foranstaltninger er truffet.
• Tilbageværende risici kan reduceres til et minimum, hvis "Sikkerhedsanvisningerne" og "Brug i overensstemmelse med formålet" samt betjeningsvejledningen overholdes.
• Undlad at belaste maskinen unødigt: Et for kraftigt tryk under savningen kan hurtigt beskadige savklingen, hvilket medfører en kapacitetsforringelse for maskinen under arbejdet og forringet skærenøjag-tighed.
• Ved skæring af plastmateriale skal du altid bruger klemmer: De dele, der skal saves, skal altid fastgøres mellem klemmerne.
• Undgå utilsigtet igangsætning af maskinen: Når stikket sættes i stikkontakten, må Start-knappen ikke være trykket ind.
• Brug det værktøj, der anbefales i denne håndbog. Derved opnår du, at maskinen kører med optimal ydeevne.
• Hold hænderne væk fra arbejdsområdet, når maskinen er i drift.
• Før der gennemføres indstillings- eller vedligeholdelsesarbejde, skal man slippe starttasten og trække lysnetstikket ud.

Advarsel!

Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

6. Tekniske data

Vekselstrømsmotor....220 - 240 V\~ 50 Hz

Nominel effekt S1....1700 Watt

Vægt......ca. 12,15 kg

Laserklasse....2

Bølgelængde laser....650 nm

Effekt laser ....../< 1 mW

Forbehold for tekniske ændringer!

* Driftsform S6, uafbrudt, periodisk drift. Driften består af en starttid, en tid med konstant belastning og en tomgangstid. Spilvarigheden er 10 min, den relative driftstid er 25% af spilvarigheden.

Emnet skal som minimum have en højde på 3 mm og en bredde på 10 mm.

Sørg for, at emnet altid sikres med spændeanordningen.

Støj

Støjværdierne er bestemt i overensstemmelse med EN 62841.

Lydtryksniveau L _pA 96,5 dB

Usikkerhed K_pA 3 dB

Lydeffektniveau L_WA 109,5 dB

Usikkerhed K_WA .....3 dB

Brug høreværn.

Støjpåvirkning kan føre til høretab.

De angivne støjemissionsværdier er blevet målt iht. en standardiseret testproces og kan bruges til at sammenligne et elværktøj med et andet.

De angivne støjemissionsværdier kan også bruges til at gennemføre en indledende vurdering af belastningen.

Advarsel:

- Støjemissionsværdierne kan afvige fra den angivne værdi, når elværktøjet rent faktisk bruges, afhængigt af hvordan det bruges, og af, hvilken type emne der bearbejdes.

- Forsøg at holde belastningen så lav som mulig. Eksempelvis ved at begrænse arbejdstiden. I denne forbindelse skal der tages højde for alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket, og tider, hvor det godt nok er tændt, men hvor det kører uden belastning).

7. Før ibrugtagning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballagematerialet samt emballage- og transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.
• Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

PAS PÅ

Apparatet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

• Maskinen skal opstilles stabilt. Maskinen skal fastgøres til en arbejdsbænk, et understativ el.lign. ved at indsætte de 4 skruer (medfølger ikke) i boringerne i det faste savbord (15). Spænd skruerne fast.
• Den forinstallerede kipsikring (36) på undersiden af saven løsnes, trækkes helt ud og sikres igen med unbrakonøglen (D).
• Indstil justeringsskruen (38) i niveau med bordpladen for at undgå, at maskinen vipper.
• Før maskinen tages i brug, skal alle skærme og sikkerhedsanordninger være monteret korrekt.
• Savklingen skal kunne køre frit.
• Ved forarbejdet træ skal man være opmærksom på fremmedlegemer som f.eks. søm eller skruer mv.
• Sørg for, at savklingen er monteret korrekt, og at bevægelige dele går ubesværet, inden du aktiverer Tænd/Sluk-kontakten.
• Kontrollér, at dataene på typeskiltet stemmer overens med lysnetdataene, før maskinen tilsluttes.

7.1 Kontrol af sikkerhedsanordning - savklingeværn bevægeligt (5)

Savklingebeskyttelsen beskytter mod kontakt med savklingen og mod udslyngede spåner.

Dette gøres ved at klappe saven ned:

• Savklingebeskyttelsen skal frigive savklingen under nedsvingningen, uden at berøre andre dele.
• Når saven klappes op i udgangsstilling, skal savklingebeskyttelsen automatisk tildække savklingen.

8. Konstruktion

8.1 Opbygning af kap- og tværsav (fig. 1/2/4)

• Til justering af drejebordet (14) løsner man håndtaget (11) ca. 2 omgange og trækker låsestillingshåndtaget (35) op med pegefingeren.
• Drej drejebordet (14) og markøren (12) til det ønskede vinkelmål på skalaen (13), og fastgør dem med håndtaget (11).
• Tryk maskinoverdelen (4) en smule nedad. Via samtidig udtrækning og drejning af låsebolten (23) fra motorholderen frigøres saven fra nederste stilling.
• Drej låsebolten (23) 90 grader for at fiksere denne i den frigivne position.
• Sving maskinens overdel (4) op.
• Spændeanordningerne (7) kan både fastgøres til venstre og højre på det faste savbord (15). Sæt spændeanordningerne (7) i de dertil beregnede boringer på bagsiden af anslagsskinnen (16), og sikr dem med stjernegrebsskruerne (7a). Ved geringsskæring 0°- 45° skal spændeanordningen (7) kun monteres i den ene (højre) side (se fig. 11-12).
• Maskinens overdel (4) kan vippes til maks. 45° mod venstre ved at løsne låseskruen (22).
• Emnesupporterne (8) skal altid være monteret og anvendt under arbejdet. Indstil den ønskede udlægning ved at løsne låseskruen (9). Spænd derefter låseskruen (9) fast igen.

8.2 Spånpose (fig. 1/22)

Saven er udstyret med en spånpose (17) til spåner. Pres metalringfløjen på spånposen (17) sammen, og anbring posen i motorområdets udgangsåbning. Spånposen (17) kan tømmes ved at åbne lynlåsen på undersiden.

8.2.1 Tilslutning af en ekstern støvudsugningsanordning

• Tilslut udsugningsslangen til støvudsugningen.
• Støvudsugningen skal være egnet til det materiale, der bearbejdes.
• Brug en speciel udsugningsanordning til udsugning af særligt sundhedsskadeligt eller kræftfremkaldende støv.

8.3 Finjustering af anslaget til kapsnit 90° (fig. 1/2/5/6)

Nødvendigt værktøj:

• Unbrakonøgle 6 mm

• Gaffelnøgle SW13 (medfølger ikke i leveringsomfanget)

• Anslagsvinkel medfølger ikke.

• Sænk overdelen (4), og fikser den med låsebolten (23).
  • Løsn låseskruen (22).
• Anbring anslagsvinklen (a) mellem savklingen (6) og drejebordet (14).
  • Løsn kontramøtrikken (26a).
• Juster justerskruen (26), til vinklen mellem savklingen (6) og drejebordet (14) er 90°.
• Spænd kontramøtrikken (26a) fast igen.
• Kontrollér derefter vinkelviserens position. Om nødvendigt løsnes viseren (19) med en stjerneskruetrækker og sættes i 0°-position på skalaen (18), og holdeskruen spændes fast igen.

8.4 Finjustering af anslaget til geringssnit 45° (fig. 1/2/5/9/10)

Nødvendigt værktøj:

• Unbrakonøgle 6 mm
• Gaffelnøgle SW13 (medfølger ikke i leveringsomfanget)

- Anslagsvinkel medfølger ikke.

• Sænk overdelen (4), og fikser den med låsebolten (23).
  • Fikser drejebordet (14) i 0°-stilling.
• Pas på!

Den forskydelige anslagsskinne (16a) skal til geringsskæring (vippet savehoved) fikseres i den yderste position. (Venstre side).

• Løsn låseskruen (16b) på de forskydelige anslagsskinner (16a), og skub de forskydelige anslagsskinner (16a) udad.
• De forskydelige anslagsskinner (16a) skal fastlåses således, at afstanden mellem anslagsskinnerne (16a) og savklingen (6) er min. 8 mm.
• Den forskydelige anslagsskinne (16a) skal være i den inderste position (Højre side).
• Kontrollér før skæring, at der ikke er risiko for kollision mellem anslagsskinnerne (16a) og savklingen (6).
• Løsn låseskruen (22), og vip maskinens overdel (4) med håndtaget (1) til venstre, til 45°.
• Anbring 45°-anslagsvinkel (B) mellem savklingen (6) og drejebordet (14).
• Løsn kontramøtrikken (27a) og justeringsskruen (27), juster vinklen mellem savklingen (6) og dreje-bordet (14) er nøjagtig 45°.
• Spænd kontramøtrikken (27a) fast igen.
• Kontrollér derefter vinkelviserens position. Om nødvendigt løsnes markøren (19) med en stjerneskrue-trækker og sættes på 45°-position på skalaen (18), og holdeskruen spændes fast igen.

9. Betjening

⚠ PAS PÅ!!

Inden apparatet benyttes, skal man sikre sig, at det er monteret korrekt og fuldstændigt.

9.1 Drift af laser (fig. 18)

Tænding:

Tryk på Tænd/Sluk-knap laser (33) 1 gang. Der projiceres en laserlinje på det emne, der skal bearbejdes, og denne linje viser den nøjagtige skærelinje.

Slukning:

Tryk på Tænd/Sluk-knap laser (33) igen.

9.2 Skæredybdebegrænsning (savning af rille) (fig. 3/13)

ADVARSEL

Fare for tilbageslag! Når der fremstilles riller, er det særligt vigtigt, at der ikke udøves tryk mod siden af savklingen. Savehovedet kan da ellers pludseligt slå op! Ved fremstilling af riller skal man benytte en spændeanordning. Undgå trykpåvirkning mod siden af savehovedet.

• Ved hjælp af skruen (24) kan skæredybden indstilles trinløst. Til det formål løsnes fingermøtrikken på skruen (24a). Indstil den ønskede skæredybde ved at dreje skruen (24) ind eller ud. Spænd derefter igen fingermøtrikken (24a) på skruen (24).
• Kontrollér indstillingen vha. et prøvesnit.

9.3 Seriesnit

Til gentagne snit med samme længde kan længdeanslaget (37) klappes op. Man kan bruge længdeanslaget (37) på højre og på venstre side.

• Klap længdeanslaget (37) op.
- Løsn låseskruen for emnesupporten (9).
- Træk emnesupporten (8) ud.
- Indstil det ønskede mål mellem savklingen og længdeanslaget (37).
- Spænd låseskruen for emnesupporten (9) fast igen.
- Udfør snittene som beskrevet under 9.4 til 9.7.

9.4 Kapskæring 90° og drejebord 0° (fig. 1/2/7)

Ved skærebredder på op til ca. 100 mm kan savens trækfunktion fikseres i den bageste position med låseskruen (20). I denne position kan saven køre i kapdrift. Skulle skæringsbredden være over 100 mm, skal man sørge for, at låseskruen (20) er løs, og at maskinens overdel (4) kan bevæges.

Pas på!

De forskydelige anslagsskinner (16a) skal til 90°-kapskæring fikseres i den inderste position.

• Åbn låseskruerne (16b) på de forskydelige anslagsskinner (16a), og skub de forskydelige anslagsskinner (16a) indad.
• De forskydelige anslagsskinner (16a) skal fastlåses således, at afstanden mellem anslagsskinnerne (16a) og savklingen (6) er maks. 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kollision mellem anslagsskinnerne (16a) og savklingen (6).

- Spænd läseskruerne (16b) til igen.

- Bring maskinens overdel (4) i øverste position.

- Skub maskinens overdel bagud (4) med håndtaget (1), og fikser det evt. i denne position (afhængig af skæringsbredden).

- Læg det træ, der skal skæres, an mod anslagsskinnen (16) og på drejebordet (14).

- Fasthold materialet med spændeanordningen (7) på det faste savbord (15) for at forhindre, at emnet forskyder sig under skæringen.

- Løsn spærrekontakten (3), og tryk på Tænd/Sluk-knappen (2) for at starte motoren.

- Ved fikseret trækføring (21): Bevæg maskinens overdel (4) jævnt og med et let tryk nedad med håndtaget (1), til savklingen (6) har gennemskåret emnet.

- Ved ikke-fikseret trækføring (21): Træk maskinens overdel (4) helt frem. Sænk håndtaget (1) jævnt i bund med et let tryk. Skub nu overdelen (4) langsomt og jævnt helt bagud, til savklingen (6) har gennemskåret emnet fuldstændigt.

- Efter afslutning af skæringen bringes overdelen igen i den øverste hvilestilling, og Tænd/Sluk-knappen (2) slippes.

Pas på! Ved hjælp af returfjederen slår maskinen automatisk ad. Slip ikke håndtaget (1) efter skæringen, men bevæg overdelen langsomt og med et let modtryk opad.

9.5 Kapsnit 90° og drejebord 0° - 45° (fig. 1/7/8)

Med kap- og tværsaven kan der foretages kapskæringer fra venstre og højre på 0°-45° i forhold til anslagsskinnen.

Pas på!

De forskydelige anslagsskinner (16a) skal til 90°-kapskæring fikseres i den inderste position.

• Løsn låseskruen (16b) på de forskydelige anslagsskinner (16a), og skub de forskydelige anslagsskinner (16a) indad.

• De forskydelige anslagsskinner (16a) skal fastlåses således, at afstanden mellem anslagsskinnerne (16a) og savklingen (6) er min. 8 mm.

• Kontrollér før skæring, at der ikke er risiko for kollision mellem anslagsskinnerne (16a) og savklingen (6).

• Spænd låseskruen (16b) igen.
• Løsn håndtaget (11), hvis dette er drejet fast. Træk låsestillingshåndtaget (35) opad med pegefingeren. Indstil drejebordet (14) i den ønskede vinkel ved hjælp af håndtaget (11).
• Markøren (12) på drejebordet skal stemme overens med det ønskede vinkelmål på skalaen (13) på det faste savbord (15).
• Spænd håndtaget (11) igen for at fiksere drejebordet (14).
• Udfør skæringen som beskrevet i punkt 9.4.

9.6 Geringssnit 0°- 45° og drejebord 0° (fig. 1/2/11)

Med kap- og tværsaven kan der foretages geringsskæring til venstre på 0°-45° i forhold til arbejdsfladen.

Pas på!

Den forskydelige anslagsskinne (16a) skal til geringsskæring (vippet savehoved) fikseres i den yderste position. (Venstre side).

• Løsn låseskruen (16b) på de forskydelige anslagsskinner (16a), og skub de forskydelige anslagsskinner (16a) udad.
• De forskydelige anslagsskinner (16a) skal fastlåses således, at afstanden mellem anslagsskinnerne (16a) og savklingen (6) er min. 8 mm.
• Den forskydelige anslagsskinne (16a) skal være i den inderste position (Højre side).
• Kontrollér før skæring, at der ikke er risiko for kollision mellem anslagsskinnerne (16a) og savklingen (6).
• Spænd läseskruen (16b) igen.
• Bring maskinens overdel (4) i den øverste stilling.
  • Fikser drejebordet (14) i 0°-stilling.
• Løsn låseskruen (22). Vip maskinoverdelen (4) mod venstre med håndtaget (1), til viseren (19) peger på det ønskede vinkelmål på skalaen (18).
• Spænd låseskruen (22) igen.
• Gennemfør skæringen som beskrevet i punkt 9.4.

9.7 Geringsskæring 0°-45° og drejebord 0°-45° (fig. 1/2/4/12)

Med kap- og tværsaven kan der foretages geringsskæ-ringer mod venstre på 0°- 45° i forhold til arbejdsfla-den og samtidigt på 0°- 45° i forhold til anslagsskinnen (dobbeltgeringsskæring).

Pas på!

Den forskydelige anslagsskinne (16a) skal til geringsskæring (vippet savehoved) fikseres i den yderste position. (Venstre side).

• Løsn låseskruen (16b) på de forskydelige anslagsskinner (16a), og skub de forskydelige anslagsskinner (16a) udad.
• De forskydelige anslagsskinner (16a) skal fastlåses således, at afstanden mellem anslagsskinnerne (16a) og savklingen (6) er min. 8 mm.
• Kontrollér før skæring, at der ikke er risiko for kollision mellem anslagsskinnerne (16a) og savklingen (6).
• Spænd låseskruen (16b) igen.
• Bring maskinens overdel (4) i den øverste stilling.
• Løsn drejebordet (14) ved at løsne håndtaget (11).
• Indstil med grebet (11) drejebordet (14) til den ønskede vinkel (se også punkt 9.5).
• Spænd håndtaget (11) igen for at fiksere drejebordet.
  • Løsn låseskruen (22).
• Vip med håndtaget (1) overdelen (4) mod venstre til det ønskede vinkelmål (se også punkt 9.6).
• Spænd låseskruen (22) igen.
• Udfør skæringen som beskrevet i punkt 9.4.

10. Vedligeholdelse

⚠Advarsel! Træk lysnetstikket ud, før der foretages indstillings-, vedligeholdelses- eller reparationsarbejde!

Fra tid til anden skal man tørre spåner og støv af maskinen. For at forlænge værktøjets levetid bør man smøre de roterende dele en gang om måneden. Undlad at smøre motoren.

Undgå brug af ætsende midler til rengøring af kunststoffet.

10.2 Rengøring af sikkerhedsanordningen bevægelig savklingebeskyttelse (5)

Inden hver ibrugtagning skal man kontrollere savklingebeskyttelsen for forurening.

Fjern gamle savspåner og træsplinter ved hjælp af en børste eller et tilsvarende egnet værktøj.

10.3 Skift bordindlæg

Fare!

Er bordindlægget (10) beskadiget, risikerer man, at mindre genstande kan klemme sig fast mellem bordindlægget og savklingen og blokere sidstnævnte.

Udskift da straks de beskadigede bordindlæg!

• Skru skruerne ud af bordindlægget. Drej evt. dreje-bordet, og stil overdelen på skrå, så du kan få ad-gang til skruerne.
  • Fjern bordindlægget.
• Indsæt nyt bordindlæg.
• Spænd skruerne i bordindlægget fast.

10.4 Børsteinspektion

Kontrollér kulbørsterne på en ny maskine efter de første 50 driftstimer, eller hver gang der er monteret nye børster. Efter den første kontrol skal kontrollen gentages for hver 10 driftstimer.

Hvis kulstoffet er slidt over en længde på 6 mm, fjederen eller shunttråden er brændt eller beskadiget, skal begge børster udskiftes. Hvis man efter at have afmonteret børsterne konstaterer, at de er gode nok, kan de genmonteres.

Sæt kulbørsterne ind igen i omvendt rækkefølge.

10.5 Udskiftning af savklinge (fig. 1/2/14-17)

Træk netstikket ud!

Pas på!

Brug beskyttelseshandsker ved udskiftning af savklingen! Fare for tilskadekomst!

• Sving overdelen (4) op, og fastlås den med låsebolten (23).
• Løsn fastgørelsesskruen (5a) på afdækningen med en stjerneskruetrækker.

ADVARSEL!

Denne skrue skal ikke skrues helt ud. (fig. 14).

- Klap savklingebeskyttelsen (5) så langt op, at den (5) befinder sig over flangeskruen (28).

- Sæt med den ene hånd unbrakonøglen (C) på flangeskruen (28).

- Hold fast i unbrakonøglen (C), og luk langsomt savklingebeskyttelsen (5), til denne er ved unbrakonøglen (C).

- Tryk savakselspærringen (30) fast, og drej langsomt flangeskruen (28) i urets retning. Efter maks. én omdrejning går savakselspærringen (30) i indgreb.

- Skru flangeskruen (28) helt ud, og tag yderflangen (29) af.

- Tag savklingen (6) af inderflangen (31), og træk den ned og ud.

• Rengør flangeskruen (28), yderflangen (29) og in- derflangen (31) omhyggeligt.
• Indsæt den nye savklinge (6) igen i omvendt rækkefølge, og spænd det fast.
• Klap savklingeværnet (5) ned, indtil savklingeværnet (5) hænger i fastgørelsesskruen (5a).
• Spænd fastgørelsesskruen (5a) fast igen.

- Pas på!

Tændernes skrå retning, dvs. savklingens omløbsretning (6), skal stemme overens med retningen af pilen på huset.

- Før det videre arbejde skal det kontrolleres, at sikkerhedsanordningerne fungerer korrekt.

- Pas på!

Efter hver udskiftning af savklingen skal det kontrolleres, om savklingen (6) er vippet i lodret stilling og til 45°, og at den kører frit i bordindlægget (10).

- Pas på!

Udskiftning og justering af savklingen (6) skal udføres korrekt.

10.6 Justering af laseren (fig. 19-20)

Såfremt laseren (32) ikke mere viser den korrekte snitlinje, kan den efterjusteres. Dette gøres ved at løsne skruerne (32b) og fjerne den forreste afdækning (32a). Løsn stjerneskruerne (E). Indstil laseren ved at forskyde den til siden, så laserstrålen rammer tænderne på savklingen (6).

Når du har justeret laseren og spændt den fast, skal du montere den forreste afdækning og spænde de to skruer (32b) håndfast til.

Maskinen skal tilsluttes strømnettet til justering af laseren.

Pas på!

Under justeringen af laseren må man under ingen omstændigheder trykke på Tænd/Sluk-kontakten (2). Fare for tilskadekomst!

10.7 Serviceinformationer

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Kulbørster, savklinge, bordindlæg (art.-nr. 5901215010), spånpose

* følger ikke nødvendigvis med leverancen!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

11. Transport

• Spænd håndtaget (11) for at låse drejebordet (14).
• Pres overdelen (4) ned, og fastlås den med låsebolten (23). Saven er nu låst i den nederste stilling.
• Fikser savens trækfunktion med låseskruen til trækføringen (20) i den bageste position.
• Bær maskinen i det faste savbord (15).
• Ny opstilling af maskinen sker som beskrevet i kapitel 8 og 9.

12. Opbevaring

Apparatet og dets tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C.

Opbevar elværktøjet i den originale emballage.

Tildæk elværktøjet for at beskytte det mod støv eller fugt.

Opbevar brugsanvisningen sammen med elværktøjet.

13. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

• Produktet opfylder kravene iht. EN 61000-3-11 og skal overholde specielle tilslutningsbetingelser. Det vil sige, at brug ved tilslutning til vilkårlige, frit valgbare tilslutningspunkter ikke er tilladt.
• Produktet kan ved ugunstige netforhold afstedkomme midlertidige spændingssvingninger.
• Produktet er udelukkende beregnet til brug på tilslutningspunkter, der kræver følgende forudsætninger:
  a) En maks. godkendt netimpedans "Z" (Zmax = 0,339 Ω) må ikke overskrides.
  b) Nette skal have en varig strømbelastbarhed på mindst 100 A pr. fase.
• Du skal som bruger sikre, at det tilslutningspunkt, hvorfra du benytter produktet, opfylder mindst det ene af de to ovennævnte krav a) eller b). Kontakt evt. dit energiforsyningsselskab.

Vigtige anvisninger

Hvis motoren overbelastes, slår den fra af sig selv. Efter en afkølingsfase (varierer tidsmæssigt), kan motoren tændes igen.

Årsagerne hertil kan være:

• Tryksteder, når tilslutningsledninger trækkes gen- nem vinduer eller døråbninger.
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert.
• Skæresteder, når tilslutningsledningen køres over.
• Isolationsskader, när stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne. Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser. Der må kun anvendes tilslutningsledninger med samme mærkning.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Hvis nettilslutningsledningen til denne maskine bliver beskadiget, skal den erstattes af en særlig tilslutningsledning, der fås hos producenten eller dennes kundeservice.

Vekselstrømsmotor:

• netspændingen skal være 220 - 240 V\~.
• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutningstype X

Hvis nettilslutningsledningen til denne maskine bliver beskadiget, skal den erstattes af en særlig tilslutningsledning, der fås hos producenten eller dennes kundeservice.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøreg- ler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

- Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)
• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.
• Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.
• Du kan indhente yderligere tilbagetagningsbetingelser hos producenter og distributører hos disses respektive kundeservice.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

15. Afhjælpning af fejl

Fejl Mulig årsag Afhjælpning
Motor fungerer ikke Motor, kabel eller stik defekt, lysnetsikringer sprunget.	Få maskinen kontrolleret af en fagmand. Du må aldrig selv reparere motoren. Fare! Kontrollér lysnetsikringerne, og udskift dem efter behov
Motoren starter langsomt og når ikke op på driftshastighed.	Spænding for lav, viklinger beskadiget, kondensator brændt sammen.	Få spændingen kontrolleret af en elinstallatør. Få motoren kontrolleret af en fagmand. Få kondensatoren udskiftet af en fagmand.
Motor støjer for meget.	Viklinger beskadiget, motor defekt.	Få motoren kontrolleret af en fagmand.
Motoren når ikke op på fuld ydeevne.	Strømkredse i lysnetanlægget overbelastet (lamper, andre motorer mv.).	Undlad at tilslutte andre enheder eller motorer til samme strømkreds.
Motor bliver let overophedet.	Overbelastning af motor, utilstrækkelig køling af motor.	Undgå, at motoren overbelastes under skæringen, fjern støv fra motoren, så der sikres optimal køling af motoren.
Skæringen er ru eller bølget.	Savklinge uskarp, tandform ikke egnet til materialetykkelsen.	Opslib savklingen, eller benyt egnet savklinge.
Emne rives op eller splintrer.	Skæringstryk for højt, eller savklinge ikke egnet til formålet.	Benyt egnet savklinge.

Dertil må du folde sagen ned:

- Anslagvinkel er ikke inkludert i leveringsomfanget.

- Senk maskinhodet (4) ned og fest det med sikringsbolten (23).

• Løsne låseskruen (22).

- Anslagvinkel er ikke inkludert i leveringsomfanget.

- Senk maskinhodet (4) ned og fest det med sikringsbolten (23).

- Kontroller innstillingen med et prøvesnitt.

9.3 Seriekutt

9.4 Kappesnitt 90° og dreiebord 0° (fig. 1/2/7)

Kontroller kullbørstene ved en ny maskin etter de første 50 driftstimene, eller när det monteres nye børster. Etter den første kontrollen må du kontrollere hver 10. driftstime.

* ikke absolutt inkludert i leveringsomfanget!

Reservedeler og tilbehør får du i vårt servicesenter. Hertil må du skanne QR-koden på tittelsiden.

11. Transport

Kontroller den elektriske tilkoblingsledningen regelmessig for skader. Pass på at tilkoblingsledningen ikke er koblet til strømnettet ved kontroll.

Strømledninger skal være i samsvar med relevante VDE- og DIN-bestemmelser. Bruk kun tilkoblingsledninger med lik merking.

Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift.

Hvis nettilkoblingsledningen til dette apparatet blir skadet, må den erstattes av en spesiell tilkoblingsledning, som du kan få hos produsenten eller dens kundeservice.

Vekselstrømmotor:

• Nettspenningen skal være 220 - 240 V\~.
• Skjøteledninger med opp til 25 m lengde må ha et tverrsnitt på 1,5 kvadratmillimeter.

Tilkoblingstype X

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.

Garanti NO
