Tuotetyyppi	Radiaalinen jiirisaha
Merkki	Scheppach
Malli	HM216SPX
Nimellisjännite	220-240 V~ 50 Hz
Nimellisteho S1	1700 W
Teho S6 25%	2000 W
Tyhjäkäyntinopeus	800 min⁻¹
Sahaterä	ø210 x ø30 x 2,6 mm, 24 hammasta
Leikkuuleveys 90°:ssa	340 x 65 mm
Leikkuuleveys 45°:ssa	240 x 65 mm
Kallistusalue	-45° / 0° / +45°
Jiirialue	0° - 45° vasemmalle
Suojausluokka	II (kaksoiseristys)
Paino	n. 12,15 kg
Laservalo	Luokka 2, 650 nm, <1 mW
Äänenpainetaso	96,5 dB(A) (epävarmuus 3 dB)
Äänitehotaso	109,5 dB(A) (epävarmuus 3 dB)
Liikkuva suojakupu	Kyllä
Kiinnityslaite	Kyllä, puristimella
Lastupussi	Kyllä
Radiaaliohjaus	Kyllä, lukituksella
Pituusrajoitin	Kyllä, avattava
Sivuttaistuet	Kyllä, 2 kpl

Usein kysytyt kysymykset - HM216SPX SCHEPPACH

Miten Scheppach HM216SPX radiaalinen jiirisaha kootaan?

Ota kone varovasti pakkauksesta. Kiinnitä se tukevasti vakaaseen työpöytään käyttäen kiinteän pöydän 4 kiinnitysreikää. Löysää esiasennettu kaatumissuojaus, vedä se kokonaan ulos ja kiinnitä uudelleen. Säädä pöydän säätöruuvia estääksesi kaatumisen. Asenna puristimet ja sivuttaistuet. Tarkista, että kaikki suojukset ja turvalaitteet ovat paikoillaan.

Miten leikkuukulma säädetään?

Jiirin säätö: löysää kääntöpöydän lukituskahvaa, vedä salpaa, käännä pöytä haluttuun kulmaan (0° - 45° vasemmalle tai oikealle) ja kiristä kahva. Kallistuksen säätö: löysää pään kiinnitysruuvia, kallista pää haluttuun kulmaan (0° - 45° vasemmalle) ja kiristä ruuvi. Käytä asteikkoja ja osoittimia tarkkaan säätöön.

Miten sahanterä vaihdetaan?

Irrota kone verkosta. Nosta sahanpää yläasentoon ja lukitse se pysäytyspultilla. Löysää suojakuvun kiinnitysruuvi. Paina teräakselin lukitusta ja kierrä kiinnitysruuvia myötäpäivään irrottaaksesi sen. Poista ulompi laippa ja vanha terä. Puhdista laipat, aseta uusi terä (huomioi pyörimissuunta), aseta laippa ja ruuvi takaisin, kiristä tiukasti. Laske suojakupu ja kiristä ruuvi.

Miten laservalo säädetään?

Irrota kone verkosta. Irrota laservalon kansi kiertämällä kaksi ruuvia. Löysää laservalon ristipääruuvit. Kytke kone verkkoon (sytyttämättä) virran saamiseksi laservalolle. Siirrä laservaloa sivuttain, kunnes säde osuu tarkasti terän hampaisiin. Kiristä ruuvit, aseta kansi takaisin ja kiristä ruuvit. Huomio: älä koskaan paina virtakytkintä säädön aikana.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä aina suojalaseja, kuulosuojaimia ja pölynaamaria. Pidä kädet etäällä pyörivästä terästä (väh. 100 mm). Kiinnitä työkappale puristimella. Älä koskaan leikkaa vapaalla kädellä. Varmista, että liikkuva rajoitin ei häiritse terää. Ennen toimenpiteitä irrota kone verkosta. Älä katso suoraan lasersäteeseen (luokka 2). Noudata sähköturvallisuusohjeita.

Miten lastupussia käytetään?

Työnnä pussin metallirenkaalliset siivet ja aseta se moottorin poistoaukkoon. Pussi voidaan tyhjentää alapuolella olevasta vetoketjusta. Parhaan imutehon saamiseksi voit liittää ulkoisen pölynimurin aukkoon.

Mikä on suurin leikkuukapasiteetti?

90°:ssa (suora leikkaus) maksimileveys on 340 mm ja korkeus 65 mm. 45° jiirissä leveys on 240 mm ja korkeus 65 mm. Kaksoisleikkauksessa (jiiri + kallistus) leveys on 240 mm ja korkeus 38 mm.

Miten konetta huolletaan?

Puhdista kone säännöllisesti liinalla pölyn ja lastujen poistamiseksi. Öljyä pyörivät osat kerran kuukaudessa (paitsi moottori). Tarkista ja puhdista suojakupu ennen jokaista käyttöä. Tarkista hiiliharjat 50 tunnin jälkeen ja sen jälkeen 10 tunnin välein. Vaihda pöydän sisäke, jos se on vaurioitunut.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista ensin verkkosulakkeet ja virtajohto. Jos kone ei edelleenkään käynnisty, moottori, kondensaattori tai käämitys voivat olla viallisia. Anna asiantuntijan tarkistaa. Älä koskaan korjaa moottoria itse.

Miten sahaa kuljetetaan ja säilytetään?

Kuljetusta varten kiristä pöydän lukituskahva, laske pää kokonaan alas ja lukitse se pysäytyspultilla. Lukitse radiaaliohjaus taka-asentoon. Kuljeta konetta pitämällä kiinni kiinteästä pöydästä. Säilytys: pidä kuivassa, pimeässä ja pakkasenkestävässä paikassa, poissa lasten ulottuvilta. Ihanteellinen lämpötila on 5 - 30 °C.

KÄYTTÖOHJE HM216SPX SCHEPPACH

- Pingutage vastumutter (27a) jälle kinni.

Laitteessa olevien symbolien selitys

Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä.

	Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!
	Käytä kuulosuojaimia!
	Käytä hengityssuojainta, jos työssä muodostuu pölyä!
	Käytä suojalaseja!
	Huomio! Loukkaantumisvaara! Älä tartu liikkuvaaan sahanterään!
	Huomio! Lasersäteily
	Suojausluokka II (kaksinkertainen eristys)
Huomio!	Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä.
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.

Sisällysluettelo:

Sivu:

1. Johdanto 284
2. Laitteen kuvaus (kuva 1-22) 284
3. Toimituksen sisältö 285
4. Määräystenmukainen käyttö 285
5. Turvallisuusohjeet....285
6. Tekniset tiedot....289
7. Ennen käyttöönottoa....290
8. Asennus....291
9. Käyttö....292
10. Huolto....294
11. Kuljetus 295
12. Varastointi 295
13. Sähköliitäntä 295
14. Hävittäminen ja kierrätys....296
15. Ohjeet häiriöiden poistoon....297
16. Vaatimustenmukaisuusvakuutus 415

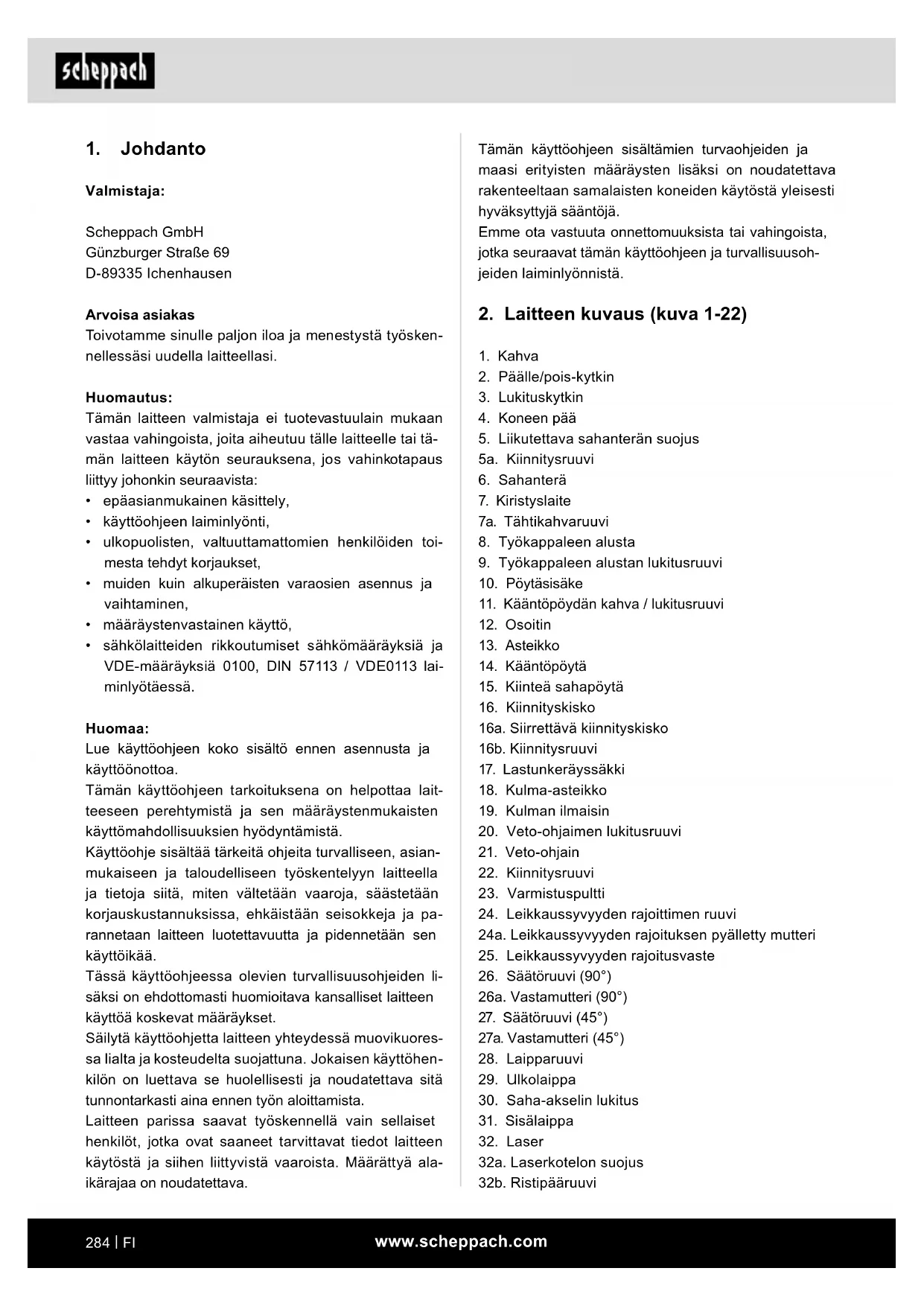

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivotamme sinulle paljon iloa ja menestystä työsken- nellessäsi uudella laitteellasi.

Huomautus:

Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,
- käyttöohjeen laiminlyönti,
- ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset,
- muiden kuin alkuperäisten varaosien asennus ja vaihtaminen,
- määräystenvastainen käyttö,
- sähkölaitteiden rikkoutumiset sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 laiminlyötäessä.

Huomaa:

Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa.

Tämän käyttöohjeen tarkoituksena on helpottaa laitteeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä.

Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää.

Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset.

Säilytä käyttöohjetta laitteen yhteydessä muovikuoressa lialta ja kosteudelta suojattuna. Jokaisen käyttöhenkilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista.

Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samalaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä.

Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä.

2. Laitteen kuvaus (kuva 1-22)

1. Kahva
2. Päälle/pois-kytkin
3. Lukituskytkin
4. Koneen pää
5. Liikutettava sahanterän suojus
   5a. Kiinnitysruuvi
6. Sahanterä
7. Kiristyslaite
   7a. Tähtikahvaruuvi
8. Työkappaleen alusta
9. Työkappaleen alustan lukitusruuvi
10. Pöytäsisäke
11. Kääntöpöydän kahva / lukitusruuvi
12. Osoitin
13. Asteikko
14. Kääntöpöytä
15. Kiinteä sahapöytä
16. Kiinnityskisko
    16a. Siirrettävä kiinnityskisko
    16b. Kiinnitysruuvi
17. Lastunkeräyssäkki
18. Kulma-asteikko
19. Kulman ilmaisin
20. Veto-ohjaimen lukitusruuvi
21. Veto-ohjain
22. Kiinnitysruuvi
23. Varmistuspultti
24. Leikkaussyvyyden rajoittimen ruuvi
25. Leikkaussyvyyden rajoitusvaste
26. Säätöruuvi (90°)
    26a. Vastamutteri (90°)
27. Säätöruuvi (45°)
    27a. Vastamutteri (45°)
28. Laipparuuvi
29. Ulkolaippa
30. Saha-akselin lukitus
31. Sisälaippa
32. Laser
    32a. Laserkotelon suojus
    32b. Ristipääruuvi

24a. Leikkaussyvyyden rajoituksen pyälletty mutteri

1. Laserin päälle-/pois-kytkin

2. Ohjainkaari

3. Lukitusasennon vipu

4. Kallistusvarmistus

5. Pitkittäisrajoitin

6. Säätöruuvi

A.) 90° -kiinnityskulma (ei kuulu toimituksen sisältöön)
B.) 45° -kiinnityskulma (ei kuulu toimituksen sisältöön)
C.) Kuusiokoloavain 6 mm
D.) Kuusiokoloavain 3 mm
E.) Ristipääruuvi (laser)

3. Toimituksen sisältö

• Katkaisu-, liuku- ja viistesaha
• 1 x kiristyslaite (7)
• 2 työkappaleen alustaa (8) (esiasennettu)
• Lastunkeräyssäkki (17)
• Kuusiokoloavain 6 mm (C)
• Kuusiokoloavain 3 mm (D)
- käyttäjän käsikirja

4. Määräystenmukainen käyttö

Katkaisu- ja timpurinsahaa käytetään puun ja muovin katkaisemiseen koneen kokoa vastaavasti. Saha ei so- vellu polttopuun sahaamiseen.

Varoitus!

Älä käytä laitetta muiden kuin käyttöohjeessa määritettyjen materiaalien leikkaamiseen.

Varoitus!

Mukana toimitettu sahanterä on tarkoitettu ainoastaan puun sahaamiseen! Älä käytä sitä polttopuun sahaamiseen!

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Vain koneelle sopivia sahanteriä saa käyttää. Kaikenlaisten katkaisulaikkojen käyttö on kielletty.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Konetta käyttävien ja huoltavien henkilöiden on perehdyttävä niihin ja heillä on oltava tiedot mahdollisista vaaroista.

Sen lisäksi voimassa olevien tapaturmantorjuntamää- räyksiä on noudatettava tunnontarkasti.

Muita yleisiä työterveys- ja turvateknisiä säädöksiä on noudatettava.

Jos koneeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Määräystenmukaisesta käytöstä huolimatta kaikkia jäännösriskitekijöitä ei voida kokonaan sulkea pois. Koneen rakenteesta ja mallista riippuen voi esiintyä seuraavia:

• Sahaterään koskeminen suojaamattomalla sahaus-alueella.
• Tarttuminen liikkuvaan sahanterään (viiltovamma).
• Työkappaleiden ja työkappaleiden osien takaisku.
• Sahanterän murtumat.
• Sahanterän viallisten kovametalliosien sinkoileminen.
• Kuulovauriot, jos ei käytetä kuulosuojaimia.
• Terveydelle vaaralliset puupölypäästöt, kun laitetta käytetään suljetuissa tiloissa.

Huomaa, että laitteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Turvallisuusohjeet

Sähkötyökalujen yleiset turvallisuusohjeet

⚠ VAROITUS! Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän sähkötyökalun ohessa. Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkovirralla toimivia sähkötyökaluja (joissa on virtajohto) tai akkukäyttöisiä sähkötyökaluja (ilman virtajohtoa).

1. Työpaikan turvallisuus

a. Pidä työpaikka siistinä ja hyvin valaistuna. Epäjärjestys tai huono/puuttuva valaistus työalu- eilla voi aiheuttaa onnettomuuksia.

b. Älä työskentele sähkötyökalulla räjähdysvaarallisessa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.

c. Pidä lapset ja muut henkilöt loitolla sähkötyökalusta, kun käytät sitä. Jos olet työskentelyn aikana epävakaassa asennossa, voit menettää sähkötyökalun hallinnan.

2. Sähköturvallisuus

a. Sähkötyökalun liitäntäpistokkeen täytyy sopia pistorasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä mitään sovitinpistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistoketta ei muunnella ja se sopii pistorasiaan, sähköiskun vaara on pienempi.

b. Vältä vartalon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämmittimiin, uuneihin ja jääkaappeihin. Sähköiskun vaara kasvaa, kun vartalosi on maadoitettu.

c. Pidä sähkötyökalu loitolla sateesta tai kosteu-desta. Jos sähkötyökaluun pääsee vettä, sähköiskun vaara kasvaa.

d. Älä käytä liitäntäjohtoa epätarkoituksenmukaisesti esim. sähkötyökalun kantamiseen ja ripustamiseen, äläkä irrota pistoketta pistorasiasta vetämällä johdosta. Pidä liitäntäjohto loitolla kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Kun liitäntäjohto on vioittunut tai kierteellä, sähköiskun vaara on suurempi.

e. Kun käytät sähkötyökalua ulkona, käytä vain sellaista jatkojohtoja, jotka on hyväksytty ulkokäyttöön. Ulkokäyttöön hyväksytyn jatkojohdon käyttäminen vähentää sähköiskun vaaraa.

f. Jos sähkötyökalun käyttöä kosteassa ympäristössä ei voi välttää, käytä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3. Ihmisten turvallisuus

a. Ole tarkkaavainen, toimi varovaisesti ja menettele järkevästi sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai jos olet huumaavien aineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Huomion herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi johtaa vakaviin vammautumisiin.

b. Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtaisen suojavarustuksen, kuten pölynaamarin, liukuestepohjaisten turvajalkineiden, suojakypärän tai kuulosuojaimien käyttö sähkötyökalulla tehtävistä töistä riippuen vähentää vammautumisvaaraa.

c. Estä tahaton käyttöönotto. Varmista, että sähkötyökalu on kytketty pois ennen kuin kytket virransyötön ja/tai akun päälle, ennen kuin otat laitteen käteesi tai alat kantaa sitä. Jos sähkötyökalua kantaessasi pidät sormiasi kytkimellä tai sähkötyökalu on kytkettynä päälle-asentoon, kun se kytketään virransyöttöön seurauksena voi olla onnettomuuksia.

d. Poista säätötyökalut tai ruuviavaimet ennen kuin kytket sähkötyökalun päälle. Pyörivässä sähkötyökalun osassa oleva työkalu tai avain voi aiheuttaa vammoja.

e. Vältä epänormaaleja vartalon asentoja. Varmista, että seisot tukevasti ja säilytät aina tasapainon. Näin pidät sähkötyökalun paremmin hallinnassa myös odottamattomissa tilanteissa.

f. Käytä sopivaa vaatetusta. Älä pidä päälläsi liian väljiä vaatteita tai koruja. Pidä hiuksesi ja vaatteesi loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

g. Jos pölyn poistoimu- ja -keräyslaitteet voidaan asentaa, varmista, ne on liitettävä ja niitä on käytettävä oikein. Pölyn poistoimulaitteen käytöllä voidaan vähentää pölystä aiheutuvia vaaroja.

h. Älä tuudittaudu katteettomaan turvallisuudentunteeseen äläkä poikkea sähkötyökalujen turvamääräyksistä vaikka olisit jo harjaantunut sähkötyökalun käyttäjä. Huolimattomuus laitteen käsittelyssä voi jo sekunnin murto-osassa johtaa vakaviin vammoihin.

4. Sähkötyökalun käyttö ja käsittely

a. Älä ylikuormita sähkötyökalua. Käytä työssä sitä varten tarkoitettua sähkötyökalua. Sopivalla sähkötyökalulla työskentelet paremmin ja turvallisemmin ilmoitetulla tehoalueella.

b. Älä käytä sähkötyökalua, jonka kytkin on vial- linen. Sähkötyökalu, jota ei voi kytkeä asianmu- kaisesti päälle tai pois päältä, on vaarallinen ja se täytyy korjata.

c. Vedä pistoke irti pistorasiasta ja/tai poista irrotettava akku ennen kuin alat säätää laitetta, vaihtaa käyttötyökaluja tai laitat sähkötyökalun pois. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.

d. Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät ole perehtyneet siihen tai jotka eivät ole lukeneet näitä ohjeita.

Kokemattomien henkilöiden käytössä sähkötyökalut ovat vaarallisia.

e. Hoida sähkötyökaluja ja käytettäviä työkaluja huolellisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti ja jumittumatta ja etteivät osat ole murtuneet tai vaurioituneet niin, että sähkötyökalun toiminta vaarantuu. Korjauta vialliset osat ennen sähkötyökalun käyttöä. Monien onnettomuuksien taustalla on sähkötyökalujen huono huolto.

f. Pidä leikkuutyökalut terävinä ja puhtaina. Huolellisesti hoidetut leikkuutyökalut, joissa on terävät leikkuureunat, juuttuvat vähemmän ja ovat kevyemmin ohjailtavissa.

g. Käytä sähkötyökalua, lisävarusteita, käyttö- työkaluja jne. näiden ohjeiden mukaisella ta- valla. Huomioi tällöin työolosuhteet ja suoritettava tehtävä. Sähkötyökalujen käyttö muuhun kuin niille määritettyihin käyttötarkoituksiin voi joh- taa vaarallisiin tilanteisiin.

h. Pidä kahvat ja tartuntapinnat kuivina, puhtaina ja öljyttöminä ja rasvattomina. Sähkötyökalun käyttö ja hallinta odottamattomissa tilanteissa ei ole turvallista, jos kahvat ja tartuntapinnat ovat liukkaita.

5. Huolto

a. Korjauta sähkötyökalu vain pätevällä ammat- tihenkilöllä ja käyttäen vain alkuperäisiä va- raosia. Näin varmistetaan sähkötyökalun pysymi- nen turvallisena.

Katkaisuviistesahojen turvallisuusohjeet

a) Viistekatkaisusahat on tarkoitettu puun tai puun kaltaisten tuotteiden leikkaamiseen, niitä ei voi käyttää rautamateriaalien, kuten sauvojen, tankojen, ruuvien jne. leikkaamiseen. Hankaava pöly aiheuttaa liikkuvien osien kuten alemman suojakannen jumittumisen. Leikkauskipinät polttavat alemman suojakannen, asetuslevyn ja muita muoviosia.

b) Kiinnitä työkappale mahdollisuuksien mukaan kiinnittimillä. Jos pitelet työkappaletta kädelä, käden on oltava aina vähintään 100 mm päässä sahanterästä sen jokaisella puolella. Älä käytä tätä sahaa sellaisten kappaleiden leikkaamiseen, jotka ovat liian pieniä kiinnitet-täväksi kiristimellä tai pidettäviksi paikallaan kädellä. Jos kätesi on liian lähellä sahanterää, on olemassa suuri vammautumisvaara, jos käsi kos-kee sahanterään.

c) Työkappaleen on oltava ehdottomasti liikkumaton ja sen on oltava joko paikalleen kiris-tettynä tai puristettuna vasteen ja pöydän vä-liin. Älä työnnä työkappaletta päin sahanterää äläkä koskaan leikkaa pitämättä kädellä kiinni. Irrallaan olevat tai liikkuvat työkappaleet voivat sinkoutua suurella voimalla ja aiheuttaa vammoja.

d) Työnnä saha työkappaleen läpi. Vältä sahan vetämistä työkappaleen läpi. Nosta sahapäätä leikkausta varten ja vedä se työkappaleen yli leikkaamatta. Kytke moottori sitten päälle, kallista sahapää alaspäin ja paina saha työkappaleen läpi. Jos leikataan vetämällä, on vaarana, että sahanterä nousee ylös työkappaleesta ja sahanteräyksikkö sinkoutuu voimalla käyttäjää päin.

e) Älä koskaan laita käsiä leikkauslinjalle sen paremmin sahanterän etu- kuin takapuolella- kaan. On erittäin vaarallista tukea työkappaletta "kädet ristikkäin", toisin sanoen työkappaleen pitäminen sahanterän oikealla puolella vasemmalla kädellä tai päinvastoin.

f) Älä laita käsiäsi vasteen taakse sahanterän pyöriessä. Älä koskaan alita 100 mm turvaväliä käden ja pyörivän sahanterän välillä (koskee sahanterän molempia puolia, esim. irrotettaessa puujätteitä). Pyörivän sahanterän etäisyyttä käteen ei välttämättä tunnisteta oikein ja voit vammautua vakavasti.

g) Tarkasta työkappale ennen leikkaamista. Jos työkappale on kaareva tai käyrä, kiristä se vasteeseen ulospäin kaareutuvalta puolelta. Varmista aina, että leikkauslinjan varrella ei ole rakoa työkappaleen, vasteen ja pöydän vä- lillä. Taipuneet tai vääntyneet työkappaleet voivat kiertyä tai siirtyä ja aiheuttaa pyörivän sahanterän juuttumisen leikkaamisen aikana. Työkappaleessa ei saa olla nauloja tai muita vieraita esineitä.

h) Käytä sahaa vasta sen jälkeen, kun työkalut, puujätteet jne. on poistettu pöydältä; pöydällä saa olla vain työkappale. Pienet jätteet, irralliset puunpalaset tai muut esineet, jotka koskevat pyörivään terään, voivat sinkoutua suurella nopeudella.

i) Leikkaa aina vain yksi työkappale kerrallaan. Moninkertaisesti päällekkäin pinottuja työkappaleita ei voi kiristää tai pitää paikallaan kunnolla ja ne voivat luiskahtaa paikoiltaan tai aiheuttaa terän juuttumisen sahauksen aikana.

j) Varmista, että viistekatkaisusaha on tasaisella, tukevalla työtasolla ennen käyttöä. Tasainen ja tukeva työtaso vähentää vaaraa, että viistekatkaisusaha muuttuu epävakaaksi.

k) Suunnittele työsi. Varmista aina sahanterän kallistusta tai viistekulmaa säädettäessä, että säädettävä vaste on säädetty oikein ja tukee työkappaletta koskematta terään tai suojakanteen. Sahanterän täydellinen leikkausliike on simuloitavat kytkemättä konetta päälle ja asetta-matta työkappaletta pöydälle. Näin varmistetaan, että ei ole esteitä eikä vaaraa terän osumisesta vasteeseen.

I) Kun työkappale on pöydän yläosaa leveämpi tai pidempi, on varmistettava asianmukainen tuenta, esim. käyttämällä pöydän pidennysosia tai sahapukkia. Viistekatkaisusahan pöytää pidemmät tai leveämmät työkappaleet voivat kallistua, jos niitä ei tueta asianmukaisesti. Jos leikattu puukappale tai työkappale kallistuu, alempi suojakupu voi kohota ylös tai sinkoutua hallitsemattomasti pyörivästä terästä.

m) Älä pyydä muita ihmisiä korvaamaan pöydän pidennystä tai tukemaan esineitä. Työkappaleen epävakaa tuenta voi aiheuttaa terän juuttumisen. Työkappale voi myös siirtyä paikaltaan leikkaamisen aikana ja sinä tai apunasi oleva henkilö voitte saada vammoja pyörivästä terästä.

n) Leikattua kappaletta ei saa painaa vasten pyörivää sahanterää. Jos käytettävissä on liian vähän tilaa esim. käytettäessä pitkittäisvasteita, leikattu kappale voi takertua terään ja sinkoutua voimakkaasti pois.

o) Käytä aina kiristintä tai sopivaa laitetta pyöreiden materiaalien, kuten tankojen tai putkien tukemiseen asianmukaisesti. Tangoilla on leikatessa taipumus vieriä pois, jolloin terä "leikkaa kiinni" ja työkappale voi tulla vedetyksi kätesi kanssa terään.

p) Anna terän saavuttaa täysi kierrosluku ennen kuin leikkaat työkappaletta. Se vähentää riskiä, että työkappale sinkoutuu eteenpäin.

q) Jos työkappale juuttuu tai terä juuttuu, kytke viistekatkaisusaha pois päältä. Odota, kunnes kaikki liikkuvat osat ovat pysähtyneet, vedä virtapistoke irti ja/tai ota akku pois. Poista tarttunut materiaali sen jälkeen. Jos sahaamista jatketaan tällaisessa juuttumistilanteessa, voit menettää viistekatkaisusahan hallinnan tai se voi vahingoittua.

r) Päästä kytkin vapaaksi leikkaamisen jälkeen, pidä sahapäätä alhaalla ja odota terän pysäh- tymistä ennen kuin poistat leikatun kappaleen. On erittäin vaarallista laittaa käsi käynnissä olevan terän lähelle.

s) Pidä hyvin kiinni kahvasta, kun suoritat epä- täydellisen sahauksen tai kun päästät kytkimen irti ennen kuin sahapää on saavuttanut alemman asentonsa. Sahan jarrutusvaikutus voi aiheuttaa sahapään äkillisen alaspäin liikahtamisen, mistä seuraa vammautumisvaara.

Sahanterien käsittelyä koskevat turvallisuusohjeet

1. Älä käytä vahingoittuneita tai muotoaan muutta-neita sahanteriä.
2. Älä käytä sahanteriä, joissa on murtumia. Poista murtuneet sahanterät ja hävitä ne. Korjaaminen ei ole sallittua.
3. Älä käytä pikateräksestä valmistettuja sahanteriä.
4. Tarkasta sahanterien kunto ennen kuin käytät kat-kaisu- ja timpurinsahaa.
5. Käytä vain sellaisia sahanteriä, jotka sopivat leikattavalle materiaalille.
6. Käytä vain valmistajan määrittämiä sahanteriä. Sahanterien täytyy vastata standardin EN 847-1 vaatimuksia, jos niitä aiotaan käyttää puun tai vastaavien materiaalien työstämiseen.
7. Älä käytä runsasseosteista pikaterästä (HSS) olevia sahanteriä.
8. Käytä vain sahanteriä, joiden suurin sallittu kierrosluku ei ole katkaisu- ja timpurinsahan karan maksimikierroslukua alhaisempi, ja jotka ovat sopivia leikattavalle materiaalille.
9. Huomioi sahanterän pyörimissuunta.
10. Käynnistä sahanterät vain, jos hallitset niiden kä- sittelyn.
11. Huomioi enimmäiskierrosluku. Sahanterässä ilmoitettua enimmäiskierroslukua ei saa ylittää. Noudata ohjeen mukaista kierroslukualuetta.
12. Puhdista kiristyspinnat epäpuhtauksista, rasvasta, öljystä ja vedestä.
13. Älä käytä irrallisia supistusrenkaita tai -holkkeja aukkojen pienentämiseen sahanterissä.
14. Varmista, että sahanterän varmistamiseen käytet- tävien kiinteiden supistusrenkaiden halkaisija on sama ja vähintään 1/3 leikkausläpimitasta.
15. Varmista, että kiinteät supistusrenkaat ovat toisiin-sa nähden samansuuntaisesti.
16. Käsittele sahanteriä varovaisesti. Säilytä mieluiten alkuperäisessä pakkauksessa tai erityisissä säiliöissä. Käytä suojakäsineitä parantaaksesi tartuntapitoa ja vähentääksesi vammautumisvaaraa.

17. Varmista ennen sahanterien käyttöä, että kaikki suojalaitteet on kiinnitetty asianmukaisesti.

18. Varmista ennen käyttöä, että käyttämäsi sahanterä vastaa tämän katkaisu- ja vetosahan teknisiä vaatimuksia ja on kiinnitetty asianmukaisesti.

19. Käytä mukana toimitettua sahanterää vain puun sahaamiseen, sitä ei saa koskaan käyttää metal- lien työstöön.
20. Käytä vain sellaista sahanterää, jonka läpimitta vastaa sahan tietoja.
21. Käytä lisäksi työkappalealustoja, jos se on tarpeen työkappaleen vakauden varmistamiseksi.
22. Työkappalealustan pidennysten täytyy olla työn aikana kiinnitettyinä ja niitä on käytettävä.
23. Vaihda kulunut pöytäalusta!
24. Vältä sahan hampaiden ylikuumentumista.
25. Vältä muovien sahaamisen aikana muovin sula-mista.
    Käytä oikeita sahanteriä. Vaihda vioittuneet tai kuluneet sahanterät ajoissa uusiin.
    Jos sahanterä ylikuumenee, pysäytä kone. Anna sahanterän jäähtyä ennen kuin alat uudelleen työskennellä laitteella.

Huomio: Lasersäteilyly Älä katso säteeseen Laserluokka 2

Suojaa itsesi ja ympäristösi sopivilla varotoimen-piteillä onnettomuusvaaroilta!

• Älä katso ilman silmäsuojaimia suoraan lasersäteeseen.
• Älä koskaan katso säteen tulokohtaan.
• Älä koskaan suuntaa lasersädettä kohti heijastavia pintoja ja ihmisiä tai eläimiä. Myös pienitehoinen lasersäde voi vahingoittaa silmiä.
• Huomio - jos noudatetaan muuta kuin tässä määritettyä menettelyä, seurauksena voi olla vaarallinen säteilyräjähdys.
• Älä koskaan avaa lasermoduulia. Seurauksena voi olla odottamaton säteilyräjähdys.
• Laseria ei saa vaihtaa toisentyyppiseen laseriin.
• Lasein korjaukset saa teettää vain laserin valmistajalla tai sen valtuuttamalla edustajalla.

Jäännösriskit

Sähkötyökalu on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Sähkövirran aiheuttama vaara terveydelle, jos käytetään epääasianmukaisia virtajohtoja.
• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä riskejä.
• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeiden lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.
• Älä kuormita konetta turhaan: liian voimakas pai-naminen sahattaessa vahingoittaa sahanterää no-peasti, mikä johtaa koneen tehon heikentymiseen työstössä ja leikkuutarkkuudessa.
• Kun leikataan muovimateriaalia, on käytettävä aina puristimia: sahattavat osat on aina kiinnitettävä puristimien väliin.
• Vältä koneen käynnistymistä vahingossa: liitettäes- sä pistoketta pistorasiaan ei käynnistyspainiketta saa painaa.
• Käytä tässä ohjekirjassa suositeltua työkalua. Näin mahdollistetaan koneen optimaalinen suorituskyky.
• Pidä kädet loitolla työalueelta, kun kone on käytössä.
• Vapauta käynnistyspainike ja vedä virtapistoke irti pistorasiasta ennen kuin alat suorittaa säätö- tai huoltotöitä.

Varoitus!

Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vakavien tai hengenvaarallisten vammojen vaaran vähentämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua.

6. Tekniset tiedot

Vaihtovirtamoottori....220 - 240 V\~ 50 Hz

Nimellisteho S1.... 1700 Wattia

käyttötapa S6 25%* 2000W

Joutokäyntikierrosluku n0....4800 r/min

Kovametallisahanterä .... 210 x ø 30 x 2,6 mm

Hampaiden lukumäärä 24

Sahanterän suurin hampaan leveys....3 mm

kääntöalue -45° / 0°/ +45°

viisteleikkaus....0° - 45° vasemmalle

Sahan leveys, kun 90°....340 x 65 mm

Sahan leveys, kun 45°....240 x 65 mm
Sahan leveys, kun 2 x 45°
(kaksoisviiste) 240 x 38 mm
Suojausluokka ...... II / ☐
Paino ...... ca. 12,15 kg
Laserluokka 2
Laserin aallonpituus.... 650 nm
Laserin teho ....../< 1 mW

Oikeus teknisiin muutoksiin pidätetään!

* Käyttötapa S6, keskeytymätön jaksottainen käyttö. Käyttö koostuu käynnistysajasta, vakiokuormituksen ajasta ja tyhjäkäyntiajasta. Kuormitusjakso on 10 minuuttia, suhteellinen kytkentäaika on 25% kuormitusjaksosta.

Työkappaleen on oltava vähintään 3 mm korkea ja 10 mm leveä.

Huolehdi siitä, että työkappale varmistetaan aina kirstyslaitteella.

Melu

Meluarvot on määritetty standardin EN 62841 mukaisesti.

Äänen painetaso L _pA 96,5 dB

Epävarmuus K_pA 3 dB

Äänen tehotaso L _WA 109,5 dB

Epävarmuus K _WA 3 dB

Käytä kuulosuojaimia.

Melu voi aiheuttaa kuulovamman.

Ilmoitetut melupäästöarvot on mitattu standardin mukaisella testimenettelyllä ja niitä voidaan käyttää vertailuarvona vertailussa toisiin sähkötyökaluihin.

Ilmoitettuja melupäästöarvoja arvoa voidaan käyttää myös kuormituksen tilapäiseen arviointiin.

Varoitus:

• Melupäästöt voivat sähkötyökalun tosiasiallisen käytön aikana poiketa annetuista arvoista sähkötyökalun käyttötavasta riippuen, erityisesti sen mukaan, minkä tyyppistä työkappaletta työstetään.
• Pyri pitämään kuormitus mahdollisimman pienenä. Esimerkkejä toimenpiteistä: työajan lyhentäminen. Tällöin on huomioitava kaikki käyttöjakson osat (esimerkiksi ajat, jolloin sähkötyökalu on pois kytkettynä ja ajat, jolloin se on päällä mutta käy ilman kuormaa).

7. Ennen käyttöönottoa

• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetusvaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päätymiseen asti.

HUOMIO

Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

• Kone on asetettava paikalleen tukevasti. Kiinnitä kone työpöytään, alustaan tai vastaavaan. Pistä 4 ruuvia (eivät kuulu toimituksen sisältöön) kiinteässä sahapöydässä (15) oleviin aukkoihin. Kiristä ruuvit tiukkaan.
• Avaa sahan alapuolelle esiasennettu kallistusvarmistus (36), vedä se kokonaan ulos ja varmista uudelleen kuusioavaimella (D).
• Säädä säätöruuvi (38) pöytälevyn tasolle välttääksesi koneen kaatumisen.
• Kaikkien suojakansien ja turvalaitteiden on oltava asianmukaisesti asennettuna ennen kuin kone otetaan käyttöön.
• Sahanterän on voitava liikkua vapaasti.
• Varo kertaalleen työstetyssä puussa olevia vieraita esineitä, kuten esim. nauloja tai ruuveja.
• Varmista ennen päälle-/pois-kytkimen painamista, että sahanterä on asennettu oikein ja liikkuvat osat liikkuvat kevyesti.
• Varmista ennen koneen kytkemistä, että tyyppikilven tiedot vastaavat verkkovirran tietoja.

7.1 Liikkuvan sahanterän suojan turvalaitteen (5) tarkastus

Sahanterän suojus suojaa sahanterän tahatonta koskemista ja ympärille lenteleviä lastuja vastaan.

Tarkasta toiminta

Kallista saha tätä varten alas:

• Sahanterän suojuksen täytyy vapauttaa sahanterä alaspäin kallistettaessa ilman, että muihin osiin kosketaan.
• Kun saha kallistetaan ylös alkuasentoon, täytyy sahanterän suojuksen automaattisesti peittää sahanterä.

8. Asennus

8.1 Katkaisu- ja vetosahan asennus (kuvat 1/2/4)

• Kun haluat säätää kääntöpöytää (14), löysää kahvaa (11) n. 2 kierrosta ja vedä lukitusasennon vipu (35) etusormella vlös.
• Käännä kääntöpöytä (14) ja viisari/osoitin (12) haluttuun asteikon (13) kulmamittaan ja kiinnitä kahvalla (11).
• Paina koneen päätä (4) hieman alaspäin. Saha vapautetaan ala-asennosta vetämällä ja samanaikaisesti kiertämällä varmistuspultti (23) ulos moottorin pitimestä.
• Kierrä varmistuspulttia (23) 90 astetta kiinnittääkse- si sen avattuun asentoon.
  • Kallista koneen päätä (4) ylös.
• Kiristyslaitteet (7) voidaan kiinnittää paikallaan olevan sahapöydän (15) molemmille puolille. Liitä kiristyslaitteet (7) niitä varten oleviin reikiin kiinnityskiskon (16) takapuolelle ja varmista ne tähtikahvaruuveilla (7a). Viisteleikkauksia 0°- 45° tehtäessä kiristyslaite (7) tulee asentaa vain yhdelle puolelle (oikealle) (katso kuva 11-12).
• Koneen päätä (4) voidaan kiinnitysruuvia (22) löysäämällä kallistaa vasemmalle enintään 45.
• Työkappalealustojen (8) täytyy olla työn aikana aina kiinnitettyinä ja niitä on käytettävä. Säädä haluamasi toimintasäde löysäämällä kiinnitysruuvi (9). Kiristä kiinnitysruuvi (9) sen jälkeen uudelleen.

8.2 Lastunkeräyssäkki (kuva 1/22)

Sahan yhteydessä on lastunkeräyssäkki (17) lastuja varten.

Paina lastunkeräyssäkin (17) metallinen rengas kokoon ja aseta se moottorin alueella olevaan ulostuloauk- koon.

Lastunkeräyssäkki (17) voidaan tyhjentää sen pohjas- sa olevan vetoketjun avulla.

8.2.1 Liittäminen ulkoiseen pölyn poistoimuun

• Liitä poistoimuletku pölyn poistoimuun.
• Pölyn poistoimun on oltava sopiva työstettävälle materiaalille.
• Kun imetään pois terveydelle erityisen vaarallisia tai syöpää aiheuttavia pölyjä, on käytettävä erityistä poistoimulaitetta.

8.3 Katkaisuleikkauksen (90°) rajoittimen hieno- säätö (kuva 1/2/5/6)

Tarvittava työkalu:

• Kuusiokoloavain 6 mm
• Kiintoavain SW13 (ei kuulu toimituksen sisältöön)

• Vastekulma ei sisälly toimitukseen.

• Laske koneen pää (4) alas ja kiinnitä varmistuspulteilla (23).
  • Löysää kiinnitysruuvi (22).
• Aseta kiinnityskulma (A) sahanterän (6) ja kääntöpöydän (14) väliin.
• Löysää vastamutteri (26a).
• Kierrä säätöruuvia (26) niin paljon, että sahanterän (6) ja kääntöpöydän (14) välinen kulma on 90°.
• Kiristä vastamutteri (26a) uudelleen.
• Tarkasta sen jälkeen kulmanäytön asento. Jos se on tarpeen, avaa osoitin (19) ristipääruuvimeisselillä, aseta se asteikon (18) 0°-asentoon ja kiristä pitoruu-vi uudelleen.

8.4 Viisteleikkauksen (45°) rajoittimen hienosää- tö (kuva 1/2/5/9/10)

Tarvittava työkalu:

• Kuusiokoloavain 6 mm
• Kiintoavain SW13 (ei kuulu toimituksen sisältöön)

• Vastekulma ei sisälly toimitukseen.

- Laske koneen pää (4) alas ja kiinnitä varmistuspulteilla (23).

- Kiinnitä kääntöpöytä (14) 0°-asentoon.

- Huomio!

Siirrettävä kiinnityskisko (16a) täytyy kiinnittää uloimpaan kohtaan viisteleikkauksia (sahan pää kal- listettuna) varten. (Vasen puoli).

• Avaa siirrettävien kiinnityskiskojen (16a) kiinnitysruuvi (16b) ja työnnä siirrettäviä kiinnityskiskoja (16a) ulospäin.
• Siirrettävät kiinnityskiskot (16a) täytyy lukita niin, että kiinnityskiskojen (16a) ja sahanterän (6) välinen etäisyyss on vähintään 8 mm.
• Siirrettävän kiinnityskiskon (16a) täytyy olla sisemmässä asennossa (oikea puoli).
• Tarkasta ennen leikkausta, että kiinnityskiskojen (16a) ja sahanterän (6) välinen törmäys ei ole mahdollinen.
• Avaa kiinnitysruuvi (22) ja kallista koneen päätä (4) kahvan (1) avulla vasemmalle 45° -asentoon.

• Aseta 45°-kiinnityskulma (B) sahanterän (6) ja kääntöpöydän (14) väliin.

• Avaa vastamutteri (27a) ja kierrä säätöruuvia (27) niin paljon, että sahanterän (6) ja kääntöpöydän (14) välinen kulma on tarkasti 45°.

• Kiristä vastamutteri (27a) uudelleen.
• Tarkasta sen jälkeen kulmanäytön asento. Jos se on tarpeen, avaa osoitin (19) ristipääruuvimeisselillä, aseta se asteikon (18) 45°-asentoon ja kiristä pito-ruuvi uudelleen.

9. Käyttö

HUOMIO!

Varmista ennen käyttöä, että laite on asennettu oikein ja täydellisesti.

9.1 Laserin käyttö (kuva 18)

Kytkeminen päälle:

Paina laserin päälle-/pois-kytkintä (33) 1 kerran. Työstettävään työkappaleeseen heijastetaan laserlinja, joka näyttää leikkausyötön tarkasti.

Kytkeminen pois päältä:

Paina laserin päälle-/pois-kytkintä (33) uudelleen.

9.2 Leikkaussyvyyden rajoitus (uran sahaus) (kuva 3/13)

⚠️ VAROITUS

Takaisiniskun vaara! Uria tehtäessä on erityisen tärkeää, että sahanterää ei paineta sivulta. Teräpää voi muuten ponnahtaa äkillisesti ylös! Käytä yhtä kiristyslaitetta, kun teet uria. Vältä teräpään painamista sivulta.

• Leikkaussyvyyttä voidaan säätää portaattomasti ruuvilla (24). Löysää tätä varten ruuvissa (24a) oleva pyälletty mutteri. Säädä haluttu leikkaussyvyys kiertämällä ruuvia (24) sisään tai ulos. Kiristä pyälletty mutteri (24a) uudelleen ruuvissa (24).
  • Tarkasta asetus tekemällä koeleikkaus.

9.3 Sarjaleikkaus

Kun tehdään toistuvasti samanpituisia leikkauksia, pitkittäisrajoitin (37) voidaan kääntää ylös. Pitkittäisrajoitinta (37) voidaan käyttää oikealla tai vasemmalla puolella.

• Käännä pitkittäisrajoitin (37) ylös.
• Avaa työkappaleen alustan (9) kiinnitysruuvi.
• Vedä työkappaleen alusta (8) ulos.
• Säädä sahanterän ja pitkittäisrajoittimen (37) välinen etäisyys haluamaasi mittaan.
• Kiristä työkappaleen alustan (9) kiinnitysruuvi uudelleen.

- Suorita leikkaukset kohdissa 9.4 - 9.7 kuvatulla tavalla.

9.4 Katkaisuleikkaus (90°) ja kääntöpöytä (0°) (kuvat 1/2/7)

Leikkuuleveyden ollessa enintään n. 100 mm voidaan sahan liukutoiminto kiinnittää kiinnitysruuvilla (20) taa-immaiseen asentoon. Tässä asennossa konetta voidaan käyttää katkaisusahana. Jos leikkuuleveys on yli 100 mm, täytyy varmistaa, että kiinnitysruuvi (20) on löysällä ja koneen pää (4) on liikuteltavissa.

Huomio!

Siirrettävät kiinnityskiskot (16a) täytyy kiinnittää sisempään asentoon 90° -asteen kulmassa tapahtuvaa katkaisuleikkausta varten.

• Avaa siirrettävien kiinnityskiskojen (16a) kiinnitysruuvit (16b) ja työnnä siirrettäviä kiinnityskiskoja (16a) sisäänpäin.
• Siirrettävät kiinnityskiskot (16a) täytyy lukita niin, että kiinnityskiskojen (16a) ja sahanterän (6) välinen etäisyys on enintään 8 mm.
• Tarkasta ennen leikkausta, että kiinnityskiskojen (16a) ja sahanterän (6) välinen törmäys ei ole mahdollinen.

- Kiristä kiinnitysruuvit (16b) uudelleen.

- Aseta koneen pää (4) yläasentoon.

- Työnnä koneen päätä (4) kahvalla (1) taaksepäin ja kiinnitä tarvittaessa tähän asentoon (leikkuuleveydestä riippuen).

- Aseta leikattava puu päin kiinnityskiskoa (16) ja kääntöpöydän (14) päälle.

- Kiinnitä materiaali kiinteään sahapöytään (15) kiris- tyslaitteilla (7) estääksesi sen siirtymisen leikkaami- sen aikana.

- Vapauta lukituskytkin (3) ja paina päälle-/pois-kyt-kintä (2) kytkeäksesi moottorin päälle.

- Kun veto-ohjain (21) on kiinnitetty: Liikuta koneen päätä (4) kahvalla (1) tasaisesti ja kevyesti painaen alaspäin, kunnes sahanterä (6) on leikannut työkappaleen läpi.

- Kun veto-ohjainta (21) ei ole kiinnitetty: Vedä koneen pää (4) kokonaan eteen. Laske kahva (1) tasaisesti ja kevyesti painaen kokonaan alas. Siirrä koneen pää (4) nyt hitaasti ja tasaisesti kokonaan taakse, kunnes sahanterä (6) on leikannut työkap-paleen kokonaisuudessaan läpi.

- Aseta koneen pää sahaamisen jälkeen takaisin ylempään lepoasentoon ja vapauta päälle/pois-kytkin (2).

Huomio! Palautusjousi saa koneen siirtymään automaattisesti ylös. Älä irrota otettasi kahvasta (1) leikkauksen lopussa, vaan liikuta koneen pää hitaasti ja pienellä vastuksella ylös.

9.5 Katkaisuleikkaus 90° ja kääntöpöytä 0°- 45° (kuva 1/7/8)

Katkaisu- ja vetosahalla voidaan suorittaa vinoja leik-kauksia vasemmalle ja oikealle 0°-45°-asteen kulmissa.

Huomio!

Siirrettävät kiinnityskiskot (16a) täytyy kiinnittää sisempään asentoon 90° -asteen kulmassa tapahtuvaa kat-kaisuleikkausta varten.

• Avaa siirrettävien kiinnityskiskojen (16a) kiinnitysruuvi (16b) ja työnnä siirrettäviä kiinnityskiskoja (16a) sisäänpäin.
• Siirrettävät kiinnityskiskot (16a) täytyy lukita niin, että kiinnityskiskojen (16a) ja sahanterän (6) välinen etäisyys on vähintään 8 mm.
• Tarkasta ennen leikkausta, että kiinnityskiskojen (16a) ja sahanterän (6) välinen törmäys ei ole mahdollinen.
  • Kiristä kiinnitysruuvi (16b) uudelleen.
• Löysää kahva (11), jos se on kierretty kiinni. Vedä lukitusasennon vipu (35) etusormella ylös. Säädä kääntöpöytä (11) kahvalla (14) haluttuun kulmaan.
• Kääntöpöydällä olevan viisarin/osoittimen (12) täytyy vastata haluttua asteikon (13) kulmamittaa sahapöydällä (15).
• Kiristä kahva (11) uudelleen kiinnittääksesi kääntöpöydän (14).
• Suorita leikkaus kohdassa 9.4 kuvatulla tavalla.

9.6 Viisteleikkaus 0°-45° ja kääntöpöytä 0° (kuva 1/2/11)

Katkaisu- ja vetosahalla voidaan suorittaa viisteleik-kauksia vasemmalle 0° - 45° -asteen kulmassa työstö-pintaan.

Huomio!

Siirrettävä kiinnityskisko (16a) täytyy kiinnittää uloim-paan kohtaan viisteleikkauksia (sahan pää kallistettu-na) varten. (Vasen puoli).

• Avaa siirrettävien kiinnityskiskojen (16a) kiinnitysruuvi (16b) ja työnnä siirrettäviä kiinnityskiskoja (16a) ulospäin.
• Siirrettävät kiinnityskiskot (16a) täytyy lukita niin, että kiinnityskiskojen (16a) ja sahanterän (6) välinen etäisyys on vähintään 8 mm.

• Siirrettävän kiinnityskiskon (16a) täytyy olla sisemmässä asennossa (oikea puoli).

• Tarkasta ennen leikkausta, että kiinnityskiskojen (16a) ja sahanterän (6) välinen törmäys ei ole mahdollinen.

• Kiristä kiinnitysruuvi (16b) uudelleen.
• Aseta koneen pää (4) yläasentoon.
• Kiinnitä kääntöpöytä (14) 0°-asentoon.
• Löysää kiinnitysruuvi (22). Käytä kahvaa (1) ja kallista koneen päätä (4) vasemmalle, kunnes osoitin (19) osoittaa haluttua kulmamittaa asteikolla (18).
• Kiristä kiinnitysruuvi (22) uudelleen.
• Suorita leikkaus kohdassa 9.4 kuvatulla tavalla.

9.7 Viisteleikkaus (0°- 45°) ja kääntöpöytä (0°- 45°) (kuva 1/2/4/12)

Katkaisu- ja vetosahalla voidaan suorittaa viisteleik-kauksia vasemmalle 0°- 45° -asteen kulmassa työstöpintaan ja samanaikaisesti 0°- 45° -asteen kulmassa kiinnityskiskoon (kaksoisviisteleikkaus).

Huomio!

Siirrettävä kiinnityskisko (16a) täytyy kiinnittää uloim-paan kohtaan viisteleikkauksia (sahan pää kallistettu-na) varten. (Vasen puoli).

• Avaa siirrettävien kiinnityskiskojen (16a) kiinnitysruuvi (16b) ja työnnä siirrettäviä kiinnityskiskoja (16a) ulospäin.
• Siirrettävät kiinnityskiskot (16a) täytyy lukita niin, että kiinnityskiskojen (16a) ja sahanterän (6) välinen etäisyys on vähintään 8 mm.
• Tarkasta ennen leikkausta, että kiinnityskiskojen (16a) ja sahanterän (6) välinen törmäys ei ole mahdollinen.

- Kiristä kiinnitysruuvi (16b) uudelleen.

- Aseta koneen pää (4) yläasentoon.

- Avaa kääntöpöytä (14) löysäämällä kahvaa (11).

- Säädä kääntöpöytä (14) kahvalla (11) haluttuun kulmaan (katso tähän liittyen myös kohta 9.5).

- Kiristä kahva (11) uudelleen kiinnittääksesi kääntöpöydän.

• Löysää kiinnitysruuvi (22).

- Kallista koneen pää (4) kahvalla (1) vasemmalle haluttuun kulmamittaan (katso tähän liittyen myös kohta 9.6).

- Kiristä kiinnitysruuvi (22) uudelleen.

- Suorita leikkaus kohdassa 9.4 kuvatulla tavalla.

10. Huolto

⚠ Varoitus! Vedä verkkovirran pistoke irti aina ennen kuin alat suorittaa säätö-, kunnossapito- tai korjaustöitä!

10.1 Yleiset huoltotoimenpiteet

Pyyhi aika ajoin liinalla lastut ja pöly pois koneesta. Voitele pyörivät osat kerran kuukaudessa varmistaaksesi työkalun pitkän käyttöiän. Älä voitele moottoria. Älä käytä muovin puhdistamiseen syövyttäviä aineita.

10.2 Turvalaitteen puhdistus, liikkuva sahanterän suojus (5)

Tarkasta sahanterän suojus epäpuhtauksien varalta aina ennen käyttöönottoa.

Poista vanhat sahauslastut ja puunpalaset pensselillä tai vastaavalla työkalulla.

10.3 Pöytäsisäkkeen vaihto

Vaara!

Jos pöytäalusta (10) on vioittunut, on vaarana, että pienet esineet jäävät kiinni pöytäalustan ja sahanterän väliin ja sahanterä juuttuu.

Vaihda vioittuneet pöytäalustat heti!

• Kierrä ruuvit irti pöytäalustasta. Tarvittaessa kääntöpöytää voidaan kääntää ja sahan päätä kallistaa, jotta ruuveihin pääsee käsiksi.
• Ota pöytäalusta pois.
• Aseta uusi pöytäalusta.
• Kiristä pöytäalustan ruuvit.

10.4 Harjojen tarkastus

Tarkasta hiiliharjat uudessa koneessa ensimmäisten 50 käyttötunnin jälkeen tai kun on asennettu uudet harjat. Ensimmäisen tarkastuksen jälkeen tarkastus tulee suorittaa 10 käyttötunnin välein.

Jos hiili on kulunut 6 mm pituuteen, jousi tai sivuvirta-lanka ovat palaneet tai vahingoittuneet, täytyy molemmat harjat vaihtaa. Jos harjat arvioidaan niiden irrot-tamisen jälkeen käyttökelpoisiksi, ne voidaan asentaa uudelleen.

Hiiliharjojen huoltamiseksi on molemmat lukitukset avattava (kuvassa 21 esitetyllä tavalla) kiertämällä vastapäivään. Ota hiiliharjat sen jälkeen pois.

Aseta hiiliharjat jälleen paikalleen käänetyssä järjes- tyksessä.

10.5 Sahanterän vaihto (kuvat 1/2/14-17)

Vedä virtapistoke irti!

Huomio!

Käytä suojakäsineitä vaihtaessasi sahanterää! Loukkaantumisvaara!

• Kallista koneen pää (4) ylös ja lukitse varmistuspulteilla (23).
• Avaa suojuksen kiinnitysruuvi (5a) ristipääruuvi-meisselillä.

VAROITUS!

Älä kierrä tätä ruuvia kokonaan ulos. (kuvat. 14).

- Käännä sahanterän suojusta (5) niin paljon ylös, että sahanterän suojus (5) on laipparuuvin (28) yläpuolella.

- Aseta kuusiokoloavain (C) laipparuuvin (28) päälle.

- Pidä kuusiokoloavaimesta (C) kiinni ja sulje sahanterän suojus (5) hitaasti, kunnes se on kiinni kuusiokoloavaimessa (C).

- Paina saha-akselin lukitus (30) kiinni ja kierrä laipparuuvia (28) hitaasti myötäpäivään. Enintään yhden kierroksen jälkeen saha-akselin lukitus (30) lukittuu.

- Avaa laipparuuvia (28) nyt hieman enemmän voimaa käyttäen myötäpäivään.

- Kierrä laipparuuvi (28) kokonaan ulos ja ota ulkolaippa (29) pois.

- Ota sahanterä (6) pois sisälaipasta (31) ja vedä alaspäin ulos.

- Puhdista laipparuuvi (28), ulkolaippa (29) ja sisälaippa (31) huolellisesti.

- Aseta uusi sahanterä (6) uudelleen päinvastaisessa järjestyksessä ja kiristä se.

- Käännä sahanterän suojaa (5) niin paljon alas, että sahanterän suoja (5) kiinnittyy kiinnitysruuviin (5a).

- Kiristä kiinnitysruuvi (5a) uudelleen.

- Huomio!

Hampaiden leikkaussuunnan, toisin sanoen sahanterän (6) pyörimissuunnan vastata kotelossa olevaa nuolta.

- Tarkasta suojalaitteiden toimintakunto ennen työskentelyn jatkamista.

- Huomio!

Tarkasta sahanterän vaihtamisen jälkeen, että sa- hanterä (6) liikkuu pystysuorassa asennossa ja 45° kallistettuna vapaasti pöytäsisäkkeessä (10).

- Huomio!

Sahanterän (6) vaihtaminen ja suuntaaminen on suoritettava asianmukaisesti.

10.6 Laserin säätäminen (kuvat 19-20)

Jos laser (32) ei enää näytä oikeaa leikkuulinjaa, sitä voidaan säätää. Avaa tätä varten ruuvit (32b) ja poista suojus (32a). Löysää ristipääruuvit (E).

Säädä laser sivulle siirtämällä niin, että lasersäde osuu sahanterän (6) hampaisiin.

Kun laser on säädetty ja kiristetty, asenna etummainen suojus ja kiristä molemmat ruuvit (32b) tätä varten kä- sitiukkuuteen.

Koneen on oltava liitettynä sähköverkkoon, jotta laser voidaan säätää.

Huomio!

Älä missään tapauksessa paina päälle/pois-kyt-kintä (2) laserin säätämisen aikana. Loukkaantumisvaara!

10.7 Huoltotiedot

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Hiiliharjat, sahanterä, pöytäsisäke (tuotenumero 5901215010), lastunkeräyssäkki

* eivät välttämättä sisälly toimitukseen!

Varaosia ja tarvikkeita saa asiakaspalvelupisteistämme. Skannaa sitä varten etusivulla oleva QR-koodi.

11. Kuljetus

• Kiristä kahva (11) lukitaksesi kääntöpöydän (14).
• Paina koneen pää (4) alas ja lukitse varmistuspulteilla (23). Saha on nyt lukittuna alempaan asentoon.
• Kiinnitä sahan vetotoiminto veto-ohjaimen (20) kiinnitysruuvilla taaempaan asentoon.
• Kanna kone paikallaan olevaan sahapöytään (15).
• Kun haluat asentaa koneen uudelleen, menettele luvuissa 8 ja 9 kuvatulla tavalla.

12. Varastointi

Varastoi laitetta ja sen lisävarusteita pimeässä, kuivassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa. Optimaalinen varastointilämpötila on 5 - 30 °C.

Säilytä sähkötyökalua alkuperäisessä pakkaukses- saan.

Peitä sähkötyökalu suojataksesi sitä pölyltä tai kosteu-delta.

Säilytä käyttöohje sähkötyökalun läheisyydessä.

13. Sähköliitäntä

Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia Saksan sähköteknikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käytetyn jatkojohdon on vastattava näitä määräyksiä.

• Tuote täyttää standardin EN 61000-3-11 vaatimukset ja sitä koskevat erikoisliitäntäehdot. Tämä tarkoittaa, että käyttö vapaasti valittavissa liitäntäpaikoissa ei ole sallittua.
• Laite voi epäsuotuisissa verkkovirtaolosuhteissa johtaa väliaikaisiin jännitteen heilahteluihin.
• Tuote on tarkoitettu käytettäväksi ainoastaan liitäntäpaikoissa, joissa seuraavat edellytykset täyttyvät:
  a) Suurin sallittu verkkoimpedanssi "Z" (Zmaks. = 0,339 Ω) ei saa ylittyä.
  b) Verkon jatkuvan virtakuormitettavuuden on oltava vähintään 100 A vaihetta kohden.
• Sinun on käyttäjänä varmistettava, että liitäntäpaikka, josta tuotetta käytetään, täyttää toisen näistä kahdesta mainitusta vaatimuksesta a) tai b). Kysy asiaa tarvittaessa sähkölaitokselta.

Tärkeitä ohjeita

Jos moottori ylikuormittuu, kytkeytyy se itsestään pois päältä. Jäähtymisajan kuluttua (aika vaihtelee) moottori voidaan kytkeä uudelleen päälle.

Viallinen sähköliitosjohto

Sähkön liitosjohtoon syntyy usein eristevaurioita.

Syynä tähän voi olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoiden tai ovenraon läpi.
• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdettu väärin.
  • Viiltokohdat ajettaessa liitosjohdon ylitse.
• Eristevauriot repäistäessä irti seinäpistorasiasta.
• Eristeen vanhenemisesta aiheutuvat halkeamat.

Tällaisia vahingollisia sähkölliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir- taverkossa.

Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähköteknikkan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain liitäntäjohtoja, joissa on sama merkintä.

Tyyppimerkinnän painatus liitosjohdossa on pakollista.

Jos tämän laitteen verkkoliitäntäjohto on vioittunut, se on vaihdettava erityiseen liitäntäjohtoon, joka on saatavana valmistajalta tai sen asiakaspalvelusta.

Vaihtovirtamoottori:

- Verkkojännitteen on oltava 220 - 240 V\~.

- Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.

Kytkentätyyppi X

Jos tämän laitteen verkkoliitäntäjohto on vioittunut, se on vaihdettava erityiseen liitäntäjohtoon, joka on saa- tavana valmistajalta tai sen asiakaspalvelusta.

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

- Moottorin virtatyppi

• Moottorin tyyppikilven tiedot

14. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaukset ympäristönsuojelumääräysten mukaan.

Sähkö- ja elektroniikkalaitteiden käsittelyä koskevan lain tiedot

Sähkö- ja elektroniikkalaitteet eivät kuulu sekajätteisiin, vaan ne on hävitettävä lajiteltuina!

• Käytetyt paristot ja akut, jotka eivät ole laitteeseen kiinteästi asennettuina, on irrotettava vahingoittumattomina ennen laitteen hävittämistä! Niiden hävittämistä säädellään vastaavassa paristojen ja akkujen käsittelyä koskevassa laissa.
• Sähkö- ja elektroniikkalaitteiden omistajan tai käyttäjän velvollisuutena on toimittaa laite lain mukaisella tavalla kierrätykseen.
• Loppukäyttäjä on yksin vastuussa henkilökohtaisten tietojensa poistamisesta laitteesta!
• Yliviiivattua roskalaatikkoa kuvaava symboli tarkoittaa, että sähkö- ja elektroniikkalaitteita ei saa hävittää sekajätteen mukana.

- Sähkö- ja elektroniikkalaitteet voidaan toimittaa veloituksetta seuraaviin paikkoihin:

- Julkiset hävitys- tai keräyspaikat (esim. kunnallinen kierrätyskeskus)

- Sähkölaitteita myyvät liikkeet (paikalliset tai verkossa toimivat), jos jälleenmyyjä on velvoitettu vastaanottamaan käytettyjä laitteita tai tarjoaa tämän palvelun vapaaehtoisesti.

- Valmistajalle tai lähialueella sijaitsevaan valtuutettuun keräyspaikkaan voidaan uutta laitetta ostamatta palauttaa maksutta enintään kolme samaa laitetyyppiä edustavaa käytettyä sähkölaitetta. joiden reunan pituus on enintään 25 cm.

- Muut valmistajan ja jälleenmyyjän täydentävät palautusehdot saa kyseisestä asiakaspalvelusta.

- Jos valmistaja toimittaa uuden sähkölaitteen yksityistalouteen, vanha laite voidaan samalla loppukäyttäjän pyynnöstä noutaa ilman veloitusta. Ota tätä varten yhteyttä valmistajan asiakaspalveluun.

- Tämä koskee vain laitteita, jotka asennetaan ja myydään Euroopan Unionin jäsenmaissa ja joihin sovelletaan EU:n direktiiviä 2012/19/EU. Euroopan Unionin ulkopuolisissa maissa käytettyjen sähkö- ja elektroniikkalaitteiden hävittämiseen voidaan soveltaa näistä poikkeavia ehtoja.

15. Ohjeet häiriöiden poistoon

Häiriö Mahdolliset syyt Korjauskeinot
Moottori ei toimi Moottori, johto	tai pistoke viallinen, verkkosulakkeet palaneet.	Anna kone ammattilaisen tarkastettavaksi.Älä koskaan korjaa moottoria itse. Vaara!Tarkasta verkkosulakkeet, vaihda tarvittaessa
Moottori käy hitaasti eikä saavuta käyttönopeutta.	Jännite liian alhainen, käämit vahingoittuneet, kondensaattori palanut.	Tarkastuta jännite sähköalan ammattilaisella.Anna moottori ammattilaisen tarkastettavaksi.Teetä kondensaattorin vaihto ammattilaisella.
Moottori aiheuttaa liikaa melua.	Käämit vioittuneet, moottori viallinen.	Anna moottori ammattilaisen tarkastettavaksi.
Moottori ei saavuta täyttä tehoa.	Verkkolaitteiston virtapiiri ylikuormittunut (lamput, muut moottorit jne.).	Älä käytä muita laitteita tai moottoreita samassa virtapiirissä.
Moottori ylikuumentuu herkästi.	Moottorin ylikuormitus, riittämätön moottorin jäähdytys.	Estä moottorin ylikuormittuminenleikkaamisen aikana, poista pöly moottorista,jotta moottorin jäähdytys toimii optimaalisesti.
Sahausleikkaus on karkea tai aaltomainen.	Sahanterä on tylsä, hampaan muoto ei sovi kyseiseen materiaalin paksuuteen.	Teroita sahanterä tai käytä sopivaa sahanterää.
Työkappale irtoaa tai rikkoutuu palasiksi.	Leikkaava paine on liian suuri tai sahanterä ei ole käyttötilanteeseen soveltuva.	Käytä sopivaa sahanterää.

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garanti DK
