Toote tüüp	Radiaalne kald- ja otsasaag
Bränd	Scheppach
Mudel	HM216SPX
Nimipinge	220-240 V~ 50 Hz
Nimivõimsus S1	1700 W
Võimsus S6 25%	2000 W
Tühikäigu pöörded	800 min⁻¹
Saeketas	ø210 x ø30 x 2,6 mm, 24 hammast
Lõikelaius 90° juures	340 x 65 mm
Lõikelaius 45° juures	240 x 65 mm
Kalde ulatus	-45° / 0° / +45°
Kaldlõike ulatus	0° kuni 45° vasakule
Kaitsetase	II (topeltisolatsioon)
Kaal	u. 12,15 kg
Laser	Klass 2, 650 nm, <1 mW
Helirõhutase	96,5 dB(A) (määramatus 3 dB)
Helivõimsustase	109,5 dB(A) (määramatus 3 dB)
Liikuv kaitsekate	Jah
Kinnitusseade	Jah, koos survepadjaga
Laastukogumiskott	Jah
Radiaalne juhtimine	Jah, koos lukustusega
Pikisuunaline piirik	Jah, kokkupandav
Laiendatavad külgtoed	Jah, 2 tk

Korduma kippuvad küsimused - HM216SPX SCHEPPACH

Kuidas panna kokku radiaalset kald- ja otsasaagi Scheppach HM216SPX?

Võtke masin ettevaatlikult pakendist välja. Kinnitage see tugevalt stabiilsele töölauale, kasutades fikseeritud laua 4 kinnitusava. Lõdvendage eelmonteeritud ümberminekuvastast kaitset, tõmmake see täielikult välja ja kinnitage uuesti. Reguleerige plaadi reguleerimiskruvi, et vältida ümberminekut. Paigaldage survepadjad ja laiendatavad külgtoed. Kontrollige, et kõik katted ja turvaseadmed on paigas.

Kuidas reguleerida lõikenurka?

Kaldlõike reguleerimiseks lõdvendage pöördlaudade lukustuskäepidet, tõmmake sälgulist hooba, keerake laud soovitud nurga alla (0° kuni 45° vasakule või paremale) ja pingutage käepide uuesti. Kalde reguleerimiseks lõdvendage pea kinnituskruvi, kallutage pea soovitud nurga alla (0° kuni 45° vasakule) ja pingutage kruvi uuesti. Täpseks reguleerimiseks kasutage skaalasid ja osuteid.

Kuidas vahetada saeketast?

Ühendage masin vooluvõrgust lahti. Tõstke saepea üles ja lukustage lukustuspoldiga. Lõdvendage kaitsekatte kinnituskruvi. Vajutage saevõlli lukustust ja keerake kinnituskruvi päripäeva lahti. Eemaldage välimine äärik ja vana ketas. Puhastage äärikud, asetage uus ketas (jälgige pöörlemissuunda), paigaldage äärik ja kruvi, pingutage tugevalt. Langetage kaitsekate ja keerake kruvi uuesti kinni.

Kuidas reguleerida laserit?

Ühendage masin vooluvõrgust lahti. Eemaldage laseri kate, keerates lahti kaks kruvi. Lõdvendage laseri ristkruvid. Ühendage masin vooluvõrku (ilma sisse lülitamata), et laserit toita. Liigutage laserit külgsuunas, kuni kiir langeb täpselt saehammastele. Pingutage kruvid, pange kate tagasi ja keerake kruvid kinni. Hoiatus: ärge kunagi vajutage sisse/välja lülitit reguleerimise ajal.

Millised on olulised ohutusjuhised?

Kandke alati kaitseprille, kuulmiskaitseid ja tolmumaski. Hoidke käed pöörlevast saekettast eemal (vähemalt 100 mm). Kinnitage töödeldav detail survepadjaga. Ärge kunagi lõigake vabakäeliselt. Kontrollige, et liikuv piirik ei segaks saeketast. Enne mis tahes tööd ühendage masin vooluvõrgust lahti. Ärge vaadake otse laserikiiresse (klass 2). Järgige elektriohutuse juhiseid.

Kuidas kasutada laastukogumiskotti?

Viige koti metallrõngaga tiivad kokku ja asetage see mootori juures olevale väljalaskeavale. Koti saab tühjendada selle all oleva tõmbluku kaudu. Optimaalseks tolmuimejaks võite avale ühendada ka välise tolmuimeja.

Milline on maksimaalne lõikevõimekus?

90° juures (sirge lõige) on maksimaalne laius 340 mm kõrgusel 65 mm. 45° kaldlõikel on laius 240 mm kõrgusel 65 mm. Kahekordse lõike (kaldlõige + kalle) korral on laius 240 mm kõrgusel 38 mm.

Kuidas hooldada masinat?

Puhastage masinat regulaarselt lapiga, et eemaldada tolm ja laastud. Õlitage pöörlevaid osi kord kuus (välja arvatud mootor). Kontrollige ja puhastage kaitsekatet enne iga kasutamist. Kontrollige süsinikharju pärast 50 tundi, seejärel iga 10 tunni järel. Vahetage lauasisestus, kui see on kahjustatud.

Mida teha, kui mootor ei käivitu?

Kontrollige esmalt võrgukaitsmeid ja toitekaablit. Kui masin ikka ei käivitu, võivad mootor, kondensaator või mähis olla defektsed. Laske spetsialistil üle kontrollida. Ärge kunagi parandage mootorit ise.

Kuidas transportida ja hoida saagi?

Transportimiseks pingutage pöördlaudade lukustuskäepidet, langetage pea täielikult alla ja lukustage lukustuspoldiga. Lukustage radiaaljuhtimine tagumisse asendisse. Transportige masinat, hoides fikseeritud laua abil. Hoidmiseks asetage kuiva, pimedasse ja külmumiskindlasse kohta, lastele kättesaamatus kohas. Ideaalne temperatuur on 5 kuni 30 °C.

KASUTUSJUHEND HM216SPX SCHEPPACH

Seadmel olevate sümbolite selgitus

Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!
	Kandke kuulmekaitset!
	Kandke tolmuemissiooni korral respiraatorit!
	Kandke kaitseprille!
	Tähelepanu! Vigastusoht! Ärge sisestage jäsemeid töötavasse saekettasse!
	Tähelepanu! Laserkiirgus
	Kaitseklass II (topeltisolatsioon)
Tähelepanu!	Käesolevas kasutusjuhendis oleme kohad, mis Teie ohutust puudutavad, varustanud selle märgiga.
	Toode vastab kehtivatele Euroopa direktiividele.
	Toode vastab kehtivatele Serbia juhistele.

Sisukord: Lk:

1. Sissejuhatus 223
2. Seadme kirjeldus (joon. 1-22) 223
3. Tarnekomplekt 224
4. Sihtotstarbekohane kasutus 224
5. Ohutusjuhised 224
6. Tehnilised andmed....228
7. Enne käikuvõtmist....229
8. Ülesehitus 229
9. Käsitsemine 231
10. Hooldus....232
11. Transportimine 234
12. Ladustamine 234
13. Elektriühendus....234
14. Utiliseerimine ja taaskäitlus....235
15. Rikete körvaldamine 235
16. Vastavusdeklaratsioon 415

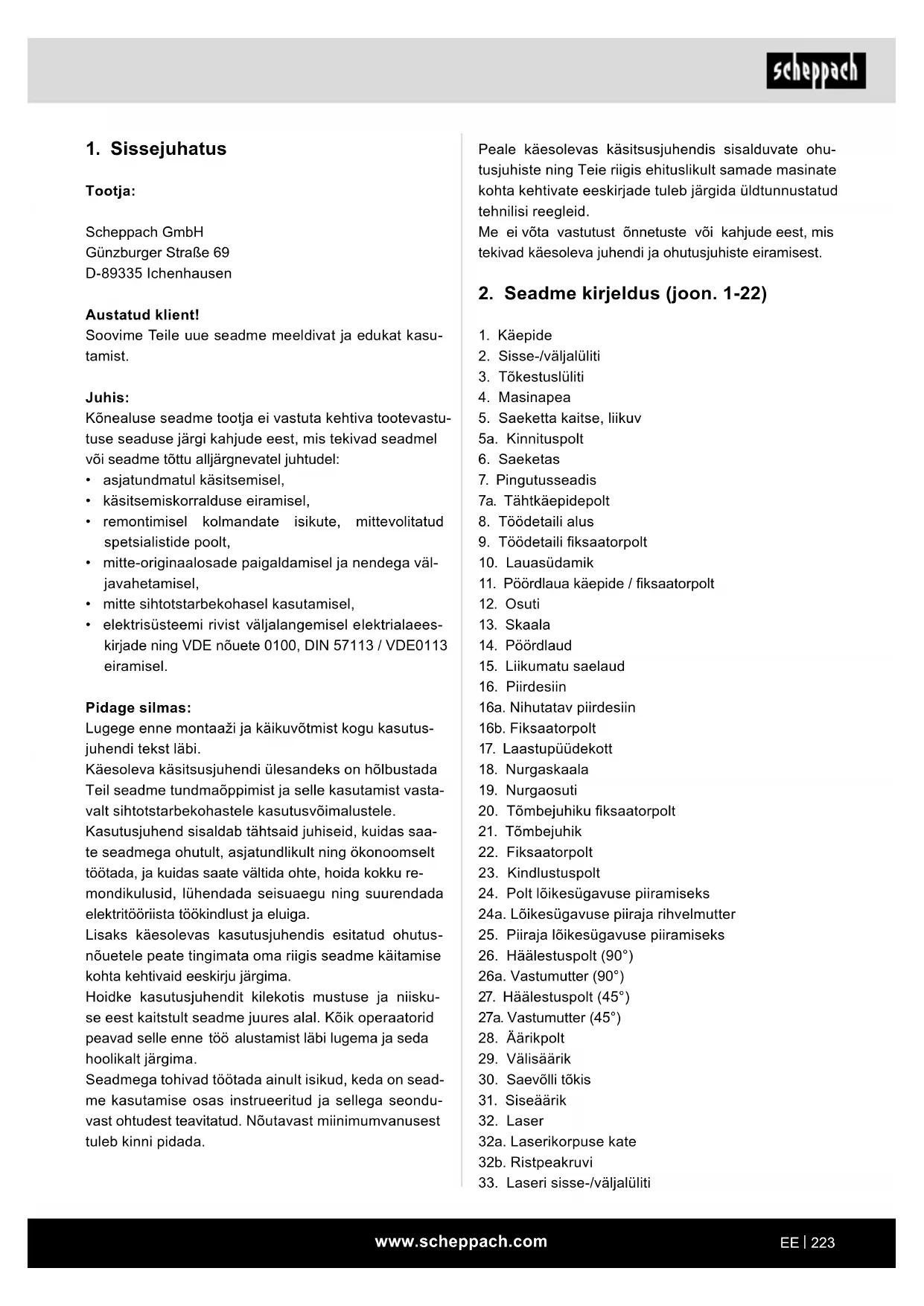

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
• käsitsemiskorralduse eiramisel,
• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
  • mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva käsitsusjuhendi ülesandeks on hölbustada Teil seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku re-mondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niisku-se eest kaitstult seadme juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1-22)

1. Käepide
2. Sisse-/väljalüliti
3. Tõkestuslüliti
4. Masinapea
5. Saeketta kaitse, liikuv
   5a. Kinnituspolt
6. Saeketas
7. Pingutusseadis
   7a. Tähtkäepidepolt
8. Töödetaili alus
9. Töödetaili fiksaatorpolt
10. Lauasüdamik
11. Pöördlaua käepide / fiksaatorpolt
12. Osuti
13. Skaala
14. Pöördlaud
15. Liikumatu saelaud
16. Piirdesiin
    16a. Nihutatav piirdesiin
    16b. Fiksaatorpolt
17. Laastupüüdekott
18. Nurgaskaala
19. Nurgaosuti
20. Tõmbejuhiku fiksaatorpolt
21. Tõmbejuhik
22. Fiksaatorpolt
23. Kindlustuspolt
24. Polt lõikesügavuse piiramiseks
    24a. Lõikesügavuse piiraja rihvelmutter
25. Piiraja lõikesügavuse piiramiseks
26. Häälestuspolt (90°)
    26a. Vastumutter (90°)
27. Häälestuspolt (45°)
    27a. Vastumutter (45°)
28. Äärikpolt
29. Välisäärik
30. Saevölli tökis
31. Siseäärik
32. Laser
    32a. Laserikorpuse kate
    32b. Ristpeakruvi

33. Laseri sisse-/väljalüliti

34. Juhtlook

35. Fikseerimisasendi hoob

36. Ümberkukkumiskaitse

37. Pikkusepiiraja

38. Häälestuspolt

A.) 90° piirdenurgik (ei sisaldu tarnekomplektis)

B.) 45° piirdenurgik (ei sisaldu tarnekomplektis)

C.) Sisekuuskantvõti 6 mm

D.) Sisekuuskantvõti, 3 mm

E.) Ristpeakruvi (laser)

3. Tarnekomplekt

• Otsamis-, tömbe ja eerungisaag
  • 1 x Pingutusseadis (7)
  • 2 x Töödetaili alus (8) (eelmonteeritud)
  • Laastupüüdekott (17)
  • Sisekuuskantvõti 6 mm (C)
  • Sisekuuskantvõti 3 mm (D)
• Käitusjuhend

4. Sihtotstarbekohane kasutus

Otsamis- ja tömbesaag on ette nähtud puidu ning plasti otsamiseks vastavalt masina suurusele. Saag ei sobi küttepuidu löikamiseks.

Hoiatus!

Ärge kasutage saagi kunagi muude kui käsitsusjuhen-dis nimetatud materjalide lõikamiseks.

Hoiatus!

Kaasasolev saeketas on ette nähtud eranditult puidu saagimiseks! Ärge kasutage seda küttepuidu saagimiseks!

Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Kasutada tohib ainult antud masinale sobivaid saekettaid. Igat liiki lõikeketaste kasutamine on keelatud.

Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning käsitsusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud.

Peale selle tuleb kehtivatest önnetuste ennetamise eeskirjadest väga täpselt kinni pidada.

Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.

Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.

Sihtotstarbekohasest kasutamisest hoolimata pole võimalik teatud riskitegureid täielikult välistada. Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgmisi punkte:

• Saeketta puudutamine mittekaetud saepiirkonnas.
- Jäsemete sisestamine töötavasse saekettasse (löi- kevigastus).
- Töödetaili ja töödetaili osade tagasilöök.
• Saeketta purunemine.
- Saeketta vigaste kövasulamdetailide väljapaiskamine.
- Kuulmekahjustused nõutava kuulmekaitsme mitte-kasutuse korral.
- Puidutolmude tervistkahjustav emissioon suletud ruumides kasutamisel.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniöiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Ohutusjuhised

Üldised ohutusjuhised elektritööriistade kohta

△ HOIATUS! Lugege kõiki ohutusjuhiseid, korraldusi, illustratsioone ja andmeid, millega see elektritööriist on varustatud. Hooletused alljärgnevatest korraldustest kinnipidamisel võivad põhjustada elektri- lõöki, tulekahju ja/või raskeid vigastusi.

Hoidke kõiki ohutusjuhiseid ja korraldusi tulevikuks alal.

Ohutusjuhistes kasutatav möiste "elektritööriist" kehtib vörgukäitusega elektritööriistade (vörgujuhtmega) ja akukäitusega elektritööriistade (vörgujuhtmeta) kohta.

1. Ohutus töökohal

a. Hoidke oma tööpiirkond puhas ja hästi valgustatud. Korratud või valgustamata tööpiirkonnad võivad önnetusi põhjustada.

b. Ärge töötage elektritööriistaga plahvatusohtlikus ümbruskonnas, milles leidub süttimisohtlikke vedelikke, gaase või tolme. Elektritööriistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata.

c. Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu körvalejuhtimisel võite elektritööriista üle kontrolli kaotada.

2. Elektrialane ohutus

a. Elektritööriista ühenduspistik peab pistikupessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.

b. Vältige kehalist kontakti torude, küttesüstee-mide, pliitide, külmkappide jms maandatud pindadega. Kui Teie keha on maandatud, siis valitseb körgendatud elektrilöögi risk.

c. Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektri- löögi riski.

d. Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputamiseks või pistikupesast pistiku väljatõmbamiseks. Kaitske ühendusjuhet kuumuse, öli, teravate servade ning liikuvate osade eest. Kahjustatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski.

e. Kui töötate elektritööriistaga öues, siis kasutage üksnes välitingimustesse sobivaid pikendusjuhtmeid. Välitingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögi riski.

f. Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

3. Inimeste ohutus

a. Olge tähelepanelik, pidage oma tegevust silmas ja käige töötamisel elektritööriistaga möistlikult ümber. Ärge kasutage elektritööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsiseid vigastusi.

b. Kandke isiklikku kaitsevarustust ja alati kaitseprille. Isikliku kaitsevarustuse nagu tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritööriista liigile ning kasutusele, vähendab vigastuste riski.

c. Vältige ettekavatsematut käikuvõtmist. Veenduge, et elektritööriist on enne voolutoite ja/ või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriista kandmisel sörme lülitil või ühendate sisselülitatud elektritööriista vooluvarustusega, siis võib see önnetusi põhjustada.

d. Eemaldage enne elektritööriista sisselülitamist seadistustööriistad ja mutrivõtmed. Pöörleva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada.

e. Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.

f. Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate detailide poolt kaasa haarata.

g. Kui saab monteerida tolmuimu- ja -püüdeseadiseid, siis tuleb need külge ühendada ning neid öigesti kasutada. Tolmuimusüsteemi kasutamine vöib vähendada tolmust tingitud ohte.

h. Ärge uskuge pimesi ohutusse ega eirake elektritööriista ohutusreegleid ka siis, kui olete paljukordse kasutuse töttu elektritööriistaga tuttav. Tähelepanematu tegutsemine võib põhjustada sekundi murdosa jooksul raskeid vigastusi.

4. Elektritööriista kasutamine ja käsitsemine

a. Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elektritööriista. Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.

b. Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida.

c. Tömmake pistik pistikupesast välja ja/või eemaldage äravõetav aku enne seadme seadistamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatusmeede vähendab elektritööriista ettekavatsematu käivitumise ohtu.

d. Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritööriista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektritööriistad on ohtlikud, kui neid kasutavad kogenematud isikud.

e. Hoolitsege elektritööriistade ja rakendustööriistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasutamist remontida. Paljude önnetuste põhjus peitub halvasti hooldatud elektritööriistades.

f. Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida.

g. Kasutage elektritööriista, tarvikuid, kasutustööriistu jms vastavalt käesolevatele korral-dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. Elektritöö-riistade kasutamine muudeks kui ettenähtud rakendusteks võib põhjustada ohtlikke olukordi.

h. Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja öli- ning määrdevabad. Libedad käepidemed ja hoidepinnad ei vöimalda elektritööriista ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

5. Teenindus

a. Laske elektritööriista remontida ainult kvali-fitseeritud erialapersonalil ja ainult originaalvaruosadega. Sellega tagatakse elektritööriista ohutuse säilimine.

Ohutusjuhised eerungi-otsamissaagidele

a) Eerungi-otsamissaed on ette nähtud puidu ja puidusarnaste toodete lõikamiseks; neid ei saa kasutada raudmaterjalide nagu varbade, lattide, poltide jms lõikamiseks. Abrasiivne tolm põhjustab liikuvate osade nagu alumise kaitsekatte blokeerumist. Lõikesädemed põletavad alumist kaitsekatet, sisestusplaat ja teis plastosi.

b) Fikseerige töödetail võimaluse korral pingutusrakistega. Kui hoiate töödetaili käega kinni, siis peate hoidma oma kätt alati vähemalt 100 mm saeketta igast küljest eemal. Ärge kasutage seda saagi tükkide lõikamiseks, mis on liiga väikesed, et neid kinni pingutada või käega hoida. Kui Teie käsi on saekettale liiga lähedal, siis valitseb saekettaga kokkupuute tõttu vigastusrisk.

c) Töödetail peab olema liikumatu ja kas kinni pingutatud või tuleb seda vastu piirajat ning lauda suruda. Ärge lükake töödetaili saeketta poole ega lõigake kunagi „lahtiste kätega”.

Lahtised või liikuvad töödetailid võivad suure kiirusega välja paiskuda ja vigastusi põhjustada.

d) Lükake saag läbi töödetail. Vältige sae tömbamist läbi töödetail. Töstke lõikeks saepead ja tömmake see ilma lõikamata üle töödetaili. Siis lülitage mootor sisse, kallutage saepead allapoole ja vajutage saag läbi töödetaili. Tömbava lõike korral valitseb oht, et saeketas tõuseb töödetailis üles ja saekettamoodul paiskub jõuliselt operaatori poole.

e) Ärge ristake kunagi käsi ettenähtud lõikejoone kohal, ei saeketta ees ega taga. Töödetaili toes-tamine „ristatud kätega“, st töödetaili hoidmine saeketta paremal küljel vasaku käega või vastupidi on väga ohtlik.

f) Ärge pange käsi pöörleva saeketta piiraja taha. Ärge jätke käe ja pöörleva saeketta vahele kunagi ohutusvahemaad alla 100 mm (keh-tib saeketta mölemal küljel, nt puidujäätmete eemaldamisel). Pöörleva saelehe lähedus Teie käele ei pruugi olla tajutav ja Te võite raskelt vigastada saada.

g) Kontrollige enne lõikamist töödetaili. Kui töödetail on paindunud või väändunud, siis pingutage see piiraja suhtes kinni väljapoole kumera küljega. Tehke alati kindlaks, et piki lõikejoont pole töödetaili, piiraja ja laua vahel pilu.

Paindunud või väändunud töödetailid võivad pöörduda või köikuda ja põhjustada lõikamisel pöörleva saeketta kinnikiilumist. Töödetailis ei tohi olla naelu ega võõrkehi.

h) Kasutage saagi alles siis, kui laud on tööriistadest, puidujäätmetest jms vaba; laual tohib asuda ainult töödetail. Väikesed jäätmed, lahti-sed puidutükid või muud esemed, mis puutuvad kokku pöörleva kettaga, võidakse suure kiirusega eemale paisata.

i) Lõigake korraga ainult ühte töödetaili. Mitmekihiliselt virnastatud töödetaile ei saa küllaldaselt kinni pingutada või kinni hoida ja võivad põhjustada saagimisel ketta kinnikiillumist või ära libiseda.

j) Hoolitsege selle eest, et eerungi-otsamissaag seisab enne kasutamist tasasel, köval tööpinnal. Tasane ja köva tööpind vähendab ohtu, et eerungi-otsamissaag muutub ebastabiilseks.

k) Plaanige oma tööd. Pöörake saeketta kalde või eerunginurga igakordsel ümberseadmisel tähelepanu sellele, et seatav piiraja on õigesti häälestatud ja toetab töödetaili ilma ketta või kaitsekattega kokku puutumata.

Ilma masinat sisse lülitamata ja laual oleva töödetailita tuleb simuleerida saeketta täielikku löika-misliikumist tegemaks kindlaks, et ei teki takistusi ega piirajasse löikamise ohtu.

I) Hoolitsege töödetailide puhul, mis on laua pealispinnast laiemad või pikemad, küllaldase toestuse eest nt lauapikenduste või saepukki-de abil. Töödetailid, mis on eerungi-otsamissae lauast pikemad või laiemad, võivad ümber kukkuda, kui need pole püsivalt toestatud. Kui mahalõigatud puidutükk või töödetail kukub alla, siis võib see alumise kaitsekatte üles tõsta või pöörlevalt kettalt kontrollimatult eemale paiskuda.

m) Ärge kasutage lauapikenduse või täiendava toestuse asemel teisi inimesi. Töödetaili ebastabilne toestus võib põhjustada ketta kinnikiilumist. Samuti võib töödetail lõike ajal nihkuda ja Teid ning abilist pöörlevasse kettasse tõmmata.

n) Mahalõigatud tükki ei tohi vastu pöörlevat saeketast suruda. Kui on vähe ruumi, nt pikipiirajate kasutamisel, siis võib mahalõigatud tükk kettasse kinni kiiluda ja jõuliselt eemale paiskuda.

o) Kasutage ümarmaterjali nagu varraste või torude toestamiseks alati pingutusrakist või sobivat seadist. Vardad kalduvad lõikamisel eemale veeremisele, mistõttu võib ketas „kinni haakuda” ja töödetail võidakse koos Teie käega kettasse tõmmata.

p) Laske enne töödetaili löikamist saavutada kettal täispöörded. See vähendab töödetaili eema-lepaiskamise riski.

q) Kui töödetail kiilutakse kinni või ketas blokee-rub, siis lülitage eerungi-otsamissaag välja. Oodake, kuni köik liikuvad osad seiskunud, tömmake vörgupistik välja ja/või võtke aku välja. Eemaldage seejärel kinnikiilunud materjal. Kui saete sellise blokaadi korral edasi, siis võite eerungi-otsamissae üle kontrolli kaotada või seda kahjustada.

r) Laske löpetatud löike järel lüliti lahti, hoidke saepead all ja oodake ära ketta seiskumine, enne kui eemaldate mahalöigatud tüki. On väga ohtlik kätt seiskuva ketta lähedusse panna.

s) Hoidke käepidet korralikult kinni, kui teostate ebatäielikku saagimislõiget või lasete lüliti lahti enne, kui saepea on oma alumisse asendisse jõudnud. Sae pidurdustoime tõttu võidakse saepead tõukeliselt allapoole tõmmata, mis põhjustab vigastusriski.

Ohutusjuhised saeketastega ümberkäimiseks

1. Ärge kasutage kahjustatud või deformeerunud saekettaid.
2. Ärge kasutage pragudega saekettaid. Kandke pragunenud saekettad maha. Parandamine pole lubatud.
3. Ärge kasutage kiirtöötlusterasest saekettaid.
4. Kontrollige enne otsamis- ja tömbesae kasutamist saeketaste seisundit.
5. Kasutage eranditult saekettaid, mis on lõigatava materjali jaoks sobivad.
6. Kasutage ainult tootja poolt kindlaks määratud saekettaid. Saekettad, kui need on ette nähtud puidu või sarnaste materjalide töötlemiseks, peavad vastama normile EN 847-1.
7. Ärge kasutage körglegeeritud kiirlöiketerasest (HSS) saekettaid.
8. Kasutage ainult saekettaid, mille suurimad lubatud pöörded on väiksemad kui otsamis- ja tömbesae spindli maksimaalsed pöörded ning mis sobivad lõigatavale materjalile.
9. Järgige saeketta pöörlemissuunda.
10. Kasutage ainult saekettaid, kui valitsete nende käsitsemist.
11. Järgige suurimaid pöördeid. Saekettal esitatud suurimaid pöördeid ei tohi ületada. Pidage pööretevahemikust, kui esitatud, kinni.
12. Puhastage kinnipingutuspinnad mustusest, määrdest, ölist ja veest.
13. Ärge kasutage saeketaste avade väiksemaks tegemiseks lahtisi ahendusröngaid või -pukse.
14. Pöörake tähelepanu sellele, et saeketta kindlustamiseks kasutatavad fikseeritud ahendusröngad on sama läbimõõduga ja moodustavad vähemalt 1/3 lõikeläbimõõdust.
15. Tehke kindlaks, et fikseeritud ahendusröngad on üksteise suhtes paralleelsed.
16. Käige saeketastega ettevaatlikult ümber. Hoidke neid köige parem alal originaalpakendis või spetsiaalse- tes anumates. Kandke kaitsekindaid, et haardekind- lust parendada ja vigastusriski edasi alandada.
17. Tehke enne saeketaste kasutamist kindlaks, et köik kaitsseseadised on nõuetekohaselt kinnitatud.
18. Veenduge enne kasutamist, et Teie poolt kasutatav saeketas vastab antud otsamis- ja tömbesae tehni-listele nõuetele ning on nõuetekohaselt kinnitatud.
19. Kasutage kaasapandud saeketast ainult puidu, ent mitte kunagi metallide töötlemiseks.

20. Kasutage ainult sael esitatud andmetele vastava läbimõõduga saeketast.

21. Kasutage täiendavaid töödetaili-aluseid, kui see on töödetaili stabiilsuse tagamiseks vajalik.

22. Töödetaili aluse pikendusi tuleb töö ajal alati kasutada ja need kinnitada.
23. Asendage ära kulunud lauasüdamik!
24. Vältige saehammaste ülekuumenemist.
25. Vältige plastide saagimisel plasti sulamist. Kasutage selleks öigeid saekettaid. Vahetage kahjustatud või ära kulunud saekettad öigeaegselt välja. Kui saeketas kuumeneb üle, siis seisake masin. Laske saekettal esmalt maha jahtuda, enne kui töötate seadmega edasi.

Tähelepanu: Laser-kiirgus Ärge vaadake kiirde Laseriklass 2

Kaitske ennast ja ümbruskonda sobivate ettevaatusmeetmetega önnetusohtude eest!

• Ärge vaadake kaitsmata silmadega laserkiirde.
• Ärge vaadake kunagi otse kiirekäiku.
• Ärge suunake laserkiirt kunagi peegeldavatele pindadele ja inimeste või loomade peale. Ka väikese võimsusega laserkiir võib silmadel kahjustusi põhjustada.
• Ettevaatust - kui kasutatakse muid kui siinkohal esitatud toimimisviise, siis võib see ohtliku kiirgusplahvatuse põhjustada.
• Ärge avage kunagi laserimoodulit. Võib tekkida ootamatu kiirgusplahvatus.
• Laserit ei tohi teist tüüpi laseri vastu välja vahetada.
• Remonti tohib laseril teostada ainult laseri tootja või volitatud esindaja.

Jääkriskid

Elektritööriist on valmistatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski võib töötamisel esineda üksikuid jääkriske.

• Tervise ohtu seadmine elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Peale selle võivad köigist tarvitusele võetud abinõu- dest hoolimata valitseda mitteilmsed jääkriskid.

• Jääkriske saab minimeerida, kui järgitakse "Ohutusjuhiseid" ja "Sihtotstarbekohast kasutust" ning käsitsuskorraldust tervikuna.

• Ärge koormake asjatult masinat: liiga tugev surve kahjustab saagimisel kiiresti saeketast, mis põh- justab töötlemisel masina võimsuse ja lõiketäpsuse vähenemist.

• Palun kasutage plastmaterjali lõikamisel alati klambreid: detailid, mida saagida soovitakse, tuleb alati klambrite vahele fikseerida.
• Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi startklahvi vaiutada.
• Kasutage tööriistu, mida käesolevas käsiraamatus soovitatakse. Nii saavutate, et Teie masin talitleb optimaalse võimsuseqa.
• Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.
• Enne kui seadistus- või hooldustöid ette võtate, laske startklahv lahti ja tõmmake võrgupistik välja.

Hoiatus!

Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli vöib teatud tingimustel aktiivsete vöi passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tösiste vöi surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

6. Tehnilised andmed

Vahelduvvoolumootor....220 - 240 V\~ 50 Hz
Nimivõimsus S1 1700 vatti
Töörežiim ....S6 25%* 2000W
Tühikäigupöörded n0....4800 min-1
Kõvasulamsaeketas....ø 210 x ø 30 x 2,6 mm
Hammaste arv.... 24
Saeketta hamba maksimaalne laius .... 3 mm
keeramispiirkond -45° / 0°/ +45°
eerungilõige 0° kuni 45° vasakule
Sae laius 90° puhul....340 x 65 mm
Sae laius 45° puhul.... 240 x 65 mm
Saagimislaius 2 x 45° puhul
(topelteerungilõige).... 240 x 38 mm
kaitseklass II /
Kaal ca. 12,15 kg
Laseriklass 2
Laseri Iainepikkus 650 nm
Laseri võimsus....< 1 mW

Õigus tehnilisteks muudatusteks reserveeritud!

* töörežiim S6, katkematu perioodiline käitus. Käitus koosneb käivitumisajast, konstantse koormusega ajast ja tühikäiguajast. Tsükli kestus on 10 minutit, suhteline sisselülituskestus on suhteline 25% tsükli kestusest.

Töödetail peab olema vähemalt körgusega 3 mm ja laiusega 10 mm.

Pidage silmas, et töödetail kindlustatakse alati pingutusrakisega.

Müra

Müraväärtused määrati vastavalt EN 62841.

Helirôhutase L _nA ......96,5 dB

Määramatus K _nA ......3 dB

Helivõimsustase L _WA 109,5 dB

Määramatus K _WA 3 dB

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

Esitatud müraemissiooni väärtused möödeti normeeritud kontrollmeetodi alusel ja neid saab kasutada ühe elektritööriista vördlemiseks teisega.

Esitatud müraemissiooni väärtusi saab samuti kasutada koormuse esmaseks hindamiseks.

Hoiatus:

• Mūraemissioonid võivad elektritööriista tegeliku kasutamise ajal esitatud väärtustest kõrvale kalduda sõltuvalt liigist ja viisist, kuidas elektritööriista kasutatakse, eelkõige seetõttu, millist liiki töödetaili töödeldakse.
• Proovige hoida koormus võimalikult väike. Näitlikud meetmed: tööaja piiramine. Seejuures tuleb arvesse võtta käitustsükli kõiki osi (näiteks aegu, mil elektritööriist on välja lülitatud, ning selliseid aegu, mil elektritööriist on küll sisse lülitatud, kuid töötab koormuseta).

7. Enne käikuvõtmist

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbu-misoht!

• Masin tuleb seisukindlalt üles panna. Kinnitage masin tööpingile, aluskandmikule vms. Pistke 4 polti (ei sisaldu tarnekomplektis) liikumatu saelaua (15) avadesse. Pingutage poldid kinni.
• Vabastage sae alaküljel eelinstalleeritud ümberkuk-kumiskaitse (36), tömmake täiesti välja ja kindlusta-ge sisekuuskantvõtmega (D).
• Seadistage häälestuspolt (38) lauaplaadi nivoole, et vältida masina ümberkukkumist.
• Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.
  • Saeketas peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu vöörkehadele nagu nt naelad vöi kruvid.
• Veenduge enne sisse-/väljalülii vajutamist, kas saeketas on õigesti monteeritud ja liikuvad osad liiguvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

7.1 Ohutusseadise kontroll - liikuv saeketta kaitse (5)

Saeketta kaitse kaitseb saeketta kogemata puudutamise ja lendlevate laastude eest.

Kontrollige talitlust

Klappige selleks saag alla:

- Saeketta kaitse peab saeketta allakallutamisel va-baks tegema ilma teisi osi puudutamata.

- Sae lähteasendisse ülesklappimisel peab saeketta kaitse saeketta automaatselt ära katma.

8. Ülesehitus

8.1 Otsamis- ja tömbesae ülespanemine (joon. 1/2/4)

• Lödvendage pöördlaua (14) ümberseadmiseks käepidet (11) u 2 pööret ja tömmake lukustusasendi hoo-ba (35) nimetissõrmega ülespoole.
• Keerake pöördlaud (14) ja osuti (12) skaalal (13) soovitud nurgamõõdule ning fikseerige käepidemega (11).

• Vajutage masinapead (4) veidi allapoole. Kindlustuspoldi (23) üheaegse mootorihoidikust väljatömbamise ja keeramisega lukustatakse saag alumisest asendist lahti.

• Pöörake kindlustuspolti (23) 90 kraadi, et see lahtilukustatud positsioonis fikseerida.
  • Pöörake masinapea (4) üles.

• Pingutusseadiseid (7) saab mölemal küljel liikumatu saelaua (15) külge kinnitada. Pistke pingutusseadised (7) selleks ettenähtud avadesse piirdesiini (16) tagaküljel ja kindlustage need tähtkäepidepoltide (7a) abil. Eerungilõigete 0°- 45° puhul tuleb monteerida pingutusseadis (7) ainult ühele küljele (paremale) (vt pilti 11-12).
• Masinapead (4) saab fiksaatorpoldi (22) vabastamise teel max 45° vasakule kallutada.
• Töödetaili alused (8) tuleb töö ajal alati kinnitada ja neid kasutada. Seadistage soovitud väljaulatuvus fiksaatorpoldi (9) vabastamisega. Seejärel pingutage fiksaatorpolt (9) jälle kinni.

8.2 Laastupüüdekott (joon. 1/22)

Saag on varustatud laastude püüdmiseks laastupüüdekotiga (17).

Suruge laastupüüdekoti (17) metallrönga tiivad kokku ja pange see mootori piirkonnas asuva väljalaskeava külge.

Laastupüüdekotti (17) saab tühjendada alaküljel asuva tömbluku kaudu.

8.2.1 Ühendamine eksternse tolmuimusüsteemi külge

• Ühendage imuwoolik tolmuimusüsteemi külge.
• Tolmuimusüsteem peab töödeldava materjali ja jaoks sobima.
• Kasutage eriti tervistkahjustavate või vähki tekitavate tolmude äraimemiseks spetsiaalset imuseadist.

8.3 Piiraja peenhäälestamine 90° otsamislõikeks (joon. 1/2/5/6)

Vajalik tööriist:

• Sisekuuskantvõti 6 mm
• Lihtvõti VM13 (ei sisaldu tarnekomplektis)

• Piirdenurgik ei sisaldu tarnekomplektis.

• Laske masinapea (4) alla ja fikseerige kindlustuspoldiga (23).
  • Lödvendage fiksaatorpolt (22).
• Toetage piirdenurgik (A) saeketta (6) ja pöördlaua (14) vahel vastu.
  • Vabastage vastumutter (26a).
• Seadke häälestuspolti (26) nii palju ümber, kuni saeketta (6) ja pöördlaua (14) vaheline nurk on 90°.
• Pingutage vastumutter (26a) jälle kinni.

- Kontrollige seejärel nurganäidiku positsiooni. Kui vajalik, vabastage osuti (19) ristpeakruvikeerajaga, seadke skaalal (18) 0° positsiooni ja pingutage hoi-depolt jälle kinni.

8.4 Piiraja peenhäälestamine 45° eerungilõikeks (joon. 1/2/5/9/10)

Vajalik tööriist:

• Sisekuuskantvõti 6 mm
• Lihtvõti VM13 (ei sisaldu tarnekomplektis)

• Piirdenurgik ei sisaldu tarnekomplektis.

• Laske masinapea (4) alla ja fikseerige kindlustuspoldiga (23).
  • Fikseerige pöördlaud (14) asendisse 0°.

• Tähelepanu!

- Nihutatav piirdesiin (16a) tuleb eerungilõigeteks (kallutatud saepea) välimisse positsiooni fikseerida. (Vasak külg).

- Avage nihutatavate piirdesiinide (16a) fiksaator-poldid (16b) ja lükake nihutatavaid piirdesiine (16a) välja.

- Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et piirdesiiniide (16a) ja saeketta (6) vahekaugus on vähemalt 8 mm.

- Nihutatav piirdesiin (16a) peab asuma sisemises positsioonis (parem külg).

- Kontrollige enne lõikamist, et piirdesiinide (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.

- Vabastage fiksaatorpolt (22) ja kallutage käepidemega (1) masinapead (4) vasakule, 45° peale.

- Toetage 45° piirdenurgik (B) saeketta (6) ja pöördlaua (14) vahel vastu.

- Lõdvendage vastumutrit (27a) ja seadke häälestuspolti (27) nii palju ümber, kuni saeketta (6) ning pöördlaua (14) vaheline nurk on täpselt 45°.

- Kontrollige seejärel nurganäidiku positsiooni. Kui vajalik, vabastage osuti (19) ristpeakruvikeerajaga, seadke skaalal (18) 45° positsiooni ja pingutage hoi-depolt jälle kinni.

9. Käsitsemine

⚠ TÄHELEPANU!

Tehke enne kasutamist kindlaks, et seade on korrektselt ja täielikult monteeritud.

9.1 Laseri käitamine (joon. 18)

Sisselülitamine:

Vajutage laseri sisse-/väljalülitit (33) 1x. Töödeldavale töödetailile projitseeritakse laserjoon, mis näitab täpset löikamisliini.

Väljalülitamine:

Vajutage uuesti laseri sisse-/väljalülitit (33).

9.2 Lõikesügavuse piiraja (soone saagimine) (joon. 3/13)

HOIATUS

Tagasilöögi oht! Soonte valmistamisel on eriti tähtis, et saekettale ei avaldata külgmist survet. Muidu vöib saepea järsku üles lüüa! Kasutage soon-te valmistamisel pingutusseadist. Vältige külgmist survet saepeale.

- Poldi (24) kaudu saab lõikesügavust sujuvalt sea-distada. Selleks vabastage poldi (24a) rihvelmutter. Seadistage soovitud lõikesügavus poldi (24) sisse-keeramise või väljakeeramisega. Seejärel pingutage poldi (24) rihvelmutter (24a) taas kinni.

- Kontrollige seadistust proovilõike alusel.

9.3 Seerialõige

Vördse pikkusega korduvateks lõigeteks saab pikkuse-piiraja (37) lahti klappida. Te saate pikkusepiirajat (37) kasutada paremal ja vasakul küljel.

• Klappige pikkusepiiraja (37) üles.
  • Vabastage töödetaili aluse fiksaatorpolt (9).
• Tõmmake töödetaili alus (8) välja.
• Seadistage saeketta ja pikkusepiiraja (37) vahel soovitud mõõt.
• Pingutage töödetaili aluse fiksaatorpolt (9) jälle kinni.
  • Viige löiked 9.4 kuni 9.7 all kirjeldatud viisil läbi.

9.4 Otsamislõige 90° ja pöördlaud 0° (joon. 1/2/7)

Lõikelaiustel kuni u 100 mm saab sae tömbefunktsiooni fiksaatorpoldiga (20) tagumisse positsiooni fikseerida. Selles positsioonis saab masinat otsamisrežiimil käitada. Kui lõikelaius peaks olema üle 100 mm, siis tuleb silmas pidada, et fiksaatorpolt (20) on lõdvendatud ja masinapea (4) liikuv.

Tähelepanu!

Nihutatavad piirdesiinid (16a) tuleb 90° otsamislõikeks sisemises positsioonis fikseerida.

• Avage nihutatavate piirdesiinide (16a) fiksaatorpoldid (16b) ja lükake nihutatavaid piirdesiine (16a) sissepoole.
• Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et piirdesiiniide (16a) ja saeketta (6) vahekaugus on maksimaalselt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.

- Pingutage fiksaatorpoldid (16b) taas kinni.

- Seadke masinapea (4) ülemisse positsiooni.

- Lükake masinapea (4) käepidemest taha (1) ja fikseerige vajaduse korral selles positsioonis (olenevalt löikelaiusest).

- Pange lõigatav puit vastu piirdesiini (16) ja pöördlauale (14).

- Fikseerige materjal liikumatul saelaual (15) pingutusseadistega (7), et vältida lõikamisprotseduuri ajal paigast nihkumist.

- Lukustage tökestuslüliti (3) lahti ja vajutage sisse-/ väljalülitit (2), et mootor sisse lülitada.

- Fikseeritud tömbejuhiku (21) korral: Liigutage masinapead (4) käepidemega (1) ühtlaselt ja kerge survega allapoole, kuni saeketas (6) on töödetaili läbi lõiganud.

- Fikseerimata tömbejuhiku (21) korral: Tömmake masinapea (4) täiesti ette. Langetage käepide (1) ühtlaselt ja kerge survega täiesti alla. Nüüd lükake masinapea (4) aeglaselt ja ühtlaselt täiesti taha, kuni saeketas (6) on töödetaili täielikult läbi lõiganud.

- Seadke masinapea pärast saagimisprotseduuri lõpetamist taas puhkeasendisse ja laske sisse-/välja-lüliti (2) lahti.

Tähelepanu! Tagasitömbevedru töttu lööb masin automaatselt üles. Ärge laske käepidet (1) pärast löikamise löppu lahti, vaid liigutage masinapea aeglaselt ja kerge vastusurvega üles.

9.5 Otsamislõige 90° ja pöördlaud 0°-45° (joon. 1/7/8)

Otsamis- ja tömbesaega saab vasakule ning paremale 0°- 45° kaldlöikeid teostada.

Tähelepanu!

Nihutatavad piirdesiinid (16a) tuleb 90° otsamislõikeks sisemises positsioonis fikseerida.

- Avage nihutatavate piirdesiinide (16a) fiksaator-poldid (16b) ja lükake nihutatavaid piirdesiine (16a) sisse.

• Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et piirdesiiniide (16a) ja saeketta (6) vahekaugus on vähemalt 8 mm.
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.
  • Pingutage fiksaatorpolt (16b) taas kinni.
• Vabastage käepide (11), kui see on kinni keeratud. Tömmake fikseerimisasendi hoob (35) nimetissör-mega üles. Seadistage pöördlaud (14) käepideme (11) abil soovitud nurgale.
• Pöördlaual asuv osuti (12) peab liikumatul saelaual (15) asuval skaalal (13) soovitud nurgamõõduga ühilduma.
• Pingutage käepide (11) taas kinni, et pöördlaud (14) fikseerida.
• Teostage lõige punktis 9.4 kirjeldatud viisil.

9.6 Eerungilõige 0°- 45° ja pöördlaud 0° (joon. 1/2/11)

Otsamis- ja tömbesaega saab tööpinna suhtes vasaku-le 0°- 45° eerungilõikeid teostada.

Tähelepanu!

Nihutatav piirdesiin (16a) tuleb eerungilõigeteks (kallutatud saepea) välimisse positsiooni fikseerida. (Vasak külg).

Avage nihutatavate piirdesiinide (16a) fiksaatorpoldid (16b) ja lükake nihutatavaid piirdesiine (16a) välja.

• Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et piirdesiiniide (16a) ja saeketta (6) vahekaugus on vähemalt 8 mm.
• Nihutatav piirdesiin (16a) peab asuma sisemises positsioonis (parem külg).
• Kontrollige enne lõikamist, et piirdesiinide (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) ülemisse asendisse.
• Fikseerige pöördlaud (14) asendisse 0°.
• Vabastage fiksaatorpolt (22). Kallutage käepidemega (1) masinapead (4) vasakule, kuni osuti (19) näitab skaalal (18) soovitud nurgamõõtu.
• Pingutage fiksaatorpolt (22) taas kinni.
• Viige lõige punktis 9.4 kirjeldatud viisil läbi.

9.7 Eerungilõige 0°-45° ja pöördlaud 0°-45° (joon. 1/2/4/12)

Otsamis- ja tömbesaega saab tööpinna suhtes vasa-kule 0°- 45° ning samaaegselt piirdesiini suhtes 0°- 45° eerungilõikeid teostada (topelteerungilõige).

Tähelepanu!

Nihutatav piirdesiin (16a) tuleb eerungilõigeteks (kallutatud saepea) välimisse positsiooni fikseerida. (Vasak külg).

• Avage nihutatavate piirdesiinide (16a) fiksaator-poldid (16b) ja lükake nihutatavaid piirdesiine (16a) välja.
• Nihutatavad piirdesiinid (16a) tuleb fikseerida nii, et piirdesiiniide (16a) ja saeketta (6) vahekaugus on vähemalt 8 mm.
• Kontrollige enne löikamist, et piirdesiinide (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.
  • Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) ülemisse asendisse.
• Vabastage pöördlaud (14) käepideme (11) lõdven-damisega.
• Seadistage käepidemega (11) pöördlaud (14) soovitud nurgale (vt selle kohta ka punkti 9.5).
• Pingutage käepide (11) taas kinni, et pöördlaud fik-seerida.
  • Vabastage fiksaatorpolt (22).
• Kallutage käepidemega (1) masinapead (4) vasakule, soovitud nurgamõõdule (vt selle kohta ka punkti 9.6).
  • Pingutage fiksaatorpolt (22) taas kinni.
• Teostage lõige punktis 9.4 kirjeldatud viisil.

10. Hooldus

⚠ Hoiatus! Tömmake enne igasugust seadista-mist, korrashoiutööd ja parandamist vörgupistik välja!

Pühkige masin aeg-ajalt lapiga tolmust ning laastudest puhtaks. Ölitage tööriista eluea pikendamiseks üks kord kuus pöörlevaid osi. Ärge ölitage mootorit.

Ärge kasutage plastmassi puhastamiseks söövitavaid ained.

10.2 Ohutusseadise puhastamine, saeketta liikuv kaitse (5)

Kontrollige iga kord enne käikuvõtmist saeketta kaitset mustuse suhtes.

Eemaldage vanad saelaastud ja puidukillud pintsli või sarnaselt sobiva tööriista abil.

10.3 Lauasüdamiku vahetamine

Oht!

Kahjustatud lauasüdamiku (10) korral valitseb oht, et väikesed esemed kiiluvad lauasüdamiku ja saeketta vahel kinni ning blokeerivad saeketta.

Vahetage kahjustatud lauasüdamikud kohe välja!

• Keerake lauasüdamiku poldid välja. Vaj. korral keerake pöördlauda ja kallutage saepead, et poltidele liqi pääseda.
  • Võtke lauasüdamik ära.
  • Pange uus lauasüdamik sisse.
• Pingutage lauasüdamiku poldid kinni.

10.4 Harjade ülevaatus

Kontrollige süsiharju uuel masinal esimese 50 töötunni möödudes või kui monteeriti uued harjad. Kontrollige pärast esimest kontrollimist iga 10 töötunni tagant.

Kui süsi on 6 mm pikkusele ära kulunud, vedru või kõrvalühendusjuhe põlenud või kahjustatud, siis peate mõlemad harjad asendama. Kui harjad tunnistatakse pärast mahavõtmist kasutuskõlblikeks, siis võib need tagasi paigaldada.

Avage süsiharjade hoolduseks mölemad lukustid (joonisel 21 kujutatud viisil) vastupäeva. Võtke seejärel süsihariad välia.

Pange süsiharjad vastupidises järjekorras taas sisse.

10.5 Saeketta väljavahetamine (joon. 1/2/14-17)

Tömmake vörgupistik välja!

Tähelepanu!

Kandke saeketta vahetamisel kaitsekindaid! Vigastusoht!

• Keerake masinapea (4) üles ja fikseerige kindlustuspoldiga (23).
• Vabastage katte kinnituspolt (5a) ristpeakruvikeerajaga.

HOIATUSJUHIS!

Ärge keerake seda polti täiesti välja. (joon. 14).

- Klappige saeketta kaitset (5) niipalju üles, et saeketta kaitse (5) asub äärikpoldi (28) kohal.

- Pange sisekuuskantvõti (C) ühe käega äärikpoldile (28).

- Hoidke sisekuuskantvõtmest (C) kinni ja sulgege aeglaselt saeketta kaitset (5), kuni see toetub vastu sisekuuskantvõtit (C).

- Suruge saevölli tökis (30) kinni ja keerake äärikpolti (28) aeglaselt päripäeva. Max ühe pöörde järel saevölli tökis (30) fikseerub.

- Nüüd vabastage äärikpolt (28) veidi suurema jõutarbega suunaga päripäeva.

- Keerake äärikpolt (28) täielikult välja ja võtke välisäärik (29) maha.

- Võtke saeketas (6) siseäärikult (31) maha ja tömma- ke allapoole välja.

• Puhastage äärikpolt (28), välisäärik (29) ja siseäärik (31) hoolikalt.
• Paigaldage uus saeketas (6) vastupidises järjekorras ja pingutage kinni.
• Klappige saeketta kaitset (5) alla, kuni saeketta kaitse (5) haakub kinnituspoldi (5a) külge.
• Pingutage kinnituspolt (5a) jälle kinni.

• Tähelepanu!

Hammaste lõikekalle, st saeketta (6) pöörlemissuund, peab ühtima korpusel oleva noole suunaga.

- Kontrollige enne edasitöötamist kaitseseadiste talit-lusvõimet.

• Tähelepanu!

Kontrollige iga kord pärast saeketta vahetamist, kas saeketas (6) jookseb vertikaalses asendis ja 45° peale kallutatult lauasüdamikus (10) vabalt.

• Tähelepanu!

Saeketta (6) vahetus ja väljajoondamine tuleb teostada nõuetekohaselt.

10.6 Laseri häälestamine (joon. 19-20)

Kui laser (32) ei näita enam korrektset lõikejoont, siis saab selle üle häälestada. Avage selleks poldid (32b) ja eemaldage eesmine kate (32a). Vabastage ristpeakruvid (E). Seadistage laser külgsuunalise nihutamisega nii, et laserkiir tabab saeketta (6) lõikehambaid.

Monteerige pärast laseri häälestamist ja kinni pingutamist eesmine kate ja pingutage selleks mölemad poldid (32b) käe jõuqa kinni.

Masin peab olema laseri häälestamiseks vooluvörku ühendatud.

Tähelepanu!

Ärge vajutage laseri häälestamisel mitte mingil ju- hul sisse-/väljalülitit (2). Vigastusoht!

10.7 Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterialidena järgmisi osi.

Kuluosad*: süsiharjad, saeketas, lauasüdamik (art-nr 5901215010), laastupüüdekott

* ei sisaldu tingimata tarnekomplektis!

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

11. Transportimine

• Pingutage käepide (11) kinni, et lukustada pöördlaud (14).
• Suruge masinapead (4) alla ja fikseerige kindlustuspoldiga (23). Saag on nüüd alumises asendis lukustatud.
• Fikseerige sae tömbefunktsioon tömbejuhiku (20) fiksaatorpoldiga tagumises positsioonis.
  • Kandke masinat liikumatust saelauast (15).
• Toimige masina uuesti ülespanemiseks peatükkides 8 ja 9 kirjeldatud viisil.

12. Ladustamine

Ladustage seadet ja selle tarvikuid pimedas, kuivas, külmumisvabas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel. Säilitage elektritööriista originaalpakendis.

Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta.

Säilitage käsitsusjuhendit tööriista juures.

13. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nende-le eeskirjadele.

• Toode vastab EN 61000-3-11 nõuetele ja allub eriühendamistingimustele. See tähendab, et vabalt valitavate ühenduspunktide kasutamine pole lubatud.
• Seade võib ebasoodsate võrguolude korral ajutisi pingekõikumisi põhjustada.
• Toode on ette nähtud kasutamiseks eranditult ühenduspunktide küljes, millele kehtivad järgmised eeldused:

a) Ei tohi ületada maksimaalselt lubatud vörguimpedantsi "Z" (Zmax = 0,339 Ω).
b) Peab olema tagatud võrgu püsivoolukoormatavus vähemalt 100 A iga faasi kohta.

- Te peate kasutajana kindlaks tegema, et ühendus-punkt, mille kaudu soovite toodet käitada, vastab ühele nõuetest a) või b). Konsulteerige vajaduse korral oma energiavarustusettevõttega.

Tähtsad juhised

Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pärast mahajahtumisaega (ajaliselt erinev) saab mootori jälle sisse lülitada.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu elu- ohtlikud.

Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult sama tähistusega ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Kui seadme võrguühendusjuhe on kahjustatud, siis tuleb see erilise ühendusjuhtmega asendada, mis on saadaval tootja või tema klienditeeninduse kaudu.

Vahelduvvoolumootor:

• Vörgupinge peab olema 220 - 240 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.

Ühendusliik X

Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see erilise ühendusjuhtmega asendada, mis on saadaval tootja või tema klienditeeninduse kaudu.

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Küsimuste korra esitage palun järgmised andmed:

• mootori vooluliik
• mootori tüübisildi andmed

14. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta

Pakendusmaterjalid on taaskäideldavad. Palun utiliseerige pakendid keskkonnasöbralikult.

Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta

Elektri- ja elektroonikaseadmed ei kuulu olmeprügisse, vaid tuleb suunata eraldi ko-gumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vanaseadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist reguleeritakse patareiseadusega.
• Elektri- ja elektroonikaseadmete omanikud või kasutajad on seadusega kohustatud need kasutuse lõpus tagastama.
• Löppkasutaja kannab omavastutust utiliseeritava vanaseadmel isikupõhiste andmete kustutamise eest!
• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utiliseerida olmeprügi kaudu.

- Vanad elektri- ja elektroonikaseadmed saab järgmistes kohtades tasuta ära anda:

- Avalik-õiguslikud utiliseerimis- või kogumispunktid (nt kommunaalsed toormejaamad) - Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko-hustatud või pakuvad seda vabatahtlikult.

- Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta-suta ära anda või enda läheduses teise volitatud kogumispunkti suunata.

- Tootja ja levitaja edasised täiendavad tagasivõt-mistingimused saate teada vastavast klienditee-nindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenindusega.
• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesriikides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida vanade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

15. Rikete kõrvaldamine

Rike Võimalik põhjus Abinõu
Mootor ei talitle Mootor, kaabel	või pistik defektne, võrgukaitsmed läbi põlenud.	Laske masin spetsialistil üle kontrollida. Ärge remontige mootorit kunagi ise. Oht! Kontrollige võrgukaitset, vaj. korral vahetage välja
Mootor käivitub aeglaselt ega saavuta käituskiirust.	Pinge liiga madal, mähised kahjustatud, kondensaator läbi põlenud.	Laske pinget elektrispetsialistil kontrollida. Laske spetsialistil mootorit kontrollida. Laske kondensaator spetsialistil välja vahetada.
Mootor teeb liiga palju müra.	Mähised kahjustatud, mootor defektne.	Laske spetsialistil mootorit kontrollida.
Mootor ei saavuta täit võimsust.	Võrguseadme vooluahelad üle koormatud (lambid, teised mootorid jms).	Ärge kasutage samas vooluahelas teisi seadmeid või mootoreid.
Mootor kuumeneb kergesti üle.	Mootori ülekoormamine, mootori ebapiisav jahutus.	Vältige lõikamisel mootori ülekuumenemist, eemaldage mootorilt tolm, et oleks tagatud mootori optimaalne jahutus.
Saagimislõige on krobeline või laineline.	Saeketas nüri, hambakuju ei sobi materjali paksusele.	Teritage saeketas üle või vastavalt kasutage sobivat saeketast.
Töödetail rebeneb või killuneb.	Lõikesurve liiga suur või saeketas rakenduse jaoks ebasobiv.	Kasutage sobivat saeketast.

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik õigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
