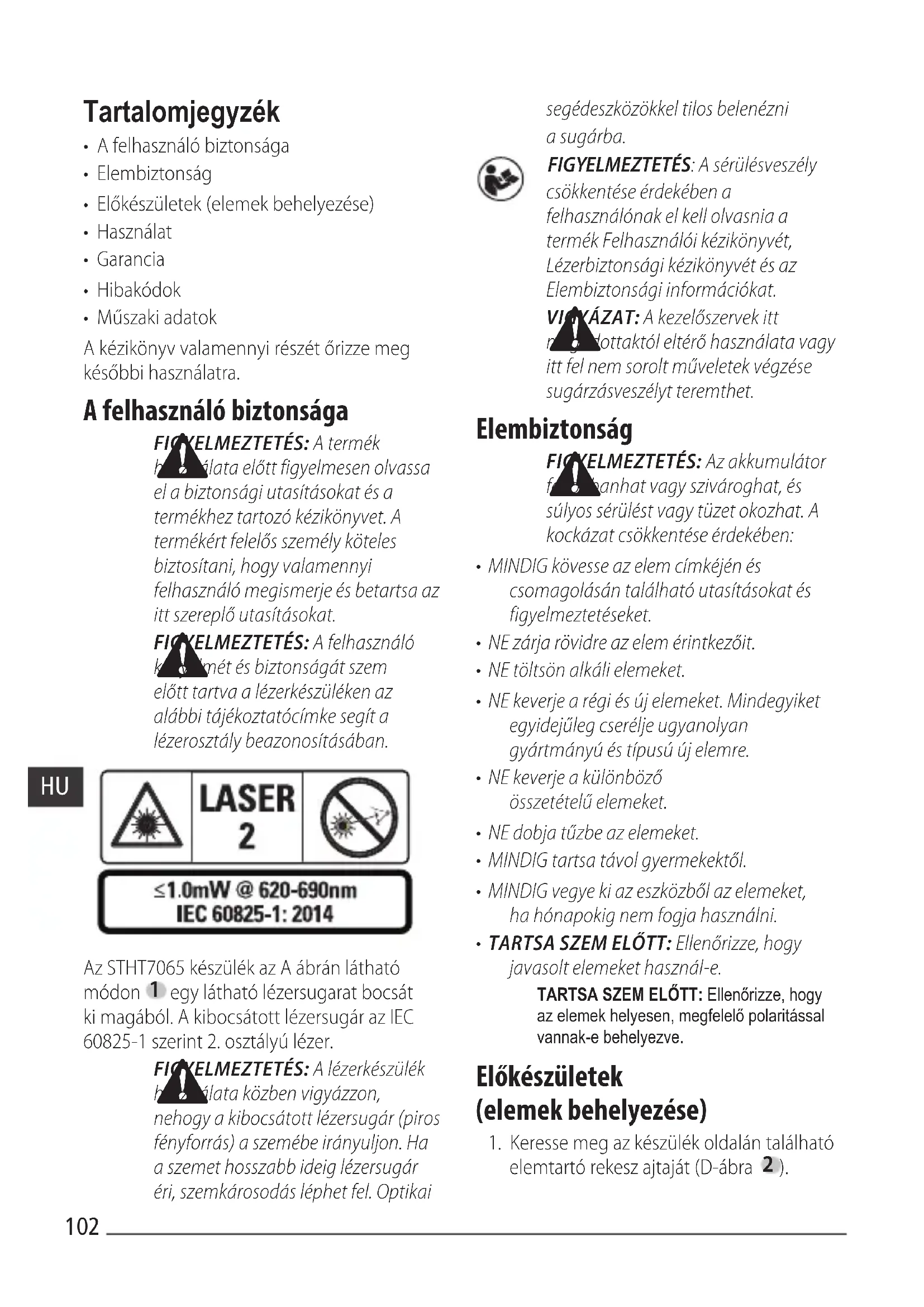

HASZNÁLATI ÚTMUTATÓ STHT77065 STANLEY

• A felhasználó biztonsága
- Elembiztonság
- Előkészületek (elemek behelyezése)
- Használat
- Garancia
- Hibakódok
- Műszaki adatok

A kézikönyv valamennyi részét őrizze meg későbbi használatra.

A felhasználó biztonsága

FICKELMEZTETÉS: A termék hőtélálata előtt figyelmesen olvassa el a biztonsági utasításokat és a termékhez tartozó kézikönyvet. A termékért felelős személy köteles biztosítani, hogy valamennyi felhasználó megismerje és betartsa az itt szereplő utasításokat.

FICKELMEZTETÉS: A felhasználó kánytmét és biztonságát szem előtt tartva a lézerkészüléken az alábbi tájékoztatócímke segít a lézerosztály beazonosításában.

HU

LASER 2 ≤1.0mW @ 620-690nm IEC 60825-1: 2014

Az STHT7065 készülék az A ábrán látható módon 1 egy látható lézersugarat bocsát ki magából. A kibocsátott lézersugár az IEC 60825-1 szerint 2. osztályú lézer.

FICKELMEZTETÉS: A lézerkészülék hosszálata közben vigyázzon, nehogy a kibocsátott lézersugár (piros fényforrás) a szemébe irányuljon. Ha a szemet hosszabb ideig lézersugár éri, szemkárosodás léphet fel. Optikai

segédeszközökkel tilos belenézni a sugárba.

FIGYELMEZTETÉS: A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia a termék Felhasználói kézikönyvét, Lézerbiztonsági kézikönyvét és az Elembiztonsági információkat.

VIYKÁZAT: A kezelőszervek itt nág dottaktól eltérő használata vagy itt fel nem sorolt műveletek végzése sugárzásveszélyt teremthet.

Elembiztonság

FICKELMEZTETÉS: Az akkumulátor fokbanhat vagy szivároghat, és súlyos sérülést vagy tüzet okozhat. A kockázat csökkentése érdekében:

• MINDIG kövesse az elem címkéjén és csomagolásán található utasításokat és figyelmeztetéseket.
• NE zárja rövidre az elem érintkezőit.
• NE töltsön alkáli elemeket.
• NE keverje a régi és új elemeket. Mindegyiket egyidejűleg cserélje ugyanolyan gyártmányú és típusú új elemre.
• NE keverje a különböző összetételű elemeket.
• NE dobjatüzbe az elemeket.
  • MINDIG tartsa távol gyermekektöl.
• MINDIG vegye ki az eszközből az elemeket, ha hónapokig nem fogja használni.
  • TARTSA SZEM ELÖTT: Ellenőrizze, hogy javasolt elemeket használ-e.

TARTSA SZEM ELÖTT: Ellenőrizze, hogy az elemek helyesen, megfelelő polaritással vannak-e behelyezve.

Előkészületek

(elemek behelyezése)

1. Keresse meg az készülék oldalán található elemtartó rekesz ajtaját (D-ábra 2).

2. Ujjával nyomja felfelé az ajtót az elemtartó ajtajának kinyitásához és eltávolításához (E ábra 1 és 2).

3. Helyezzen be két AAA elemet, ügyelve arra, hogy az egyes elemek - és + végei az elemtartó rekesz belsejében megfelelő irányba mutassanak (E ábra 3).
4. Csúsztassa az akkumulátorfedél alján lévő tüskéket az elemtartó rekesz rovátkáiba.
5. Nyomja le az akkumulátor ajtaját, amíg a helyére nem pattan (E ábra 4).

Ha a készülék bekapcsolt állapotban van, az akkumulátor töltöttségi szintje a kijelzőablakon látható (C ábra 1).

LDM BEÁLLÍTÁSA

Szerszám bekapcsolása

Kattintson az On (Be) gombra (A ábra 3) a szerszám bekapcsolásához.

Referencia hely megváltoztatása

Az eszköz meg fogja mérni a távolságot az eszköz aljától (F ábra 1) vagy tetejétől (F ábra 2) a falig vagy a tárgyig.

1. Tartsa lenyomva 3 másodpercig a fogaskerék gombot (A ábra 4). A mérési referencia hely ikon (C ábra 5) villogni fog a kijelzön.
2. A referencia hely megváltoztatásához nyomja meg újra a fogaskerék gombot.
3. Nyomja meg az On (Be) gombot (A ábra 3) a referencia hely megerősítéséhez.

A mértékegység módosítása

Az aktuális mérési érték rögzítése után (ha a készülék nem folyamatos mérési üzemmódban van) megváltoztathatja a mértékegységet tizedes láb (6,21 láb) mértékegységről tört láb (6'02"9/16) mértékegységre, tört láb mértékegységet méterre (1,894 m), métert hüvelykre (74 9/16 in) vagy hüvelyket tizedes lábra.

- A mértékegység megváltoztatásához tartsa lenyomva a fogaskerék gombot (A ábra 4) három másodpercig az egységek menübe való belépéshez. Nyomja meg az On (Be) gombot a referencia hely megerősítéséhez. A megerősítést követően megjelenik az aktuális mértékegység, a váltáshoz nyomja meg a fogaskereket, a megerősítéshez pedig az On (Be) gombot.

HASZNÁLAT

Faltól vagy tárgytól való távolság mérése

1. Irányítsa a lézert (A ábra 1) arra a falra vagy objektumra, aminek a távolságát szeretné megmérni (F ábra).
2. Nyomja meg az On (Be) gombot (A ábra 3) a szerszám és a fal vagy tárgy közötti távolság méréséhez. A referencia hely és/vagy mértékegység módosításához lásd az LDM beállítása című részt.
3. A kijelzőablak aljáról (A ábra, 2) olvassa le az aktuális mérési értéket (C ábra, 3), amely a készülék mozgatása közben folyamatosan változni fog.

A mérés rögzítéséhez kattintson az On (Be) opcióra. Egy másik mérés rögzítéséhez kattintson újra az On (Be) opcióra. Ezután ismételje meg az 1-3. lépést.

Területmérés

A készülékkel megmérhető egy fal, padló vagy objektum területe.

1. Nyomja meg a fogaskerék gombot (A ábra, 4) egyszer a terület ikon (B ábra 1) megjelenítéséhez a kijelzőablakon (A ábra, 2).

Mérje le a hosszúságot.

1. Helyezze a készüléket a céltárgy egyik végére és irányítsa úgy a lézerpontot, hogy az végigérjen a hosszúság mentén. (A G ábra 1 mutatja, hova kell helyezni a szerszámot, ha a szerszám tetejétől mér.)

2. Nyomja meg az On (Be) gombot, ekkor a hosszúság mért értéke láthatóvá válik a kijelzőablak első sorában.

Mérje le a szélességet.

1. Irányítsa a készülék tetejét a céltárgy (fal, padló vagy objektum) egyik oldalára.
2. Helyezze a készüléket a céltárgy egyik végére és irányítsa úgy a lézerpontot, hogy az végigérjen a szélesség mentén. (A (G ábra 2) mutatja, hova kell helyezni a szerszámot, ha a szerszám tetejétől mér.)
3. Nyomja meg az ON (Bekapcsolás) gombot, ekkor a szélesség mért értéke láthatóvá válik a kijelzőablak tetején.

A terület mért értéke a kijelzőablak aljáról olvasható le (C ábra, 3).

Térfogatmérés

A készülékkel megmérhető egy szoba vagy objektum térfogata.

1. Nyomja meg a fogaskerék gombot (A ábra, 4) háromszor a térfogat ikon megjelenítéséhez a kijelzőablakon (E ábra, 3).

Mérje le a szélességet.

1. Irányítsa a készülék tetejét a céltárgy (szoba vagy objektum) egyik oldalára.
2. Helyezze a készüléket a céltárgy egyik végére és irányítsa úgy a lézerpontot, hogy az végigérjen a szélesség mentén. (A (H ábra 1) mutatja, hova kell helyezni a szerszámot, ha a szerszám tetejétől mér.)
3. Nyomja meg a szélesség mért értékének megjelenítéséhez a kijelzőablak tetején.

Mérje le a hosszúságot.

1. Helyezze a készüléket a céltárgy egyik végére és irányítsa úgy a lézerpontot, hogy az végigérjen a hosszúság mentén. (A (H ábra 2) mutatja, hova kell helyezni a szerszámot, ha a szerszám tetejétől mér.)

2. Nyomja meg az ON (Bekapcsolás) gombot, ekkor a hosszúság mért értéke láthatóvá válik a kijelzőablak második sorában.

Mérje le a magasságot.

1. Helyezze a készüléket a céltárgy egyik végére és irányítsa úgy a lézerpontot, hogy az végigérjen a magasság mentén. (A H ábra 3 mutatja, hova kell helyezni a szerszámot, ha a szerszám aljától mér.)
2. Nyomja meg az On (Be) gombot, ekkor a magasság mért értéke láthatóvá válik a kijelzőablak harmadik sorában.

A térfogat mért értéke a kijelzőablak aljáról olvasható le (C ábra, 3).

Mérések hozzáadása

Összeadhatja a két mérést, hogy megkapja a két távolság teljes mérését.

1. Nyomja meg a fogaskerék gombot (A ábra, 4) a hozzáadás ikon megjelenítéséhez a kijelzőablakon ábra, 4).
2. Nyomja meg az On (Be) gombot (A ábra 3) a szerszám és a fal vagy tárgy közötti távolság méréséhez.
3. Nyomja meg az On (Be) gombot az első mérés rögzítéséhez a felső sorban.
4. Irányítsa a lézert (A. ábra 1) a következő fal vagy tárgy felé.
5. Nyomja meg az On (Be) gombot a második mérés rögzítéséhez a középvonalon.
6. A két mérés összege a kijelzőablak alján (C ábra, 3) olvasható le.

Mérések kivonása

Kivonhatja az egyik mérést a másikból.

1. Nyomja meg a fogaskerék gombot (A ábra, 4) a kivonás ikon megjelenítéséhez a kijelzőablakon (C ábra, 3).
2. Irányítsa a készülék tetején lévő lézert (A ábra, 1) arra a falra vagy objektumra, aminek a távolságát szeretné megmérni.
3. Nyomja meg az On (Be) gombot (A ábra 3) a szerszám és a fal vagy tárgy közötti távolság méréséhez.
4. Nyomja meg az On (Be) gombot az első mérés rögzítéséhez a felső sorban.
5. Irányítsa a lézert a szerszám tetején a következő fal vagy tárgy felé.
6. Nyomja meg az On (Be) gombot a második mérés rögzítéséhez a középvonalon.
7. A két mérés különbsége a kijelzőablak aljáról olvasható le (C ábra, 3). MEGJEGYZÉS: Ha a második mérés nagyobb, mint az első: Negatív szám esetén az IC 601 jelenik meg. Kérjük, váltson mérési pontokat, hogy az első mérés nagyobb legyen, mint a második.

A készülék kikapcsolása

A készülék az alábbi módokon kapcsolható ki:

- Tartsa benyomva az On (Be) gombot (A ábra 3) több másodpercig (amíg a kijelzőablak tartalma kitörlődik).

- Ha 180 másodpercen keresztül nem használja, a készülék automatikusan kikapcsol.

Korlátozott garancia

A Stanley (2) éves garanciát vállal erre a termékre az anyag- és kivitelezési hiányosságok esetére. Ez a KORLÁTOZOTT GARANCIA nem vonatkozik azokra a termékekre, amelyeket helytelenül használtak, megváltoztattak, javítottak vagy visszaéltek velük. Kérjük, további információkért vagy visszaküldési utasításokért hívja a 800-262-2161-es telefonszámot. Hacsak másként nem jelezzük, a Stanley költségmentesen javítja meg a hibásnak talált Stanley-termékeket, beleértve az alkatrészeket és a munkadíjat, vagy a Stanley választása szerint az ilyen eszközöket kicserélik, vagy a hibásért cserébe visszatérítik a vételárat, levonva az értékcsökkenés összegét. EZ A KORLÁTOZOTT JÓTÁLLÁS KIZÁRJA AZ ÖSSZES VÉLETLENSZERÜ VAGY KÖVETKEZMÉNYES KÁRT. Egyes államok nem engedélyezik a véletlenszerű vagy következményes károk kizárását vagy korlátozását, ezért lehet, hogy ezek a korlátozások nem vonatkoznak Önre. Ez a KORLÁTOZOTT ÉLETTARTAM GARANCIA konkrét törvényes jogokat biztosít Önnek, amelyek államonként eltérőek lehetnek. A garancia mellett a STANLEY lézerekre a következők vonatkoznak: 30 napos pénzvisszafizetési garancia. Ha bármilyen okból nem teljesen elégedett a STANLEY lézer teljesítményével, a vásárlástól számított 30 napon belül visszaküldheti azt a vásárlási nyugtával a vételár teljes visszatérítéséhez.

Környezetvédelem

Elkülönített gyűjtés. Az ezzel a szimbólummal jelölt termékek és elemek nem dobhatók ki a normal háztartási hulladékkal együtt.

A termékek és elemek olyan anyagokat tartalmaznak, amelyek visszanyerhetők vagy újrahasznosíthatók, csökkentve ezzel a nyersanyagok iránti keresletet. Kérjük, az elektromos termékeket és elemeket a helyi előírásoknak megfelelően hasznosítsa újra. További információk a www.2helpU.com oldalon érhetők el.

Akkumulátorok

• Az elemek megsemmisítésekor gondoljon a környezetvédelemre.
• Érdeklődjön a helyi hatóságoktól az elemek környezetbarát megsemmisítésének lehetőségeiről.

Hibakódok

Amennyiben a kijelzőablakon egy kódszám kíséretében az INFO felirat látható, végezze el az adott kódhoz tartozó javító intézkedést.

Kód Megnevezés Javító intézkedés
IC101 A fogadott jel túl magas A cél túlságosan visszaveri a fényt. Használja a céllemezt, vagy változtassa meg a célerület felületét.
IC201 Túl sok háttérfény Csökkentse a háttérvilágítást a célerületen.
IC302 A hőmérséklet tartományon kívül esik	Hagyja a készüléket felmelegedni vagy lehűlni, és ismételje meg a mérést
IC303 A távolság nincs a tartományban, vagy a jel túl alacsony	Állítsa be a tartományt, tartományon belül változtassa meg a célfelületet
IC401 Az akkumulátor túl alacsony a mérésekhez	Töltse fel az elemet, vagy cserélje ki az elemeket, ha nem tölthetők újra
IC505 Hardverhiba Kapcsolja többször ki és be a készüléket. Ha a probléma továbbra is fennáll, vigye vissza a készüléket a szervizközpontba vagy a forgalmazóhoz.
IC601 Negatív szám Mérjen előbb nagyobb távolságot, majd a rövidebbet, hogy pozitív eredményt kapjon
IC604 Érvénytelen mérés a számításhoz	Mérje újra a távolságokat, az átfogónak nagyobbnak kell lennie, mint a háromszög oldalai

Műszaki adatok

Hatótávolság 0,2 - 20 m
Mérési pontosság ± 3 mm*
Felbontás** 1 mm**
Lézerosztály 2. osztály (IEC/EN60825-1: 2014. ÁBRA)
Lézer típusa ≤ 1,0 mW, 620-690 nm mellett
Háttérvilágítás automatikus kikapcsolása 20 mp után
Lézer 120 mp után
A készülék automatikus kikapcsolása 180 mp után
Folyamatos mérés lgen
Terület/térfogat lgen
Elem élettartam (2 x AAA) Max. 3000 mérés
Méretek (Ma x Mé x Szé) 120 x 48,5 x 26 mm
Súly (elemekkel) 100 g
Tárolási hőmérséklet-tartomány -10 °C ~ +60 °C
Működési hőmérséklet-tartomány	0 °C ~ +40 °C
A *mérés pontossága a mindenkori körülményektől függ:Kedvező körülmények (jó célfelület, gyenge háttérvilágítás és megfelelő szobahőmérséklet) között akár 10 m is lehet.10 m-nél nagyobb távolságon a mérési hiba méterenként ±0,1 mm-rel emelkedhet.Kedvezötlen körülmények (nem megfelelő célfelület, erős háttérvilágítás, az üzemi hőmérséklet a hőmérséklet-tartomány felső vagy alsó határán van) között a mérési tartomány csökken és a pontosság 10 m alatti távolság esetén ± 6 mm-rel emelkedhet. 10 m-nél nagyobb távolságon a mérési hiba méterenként ±0,25 mm-rel emelkedhet.**A felbontás a legfinomabb látható mérés. Hüvelykben ez 1/16". Milliméterben pedig 1 mm.
