Terméktípus	Lézeres távolságmérő
Márka	Stanley
Modell	STHT77666
Méretek (M x Mé x Sz)	62 x 17,5 x 32 mm
Tömeg	31,75 g
Tápellátás	USB-n keresztül tölthető akkumulátor
Mérési tartomány	16,5 cm - 12 m
Pontosság	±6 mm (normális esetben)
Kijelző felbontása	1 mm vagy 1/16 hüvelyk
Lézerosztály	2. osztály (IEC/EN60825-1:2014)
Lézer hullámhossz	620-690 nm, ≤1,0 mW
Automatikus kikapcsolás	120 másodperc után
Akkumulátor üzemidő	Akár 3000 mérés vagy 30 nap
Védettségi fokozat	IP54
Üzemi hőmérséklet	0°C és +40°C között
Tárolási hőmérséklet	-10°C és +60°C között
Garancia	Lásd: www.2helpU.com
Fő funkciók	Távolságmérés, mértékegység váltás (m, ft, in), automatikus kikapcsolás
Biztonság	2. osztályú lézer - ne nézzen közvetlenül a nyalábba
Karbantartás és tisztítás	Tiszta, száraz ruhával tisztítsa. Ne használjon oldószereket.

Gyakran ismételt kérdések - STHT77666 STANLEY

Hogyan kapcsoljuk be a STHT77666 távolságmérő?

Nyomja meg a bekapcsoló gombot (A. ábra 3. jelölés) a készülék bekapcsolásához. Egy piros lézerpont jelenik meg a célponton.

Hogyan változtassuk meg a mértékegységet?

Tartsa lenyomva a mértékegység gombot, amíg a kívánt egység megjelenik (kb. 3 másodperc). Elérhető egységek: méter, láb (tizedes vagy tört) és hüvelyk.

Mit tegyünk, ha a készülék nem kapcsol be?

Ellenőrizze, hogy az akkumulátor fel van-e töltve. Csatlakoztassa a mellékelt USB-kábelt, és töltse fel teljesen az akkumulátort (kb. 2,5 óra). Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot az ügyfélszolgálattal.

Hogyan mérjünk távolságot?

Irányítsa a lézert a célpontra, kapcsolja be a készüléket, majd nyomja meg a készülék alján található mérés gombot. Az eredmény megjelenik a kijelzőn.

Milyen pontosságú a távolságmérő?

A pontosság ±6 mm normál körülmények között, 9 méterig. Ezen túl a pontosság a környezeti feltételektől függően változhat.

A készülék magától kikapcsol, ez normális?

Igen, az automatikus kikapcsolás 120 másodperc inaktivitás után aktiválódik az akkumulátor kímélése érdekében. Manuálisan is kikapcsolhatja a gomb 5 másodperces lenyomásával.

Hogyan töltsük fel az akkumulátort?

Nyissa ki a készülék oldalán lévő csatlakozó fedelét, csatlakoztassa az USB-kábel (kis végét) a csatlakozóba, a másik végét pedig egy számítógéphez vagy USB-adapterhez. A teljes feltöltés kb. 2,5 órát vesz igénybe.

Használhatom a távolságmérőt kültéren?

Igen, az IP54 védettségi fokozat védi a portól és vízsugártól. Azonban a hatótávolság és a pontosság csökkenhet erős napsütésben vagy visszaverő felületeken.

Mit tegyünk, ha a lézer gyenge vagy nem kapcsol be?

Ellenőrizze az akkumulátor töltöttségi szintjét. Szükség esetén töltse fel. Ha a probléma továbbra is fennáll, a lézer meghibásodhatott; vegye fel a kapcsolatot a vevőszolgálattal.

Hogyan töröljük az utolsó mérést?

Nyomja meg a törlés gombot () az előző mérés törléséhez. Ezután új mérést végezhet.

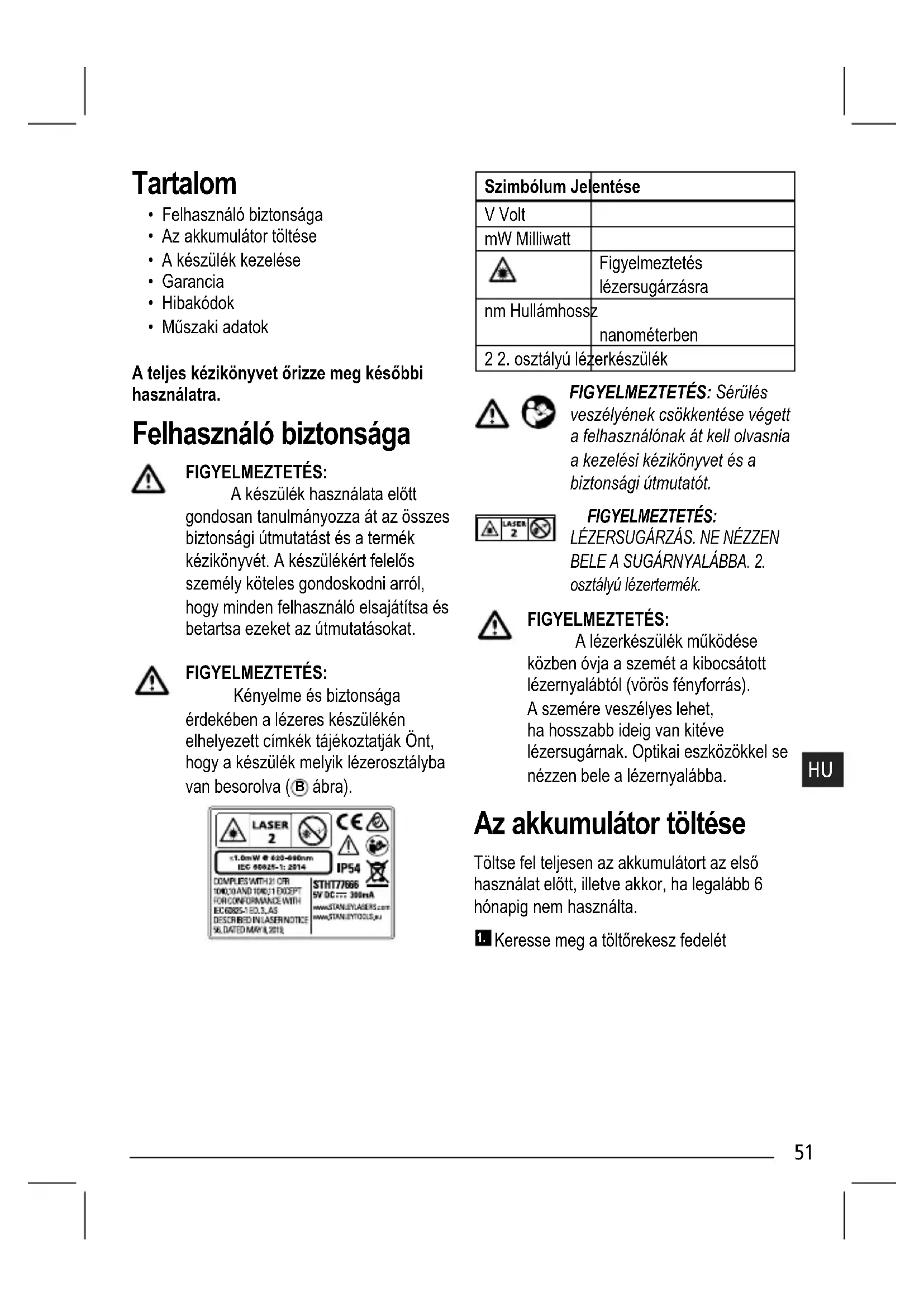

HASZNÁLATI ÚTMUTATÓ STHT77666 STANLEY

• Felhasználó biztonsága
- Az akkumulátor töltése
• A készülék kezelése
- Garancia
- Hibakódok
- Műszaki adatok

A teljes kézikönyvet örizze meg későbbi használatra.

Felhasználó biztonsága

FIGYELMEZTETÉS:

A készülék használata előtt gondosan tanulmányozza át az összes biztonsági útmutatást és a termék kézikönyvét. A készülékért felelős személy köteles gondoskodni arról, hogy minden felhasználó elsajátítsa és betartsa ezeket az útmutatásokat.

FIGYELMEZTETÉS:

Kényelme és biztonsága érdekében a lézeres készülékén elhelyezett címkék tájékoztatják Önt, hogy a készülék melyik lézerosztályba van besorolva (B ábra).

LASER 2 ≤1.0mW @ 620-950nm IEC 90825-1: 2014 IP54 COMPLIES WITH 31 CFR 1040,10 AND 1040,11 DECEPT FOR CONFORMANCE WITH IEC 60825-1 ED.3, AS DESCRIBED IN LASER NOTICE 96. DATED MAY 8, 2018 STHT77666 SV DC: 300mA www.STANLEYLASERS.com www.STANLEYTOOLS.pu

Szimbólum Jelentése
V Volt
mW Milliwatt
	Figyelmeztetés lézersugárzásra
nm Hullámhossz	nanométerben
2 2. osztályú lézerkészülék

FIGYELMEZTETÉS: Sérülés veszélyének csökkentése végett a felhasználónak át kell olvasnia a kezelési kézikönyvet és a biztonsági útmutatót.

FIGYELMEZTETÉS: LÉZERSUGÁRZÁS. NE NÉZZEN BELE A SUGÁRNYALÁBBA. 2. osztályú lézertermék.

FIGYELMEZTETÉS:

A lézerkészülék működése közben óvja a szemét a kibocsátott lézernyalábtól (vörös fényforrás). A szemére veszélyes lehet, ha hosszabb ideig van kitéve lézersugárnak. Optikai eszközökkel se nézzen bele a lézernyalábbba.

Az akkumulátor töltése

Töltse fel teljesen az akkumulátort az első használat előtt, illetve akkor, ha legalább 6 hónapig nem használta.

1. Keresse meg a töltörekesz fedelét

a készülék hátoldalán (A ábra 4).

1. Az ujjával finoman húzza lefelé a rekesz fedelét (c ábra 1).
2. Az USB töltőkábel kisebbik végét illessze a készülék oldalán lévő bemenetre, ügyelve arra, hogy a kábel lapos oldala a bemenet lapos oldalára kerüljön (© ábra ②).
3. Dugaszolja a kábel USB végét egy számítógépbe vagy USB tápforrásba (C ábra 3).
4. Várjon kb. 2,5 órát, amíg az akkumulátor teljesen feltöltődik, majd húzza ki az USB töltőkábelt.

Amikor a készülék be van kapcsolva, az akkumulátor töltöttségi szintje megjelenik a kijelző ablakban (D ábra 1).

A készülék kezelése

1. Irányítsa a készülék tetejénél lévő lézert (A ábra ①) a fal felé, amelynek a távolságát meg szeretné mérni (E ábra ①).
2. A gombbal (A ábra 3) kapcsolja be a készüléket, és jelenítse meg a lézerpontot a falon (E ábra 1).
3. Amikor a készülék alja a faltól a megfelelő távolságra van helyezve, nyomja meg a gombot, és olvassa le a mérési eredményt (E ábra 2).
4. A mérési eredményt a kijelző ablakban látja (D ábra ③).

Mértékegység váltása

Az aktuális mérés elvégzése után átállíthatja a mértékegységet decimális lábról (6,21 láb) vegyes számmal kifejezett lábra (6'02"9/16), a vegyes számmal kifejezett lábat méterre

(1,894 m), a métert hüvelykre (74 9/16 hüvelyk) vagy a hüvelyket decimális lábra.

A mértékegység átállításához tartsa lenyomva a gombot, amíg meg nem jelenik az új mértékegység (ez 4 másodpercig tart).

TARTSA SZEM ELÖTT: Ha a mértékegység átállítása után is lenyomva tartja a gombot, a készülék kikapcsol.

Új mérés

Ha új mérést szeretne végezni, nyomja meg a gombot.

• Az előző mérési eredmény (D ábra 2) törlödik a kijelző ablakból.
• Amikor az új aktuális mérést szeretné elvégezni, nyomja meg a gombot.

A készülék kikapcsolása

A készülék az alábbi módok bármelyikén kapcsolható ki:

• A mérés után nyomja le, és tartsa lenyomva a gombot 6 másodpercig (amíg a kijelző ablak üressé nem válik).
• A készülék automatikusan kikapcsol, ha 120 másodpercig nem használják.

Garancia

A garanciára vonatkozó legfrissebb tájékoztatásért látogasson el a www.2helpU.com honlapra.

A készülék élettartamának lejárta után

NE a háztartási hulladékkal együtt selejtezze ki ezt a terméket.

MINDIG a helyi előírásoknak megfelelően ártalmatlanítsa a telepeket.

KÉRJÜK, a helyi rendelkezések értelmében gondoskodjon az elektromos és elektronikus hulladékok begyűjtéséről és ártalmatlanításáról a WEEE (elektromos és elektronikus berendezések hulladékairól szóló) irányelys szerint.

HU

Műszaki adatok

Hatótávolság 16,5 cm – 12 m
Mérési pontosság* Általában ± 6 mm
Felbontás** 1 mm**
Lézerosztály 2. osztály (IEC/EN60825-1)	2014)
Lézernyaláb hullámhossza ≤ 1,0 mW @	620-690 nm
Automatikus kikapcsolás 120 mp után
Akkumulátor üzemideje 3000 mérés	vagy 30 nap (ha a készüléket nem használják)
Méretek (magasság x mélység x szélesség)	62 x 17,5 x 32 mm
Súly 31,75 g
Védelmi osztály IP54
Tárolási hőmérséklet-tartomány -10 °C –	+60 °C
Üzemi hőmérséklet-tartomány 0 °C – +40 °C
* A mérési pontosság az aktuális körülményektől függ. Kedvező körülmények között (jó célfelület és szobahőmérséklet) 9 m-ig. ** Felbontás: a látható legfinomabb mérés. Hüvelykben: 1/16". Milliméterben: 1 mm.
