STHT77666 - Afstandsmeter STANLEY - Gratis gebruiksaanwijzing en handleiding

Producttype	Lasermeter
Merk	Stanley
Model	STHT77666
Afmetingen (H x D x B)	62 x 17,5 x 32 mm
Gewicht	31,75 g
Voeding	Oplaadbare batterij via USB
Meetbereik	16,5 cm tot 12 m
Nauwkeurigheid	±6 mm (normaliter)
Weergave resolutie	1 mm of 1/16 inch
Laserklasse	Klasse 2 (IEC/EN60825-1:2014)
Lasergolflengte	620-690 nm, ≤1,0 mW
Automatische uitschakeling	Na 120 seconden
Batterijduur	Tot 3000 metingen of 30 dagen
Beschermingsgraad	IP54
Bedrijfstemperatuur	0°C tot +40°C
Opslagtemperatuur	-10°C tot +60°C
Garantie	Raadpleeg www.2helpU.com
Belangrijkste functies	Afstandsmeting, eenheidswijziging (m, ft, in), automatische uitschakeling
Veiligheid	Laserklasse 2 - niet direct in de straal kijken
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen oplosmiddelen.

Veelgestelde vragen - STHT77666 STANLEY

Hoe zet ik de lasermeter STHT77666 aan?

Druk op de aan/uit-knop (zie Figuur A 3) om het apparaat in te schakelen. Er verschijnt een rode laserpunt op het doel.

Hoe verander ik de meeteenheid?

Houd de eenheid-knop ingedrukt tot de gewenste eenheid verschijnt (ongeveer 3 seconden). Beschikbare eenheden: meters, voeten (decimaal of fractioneel) en inches.

Wat te doen als het apparaat niet aangaat?

Controleer of de batterij is opgeladen. Sluit de meegeleverde USB-kabel aan en laad de batterij volledig op (ongeveer 2u30). Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe neem ik een afstandsmeting?

Richt de laser op het doel, zet het apparaat aan, druk op de meetknop onderaan het apparaat. Het resultaat verschijnt op het scherm.

Wat is de nauwkeurigheid van de lasermeter?

De nauwkeurigheid is ±6 mm onder normale omstandigheden, tot 9 meter. Daarboven kan de nauwkeurigheid variëren afhankelijk van de omgevingsomstandigheden.

Het apparaat schakelt zichzelf uit, is dat normaal?

Ja, de automatische uitschakeling wordt geactiveerd na 120 seconden inactiviteit om de batterij te sparen. U kunt ook handmatig uitschakelen door de knop 5 seconden ingedrukt te houden.

Hoe laad ik de batterij op?

Open het klepje van de aansluiting aan de zijkant van het apparaat, sluit de USB-kabel (kleine uiteinde) aan op de aansluiting en het andere uiteinde op een computer of USB-voeding. Het volledig opladen duurt ongeveer 2u30.

Kan ik de lasermeter buitenshuis gebruiken?

Ja, de IP54-bescherming beschermt tegen stof en spatwater. Echter, het bereik en de nauwkeurigheid kunnen verminderen bij fel zonlicht of reflecterende oppervlakken.

Wat te doen als de laser zwak is of niet aangaat?

Controleer het batterijniveau. Laad op indien nodig. Als het probleem aanhoudt, kan de laser defect zijn; neem contact op met de klantendienst.

Hoe wis ik de laatste meting?

Druk op de wis-knop () om de vorige meting te verwijderen. U kunt dan een nieuwe meting verrichten.

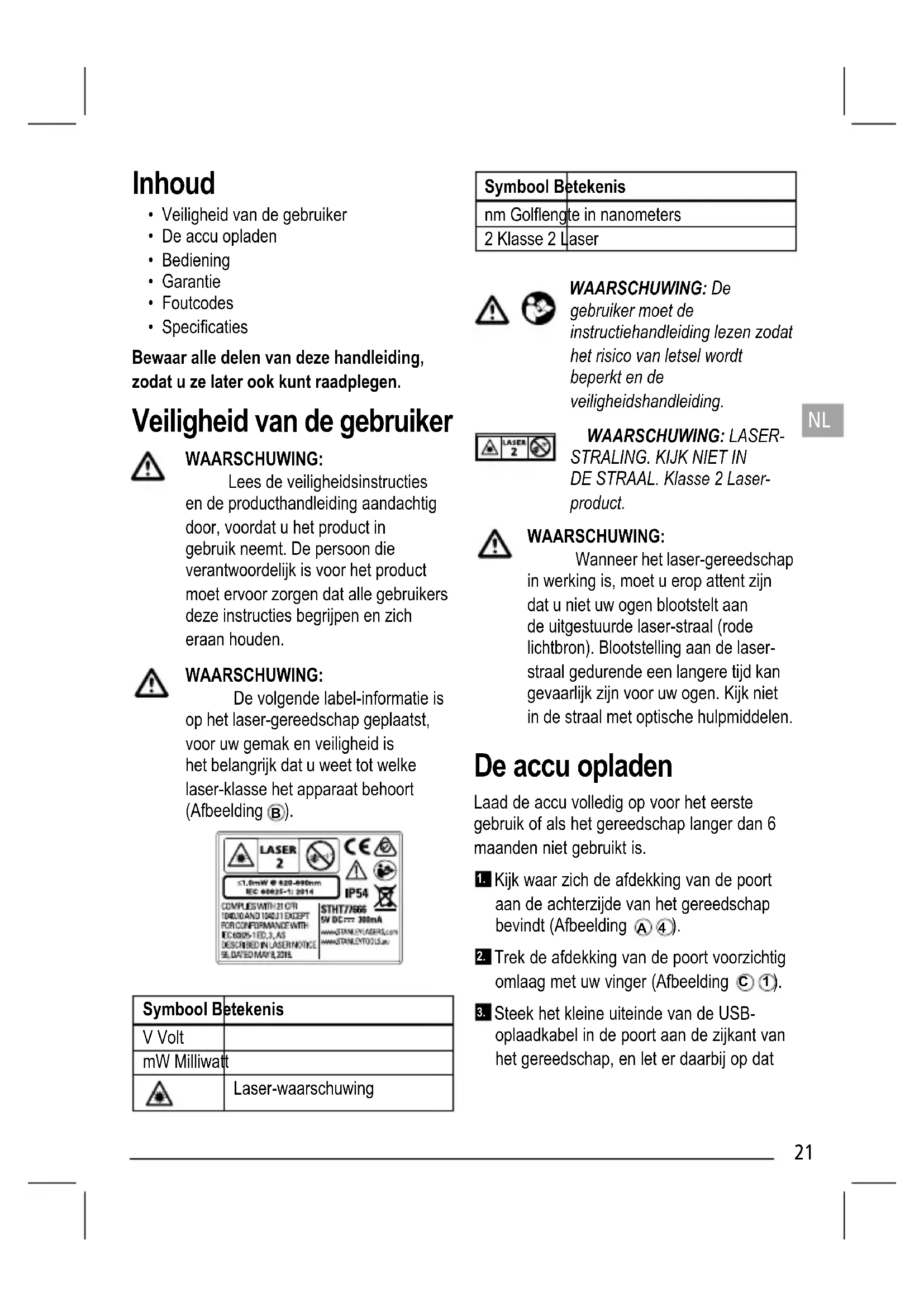

GEBRUIKSAANWIJZING STHT77666 STANLEY

• Veiligheid van de gebruiker
• De accu opladen
• Bediening
• Garantie
• Foutcodes
• Specifications

Bewaar alle delen van deze handleiding, zodat u ze later ook kunt raadplegen.

Veiligheid van de gebruiker

WAARSCHUWING:

Lees de veiligheidsinstructies en de producthandleiding aandachtig door, voordat u het product in gebruik neemt. De persoon die verantwoordelijk is voor het product moet ervoor zorgen dat alle gebruikers deze instructies begrijpen en zich eraan houden.

WAARSCHUWING:

De volgende label-informatie is op het laser-gereedschap geplaatst, voor uw gemak en veiligheid is het belangrijk dat u weet tot welke laser-klasse het apparaat behoort (Afbeelding B).

LASER 2 ST.0mW @ 820-890nm IEC 60825-1: 2014 COMPLIES WITH 21 CFR 1040.00 AND 1040.11 EXCEPT FOR CONFORMANCE WITH IEC 60825-1 ED.3, AS DESBRIED IN LASER NOTICE 56, DATED MAY 8, 2015. STHT7/666 5V DC === 300mA www.STANLEYLASERS.com www.STANLEYTOOLS.au

Symbool Betekenis
V Volt
mW Milliwatt
	Laser-waarschuwing

Symbool Betekenis

nm Golflengte in nanometers

2 Klasse 2 Laser

WAARSCHUWING: De

gebruiker moet de instructiehandleiding lezen zodat het risico van letsel wordt beperkt en de veiligheidshandleiding.

WAARSCHUWING: LASER-STRALING. KIJK NIET IN DE STRAAL. Klasse 2 Laser-product.

WAARSCHUWING:

Wanneer het laser-gereedschap in werking is, moet u erop attent zijn dat u niet uw ogen blootstelt aan de uitgestuurde laser-straal (rode lichtbron). Blootstelling aan de laser-straal gedurende een langere tijd kan gevaarlijk zijn voor uw ogen. Kijk niet in de straal met optische hulpmiddelen.

De accu opladen

Laad de accu volledig op voor het eerste gebruik of als het gereedschap langer dan 6 maanden niet gebruikt is.

1. Kijk waar zich de afdekking van de poort aan de achterzijde van het gereedschap bevindt (Afbeelding A 4).
2. Trek de afdekking van de poort voorzichtig omlaag met uw vinger (Afbeelding ⓒ 1).
3. Steek het kleine uiteinde van de USB-oplaadkabel in de poort aan de zijkant van het gereedschap, en let er daarbij op dat

u de platte zijde van de kabel in de platte zijde van de poort steekt (Afbeelding © ②).

1. Steek het USB-uiteinde van de kabel in een USB-poort van een computer of een USB-uitgang (Afbeelding Ⓒ 3).
2. Geef de accu ongeveer 2,5 uur de tijd om volledig op te laden en koppel dan de USB-laadkabel los.

NL

Wanneer het gereedschap is ingeschakeld (ON), wordt het laadniveau van de batterijen weergegeven in het display-venster (Afbeelding D 1).

Bediening

1. U kunt de afstand tot een wand meten door de laser aan de bovenzijde van het gereedschap (Afbeelding A ①) op de wand te richten (Afbeelding E ①).
2. Schakel het gereedschap in door op (Afbeelding A 3) te klikken en een projecteer een laserpunt op de wand (Afbeelding E 1).
3. Wanneer u de onderzijde van het gereedschap op de juiste afstand van de wand plaatst, klik dan op 📆 en voer de meting uit (Afbeelding Ⓔ 2).
4. Geef de meting op het display-venster weer (Afbeelding ③).

Een andere meeteenheid kiezen

Wanneer de actuele meting is vastgelegd, kunt u de meeteenheid veranderen van decimale voeten (6,21 ft) in fractionele voeten (6'02"9/16), fractionele voeten in meters (1,894 m), meters in inches (74 9/16 in), of inches in decimale voeten.

U kunt een andere meeteenheid kiezen door in te drukken en ingedrukt te houden tot u de meting ziet veranderen (3 seconden).

OPMERKING: Als u ook nadat de meeteenheid is veranderd ingedrukt blijft houden, wordt het gereedschap uitgeschakeld.

Opnieuw meten

Klik op als u een nieuwe meting moet uitvoeren.

• De vorige meting (Afbeelding ②) wordt van het display-venster gewist.
• Wanneer u zover bent dat u de nieuwe meting wilt vastleggen, klik dan op

Het gereedschap uitschakelen

U kunt het gereedschap op deze manieren uitschakelen:

• Druk, nadat u de meting hebt uitgevoerd op 📁 en houd gedurende 5 seconden ingedrukt (tot het display-venster wordt gewist).
• Als u het gereedschap 120 seconden lang niet gebruikt, schakelt het zichzelf uit.

Garantie

Ga naar www.2helpU.com voor de laatste nieuwe informatie over de garantie.

Einde levensduur

Gooi dit product NIET weg met het

huishoudafval.

Bied batterijen ALTIJD volgens de plaatselijk voor afvalverwerking geldende regels aan.

WIJ VERZOEKEN U TE RECYCLEN volgens ter plaatse voor inzameling en verwerking van elektrisch en elektronisch afval geldende voorschriften (AEEA-richtlijn).

NL

Specifications

Bereik 16.5 cm tot 12 m
Meetnauwkeurigheid* Typisch ± 6mm*
Resolutie** 1 mm**
Laser-klasse Klasse 2 (IEC/EN60825-1: 2014)
Laser-golflengte ≤ 1,0 mW @ 620 - 690 nm
Automatische uitschakeling Na 120 sec.
Levensduur accu Tot 3000 metingen	of 30 dagen (als het gereedschap niet wordt gebruikt)
Afmeting (H x D x B) 62 x 17,5 x 32mm
Gewicht 31,75 gr
IP-certificering IP54
Bereik opslagtemperatuur -10°C ~ +60°C
Bereik bedrijfstemperatuur 0°C ~ +40°C
* Meetnauwkeurigheid* is afhankelijk van de actuele omstandigheden. Onder gunstige omstandigheden (goed richtoppervlak en kamertemperatuur) tot 9 m. ** Resolutie is de nauwkeurigste meting die u kunt zien. In inch is dat 1/16". In mm is dat 1mm.
