STHT77666 - Atstumo matuoklis STANLEY - Nemokama naudojimo instrukcija

Gaminio tipas	Lazerinis nuotoliamatis
Prekės ženklas	Stanley
Modelis	STHT77666
Matmenys (A x G x P)	62 x 17,5 x 32 mm
Svoris	31,75 g
Maitinimas	Įkraunama baterija per USB
Matavimo nuotolis	16,5 cm iki 12 m
Tikslumas	±6 mm (paprastai)
Ekrano skiriamoji geba	1 mm arba 1/16 colio
Lazerio klasė	2 klasė (IEC/EN60825-1:2014)
Lazerio bangos ilgis	620-690 nm, ≤1,0 mW
Automatinis išjungimas	Po 120 sekundžių
Baterijos veikimo trukmė	Iki 3 000 matavimų arba 30 dienų
Apsaugos klasė	IP54
Veikimo temperatūra	0°C iki +40°C
Laikymo temperatūra	-10°C iki +60°C
Garantija	Žr. www.2helpU.com
Pagrindinės funkcijos	Atstumo matavimas, vienetų keitimas (m, ft, in), automatinis išjungimas
Sauga	2 klasės lazeris - nežiūrėti tiesiai į spindulį
Priežiūra ir valymas	Valykite minkšta, sausa šluoste. Nenaudokite tirpiklių.

Dažnai užduodami klausimai - STHT77666 STANLEY

Kaip įjungti nuotoliamatį STHT77666?

Paspauskite maitinimo mygtuką (žr. A 3 pav.), kad įjungtumėte prietaisą. Ant taikinio atsiras raudonas lazerio taškas.

Kaip pakeisti matavimo vienetą?

Palaikykite nuspaudę vieneto mygtuką, kol ekrane pasirodys norimas vienetas (apie 3 sekundes). Galimi vienetai: metrai, pėdos (dešimtainės arba trupmeninės) ir coliai.

Ką daryti, jei prietaisas neįsijungia?

Patikrinkite, ar baterija įkrauta. Prijunkite pateiktą USB kabelį ir visiškai įkraukite bateriją (apie 2,5 val.). Jei problema išlieka, kreipkitės į klientų aptarnavimo tarnybą.

Kaip atlikti atstumo matavimą?

Nukreipkite lazerį į taikinį, įjunkite prietaisą, tada paspauskite matavimo mygtuką, esantį prietaiso apačioje. Rezultatas rodomas ekrane.

Koks yra nuotoliamačio tikslumas?

Tikslumas yra ±6 mm normaliomis sąlygomis iki 9 metrų. Viršijus šį atstumą, tikslumas gali keistis priklausomai nuo aplinkos sąlygų.

Prietaisas išsijungia pats, ar tai normalu?

Taip, automatinis išjungimas įjungiamas po 120 neveikimo sekundžių, siekiant taupyti bateriją. Taip pat galite išjungti rankiniu būdu, 5 sekundes laikydami nuspaudę mygtuką.

Kaip įkrauti bateriją?

Atidarykite kištuko dangtelį prietaiso šone, prijunkite USB kabelį (mažąjį galą) į kištuką, o kitą galą į kompiuterį ar USB adapterį. Visiškai įkrauti užtrunka apie 2,5 val.

Ar galiu naudoti nuotoliamatį lauke?

Taip, IP54 apsauga saugo nuo dulkių ir vandens purslų. Tačiau atstumas ir tikslumas gali sumažėti tiesioginėje saulės šviesoje ar ant atspindinčių paviršių.

Ką daryti, jei lazeris silpnas arba neįsijungia?

Patikrinkite baterijos lygį. Jei reikia, įkraukite. Jei problema išlieka, lazeris gali būti sugedęs; kreipkitės į techninės priežiūros tarnybą.

Kaip ištrinti paskutinį matavimą?

Paspauskite ištrinimo mygtuką (), kad pašalintumėte ankstesnį matavimą. Tada galite atlikti naują matavimą.

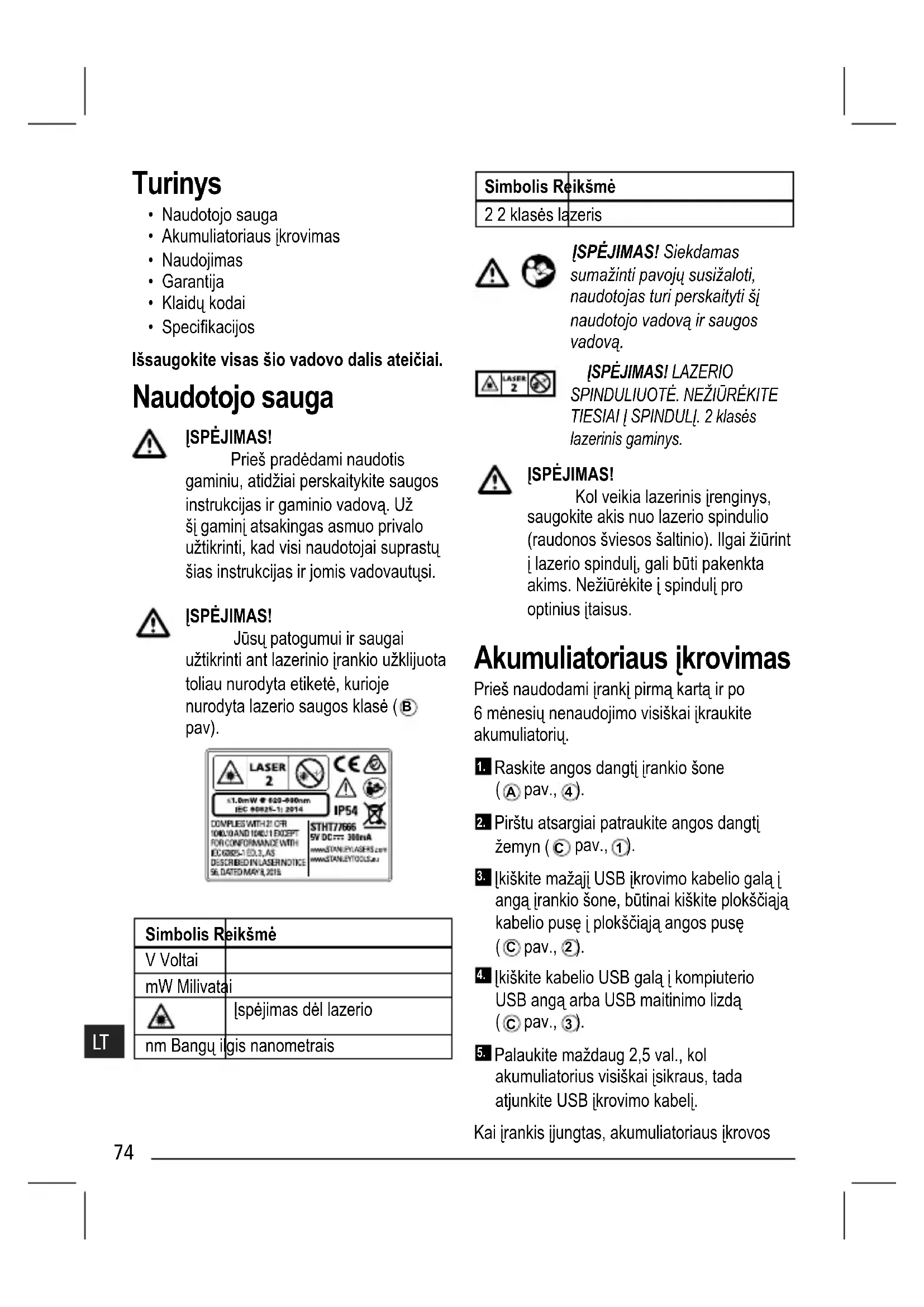

NAUDOJIMO INSTRUKCIJA STHT77666 STANLEY

• Naudotojo sauga
  • Akumuliatoriaus ikrovimas
• Naudojimas
• Garantija
• Klaidų kodai
• Specifikacijos

Išsaugokite visas šio vadovo dalis ateičiai.

Naudotojo sauga

ISPÈJIMAS!

Prieš pradėdami naudotis gaminiu, atidžiai perskaitykite saugos instrukcijas ir gaminio vadovą. Už šl gaminį atsakingas asmuo privalo užtikrinti, kad visi naudotojai suprastų šias instrukcijas ir jomis vadovautųsi.

ISPÈJIMAS!

Jūsų patogumui ir saugai užtikrinti ant lazerinio įrankio užklijuota toliau nurodyta etiketė, kurioje nurodyta lazerio saugos klasė (B pav).

LASER 2 ≤1.0mW @ 620-690nm IEC 08025-1: 2014 COMPLIES WITH 31 CFR 1040.10 AND 1040.11 EXCEPT FOR CONFORMANCE WITH IEC 08025-1 ED.3, AS DESCRIBED IN LASERNOTICE 56, DATED MAY 8, 2015. STHT77666 5V DC: 300mA www.STANLEYLASERS.com www.STANLEYTOOLS.eu

Simbolis Reikšmė
V Voltai
mW Milivatai
	lspėjimas dėl lazerio
nm Bangų ilgis nanometrais

LT

Simbolis Reikšmė

2 2 klasės lazeris

ISPÉJIMAS! Siekdamas sumažinti pavojų susižaloti, naudotojas turi perskaityti šį naudotojo vadovą ir saugos vadovą.

ISPÉJIMAS! LAZERIO SPINDULIUOTÉ. NEŽIÜRÉKITE TIESIAI | SPINDULl. 2 klasés lazerinis gaminys.

ISPÉJIMAS!

Kol veikia lazerinis įrenginys, saugokite akis nuo lazerio spindulio (raudonos šviesos šaltinio). Ilgai žiūrint į lazerio spindulį, gali būti pakenkta akims. Nežiūrėkite į spindulį pro optinius įtaisus.

Akumuliatoriaus ikrovimas

Prieš naudodami įrankį pirmą kartą ir po 6 mėnesių nenaudojimo visiškai įkraukite akumuliatorių.

1. Raskite angos dangtį įrankio šone (Ⓐ pav., ④).
2. Pirštu atsargiai patraukite angos dangtį žemyn ( © pav., ①).
3. Ikiškite mažaji USB ikrovimo kabelio galą i angą irankio šone, būtinai kiškite plokščiają kabelio pusę i plokščiają angos pusę (© pav., 2).
4. [kiškite kabelio USB galą i kompiuterio USB angą arba USB maitinimo lizdą (© pav., ③).
5. Palaukite maždaug 2,5 val., kol akumuliatorius visiškai jsikraus, tada atjunkite USB jkrovimo kabelj.

Kai įrankis įjungtas, akumuliatoriaus įkrovos

lygis rodomas ekrano lange (D pav., 1).

Naudojimas

1. Nukreipkite įrankio viršuje įmontuotą lazerį (A pav., ①) link sienos, atstumą iki kurios norite matuoti (E pav., ①).
2. Spustelėkite (A pav., 3), kad ijungtumėte įrankį, ant sienos bus rodomas lazerio taškas (E pav., 1).
3. Kai įrankio apačia yra tinkamu atstumu nuo sienos, spustelėkite 🚙️, kad atliktumėte matavimą (E pav., 2).
4. Peržiūrėkite matmenį ekrane lange (D pav., 3).

Matavimo vienetų keitimas

Tinkamai išmatavę, galėsite pakeisti matavimo vienetus iš dešimtainių pėdu (6,21 pėd.) i trupmenines pėdas (6'02"9/16), iš šių i metrus (1,894 m), iš šių i colius (74 9/16 col.) arba iš šių atgal i dešimtaines pėdas.

Norėdami pakeisti matavimo vieneta, spauskite ir laikykite nuspaude 🌐, kol pastebėsite, kad matavimo vienetas pasikeitė (4 sekundes).

PASTABA. Jei matavimo vienetui pasikeitus ir toliau laikysite nuspaustą 🚫, įrankis išsijungs.

Matavimas iš naujo

Jei reikia atlikti naują matavima, spustelėkite

• Ankstesnis matmuo (D pav., 2) bus ištrintas iš ekrano lango.
• Jei esate pasirenge atlikti naują matavima, spustelėkite 🌐.

lrankio išjungimas

|ranki galima išjungti vienu iš šiu būdu:

• Atlikę matavimą paspauskite ir palaikykite 6 sekundes (kol išsijungs ekrano langas).
• Jei nesinaudosite jrenginiu 120 sekundžiu, jis automatiškai išsijungs pats.

Garantija

Eikite i www.2helpU.com, kur rasite naujausios garantinės informacijos.

Eksploatacijos pabaiga

NEIŠMESKITE šio gaminio kartu su buitinėmis atliekomis.

BÜTINAI utilizuokite maitinimo elementus laikydamiesi vietos reglamentų.

ATIDUOKITE PERDIRBTI, vadovaudamiesi vietoje galiojančiais reikalavimais dėl elektros ir elektroninės įrangos atliekų surinkimo ir utilizavimo (pagal EEJA direktyvą).

LT

Specifikacijos

Diapazonas Nuo 16,5 cm iki 12 m (nuo 6,5 col. iki 40 pėd.)
Matavimo tikslumas* Paprastai ± 6 mm (± 1/4 col.)*
Skiriamoji geba 1 mm (1/16 col.)**
Lazerio klasė 2 klasė (IEC/EN60825-1: 2014)
Lazerio bangos ilgis ≤ 1,0 mW esant 620–690 nm
Automatinis maitinimo išjungimas Po 120 sek.
Akumuliatoriaus naudojimo trukmė Iki 3000 matavimų arba 30 dienu (jei įrankis nenaudojamas)
Matmenys (aukštis x ilgis x plotis) 62 x 17,5 x 32 mm (2,44 x 69 x 1,25 col.)
Svoris 31,75 g (1,12 unc.)
IP klasė IP54
Sandėliavimo temperatūros intervalas Nuo –10 °C iki +60 °C (14–140 °F)
Veikimo temperatūros intervalas 0–40 °C (32–104 °F)
* Matavimo tikslumas priklauso nuo esamų sąlygu. Esant palankioms sąlygomis (tinkamas tikslinis paviršius ir kambario temperatūra) – iki 9 m (33 pėd.).** Skiriamoji geba yra jautriausias galimas matyti matavimas. Coliais tai yra 1/16 col. Milimetrais tai yra 1 mm.
