Toote tüüp	Lasermõõdik
Bränd	Stanley
Mudel	STHT77666
Mõõtmed (K x S x L)	62 x 17,5 x 32 mm
Kaal	31,75 g
Toiteallikas	USB kaudu laetav aku
Mõõteulatus	16,5 cm kuni 12 m
Täpsus	±6 mm (tavaliselt)
Ekraani eraldusvõime	1 mm või 1/16 tolli
Laseri klass	Klass 2 (IEC/EN60825-1:2014)
Laseri lainepikkus	620-690 nm, ≤1,0 mW
Automaatne väljalülitumine	120 sekundi pärast
Aku tööiga	Kuni 3000 mõõtmist või 30 päeva
Kaitseaste	IP54
Töötemperatuur	0°C kuni +40°C
Hoiutemperatuur	-10°C kuni +60°C
Garantii	Vaadake www.2helpU.com
Peamised funktsioonid	Kauguse mõõtmine, ühiku vahetamine (m, ft, in), automaatne väljalülitumine
Ohutus	Laser klass 2 - ärge vaadake otse kiirt
Hooldus ja puhastus	Puhastage pehme kuiva lapiga. Ärge kasutage lahusteid.

Korduma kippuvad küsimused - STHT77666 STANLEY

Kuidas STHT77666 lasermõõdikut sisse lülitada?

Vajutage toitenuppu (tähis Joonis A 3) seadme sisselülitamiseks. Sihtmärgile ilmub punane laserpunkt.

Kuidas mõõtühikut vahetada?

Hoidke ühiku nuppu all, kuni soovitud ühik kuvatakse (umbes 3 sekundit). Saadaval on järgmised ühikud: meetrid, jalad (kümnend- või murdosa) ja tollid.

Mida teha, kui seade ei lülitu sisse?

Kontrollige, kas aku on laetud. Ühendage kaasasolev USB-kaabel ja laadige aku täielikult (umbes 2h30). Kui probleem püsib, võtke ühendust klienditeenindusega.

Kuidas võtta kauguse mõõtmist?

Suunake laser sihtmärgile, lülitage seade sisse, seejärel vajutage seadme allosas asuvat mõõtmise nuppu. Tulemus kuvatakse ekraanil.

Milline on lasermõõdiku täpsus?

Täpsus on ±6 mm tavalistes tingimustes kuni 9 meetrini. Üle selle võib täpsus varieeruda sõltuvalt ümbritsevatest tingimustest.

Seade lülitub ise välja, on see normaalne?

Jah, automaatne väljalülitumine aktiveerub pärast 120 sekundit tegevusetust aku säästmiseks. Saate ka käsitsi välja lülitada, hoides nuppu 5 sekundit all.

Kuidas akut laadida?

Avage seadme küljel oleva pistiku kate, ühendage USB-kaabel (väike ots) pistikusse ja teine ots arvuti või USB-adapteriga. Täielik laadimine võtab umbes 2h30.

Kas ma saan lasermõõdikut väljas kasutada?

Jah, IP54 kaitseaste kaitseb seda tolmu ja vee eest. Siiski võivad ulatus ja täpsus väheneda otsese päikesevalguse või peegeldavate pindade korral.

Mida teha, kui laser on nõrk või ei lülitu sisse?

Kontrollige aku taset. Laadige vajadusel. Kui probleem püsib, võib laser olla defektne; võtke ühendust müügijärgse teenindusega.

Kuidas kustutada viimast mõõtmist?

Vajutage kustutamise nuppu () eelmise mõõtmise eemaldamiseks. Seejärel saate teha uue mõõtmise.

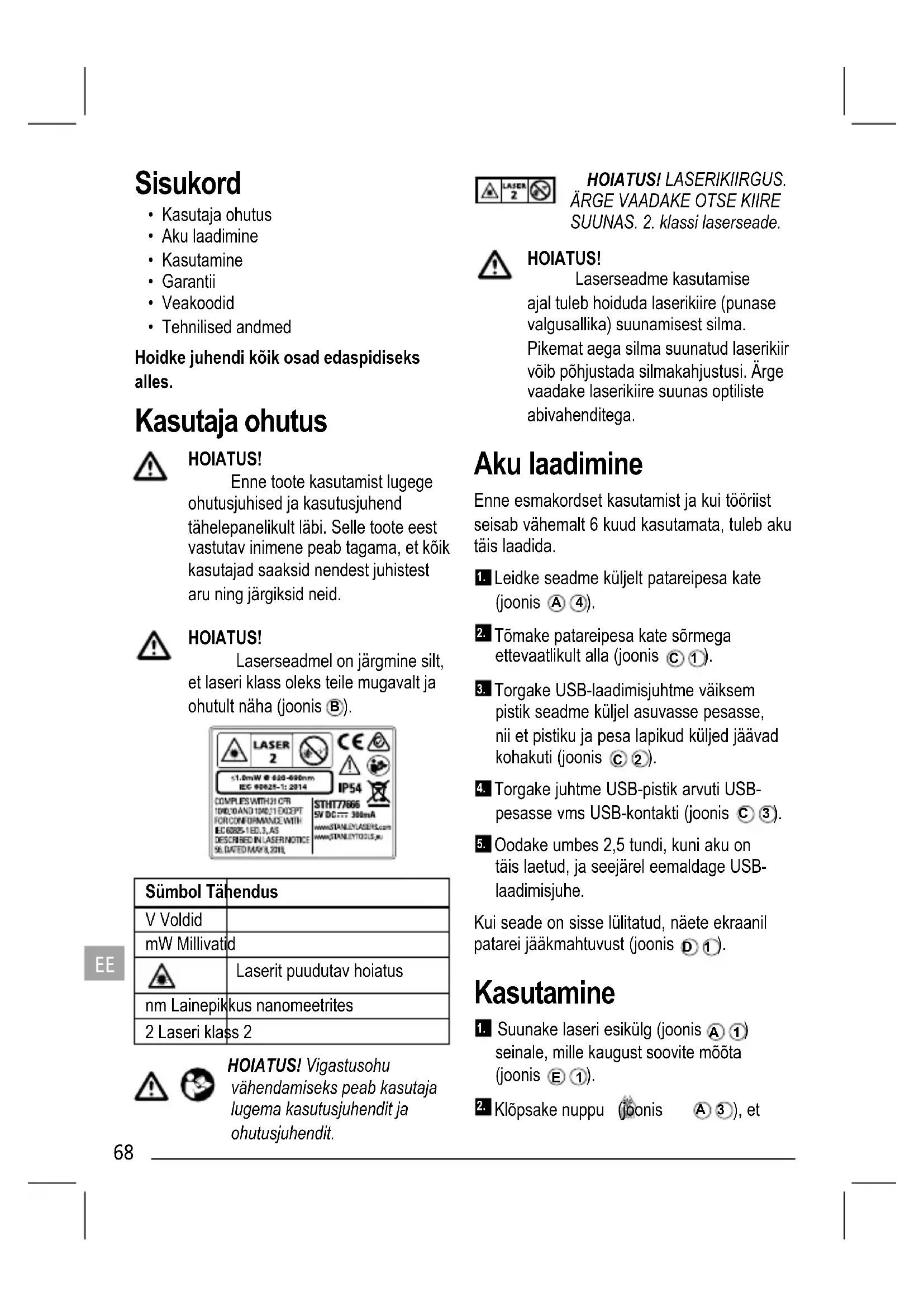

KASUTUSJUHEND STHT77666 STANLEY

• Kasutaja ohutus
• Aku laadimine
• Kasutamine
• Garantii
• Veakoodid
• Tehnilised andmed

Hoidke juhendi köik osad edaspidiseks alles.

Kasutaja ohutus

HOIATUS!

Enne toote kasutamist lugege ohutusjuhised ja kasutusjuhend tähelepanelikult läbi. Selle toote eest vastutav inimene peab tagama, et köik kasutajad saaksid nendest juhistest aru ning järgiksid neid.

HOIATUS!

Laserseadmel on järgmine silt, et laseri klass oleks teile mugavalt ja ohutult näha (joonis Ⓑ).

LASER 2 ≤1.0mW @ 620-690nm IEC 60825-1: 2014 IP54 COMPLIES WITH 31 CFR 1040,10 AND 1040,11 DECEPT FOR CONFORMANCE WITH IEC 60825-1ED,3,4S DESCRIBED IN LASER NOTICE 56. DATED MAY 8, 2015 STHT77666 SV DC: 300mA www.STANLEYLASERS.com www.STANLEYTOOLS.e

Sümbol Tähendus
V Voldid
mW Millivatid
	Laserit puudutav hoiatus
nm Lainepikkus nanomeetrites
2 Laseri klass 2

HOIATUS! Vigastusohu vähendamiseks peab kasutaja lugema kasutusjuhendit ja ohutusjuhendit.

HOIATUS! LASERIKIIRGUS. ÄRGE VAADAKE OTSE KIIRE SUUNAS. 2. klassi laserseade.

HOIATUS!

Laserseadme kasutamise ajal tuleb hoiduda laserikiire (punase valgusallika) suunamisest silma. Pikemat aega silma suunatud laserikiir võib põhjustada silmakahjustusi. Ärge vaadake laserikiire suunas optiliste abivahenditega.

Aku laadimine

Enne esmakordset kasutamist ja kui tööriist seisab vähemalt 6 kuud kasutamata, tuleb aku täis laadida.

1. Leidke seadme küljelt patareipesa kate (joonis Ⓐ 4).
2. Tõmake patareipesa kate sõrmega ettevaatlikult alla (joonis Ⓒ 1).
3. Torgake USB-laadimisjuhtme väiksem pistik seadme küljel asuvasse pesasse, nii et pistiku ja pesa lapikud küljed jäävad kohakuti (joonis © 2).
4. Torgake juhtme USB-pistik arvuti USB-pesasse vms USB-kontakti (joonis Ⓐ 3).
5. Oodake umbes 2,5 tundi, kuni aku on täis laetud, ja seejärel eemaldage USBlaadimisjuhe.

Kui seade on sisse lülitatud, näete ekraanil patarei jääkmahtuvust (joonis D 1).

Kasutamine

1. Suunake laseri esikülg (joonis A 1) seinale, mille kaugust soovite mööta (joonis E 1).

2. Klöpsake nuppu (joonis A 3), et

1. Kui seadme alumine külg on asetatud seinast öigele kaugusele, klöpsake möötmiseks nuppu 🏠 (joonis Ⓔ 2).
2. Vaadake ekraanile kuvatud mõõtmistulemust (joonis D 3).

Mõõtühiku muutmine

Kui mõõtmistulemus on käes, saate muuta mõõtühikut: jalg kümnendmurruna (6,21 jalga), jalg murdarvuna (6'02"9/16), meeter (1,894 m) või toll (74 9/16 tolli).

Mõõtühiku muutmiseks vajutage ja hoidke all nuppu 📁, kuni mõõtmistulemus muutub (4 sekundit).

MÄRKUS! Kui hoiate 🌐 pärast mõõtmistulemuse muutumist jätkuvalt all, lülitub tööriist välja.

Kordusmöötmine

Kui peate mõõtmist kordama, klõpsake nuppu

• Eelmine möötmistulemus (joonis ①②) kustutatakse ekraanilt.
• Kui olete valmis uueks mõõtmiseks, klõpsake nuppu 📁.

Seadme väljalülitamine

Tööriista saab välja lülitada ühel järgmistest viisidest.

• Pärast mõõtmist hoidke nuppu 6 sekundit all (kuni ekraan kustub).
• Kui te ei kasuta seadet 120 sekundit järjest, lülitub see automaatselt välja.

Garantii

Uusimat garantiiteavet leiate saidilt www.2helpU.com.

Jäätmete körvaldamine

Patareid tuleb ALATI kõrvaldada vastavalt kohalikele eeskirjadele.

Vastavalt WEEE direktiivile tuleb seade SUUNATA RINGLUSSE kooskõlas elektri- ja elektroonikaseadmete jäätmete kogumist ja käitlemist reguleerivate kohalike eeskirjadega.

Tehnilised andmed

Tööraadius 16,5 cm kuni 12 m (6,5 tolli kuni 40 jalga)
Mõõtmistäpsus* Reeglina ± 6 mm (± 1/4 tolli)*
Resolutsioon** 1 mm (1/16 tolli)**
Laseri klass Klass 2 (IEC/EN60825-1: 2014)
Laseri lainepikkus ≤ 1,0 mW @ 620–690 nm
Automaatne toite väljalülitamine 120 s mõõdumisel
Aku eluiga Kuni 3000 mõõtmist	või 30 päeva (kui seadet ei kasutata)
Mõõtmed (K x S x L) 62 x 17,5 x 32 mm	(2,44 x 0,69 x 1,25 tolli)
Kaal 31,75 g (1,12 oz)
IP-klass IP54
Säilitustemperatuuri vahemik -10 °C...+60 °C (14 °F...140 °F)
Töötemperatuuri vahemik 0 °C...+40 °C	(32 °F...104 °F)
* Mõõtmistäpsus sõltub konkreetsetest tingimustest. Soodsatel tingimustel (toatemperatuuril ja hea sihtpinna puhul) kuni 9 m (30 jalga).** Resolutsioon on väikseim nähtav mõõt. Tollides on see 1/16". Millimeetrites on see 1 mm.
