STHT77666 - Měřič vzdálenosti STANLEY - Bezplatný návod k obsluze

Typ výrobku	Laserový dálkoměr
Značka	Stanley
Model	STHT77666
Rozměry (V x H x Š)	62 x 17,5 x 32 mm
Hmotnost	31,75 g
Napájení	Dobíjecí baterie přes USB
Měřící rozsah	16,5 cm až 12 m
Přesnost	±6 mm (normálně)
Rozlišení displeje	1 mm nebo 1/16 palce
Třída laseru	Třída 2 (IEC/EN60825-1:2014)
Vlnová délka laseru	620-690 nm, ≤1,0 mW
Automatické vypínání	Po 120 sekundách
Výdrž baterie	Až 3 000 měření nebo 30 dní
Stupeň krytí	IP54
Provozní teplota	0°C až +40°C
Skladovací teplota	-10°C až +60°C
Záruka	Navštivte www.2helpU.com
Hlavní funkce	Měření vzdálenosti, změna jednotek (m, ft, in), automatické vypínání
Bezpečnost	Laser třídy 2 - nedívejte se přímo do paprsku
Údržba a čištění	Čistěte měkkým suchým hadříkem. Nepoužívejte rozpouštědla.

Často kladené otázky - STHT77666 STANLEY

Jak zapnout dálkoměr STHT77666?

Stiskněte tlačítko napájení (označení Obrázek A 3) pro zapnutí přístroje. Na cíli se objeví červený laserový bod.

Jak změnit jednotku měření?

Podržte tlačítko jednotky, dokud se nezobrazí požadovaná jednotka (asi 3 sekundy). Dostupné jednotky: metry, stopy (desetinná nebo zlomková) a palce.

Co dělat, když se přístroj nezapne?

Zkontrolujte, zda je baterie nabitá. Připojte přiložený USB kabel a baterii zcela nabijte (asi 2,5 hodiny). Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak provést měření vzdálenosti?

Namiřte laser na cíl, zapněte přístroj a poté stiskněte tlačítko měření umístěné ve spodní části přístroje. Výsledek se zobrazí na displeji.

Jaká je přesnost dálkoměru?

Přesnost je ±6 mm za normálních podmínek, až do 9 metrů. Nad touto vzdáleností se přesnost může lišit v závislosti na okolních podmínkách.

Přístroj se sám vypíná, je to normální?

Ano, automatické vypínání je aktivováno po 120 sekundách nečinnosti pro úsporu baterie. Můžete také ručně vypnout podržením tlačítka po dobu 5 sekund.

Jak nabít baterii?

Otevřete kryt konektoru na boku přístroje, připojte USB kabel (malý konec) do konektoru a druhý konec do počítače nebo USB adaptéru. Plné nabití trvá asi 2,5 hodiny.

Mohu používat dálkoměr venku?

Ano, stupeň krytí IP54 jej chrání před prachem a stříkající vodou. Nicméně dosah a přesnost mohou být sníženy na přímém slunci nebo na odrazivých površích.

Co dělat, když je laser slabý nebo se nerozsvítí?

Zkontrolujte úroveň nabití baterie. V případě potřeby dobijte. Pokud problém přetrvává, laser může být vadný; kontaktujte poprodejní servis.

Jak vymazat poslední měření?

Stiskněte tlačítko vymazání () pro smazání předchozího měření. Poté můžete provést nové měření.

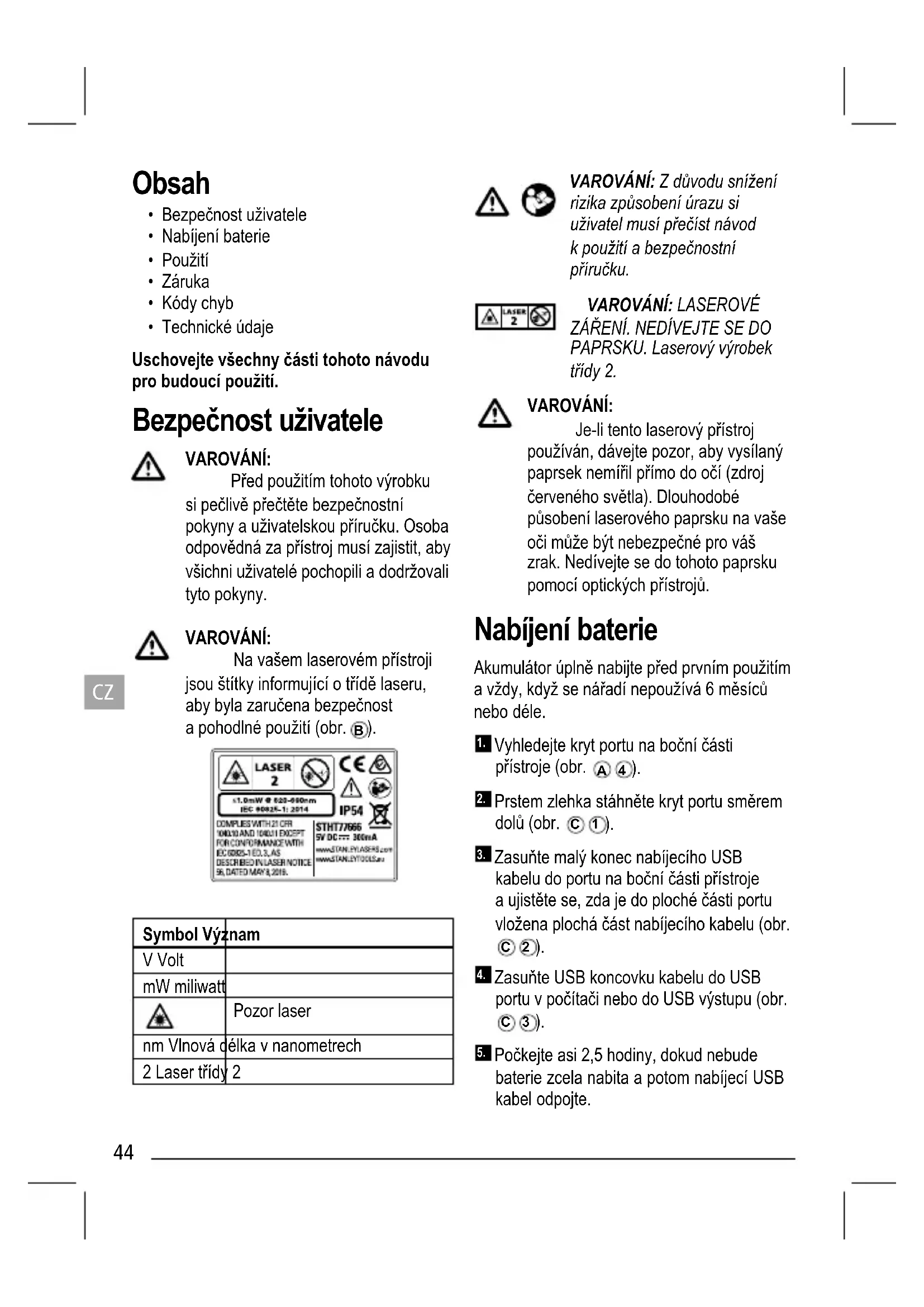

NÁVOD K OBSLUZE STHT77666 STANLEY

• Bezpečnost uživatele
• Nabíjení baterie
• Použití
  • Záruka
• Kódy chyb
• Technické údaje

Uschovejte všechny části tohoto návodu pro budoucí použití.

Bezpečnost uživatele

VAROVÁNÍ:

Před použitím tohoto výrobku si pečlivě přečtěte bezpečnostní pokyny a uživatelskou příručku. Osoba odpovědná za přístroj musí zajistit, aby všichni uživatelé pochopili a dodržovali tyto pokyny.

VAROVÁNÍ:

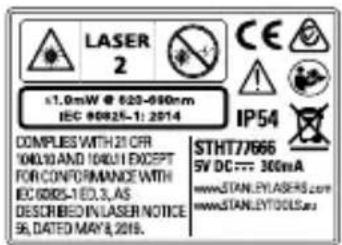

Na vašem laserovém přístroji jsou štítky informující o třídě laseru, aby byla zaručena bezpečnost a pohodlné použití (obr. B).

LASER 2 ±1.0mW @ 620-090nm IEC 90825-1: 2014 COMPLIES WITH 21 CFR 100.00 AND 100.01 EXCEPT FOR CONFORMANCE WITH IEC 60825-1 EC.3, AS DE DESBRIED IN LASER NOTICE 56, DATED MAY 8, 2016. STHT77666 5V DC --- 300mA www.STANLEYLASERS.com www.STANLEYTOOLS.eu

Symbol Význam
V Volt
mW miliwatt
	Pozor laser
nm Vlnová délka v nanometrech
2 Laser třídy 2

VAROVÁNÍ: Z důvodu snížení rizika způsobení úrazu si uživatel musí přečíst návod k použití a bezpečnostní příručku.

VAROVÁNÍ: LASEROVÉ ZÁŘENÍ. NEDÍVEJTE SE DO PAPRSKU. Laserový výrobek třídy 2.

VAROVÁNÍ:

Je-li tento laserový přístroj používán, dávejte pozor, aby vysílaný paprsek nemířil přímo do očí (zdroj červeného světla). Dlouhodobé působení laserového paprsku na vaše oči může být nebezpečné pro váš zrak. Nedívejte se do tohoto paprsku pomocí optických přístrojů.

Nabíjení baterie

Akumulátor úplně nabijte před prvním použitím a vždy, když se nářadí nepoužívá 6 měsíců nebo déle.

1. Vyhledejte kryt portu na boční části přístroje (obr. Ⓐ 4).
2. Prstem zlehka stáhněte kryt portu směrem dolů (obr. © 1).
3. Zasuňte malý konec nabíjecího USB kabelu do portu na boční části přístroje a ujistěte se, zda je do ploché části portu vložena plochá část nabíjecího kabelu (obr. © 2).
4. Zasuňte USB koncovku kabelu do USB portu v počítači nebo do USB výstupu (obr. C 3).
5. Počkejte asi 2,5 hodiny, dokud nebude baterie zcela nabita a potom nabíjecí USB kabel odpojte.

Jakmile bude přístroj zapnutý, úroveň nabití baterie bude zobrazena na displeji (obr. D 1).

Použití

1. Zamiřte laser vycházející z horní části přístroje (obr. A ①) na stěnu, jejíž vzdálenost potřebujete změřit (obr. E ①).
2. Klikněte na tlačitko (obr. A 3), aby došlo k zapnutí přístroje a k zobrazení bodu laseru na stěně (obr. E 1).
3. Je-li spodní část přístroje umístěna ve správné vzdálenosti od stěny, stiskněte tlačitko 🚗️, aby bylo provedeno měření (obr. E ②).
4. Zkontrolujte změřenou hodnotu na displeji (obr. D 3).

Změna jednotek měření

Jakmile bude aktuální měření provedeno, můžete změnit jednotky měření z desetinných stop (6.21 ft) na zlomkové stopy (6'02"9/16), zlomkové stopy na metry (1,894 m), metry na palce (74 9/16 in) nebo palce na desetinné stopy.

Chcete-li změnit jednotky měření, stiskněte a držte tlačítko 🚙️, dokud neuvidíte změněnou jednotku měření (4 sekundy).

POZNÁMKA: Budete-li tlačítko 📄 držet i po provedení změny jednotky měření, přístroj se vypne.

Opětovné měření

Potřebujete-li provést nové měření, klikněte na tlačítko 🚫.

• Předcházející změřená hodnota (obr. ① ②) bude smazána z displeje prístroje.
• Jakmile budete připraveni na nové měření,

stiskněte tlačítko

Vypnutí prístroje

Tento přístroj může být vypnutý následujícími způsoby:

• Po provedení měření stiskněte a držte tlačítko po dobu 6 sekund (dokud na displeji nebude nic zobrazeno).
• Nebudete-li tento přístroj používat déle než 120 sekund, dojde k jeho automatickému vypnutí.

Záruka

Navštivte internetovou adresu www.2helpU.com, kde najdete nejnovější informace týkající se záruky.

Konec provozní životnosti

NEVYHAZUJTE tento výrobek do běžného domácího odpadu.

VŽDY likvidujte baterie podle místních platných předpisů.

PROVÁDĚJTE PROSÍM RECYKLACI podle místních platných předpisů, které se týkají shromažďování a likvidace elektrických a elektronických zařízení podle požadavků směrnice WEEE.

Technické údaje

Dosah 16,5 cm až 12 m (6,5 palců až 40 stop)
Přesnost měření* V běžných podmínkách ± 6 mm (± 1/4 in)*
Rozlišení** 1 mm (1/16 in)**
Třída laseru Třída 2 (IEC/EN60825-1: 2014)
Vlnová délka laseru ≤ 1,0 mW při vlnové délce 620 - 690 nm
Automatické vypnutí Po 120 s
Provozní životnost baterie Až 3 000 měřenínebo 30 dnů (není-li přístroj používán)
Rozměry (V x H x Š) 62 x 17,5 x 32 mm
Hmotnost 31,75 g
Stupeň ochrany IP54
Rozsah teploty pro uložení -10 °C až +60 °C
Rozsah provozní teploty 0 °C až +40 °C
* Přesnost měření závisí na aktuálních provozních podmínkách. V příznivých podmínkách(dobrý povrch cíle a pokojová teplota) až do 9 m.** Rozlišení je nejmenší rozměr, jaký můžete vidět. V palcích je to 1/16". V mm je to 1 mm.

Содержание

• Bezpečnost' používatel'a
• Nabíjanie batérie
• Obsluha
  • Záruka
• Chybové kódy
• Technické údaje

Bezpečnost' používatel'a

VAROVANIE:

1. Zasuňte USB koniec kábla do USB portu na počítači alebo do napájacej USB zásuvky (obrázok ③).
2. Počkajte približne 2,5 hodiny, kým sa batéria plne nabije a následne odpojte nabíjací USB kábel.

Ak potrebujete vykonat' nové meranie, kliknite na tlačidlo 📄.

RECYKLUJTE v súlade s miestnymi ustanoveniami pre zber a likvidáciu elektrického a elektronického odpadu v rámci smernice WEEE.

Technické údaje
