STHT77666 - Mesafe Ölçer STANLEY - Ücretsiz kullanım kılavuzu

Ürün Tipi	Lazerli Telemetre
Marka	Stanley
Model	STHT77666
Boyutlar (Y x G x U)	62 x 17,5 x 32 mm
Ağırlık	31,75 g
Güç Kaynağı	USB ile şarj edilebilir pil
Ölçüm Aralığı	16,5 cm ila 12 m
Hassasiyet	±6 mm (normalde)
Ekran Çözünürlüğü	1 mm veya 1/16 inç
Lazer Sınıfı	Sınıf 2 (IEC/EN60825-1:2014)
Lazer Dalga Boyu	620-690 nm, ≤1,0 mW
Otomatik Kapanma	120 saniye sonra
Pil Ömrü	3.000 ölçüme veya 30 güne kadar
Koruma Sınıfı	IP54
Çalışma Sıcaklığı	0°C ila +40°C
Depolama Sıcaklığı	-10°C ila +60°C
Garanti	www.2helpU.com adresine bakın
Ana Fonksiyonlar	Mesafe ölçümü, birim değiştirme (m, ft, in), otomatik kapanma
Güvenlik	Sınıf 2 lazer - doğrudan ışına bakmayın
Bakım ve Temizlik	Yumuşak ve kuru bir bezle temizleyin. Çözücü kullanmayın.

Sık sorulan sorular - STHT77666 STANLEY

STHT77666 telemetre nasıl açılır?

Cihazı açmak için güç düğmesine (Şekil A 3) basın. Hedefte kırmızı bir lazer noktası belirir.

Ölçü birimi nasıl değiştirilir?

İstenen birim görünene kadar (yaklaşık 3 saniye) birim düğmesini basılı tutun. Kullanılabilir birimler: metre, fit (ondalık veya kesir) ve inç.

Cihaz açılmazsa ne yapmalıyım?

Pilin şarjlı olduğunu kontrol edin. Verilen USB kablosunu takın ve pili tamamen şarj edin (yaklaşık 2 saat 30 dakika). Sorun devam ederse müşteri hizmetleriyle iletişime geçin.

Mesafe ölçümü nasıl yapılır?

Lazeri hedefe doğrultun, cihazı açın ve cihazın altındaki ölçüm düğmesine basın. Sonuç ekranda görüntülenir.

Telemetrenin hassasiyeti nedir?

Hassasiyet normal koşullarda 9 metreye kadar ±6 mm'dir. Ötesinde, hassasiyet çevre koşullarına bağlı olarak değişebilir.

Cihaz kendi kendine kapanıyor, bu normal mi?

Evet, pili korumak için 120 saniye hareketsizlikten sonra otomatik kapanma etkinleştirilir. Ayrıca düğmeyi 5 saniye basılı tutarak manuel olarak da kapatabilirsiniz.

Pil nasıl şarj edilir?

Cihazın yanındaki priz kapağını açın, USB kablosunun (küçük ucu) prize takın, diğer ucunu bir bilgisayara veya USB adaptörüne bağlayın. Tam şarj yaklaşık 2 saat 30 dakika sürer.

Telemetreyi dışarıda kullanabilir miyim?

Evet, IP54 koruması toza ve su sıçramalarına karşı korur. Ancak, doğrudan güneş ışığında veya yansıtıcı yüzeylerde menzil ve hassasiyet azalabilir.

Lazer zayıfsa veya yanmıyorsa ne yapmalıyım?

Pil seviyesini kontrol edin. Gerekirse şarj edin. Sorun devam ederse lazer arızalı olabilir; satış sonrası hizmetle iletişime geçin.

Son ölçüm nasıl silinir?

Önceki ölçümü silmek için silme düğmesine () basın. Ardından yeni bir ölçüm alabilirsiniz.

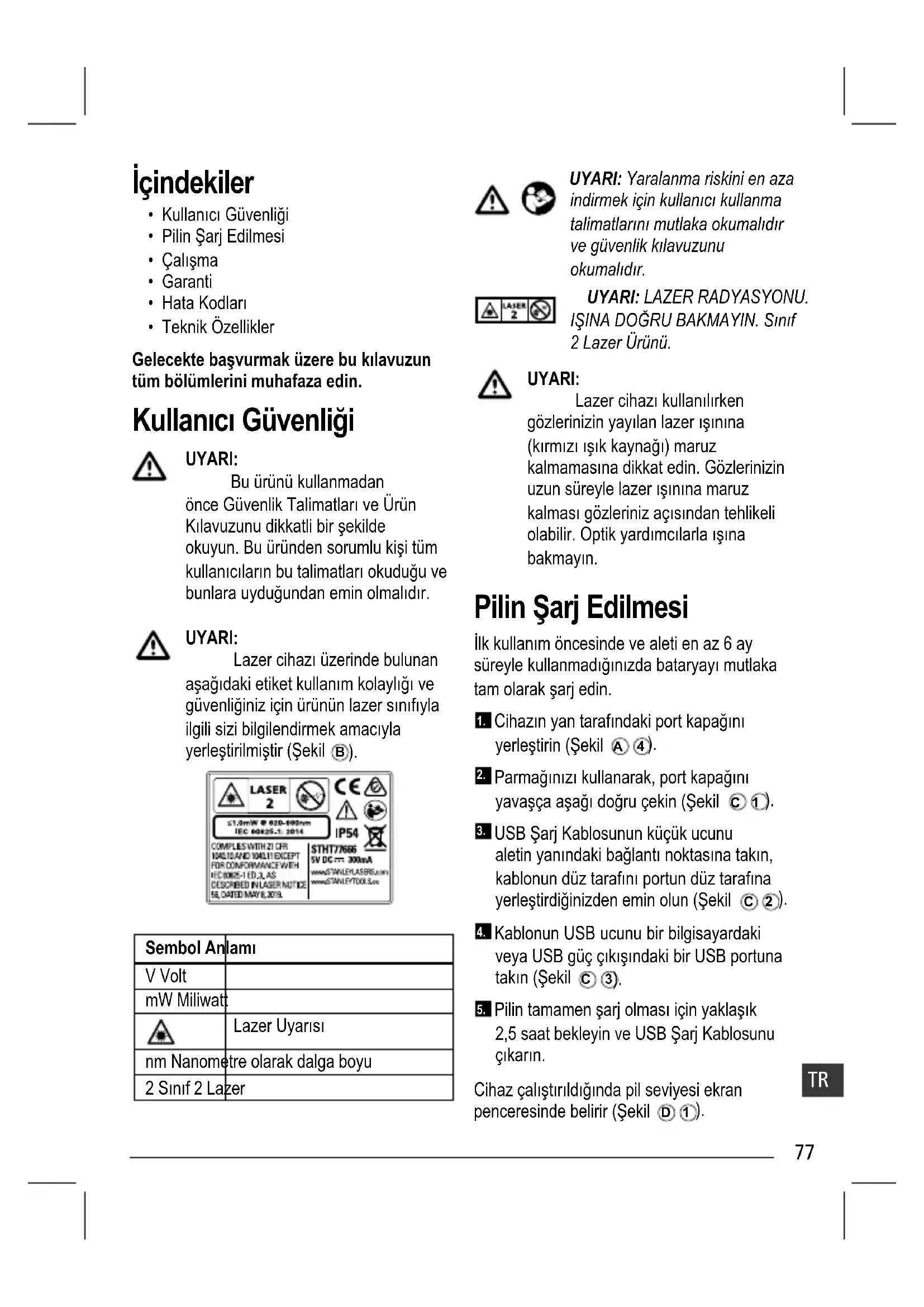

KULLANIM KILAVUZU STHT77666 STANLEY

• Kullanıcı Güvenliği
• Pilin Şarj Edilmesi
• Çalışma
• Garanti
• Hata Kodlari
• Teknik Özellikler

Gelecekte başvurmak üzere bu kılavuzun tüm bölümlerini muhafaza edin.

Kullanıcı Güvenliği

UYARI:

Bu ürünü kullanmadan önce Güvenlik Talimatları ve Ürün Kılavuzunu dikkatli bir şekilde okuyun. Bu üründen sorumlu kişi tüm kullanıcıların bu talimatları okuduğu ve bunlara uyduğundan emin olmalıdır.

UYARI:

Lazer cihazı üzerinde bulunan aşağıdaki etiket kullanım kolaylığı ve güvenliğiniz için ürünün lazer sınıfıyla ilgili sizi bilgilendirmek amacıyla yerleştirilmiştir (Şekil B).

LASER 2 ≤1.0mW @ 820-890nm IEC 60825.1. 2014 IP54 COMPLIES WITH 21 CFR 1040.10 AND 1040.11 EXCEPT FOR CONFORMANCE WITH IEC 60825-1 ED.3, AS DESCRIBED IN LASER NOTICE 56, DATED MAY 8, 2019. STHT77666 5V DC =: 300mA www.STANLEYLASERS.com www.STANLEYTOOL3.com

Sembol Anlamı
V Volt
mW Miliwatt
	Lazer Uyarısı
nm Nanometre olarak dalga boyu
2 Sınıf 2 Lazer

UYARI: Yaralanma riskini en aza indirmek için kullanıcı kullanma talimatlarını mutlaka okumalıdır ve güvenlik kılavuzunu okumalıdır.

UYARI: LAZER RADYASYONU. IŞINA DOĞRU BAKMAYIN. Sınıf 2 Lazer Ürünü.

UYARI:

Lazer cihazı kullanılırken gözlerinizin yayılan lazer ışınına (kırmızı ışık kaynağı) maruz kalmamasına dikkat edin. Gözlerinizin uzun süreyle lazer ışınına maruz kalması gözleriniz açısından tehlikeli olabilir. Optik yardımcılarla ışına bakmayın.

Pilin Şarj Edilmesi

İlk kullanım öncesinde ve aleti en az 6 ay süreyle kullanmadığınızda bataryayı mutlaka tam olarak şarj edin.

1. Cihazın yan tarafından port kapağını yerleştirin (Şekil Ⓐ④).
2. Parmağınızı kullanarak, port kapağını yavaşça aşağı doğru çekin (Şekil Ⓐ 1).
3. USB Şarj Kablosunun küçük ucunu aletin yanındaki bağlantı noktasına takın, kablonun düz tarafını portun düz tarafına yerleştirdiğinizden emin olun (Şekil Ⓐ 2).
4. Kablonun USB ucunu bir bilgisayardaki veya USB güç çıkışındaki bir USB portuna takın (Şekil ③).
5. Pilin tamamen şarj olması için yaklaşık 2,5 saat bekleyin ve USB Şarj Kablosunu çıkarın.

Cihaz çalıştırıldığında pil seviyesi ekran penceresinde belirir (Şekil ①).

TR

Çalışma

1. Cihazın en üstündeki lazer ışınıni (Şekil A ①) aradaki mesafeyi sizin ölçmeniz gereken duvara doğru yöneltin (Şekil E ①).
2. Aleti çalıştırmak ve duvarda bir lazer noktası (Şekil A 3) görüntülemek için tuşuna tıklayın (Şekil E 1).
3. Cihazın alt kısmı duvarla doğru mesafede konumlandırıldığında, ekran penceresinde doğru ölçümü almak için ⚙️ tuşuna tıklayın (Şekil Ⓔ ②).
4. Ekran penceresinde ölçümü görüntüleyin (Şekil D 3).

Ölçüm Biriminin Değiştirilmesi

Mevcut ölçümü yaptıktan sonra ondalık feet olan ölçüm birimini (6,21 ft) kesirli feet değerine (6'02"9/16), kesirli feet'ten metreye (1,894 m) metreden inç'e (74 9/16 inç) veya inç'ten ondalık feet'e değiştirebilirsiniz.

Ölçüm birimini değiştirmek için ölçüm değişimini görene kadar ⚠️ tuşuna basın ve basılı tutun (4 saniye).

NOT: Ölçüm birimi değişikten sonra tuşuna basmaya devam ederseniz cihaz kapanır.

Yeniden ölçüm

Yeni bir ölçüm yapmanız gerekirse tuşuna tıklayın.

- Önceki ölçüm (Şekil ①②) ekran penceresinden silinir.

- Yeni ölçümü yapmaya hazır olduğunuzda tuşuna tıklayın.

Cihazın Kapatılması

Cihaz aşağıdaki yöntemlerden biri kullanılarak kapatılabilir:

• Bir ölçüm yaptıktan sonra 6 saniye süreyle (ekran penceresi silinene kadar) tuşuna basın ve basılı tutun.
• Cihazı 120 saniye süreyle kullanmamanız durumunda otomatik olarak kapanacaktır.

Garanti

En yeni garanti bilgileri için www.2helpU.com adresini ziyaret edin.

Kullanım Ömrünün Sonu

Bu ürünü evsel atıklarla birlikte ATMAYIN. Pilleri DAİMA yerel yasalara uygun şekilde atın.

LÜTFEN elektrikli ve elektronik atıkların toplanması ve atılmasıyla ilgili WEEE Yönetmeliğine uygun yürürlükteki yerel mevzuatlar doğrultusunda geri dönüşüm sağlayın.

TR

Teknik Özellikler

Menzil 16,5cm ila 12m (6,5inç ila 40ft) alası
Ölçüm Doğruluğu* Genellikle ± 6mm (± 1/4inç)*
Çözünürlük** 1mm (1/16in)**
Lazer Sınıfı Sınıf 2 (IEC/EN60825-1: 2014)
Lazer Dalga Boyu ≤ 1,0mW @ 620-690mm
Otomatik Kapanma 120s sonra
Pil Ömrü 3000 Ölçüme Kadar
	veya 30 gün (alet kullanılmazsa)
Ebatlar (Y x D x G) 62 x 17,5 x 32mm (244 x 69 x 1,25in)
Ağırlık 31,75g (1,12oz)
IP Derecesi IP54
Saklama Sıcaklık Aralığı -10°C ~ +60°C (14°F ~ 140°F)
Çalıştırma Sıcaklık Aralığı 0°C ~ +40°C (32°F ~ 104°F)
* Ölçüm Doğruluğu mevcut koşullara bağlıdır. Uygun koşullar altında (iyi hedef yüzeyi ve oda sıcaklığı) 9m'ye (30ft) kadar.** Çözünürlük görebileceğiniz en ayrıntılı ölçümdür. İnç olarak bu ölçüm 1/16" değerindedir. Mm olarak bu ölçüm 1mm değerindedir.

TR
