STHT77666 - Dalmierz STANLEY - Bezpłatna instrukcja obsługi

Typ produktu	Dalmierz laserowy
Marka	Stanley
Model	STHT77666
Wymiary (W x G x S)	62 x 17,5 x 32 mm
Waga	31,75 g
Zasilanie	Bateria ładowalna przez USB
Zakres pomiaru	16,5 cm do 12 m
Dokładność	±6 mm (normalnie)
Rozdzielczość wyświetlacza	1 mm lub 1/16 cala
Klasa lasera	Klasa 2 (IEC/EN60825-1:2014)
Długość fali lasera	620-690 nm, ≤1,0 mW
Automatyczne wyłączanie	Po 120 sekundach
Czas pracy baterii	Do 3000 pomiarów lub 30 dni
Stopień ochrony IP	IP54
Temperatura pracy	0°C do +40°C
Temperatura przechowywania	-10°C do +60°C
Gwarancja	Zobacz www.2helpU.com
Główne funkcje	Pomiar odległości, zmiana jednostki (m, ft, in), automatyczne wyłączanie
Bezpieczeństwo	Laser klasy 2 - nie patrzeć bezpośrednio na wiązkę
Konserwacja i czyszczenie	Czyścić miękką, suchą szmatką. Nie używać rozpuszczalników.

Często zadawane pytania - STHT77666 STANLEY

Jak włączyć dalmierz STHT77666?

Naciśnij przycisk zasilania (oznaczenie Rysunek A 3), aby włączyć urządzenie. Na celu pojawi się czerwony punkt lasera.

Jak zmienić jednostkę miary?

Przytrzymaj przycisk jednostki, aż pojawi się żądana jednostka (około 3 sekund). Dostępne jednostki: metry, stopy (dziesiętne lub ułamkowe) i cale.

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy bateria jest naładowana. Podłącz dołączony kabel USB i całkowicie naładuj baterię (około 2,5 godziny). Jeśli problem będzie się powtarzał, skontaktuj się z obsługą klienta.

Jak wykonać pomiar odległości?

Skieruj laser na cel, włącz urządzenie, a następnie naciśnij przycisk pomiaru znajdujący się na dole urządzenia. Wynik pojawi się na ekranie.

Jaka jest dokładność dalmierza?

Dokładność wynosi ±6 mm w normalnych warunkach, do 9 metrów. Powyżej tego zakresu dokładność może się zmieniać w zależności od warunków otoczenia.

Urządzenie wyłącza się samo, czy to normalne?

Tak, automatyczne wyłączanie jest aktywowane po 120 sekundach bezczynności, aby oszczędzać baterię. Można również wyłączyć ręcznie, przytrzymując przycisk przez 5 sekund.

Jak naładować baterię?

Otwórz osłonę gniazda z boku urządzenia, podłącz kabel USB (małą końcówkę) do gniazda, a drugi koniec do komputera lub ładowarki USB. Pełne ładowanie trwa około 2,5 godziny.

Czy mogę używać dalmierza na zewnątrz?

Tak, stopień ochrony IP54 chroni go przed kurzem i bryzgami wody. Jednak zasięg i dokładność mogą być zmniejszone w pełnym słońcu lub na powierzchniach odbijających światło.

Co zrobić, jeśli laser jest słaby lub nie włącza się?

Sprawdź poziom naładowania baterii. Naładuj w razie potrzeby. Jeśli problem będzie się powtarzał, laser może być uszkodzony; skontaktuj się z serwisem.

Jak usunąć ostatni pomiar?

Naciśnij przycisk usuwania (), aby usunąć poprzedni pomiar. Następnie możesz wykonać nowy pomiar.

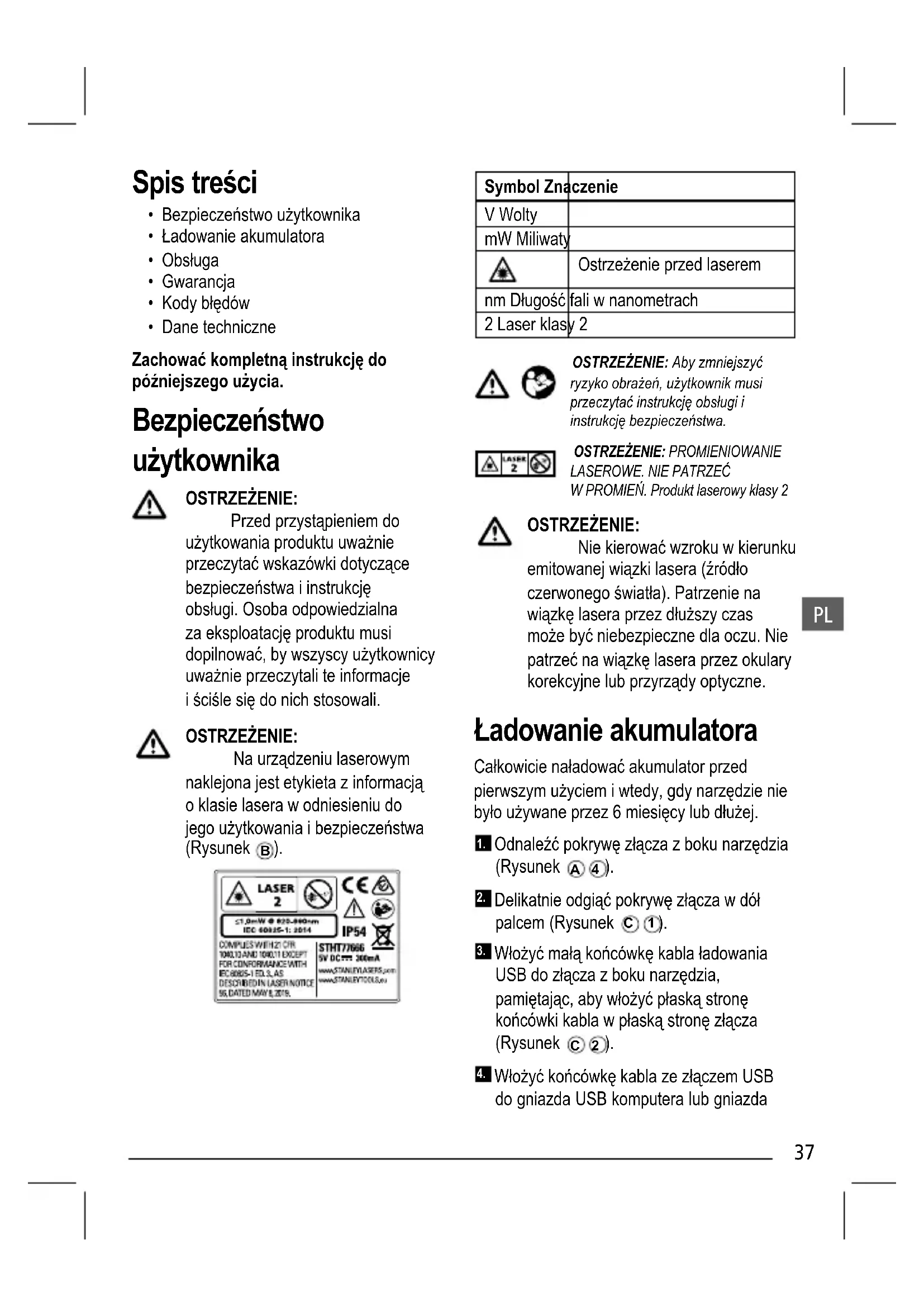

INSTRUKCJA OBSŁUGI STHT77666 STANLEY

• Bezpieczeństwo użytkownika
  • Ładowanie akumulatora
• Obsługa
  • Gwarancja
• Kody błędów
• Dane techniczne

Zachować kompletną instrukcję do późniejszego użycia.

Bezpieczeństwo użytkownika

OSTRZEŻENIE:

Przed przystapieniem do użytkowania produktu uważnie przeczytać wskazówki dotyczące bezpieczeństwa i instrukcję obsługi. Osoba odpowiedzialna za eksploatację produktu musi dopilnować, by wszyscy użytkownicy uważnie przeczytali te informacje i ściśle się do nich stosowali.

OSTRZEŻENIE:

Na urządzeniu laserowym naklejona jest etykieta z informacją o klasie lasera w odniesieniu do jego użytkowania i bezpieczeństwa (Rysunek B).

LASER 2 ≤1.0mW @ 820-940cm IEC 60025-1: 2014 IP54 COMPLIES WITH 121 CFR 1040,10 AND 1040,11 EXCEPT FOR CONFORMANCE WITH IEC 60025-1 ED.3, AS DESCRIBED IN LASER NOTICE 16, DATED MAY 8, 2019. STHT77666 5V DC 300mA www.STANLEYLASERS.com www.STANLEYTOOLS.eu

Symbol Znaczenie
V Wolty
mW Miliwaty
	Ostrzeżenie przed laserem
nm Długość fali w nanometrach
2 Laser klasy 2

OSTRZEŻENIE: Aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję obsługi i instrukcję bezpieczeństwa.

OSTRZEŻENIE: PROMIENIOWANIE LASEROWE. NIE PATRZEĆ W PROMIEN. Produkt laserowy klasy 2

OSTRZEŻENIE:

Nie kierować wzroku w kierunku emitowanej wiązki lasera (źródło czerwonego światła). Patrzenie na wiązkę lasera przez dłuższy czas może być niebezpieczne dla oczu. Nie patrzeć na wiązkę lasera przez okulary korekcyjne lub przyrządy optyczne.

Ładowanie akumulatora

Całkowicie naładować akumulator przed pierwszym użyciem i wtedy, gdy narzędzie nie było używane przez 6 miesięcy lub dłużej.

1. Odnaleźć pokrywę złącza z boku narzędzia (Rysunek ④).
2. Delikatnie odgiąć pokrywę złącza w dół palcem (Rysunek © ①).
3. Włożyć małą końcówkę kabla ładowania USB do złącza z boku narzędzia, pamiętając, aby włożyć płaską stronę końcówki kabla w płaską stronę złącza (Rysunek © 2).
4. Włożyć końcówkę kabla ze złączem USB do gniazda USB komputera lub gniazda

zasilającego USB (Rysunek © 3).

1. Poczekać około 2,5 godziny na całkowite naładowanie akumulatora, a następnie odłączyć kabel ładowania USB.

Gdy narzędzie jest włączone (ON), na wyświetlaczu widać wskazanie poziomu naładowania baterii (Rysunek ①).

Obsługa

1. Skierować laser umieszczony z przodu urządzenia (Rysunek ①) na ścianę, odległość od której chce się zmierzyć (Rysunek ②).
2. Nacisnąć (Rysunek A 3), aby włączyć narzędzie i wyświetlić punkt lasera na ścianie (Rysunek E 1).
3. Gdy spód narzędzia znajdzie się we właściwej odległości od ściany, nacisnąć 📞, aby wykonać pomiar (Rysunek E 2).
4. Obejrzeć wynik pomiaru w oknie wyświetlacza (Rysunek ③).

Zmiana jednostki pomiaru

Po zmierzeniu odległości można zmienić jednostkę pomiaru z wartości dziesiętnej w stopach (6.21 ft) na ułamkową w stopach (6'02"9/16), ułamkową w stopach na metry (1.894 m), metry na cale (74 9/16 in) lub cale na wartość dziesiętną w stopach.

W celu zmiany jednostki pomiaru, nacisnąć i przytrzymać 📁, aż nastąpi zmiana jednostki pomiaru (3 sekundy).

UWAGA: Dalsze przytrzymywanie 📞, gdy nastąpi już zmiana jednostki, powoduje wyłączenie urządzenia.

Ponowny pomiar

W celu przeprowadzenia powtórnego pomiaru, nacisnąć 📞.

• Poprzedni pomiar (Rysunek ①②) zostanie usunięty z okna wyświetlacza.
• Po ustawieniu urządzenia we właściwym położeniu do ponownego pomiaru, nacisnąć

Wyłączanie urządzenia

Urządzenie można wyłączyć w następujący sposób:

• Po wykonaniu pomiaru nacisnąć i przytrzymać 🎯 przez 5 sekund (aż do zgaśnięcia okna wyświetlacza).
• Urządzenie wyłącza się samoczynnie po upływie 120 sekund bezczynności.

Po zakończeniu eksploatacji

NIE wyrzucać produktu wraz z odpadami z gospodarstwa domowego.

ZAWSZE oddawać baterie do utylizacji zgodnie z lokalnymi przepisami.

ODDAWAĆ DO RECYKLINGU zgodnie z lokalnymi przepisami dotyczącymi zbiórki i utylizacji zużytych urządzeń elektrycznych i elektronicznych stosownie do dyrektywy WEEE.

Dane techniczne

Zasięg od 16.5 cm do 12 m (od 6.5 cali do 40 stóp)
Dokładność pomiaru* Zwykle ± 6 mm (± 1/4 cala)*
Rozdzielczość** 1 mm (1/16 cala)**
Klasa lasera 2 (IEC/EN60825-1: 2014)
Długość fali lasera ≤ 1,0 mW przy 620-690 nm
Automatyczne wyłączanie Po 120 s
Trwałość akumulatora Do 3000 pomiarów	lub 30 dni (gdy urządzenie nie jest używane)
Wymiary (wys. x gł. x szer.) 62 x 17,5 x 32 mm (2,44 x 0,69 x 1,25 cala)
Ciężar 31,75 g (1,12 uncji)
Klasa ochrony IP54
Zakres temperatury przechowywania -10°C ~ +60°C (14°F ~ 140°F)
Zakres temperatury pracy od 0°C ~ do +40°C (32°F ~ 104°F)
* Precyzja pomiaru w zależności od warunków pracy. Przy korzystnych warunkach (dobra jakość docelowej płaszczyzny i korzystna temperatura otoczenia) do 9 m (30 stóp).** Rozdzielczość oznacza najmniejszą możliwą do wyświetlenia zmierzoną wartość.W calach ta wartość to 1/16". W mm to 1 mm.
