Produkttyp	Laser-Entfernungsmesser
Marke	Stanley
Modell	STHT77666
Abmessungen (H x T x B)	62 x 17,5 x 32 mm
Gewicht	31,75 g
Stromversorgung	Wiederaufladbarer Akku über USB
Messbereich	16,5 cm bis 12 m
Genauigkeit	±6 mm (normalerweise)
Anzeigeauflösung	1 mm oder 1/16 Zoll
Laserklasse	Klasse 2 (IEC/EN60825-1:2014)
Laserwellenlänge	620-690 nm, ≤1,0 mW
Automatische Abschaltung	Nach 120 Sekunden
Akkulaufzeit	Bis zu 3 000 Messungen oder 30 Tage
Schutzart	IP54
Betriebstemperatur	0°C bis +40°C
Lagertemperatur	-10°C bis +60°C
Garantie	Siehe www.2helpU.com
Hauptfunktionen	Distanzmessung, Einheitenwechsel (m, ft, in), automatische Abschaltung
Sicherheit	Laser Klasse 2 - Nicht direkt in den Strahl blicken
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.

Häufig gestellte Fragen - STHT77666 STANLEY

Wie schalte ich das Entfernungsmessgerät STHT77666 ein?

Drücken Sie die Einschalttaste (Markierung Abbildung A 3), um das Gerät einzuschalten. Ein roter Laserpunkt erscheint auf dem Ziel.

Wie ändere ich die Maßeinheit?

Halten Sie die Einheitentaste gedrückt, bis die gewünschte Einheit angezeigt wird (ca. 3 Sekunden). Verfügbare Einheiten: Meter, Fuß (dezimal oder Bruch) und Zoll.

Was tun, wenn sich das Gerät nicht einschaltet?

Überprüfen Sie, ob der Akku geladen ist. Schließen Sie das mitgelieferte USB-Kabel an und laden Sie den Akku vollständig auf (ca. 2 Std. 30 Min.). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie führe ich eine Distanzmessung durch?

Richten Sie den Laser auf das Ziel, schalten Sie das Gerät ein, drücken Sie dann die Messtaste an der Unterseite des Geräts. Das Ergebnis wird auf dem Display angezeigt.

Wie genau ist das Entfernungsmessgerät?

Die Genauigkeit beträgt ±6 mm unter normalen Bedingungen bis zu 9 Metern. Darüber hinaus kann die Genauigkeit je nach Umgebungsbedingungen variieren.

Das Gerät schaltet sich von selbst aus, ist das normal?

Ja, die automatische Abschaltung ist nach 120 Sekunden Inaktivität aktiviert, um den Akku zu schonen. Sie können das Gerät auch manuell ausschalten, indem Sie die Taste 5 Sekunden lang gedrückt halten.

Wie lade ich den Akku auf?

Öffnen Sie die Abdeckung der Buchse an der Seite des Geräts, stecken Sie das USB-Kabel (kleines Ende) in die Buchse und das andere Ende in einen Computer oder USB-Adapter. Die vollständige Aufladung dauert ca. 2 Std. 30 Min.

Kann ich das Entfernungsmessgerät im Freien verwenden?

Ja, die Schutzart IP54 schützt vor Staub und Spritzwasser. Allerdings können Reichweite und Genauigkeit bei direkter Sonneneinstrahlung oder reflektierenden Oberflächen verringert sein.

Was tun, wenn der Laser schwach ist oder nicht leuchtet?

Überprüfen Sie den Akkuladestand. Laden Sie ggf. auf. Wenn das Problem weiterhin besteht, könnte der Laser defekt sein; wenden Sie sich an den Kundendienst.

Wie lösche ich die letzte Messung?

Drücken Sie die Löschtaste (), um die vorherige Messung zu löschen. Sie können dann eine neue Messung durchführen.

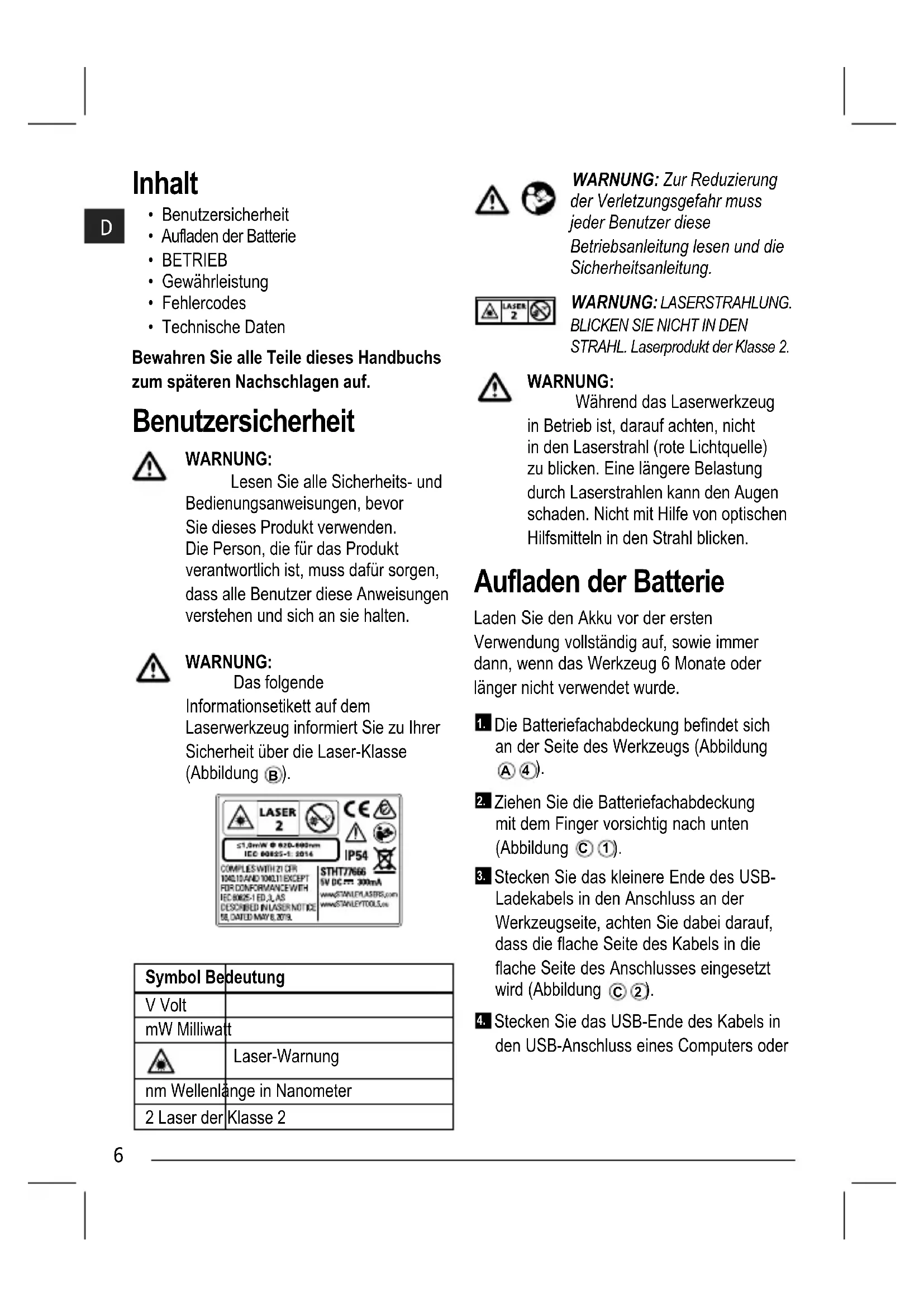

BEDIENUNGSANLEITUNG STHT77666 STANLEY

• Benutzersicherheit
  • Aufladen der Batterie
  • BETRIEB
• Gewährleistung
• Fehlercodes
• Technische Daten

Bewahren Sie alle Teile dieses Handbuchs zum späteren Nachschlagen auf.

Benutzersicherheit

WARNUNG:

Lesen Sie alle Sicherheits- und Bedienungsanweisungen, bevor Sie dieses Produkt verwenden. Die Person, die für das Produkt verantwortlich ist, muss dafür sorgen, dass alle Benutzer diese Anweisungen verstehen und sich an sie halten.

WARNUNG:

Das folgende Informationsetikett auf dem Laserwerkzeug informiert Sie zu Ihrer Sicherheit über die Laser-Klasse (Abbildung Ⓑ).

LASER 2 ≤1.0mW @ 820-690nm IEC 60825-1: 2014 IP54 COMPLIES WITH Z1 OFR 1040.1AND 1040.11EXCEPT FOR CONFORMANCE WITH IEC 60825-1 ED J, AS DESCRIBED IN LASER NOTICE SE, DATED MAY 8, 2019. STHT77666 5V DC: 300mA www.STANLEYPLASTRE.com www.STANLEYTOOLS.com

Symbol Bedeutung
V Volt
mW Milliwatt
	Laser-Warnung
nm Wellenlänge in Nanometer
2 Laser der Klasse 2

WARNUNG: Zur Reduzierung der Verletzungsgefahr muss jeder Benutzer diese Betriebsanleitung lesen und die Sicherheitsanleitung.

WARNUNG: LASERSTRAHLUNG. BLICKEN SIE NICHT IN DEN STRAHL. Laserprodukt der Klasse 2.

WARNUNG:

Während das Laserwerkzeug in Betrieb ist, darauf achten, nicht in den Laserstrahl (rote Lichtquelle) zu blicken. Eine längere Belastung durch Laserstrahlen kann den Augen schaden. Nicht mit Hilfe von optischen Hilfsmitteln in den Strahl blicken.

Aufladen der Batterie

Laden Sie den Akku vor der ersten Verwendung vollständig auf, sowie immer dann, wenn das Werkzeug 6 Monate oder länger nicht verwendet wurde.

1. Die Batteriefachabdeckung befindet sich an der Seite des Werkzeugs (Abbildung A 4).
2. Ziehen Sie die Batteriefachabdeckung mit dem Finger vorsichtig nach unten (Abbildung © 1).
3. Stecken Sie das kleinere Ende des USB-Ladekabels in den Anschluss an der Werkzeugseite, achten Sie dabei darauf, dass die flache Seite des Kabels in die flache Seite des Anschlusses eingesetzt wird (Abbildung © 2).
4. Stecken Sie das USB-Ende des Kabels in den USB-Anschluss eines Computers oder

einer USB-Steckdose (Abbildung © 3).

1. Warten Sie etwa 2,5 Stunden, bis die Batterie vollständig aufgeladen ist, und ziehen Sie das USB-Ladekabel dann ab.

Wenn das Werkzeug eingeschaltet ist, wird auf dem Display der Batteriestand angezeigt (Abbildung D 1).

BETRIEB

1. Richten Sie den Laser oben am Werkzeug (Abbildung A ①) auf die Wand, zu der Sie den Abstand messen wollen (Abbildung E ①).
2. Klicken Sie auf (Abbildung A 3), um das Werkzeug einzuschalten und einen Laserpunkt an der Wand anzuzeigen (Abbildung E 1).
3. Wenn die Unterseite des Werkzeugs im richtigen Abstand zur Wand positioniert ist, klicken Sie auf ⚠️, um die Messung durchzuführen (Abbildung E ②).
4. Das Messergebnis wird im Display angezeigt (Abbildung D 3).

Ändern der Maßeinheit

Wenn der aktuelle Messwert erfasst wurde, können Sie die Maßeinheit ändern: von Dezimal-Fuß (6,21 ft) zu einem Fuß-Wert als Bruch (6'02"9/16), ein Fuß-Wert als Bruch zu Meter (1,894 m), Meter zu Zoll (74 9/16 in) oder Zoll zu Dezimal-Fuß.

Zum Ändern der Maßeinheit halten Sie gedrückt, bis Sie sehen, dass sich der Messwert ändert (3 Sekunden).

HINWEIS: Wenn Sie 🎨 nach der Änderung des Messwerts weiterhin gedrückt halten, wird das Werkzeug ausgeschaltet.

Erneutes Messen

Wenn Sie eine neue Messung vornehmen müssen, klicken Sie auf 📄.

• Das vorherige Messergebnis (Abbildung ①②) wird dann nicht mehr auf dem Display angezeigt.
• Wenn Sie für die neue Messung bereit sind, klicken Sie auf 📄.

Ausschalten des Werkzeugs

Das Werkzeug kann auf eine der folgenden Weisen ausgeschaltet werden:

• Halten Sie nach der Messung 5 Sekunden lang gedrückt (bis das Display nichts mehr anzeigt).
• Wenn Sie das Werkzeug 120 Sekunden lang nicht verwenden, wird es automatisch ausgeschaltet.

Gewährleistung

Auf www.2helpU.com finden Sie die aktuellen Gewährleistungsinformationen.

Ende des Produktlebens

Entsorgen Sie dieses Produkt NICHT mit dem Hausmüll.

Entsorgen Sie Batterien ALWAYS gemäß den lokalen Vorschriften.

BITTE RECYCELN Sie das Produkt im Einklang mit den örtlichen Bestimmungen für die Sammlung und Entsorgung von Elektro- und Elektronikabfällen gemäß WEEE-Richtlinie.

Technische Daten

D

Bereich 16.5 cm bis 12m (6.5 in bis 40ft)
Messgenauigkeit* Typisch ± 6mm (± 1/4in)*
Auflösung** 1mm (1/16in)**
Laserklasse Klasse 2 (IEC/EN60825-1: 2014)
Laser-Wellenlänge ≤ 1,0mW bei 620-690nm
Automatische Abschaltung Nach 120s
Batterielebensdauer Bis zu 3000 Messungen oder 30 Tage (wenn das Werkzeug nicht verwendet wird)
Abmessungen (H x T x B) 62 x 17,5 x 32 mm (2,44 x 0,69 x 1,25in)
Gewicht 31,75g (1,12oz)
Schutzart IP54
Lagertemperaturbereich -10°C ~ +60°C (14°F ~ 140°F)
Betriebstemperaturbereich 0°C ~ +40°C (32°F ~ 104°F)
* Die Messgenauigkeit hängt von den aktuellen Bedingungen ab. Unter günstigen Bedingungen (gute Zieloberfläche und Raumtemperatur) bis zu 9m (30ft).** Die Auflösung ist das feinste Messergebnis, das Ihnen angezeigt werden kann. In Zoll, also 1/16". In mm, also 1mm.
