Produkttyp	Lasermätare
Märke	Stanley
Modell	STHT77666
Mått (H x D x L)	62 x 17,5 x 32 mm
Vikt	31,75 g
Strömförsörjning	Uppladdningsbart batteri via USB
Mätområde	16,5 cm till 12 m
Noggrannhet	±6 mm (normalt)
Displayupplösning	1 mm eller 1/16 tum
Laserklass	Klass 2 (IEC/EN60825-1:2014)
Laservåglängd	620-690 nm, ≤1,0 mW
Automatisk avstängning	Efter 120 sekunder
Batteritid	Upp till 3 000 mätningar eller 30 dagar
Skyddsklass	IP54
Arbetstemperatur	0°C till +40°C
Förvaringstemperatur	-10°C till +60°C
Garanti	Se www.2helpU.com
Huvudfunktioner	Avståndsmätning, enhetsväxling (m, ft, in), automatisk avstängning
Säkerhet	Laser klass 2 - titta inte direkt in i strålen
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte lösningsmedel.

Vanliga frågor - STHT77666 STANLEY

Hur slår man på lasermätaren STHT77666?

Tryck på strömknappen (märkt Figur A 3) för att slå på enheten. En röd laserpunkt visas på målet.

Hur ändrar man måttenheten?

Håll ner enhetsknappen tills önskad enhet visas (cirka 3 sekunder). Tillgängliga enheter är: meter, fot (decimal eller bråk) och tum.

Vad gör man om enheten inte slår på?

Kontrollera att batteriet är laddat. Anslut den medföljande USB-kabeln och ladda batteriet helt (cirka 2,5 timmar). Om problemet kvarstår, kontakta kundtjänst.

Hur tar man ett avståndsmått?

Rikta lasern mot målet, slå på enheten och tryck sedan på mätknappen längst ner på enheten. Resultatet visas på skärmen.

Vilken noggrannhet har lasermätaren?

Noggrannheten är ±6 mm under normala förhållanden, upp till 9 meter. Därefter kan noggrannheten variera beroende på omgivningsförhållanden.

Enheten stängs av av sig själv, är det normalt?

Ja, automatisk avstängning aktiveras efter 120 sekunders inaktivitet för att spara batteri. Du kan också stänga av manuellt genom att hålla knappen intryckt i 5 sekunder.

Hur laddar man batteriet?

Öppna locket till uttaget på sidan av enheten, anslut USB-kabeln (lilla änden) i uttaget och den andra änden i en dator eller USB-adapter. Full laddning tar cirka 2,5 timmar.

Kan jag använda lasermätaren utomhus?

Ja, IP54-klassificeringen skyddar mot damm och vattenstänk. Men räckvidden och noggrannheten kan minska i starkt solljus eller på reflekterande ytor.

Vad gör man om lasern är svag eller inte tänds?

Kontrollera batterinivån. Ladda vid behov. Om problemet kvarstår kan lasern vara defekt; kontakta kundtjänst.

Hur raderar man den senaste mätningen?

Tryck på raderingsknappen () för att ta bort föregående mätning. Du kan sedan ta en ny mätning.

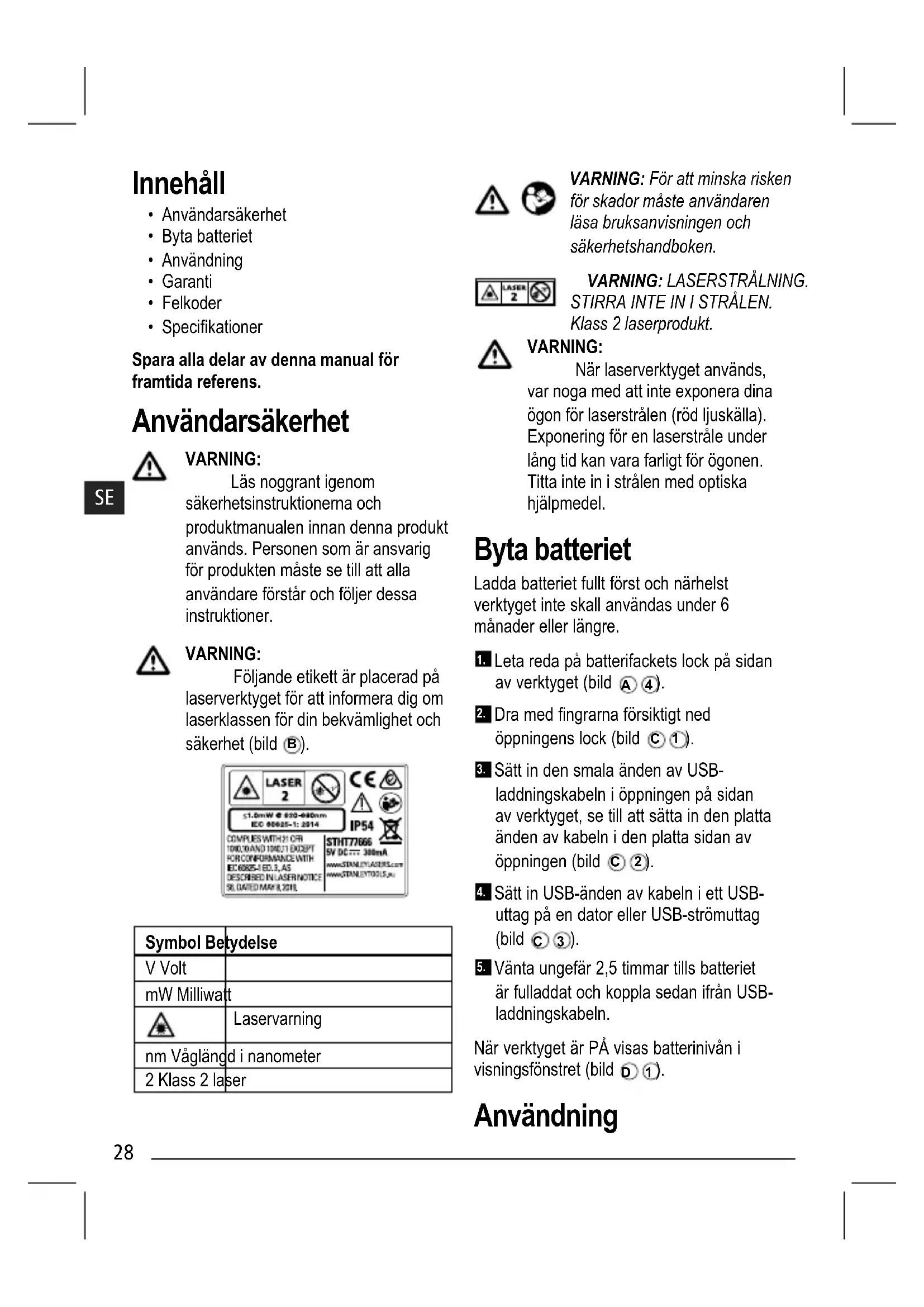

BRUKSANVISNING STHT77666 STANLEY

• Användarsäkerhet
• Byta batteriet
• Användning
• Garanti
• Felkoder
• Specifikationer

Spara alla delar av denna manual för framtida referens.

Användarsäkerhet

WARNING:

Läs noggrant igenom säkerhetsinstruktionerna och produktmanualen innan denna produkt används. Personen som är ansvarig för produkten måste se till att alla användare förstår och följer dessa instruktioner.

WARNING:

Följande etikett är placerad på laserverktyget för att informera dig om laserklassen för din bekvämlighet och säkerhet (bild B).

LASER 2 ≤1.0mW @ 620-680nm IEC 69825-1: 2014 IP54 COMPLIES WITH 31 CFR 100,0xAND 104,211 DECEPT FOR CONFORMANCE WITH IEC 69825-I ED.3, AS DESCRIBED IN LASER NOTICE SLG DATED MAY 8, 2015 STHT77666 SV DC: 300mA www.STANLEYLASERS.com www.STANLEYTOOLS.MI

Symbol Betydelse
V Volt
mW Milliwatt
	Laservarning
nm Våglängd i nanometer
2 Klass 2 laser

WARNING: För att minska risken för skador måste användaren läsa bruksanvisningen och säkerhetshandboken.

WARNING: LASERSTRÅLNING. STIRRA INTE IN I STRÅLEN. Klass 2 laserprodukt.

WARNING:

När laserverktyget används, var noga med att inte exponera dina ögon för laserstrålen (röd ljuskälla). Exponering för en laserstråle under lång tid kan vara farligt för ögonen. Titta inte in i strålen med optiska hjälpmedel.

Byta batteriet

Ladda batteriet fullt först och närhelst verktyget inte skall användas under 6 månader eller längre.

1. Leta reda på batterifackets lock på sidan av verktyget (bild Ⓐ④).
2. Dra med fingrarna försiktigt ned öppningens lock (bild Ⓒ 1).
3. Sätt in den smala änden av USB-laddningskabeln i öppningen på sidan av verktyget, se till att sätta in den platta änden av kabeln i den platta sidan av öppningen (bild © 2).
4. Sätt in USB-änden av kabeln i ett USB-uttag på en dator eller USB-strömuttag (bild Ⓐ ③).
5. Vänta ungefär 2,5 timmar tills batteriet är fulladdat och koppla sedan ifrån USB-laddningskabeln.

När verktyget är PÅ visas batterinivån i visningsfönstret (bild D 1).

Användning

1. Peka lasern på ovansidan av verktyget (bild A ①) mot väggen till vilken du behöver mäta avständet (bild E ①).
2. Klicka på (bild A 3) för att slå på verktyget och visa en laserpunkt på väggen (bild E 1).
3. När undersidan av verktyget är placerad på korrekt avständ från väggen, klicka på för att göra mätningen (bild E 2).
4. Visa mätningen i visningsfönstret (bild D ③).

Byte av mätenhet

När den aktuella mätningen gjorts kan du ändra mätenheten från decimalt ft (6,21 ft) till fraktionell ft (6'02"9/16), fraktionell ft till meter (1,894 m), meter till tum (74 9/16 in), eller tum till decimal ft.

För att ändra mätenheten, tryck på och håll kvar 📁 tills du ser den ändrade mätenheten (3 sekunder).

NOTERA: Om du fortsätter att hålla ned efter att mätenheten ändrats kommer enheten att stängas av.

Mätning igen

Om du behöver göra en ny mätning, klicka på 📁.

• Föregående mätningen (bild ①②) kommer att rensas bort från visningsfönstret.
• När du är redo att göra den nya mätningen, klicka på 📄.

Stänga av verktyget

Verktyget kan stängas av på något av följande sätt:

- Efter att mätningen gjorts, tryck på och håll kvar i 5 sekunder (tills visningsfönstret rensas).

- Om du inte använder verktyget under 120 sekunder kommer det automatiskt att stängas av.

Garanti

Gå till www.2helpU.com för den senaste garantiinformationen.

Slutet på livslängden

Kasta INTE denna produkt tillsammans med hushållssoporna.

Kasta ALLTID batterierna enligt de lokala föreskrifterna.

ÅTERVINN i enlighet med de lokala bestämmelserna för insamling och avyttring av elektriskt och elektroniskt avfall under WEEE-direktivet.

Specifikationer

Område 16.5 cm till 12 m (6.5 in till 40ft)
Mätkorrekthet* Typiskt ± 6 mm (± 1/4in)*
Upplösning** 1 mm (1/16in)**
Laserklass Klass 2 (IEC/EN60825-1: 2014)
Laservåglängd ≤ 1,0 mW vid 620-690 nm
Automatisk avstängning Efter 120s
Batterilivslängd Upp till 3000 mätningar	eller 30 dagar (om verktyget inte används)
Mått (H x D x B) 62 x 17,5 x 32 mm (2,44 x 0,69 x 1,25in)
Vikt 31,75 g (1,12oz)
IP-märkning IP54
Temperaturområde förvaring -10 °C ~ +60 °C (14 °F ~ 140 °F)
Drifttemperaturområde 0 °C ~ +40 °C (32 °F ~ 104 °F)
* Mätkorrekthet beror på den aktuella förhållandet. Under ideala förhållanden (bra målyta och rumstemperatur) upp till 9 m (30 ft).** Upplösning är den finaste mätningen som du kan se. I tum, d.v.s. 1/16". I mm, d.v.s. 1 mm.
