BRUKSANVISNING STHT77065 STANLEY

Spara alla delar i den här bruksanvisningen för framtida bruk.

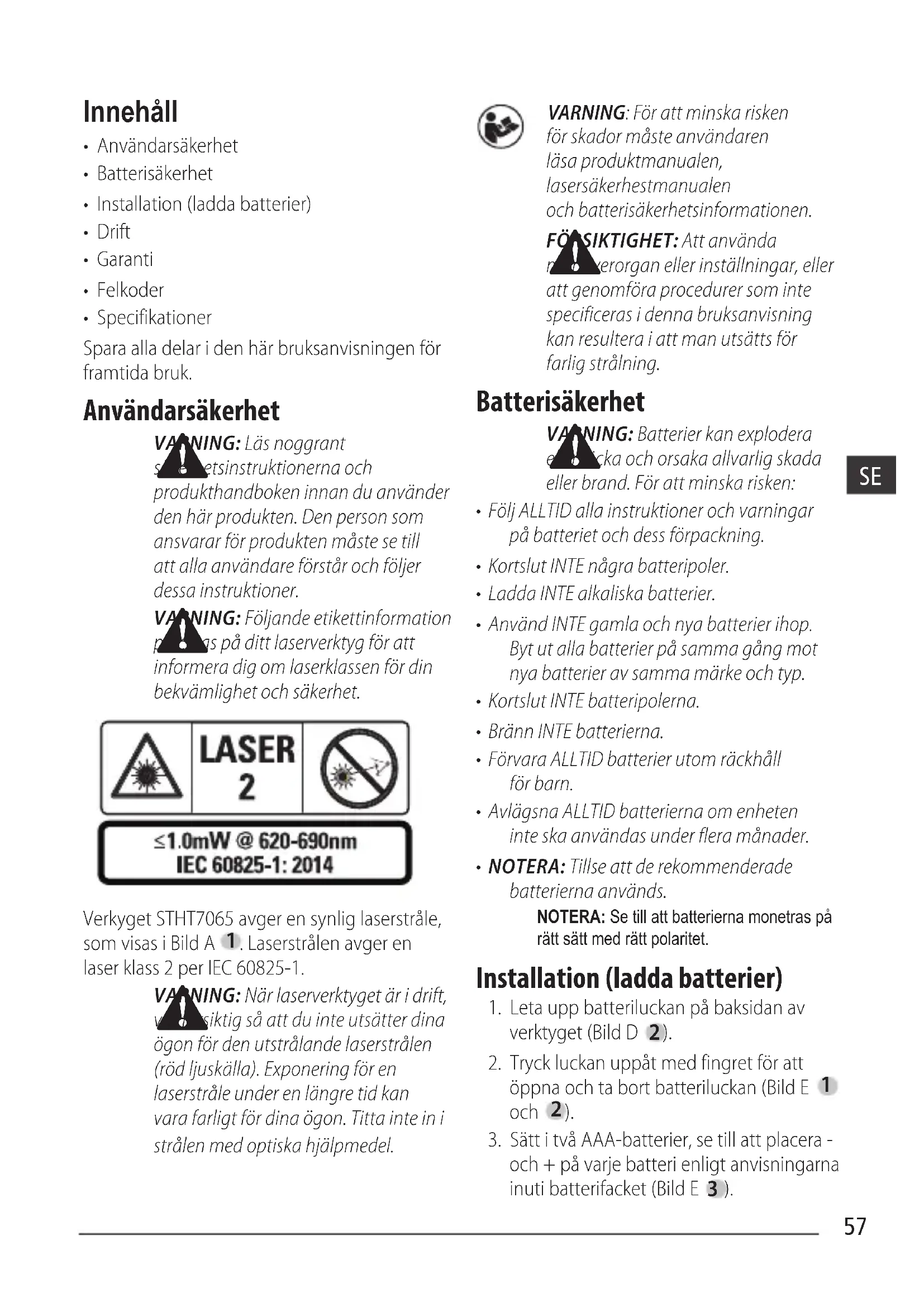

Användarsäkerhet

VANNING: Läs noggrant søretsinstruktionerna och produkthandboken innan du använder den här produkten. Den person som ansvarar för produkten måste se till att alla användare förstår och följer dessa instruktioner.

VANNING: Följande etikettinformation pällings på ditt laserverktyg för att informera dig om laserklassen för din bekvämlighet och säkerhet.

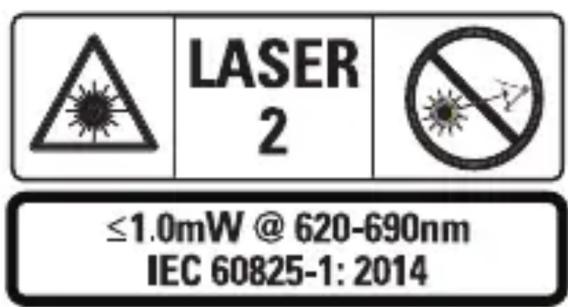

LASER 2 ≤1.0mW @ 620-690nm IEC 60825-1: 2014

Verkyget STHT7065 avger en synlig laserstråle, som visas i Bild A 1. Laserstrålen avger en laser klass 2 per IEC 60825-1.

VÄNING: När laserverktyget är i drift, vändensiktig så att du inte utsätter dina ögon för den utstrålande laserstrålen (röd ljuskälla). Exponering för en laserstråle under en längre tid kan vara farligt för dina ögon. Titta inte in i strålen med optiska hjälpmedel.

WARNING: För att minska risken för skador måste användaren läsa produktmanualen, lasersäkerhestmanualen och batterisäkerhetsinformationen.

FÖRSIKTIGHET: Att använda näverorgan eller inställningar, eller att genomföra procedurer som inte specificeras i denna bruksanvisning kan resultera i att man utsätts för farlig strålning.

Batterisäkerhet

VANNING: Batterier kan explodera elicka och orsaka allvarlig skada eller brand. För att minska risken:

• Följ ALLTID alla instruktioner och varningar på batteriet och dess förpackning.
• Kortslut INTE några batteripoler.
  • Ladda INTE alkaliska batterier.
• Använd INTE gamla och nya batterier ihop. Byt ut alla batterier på samma gång mot nya batterier av samma märke och typ.
• Kortslut INTE batteripolerna.
• Bränn INTE batterierna.
• Förvara ALLTID batterier utom räckhåll för barn.
• Avlägsna ALLTID batterierna om enheten inte ska användas under flera månader.
• NOTERA: Tillse att de rekommenderade batterierna används.

NOTERA: Se till att batterierna monetras på rätt sätt med rätt polaritet.

Installation (ladda batterier)

1. Leta upp batteriluckan på baksidan av verktyget (Bild D 2).
2. Tryck luckan uppåt med fingret för att öppna och ta bort batteriluckan (Bild E 1 och 2).

3. Sätt i två AAA-batterier, se till att placera - och + på varje batteri enligt anvisningarna inuti batterifacket (Bild E 3).

4. Skjut in stiften längst ner på batteriluckan i skårorna i batterifacket.

5. Tryck ned batteriluckan tills den snäpper på plats (Bild E 4).

När verktyget är PÅ visas batterinivån i displayfönstret (Bild C 1).

INSTALLATION AV LDM

Starta verktyget

Klicka på (Bild A 3) för att sätta på verktyget.

Ändra referensplats

Verktyget mäter avståndet från botten (Bild F 1) eller topp (Bild F 2) på verktyget till väggen eller objektet.

1. Tryck in kuggjhulsknappen (Bild A 4) i 3 sekunder. Ikonen för mätninsgreferensplats (Bild C 5) blinkar i displayfönstret.
2. Tryck på kugghulsknappen igen för att ändra referensplats.
3. Tryck på On (på)-knappen (Bild A 3) för att bekräfta referensplatsen.

Byta måttenhet

När den nuvarande mätningen har utförts (enheten är inte i kontinuerligt mätläge) kan du ändra måttenheten från decimalfot (6,21 ft) till bråkdelsfot (6'02 "9/16), bråkdelsfot till meter (1,894 m), meter till tum (74 9/16 tum) eller tum till decimalfot.

- För att byta måttenhet, håll ned kugghjulsknappen (Bild A 4) i tre sekunder för att öppna enhetens meny. Tryck på knappen för att bekräfta referensplats. När den har bekräftats visas den aktuella måttenheten, tryck på kugghjulet för att byta enhet och On (på)-knappen för att bekräfta.

DRIFT

Mätning av avstånd till vägg eller objekt

1. Rikta lasern (Bild A 1) mot väggen eller objektet vars avständ du behöver mäta (Bild F).
2. Tryck på On-knappen (på) (Bild A 3) för att mäta avståndet från verktyget till väggen eller objektet. Se Installation av LDM för att ändra referensplats och / eller mätenhet.
3. Längst ner i displayfönstret (Bild A 2), se den aktuella mätningen (Bild C 3), vilken kommer att ändras när du rör verktyget.

Klicka på On (på) för att registrera mätningen. Klicka på On (på) igen för att registrera en ny mätning. Upprepa sedan steg 1-3.

Mätområde

Du kan mäta ytan på en vägg, ett golv eller ett föremål.

1. Tryck en gång på kugghjulsknappen (Bild A 4) för att visa områdesikonen (Bild B 1) på displayfönstret (Bild A 2).

Mät längden.

1. Placera verktyget i ena änden av målet och rikta laserpunkten över längden. (Bild G 1) visar var verktyget ska placeras om det mäts från toppen av verktyget.)
2. Tryck på On (på) för att visa längdmätningen på den andra raden i displayfönstret.

Mät bredden.

1. Rikta verktygets överdel mot ena sidan av målet (vägg, golv eller föremål).

2. Placera verktyget i ena änden av målet och rikta laserpunkten över bredden. (Bild G 2) visar var verktyget ska placeras om det mäts från toppen av verktyget.)

3. Tryck på På för att visa breddmätningen högst upp i fönstret.

Visa areamätningen längst ner i displayfönstret (Bild C 3).

Mät volym

Du kan mäta volymen på ett rum eller ett objekt.

1. Tryck tre gånger på kugghjulsknappen (Bild A 4) för att visa volymikonen på displayfönstret (Bild C 3).

Mät bredden.

1. Rikta verktygets överdel mot ena sidan av målet (rum eller föremål).
2. Placera verktyget i ena änden av målet och rikta laserpunkten över bredden. (Bild H 1) visar var verktyget ska placeras om du mäter från toppen av verktyget.)
3. Tryck för att visa breddmätningen högst upp i fönstret.

Mät längden.

1. Placera verktyget i ena änden av målet och rikta laserpunkten över längden. (Bild H 2) visar var verktyget ska placeras om du mäter från toppen av verktyget.)
2. Tryck på På för att visa längdmätningen på den andra raden i displayfönstret.

Mät höjden.

1. Placera verktyget i ena änden av målet och rikta laserpunkten över höjden. (Bild H 3 visar var verktyget ska placeras om du mäter från botten av verktyget.)
2. Tryck på On (på) för att visa höjdmätningen på den tredje raden i displayfönstret.

Visa volymmätningen längst ner i displayfönstret (Bild C 3).

Lägg till mätningar

Du kan lägga till två mätningar för att få en totalmätning av de två avständen.

1. Tryck på kugghjulsknappen (Bild A 4) för att visa tiläggsikonen på displayfönstret (Bild C 4).
2. Tryck på On-knappen (på) (Bild A 3) för att mäta avståndet från verktyget till väggen eller objektet.
3. Tryck på On (på)-knappen för att registrera den första mätningen på översta raden.
4. Rikta lasern (Bild A 1) mot nästa vägg eller objekt.
5. Tryck på On (på)-knappen för att registrera den andra mätningen på mittenraden.
6. Visa totalen av de två mätningarna längst ner i displayfönstret (Bild C 3).

Subtrahera mätningar

Du kan subtrahera en mätning från en annan.

1. Tryck på kugghjulsknappen (Bild A 4) för att visa subtraktionsikonen på displayfönstret (Bild C 3).
2. Rikta lasern längst upp på verktygslasern (Bild A 1) mot väggen eller objektet vars avständ du behöver mäta.
3. Tryck på On-knappen (på) (Bild A 3) för att mäta avståndet från verktyget till väggen eller objektet.
4. Tryck på On (på)-knappen för att registrera den första mätningen på översta raden.
5. Rikta lasern längst upp på verktyget mot nästa vägg eller objekt.
6. Tryck på On (på)-knappen för att registrera den andra mätningen på mittenraden.
7. Visa skillnaden mellan de två mätningarna längst ner i displayfönstret (Bild C 3).
   NOTERA: Om den andra mätningen är större änd en första: IC 601 visas för ett negativt nummer. Byt mätpunkter så att den första mätningen är större än den andra.

Stänga av verktyget

Verktyget kan stängas av på något av följande sätt:

• Tryck och håll in On (på)-knappen (Bild A 3) i flera sekunder (tills displayfönstret rensas).
• Om du inte använder verktyget på 180 sekunder stängs det automatiskt av.

Begränsad garanti

Stanleys garanti för den här produkten gäller i två (2) år för material- och tillverkningsfel. Den här BEGRÄNSADE GARANTIN gäller inte produkter som använts olämpligt, felhanterats, ändrats eller reparerats. Ring 800-262-2161 för mer information eller returanvisningar. Om inte annat angetts så reparerar Stanley kostnadsfritt alla defekta Stanley-produkter, inklusive delar och timdebiteringar, eller efter Stanleys omdöme utförs ett byte av sådana verktyg eller återbetalning av inköpspriset, med avdrag för förslitning, i utbyte mot det defekta verktyget. DEN HÄR BEGRÄNSADE GARANTIN EXKLUDERAR ALLA TILLFÄLLIGA ELLER RESULTERANDE SKADOR. En del stater tillåter inte exkluderande eller begränsning av tillfälliga eller resulterande skador, så den begränsningen gäller eventuellt inte er. Den här BEGRÄNSADE LIVSTIDSGARANTIN ger er specifika, juridiska rättigheter som kan variera från stat till stat. Utöver garantin täcks STANLEY-lasrar av vår: 30-dagars pengarna tillbaka-garanti Om du av någon anledning inte är helt nöjd med prestandan på din STANLEY-laser kan du returnera den inom 30 dagar från inköpsdatumet med ett kvitto för full återbetalning.

Att skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas in de vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återvinnas och återanvändas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Närmare information finns tillgänglig på www.2helpU.com.

Batterier

• När du avfallshanterar batterier, tänk på att skydda miljön.
• Konsultera dina lokala myndigheter angående ett miljövänligt sätt avfallshantera batterierna.

Felkoder

Om INFO visas i displayfönstret med ett kodnummer, utför motsvarande korrigerande åtgård.

Kod Beskrivning Åtgärd
IC101 Motagen signal för stark Målet är för reflekterande Använd målplattan eller ändra målytan.
IC201 För mycket bakgrundsljus Minska bakgrundsljuset på målområdet.
IC302 Temperaturen utanför området	Låt enheten värmas eller kallna och upprepa mätningen
IC303 Avståndet inte inom räckvidd eller signal för svag	Justera räckvidden, om inom räckvidden, ändra målytan
IC401 Batteriet för svagt för mätningar	Ladda upp eller byt batterierna om de inte är uppladdningsbara
IC505 Hårdvarufel Slå på/av enheten flera gånger. Om felet fortfarande uppstår ska du returnera enheten till servicecentret eller distributören.
IC601 Negativt nummer Mät längre sträcka före kortare sträcka för positivt resultat
IC604 Ogiltig mätning för beräkning	Mät om avständen, hypotenusan måste vara större än sidorna på triangel

Specifikationer

Räckvidd 0,2 m till 20 m
Mätnoggrannhet* ± 3 mm*
Upplösning** 1 mm**
Laserklass Klass 2 (IEC/EN60825-1: 2014)
Lasertyp ≤ 1,0 mW @ 620-690 nm
Bakgrundsbelysning Automatisk avstängning Etter 20 s
Laser Efter 120 s
Enhet automatisk avstängning Efter 180 s
Kontinuerlig mätning Ja
Område/volym Ja
Batterilivslängd (2 x AAA) Upp till 3000 mätningar
Mått (H x D x B) 120 x 48,5 x 26 mm
Vikt (med batterier) 100 g
Drifttemperaturområde -10 °C ~ +60 °C
Drifttemperaturområde 0 °C ~ +40 °C
*Noggrannheten på mätningen beror på rådande förhållanden:Under gynnsamma förhållanden (bra målyta, låg bakgrundsbelysning och god rumstemperatur) upp till 10 m. Mätfelet kan öka med upp till ± 0,1 mm/m vid avstånd över 10 mUnder ogynnsamma förhållanden (dålig målyta, hög bakgrundsbelysning, driftstemperaturer vid den övre eller nedre änden av temperaturområdet) kan mätområdet minskas och noggrannheten kan öka till ± 6 mm för avstånd under 10 m. Över 10 m kan mätfelet öka med ± 0,25 mm/ m.**Upplösning är den finaste mätningen du kan se. Vilket motsvarar 1/16 tum. Vilket motsvarar 1 mm.
