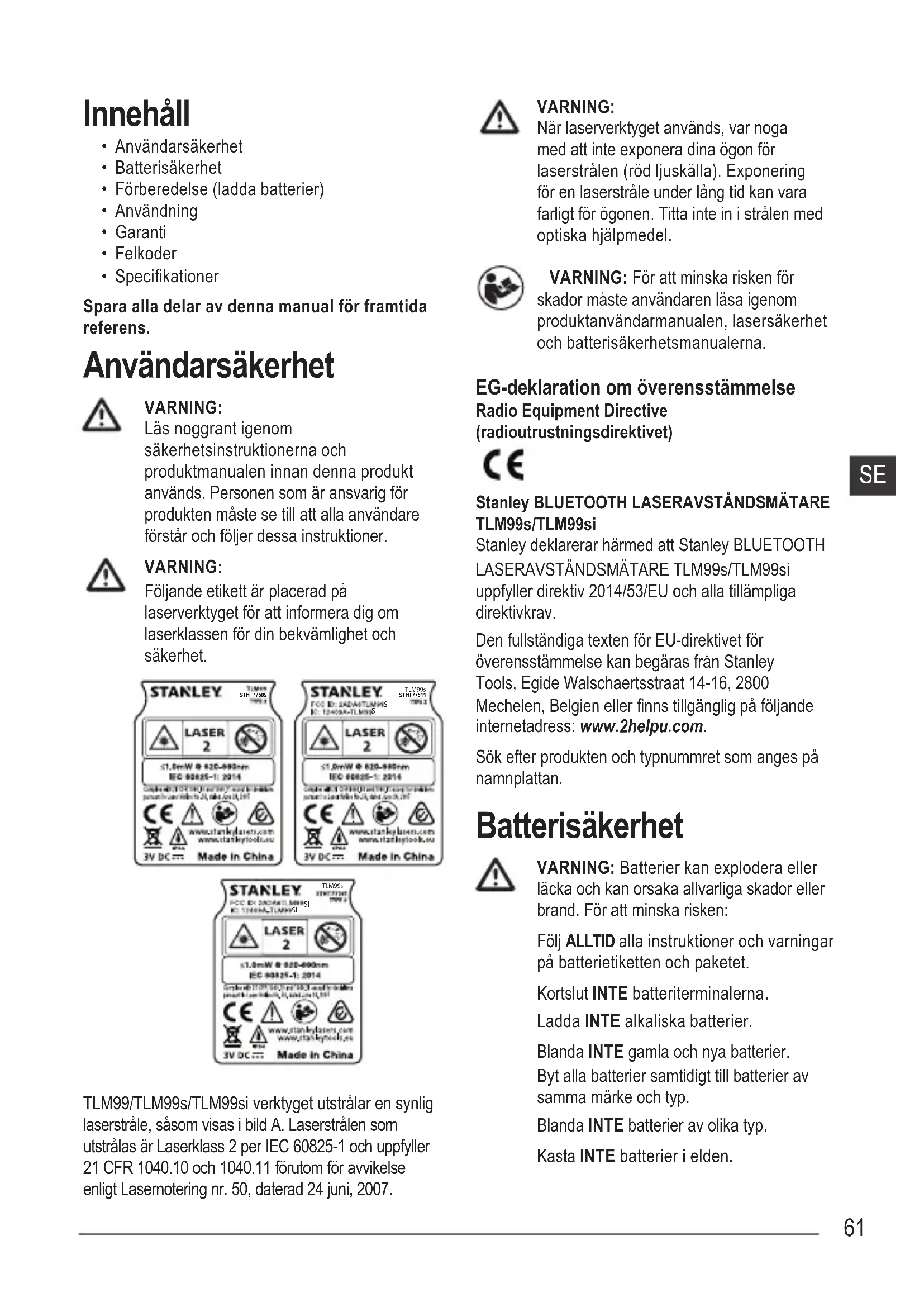

BRUKSANVISNING TLM99si STANLEY

• Användarsäkerhet
• Batterisäkerhet
  • Förberedelse (ladda batterier)
• Användning
• Garanti
• Felkoder
• Specifikationer

Spara alla delar av denna manual för framtida referens.

Användarsäkerhet

WARNING:

Läs noggrant igenom säkerhetsinstruktionerna och produktmanualen innan denna produkt används. Personen som är ansvarig för produkten måste se till att alla användare förstår och följer dessa instruktioner.

WARNING:

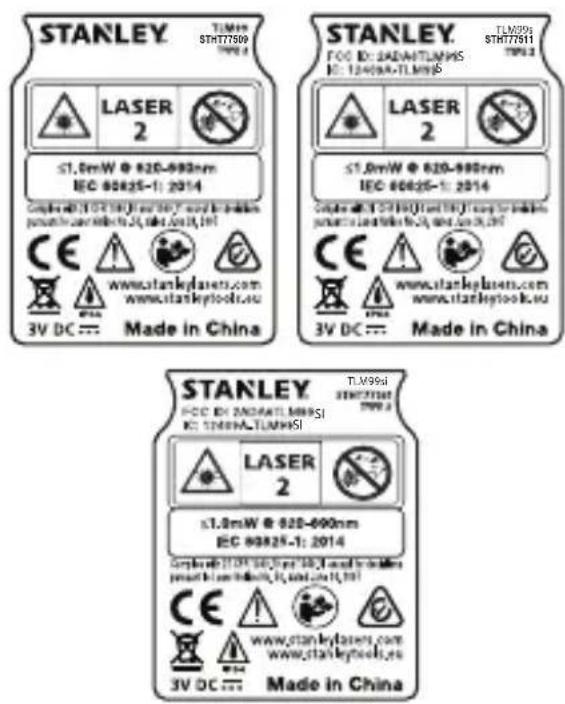

Följande etikett är placerad på laserverktyget för att informera dig om laserklassen för din bekvämlighet och säkerhet.

STANLEY TLM90S STHT77509 TYP6.2 LASER 2 ≤1.0mW @ 820-990nm IEC 80825-1: 2014 CE www.stanleylasers.com www.stanleytools.eu 3V DC === Made in China STANLEY TLM90S STHT77511 TYP6.2 LASER 2 ≤1.0mW @ 820-990nm IEC 80825-1: 2014 CE www.stanleylasers.com www.stanleytools.eu 3V DC === Made in China STANLEY TLM90S STHT77512 TYP6.2 LASER 2 ≤1.0mW @ 820-990nm IEC 80825-1: 2014 CE www.stanleylasers.com www.stanleytools.eu 3V DC === Made in China

TLM99/TLM99s/TLM99si verktyget utstrålar en synlig laserstråle, såsom visas i bild A. Laserstrålen som utstrålas är Laserklass 2 per IEC 60825-1 och uppfyller 21 CFR 1040.10 och 1040.11 förutom för avvikelse enligt Lasernotering nr. 50, daterad 24 juni, 2007.

WARNING:

När laserverktyget används, var noga med att inte exponera dina ögon för laserstrålen (röd ljuskälla). Exponering för en laserstråle under lång tid kan vara farligt för ögonen. Titta inte in i strålen med optiska hjälpmedel.

WARNING: För att minska risken för skador måste användaren läsa igenom produktanvändarmanualen, lasersäkerhet och batterisäkerhetsmanualerna.

EG-deklaration om överensstämmelse Radio Equipment Directive (radioutrustningsdirektivet)

Stanley BLUETOOTH LASERAVSTÄNDSMÄTARE TLM99s/TLM99si

Stanley deklarerar härmed att Stanley BLUETOOTH LASERAVSTÅNDSMÄTARE TLM99s/TLM99si uppfyller direktiv 2014/53/EU och alla tillämpliga direktivkrav.

Den fullständiga texten för EU-direktivet för överensstämmelse kan begäras från Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgien eller finns tillgänglig på följande internetadress: www.2helpu.com.

Sök efter produkten och typnummret som anges på namnplattan.

Batterisäkerhet

WARNING: Batterier kan explodera eller läcka och kan orsaka allvarliga skador eller brand. För att minska risken:

Följ ALLTID alla instruktioner och varningar på batterietiketten och paketet.

Kortslut INTE batteriterminalerna.

Ladda INTE alkaliska batterier.

Blanda INTE gamla och nya batterier.

Byt alla batterier samtidigt till batterier av samma märke och typ.

Blanda INTE batterier av olika typ.

Kasta INTE batterier i elden.

Förvara ALLTID batterier utom räckhåll för barn.

Ta ALLTID batterierna om enheten inte kommer att användas på flera månader.

NOTERA: Se till att de batterier som rekommenderas används.

NOTERA: Se ALLTID till att batterierna är rätt isatta och med korrekt polaritet.

Förberedelse (ladda batterier)

1. Leta reda på batterifackets hake på baksidan av TLM99, TLM99s eller TLM99si verktyget (bild © #2).
2. Använd fingrarna, dra ned haken för att låsa upp och ta bort batteriluckan (bild D#1 och #2).
3. Sätt i två AAA batterier, se till att placera - och + ändarna på varje batteri såsom anges på insidan av batterifacket (bild D #3).
4. Skjut pinnarna på undersidan av batteriluckan in i skårorna i batterifacket (bild D #4).
5. Skjut ned batteriluckan tills den snäpper på plats (bild D#5).

När verktyget är PÅ visas batterinivån i visningsfönstret (bild Ⓔ #1).

Användning

Mätning av avståndet till en vägg eller ett föremål

1. Klicka på föld Ⓐ#5) för att slå på verktyget.

2. Verktyget kommer att mäta avståndet från undersidan av verktyget till väggen eller föremålet (bild F #1).

För att mäta från ovansidan av verktyget istället för från undersidan (bild F #2), håll kvar i två sekunder. I visningsfönstret kommer ikonen att ändras från till (bild E #5).

1. Peka med lasern på ovansidan av verktyget (bild A#1) mot väggen eller föremålet vars avständ du behöver mäta (bild F).
2. Klicka på för att mäta avständet från undersidan av verktyget till väggen eller föremålet.
3. Nederst i visningsfönstret (bild A #2), visas nuvarande mätning (bild E #3).

För att göra en ny mätning, klicka på ON för att flytta nuvarande mätning upp till föregående linje i visningsfönstret (bild E #2). Upprepa sedan steg 2-5.

Kontinuerlig mätning av avständ

För att göra en serie med mätningar allt eftersom du flyttar runt, byt till kontinuerligt mätningsläge.

1. Klicka på (bild A #5) för att slå på verktyget.

2. Peka med lasern på ovansidan av verktyget (bild A #1) mot väggen eller föremålet vars avständ du behöver mäta (bild F).

3. Klicka på och håll kvar två sekunder för att slå på kontinuerligt mätningsläge.

4. Nederst i visningsfönstret (bild Ⓐ #2), visas nuvarande mätning (bild Ⓔ #3), vilken ändras när du flyttar verktyget.

5. För att göra den aktuella mätningen (från verktyget mot väggen eller föremålet) och avsluta kontinuerligt mätningsläge, klicka på ON.

För att göra en ny mätning, klicka på ON för att flytta nuvarande mätning upp till föregående linje i visningsfönstret. Upprepa sedan steg 2-5.

Mätningsarea

Du kan mäta arean på en vägg, ett golv eller ett föremål.

1. Klicka på (bild A #5) för att slå på verktyget.

2. Verktyget kommer att mäta avständet från undersidan av verktyget till väggen eller föremålet (bild F#1).

För att mäta från ovansidan av verktyget istället för från undersidan (bild F #2), håll kvar i två sekunder. I visningsfönstret kommer ikonen att ändras från till (bilo E #5).

1. Klicka på för att visa i visningsfönstret (bild E #4).

2. Mätning av bredden.

3. Peka med överkanten av verktyget på ena sidan av målet (vägg, golv eller föremål).

4. Placera verktyget på ena änden av målet och peka med laserpunkten över bredden. (Bild ©#1 visar var verktyget skall placeras om du mäter från undersidan av verktyget.)

5. Klicka på för att visa breddmättet överst i visningsfönstret.

6. Mätning av längden.

7. Placera verktyget på ena änden av målet och peka med laserpunkten över längden.
   (Bild G) #2 visar var verktyget skall placeras om du mäter från undersidan av verktyget.)

8. Klicka på ON för att visa längdmättet på den andra raden i visningsfönstret.

9. Visa Area-mätningen nederst i visningsfönstret (bild E #3).

Mätning av volym

Du kan mäta volymen av rum eller ett föremål.

1. Klicka på (bild Ⓐ#5) för att slå på verktyget.
2. Verktyget kommer att mäta avständet från undersidan av verktyget till väggen eller föremålet (bild F#1).

För att mäta från ovansidan av verktyget istället för från undersidan (bild F #2), håll kvar i två sekunder. I visningsfönstret kommer ikonen att ändras från till (bild E #5).

1. Klicka på två gänger för att visa i visningsfönstret (bild E #4).

1. Mätning av bredden.

2. Peka med ovansidan av verktyget på ena sidan av målet (rum eller föremål).

3. Placera verktyget på ena änden av målet och peka med laserpunkten över bredden. (Bild H#1 visar var verktyget skall placeras om du mäter från undersidan av verktyget.)

4. Klicka på ON för att visa breddmättet överst i visningsfönstret.

5. Mätning av längden.

6. Placera verktyget på ena änden av målet och peka med laserpunkten över längden.
   (Bild Ⓗ#2 visar var verktyget skall placeras om du mäter från undersidan av verktyget.)

7. Klicka på ON för att visa längdmättet på den andra raden i visningsfönstret.

8. Mätning av höjden.

9. Placera verktyget på ena änden av målet och peka med laserpunkten över höjden.
   (Bild Ⓗ) #3 visar var verktyget skall placeras om du mäter från undersidan av verktyget).

10. Klicka på ON för att visa längdmättet på den andra raden i visningsfönstret.

11. Visa Volym-mätningen nederst i visningsfönstret (bild E#3).

Lägga till mätningar

Du kan lägga till två mätningar för att få en total mätning av de två avständen.

1. Klicka på (bild A #5) för att slå på verktyget.
2. Verktyget kommer att mäta avständet från undersidan av verktyget till väggen eller föremålet (bild F#1).

För att mäta från ovansidan av verktyget istället för från undersidan (bild F #2), håll kvar i två sekunder. I visningsfönstret kommer ikonen att ändras från till (bild E #5).

1. Peka med lasern på ovansidan av verktyget (bild A #1) mot väggen eller föremålet vars avständ du behöver mäta.
2. Klicka på för att mäta avständet från verktyget till väggen eller föremålet.

3. Ange att du vill lägga till denna mätning till nästa mätning.

4. På TLM99 knappsats, klicka på (+/- (bild Ⓐ #7).

5. På TLM99s eller TLM99si knappsats, klicka på (bild B #1).

6. Peka med laser ovanpå verktyget mot nästa vägg eller föremål.

7. Klicka på för att mäta avständet och lägg till det till den föregående mätningen.
8. Visa det totala av de två mätningarna nederst i visningsfönstret (bild Ⓔ #3).

Dra ifrån mätningar

Du kan dra ifrån en mätning från en annan.

1. Klicka på (bild A #5) för att slå på verktyget.
2. Verktyget kommer att mäta avständet från undersidan av verktyget till väggen eller föremålet (bild F#1).

För att mäta från ovansidan av verktyget istället för från undersidan (bild F #2), håll kvar i två sekunder. I visningsfönstret kommer ikonen att ändras från till (bild E #5).

1. Peka med lasern på ovansidan av verktyget (bild Ⓐ#1) mot väggen eller föremålet vars avständ du behöver mäta.
2. Klicka på för att mäta avständet från verktyget till väggen eller föremålet.

3. Ange att du vill dra ifrån nästa mätning från denna mätning.

4. På TLM99 knappsats.klicka på +/- två gånger.

5. På TLM99s eller TLM99si knappsats, klicka på två gånger.

6. Peka med laser ovanpå verktyget mot nästa vägg eller föremål.

7. Klicka på för att mäta avståndet och dra ifrån det från den föregående mätningen.
8. Visa skillnaden mellan de två mätningarna nederst i visningsfönstret (bild E #3).

Byte av mätenhet

När den aktuella mätningen gjorts (enheten skall inte vara i kontinuerligt mätningsläge), kan du ändra mätenheten från decimalt ft (6,21 ft) till fraktionell ft (6'02" 9/16), fraktionell ft till meter (1,894 m), meter till tum (74 9/16 tum), eller tum till decimal ft.

• På TLM99 knappsats, klicka på (bild A #3).
• På TLM99s eller TLM99si knappsats håll kvar (bild B #1) tills du ser att mätningen ändras (2-3 sekunder).

Använda TLM99s/TLM99si med

Om du har en TLM99s eller TLM99si kan du använda dess Bluetooth® möjlighet för att parkoppla den med STANLEY Smart Connect i din mobiltelefon eller pekdata och registera korrekta mätningar i din golvplanering.

1. Från antingen eller, ladda ned STANLEY Smart Connect till din mobiltelefon eller pekdator.
2. Använd STANLEY Smart Connect, fånga in rummet eller ytan som du vill registrera och bygg din golvplanering.
3. På TLM99s eller TLM99si knappsats, klicka på för att slå på verktyget.
4. Om Bluetooth® ikonen inte visas i visningsfönstret (bild E #6), klicka på på knappsatsen för att slå på Bluetooth®.
5. Använd STANLEY Smart Connect för att parkoppla din mobiltelefon eller pekdator till TLM99s eller TLM99si.
6. Använd TLM99s eller TLM99si för att mäta varje vägg i rummet eller utrymmet fångat i golvplanet och synkronisera mätningarna till golvplaneringen.
7. Använd STANLEY Smart Connect, spara golvplaneringen.

När du har sparat golvplaneringen kan du exportera den till ett av flera olika filformat, inklusive PDF, DXF eller JPG och skriva ut den eller skicka den med e-post till andra personer (din fastighetsmäklare, inredningsbutik etc.).

Bluetooth

"BLUETOOTH® ORDMÄRKE OCH LOGOTYP ÄR REGISTRERADE VARUMÄRKEN SOM TILLHÖR BLUETOOTH SIG, INC. OCH ALL ANVÄNDNING AV SÅDANA VARUMÄRKEN AV STANLEY TOOLS SKER UNDER LICENS. ANDRA VARUMÄRKEN OCH VARUMÄRKESNAMN TILLHÖR DESS RESPEKTIVE ÅGARE."

Stänga av verktyget

Verktyget kan stängas av på något av följande sätt:

• Tryck på och håll kvar i flera sekunder (tills visningsfönstret rensats).
• Om du inte använder verktyget under 90 sekunder kommer det automatiskt att stängas av.

Garanti

STANLEY garanterar denna produkt för en period av (2) år mot material- och tillverkningsfel. Denna BEGRÄNSADE GARANTI täcker inte produkter som använts felaktigt, missbrukats, ändrats eller reparerats. Ring 866-786-5924 för ytterligare information eller instruktioner för retur. Såvida inte annat anges kommer STANLEY att utan kostnad reparera alla STANLEY produkter som är defekta, inklusive delar och arbetskostnader eller efter STANLEYs eget val byta ut sådana verktyg eller återbetala inköpspriset med avdrag för värdeminskningen, i utbyte för det defekta verktyget. DENNA BEGRÄNSADE GARATIN EXKLUDERAR ALLA TILLFÄLLIGA ELLER FÖLJDSKADOR. Vissa stater tillåter inte exkluderingar eller begränsningar av tillfälliga eller följdskador så dessa begränsningar kanske inte gäller för dig. Denna TVÅ ÅRIGA BEGRÄNSADE GARANTI ger dig specifika juridiska rättigheter som kan variera mellan olika stater. Förutom garantin täcks STANLEY Lasrar av: 30-dagars återbetalningsgaranti. Om du inte är helt nöjd med prestandan hos din STANLEY laser av något skäl kan du returnera det inom 30 dagar från inköpsdatumet med ett kvitto för full återbetalning.

VIKTIG NOTERING: Kunden är ansvarig för korrekt användning och skötsel av instrumentet. Dessutom är kunden fullständigt ansvarig för att regelbundet kontrollera korrektheten hos laserenheten och därför för kalibreringen av instrumentet.

Garantin gäller inte för förbruknings- eller slitagedelar.

Felkoder

Om INFO visas i visningsfönstret med ett Kodnummer utför motsvarande korrigerande åtgård.

Kod Beskrivning Korrigerande handling
101 Møttagningssignalen för svag eller mätningstiden är för lång	Använd en målplatta eller byt målyta.
102 Møttagningssignalen är för stark	Målet är för reflekterande. Använd en målplatta eller byt målyta.
201 För mycket bakgrundsljus Minska bakgrundsljuset på målområdet.
202 Laserstrålen avbruten Ta bort hinder och upprepa mätningen.
203 Otillräcklig energi Byt batterierna.
301 För hög temperatur Låt enheten svalna till en temperatur inom det specificerade Drifttemperaturområdet.
302 Temperaturen för låg Låt verktyget värlmas upp till en temperatur inom det specificerade Drifttemperaturområdet.
401 Hårdvarufel Slå på och stäng av enheten flera gånger. Om felet kvarstår, returnera den defekta enheten till servicecentret eller till leverantören. Se Garantin.
402 Okänt fel Kontakta servicecentret eller leverantören. Se Garantin.

Specifikationer

Område 1 m till 30 m (7 in till 100 ft)
Mätkorrekthet* ± 2 mm (± 3/8 tum)*
Upplösning 1 mm (1/16 in)
Laserklass Klass 2 (IEC/EN60825-1: 2014)
Lasertyp ≤ 1,0 mW vid 620-690 nm
Laser/Bakgrundsljus automatisk avstängning Efter 30 s
Enhet automatisk avstängning Efter 90 s
Kontinuerlig mätning Ja
Area-/volymmätning Ja
Batteritid (2 X AAA) Upp till 3000 mätningar (2500 med Bluetooth)
Mått (H x D x B) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 in)
Vikt (med batterier) 100 g
Temperaturområde förvaring -10 °C ~ +60 °C
Drifttemperaturområde 0 °C ~ +40 °C
*Mätkorrekthet beror på aktuella förhållandet:Under ideala förhållanden (bra målyta och rumstemperatur) upp till 10 m (33 ft).Under icke-ideala förhållanden (starkt solsken, svagt reflekterande yta eller stora temperaturändringar) kan felet öka med ± 0,25 mm/m (± 0.003 in/ft) för avständ över 10 m (33 ft).**Upplösning är den finaste mätningen som du kan se. I tum, d.v.s. 1/16". I mm, d.v.s. 1 mm.
