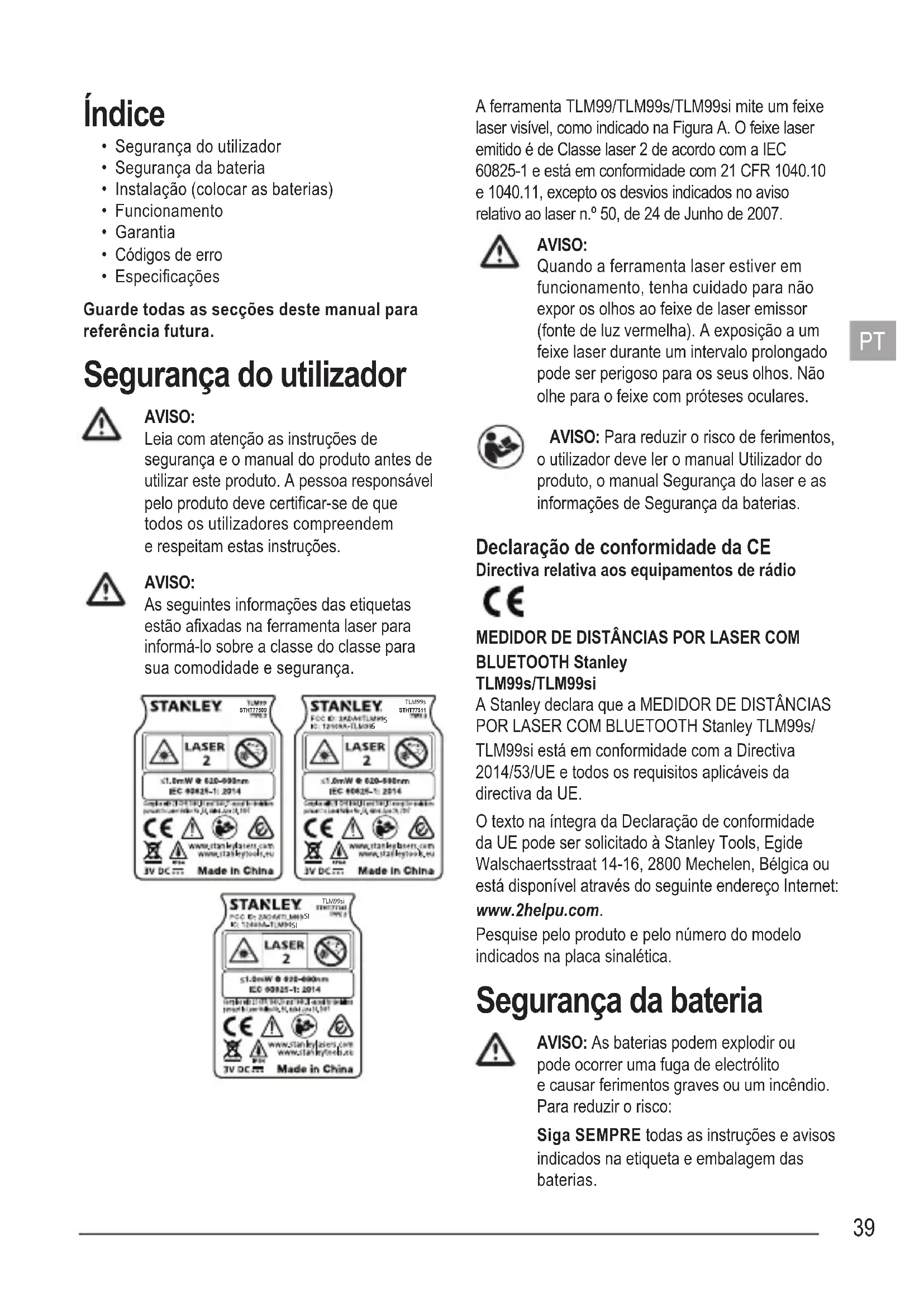

MANUAL DE UTILIZADOR TLM99si STANLEY

• Segurança do utilizador
• Segurança da bateria
• Instalação (colocar as baterias)
• Funcionamento
• Garantia
• Códigos de erro
• Especificações

Guarde todas as secções deste manual para referência futura.

Segurança do utilizador

AVISO:

Leia com atenção as instruções de segurança e o manual do produto antes de utilizar este produto. A pessoa responsável pelo produto deve certificar-se de que todos os utilizadores compreendem e respeitam estas instruções.

AVISO:

As seguintes informações das etiquetas estão afixadas na ferramenta laser para informá-lo sobre a classe do classe para sua comodidade e segurança.

STANLEY TLM99 STH77509 TYPE 3 LASER 2 ≤1.0mW @ 620-690nm IEC 90825-1: 2014 Ce! www.stankylasers.com www.stankyblueL-eu Made in China STANLEY TLM99s STH77511 TYPE 3 LASER 2 ≤1.0mW @ 620-690nm IEC 90825-1: 2014 Ce! www.stankylasers.com www.stankyblueL-eu Made in China STANLEY TLM99s STH77512 TYPE 3 LASER 2 ≤1.0mW @ 620-690nm IEC 90825-1: 2014 Ce! www.stankylasers.com www.stankyblueL-eu Made in China

A ferramenta TLM99/TLM99s/TLM99si mite um feixe laser visível, como indicado na Figura A. O feixe laser emitido é de Classe laser 2 de acordo com a IEC 60825-1 e está em conformidade com 21 CFR 1040.10 e 1040.11, excepto os desvios indicados no aviso relativo ao laser n.º 50, de 24 de Junho de 2007.

AVISO:

Quando a ferramenta laser estiver em funcionamento, tenha cuidado para não expor os olhos ao feixe de laser emissor (fonte de luz vermelha). A exposição a um feixe laser durante um intervalo prolongado pode ser perigoso para os seus olhos. Não olhe para o feixe com próteses oculares.

AVISO: Para reduzir o risco de ferimentos, o utilizador deve ler o manual Utilizador do produto, o manual Segurança do laser e as informações de Segurança da baterias.

Declaração de conformidade da CE Directiva relativa aos equipamentos de rádio

MEDIDOR DE DISTÂNCIAS POR LASER COM BLUETOOTH Stanley TLM99s/TLM99si

A Stanley declara que a MEDIDOR DE DISTÂNCIAS POR LASER COM BLUETOOTH Stanley TLM99s/TLM99si está em conformidade com a Directiva 2014/53/UE e todos os requisitos aplicáveis da directiva da UE.

O texto na íntegra da Declaração de conformidade da UE pode ser solicitado à Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Bélgica ou está disponível através do seguinte endereço Internet: www.2helpu.com.

Pesquise pelo produto e pelo número do modelo indicados na placa sinalética.

Segurança da bateria

AVISO: As baterias podem explodir ou pode ocorrer uma fuga de electrólito e causar ferimentos graves ou um incêndio. Para reduzir o risco:

Siga SEMPRE todas as instruções e avisos indicados na etiqueta e embalagem das baterias.

NÃO provoque um curto-circuito nos terminais das baterias.

NÃO carregue baterias alcalinas.

NÃO misture baterias novas e antigas. Substitua todas as baterias ao mesmo tempo por novas da mesma marca e tipo.

NÃO misture os produtos químicos das baterias.

NÃO deite as baterias numa fogueira.

Mantenha SEMPRE as baterias fora do alcance das crianças.

Retire SEMPRE as baterias se não utilizar o dispositivo durante vários meses.

NOTA: Certifique-se de que utiliza as baterias recomendadas.

NOTA: Certifique-se de que as baterias estão inseridas correctamente, com a polaridade correcta.

Instalação (colocar as baterias)

1. Procure a patilha do compartimento das baterias na parte de trás da ferramenta TLM99, TLM99s ou TLM99si (Figura © n.° 2).
2. Com um dedo, puxe a patilha para baixo para desbloquear e remover a porta das baterias (Figura D n.º 1 e n.º 2).
3. Insira duas pilhas AAA, certificando-se de que posiciona as extremidades - e + de cada bateria, como indicado no compartimento da bateria (Figura D n.º 3).
4. Faça deslizar os pinos na parte inferior da porta das pilhas nas ranhuras do compartimento das pilhas (Figura D n.º 4).
5. Empurre a porta para baixo até encaixar no respectivo local (Figura D n.º 5).

Quando a ferramenta é ligada, o nível de carga das pilhas na janela do visor (Figura ☒ n.º 1).

Funcionamento

Medir a distância até uma parede ou objecto

1. Clique em (Figura a ferramenta. A n.º 5) para ligar
2. A ferramenta mede a distância a partir da parte inferior da ferramenta até à parede ou objecto (Figura F n.º 1).

Para fazer medições a partir da parte superior da ferramenta em vez da parte inferior (Figura F n.º 2), mantenha premido durante 2 segundos. Na janela de visualização, o ícone de ferramenta muda de para (Figura E n.º 5).

1. Aponte o laser na parte superior da ferramenta (Figura A n.° 1) para a parede ou objecto cuja distância necessita de medir (Figura F).
2. Clique em para medir a distância entre a ferramenta e a parede ou objecto.
3. Na parte inferior da janela de visualização (Figura A n.° 2), visualize a medição actual (Figure E n.° 3).

Para fazer uma nova medição, clique em 50 para mover a medição actual até à linha anterior na janela de visualização (Figura E n.º 2). Em seguida, repita os passos 2 a 5.

Medir distâncias de maneira contínua

Para fazer várias medições enquanto se desloca, mude para o modo Medição contínua.

1. Clique em (Figura a ferramenta. A n.º 5) para ligar
2. Aponte o laser na parte superior da ferramenta (Figura A n.º 1) para a parede ou objecto cuja distância necessita de medir (Figura F).
3. Clique e mantenha premido durante 2 segundos para activar o modo Medição contínua.

4. Na parte inferior da janela de visualização (Figura A n.º 2), verifique a medição actual (Figura E n.º 3), que altera à medida que move a ferramenta.

5. Para fazer a medição actual (da parte inferior da ferramenta até à parede ou objecto) e saia do modo Medição contínua, clique em ON.

Para fazer uma nova medição, clique em ON para mover a medição actual até à linha anterior na janela de visualização. Em seguida, repita os passos 2 a 5.

Área de medição

Pode medir a área de uma parede, piso ou objecto.

1. Clique em (Figura a ferramenta.

Ⓐ n.º 5) para ligar

1. A ferramenta mede a distância a partir da parte inferior da ferramenta até à parede ou objecto (Figura F n.º 1).

Para fazer medições a partir da parte superior da ferramenta em vez da parte inferior (Figura F n.º 2), mantenha premido durante 2 segundos. Na janela de visualização, o ícone de ferramenta muda de para (Figura E n.º 5).

1. Clique em para ver na janela de visualização (Figura E n.º 4).

2. Meça a largura.

3. Aponte a parte superior da ferramenta para um lado do alvo (parede, piso ou objecto).

4. Posicione a ferramenta numa extremidade do alvo e aponte a mira laser ao longo da largura. (A Figura G n.º 1 mostra onde posicionar a ferramenta se estiver a medir a partir da parte inferior da ferramenta.)

5. Clique em ON para visualizar a medição da largura na parte superior da janela de visualização.

6. Meça o comprimento.

7. Posicione a ferramenta numa extremidade do alvo e aponte a mira laser ao longo do comprimento. (A Figura G n.º 2 mostra onde posicionar a ferramenta se estiver a medir a partir da parte inferior da ferramenta.)

8. Clique em △ ON para visualizar a medição do comprimento na segunda linha da janela de visualização.

9. Visualize a medição Área na parte inferior da janela de visualização (Figura E n.° 3).

Medir o volume

Pode medir o volume de uma sala ou objecto.

1. Clique em (Figura a ferramenta.

A n.° 5) para ligar

1. A ferramenta mede a distância a partir da parte inferior da ferramenta até à parede ou objecto (Figura F n.º 1).

Para fazer medições a partir da parte superior da ferramenta em vez da parte inferior (Figura F n.º 2), mantenha premido durante 2 segundos. Na janela de visualização, o ícone de ferramenta muda de para (Figura E n.º 5).

1. Clique em duas vezes para apresentar na janela de visualização (Figura E n.º 4).

2. Meça a largura.

3. Aponte a parte superior da ferramenta para um lado do alvo (sala ou objecto).

4. Posicione a ferramenta numa extremidade do alvo e aponte a mira laser ao longo da largura. (A Figura H) n.º 1 mostra onde posicionar a ferramenta se estiver a medir a partir da parte inferior da ferramenta.)

5. Clique em ON para visualizar a medição da largura na parte superior da janela de visualização.

6. Meça o comprimento.

7. Posicione a ferramenta numa extremidade do alvo e aponte a mira laser ao longo do comprimento. (A Figura H n.º 2 mostra onde posicionar a ferramenta se estiver a medir a partir da parte inferior da ferramenta.)

8. Clique em ON para visualizar a medição do comprimento na segunda linha da janela de visualização.

9. Meça a altura.

10. Posicione a ferramenta numa extremidade do alvo e aponte a mira laser ao longo da altura. (A Figura H) n.º 3 mostra onde posicionar a ferramenta se estiver a medir a partir da parte inferior da ferramenta).

11. Clique em ON para visualizar a medição da altura na terceira linha da janela de visualização.

12. Visualize a medição Volume na parte inferior da janela de visualização (Figura E n.º 3).

Adicionar medições

Pode adicionar duas medições para obter uma medição total das duas distâncias.

1. Clique em (Figura A n.º 5) para ligar a ferramenta.

2. A ferramenta mede a distância a partir da parte inferior da ferramenta até à parede ou objecto (Figura F n.º 1).

Para fazer medições a partir da parte superior da ferramenta em vez da parte inferior (Figura F n.º 2), mantenha premido durante 2 segundos. Na janela de visualização, o ícone de ferramenta muda de para (Figura E n.º 5).

1. Aponte o laser na parte superior da ferramenta (Figura A n.º 1) para a parede ou objecto cuja distância necessita de medir.
2. Clique em para medir a distância entre a ferramenta e a parede ou objecto.

3. Indique que pretende adicionar esta medição à medição seguinte.

4. No teclado da TLM99, clique em (+/-) (Figura Ⓐ n.° 7).

5. No teclado da TLM99s ou da TLM99si, cliqu em +/- (Figura B n.° 1).

6. Aponte o laser para a parte superior da ferramenta para a janela ou objecto.

7. Clique em para medir a distância e adicioná-la à medição anterior.
8. Visualize das duas medições na parte inferior da janela de visualização (Figura E n.º 3).

Subtrair medições

Pode subtrair uma medição de outra.

1. Clique em (Figura A n.° 5) para ligar a ferramenta.
2. A ferramenta mede a distância a partir da parte inferior da ferramenta até à parede ou objecto (Figura F n.º 1).

Para fazer medições a partir da parte superior da ferramenta em vez da parte inferior (Figura F n.º 2), mantenha premido durante 2 segundos. Na janela de visualização, o ícone de ferramenta muda de para (Figura E n.º 5).

1. Aponte o laser na parte superior da ferramenta (Figura A n.º 1) para a parede ou objecto cuja distância necessita de medir.
2. Clique em para medir a distância entre a ferramenta e a parede ou objecto.

3. Indica que pretende subtrair a próxima desta medição.

4. No teclado da TLM99, clique em +/- duas vezes.

5. No teclado da TLM99s ou da TLM99si, clique em 4/- duas vezes.

6. Aponte o laser para a parte superior da ferramenta para a janela ou objecto.

7. Clique em para medir a distância e subtraí-la à medição anterior.
8. Visualize a diferença entre as duas medições na parte inferior da janela de visualização (Figura ☐ n.º 3).

Alterar a unidade de medida

Quando a medição actual é efectuada (o dispositivo não está no modo Medição contínua), pode alterar a unidade de medida de pés decimais (6,21 pés) para pés fraccionais (6'02" 9/16), pés fraccionais para metros (1.894 m), metros para polegadas (74 9/16 pol), ou de polegadas para pés decimais.

• No teclado da TLM99, clique em (Figura A n.° 3).
• No teclado da TLM99s ou da TLM99si, mantenha premido (Figura B n.º 1) até a medição ser alterada (2-3 segundos).

Utilizar a TLM99s/TLM99si com

Se tiver uma TLM99s ou uma TLM99si, pode utilizar a função Bluetooth® para emparelhá-la com a aplicação STANLEY Smart Connect no telemóvel ou tablet e, em seguida, registar medições precisas nas suas plantas.

1. A partir da ou, transfira a aplicação STANLEY Smart Connect para o telemóvel ou tablet.
2. A aplicação STANLEY Smart Connect permite-lhe captar a sala ou espaço para os quais pretende registar as medições e crie a sua planta.
3. No teclado da TLM99s ou da TLM99si, clique em △ ON para ligar a ferramenta.
4. Se o ícone Bluetooth ^® não aparecer na janela de visualização (Figura E n.º 6), clique em no teclado para activar o Bluetooth ^® .
5. Utilize a aplicação STANLEY Smart Connect para emparelhar o telemóvel ou o tablet com a TLM99s ou a TLM99si.
6. Utilize a TLM99s ou a TLM99si para medir cada parede na sala ou espaço captado na planta e sincronizar as medições com a planta.
7. Utilize a aplicação STANLEY Smart Connect para guardar a planta.

Depois de guardar a planta, pode exportá-la para um dos vários formatos de ficheiro diferentes, incluindo PDF, DXF, ou JPG, e imprimi-la ou enviá-la por e-mail para outras pessoas (o seu agente imobiliário, loja de artigos para casa, etc.).

Bluetooth

"A MARCA NOMINAL BLUETOOTH® E OS LOGÓTIPOS SÃO MARCAS REGISTADAS DETIDAS PELA BLUETOOTH SIG, INC. E QUALQUER UTILIZAÇÃO DE TAIS MARCAS PELA DEWALT INDUSTRIAL TOOL CO. É FEITA MEDIANTE LICENÇA. OUTRAS MARCAS COMERCIAIS E NOMES COMERCIAIS PERTENCEM AO RESPECTIVO PROPRIETÁRIO."

Desligar a ferramenta

A ferramenta pode ser desligada de uma das seguintes maneiras:

• Prima e mantenha premido OFF CLEAR durante vários segundos (até a janela de visualização se apagar).
• Se não utilizar a ferramenta durante 90 segundos, esta desliga-se automaticamente.

Garantia

A STANLEY fornece uma garantia de dois (2) anos para este produto contra defeitos de material e mão-de-obra. Esta GARANTIA LIMITADA não abrange produtos que sejam utilizados incorrectamente, abusados, alterados ou reparados. Ligue para 866-786-5924 para obter mais informações ou instruções de devolução. Excepto indicação em contrário, a STANLEY irá fazer reparações sem custos, qualquer produto STANLEY que apresente defeitos, incluindo despesas de peças e mão-de-obra ou à opção da STANLEY, substituir essas ferramentas ou reembolsar o preço de compra, menos o valor de amortização, para substituir a ferramenta defeituosa. ESTA GARANTIA LIMITADA EXCLUI TODOS OS DANOS INCIDENTAIS OU CONSEQUENCIAIS. Alguns estados não permitem a exclusão ou limitação de danos acidentais ou consequenciais, por isso estas limitações podem não aplicar-se a si. ESTA GARANTIA LIMITADA DE DOIS ANOS fornece-lhe direitos jurídicos específicos que podem variar consoante o estado. Além da garantia, os lasers STANLEY são abrangidos por: Garantia de reembolso de 30 dias. Se, por algum motivo, não estiver totalmente satisfeito com o desempenho do seu laser STANLEY, pode devolvê-lo num prazo de 30 dias a partir da data de compra mediante a apresentação de um comprativo para obter um reembolso total.

NOTA IMPORTANTE: O cliente é responsável pela utilização e cuidados correctos do instrumento. Além disso, o cliente é totalmente responsável pela verificação periódica da precisão da unidade laser e, por conseguinte, pela calibração do instrumento.

A calibração e os cuidado não são abrangidos pela garantia.

Códigos de erro

Se aparecer INFO na janela de visualização com um número de Código, efectue a Acção Correctiva correspondente.

Código	Descrição Acção correctiva
101	O sinal recebido é demasiado fraco, o tempo de medição é demasiado comprido	Utilize a placa-alvo ou altere a superfície do alvo.
102	O sinal recebido é demasiado elevado	A reflectância do alvo é demasiado elevada. Utilize a placa-alvo ou altere a superfície do alvo.
201	Demasiada luz de fundo Reduza a luz de fundo na área de alvo.
202	Feike laser interrompido Remova o obstáculo e repita a medição.
203	Potência insuficiente Substitua as baterias.
301	Temperatura demasiado elevada	Permita que o dispositivo arrefeça até atingir uma temperatura de acordo com a Gama de temperaturas de funcionamento especificada.
302	Temperatura demasiado baixa Permita que o dispositivo aqueça até atingir uma temperatura de acordo com a Gama de temperaturas de funcionamento especificada.
401	Erro de hardware Ligue/desligue o dispositivo várias vezes. Se mesmo assim o erro for apresentado, envie o dispositivo defeituoso para o Centro de assistência ou para o distribuidor. Consulte a garantia.
402	Erro desconhecido Contacte o Centro de assistência ou o distribuidor. Consulte a garantia.

Especificações

Gama 1 m a 30 m (4 pol a 100 pés)
Precisão de medição* ± 2 mm (± 3/32 pol)*
Resolução** 1 mm (1/16 pol)**
Classe do laser Classe 2 (IEC/EN60825-1: 2014)
Tipo de laser ≤ 1,0 mW a 620-690 nm
Desactivação automática do laser/luz de fundo	Após 30 s
Desactivação automática da unidade Após 90 s
Medição contínua Sim
Área/volume Sim
Duração da bateria (2 x AAA) Até 3 000 medições (2 500 com Bluetooth)
Dimensões (A x D x L) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 pol)
Peso (com baterias) 100 g (3,21 oz)
Gama de temperaturas de armazenamento -10 °C ~ +60 °C (14 °F ~ 140 °F)
Gama de temperaturas de funcionamento 0 °C ~ +40 °C (32 °F ~ 104 °F)
*A precisão de medição depende das condições actuais:Em condições favoráveis (boa superfície do alvo e temperatura ambiente) até 10 m (33 pés).Em condições desfavoráveis (luz solar intensa, superfície do alvo com baixa reflectividade ou elevadas flutuações de temperatura), o erro para distâncias superiores a 0,25 mm/m (± 0,003 pol/pés) para distâncias superiores a 10 m (33 pés).**A resolução corresponde à melhor medição possível. Em polegadas, corresponde a 1/16". Em mm, corresponde a 1 mm.
