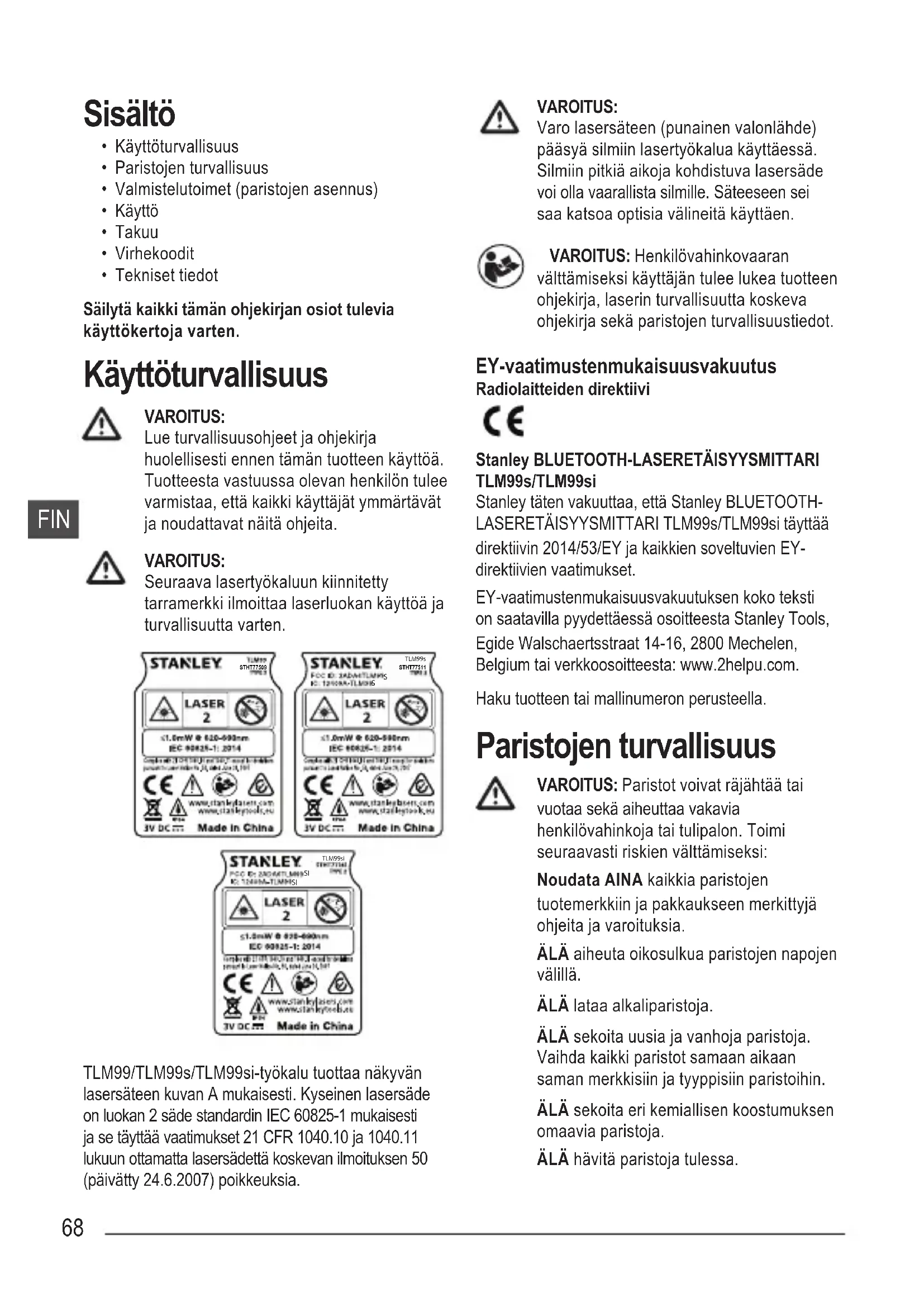

KÄYTTÖOHJE TLM99si STANLEY

• Käyttöturvallisuus
  • Paristojen turvallisuus
  • Valmistelutoimet (paristojen asennus)
  • Käyttö
  • Takuu
• Virhekoodit
• Tekniset tiedot

Säilytä kaikki tämän ohjekirjan osiot tulevia käyttökertoja varten.

Käyttöturvallisuus

VAROITUS:

Lue turvallisuusohjeet ja ohjekirja huolellisesti ennen tämän tuotteen käyttöä. Tuotteesta vastuussa olevan henkilön tulee varmistaa, että kaikki käyttäjät ymmärtävät ja noudattavat näitä ohjeita.

VAROITUS:

Seuraava lasertyökaluun kiinnitetty tarramerkki ilmoittaa laserluokan käyttöä ja turvallisuutta varten.

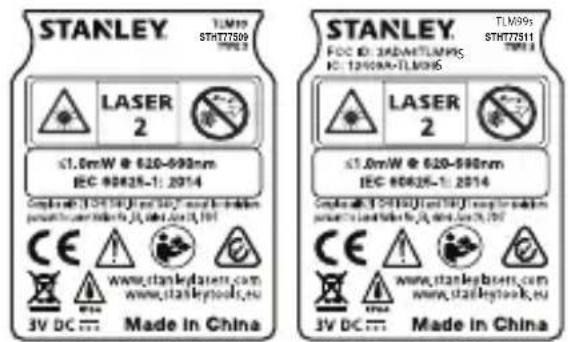

STANLEY. TLM19 STHT77509 H232 LASER 2 ≤1.0mW @ 620-593nm IEC 98425-1: 2014 CE www.stanleybase.com www.staileytoolk.eu 3V DC ... Made in China STANLEY. TLM995 STHT77511 H232 LASER 2 ≤1.0mW @ 620-593nm IEC 88828-1: 2014 CE www.stanleybase.com www.staileytoolk.eu 3V DC ... Made in China

STANLEY PLC ID: ZAGATELM9951 ISO: 724NM-TLM9951 LASER 2 ≤1.5mW @ 628-690nm ISO: 609325-1: 2014 Implied: 11.5mW, 36.5mW, 10.4 mW and 10.8 mW www.stanleylasers.com www.stanleytech.co 3V DC Made in China

TLM99/TLM99s/TLM99si-työkalu tuottaa näkyvän lasersäteen kuvan A mukaisesti. Kyseinen lasersäde on luokan 2 säde standardin IEC 60825-1 mukaisesti ja se täyttää vaatimukset 21 CFR 1040.10 ja 1040.11 lukuun ottamatta lasersädettä koskevan ilmoituksen 50 (päivätty 24.6.2007) poikkeuksia.

VAROITUS:

Varo lasersäteen (punainen valonlähde) pääsyä silmiin lasertyökalua käyttäessä. Silmiin pitkiä aikoja kohdistuva lasersäde voi olla vaarallista silmille. Säteeseen sei saa katsoa optisia välineitä käyttäen.

VAROITUS: Henkilövahinkovaaran välttämiseksi käyttäjän tulee lukea tuotteen ohjekirja, laserin turvallisuutta koskeva ohjekirja sekä paristojen turvallisuustiedot.

EY-vaatimustenmukaisuusvakuutus Radiolaitteiden direktiivi

Stanley BLUETOOTH-LASERETÄISYYSMITTARI TLM99s/TLM99si

Stanley täten vakuuttaa, että Stanley BLUETOOTH-LASERETÄISYYSMITTARI TLM99s/TLM99si täyttää direktiivin 2014/53/EY ja kaikkien soveltuvien EY-direktiivien vaatimukset.

EY-vaatimustenmukaisuusvakuutuksen koko teksti on saatavilla pyydettäessä osoitteesta Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium tai verkkoosoitteesta: www.2helpu.com.

Haku tuotteen tai mallinumeron perusteella.

Paristojen turvallisuus

VAROITUS: Paristot voivat räjähtää tai vuotaa sekä aiheuttaa vakavia henkilövahinkoja tai tulipalon. Toimi seuraavasti riskien välttämiseksi:

Noudata AINA kaikkia paristojen tuotemerkkiin ja pakkaukseen merkittyjä ohjeita ja varoituksia.

ÄLÄ aiheuta oikosulkua paristojen napojen välillä.

ÄLÄ lataa alkaliparistoja.

ÄLÄ sekoita uusia ja vanhoja paristoja. Vaihda kaikki paristot samaan aikaan saman merkkisiin ja tyyppisiin paristoihin.

ÄLÄ sekoita eri kemiallisen koostumuksen omaavia paristoja.

ÄLÄ hävitä paristoja tulessa.

Pidä paristot AINA lasten ulottumattomissa.

Poista paristot AINA, jos laitetta ei käytetä usean kuukauden aikana.

HUOMAA: Varmista, että käytät ainoastaan suositeltuja paristoja.

HUOMAA: Varmista, että paristot asetetaan oikealla tavalla ja oikein päin.

Valmistelutoimet (paristojen asennus)

1. Paikanna TLM99, TLM99s tai TLM99si -työkalun takana oleva paristokotelon lukitus (kuva © #2).
2. Vedä lukitusta sormella ylöspäin kotelon avaamiseksi ja irrota kotelon kansi (kuva D #1 ja #2).
3. Aseta koteloon kaksi AAA-paristoa varmistaen, että paristojen - ja + -päät ovat kotelon napaisuusmerkintöjen mukaisesti (kuva D #3).
4. Liu'uta kotelon kannen alaosassa olevat kielekkeet paristokotelon syvennyksiin (kuva D #4).
5. Paina kantta alaspäin, kunnes se napsahtaa paikoilleen (kuva D #5).

Kun työkalu on kytketty päälle, näyttöikkunaan tulee näkyviin paristovirran taso (kuva E #1).

Käyttö

Etäisyyden mittaaminen seinään tai kohteeseen

1. Käynnistä työkalu napsauttamalla (kuva A #5).
2. Työkalu mittaa etäisyyden työkalun alaosasta seinään tai kohteeseen napsauttamalla (kuva F #1).

Voit mitata työkalun yläosasta alaosan sijaan (kuva F #2) pitämällä alhaalla painiketta 2 sekunnin ajan. Työkalun kuvake muuttuu näyttöikkunassa kuvakkeesta kuvakkeeseen (kuva E #5).

1. Suuntaa työkalun yläosassa oleva laser (kuva A#1) seinään tai kohteeseen, jonka etäisyyttä haluat mitata (kuva F).
2. Mittaa etäisyys työkalusta seinään tai kohteeseen napsauttamalla ON.
3. Tarkista mittaustulos (kuva Ⓐ #3) näyttöikkunan alaosasta (kuva Ⓔ #2).

Voit mitata etäisyyden uudelleen napsauttamalla siirtääksesi mittaustuloksen näyttöikkunan edelliselle riville (kuva E#2). Toista sitten vaiheet 2-5.

Etäisyyksien jatkuva mittaaminen

Kytke jatkuva mittaustila päälle etäisyyksien mittaamiseksi sarjassa liikkuessasi.

1. Käynnistä työkalu napsauttamalla (kuva A #5).
2. Suuntaa työkalun yläosassa oleva laser (kuva A#1) seinään tai kohteeseen, jonka etäisyyttä haluat mitata (kuva F).
3. Napsauta ja pidä alhaalla painiketta akahden sekunnin ajan siirtyäksesi jatkuvaan mittaustilaan.
4. Tarkista näyttöikkunan alaosassa (kuva A #2) oleva mittaustulos (kuva E #3), joka muuttuu työkalua siirtäessä.
5. Voit mitata etäisyyden (työkalusta seinään tai kohteeseen) ja poistua jatkuvasta mittaustilasta napsauttamalla ON.

Voit mitata etäisyyden uudelleen siirtämällä mittaustuloksen näyttöikkunan edelliselle riville napsauttamalla. Toista sitten vaiheet 2-5.

Mittausalue

Voit mitata seinä-, lattia- tai kohdealueen.

1. Käynnistä työkalu napsauttamalla (kuva A#5).
2. Työkalu mittaa etäisyyden työkalun alaosasta seinään tai kohteeseen napsauttamalla (kuva F #1).

Voit mitata työkalun yläosasta alaosan sijaan (kuva F #2) pitämällä alhaalla painiketta 2 sekunnin ajan. Työkalun kuvake muuttuu näyttöikkunassa kuvakkeesta kuvakkeeseen (kuva E #5).

1. Napsauta ja näyttöikkunaan tulee näkyviin (kuva E #4).

2. Mittaa leveys.

3. Kohdista työkalun yläosa kohteen sivuun (seinä, lattia tai kohde).

4. Aseta työkalu kohteen päähän ja suuntaa laserpiste koko leveydeltä. (Kuva G #1 osoittaa työkalun oikean sijainnin, jos mittaat työkalun alaosasta.)

5. Tarkista leveyden mittaustulos näyttöikkunan yläosasta napsauttamalla ON.

6. Mittaa pituus.

7. Aseta työkalu kohteen päähän ja suuntaa laserpiste koko pituudelta. (Kuva ©2 osoittaa työkalun oikean sijainnin, jos mittaat työkalun alaosasta.)

8. Tarkista pituuden mittaustulos näyttöikkunan toiselta riviltä napsauttamalla ON.

9. Tarkista alueen mittaustulos näyttöikkunan alaosasta (kuva E #3).

Tilavuuden mittaus

Voit mitata huoneen tai kohteen tilavuuden.

1. Käynnistä työkalu napsauttamalla (kuva A#5).
2. Työkalu mittaa etäisyyden työkalun alaosasta seinään tai kohteeseen napsauttamalla (kuva F#1).

Voit mitata työkalun yläosasta alaosan sijaan (kuva 📄#2) pitämällä alhaalla painiketta 2 sekunnin ajan. Työkalun kuvake muuttuu näyttöikkunassa kuvakkeesta 📁*kuvakkeeseen 📁* (kuva 📆#5).

1. Napsauta -kakäl kertaa ja näyttöikkunaan tulee näkyviin (kuva E #4).

2. Mittaa leveys.

3. Kohdista työkalun yläosa kohteen sivuun (huone tai kohde).

4. Aseta työkalu kohteen päähän ja suuntaa laserpiste koko leveydeltä. (Kuva H#1 osoittaa työkalun oikean sijainnin, jos mittaat työkalun alaosasta.)

5. Tarkista leveyden mittaustulos näyttöikkunan yläosasta napsauttamalla ON.

6. Mittaa pituus.

7. Aseta työkalu kohteen päähän ja suuntaa laserpiste koko pituudelta. (Kuva H#2 osoittaa työkalun oikean sijainnin, jos mittaat työkalun alaosasta.)

8. Tarkista pituuden mittaustulos näyttöikkunan toiselta riviltä napsauttamalla ON.

9. Mittaa korkeus.

10. Aseta työkalu kohteen päähän ja suuntaa laserpiste koko korkeudelta. (Kuva H) #3 osoittaa työkalun oikean sijainnin, jos mittaat työkalun alaosasta).

11. Tarkista korkeuden mittaustulos näyttöikkunan kolmannelta riviltä napsauttamalla ON.

12. Tarkista tilavuuden mittaustulos näyttöikkunan alaosasta (kuva E #3).

Mittauksien yhteen laskeminen

Voit laskea kaksi mittaustulosta yhteen kokonaisetäisyyden määrittämiseksi.

1. Käynnistä työkalu napsauttamalla (kuva A #5).

2. Työkalu mittaa etäisyyden työkalun alaosasta seinään tai kohteeseen napsauttamalla (kuva F #1).

Voit mitata työkalun yläosasta alaosan sijaan (kuva Ⓔ #2) pitämällä alhaalla painiketta 2 sekunnin ajan. Työkalun kuvake muuttuu näyttöikkunassa kuvakkeesta kuvakkeeseen (kuva Ⓔ #5).

1. Suuntaa työkalun yläosassa oleva laser (kuva A #1) seinään tai kohteeseen, jonka etäisyyttä haluat mitata.
2. Mittaa etäisyys työkalusta seinään tai kohteeseen napsauttamalla ON.

3. Ilmoita, että haluat lisätä tämän mittaustuloksen seuraavaan.

4. Napsauta TLM99-näppäimistössä painiketta +/- (kuva A #7).

5. Napsauta TLM99s tai TLM99si -näppäimistössä painiketta (+/-) (kuva B #1).

6. Kohdista työkalun yläosassa oleva laser seuraavaan seinään tai kohteeseen.

7. Mittaa etäisyys ja lisää se edelliseen mittaukseen napsauttamalla ON.
8. Tarkista kahden mittauksen tulos näyttöikkunan alaosasta (kuva E#3).

Mittauksien vähentäminen

Voit vähentää mittaustuloksen toisesta mittauksesta.

1. Käynnistä työkalu napsauttamalla (kuva A#5).
2. Työkalu mittaa etäisyyden työkalun alaosasta seinään tai kohteeseen napsauttamalla (kuva F#1).

Voit mitata työkalun yläosasta alaosan sijaan (kuva 📄#2) pitämällä alhaalla painiketta 2 sekunnin ajan. Työkalun kuvake muuttuu näyttöikkunassa kuvakkeesta 📁* kuvakkeeseen 📁* (kuva 📆#5).

1. Suuntaa työkalun yläosassa oleva laser (kuva A#1) seinään tai kohteeseen, jonka etäisyyttä haluat mitata.
2. Mittaa etäisyys työkalusta seinään tai kohteeseen napsauttamalla ⚪n.

3. Ilmoita, että haluat vähentää seuraavan mittauksen tästä mittaustuloksesta.

4. Napauta TLM99-näppäimistössä painiketta +/- kaksi kertaa.

5. Napsauta TLM99s tai TLM99si -näppäimistössä painiketta kaksi kertaa.

6. Kohdista työkalun yläosassa oleva laser seuraavaan seinään tai kohteeseen.

7. Mittaa etäisyys ja vähennä se edellisestä mittauksesta napsauttamalla ON.
8. Tarkista kahden mittauksen erotus näyttöikkunan alaosasta (kuva E#3).

Mittayksikön vaihtaminen

Kun mittaus on suoritettu (laite ei ole jatkuvassa mittaustilassa), voit vaihtaa mittayksikköä desimaalisista ft-yksiköistä (6,21 ft) osittaisiin ft-yksikköihin (6'02"9/16), osittaisista ft-yksiköistä metreihin (1,894 m), metreistä tuumiin (74 9/16 in) tai tuumista desimaalisiin ft-yksiköihin.

• Napsauta TLM99-näppäimistössä painiketta (kuva A#3).
• Paina ja pidä alhaalla TLM99s tai TLM99si -näppäimistössä painiketta UNITS +/- (kuva B #1), kunnes mittaustuos muuttuu (2-3 sekuntia).

Laitteen TLM99s/TLM99si käyttäminen

valinnalla

Jos käytössäsi on TLM99s tai TLM99si, voit yhdistää sen Bluetooth®-yhteydellä matkapuhelimesi tai tablettisi STANLEY Smart Connect -sovellukseen ja kirjata sen jälkeen tarkkoja mittauksia pohjapiirroksiin.

1. Lataa kohteesta tai

STANLEY Smart Connect -sovellus matkapuhelimeesi tai tablettiisi.

1. Voit kuvata STANLEY Smart Connect -sovelluksella mitattavan huoneen tai tilan pohjapiirroksen luomiseksi.
2. Napsauta TLM99s tai TLM99si -näppäimistössä painiketta ON työkalun käynnistämiseksi.
3. Jos Bluetooth® -kuvake ei syty näyttöikkunaan (kuva E #6), napsauta painiketta * näppäimistössä Bluetooth® -yhteyden kytkemiseksi päälle.
4. STANLEY Smart Connect -sovelluksella voit yhdistää matkapuhelimesi tai tablettisi laitteeseen TLM99s tai TLM99si.
5. Voit mitata laitteella TLM99s tai TLM99si huoneen kaikki seinät tai pohjapiirroksen tilan ja synkronoida mittaukset pohjapiirrokseen.
6. Voit tallentaa pohjapiirroksen STANLEY Smart Connect -sovelluksella.

Kun olet tallentanut pohjapiirroksen, voit viedä sen eri tiedostomuodoissa (mm. PDF, DXF tai JPG) ja tulostaa tai lähettää sen sähköpostitse muille henkilöille (kiinteistönvälittäjälle, keskukseen jne.).

Bluetooth

"BLUETOOTH ^® -TUOTEMERKKI JA LOGOT OVAT BLUETOOTH SIG, INC:IN REKISTERÖITYJÄ TAVARAMERKKEJÄ JA NIIDEN KÄYTTÖ STANLEY TOOLSIN TOIMESTA ON LI-SENSSINALAISTA. MUUT TAVARAMERKIT JA TUOTENIMET OVAT VASTAAVIEN OMISTAJIEN OMAISUUTTA."

Työkalun kytkeminen pois päältä

Työkalu voidaan kytkeä pois päältä seuraavasti:

• Paina ja pidä alhaalla painiketta useiden sekuntien ajan (kunnes näyttöikkuna tyhjenee).
• Jos työkalua ei käytetä 90 sekuntiin, se kytkeytyy automaattisesti pois päältä.

Takuu

STANLEY myöntää tälle tuotteelle kahden (2) vuoden takuun, joka kattaa materiaali- ja valmistusviat. Tämä RAJOITETTU TAKUU ei koske tuotteita, joita on käytetty virheellisesti, väärinkäytetty, muutettu tai korjattu. Pyydä lisätietoa tai palautusohjeet soittamalla numeroon 866-786-5924. Ellei muuta ilmoiteta, STANLEY korjaa maksutta STANLEY-tuotteet, jotka on todettu viallisiksi. Tämä kattaa varaosat ja työvoimakulut. Vaihtoehtoisesti STANLEY voi oman harkintansa mukaan vaihtaa viallisiksi todetut työkalut uusiin tai palauttaa niiden ostohinnan, josta vähennetään arvonalennus. TÄMÄ RAJOITETTU TAKUU EI KOSKE SEURAAMUKSELLISIA TAI SATUNNAISIA VAHINKOJA. Jotkin maat eivät salli seuraamuksellisten tai satunnaisten vahinkojen rajoittamista, kyseiset rajoitukset eivät täten välttämättä koske kaikkia tapauksia. Tämä KAHDEN VUODEN RAJOITETTU TAKUU myöntää erityisiä laillisia oikeuksia, jotka voivat vaihdella maakohtaisesti. Takuun lisäksi STANLEY-laserit sisältävät seuraavat: 30 päivän Rahat takaisin -takuu. Jos et ole jostakin syystä täysin tyytyväinen STANLEY-laserin toimintaan, voit palauttaa sen 30 päivän sisällä ostopäivästä ja saat rahat takaisin. Tämä takuu edellyttää ostotositteen esittämistä.

TÄRKEÄÄ: Asiakas vastaa laitteen oikeaoppisesta käytöstä ja ylläpidosta. Asiakkaan vastuulla on lisäksi tarkistaa laserlaitteen tarkkuus säännöllisesti ja suorittaa sen kalibrointi tarvittaessa.

Takuu ei kata kalibrointia ja ylläpitoa.

Virhekoodit

Jos näyttöikkunaan tulee näkyviin INFO ja koodi, ryhdy vastaaviin korjaustoimenpiteisiin.

Koodi Kuvaus Korjaava toimenpide
101 Vastaanotettu signaali on liian heikko, mittausaika on liian pitkä	Käytä kohdelevyä tai muuta kohdepintaa.
102 Vastaanotettu signaali on liian voimakas	Kohteen heijastuskyky on liian suuri. Käytä kohdelevyä tai muuta kohdepintaa.
201 Taustavalo on liian voimakas Vähennä	kohdealueen taustavaloa.
202 Lasersäde keskeytyi Poista este ja toista mittaus.
203 Riittämätön teho Vaihda paristot.
301 Liian korkea lämpötila Anna laitteen jäähtyä määritettyyn käyttölämpötilaan.
302 Liian alhainen lämpötila Anna laitteen	ämmetä määritettyyn käyttölämpötilaan.
401 Latteistovirhe Kytke laite päälle ja pois	päältä useita kertoja. Jos virhe toistuu,palauta viallinen laite huoltopalveluun tai jakelijalle. Katso kohta Takuu.
402 Tuntematon virhe	Ota yhteyttä huoltopalveluun tai jakelijaan. Katso kohta Takuu.

FIN

Tekniset tiedot

Käyttöväli 0,1 m - 30 m (4 in - 100 ft)
Mittaustarkkuus* ± 2 mm (± 3/32 in)*
Resoluutio** 1 mm (1/16 in)**
Laserluokka Luokka 2 (IEC/EN60825-1: 2014)
Lasertyppi ≤ 1,0 mW @ 620-690 nm
Laserin/taustavalon automaattinen sammutus	30 s jälkeen
Yksikön automaattinen virrankatkaisu 90 s jälkeen
Jatkuva mittaus Kyllä
Alue/tilavuus Kyllä
Pariston käyttöaika (2 x AAA) Jopa 3000 mittauista (2500 käyttäen Bluetooth)
Mitat (K x S x L) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 in)
Paino (sis. paristot) 100 g (3,21 oz)
Säilytyslämpötila -10 °C ~ +60 °C (14 °F ~ 140 °F)
Käyttölämpötila 0 °C ~ +40 °C (32 °F ~ 104 °F)
*Mittaustarkkuus riippuu vallitsevista olosuhteista:Suotuisissa olosuhteissa hyvä kohdepinta ja huoneenlämpötila) jopa 10 m (33 ft).Epäsuotuisissa olosuhteissa (kirkas auringonvalo, heikosti heijastava kohdepinta tai suuret lämpötilavaihtelut) virheellisyys voi kasvaa ± 0,25 mm/m (± 0,003 in/ft) yli 10 m (33 ft) etäisyyksissä.Resoluutio on pienin nähtävissä oleva mittaus. Se on tuumina 1/16". Se on millimetreinä 1 mm.
