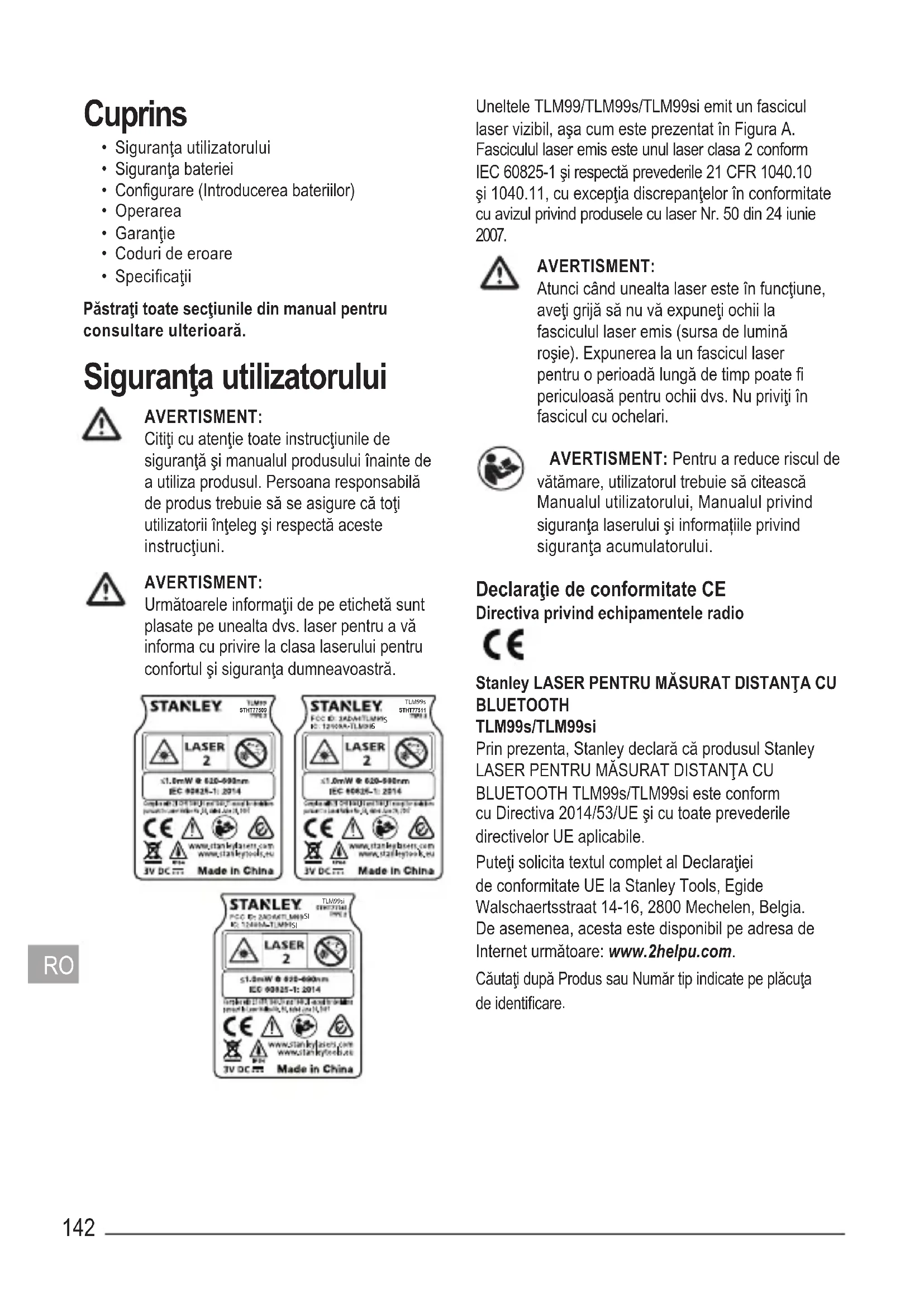

MANUAL DE UTILIZARE TLM99si STANLEY

• Siguranța utilizatorului
• Siguranța bateriei
• Configurare (Introducerea bateriilor)
• Operarea
  • Garantie
  • Coduri de eroare
• Specificații

Păstrați toate secțiunile din manual pentru consultare ulterioară.

Siguranța utilizatorului

AVERTISMENT:

Citiți cu atenție toate instrucțiunile de siguranță și manualul produsului înainte de a utiliza produsul. Persoana responsabilă de produs trebuie să se asigure că toți utilizatorii înțeleg și respectă aceste instrucțiuni.

AVERTISMENT:

Următoarele informații de pe etichetă sunt plasate pe unealta dvs. laser pentru a vă informa cu privire la clasa laserului pentru confortul și siguranța dumneavoastră.

STANLEY TLW99 STHT77509 TYPE 2 LASER 2 ≤1.0mW @ 620-690nm IEC 90825-1: 2014 CE www.stankylasers.com www.stankytech.eu 3V DC ... Made in China STANLEY TLW99s STHT77511 TYPE 2 LASER 2 ≤1.0mW @ 620-690nm IEC 90825-1: 2014 CE www.stankylasers.com www.stankytech.eu 3V DC ... Made in China STANLEY TLW99s STHT77509 TYPE 2 LASER 2 ≤1.0mW @ 620-690nm IEC 90825-1: 2014 CE www.stankylasers.com www.stankytech.eu 3V DC ... Made in China

Uneltele TLM99/TLM99s/TLM99si emit un fascicul laser vizibil, așa cum este prezentat în Figura A. Fasciculul laser emis este unul laser clasa 2 conform IEC 60825-1 și respectă prevederile 21 CFR 1040.10 și 1040.11, cu excepția discrepanțelor în conformitate cu avizul privind produsele cu laser Nr. 50 din 24 iunie 2007.

AVERTISMENT:

Atunci când unealta laser este în funcțiune, aveți grijă să nu vă expuneti ochii la fasciculul laser emis (sursa de lumină roșie). Expunerea la un fascicul laser pentru o perioadă lungă de timp poate fi periculoasă pentru ochii dvs. Nu priviți în fascicul cu ochelari.

AVERTISMENT: Pentru a reduce riscul de vătămare, utilizatorul trebuie să citească Manualul utilizatorului, Manualul privind siguranța laserului și informațiile privind siguranța acumulatorului.

Declaratie de conformitate CE

Directiva privind echipamentele radio

Stanley LASER PENTRU MĂSURAT DISTANȚA CU BLUETOOTH

TLM99s/TLM99si

Prin prezenta, Stanley declară că produsul Stanley LASER PENTRU MĂSURAT DISTANȚA CU BLUETOOTH TLM99s/TLM99si este conform cu Directiva 2014/53/UE și cu toate prevederile directivelor UE aplicabile.

Puteți solicita textul complet al Declaratiei de conformitate UE la Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgia. De asemenea, acesta este disponibil pe adresa de Internet următoare: www.2helpu.com.

Căutați după Produs sau Număr tip indicate pe plăcuța de identificare.

Siguranța bateriei

AVERTISMENT: Acumulatorii pot exploda sau curge și pot cauza vătămări grave sau incendii. Pentru a reduce riscul:

ÎNTOTDEAUNA respectați toate instrucțiunile și avertizările de pe eticheta bateriei și de pe ambalaj.

NU scurtcircuitati bornele bateriei.

NU încărcați bateriile alcaline.

NU combinați bateriile noi cu cele vechi. Înlocuiti-i pe toți în același timp cu acumulatori noi de aceeași marcă și tip.

NU combinați continutul bateriilor.

NU aruncați bateriile în foc.

Nu lăsați NICIODATĂ bateriile la îndemâna copiilor.

Scoateți ÎNTOTDEAUNA bateriile dacă dispozitivul nu va fi utilizat timp de câteva luni.

NOTĂ: Asigurați-vă că utilizați bateriile recomandate.

NOTĂ: Asigurați-vă că bateriile sunt introduse corect, respectând polaritatea corectă.

Configurare (Introducerea bateriilor)

1. Localizați capacul compartimentului pentru acumulatori de pe spatele uneltelor TLM99, TLM99s sau TLM99si (Figura © #2).
2. Cu ajutorul degetelor, trageți dispozitivul de blocare în sus pentru a debloca și scoate capacul compartimentului pentru acumulatori (Figurile D #1 și #2).
3. Introduceți două baterii AAA, asigurându-vă că poziționați capetele - și +ale fiecărei baterii așa cum este indicat în interiorul compartimentului pentru acumulatori (Figura D #3).

4. Glisați piciorușele părții inferioare ale capacului compartimentului pentru acumulatori în fantele din compartimentul pentru acumulatori (Figura D #4).

5. Împingeți capacul compartimentului pentru acumulatori în jos până când se blochează pe poziție (Figura D #5).

Când unealta este pe poziția PORNIT, nivelul acumulatorului apare pe fereastra afișajului (Figura E #1).

Operarea

Măsurarea distanței față de un perete sau de un obiect

1. Apăsați (Figura A#5) pentru a porni unealta.
2. Apăsați pentru a măsura distanța din partea inferioară a uneltei până la perete sau obiect (Figura F #1).

Pentru a măsura din partea de sus a uneltei și nu din cea inferioară (Figura F #2), țineți apăsat timp de 2 secunde. Pe afișaj, pictograma uneltei se va schimba din în (Figura E #5).

1. Îndreptați laserul din partea superioară a uneltei (Figura A #1) spre peretele sau obiectul a cărui distanță doriți să o măsurați (Figura F).
2. Apăsați pentru a măsura distanța de la unealtă până la perete sau obiect.
3. În partea de jos a afișajului (Figura A #2), vizualizați valoarea măsurată curentă (Figura E #3).

Pentru a efectua o nouă măsurătoare, apăsați în pentru a muta măsurătoarea curentă în sus, pe cealaltă linie a afișajului (Figura E) #2). Apoi, repetați pașii 2 - 5.

Măsurarea continuă a distanțelor

Pentru a efectua o serie de măsurători în timp ce vă mișcați, schimbați setarea uneltei la modul Măsurare continuă.

1. Apăsați (Figura A#5) pentru a porni unealta.

2. Îndreptați laserul din partea superioară a uneltei (Figura A #1) spre peretele sau obiectul a cărui distanță doriți să o măsurați (Figura F).

3. Apăsați lung âmp de 2 secunde pentru a porni modul Măsurare continuă.

4. În partea de jos a afișajului (Figura A #2), vizualizați valoarea curentă măsurată (Figura E #3), care va continua să se modifice pe măsură ce mișcați unealta
5. Pentru a efectua măsurătoarea curentă (din partea inferioară a uneltei până la perete sau obiect) și pentru a părăsi modul Măsurare continuă, apăsați ON.

Pentru a efectua o nouă măsurătoare, apăsați ▲ pentru a muta măsurătoarea curentă în sus, pe cealaltă linie a afișajului. Apoi, repetați pașii 2 - 5.

Măsurarea ariei

Puteți măsura aria unui perete, a podelei sau a unui obiect.

1. Apăsați (Figura A #5) pentru a porni unealta.
2. Apăsați pentru a măsura distanța din partea inferioară a uneltei până la perete sau obiect (Figura F #1).

Pentru a măsura din partea de sus a uneltei și nu din cea inferioară (Figura F #2), țineți apăsat timp de 2 secunde. Pe afișaj, pictograma uneltei se va schimba din în (Figura E #5).

1. Apăsați pentru a afișa pe afișaj (Figura E #4).

2. Măsuratii lățimea.

3. Îndreptați partea superioară a uneltei spre o latură a suprafeței (perete, podea sau obiect).

4. Pozitionați partea inferioară a uneltei la o margine a suprafeței țintă și îndreptați laserul de-a latul acesteia. (Figura G) #1 arată unde să poziționați unealta dacă doriți să măsurați din partea inferioară a uneltei.)

5. Apăsați ON pentru a afișa valoarea pentru lățime în partea de sus a afișajului.

6. Măsuratii lungimea.

7. Pozitionați partea inferioară a uneltei la o margine a suprafetei tintă și îndreptați laserul de-a lungul acesteia. (Figura G) #2 arată unde să pozitionați unealta dacă doriți să măsuratii din partea inferioară a uneltei.)

8. Apăsați ON pentru a afișa valoarea pentru lungime pe linia a doua a afișajului.

9. Vizualizați valoarea pentru Arie în partea de jos a afișajului (Figura E E #3).

Măsurarea Volumului

Puteți măsura volumul unei încăperi sau al unui obiect.

1. Apăsați (Figura A#5) pentru a porni unealta.
2. Apăsați pentru a măsura distanța din partea inferioară a uneltei până la perete sau obiect (Figura F #1).

Pentru a măsura din partea de sus a uneltei și nu din cea inferioară (Figura F #2), țineți apăsat timp de 2 secunde. Pe afișaj, pictograma uneltei se va schimba din în (Figura E #5).

1. Apăsați de doulă ori pentru a afișa pe afișaj (Figura E #4).

2. Măsuratii lățimea.

3. Îndreptați partea superioară a uneltei spre o latură a țintei (încăpere sau obiect).

4. Pozitionați partea inferioară a uneltei la o margine a suprafeței țintă și îndreptați laserul de-a latul acesteia. (Figura H#1 arată unde să poziționați unealta dacă doriți să măsurați din partea inferioară a uneltei.)

5. Apăsați ^A pentru a afișa valoarea pentru lățime în partea de sus a afișajului.

6. Măsuratii lungimea.

7. Pozitionați partea inferioară a uneltei la o margine a suprafetei tintă și îndreptați laserul de-a lungul acesteia. (Figura H) #2 arată unde să poziționați unealta dacă doriți să măsurăți din partea inferioară a uneltei.)

8. Apăsați ON pentru a afișa valoarea pentru lungime pe linia a doua a afișajului.

6. Măsuratî înălțimea.

• Pozitionați unealta la o margine a suprafeței tintă și îndreptați laserul pe înălțimea acesteia. (Figura H) #3 arată unde să poziționați unealta dacă doriți să măsurați din partea inferioară a uneltei).

• Apăsați ON pentru a afișa valoarea pentru înălțime pe linia a treia a afișajului.

• Vizualizați valoarea pentru Volum în partea de jos a afișajului (Figura E E #3).

Adăugarea măsurătorilor

Puteti adăuga două măsurători pentru a obține a valoare totală a celor două distanțe.

1. Apăsați (Figura A #5) pentru a porni unealta.

2. Apăsați pentru a măsura distanța din partea inferioară a uneltei până la perete sau obiect (Figura F #1).

Pentru a măsura din partea de sus a uneltei și nu din cea inferioară (Figura F #2), țineți apăsat timp de 2 secunde. Pe afișaj, pictograma uneltei se va schimba din în (Figura E #5).

1. Îndreptați laserul din partea superioară a uneltei (Figura Ⓐ #1) spre peretele sau obiectul a cărui distanță doriți să o măsurați.
2. Apăsați pentru a măsura distanța de la unealtă până la perete sau obiect.
3. Specificați faptul că doriți să adăugați această măsurătoare la măsurătoarea următoare.

- Pe tastatura lui TLM99, faceți clic pe +/- (Figura A #7).

- Pe tastatura lui TLM99s sau a lui TLM99si, faceți clic pe (+/-) (Figura B #1).

1. Îndreptați laserul din partea superioară a uneltei spre următorul perete sau obiect.
2. Faceți clic pe pentru a măsura distanța și adăugați-o la măsurătoarea anterioară.
3. Vizualizați totalul celor două măsurători în partea inferioară a afișajului (Figura E#3).

Scăderea măsurătorilor

Puteți scădea o măsurătoare din alta

1. Apăsați (Figura A#5) pentru a porni unealta.
2. Apăsați pentru a măsura distanța din partea inferioară a uneltei până la perete sau obiect (Figura F #1).

Pentru a măsura din partea de sus a uneltei și nu din cea inferioară (Figura F #2), țineți apăsat timp de 2 secunde. Pe afișaj, pictograma uneltei se va schimba din în (Figura E #5).

1. Îndreptați laserul din partea superioară a uneltei (Figura A #1) spre peretele sau obiectul a cărui distanță doritți să o măsuratii.
2. Apăsați pentru a măsura distanța de la unealtă până la perete sau obiect.

3. Specificați faptul că doriți să scădeți măsurătoarea următoare din această măsurătoare.

4. Pe tastatura lui TLM99, faceți clic pe de două ori.

5. Pe tastatura lui TLM99s sau a lui TLM99si, faceți clic pe ^VME12 +/- de două ori.

6. Îndreptați laserul din partea superioară a uneltei spre următorul perete sau obiect.

7. Faceți clic pe pentru a măsura distanța și scădeți-o din măsurătoarea anterioară.
8. Vizualizați diferența dintre cele două măsurători în partea inferioară a afișajului (Figura E#3).

Schimbarea unității de măsură

Odată ce măsurătoarea curentă este efectuată (dispozitivul nu este în modul Măsurare continuă), puteți schimba unitatea de măsură din picioare decimale (6,21 ft) în picioare fracționale (6'02"9/16), din picioare fracționale în metri (1,894 m), din metri în inchi (749/16 in) sau din inchi în picioare decimale.

• Pe tastatura lui TLM99, faceți clic pe (Figura A#3).
• Pe tastatura lui TLM99s sau TLM99si, tineți apăsat (Figura B #1) până vedeți că măsurătoarea se modifică (2 - 3 secunde).

Utilizarea Iui TLM99s/TLM99si

cu

Dacă aveți un TLM99s sau TLM99si, puteți utiliza funcția sa Bluetooth® pentru a-l împerechea cu aplicația STANLEY Smart Connect pe telefonul dvs. mobil sau pe tabletă, iar apoi înregistrați măsurătorile precise în planurile încăperii dvs.

1. Fie de pe sau, descărcață, aplicatția STANLEY Smart Connect pe telefonul sau tableta dvs.
2. Utilizând aplicația STANLEY Smart Connect, capturați încăperea sau spațiul a cărei/cărui măsurători doriți să le înregistrați și întocmiti proiectul dvs.
3. Pe tastatura lui TLM99s sau TLM99si, faceți clic pe ON pentru a porni unealta.
4. Dacă pictograma Bluetooth® nu apare pe afișaj (Figura E #6), faceți clic pe tastatură pentru a porni Bluetooth®-ul.
5. Utilizați aplicația STANLEY Smart Connect pentru a împerechea telefonul sau tableta dvs. cu TLM99s sau TLM99si.
6. Utilizați TLM99s sau TLM99si pentru a măsura fiecare perete din cameră sau orice spațiu capturat în proiect și sincronizați măsurătorile cu proiectul.
7. Utilizând aplicația STANLEY Smart Connect, salvați planul încăperii.

Odată ce ați salvat planul, puteți să îl exportați într-unul dintre diferitele formate de fișier, inclusiv PDF, DXP sau JPG și îl puteți imprima sau trimite prin e-mail altor persoane (agentului imobiliar, departamentului pentru locuințe, etc.).

RO

Bluetooth®

"TERMENUL MARCA ŞI LOGO-URILE BLUETOOTH ® SUNT MÄRCI İNREGISTRATE DEȚINUTE DE BLUETOOTH SIG, INC., IAR FOLOSIREA ACESTORA DE CĂTRE STANLEY ESTE POSIBILĂ ÎN BAZA LICENȚEI. CELELALTE MÄRCI COMERCIALE ȘI DENUMIRI COMERCIALE APARTIN DEȚINĂTORILOR RESPECTIVI."

Oprirea uneltei

Unealta poate fi oprită în oricare dintre modurile următoare:

• Apăsați lung [47] timp de câteva secunde (până când afișajul devine gol).
• Dacă nu utilizați unealta timp de 90 de secunde, aceasta se va opri automat.

Garantie

STANLEY garantează acest produs pentru o perioadă de doi (2) ani pentru deficiențe de material și fabricație. Această GARANTIE LIMITATĂ nu acoperă produsele care sunt utilizate necorespunzător, abuzate, modificate sau reparate. Pentru mai multe informații sau instrucțiuni privind returnarea, sunați la nr. 866-786-5924. În cazul în care nu s-a specificat altfel, STANLEY va repara gratuit, orice produs STANLEY care se constată a fi defect, incluzând cheltuielile pentru componente și manoperă, sau, la alegerea companiei STANLEY, va înlocui aceste produse sau va rambursa prețul de achiziție, mai puțin valoarea pentru depreciere, în schimbul uneltei defecte. GARANTIA LIMITATĂ EXCLUDE TOATE DAUNELE INCIDENTALE SAU DE CONSECINTĂ. Unele state nu permit excluderea sau limitarea daunelor accidentale sau de consecință, prin urmare, este posibil ca aceste limitări să nu vă fie aplicabile dvs. Această GARANTIE LIMITATĂ DE DOI ANI vă conferă anumite drepturi legale care pot varia de la un stat la altul. În plus față de garanție, laserele STANLEY sunt acoperite de: Garanția rambursării banilor în 30 de zile. Dacă nu sunteți mulțumit de performanța laserului dvs. STANLEY din orice motiv, îl puteți returna în termen de 30 de zile de la data achiziției cu o cerere pentru rambursare integrală.

NOTĂ IMPORTANTĂ: Clientul este responsabil de utilizarea corectă și îngrijirea instrumentului. Mai mult, clientul este pe deplin responsabil de verificarea periodică a preciziei unității laser și, prin urmare, de calibrarea instrumentului.

Calibrarea și îngrijirea nu sunt acoperite de garanție.

Coduri de eroare

Dacă pe afișaj apare INFO cu un cod numeric, efectuați Acțiunea corectivă corespunzătoare.

Cod Descriere Actiune corectivă
101 Semnalul primit este prea slab, timpul de măsurare este prea mare	Utilizați placa țintă sau schimbați suprafața țintă.
102 Semnalul primit este prea sus	Ținta este prea reflexivă. Utilizați placa țintă sau schimbați suprafața țintă.
201 Prea multă lumină de fundal Reduceți lumina de fundal pe zona țintă.
202 Fascicul laser este întrerupt Îndepăratați obstacolul și repetați măsurătoarea.
203 Putere insuficientă Înlocuitți bateriile.
301 Temperatura este prea mare Lăsați dispozitivul să se răcească până ajunge la o temperatură din intervalul specificat în Intervalul temperaturii de funcționare.
302 Temperatura este prea mică Lăsați dispozitivul să se încălzească până ajunge la o temperatură din intervalul specificat în Intervalul temperaturii de funcționare.
401 Eroare hardware Porniți și opriți dispozitivul de câteva ori. Dacă eroarea persistă, returnați dispozitivul defect la Centrul de Service sau la distribuitor. Consultați secțiunea Garanție.
402 Eroare necunoscută Contactați Centrul de Service sau distribuitorul. Consultați secțiunea Garanție.

RO

Specificații

Distanță de la 1 m la 30 m (de la 4in la 100ft)
Precizie la măsurare* ± 2 mm (± 3/32in)*
Rezoluție** 1 mm (1/16 in)
Clasă laser Clasa 2 (IEC/EN60825-1: 2014)
Tip laser ≤ 1,0 mW @ 620 - 690 nm
Oprire automată laser/lumină de fundal După 30 sec
Oprire automată unitate După 90 sec
Măsurare continuă Da
Arie/Volum Da
Durată viață baterie (2 x AAA) Până la 3000 de măsurători (2500 cu Bluetooth)
Dimensiune (Î x D x I) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 in)
Greutate (cu accumulatori) 100 g (3,21 oz.)
Interval temperatură de depozitare - 10 °C ~ + 60 C (14 °F ~ 140 °F)
Interval temperatură de funcționare 0 °C ~ + 40 °C (32 °F ~ 104 °F)
*Precizia la măsurare depinde de condițiile curente:În condiții favorabile (suprafață tintă și temperatură bune), până la 10 m (33 ft).În condițiinefavorabile (soare puternic, suprafață tintă cu putere mică de reflexie sau fluctuații mari de temperatură), eroarea poate crește cu până la ± 0,25 mm/m (± 0,003 in/ft) pentru distanțe mai mari de 10 m (33 ft).**Rezoluția este cea mai precisă măsurătoare pe care o vedeți. În inci, aceasta este 1/16". În mm, aceasta este 1 mm.
