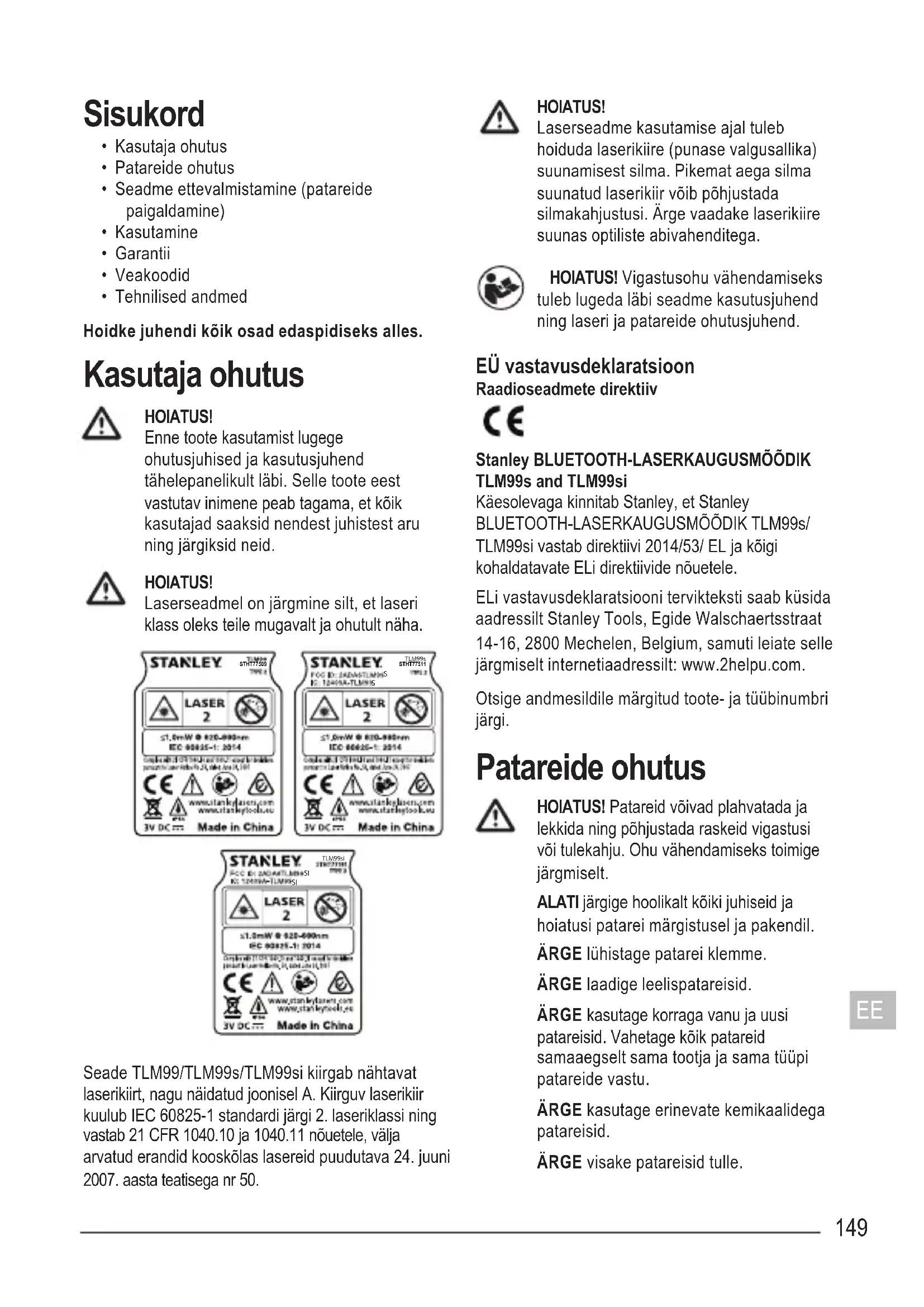

KASUTUSJUHEND TLM99si STANLEY

• Kasutaja ohutus
• Patareide ohutus
• Seadme ettevalmistamine (patareide paigaldamine)
• Kasutamine
  • Garantii
• Veakoodid
• Tehnilised andmed

Hoidke juhendi köik osad edaspidiseks alles.

Kasutaja ohutus

HOIATUS!

Enne toote kasutamist lugege ohutusjuhised ja kasutusjuhend tähelepanelikult läbi. Selle toote eest vastutav inimene peab tagama, et köik kasutajad saaksid nendest juhistest aru ning järgiksid neid.

HOIATUS!

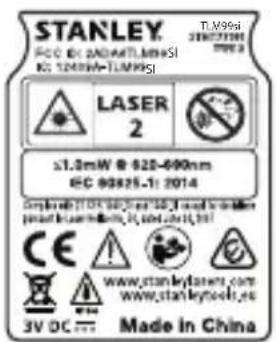

Laserseadmel on järgmine silt, et laseri klass oleks teile mugavalt ja ohutult näha.

STANLEY STH77509 TNTM LASER 2 ≤1.0mW @ 820-990nm IEC 60035-1: 2014 CE www.stankejlasers.com www.stankejlosk.eu 3V DC === Made in China STANLEY. FOG ID: RADASTLMS IC: 1240KA-TLMNS LASER 2 ≤1.0mW @ 820-990nm IEC 60035-1: 2014 CE www.stankejlasers.com www.stankejlosk.eu 3V DC === Made in China

STANLEY LPG: 200000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 T.W9951 STANLEY LPG: 24.8mmx LPG: 24.8mmx 2 SL3mW @ 628-699nm IEC 99825-1: 2014 CE! www.stanleylaser.com www.stanleycell.eu 3V DC.... Made in China

Seade TLM99/TLM99s/TLM99si kiirgab nähtavat laserikiirt, nagu näidatud joonisel A. Kiirguv laserikiir kuulub IEC 60825-1 standardi järgi 2. laseriklassi ning vastab 21 CFR 1040.10 ja 1040.11 nõuetele, välja arvatud erandid kooskõlas lasereid puudutava 24. juuni 2007. aasta teatisega nr 50.

HOIATUS!

Laserseadme kasutamise ajal tuleb hoiduda laserikiire (punase valgusallika) suunamisest silma. Pikemat aega silma suunatud laserikiir võib põhjustada silmakahjustusi. Ärge vaadake laserikiire suunas optiliste abivahenditega.

HOIATUS! Vigastusohu vähendamiseks tuleb lugeda läbi seadme kasutusjuhend ning laseri ja patareide ohutusjuhend.

EÜ vastavusdeklaratsioon Raadioseadmete direktiiv

Stanley BLUETOOTH-LASERKAUGUSMÕÕDIK TLM99s and TLM99si

Käesolevaga kinnitab Stanley, et Stanley BLUETOOTH-LASERKAUGUSMÖÖDIK TLM99s/ TLM99si vastab direktiivi 2014/53/ EL ja köigi kohaldatavate ELi direktiivide nõuetele.

ELi vastavusdeklaratsiooni tervikteksti saab küsida aadressilt Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium, samuti leiate selle järgmiselt internetiaadressilt: www.2helpu.com.

Otsige andmesildile märgitud toote- ja tüübinumbri järgi.

Patareide ohutus

HOIATUS! Patareid võivad plahvatada ja lekkida ning põhjustada raskeid vigastusi või tulekahju. Ohu vähendamiseks toimige järgmiselt.

ALATI järgige hoolikalt köiki juhiseid ja hoiatusi patarei märgistusel ja pakendil.

ÄRGE lühistage patarei klemme.

ÄRGE laadige leelispatareisid.

ÄRGE kasutage korraga vanu ja uusi patareisid. Vahetage köik patareid samaaegselt sama tootja ja sama tüüpi patareide vastu.

ÄRGE kasutage erinevate kemikaalidega patareisid.

ALATI hoidke patareisid lastele kättesaamatus kohas.

ALATI eemaldage patareid, kui seadet pole plaanis mitu kuud kasutada.

MÄRKUS! Kasutage kindlasti soovitatud patareisid.

MÄRKUS! Patareide paigaldamisel tuleb veenduda, et poolused asetsevad õigesti.

Seadme ettevalmistamine (patareide paigaldamine)

1. Leidke seadme TLM99, TLM99s või TLM99si tagaküljelt patareipesa riiv (joonis © #2).
2. Riivi avamiseks tömmake see sörmega üles ja eemaldage patareipesa kate (joonis D#1 ja #2).
3. Paigaldage kaks AAA-tüüpi patareid, jälgides, et kummagi patarei pooluste (-ja +) paigutus vastab patareipesa siseküljel olevatele tähistele (joonis D #3).
4. Lükake patareipesa katte alumisel küljel olevad tapid patareipesas olevatesse sälkudesse (joonis D #4).
5. Suruge patareipesa kate klõpsatusega kinni (joonis D #5).

Kui seade on sisse lülitatud, näete ekraanil patarei jääkmahtuvust (joonis E #1).

Kasutamine

Seina või objekti kauguse mõõtmine

1. Klöpsake seadme sisselülitamiseks nuppu ON (joonis A #5).
2. Seade mõõdab oma alumise osa kaugust seinast või objektist (joonis F #1).

Et mõõta kaugust seadme ülaosast, mitte alumisest osast (joonis F #2), hoidke nuppu 12 sekundit all. Ekraanil asendub seadme ikoon ikooniga (joonis E #5).

1. Suunake seadme ülaosas (joonis Ⓐ #1) olev laser seina või objekti poole, mille kaugust soovite mõõta (joonis Ⓕ).

2. Seadme ja seina või objekti vahelise kauguse mõõtmiseks klõpsake nuppu ON.

3. Ekraani alumises servas (joonis A#2) näete viimast mõõtmistulemust (joonis E#3).

Järgmise vahemaa mõõtmiseks klõpsake nuppu, et nihutada viimane mõõtmistulemus ekraanil eelmisele reale (joonis E#2). Seejärel korrake toiminguid 2–5.

Kauguse pidev möötmine

Mitme vahemaa mõõtmiseks ringi liikudes lülitage seade pideva mõõtmise režiimile.

1. Klöpsake seadme sisselülitamiseks nuppu ON (joonis A #5).
2. Suunake seadme ülaosas (joonis Ⓐ#1) olev laser seina või objekti poole, mille kaugust soovite mõõta (joonis Ⓕ).
3. Hoidke nuppu 2 sekundit all, et lülitada sisse pideva mõõtmise režiim.
4. Ekraani alumises servas (joonis A #2) näete viimast mõõtmistulemust (joonis E #3), mis muutub seadme liigutamisel.
5. Kauguse mõõtmiseks (seadme ja seina vm objekti vahel) ja pideva mõõtmise režiimist väljumiseks klõpsake nuppu ON.

Järgmise vahemaa mõõtmiseks klõpsake nuppu ON, et nihutada viimane mõõtmistulemus ekraanil eelmisele reale. Seejärel korrake toiminguid 2–5.

Pindala möötmine

Seadmega saab mõõta seina, põranda vm objekti pindala.

1. Klöpsake seadme sisselülitamiseks nuppu ON (joonis A #5).

2. Seade mõõdab oma alumise osa kaugust seinast või objektist (joonis F #1).

Et mõõta kaugust seadme ülaosast, mitte alumisest osast (joonis F #2), hoidke nuppu 2 sekundit all. Ekraanil asendub seadme ikoon ikooniga (joonis E #5).

1. Klöpsake nuppu, etruvada ekraanile (joonis E #4).

2. Leidke laiuse väärtus.

3. Suunake seadme ülaosa mõõdetava objekti (seina, põranda vms) ühele küljele.

4. Paigutage seade mõõdetava objekti ühte otsa ja suunake laseritäpp laiuse mõõtmiseks teise otsa. (Joonisel G#1 on näidatud, kuhu seade paigutada, kui mõõdate kaugust seadme alumisest osast.)

5. Klöpsake nuppu ON, et kuvada laiuse väärtus ekraani ülaserva.

6. Leidke pikkuse väärtus.

7. Paigutage seade mõõdetava objekti ühte otsa ja suunake laseritäpp pikkuse mõõtmiseks teise otsa. (Joonisel G#2 on näidatud, kuhu seade paigutada, kui mõõdate kaugust seadme alumisest osast.)

8. Klöpsake nuppu ON, et kuvada ekraani teisele reale pikkus.

9. Ekraani alumises servas näete pindala väärtust (joonis E #3).

Ruumala möötmine

Seadmega saab mõõta ruumi või objekti ruumala.

1. Klöpsake seadme sisselülitamiseks nuppu ON (joonis A #5).
2. Seade mõõdab oma alumise osa kaugust seinast või objektist (joonis F#1).

Et mõõta kaugust seadme ülaosast, mitte alumisest osast (joonis F #2), hoidke nuppu 2 sekundit all. Ekraanil asendub seadme ikoon ikooniga (joonis E #5).

1. Klöpsake kaks korda nuppu, et kwada ekraanile (Ijoonis E #4).
2. Leidke laiuse väärtus.

- Suunake seadme ülaosa mõõdetava objekti (ruumi vms) ühele küljele.

- Paigutage seade mõõdetava objekti ühte otsa ja suunake laseritäpp laiuse mõõtmiseks teise otsa. (Joonisel H#1 on näidatud, kuhu seade paigutada, kui mõõdate kaugust seadme alumisest osast.)

- Klöpsake nuppu ON, et kuvada laiuse väärtus ekraani ülaserva.

1. Leidke pikkuse väärtus.

2. Paigutage seade mõõdetava objekti ühte otsa ja suunake laseritäpp pikkuse mõõtmiseks teise otsa. (Joonisel H#2 on näidatud, kuhu seade paigutada, kui mõõdate kaugust seadme alumisest osast.)

3. Klöpsake nuppu ON, et kuvada ekraani teisele reale pikkus.

4. Leidke kõrguse väärtus.

5. Paigutage seade mõõdetava objekti ühte otsa ja suunake laseritäpp kõrguse mõõtmiseks teise otsa. (Joonisel H#3 on näidatud, kuhu seade paigutada, kui mõõdate kaugust seadme alumisest osast.)

6. Klöpsake nuppu ON, et kuvada ekraani kolmandale reale körgus.

7. Ekraani alumises servas näete ruumala väärtust (joonis E #3).

Mõõtmistulemuste liitmine

Kahe vahemaa summa leidmiseks saate kaks mõõtmistulemust liita.

1. Klöpsake seadme sisselülitamiseks nuppu ON (joonis A #5).
2. Seade mõõdab oma alumise osa kaugust seinast või objektist (joonis F #1).
   Et mööta kaugust seadme ülaosast, mitte alumisest osast (joonis F #2), hoidke nuppu 2 sekundit all. Ekraanil asendub seadme ikoon ikooniga (joonis E #5).
3. Suunake seadme ülaosas (joonis Ⓐ #1) olev laser seina või objekti poole, mille kaugust soovite mõõta.
4. Seadme ja seina või objekti vahelise kauguse mõõtmiseks klõpsake nuppu ON.

5. Näidake, et soovite selle mõõtmistulemuse liita järgmisele mõõtmistulemusele.

6. Klöpsake TLM99 klahvistikul nuppu +/- (joonis Ⓐ#7).

7. Klöpsake TLM99s või TLM99si klahvistikul nuppu UNITS +/- (joonis B #1).

8. Suunake seadme ülaosas olev laser järgmise seina või objekti poole.

9. Klöpsake nuppu avahemaa möötmiseks ja saadud tulemuse liitmiseks eelmisele möötmistulemusele.
10. Ekraani alumises servas näete kahe möötmistulemuse summat (joonis E#3).

Mõõtmistulemuste lahutamine

Ühe möötmistulemuse saab teisest lahutada.

1. Klöpsake seadme sisselülitamiseks nuppu (joonis A#5).
2. Seade mõõdab oma alumise osa kaugust seinast või objektist (joonis F#1).

Et mõõta kaugust seadme ülaosast, mitte alumisest osast (joonis F #2), hoidke nuppu 12 sekundit all. Ekraanil asendub seadme ikoon ikooniga (joonis E #5).

1. Suunake seadme ülaosas (joonis Ⓐ#1) olev laser seina või objekti poole, mille kaugust soovite mõõta.
2. Seadme ja seina või objekti vahelise kauguse mõõtmiseks klõpsake nuppu 🚫.

3. Näidake, et soovite sellest mõõtmistulemusest lahutada järgmise mõõtmistulemuse.

4. Klöpsake TLM99 klahvistikul kaks korda nuppu +/-

5. Klöpsake TLM99s või TLM99si klahvistikul kaks korda nuppu

6. Suunake seadme ülaosas olev laser järgmise seina või objekti poole.

7. Klöpsake nuppu ovahemaa möötmiseks ja saadud tulemuse lahutamiseks eelmisest möötmistulemusest.

8. Ekraani alumises servas näete kahe möõtmistulemuse vahet (joonis E) #3).

Mõõtühiku muutmine

Kui mõõtmistulemus on käes (ja seade ei ole pideva mõõtmise režiimis), saate muuta mõõtühikut: jalg kümnendmurruna (6,21 jalga), jalg murdarvuna (6'02" 9/16), meeter (1,894 m) või toll (74 9/16 tolli).

• Klöpsake TLM99 klahvistikul nuppu (joonis A#3).
• Hoidke TLM99s või TLM99si klahvistikul nuppu ALL (joonis B #1), kuni näete näitu muutumas (2–3 sekundit).

Kui teil on mudel TLM99s või TLM99si, saate Bluetooth®-i funktsiooni abil siduda selle mobiiltelefonis või tahvelarvutis oleva rakendusega STANLEY Smart Connect ja seejärel salvestada põrandaplaanidele täpsed mõõtmistulemused.

1. Laadige lehelt või mobiiltelefoni või tahvelarvutisse rakendus STANLEY Smart Connect.
2. Salvestage rakenduse STANLEY Smart Connect abil tuba või ruum, mille mõõte soovite jäädvustada, ja looge põrandaplaan.
3. Seadme sisselülitamiseks klöpsake TLM99s või TLM99si klahvistikul nuppu ON.
4. Kui ekraanile ei ilmu Bluetooth® -i ikooni (joonis E #6), klõpsake klahvistikul nuppu , et Bluetooth® sisse lülitada.
5. Kasutage rakendust STANLEY Smart Connect, et siduda TLM99s või TLM99si mobiiltelefoni või tahvelarvutiga.
6. Möötke TLM99s või TLM99si abil üle köik toa või ruumi seinad ja sünkroonige mõõtmistulemused põrandaplaaniga.
7. Salvestage rakenduse STANLEY Smart Connect abil pôrandaplaan.

Kui põrandaplaan on salvestatud, saate eksportida selle mitmesse failivormingusse, nagu PDF, DXF, või JPG, ja välja trükkida või e-kirjaga edasi saata (kinnisvaramaaklerile, sisustuspoodi vms).

Bluetooth

„BLUETOOTH® -I SÖNAMÄRK JA LOGOD ON REGISTREE-RITUD KAUBAMÄRGID, MIS KUULUVAD ETTEVÖTTELE BLUETOOTH SIG, INC., JA STANLEY TOOLS KASUTAB NEID LITSENTSI ALUSEL. MUUD KAUBAMÄRGID JA ÄRINIMED KUULUVAD NENDE VASTAVATELE OMANIKELE.”

Seadme väljalülitamine

Tööriista saab välja lülitada ühel järgmistest viisidest.

• Hoidke nuppu mitu sekundit all (kuni ekraan kustub).
• Kui te ei kasuta seadet 90 sekundit järjest, lülitub see automaatselt välja.

Garantii

STANLEY annab sellele tootele kaheaaastase (2) garantii, mis hölmab materjali- ja tootmisdefekte. Kõnealune PIIRATUD GARANTII ei hölma tooteid, mida on väärkasutatud, kuritarvitatud, muudetud või remonditud. Lisateabe või tagastamisjuhiste saamiseks helistage numbril 866-786-5924. Kui pole märgitud teisiti, remondib STANLEY tasuta iga STANLEY toote, millel on tuvastatud puudused, kattes ka osade maksumuse ja töökulud, või otsustab omal äranägemisel taolise seadme asendada või tagastada ostusumma, millest on lahutatud amortisatsioonikulud, saades vastu vigase seadme. KõNEALUNE PIIRATUD GARANTII VÄLISTAB KõIK JUHUSLIKUD JA KAUDSED KAHJUD. Mõnes riigis ei ole juhusliku või kaudse kahju välistamine või piiramine lubatud, seega ei pruugi need piirangud teie puhul kehtida. Käesolev KAHEAASTANE PIIRATUD GARANTII annab teile konkreetsed juriidilised õigused, mis võivad riigiti erineda. Lisaks garantiile kehtib STANLEY laseritele: 30-päevane raha tagastamise garantii. Kui te pole oma STANLEY laseri tööga mingil põhjusel täielikult rahul, võite selle 30 päeva jooksul alates ostukuupäevast koos ostukviitungiga meile tagastada, saades kogu raha tagasi.

OLULINE MÄRKUS! Instrumendi õige kasutamise ja hoolduse eest vastutab tarbija. Samuti on tarbija ainuvastutav laserseadme täpsuse regulaarse kontrollimise ning seega instrumendi kalibreerimise eest.

Garantii ei hõlma kalibreerimist ega hooldust.

EE

Veakoodid

Kui ekraanile ilmub tekst INFO koos koodiga, järgige vea kõrvaldamiseks pakutud lahendust.

Kood Kirjeldus Lahendus
101 Vastuvõetud signaal liiga nõrk, mõõtmisaeg liiga pikk	Kasutage sihtplaati või vahetage sihtpinda.
102 Vastuvõetav signaal liiga kõrge Sihtpinna peegeldus on liiga suur. Kasutage sihtplaati või vahetage sihtpinda.
201 Taustvalgus on liiga tugev Vähendage taustvalgust sihtkohas.
202 Laserikiir on häiritud Eemaldage takistus ja korrake mõõtmist.
203 Voõlu pole piisavalt Paigaldage uued patareid.
301 Temperatuur liiga kõrge	Laske seadmel jahtuda temperatuurini, mis jääb ettenähtud töötemperatuuri vahemikku.
302 Temperatuur liiga madal Laske seadmel soojeneda temperatuurini, mis jääb ettenähtud töötemperatuuri vahemikku.
401 Riistvaratõrge Lülitage seadet mitu kõrda sisse ja välja. Kui viga kordub, tagastage vigane seade teeninduskeskusesse või edasimüüjale. Vt garantiid.
402 Tundmatu viga Pöörduge lähimasse teeninduskeskusesse või edasimüüja poole. Vt garantiid.

EE

Tehnilised andmed

Ulatus 0,1 m kuni 30 m (4 tolli kuni 100 jalga)
Mõõtmistäpsus* ± 2 mm (± 3/32 tolli)*
Resolutsioon** 1 mm (1/16 tolli)**
Laseri klass Klass 2 (IEC/EN60825-1: 2014)
Laseri tüüp ≤ 1,0 mW @ 620–690 nm
Laseri/taustvalguse automaatne väljalülitus 30 s möödumisel
Seadme automaatne väljalülitus 90 s möödumisel
Pidev möõtmine Jah
Pindala/ruumala Jah
Patarei eluiga (2 x AAA) Kuni 3000 möõtmist (	Bluetooth: 2500)
Mõõtmed (K x S x L) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 tolli)
Kaal (koos patareidega) 100 g (3,21 oz)
Säilitustemperatuuri vahemik -10 °C ~ +60 °C (14 °F ~ 140 °F)
Töötemperatuuri vahemik 0°C ~ +40°C (32°F ~ 104°F)
*Mõõtmistäpsus sõltub konkreetsetest tingimustest.Soodsatel tingimustel (toatemperatuuril ja hea sihtpinna puhul) kuni 10 m (33 jalga).Ebasoodsatel tingimustel (ere päikesevalgus, väga nõrga peegeldusega pind või suured temperatuurikõikumised) võib viga suureneda kuni ± 0,25 mm/m (± 0,003 in/ft) võrra, kui kaugus ületab 10 m (33 jalga).** Resolutsioon on väikseim nähtav möõt. Tollides on see 1/16". Millimeetrites on see 1 mm.
