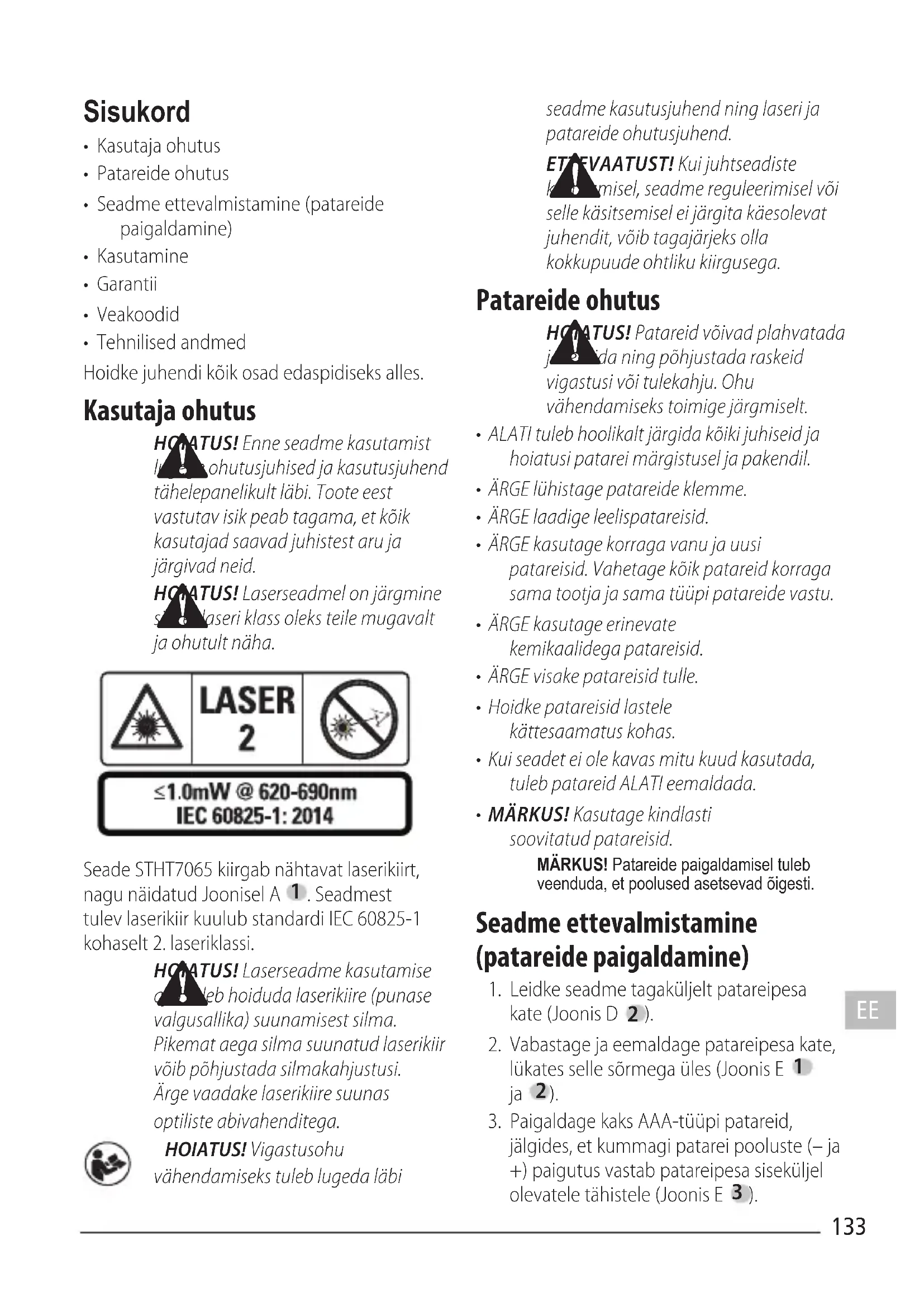

KASUTUSJUHEND STHT77065 STANLEY

• Kasutaja ohutus
• Patareide ohutus
• Seadme ettevalmistamine (patareide paigaldamine)
• Kasutamine
• Garantii
• Veakoodid
• Tehnilised andmed
  Hoidke juhendi köik osad edaspidiseks alles.

Kasutaja ohutus

HOMATUS! Enne seadme kasutamist injus, ohutusjuhised ja kasutusjuhend tähelepanelikult läbi. Toote eest vastutav isik peab tagama, et köik kasutajad saavad juhistest aru ja järgivad neid.

HORATUS! Laserseadmel on järgmine säte laseri klass oleks teile mugavalt ja ohutult näha.

LASER 2 ≤1.0mW @ 620-690nm IEC 60825-1: 2014

Seade STHT7065 kiirgab nähtavat laserikiirt, nagu näidatud Joonisel A 1. Seadmest tulev laserikiir kuulub standardi IEC 60825-1 kohaselt 2. laseriklassi.

HOMATUS! Laserseadme kasutamise a. leb hoiduda laserikiire (punase valgusallika) suunamisest silma. Pikemat aega silma suunatud laserikiir võib põhjustada silmakahjustusi. Ärge vaadake laserikiire suunas optiliste abivahenditega.

HOIATUS! Vigastusohu vähendamiseks tuleb lugeda läbi

seadme kasutusjuhend ning laseri ja patareide ohutusjuhend.

ETTEVAATUST! Kui juhtseadiste käisimisel, seadme reguleerimisel või selle käsitsemisel ei järgita käesolevat juhendit, võib tagajärjeks olla kokkupuude ohtliku kiirgusega.

Patareide ohutus

HOMATUS! Patareid võivad plahvatada ja jaida ning põhjustada raskeid vigastusi või tulekahju. Ohu vähendamiseks toimige järgmiselt.

• ALATI tuleb hoolikalt järgida köiki juhiseid ja hoiatusi patarei märgistusel ja pakendil.
• ÄRGE lühistage patareide klemme.
• ÄRGE laadige leelispatareisid.
• ÄRGE kasutage korraga vanu ja uusi patareisid. Vahetage köik patareid korraga sama tootja ja sama tüüpi patareide vastu.
• ÄRGE kasutage erinevate kemikaalidega patareisid.
• ÄRGE visake patareisid tulle.
  • Hoidke patareisid lastele kättesaamatus kohas.
• Kui seadet ei ole kavas mitu kuud kasutada, tuleb patareid ALATI eemaldada.
• MÄRKUS! Kasutage kindlasti soovitatud patareisid.

MÄRKUS! Patareide paigaldamisel tuleb veenduda, et poolused asetsevad õigesti.

Seadme ettevalmistamine (patareide paigaldamine)

1. Leidke seadme tagaküljelt patareipesa kate (Joonis D 2).
2. Vabastage ja eemaldage patareipesa kate, lükates selle sörmega üles (Joonis E 1 ja 2).

3. Paigaldage kaks AAA-tüüpi patareid, jälgides, et kummagi patarei pooluste (− ja +) paigutus vastab patareipesa siseküljel olevatele tähistele (Joonis E 3).

4. Lükake patareipesa katte alumisel küljel olevad tapid patareipesas olevatesse sälkudesse.

5. Suruge patareipesa kate klõpsatusega kinni (Joonis E 4).

Kui seade on sisse lülitatud, näete ekraanil aku jääkmahtuvust (Joonis C 1).

LASERKAUGUSMÕÕDIKU SEADISTAMINE

Lülitage tööriist sisse

Vajutage seadme sisselülitamiseks toitenuppu (Joonis A 3).

Võrdluspunkti muutmine

Seade mõõdab seina või objekti kaugust seadme alumisest (Joonis F 1) või ülemisest osast (Joonis F 2).

1. Hoidke hammasratta nuppu (Joonis A 4) 3 sekundit all. Ekraanil hakkab vilkuma möötmise vördluspunkti ikoon (Joonis C 5).
2. Võrdluspunkti muutmiseks vajutage hammasratta nuppu.
3. Võrdluspunkti kinnitamiseks vajutage toitenuppu (Joonis A 3).

Mõõtühiku muutmine

Kui mõõtmistulemus on käes (ja seade ei ole pideva mõõtmise režiimis), saate muuta mõõtühikut: jalg kümnendmurruna (6,21 jalga), jalg murdarvuna (6'02"9/16), meeter (1,894 m) või toll (74 9/16 tolli).

- Mõõtühiku vahetamiseks hoidke hammasratta nuppu (Joonis A 4) kolm sekundit all, et avaneks ühikute menüü. Võrdluspunkti kinnitamiseks vajutage toitenuppu. Pärast kinnitamist Kuvatakse valitud mõõtühik – ühikute vahetamiseks vajutage hammasratta nuppu ja kinnitamiseks toitenuppu.

KASUTAMINE

Seina või objekti kauguse möõtmine

1. Suunake laser (Joonis A 1) seina või objekti poole, mille kaugust soovite mõõta (joonis F).
2. Seadme kauguse möötmiseks seinast vöi objektist vajutage toitenuppu (Joonis A 3). Vördluspunkti ja/vöi möötühikute vahetamiseks vaadake jaotist „Laserkaugusmöödiku seadistamine“.
3. Ekraani alumises servas (Joonis A 2) näete viimast möötmistulemust (Joonis C 3), mis muutub seadme liigutamisel.

Mõõtmistulemuse salvestamiseks vajutage toitenuppu. Järgmise mõõtmistulemuse salvestamiseks vajutage uuesti toitenuppu. Seejärel korrake toiminguid 1–3.

Pindala möötmine

Seadmega saab mõõta seina, põranda vm objekti pindala.

1. Pindala ikooni (Joonis B 1) kuvamiseks ekraanile (Joonis A 2) vajutage korraks hammasratta nuppu (Joonis A 4).

Leidke pikkuse väärtus.

1. Paigutage seade möõdetava objekti ühte otsa ja suunake laseritäpp pikkuse möõtmiseks teise otsa. (Joonisel G 1 on näidatud, kuhu seade paigutada, kui möõdate seadme ülemisest osast.)
2. Vajutage toitenuppu – ekraani esimesele reale ilmub pikkuse väärtus.

Leidke laiuse väärtus.

1. Suunake seadme ülaosa mõõdetava objekti (seina, põranda vms) ühele küljele.

2. Paigutage seade möödetava objekti ühte otsa ja suunake laseritäpp laiuse möötmiseks teise otsa. (Joonisel G 2 on näidatud, kuhu seade paigutada, kui möödate seadme ülemisest osast.)

3. Vajutage toitenuppu – ekraani ülaserva ilmub laiuse väärtus.

Ekraani alumises servas näete pindala väärtust (Joonis C 3).

Ruumala möötmine

Seadmega saab mõõta ruumi või objekti ruumala.

1. Vajutage kolm korda hammasratta nuppu (Joonis A 4), kuni ekraanile ilmub ruumala ikoon (Joonis C 3).

Leidke laiuse väärtus.

1. Suunake seadme ülaosa mõõdetava objekti (ruumi vms) ühele küljele.
2. Paigutage seade möõdetava objekti ühte otsa ja suunake laseritäpp laiuse möõtmiseks teise otsa. (Joonisel H 1) on näidatud, kuhu seade paigutada, kui möõdate seadme ülemisest osast.)
3. Vajutage nuppu – ekraani ülaserva ilmub laiuse väärtus.

Leidke pikkuse väärtus.

1. Paigutage seade möõdetava objekti ühte otsa ja suunake laseritäpp pikkuse möõtmiseks teise otsa. (Joonisel H 2) on näidatud, kuhu seade paigutada, kui möõdate seadme ülemisest osast.)
2. Vajutage toitenuppu – ekraani teisele reale ilmub pikkuse väärtus.

Leidke körguse väärtus.

1. Paigutage seade möõdetava objekti ühte otsa ja suunake laseritäpp kõrguse möõtmiseks teise otsa. (Joonisel H 3 on näidatud, kuhu seade paigutada, kui möõdate seadme alumisest osast.)
2. Vajutage toitenuppu – ekraani kolmandale reale ilmub körguse väärtus.

Ekraani alumises servas näete ruumala väärtust (Joonis C 3).

Mõõtmistulemuste liitmine

Kahe vahemaa summa leidmiseks saate kaks mõõtmistulemust liita.

1. Vajutage hammasratta nuppu (Joonis A 4), kuni ekraanile ilmub liitmise ikoon (Joonis C 4).
2. Seadme kauguse möötmiseks seinast vöi objektist vajutage toitenuppu (Joonis A 3).
3. Esimese möötmistulemuse salvestamiseks ülemisele reale vajutage toitenuppu.
4. Suunake laser (Joonis A 1) järgmise seine või objekti poole.
5. Teise möötmistulemuse salvestamiseks keskmisele reale vajutage toitenuppu.
6. Ekraani alumises servas näete kahe möõtmistulemuse summat (Joonis C 3).

Mõõtmistulemuste lahutamine

Ühe möötmistulemuse saab teisest lahutada.

1. Vajutage hammasratta nuppu (Joonis A 4), kuni ekraanile ilmub lahutamise ikoon (Joonis C 3).
2. Suunake seadme ülaosas olev laser (Joonis A 1) seine või objekti poole, mille kaugust soovite mõõta.
3. Seadme kauguse möötmiseks seinast vöi objektist vajutage toitenuppu (Joonis A 3).
4. Esimese möötmistulemuse salvestamiseks ülemisele reale vajutage toitenuppu.
5. Suunake seadme ülaosas olev laser järgmise seina või objekti poole.
6. Teise möötmistulemuse salvestamiseks keskmisele reale vajutage toitenuppu.
7. Ekraani alumises servas näete kahe mõõtmistulemuse vahet (Joonis C 3). MÄRKUS! Kui teine mõõtmistulemus on esimesest suurem: negatiivse arvu puhul Kuvatakse IC 601. Vahetage mõõtepunkte, et esimene mõõtmistulemus oleks teisest suurem.

Seadme väljalülitamine

Seadme väljalülitamiseks on järgmised võimalused.

• Hoidke toitenuppu (Joonis A 3) mitu sekundit all (kuni ekraan kustub).
• Kui seadet 180 sekundit järjest ei kasutata, lülitub see automaatselt välja.

Piiratud garantii

Stanley annab sellele tootele 2-aastase garantii, mis hölmab materjali- ja tootmisdefekte. Kõnealune PIIRATUD GARANTII ei hölma tooteid, mida on väärkasutatud, kuritarvitatud, muudetud või remonditud. Lisateabe või tagastamisjuhiste saamiseks helistage numbril 800-262-2161. Kui pole märgitud teisiti, remondib Stanley tasuta iga Stanley toote, millel on tuvastatud puudused, kattes ka osade maksumuse ja töökulud, või otsustab omal äranägemisel taolise seadme asendada või tagastada ostusumma, millest on lahutatud amortisatsioonikulud, saades vastu vigase seadme. KÄESOLEV PIIRATUD GARANTII VÄLISTAB KÕIK JUHUSLIKUD VÕI KAUDSED KAHJUD. Mõnes riigis ei ole juhusliku või kaudse kahju välistamine või piiramine lubatud, seega ei pruugi need piirangud teie puhul kehtida. Käesolev PIIRATUD ELUAEGNE GARANTII annab teile konkretsed juriidilised õigused, mis võivad riigiti erineda. Lisaks garantiile kehtib STANLEY laseritele: 30-päevane raha tagastamise garantii. Kui te pole oma STANLEY laseri tööga mingil põhjusel täielikult rahul, võite selle 30 päeva jooksul alates ostukuupäevast koos ostukviitungiga meile tagastada, saades kogu raha tagasi.

Keskkonnakaitse

Jäätmete sortimine. Selle sümboliga märgistatud tooteid ja akusid ei tohi kõrvaldada koos olmejäätmetega.

Seadmed ja akud sisaldavad aineid, mida saab eemaldada ja taaskasutada, et vähendada toorainepuudust. Elektriseadmed ja akud tuleb ringlusse võtta vastavalt kohalikele eeskirjadele. Lisateavet leiate aadressilt

www.2helpU.com.

Akud

• Akude kõrvaldamisel möelge keskkonna kaitsmisele.
• Uurige kohalikust omavalitsusest, kuidas akud keskkonnaohutult kõrvaldada.

Veakoodid

Kui ekraanile ilmub tekst INFO koos koodiga, järgige vea kõrvaldamiseks pakutud lahendust.

Kood Kirjeldus Lahendus
IC101 Vastuvõetud signaal on liiga tugev	Sihtpinna peegeldus on liiga suur. Kasutage sihtplaati või vahetage sihtpinda.
IC201 Taustvalgus on liiga tugev Vähendage taustvalgust sihtkohas.
IC302 Temperatuur vahemikust väljas	Laske seadmel soojeneda või jahtuda ja mõõtke uuesti
IC303 Kaugus vahemikust väljas või signaal liiga nõrk	Reguleerige vahemikku; kui on vahemiku piirides, vahetage sihtpinda
IC401 Aku on mõõtmiste tegemiseks liiga tühi	Laadige akut või vahetage mittelaetavad patareid välja
IC505 Riistvaratõrge Lülitage seadet mitu korda sisse ja välja. Kui viga kordub, tagastage seade hooldusesindusse või edasimüüjale
IC601 Negatiivne arv Positiivse tulemuse saamiseks mõõtke pikem kaugus enne lühemat
IC604 Arvutamiseks vale mõõtmistulemus	Mõõtke kaugused uuesti, hüpotenuus peab olema pikem kui kolmnurga küljed

EE

Tehnilised andmed

Vahemik 0,2 m kuni 20 m (7,9 tolli kuni 65 jalga)
Mõõtmistäpsus* ±3 mm (±1/8 tolli)*
Resolutsioon** 1 mm (1/16 tolli)**
Laseri klass 2. klass (IEC/EN60825-1: 2014)
Laseri tüüp ≤1,0 mW @ 620–690 nm
Taustvalguse automaatne väljalülitus 20 s möödumisel
Laser 120 s möödumisel
Seadme automaatne väljalülitus 180 s möödumisel
Pidev mõõtmine Jah
Pindala/ruumala Jah
Patarei eluiga (2 x AAA) Kuni 3000 mõõtmist
Mõõtmed (K x S x L) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 tolli)
Kaal (koos patareidega) 3,21 oz (100 g)
Säilitustemperatuuri vahemik -10 °C ~ +60 °C (14 °F ~ 140 °F)
Töötemperatuuri vahemik 0 °C ~ +40 °C (32 °F ~ 104 °F)
* Mõõtmistäpsus söltub konkreetsetest tingimustest.Soodsates tingimustes (toatemperatuuril, nõrga taustvalgustusega ja hea sihtpinna puhul) kuni 10 m (30 jalga). Kui kaugus ületab 10 m (30 jalga), võib mõõtmisviga suureneda ±0,1 mm/m võrra.Ebasoodsates tingimustes (kehv sihtpind, tugev taustvalgustus, töötemperatuur temperatuurivahemiku ülemises või alumises otsas) võib mõõtepiirkond väheneda ja täpsus võib alla 10 m (30') vahemaade puhul suureneda ±6 mm-ni. Kaugusel üle 10 m (30') võib mõõtmisviga suureneda ±0,25 mm/m võrra.**Eraldusvõime on kõige väiksem nähtav möõtmistulemus. Tollides on see 1/16". Millimeetrites on see 1 mm.
