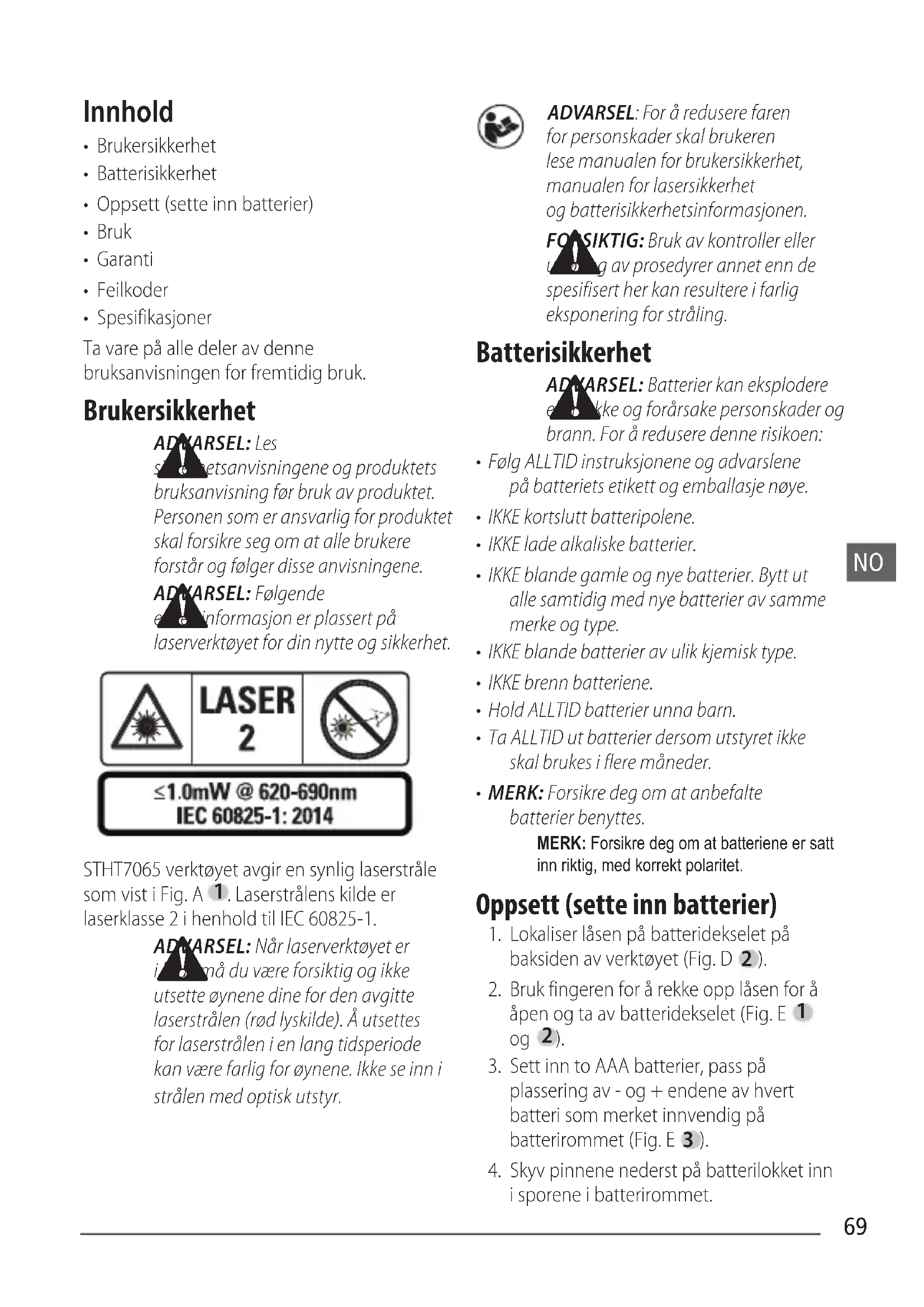

BRUKSANVISNING STHT77065 STANLEY

• Brukersikkerhet
• Batterisikkerhet
• Oppsett (sette inn batterier)
• Bruk
• Garanti
• Feilkoder
• Spesifikasjoner

Ta vare på alle deler av denne bruksanvisningen for fremtidig bruk.

Brukersikkerhet

ADVARSEL: Les

sørs det anvisningene og produktets bruksanvisning før bruk av produktet. Personen som er ansvarlig for produktet skal forsikre seg om at alle brukere forstår og følger disse anvisningene.

ADVARSEL: Følgende

e e informasjon er plassert på laserverktøyet for din nytte og sikkerhet.

LASER 2 ≤1.0mW @ 620-690nm IEC 60825-1: 2014

STHT7065 verktøyet avgir en synlig laserstråle som vist i Fig. A 1. Laserstrålens kilde er laserklasse 2 i henhold til IEC 60825-1.

ADYARSEL: Når laserverktøyet er i må du være forsiktig og ikke utsette øynene dine for den avgitte laserstrålen (rød lyskilde). Å utsettes for laserstrålen i en lang tidsperiode kan være farlig for øynene. Ikke se inn i strålen med optisk utstyr.

ADVARSEL: For å redusere faren for personskader skal brukeren lese manualen for brukersikkerhet, manualen for lasersikkerhet og batterisikkerhetsinformasjonen.

FOHSIKTIG: Bruk av kontroller eller uðing av prosedyrer annet enn de spesifisert her kan resultere i farlig eksponering for stråling.

Batterisikkerhet

ADVARSEL: Batterier kan eksplodere e foråsake og forårsake personskader og brann. For å redusere denne risikoen:

• Følg ALLTID instruksjonene og advarslene på batteriets etikett og emballasje nøye.
• IKKE kortslutt batteripolene.
  • IKKE lade alkaliske batterier.
• IKKE blande gamle og nye batterier. Bytt ut alle samtidig med nye batterier av samme merke og type.
• IKKE blande batterier av ulik kjemisk type.
• IKKE brenn batteriene.
• Hold ALLTID batterier unna barn.
• Ta ALLTID ut batterier dersom utstyret ikke skal brukes i flere måneder.
• MERK: Forsikre deg om at anbefalte batterier benyttes.

MERK: Forsikre deg om at batteriene er satt inn riktig, med korrekt polaritet.

Oppsett (sette inn batterier)

1. Lokaliser låsen på batteridekselet på baksiden av verktøyet (Fig. D 2).
2. Bruk fingeren for å rekke opp låsen for å åpen og ta av batteridekselet (Fig. E 1 og 2).

3. Sett inn to AAA batterier, pass på plassering av - og + endene av hvert batteri som merket innvendig på batterirommet (Fig. E 3).

4. Skyv pinnene nederst på batterilokket inn i sporene i batterirommet.

5. Skyv batterilokket ned til det klikker på plass (Fig. E 4).

Når verktøyet er slått på vil batteristatus vises i vinduet (Fig. C 1).

OPPSETT LDM

Merking på verktøyet

Klikk På (Fig. A 3) for å slå på verktøyet.

Endre referanseposisjon

Verktøyet vil måle avstanden fra bunnen (Fig. F 1) eller toppen (Fig. F 2) på verktøyet til veggen eller objektet.

1. Trykk og hold gir-knappen (Fig. A 4) i 3 sekunder. Ikonet for målingens referanseposisjon (Fig. C 5) vil blinke i vinduet.
2. Trykk gir-knappen igjen for å endre referanseposisjonen.
3. Trykk på-knappen (Fig. A 3) for å bekrefte referanseposisjonen.

Endre måleenhet

Når det aktuelle målet er registrert (apparatet er ikke i kontinuerlig måle-modus) kan du endre måleenheten fra desimalfot (6,21 ft) til fraksjonsfot (6'02"9/16), fraksjonsfot til meter (1,894 m), meter til tommer (74 9/16 in) eller tommer til desimalfot.

- For å endre måleenheten, hold gir-knappen (Fig. A 4) i tre sekunder for å åpne enhetsmenyen. Trykk på-knappen for å bekrefte referanseposisjonen. Når den er bekreftet vil aktuell enhet for målingen vises, trykk gir-knappen for å endre enhet og på-knappen for å bekrefte.

BRUK

1. Rett laseren (Fig. A 1) mot veggen eller objektet du skal måle avstanden til (Fig. F).

2. Trykk på-knappen (Fig. A 3) for å måle avstanden fra verktøyet til veggen eller objektet. Se Oppsett LDM for å endre referanseposisjon og/eller måleenhet.

3. Nederst på displayvinduet (Fig. A 2), se på aktuell måling (Fig. C 3), som vil stadig endre seg mens du beveger verktøyet.
   Klikk På for å registrere målingen. Klikk På en gang til for å registrere en annen måling. Gjenta trinnene 1 til 3.

Måle areal

1. Plasser verktøyet mot ene enden av målet og rett laserpunktet over lengden. (Fig. G 1 viser hvor du skal plassere verktøyet for å måle fra toppen av verktøyet.)
2. Trykk på On for å vise lengdemålingen øverst på displayvinduet.

Måle bredden.

1. Rett toppen av verktøyet mot en ende av målet (vegg, gulv eller objekt).
2. Plasser verktøyet mot ene enden av målet og rett laserpunktet over bredden. (Fig. G 2 viser hvor du skal plassere verktøyet for å måle fra toppen av verktøyet.)
3. Trykk på ON for å vise breddemålingen øverst på displayvinduet.

Se områdemålingen nederst på displayvinduet (Fig. C 3).

Måle volum

1. Trykk på gir-knappen (Fig. A 4) tre ganger for å vise volum-symbolet i vinduet (Fig. C 3).

Måle bredden.

1. Rett toppen av verktøyet mot en ende av målet (rom eller objekt).
2. Plasser verktøyet mot ene enden av målet og rett laserpunktet over bredden. (Fig. H 1 viser hvor du skal plassere verktøyet for å måle fra toppen av verktøyet.)
3. Trykk på On for å vise breddemålingen øverst på displayvinduet.

Måle lengden.

1. Plasser verktøyet mot ene enden av målet og rett laserpunktet over lengden. (Fig. H 2 viser hvor du skal plassere verktøyet for å måle fra toppen av verktøyet.)
2. Trykk på ON for å vise lengdemålingen øverst på displayvinduet.

Måle høyden.

1. Plasser verktøyet mot ene enden av målet og rett laserpunktet over høyden.
   (Fig. H 3 viser hvor du skal plassere verktøyet for å måle fra toppen av verktøyet.)
2. Trykk på On for å vise høydemålingen på tredje linje i vinduet.

Legge sammen målinger

Du kan legge sammen to målinger for å få en sum av de to målte avstandene.

1. Trykk på gir-knappen (Fig. A 4) for å vise addisjon-symbolet i vinduet (Fig. C 4)
2. Trykk på-knappen (Fig. A 3) for å måle avstanden fra verktøyet til veggen eller objektet.
3. Trykk On-knappen for å registrere første måling på øverste linje.

4. Rett laseren (Fig. A 1) mot neste vegg eller objekt.

5. Trykk On-knappen for å registrere andre måling på midtre linje.

6. Se summen av de to målingene nederst på displayvinduet (Fig. C 3).

Trekke fra målinger

1. Trykk på gir-knappen (Fig. A 4) for å vise subtraksjon-symbolet i vinduet (Fig. E 3).
2. Rett laseren på toppen av verktøyet (Fig. A 1) mot veggen eller objektet du skal måle avstanden til.
3. Trykk på-knappen (Fig. A 3) for å måle avstanden fra verktøyet til veggen eller objektet.
4. Trykk On-knappen for å registrere første måling på øverste linje.
5. Rett laseren på toppen av verktøyet mot neste vegg eller objekt.
6. Trykk On-knappen for å registrere andre måling på midtre linje.
7. Se differansen mellom de to målingene nederst på displayvinduet (Fig. C 3).
   MERK: Dersom andre måling er større enn første: IC 601 vises for negativt tall. Du må bytte om målepunktene slik at første måling er større enn andre.

Slå av verktøyet

Verktøyet kan slås av på to måter:

- Trykk og hold på-knappen (Fig. A 3) i flere sekunder (til displayvinduet slukker).

- Dersom du ikke bruker verktøyet på 180 sekunder slår det seg av automatisk.

Begrenset garanti

Stanley garanterer dette produktet i en periode på to (2) år mot feil i materialer og ved utførelse. Denne BEGRENSEDE GARANTIEN dekker ikke produkter som brukes feilaktig, som endres eller repareres. Ring 800-262-2161 for mer informasjon om retur. Så fremt ikke annet er angitt vil Stanley reparere gratis alle Stanley-produkter som har feil, inkludert deler og arbeidskostnader, eller på Stanleys egen beslutning skifte ut slike verktøy eller refundere kjøpsprisen, minus avskrivningsbeløp, i bytte mot det defekte verktøyet. DENNE BEGRENSEDE GARANTIEN EKSKLUDERER ALLE DIREKTE ELLER F∅LGESKADER. Noen stater tillater ikke ekskludering eller begrensning for direkte eller følgeskader, så disse begrensningene gjelder kanskje ikke for deg. Denne BEGRENSEDE LIVSTIDSGARANTIEN gir deg spesifikke juridiske rettigheter som kan variere fra stat til stat. I tillegg til garantien er lasere fra STANLEY dekket av vår: 30 dager penger tilbake-garanti. Dersom du ikke er helt fornøyd med ytelsene til STANLEY-laseren av noen som helst grunn, kan du returnere det innen 30 dager fra kjøpsdato sammen med kvitteringen for å få refundert hele kjøpsbeløpet.

Beskyttelse av miljøet

Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale retningslinjer. Mer informasjon finner du på www.2helpU.com.

Batterier

• Tenk miljøvern när du skal kaste batteriene.
• Sjekk med de lokale myndighetene for en miljømessig korrekt måte å avhende batteriene.

Feilkoder

Kode	Beskrivelse Korrigerende tiltak
IC101	Mottatt signal for høyt Målet er for reflekterende. Bruk målplaten eller endre målets overflate.
IC201	For mye bakgrunnslys Reduser bakgrunnslyset på målområdet.
IC302	Temperatur utenfor rekkevidde	La apparatet varme seg opp eller kjøle seg ned og gjenta målingen
IC303	Avstanden ikke innenfor området eller signalet for svakt	Juster området, dersom innenfor området endre overflaten på målet
IC401	Batteriet for lavt for målinger	Lad opp batteriet eller skift batterier dersom de ikke kan lades opp
IC505	Maskinvarefeil Slå apparatet av og på flere ganger. Dersom feilen vedvarer, returner apparatet til et servicesenter eller distributøren
IC601	Negativt nummer Mål lang distance før den korteste distansen for å få positivt svar
IC604	Ugyldig måling for beregning	Mål avstanden om igjen, hypotenusen må være større enn sidene i trekanten

NO

Spesifikasjoner

Område 0,2 m til 20 m (7,9 in til 65 ft)
Målenøyaktighet ±3 mm (±1/8 in)*
Oppløsing** 1 mm (1/16 in)**
Laserklasse Klasse 2 (IEC/EN60825-1: 2014)
Lasertype ≤1,0 mW @ 620-690 nm
Baklys automatisk utkobling Etter 20 s
Laser Etter 120 s
Apparat automatisk utkobling Etter 180 s
Kontinuerlig måling Ja
Areal/volum Ja
Batterilevetid (2 x AAA) Opp til 3000 målinger
Dimensjoner (H x D x B) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 in)
Vekt (med batteri) 100 g (3,21 oz)
Lagringstemperaturområde -10 °C ~ +60 °C (14 °F ~ 140 °F)
Brukstemperaturområde 0 °C ~ +40 °C (32 °F ~ 104 °F)
*Målenøyaktighet avhenger av de aktuelle forholdene:Under gunstige forhold (god måleoverflate, lav bakgrunnsbelysning og romtemperatur) opp til 10 meter (30 ft). Målefeilen kan øke opp til ±0,1 mm/m for avstander over 10 meter (30 ft)Under ugunstige forhold (dårlig måleflate, kraftig bakgrunnslys, brukstemperatur i øvre eller nedre del av temperaturområdet), kan måleområdet reduseres og nøyaktigheten reduseres og nøyaktighet kan øke til ± 6 mm for avstander under 10 meter (30 ft). Over 10 m (30 ft) kan målefeilen øke med ±0,25 mm/m.**Oppløsning er den minste målingen du kan se. I tommer er det 1/16 in. I mm er det 1 mm.
