Produkttype	Lasermåler
Merke	Stanley
Modell	TLM99 / TLM99s / TLM99si
Måleområde	1 m til 30 m (4 in til 100 ft)
Nøyaktighet	± 2 mm (± 3/32 in) (gunstige forhold opp til 10 m); utover det, ± 0,25 mm/m
Oppløsning	1 mm (1/16 in)
Laserklasse	Klasse 2 (IEC/EN 60825-1:2014)
Lasertype	Synlig rød, ≤ 1,0 mW ved 620-690 nm
Strømforsyning	2 AAA alkaliske batterier (ikke oppladbare)
Batterilevetid	Opptil 3000 målinger (2500 med Bluetooth)
Automatisk avstenging	Enhet etter 90 s; laser/bakgrunnsbelysning etter 30 s
Hovedfunksjoner	Avstandsmåling, kontinuerlig måling, arealberegning, volumberegning, addisjon/subtraksjon av målinger, enhetsbytte (m, ft, in)
Tilkobling	Bluetooth® (modeller s og si kun) med STANLEY Smart Connect-app
Dimensjoner (H x B x D)	120 x 48,5 x 26 mm
Vekt (med batterier)	100 g
Driftstemperatur	0 °C til +40 °C
Lagringstemperatur	-10 °C til +60 °C
Garanti	2 år (begrenset) + 30 dagers fornøyd eller pengene tilbake-garanti
Sikkerhet	Laser klasse 2 – ikke se direkte inn i strålen; les sikkerhetsinstruksjonene

Ofte stilte spørsmål - TLM99 STANLEY

Hvordan måler jeg en enkel avstand med TLM99?

Slå på verktøyet ved å trykke på på-knappen. Enheten måler som standard fra bunnen av verktøyet. For å endre referanse, hold måleknappen inne i 2 sekunder. Pek laseren mot målet og trykk på måleknappen for å vise avstanden.

Hvordan bruker jeg kontinuerlig målemodus?

Slå på verktøyet, pek laseren og hold inne måleknappen i 2 sekunder for å gå inn i kontinuerlig modus. Avstanden vises i sanntid. Trykk på knappen igjen for å låse målingen og gå ut av modus.

Hvordan beregner jeg et areal?

Slå på verktøyet. Trykk én gang på Areal-knappen (rektangelikon). Mål først bredden (laserpunkt på én side), deretter lengden (laserpunkt på den andre siden). Arealet vises automatisk nederst på skjermen.

Hvordan beregner jeg et volum?

Slå på verktøyet. Trykk to ganger på Areal-knappen (volumikon). Mål deretter bredden, lengden og høyden ved å trykke på måleknappen etter hver dimensjon. Totalt volum vises nederst på skjermen.

Hvordan legger jeg til eller trekker fra målinger?

Etter en første måling, trykk på +/--knappen (TLM99: én gang for å legge til, to ganger for å trekke fra; TLM99s/si: én gang for å legge til, to ganger for å trekke fra). Utfør den andre målingen: resultatet (sum eller differanse) vises nederst på skjermen.

Hvordan endrer jeg måleenheten?

Etter å ha tatt en måling (utenfor kontinuerlig modus), trykk på CLR/UNIT-knappen (TLM99) eller hold inne CLR/UNIT-knappen (TLM99s/si) i 2 til 3 sekunder. Enheten veksler mellom: desimalfot (ft), fot+ brøk, meter (m), tommer (in).

Hvordan bruker jeg Bluetooth med appen?

Kun tilgjengelig på modellene TLM99s og TLM99si. Last ned STANLEY Smart Connect-appen på smarttelefonen eller nettbrettet. Slå på lasermåleren, aktiver Bluetooth ved å trykke på Bluetooth-knappen (ikon). Følg appens instruksjoner for sammenkobling. Deretter kan målingene dine synkroniseres i plantegninger.

Hva betyr feilkodene, og hvordan løser jeg dem?

Feilkodene vises med 'INFO' og et nummer. Eksempler: 101 (signal for svakt) -> bruk en plate eller bytt overflate; 102 (signal for sterkt) -> overflaten er for reflekterende; 201 (for mye lys) -> reduser omgivelseslyset; 202 (stråle avbrutt) -> fjern hindringen; 203 (svakt batteri) -> skift batterier; 301/302 (temperatur) -> vent til enheten er tilbake i driftstemperaturområdet; 401/402 (maskinvarefeil) -> slå av/på eller kontakt kundeservice.

Hvordan setter jeg inn batteriene?

Fjern dekselet til batterirommet på baksiden av verktøyet. Sett inn to AAA-batterier med riktig polaritet (+/-) som angitt. Sett på dekselet ved å klikke det på plass. Batterinivået vises på skjermen når du slår på enheten.

Enheten slår seg av av seg selv, er det normalt?

Ja, lasermåleren slår seg automatisk av etter 90 sekunder med inaktivitet for å spare batteri. Laseren og bakgrunnsbelysningen slås av etter 30 sekunder, men målingen forblir vist. Du kan også slå av manuelt ved å holde inne på-knappen.

BRUKSANVISNING TLM99 STANLEY

Fjern ALTID batterierne, hvis encheden ikke anvendes flere maneder.

BEMERK: Kontroller, at der kun anvendes anbefalede batterier.

1. Klik på for at fà vist på displayet (ill. #4).

DK

4. Mal bredden.

Spara alla delar av denna manual for framtida referens.

Användarsäkerhet

WARNING:

Kontinuerlig matning av avstand

Anvanda TLM99s/TLM99si med

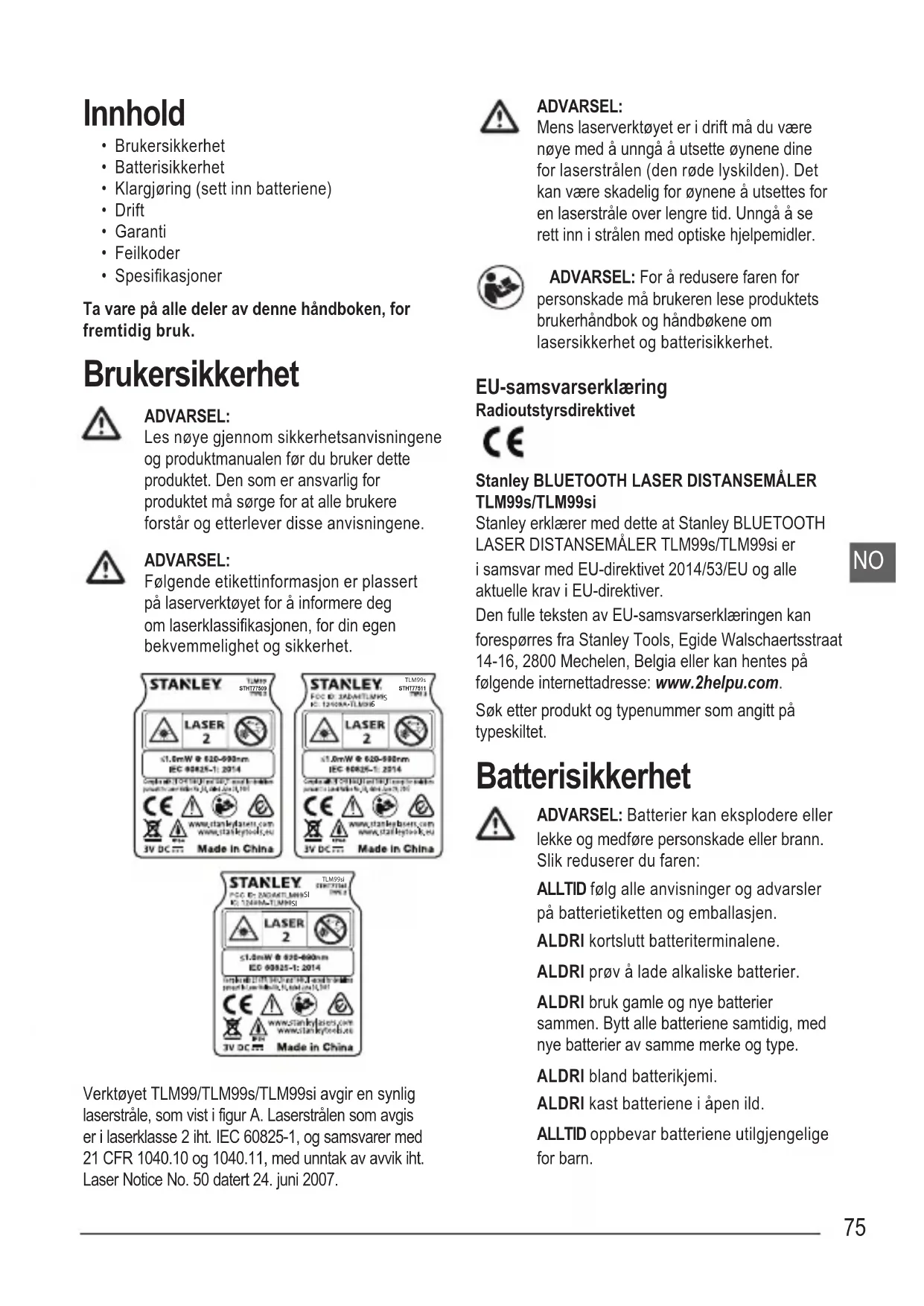

• Brukersikkerhet
• Batterisikkerhet
• Klargjøring (settinn batteriene)
• Drift
• Garanti
• Feilkoder
• Spesifikasjoner

Ta vare på alle deler av dette handboken, for fremtidig bruk.

Brukersikkerhet

ADVARSEL:

Les nøye gjennom sikkerhetsanvisingene og produitmanualen for du bruker dette produitet. Den som er ansvarlig for produit må sorge for at alle brukere forståg etterleverppe anvisingene.

ADVARSEL:

Folgende etikettinformasjon er plassert.
pà laserverktøyet for à informere deg
om laserklassifikasjonen, for din egen
bekvemmelighet og sikkerhet.

Verktøyet TLM99/TLM99s/TLM99si avgir en synlig laserstråle, som vist i figur A. Laserstralen som avgiser i laserklasse 2 iht. IEC 60825-1, og samsvarer med 21 CFR 1040.10 og 1040.11, med unntak av avvik iht. Laser Notice No. 50 datert 24. Juni 2007.

ADVARSEL:

Mens laserverktoyet er i drift ma du vare noye med a unnga a utsette oynene dine for laserstralen (den rode lyskilden). Det kan vare skadelig for oynene a utsettes for en laserstrale over lengre tid. Unnga a se rett inn i stralen med optiske hjelpemidler.

ADVARSEL: For a redusere faren for personskade ma brukeren lese produktets brukerhandbok og handbokene om lasersikkerhet og batterisikkerhet.

EU-samsvarserklaring

ALDRI bruk gamle og nye batterier samaen. Bytt alle batteriene samtidig, med nye batterier av samme merke og type.

ALDRI bland batterikjemi.

ALDRI kast batteriene i apen ild.

ALLTID oppbevar batteriene utilgengelige for bam.

ALLTID ta ut batteriene hvis encheten nikke skal brukes pa noen maneder.

MERK: Sikre at du bruker de anbefalte batteriene.

MERK: Sorg for at batteriene settes i riktig, medrett polaritet.

1. Finn batterihusets lås på baksiden av verktøyet TLM99, TLM99s eller TLM99si (figur C #2).
2. Bruk fingeren til ä trekke lason ned, sik at batteriedekselet apnes og kan fjernes (figur D#1 and #2).
3. Sett inn to AAA-batterier og sorg for a plassere - og + endene til hvert batteri som angitt pa innsiden av batterihuset (figur D #3).
4. Skyv stiftene nederst på batteridoren inn i hullene i batterirommet (figur D#4).
5. Skyv øren ned til den klikkes pa plass (figur D#5).

Mens verktøyet er slätt PÅ, vises batterinivæt i displayvinduet (figur E #1).

Drift

1. Klikk (figur A #5) for a sla pa verktoyet.
2. Klikk for Å male avstanden fra bunnen av verktøyet til veggen eller objektet (figur F#1).

For a male fra toppen av verktoyet i stedet for fra bunnen (figur F #2), hold 12 sekunder. Pä displayvinduet vil verktoysymbolelet endre seg fra til (figur E #5).

1. La laseren overst på verktøyet (figur A #1) peke mot veggen eller objektet du vil måle avstanden til (figur F).
2. Klikk for a male avstanden fra bunnen av verktoyet til veggen aller objektet.
3. Nederst på displayvinduet (figur A #2), se på den aktuelle målingen (figur E #3).

For à ta en ny maling, klikk ON for à flytte den aktuelle malingen opp til forige linje på displayet (figur E#2). Gjenta trinnene 2-5.

Kontinuerlig måling av avstander

1. Klikk @figur A#5) for a sla pa verktoyet.
2. La laseren overst på verktøyet (figur A#1) peke mot veggen aller objektet du vil malé avstanden til (figur F).
3. Klikk og hold sekunder for a sla pa kontinuerlig molemodus.
4. Nederst i displayvinduet (figur A #2), an du lese av den aktuelle malingen (figur E #3), som kontinuerlig endres mens du beveger verktoyet (i kontinuerlig malemodus).
5. For a ta den aktuelle malingen (fra bunnen av verktøyet til vegg eller objekt) og g' ut av kontinuelerlig molemodus, klikk pa

For à ta en ny málging, klikk for á flytte den aktuelle malingen opp til forrige linje på displayet. Gjenta trinnene 2-5.

Måle et areal

Du kan male arealet pa en vegg, gulv erer et objekt.

1. Klikk (figur #5) for à slà pa verktøyet.
2. Klikk for a male avstanden fra bunnen av verktoyet til veggen aller objektet (figur F#1).

For a male fra toppen av verktoyet i stedet for fra bunnen (figur F #2), hold +2 sekunder. Pá displayvinduet vil verktoysymbolelet endre seg fra til (figur E #5).

1. Klikk for a vise i displayvinduet (figur E#4).

2. Male bredden.

3. Pek toppen av verktøyet mot en side av målet (vegg, gulv eller objekt).

4. Sett bunnen av verktøyet mot en Ende av målet og pek laserpunktet over bredden. (Figur G #1 viser hvor verktøyet skal plasseres dersom du målær fra bunnen av verktøyet.)

5. Klikk for Å vise breddemålingen øverst pa displayvinduet.

6. Male lengden.

7. Sett bunnen av verktøyet mot en Ende av målet og pek laserpunktet over lengden. (Figur G #2 viser hvor verktøyet skal plasseres dersom du målær fra bunnen av verktøyet.)

8. Klikk for a vise lengdemålingen overst på displayvinduet.

9. Se areal malingen nederst på displayvinduet (figur E#3).

Måle volum

1. Klikk (#figur A#5) for a sla pa verktoyet.
2. Klikk for a male avstanden fra bunnen av verktoyet til veggen aller objektet (figur #1).

For a male fra toppen av verktoyet i stedet for fra bunnen (figur F #2), hold 2 sekunder. Pa displayvinduet vil verktoysymbolelet endre seg fra til (figur E #5).

1. Klikk to ganger for a vise i displayvinduet (figur E#4).
   4 Male bredden.

2. Pek toppen av verktøyet mot en side av målet (rom eller objekt).

3. Sett bunnen av verktøyet mot en Ende av målet og pek laserpunktet over bredden. (Figur H#1 viser hvor verktøyet skal plasseres dersom du målær fra bunnen av verktøyet.)

4. Klikk for Å vise breddemålingen øverst pa displayvinduet.

5. Male lengden.

6. Sett bunnen av verktøyet mot en Ende av malet og pek laserpunktet over lengden. (Figur H#2 viser hvor verktøyet skal plasseres dersom du maler fra bunnen av verktøyet.)

7. Klikk AN for a vise lengdemålingen overst pa displayvinduet.

8. Male hoyden.

9. Sett verktøyet mot enende av målet og pek laserpunktet over høyden. (Figur H#3 viser hvor verktøyet skal plasseres dersom du maler fra bunnen av verktøyet).

10. Klikk for a vise høydemålingen overst på displayvinduet.

11. Se volum malingen nederst pa displayvinduet (figur E#3).

Leggsamenmalinger

Du kan legge sammen to malinger for a fa en total maling over to distanser.

1. Klikk (figur #5) for a sla pa verktoyet.
2. Klikk for a male avstanden fra bunnen av verktøyet til veggen eller objektet (figur F#1).

For a male fra toppen av verktoyet i stedet for fra bunnen (figur F #2), hold i-2 sekunder. Pá displayvinduet vil verktoysymbolelet endre seg fra 5.

1. La laseren overst pa verktoyet (figur A #1) peke mot veggen aller objektet du vil male avstanden til.
2. Klikk for a male avstanden fra verktyet til veggen aller objektet.

3. Indiker at du vil legge donne malingen til nestemaling.

4. På TLM99 tastaturet, klikk +/- (figur A#7).

5. På TLM99s eller TLM99si tastaturet, klikk (+/- (figur B #1).

6. Pek laseren på toppen av verktøyet mot;neste vegg ell er objekt.

7. Klikk for a male distansen og legge den til forrige maling.
8. Se summed av de to malingene nederst pa displayvinduet (figur E #3).

Trekke fra malinger

Du kan trekke en maling fra en annen maling.

1. Klikk (#figur A#5) for a sla pa verktoyet.
2. Klikk for a male avstanden fra bunnen av verktøyet til veggen eller objektet (figur #1).

For a male fra toppen av verktoyet i stedet for fra bunnen (figur F #2), hold 1-2 sekunder. Pa displayvinduet vil verktoysymbolelet endre seg fra til (figur E #5).

1. La laseren overst på verktøyet (figur A#1) peke mot veggen eller objektet du vil malé avstanden til.
2. Klikk for a male avstanden fra verktoyet til veggen aller objektet.

3. Indiker at du ønsker a trekke;neste maling fra denne malingen.

4. På TLM99 tastaturet, klikk +/− to ganger.

5. På TLM99s eller TLM99si tastaturet, klikk to ganger.

6. Pek laseren på toppen av verktøyet mot;neste vegg eller objekt.

7. Klikk for a male distansen og trekke den fra forrige maling.
8. Se differansen av de to malingene nederst pa displayvinduet (figur E #3).

Slik endrer du malenhet

Så snart den aktuelle malingen er utfør (dersom verktøyet ikke er i kontinuereg malemodus) kan du endre maleenhet fra desimal ft (6,21 ft) til fraksjon av ft (6'02" 9/16), fraksjon av ft til meter (1,894 m), meter til tommer (74 9/16 tommer), eller tommer til desimal ft.

Pa TLM99 tastaturet, klikk (figur A#3).
- På TLM99s eller TLM99si tastaturet, hold (+/- (figur #1) til du ser at malingen endrer seg (2-3 sekunder).

Bruk av TLM99s/TLM99si med

Dersom du har en TLM99s aller TLM99si, kan du brute Bluetooth® funksjonen for a pare med STANLEY Smart Connect appen på mobilitelefon eller tablet og registre nøyaktige malinger på tegningene dine.

1. Fra enten eiller, last ned App Store

STANLEY Smart Connect appen til mobilitelefonen erler tableten.

1. Bruk STANLEY Smart Connect appen, registrar rommet aller omradet som du vil male opp, og tegn opp tegningen.
2. Pá TLM99s eller TLM99si tastaturet, klikk for à slä på verktøyet.
3. Dersom Bluetooth® symbolet称之 vises på displayvinduet (figur E #6), klikk på tastaturet forå slå på Bluetooth®.
4. Bruk STANLEY Smart Connect appen for a pare mobilitelefon en aller tableten til TLM99s aller TLM99si.
5. Bruk TLM99s eller TLM99si for a male hvegg i rommet aller omraret registrent pa tegningen, og synkroniser malingene med tegningen.
6. Bruk STANLEY Smart Connect applikasjonen, for a lagre tegningen.

När du har lagret tegningen, kan du ekSPORTERE den til ulike filformater som PDF, DXF aller JPG, og skrive den ut uller sende den pr. e-post til andere (eiendomsmegler, borettslag etc.).

Bluetooth

"BLUETOOTH ORDMERKET OG LOGOER ER REGISTRTE VAREMERKER EIET AV BLUETOOTH SIG, INC. OG ALL BRUK AV SLIKE MERKES AV STANLEY TOOLS ER UNDERLAGT LISENS. ANDRE VAREMERKER OG HANDELSNAVN ER EIET AV SINE RESPEKTIVE EIERE."

Trykk og hold Clear flere sekunder (til displayvinduet er tomt).
Hvis du ikke bruker verktøyet i løpet av 90 sekunder, slås det automatisk av.

Garanti

STANLEY garanterer dette produit over en tidssperiode
pato (2) ar, mot svikt i materiale og utforelse. Denne
BEGRENSEDE GARANTIEN gjelder itke for producerter som
brukes feil, misbrukes, gjores endringer paa erler repareres. Ring 866-786-5924 for a fytterigere informasjon eller
anvisninger for retur. Med minre annet er angitt vil
STANLEY kostnadsfritt reparere alle STANLEY-produkter
som viser seg a vare defekte, inkludert resedeler og
arbeid, eller, hvis STANLEY velger det, erstatte verktoyene
eller refundere kjopsprisen, minus nedskrivning, i bytte
mot det defekte verktoyet. DENNE BEGRENSEDE
GARANTIEN UTELUKKER ALLE UTILSIKTEDE
SKADER OG FOLGESKADER. Enkelte stater tillater ikke
ekskludering eller begrensning av utilsiktede skader eller
folgeskader, og disse begrensingene gjelder derfor ikke
nodvendigvis for deg. Denne TO-ARS BEGRENSEDE
LIVSTIDSGARANTIEN gir deg spesifikke juridiske
rettigheter som kan variere fra stat til stat. I tilegg til
garantien dekker STANLEY-lase av: 30 dagers returrett.
Hvis du icke er helt fomoyd med STANLEY-laserens ytelse,
uansett grunn, kan du returnere den innen 30 dager etter
kjopsdatoen, med kvitteringen, for full refusjon.

VIKTIG MERKNAD: Kunden er selv ansvarlig for at instrumentet brukes og behandles riktig. I tillegg er det utelukkende kunden som er ansvarlig for at laserenhetens noyaktigkeit sjekkes regelmessig, og derfor at enheten er kalibrert.

Kalibrering og vedlikehold dekker ekke av garantien.

Feilkoder

Dersom INFO vises i displayet med et kode-nummer, utfør tilsvarende korrigerende tiltak.

Kode Beskrivelse Korrigerende tiltak
101 Sigrølalet som mottas er forsvakt eller måletiden er for lang	Bruk en målplate erler endre målflate.
102 Sigrølalet som mottas er for sterkt	Målet er for reflekterende. Bruk en målplate erler endre målflate.
201 For mye bakgrunnslys Reduser bakgrunnslyset på målområdet.
202 Laserstrålen forstyrres Fjern hindringen og gjenta målingen.
203 Utlstrekkelig effekt Skift ut batteriene.
301 Temperaturen er for høy La,enheten avkjøles til en temperatur innenfor det angitte driftstemperaturområdet.
302 Temperaturen er for lav La,enheten varmes opp til en temperatur innenfor det angitte driftstemperaturområdet.
401 Maskinvarrefeil Slå verktøyet av og på flere ganger. Dersom feilen fortsatt gjentar seg, send den defekte,enheten til et serviceverksted eller distributøren. Se garantien.
402 Uktent feil Kontakt serviceverksted eller distributøren. Se garantien.

Spesifikasjoner

Rekkevidde,1 m til 30 m (4 in til 100 ft)
Målenøyaktigkeit* ± 2mm (± 3/32in)*
Opplønsning** 1 mm (1/16 in)
Laserklasse Klasse 2 (IEC/EN60825-1: 2014)
Lasertype ≤ 1.0mW @ 620-690nm
Laser/Backlight automatisk utkobling Etter 30 sekunder
Enhet automatisk utkobling Etter 90 sekunder
Kontinuerlig mång Ja
Areal/volum Ja
Batterilevetid (2 x AAA) Opp til 3000 månger (2500 medBluetooth)
Mål (H x D x B) 120 x 48,5 x 26mm (4,72 x 1,9) x 1,02in)
Vekt (med batterier) 100 g (3,21oz)
Tillatt lagringstemperatur -10°C ~ +60°C (14°F) F ~ 140°F)
Tillatt driftstemperatur 0°C ~ +40°C (32°F ~ 104°F)
*Målenøyaktigheten avhenger av de aktuelle forholdene: • Under fordelaktige forhold (god月至fate og romtemperatur) opptil 10 m (33 ft). • Under ufordelaktige forhold (sterkt sollys, svært svakt reflekterende月至fate eller store temperatsvvingninger) kandeen feilen øke med ± 0,25 mm/m (± 0,003 tomer/ft) for avstandere over 10 m (33 ft). **Opplønsningen er den minste月至ngen du kan se. I tomer (in) er det 1/16". I mm er det 1 mm.

NO

Spis tresci
