TLM99 - Далекомер STANLEY - Безплатно ръководство за потребителя

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TLM99 STANLEY

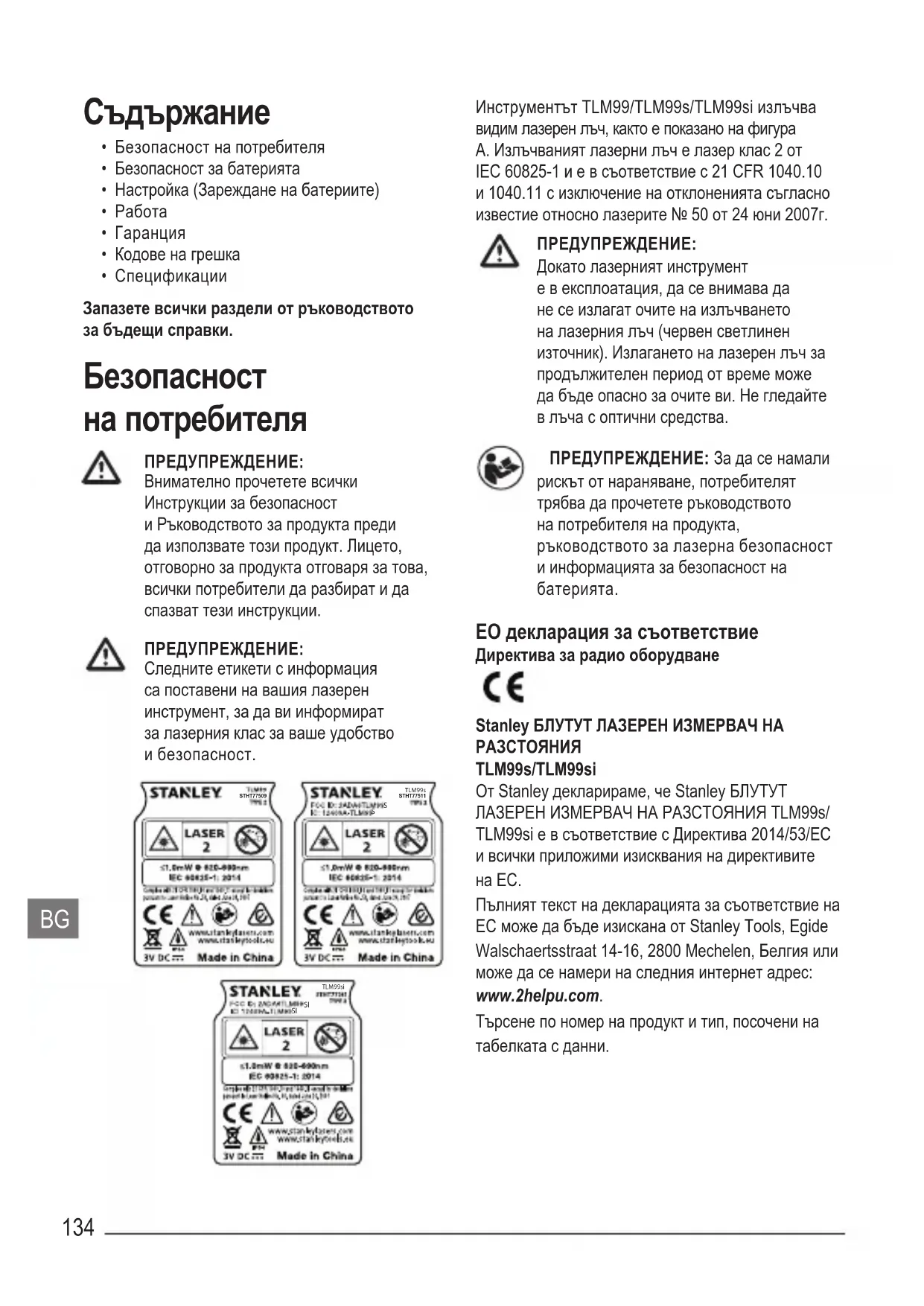

• Безопасност на потребителя• Безопасност за батерията• Настройка (Зареждане на батериите)• Работа• Гаранция• Кодове на грешка• СпецификацииЗапазете всички раздели от ръководството за бъдещи справки. Безопасност на потребителя ПРЕДУПРЕЖДЕНИЕ:Внимателно прочетете всички Инструкции за безопасност и Ръководството за продукта преди да използвате този продукт. Лицето, отговорно за продукта отговаря за това, всички потребители да разбират и да спазват тези инструкции.ПРЕДУПРЕЖДЕНИЕ:Следните етикети с информация са поставени на вашия лазерен инструмент, за да ви информират за лазерния клас за ваше удобство и безопасност.STHT77509STHT77511TLM99s

TLM99si Инструментът TLM99/TLM99s/TLM99si излъчва видим лазерен лъч, както е показано на фигура A. Излъчваният лазерни лъч е лазер клас 2 от IEC 60825-1 и е в съответствие с 21 CFR 1040.10 и 1040.11 с изключение на отклоненията съгласно известие относно лазерите № 50 от 24 юни 2007г.ПРЕДУПРЕЖДЕНИЕ:Докато лазерният инструмент е в експлоатация, да се внимава да не се излагат очите на излъчването на лазерния лъч (червен светлинен източник). Излагането на лазерен лъч за продължителен период от време може да бъде опасно за очите ви. Не гледайте в лъча с оптични средства. ПРЕДУПРЕЖДЕНИЕ: За да се намали рискът от нараняване, потребителят трябва да прочетете ръководството на потребителя на продукта, ръководството за лазерна безопасност и информацията за безопасност на батерията. ЕО декларация за съответствие Директива за радио оборудванеStanley БЛУТУТ ЛАЗЕРЕН ИЗМЕРВАЧ НА РАЗСТОЯНИЯTLM99s/TLM99siОт Stanley декларираме, че Stanley БЛУТУТ ЛАЗЕРЕН ИЗМЕРВАЧ НА РАЗСТОЯНИЯ TLM99s/TLM99si е в съответствие с Директива 2014/53/ЕС и всички приложими изисквания на директивите на ЕС.Пълният текст на декларацията за съответствие на ЕС може да бъде изискана от Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Белгия или може да се намери на следния интернет адрес: www.2helpu.com.Търсене по номер на продукт и тип, посочени на табелката с данни.135

ПРЕДУПРЕЖДЕНИЕ: Батериите могат да експлодират или изтекат и да причинят сериозни нараняване или пожар. За да намалите риска: ВИНАГИ следвайте всички инструкции и предупреждения на етикета и опаковката на батерията. НЕ допирайте клемите на батериите, за да избегнете късо съединение. НЕ зареждайте алкални батерии. НЕ смесвайте стари и нови батерии. Сменяйте ги по едно и също време с нови батерии от същата марка и вид. НЕ смесвайте химикалите на батериите. НЕ изхвърляйте батериите в огън. ВИНАГИ дръжте батериите далече

ВИНАГИ сваляйте батериите, ако устройството няма да бъде използвано в продължение на няколко месеца. ЗАБЕЛЕЖКА: Уверете се, че се използват препоръчителните батерии. ЗАБЕЛЕЖКА: Уверете се, че батериите са поставени по правилния начин, с правилната полярност. Настройка (Зареждане на батериите)

Намерете капачето на отделението за батериите на гърба на инструмента TLM99, TLM99s или TLM99si (Фигура

С помощта на пръста си, издърпайте лостчето надолу, за да отключите и свалетие вратичката на батерията (Фигура

Вкарайте две батерии AAA, като се уверите, че позицията на полюсите - и + на всяка батерия, са както е отбелязано в отделението на батерията (Фигура

Плъзнете щифтовете в долната част на вратата за батериите в жлебовете в отделението за батерията (Фигура

Натиснете вратата на батерията надолу, докато се фиксира на мястото си

#5). Когато инструментът е включен, нивото на заряд на батерията се появява на дисплея (Фигура

Измерване на разстоянието до стена или обект

#5) за да включите инструмента.

Инструментът ще измери разстоянието от дъното на инструмента до стената или обекта

#1). За да измерите от горната част на инструмента, вместо от долната (Фигура

#2), задръжте за 2 секунди. Иконата на инструмента на дисплея ще се промени от

Насочете лазера в горната част на инструмента

#1) към стената или обекта, чието разстояние желаете да измерите (Фигура

Кликнете на за измерване на разстоянието от инструмента до стената или обекта.

В долната част на дисплея (Фигура

#2), вижте текущата мярка (Фигура

#3). За да направите ново измерване, кликнете на за преместване на текущото измерване нагоре към предишната линия на дисплея (Фигура

#2). След това повторете стъпки 2-5.BG

Непрекъснато измерване на

За да направите серии от измервания, докато се движите, преминете към режим на продължително измерване.

#5) за да включите инструмента.

Насочете лазера в горната част на инструмента

#1) към стената или обекта, чието разстояние желаете да измерите (Фигура

Кликнете и задръжте за 2 секунди, за да преминете към режим на продължително

В долната част на дисплея (Фигура

#2), vвижте текущата мярка (Фигура

#3), която ще продължи да се сменя, докато движите инструмента.

За да извършите текущото измерване (от инструмента до стената или обекта) и да излезете от режима на продължително измерване, кликнете на

За да направите ново измерване, кликнете на за преместване на текущото измерване нагоре към предишната линия на дисплея. След това повторете стъпки 2-5. Зона за измерване Можете да измерите зоната на стената, пода или обекта.

#5) за да включите инструмента.

Инструментът ще измери разстоянието от дъното на инструмента до стената или обекта

#1). За да измерите от горната част на инструмента, вместо от долната (Фигура

#2), задръжте за 2 секунди. Иконата на инструмента на дисплея ще се промени от

Кликнете на за показване на на дисплея (Фигура

• Посочете върха на инструмента от едната страна на целта (стената, пода или обекта).

• Позиционирайте инструмента в единия край на целта и насочете точката на лазера по ширината. (Фигура

#1 показва къде да се постави инструмента, ако измервате от дъното на инструмента.)

• Кликнете на за показване на измерването на ширината в горната част на дисплея.

• Поставете инструмента в единия край на целта и насочете точката на лазера по дължината. (Фигура

#2 показва къде да поставите инструмента, ако измервате от дъното на инструмента.)

• Кликнете на за показване на измерването на дължината на втората линия на дисплея.

Вижте измерването на площта в долната част на дисплея (Фигура

Обем на измерване Можете да измерите обема на стаята или обекта.

#5) за включване на инструмента.

Инструментът ще измери разстоянието от дъното на инструмента до стената или обекта

#1). За да измерите от горната част на инструмента, вместо от долната (Фигура

#2), задръжте за 2 секунди. Иконата на инструмента на дисплея ще се промени от

Кликнете на два пъти за показване на дисплея (Фигура

• Посочете върха на инструмента от едната страна на целта (стая или обект).

• Позиционирайте инструмента в единия край на целта и насочете точката на лазера по ширината. (Фигура

#1 показва къде да се постави инструмента, ако измервате от дъното на инструмента.)

• Кликнете на за показване на измерването на ширината в горната част на дисплея.

• Поставете инструмента в единия край на целта и насочете точката на лазера по дължината. (Фигура

#2 показва къде да поставите инструмента, ако измервате от дъното на инструмента.)

• Кликнете на за показване на измерването на дължината на втората линия на дисплея.

Измерете височината.

• Позиционирайте инструмента в единия край на целта и насочете точката на лазера по височината. (Фигура

#3 показва къде да поставите инструмента, ако измервате от долната страна на инструмента).

• Кликнете на за показване на измерването на височината на третата линия на дисплея.

Вижте измерването на Обема в долната част на дисплея (Фигура

#3). Добавяне на измервания Можете да добавите две измервания, за да получите общото измерване на двете разстояния.

#5) за включване на инструмента.

Инструментът ще измери разстоянието от дъното на инструмента до стената или обекта

#1). За да измерите от горната част на инструмента, вместо от долната (Фигура

#2), задръжте за 2 секунди. Иконата на инструмента на дисплея ще се промени от

Насочете лазера в горната част на инструмента

#1) към стената или обекта, чието разстояние желаете да измерите.

Кликнете на за измерване на разстоянието от инструмента до стената или обекта.

Трябва да укажете, ако желаете да добавите това измерване към следващото измерване.

• На клавиатурата на TLM99, кликнете на

• На клавиатурата на TLM99s или TLM99si, кликнете на

Насочете лазера на горната страна на инструмента към следващата стена или обект.

Кликнете , за да измерите разстоянието и го добавете към предишното измерване.

Прегледайте общата сума от двете измервания в долната част на дисплея (Фигура

Изваждане на измервания Вие можете да извадите едно измерване от друго.

#5) за да включите инструмента.

Инструментът ще измери разстоянието от дъното на инструмента до стената или обекта

#1). За да измерите от горната част на инструмента, вместо от долната (Фигура

#2), задръжте за 2 секунди. Иконата на инструмента на дисплея ще се промени от

Насочете лазера в горната част на инструмента

#1) към стената или обекта, чието разстояние желаете да измерите.

Кликнете на за измерване на разстоянието от инструмента до стената или обекта.

Трябва да укажете, че желаете да извадите следващото измерване от това измерване.

• На клавиатурата на TLM99s или TLM99si,

Насочете лазера на горната страна на инструмента към следващата стена или обект.

Кликнете , за да измерите разстоянието и го извадете от предишното измерване.

Прегледайте разстоянието между двете измервания в долната част на дисплея

#3). Смяна на мерна единица Веднъж, след като текущите размери са взети (устройството не е в режим на продължително измерване), можете да промените мерната единица от десетични фунта (6,21 фута) на частични фунта (6’02” 9/16), частични фунта на метри (1 894 м), метри на инчове (74 9/16 инча), или инчове на десетични фунтове.

• На клавиатурата на TLM99s или TLM99si,

#1) докато видите промяна в измерването (2-3 секунди). Използване на TLM99s/TLM99si

Ако имате TLM99s или TLM99si, вие можете да използвате функцията Bluetooth

за сдвояване с приложението STANLEY Smart Connect на вашия мобилен телефон или таблет, а после запишете точните измервания на вашите подови

От или , свалете приложението STANLEY Smart Connect на вашия мобилен телефон или таблет.

С помощта на приложението STANLEY Smart Connect хванете площта или пространството, за което желаете да запишете измерванията и постройте своя подов план.

На клавиатурата на TLM99s или TLM99si,

, за да включите инструмента.

Ако иконата за Bluetooth

не се появи на дисплея (Фигура

#6) кликнете на клавиатурата, за да включите Bluetooth

Използвайте приложението STANLEY Smart Connect за сдвояване на мобилния ви телефон или таблет с TLM99s или TLM99si.

Използвайте TLM99s или TLM99si за измерване на всяка стена в стаята или пространството, заснети в подовия план и синхронизирайте измерванията към подовия план.139

С помощта на приложението STANLEY Smart Connect, запазете подовия план. След като вече сте запазили подовия план, можете да го експортирате в един от следните различни файл формати, включително PDF, DXF или JPG, и го принтирайте или изпратете на имейла на други хора (агент по недвижими имоти, център за домашни потреби и т.н.). “ДОМАТА И ЛОГОТО НА BLUETOOTH СА РЕГИСТРИРАНА ТЪРГОВСКА МАРКА, СОБСТВЕНОСТ НА BLUETOOTH SIG, INC. И ВСЯКА УПОТРЕБА НА ТАКИВА МАРКИ ОТ STANLEY TOOLS Е ПРИ УСЛОВИЯТА НА ЛИЦЕНЗ. ДРУГИТЕ ТЪРГОВСКИ МАРКИ И ТЪРГОВСКИ ИМЕНА СА ТЕЗИ, НА СЪОТВЕТНИТЕ ИМ СОБСТВЕНИЦИ." Изключване на инструмента Инструментът може да бъде изключен по един от следните начини:

• Натиснете и задръжте за няколко секунди (докато дисплеят се изчисти).

• Ако не използвате инструмента в продължение на 90 секунди, той ще се изключи автоматично.

STANLEY осигурява гаранция за този продукт за период от (2) години срещу пропуски в материала и изработката. Тази ОГРАНИЧЕНА ГАРАНЦИЯ не покрива продукти, които не са използвани по предназначение, с тях е злоупотребявано, променяни са или са ремонтирани. Моля позвънете на 866- 786-5924 за повече информация или инструкции за връщане. Освен ако не е отбелязано друго, STANLEY ще ремонтира без заплащане, всеки продукт на STANLEY с установени дефекти, включително части и разходите за труд или по избор на STANLEY, ще замени на такива инструменти или ще възстанови сумата за закупуването, по-малка от сумата, за амортизация, в замяна на дефектния инструмент. НАСТОЯЩАТА ОГРАНИЧЕНА ГАРАНЦИЯ ИЗКЛЮЧВА ВСИЧКИ СЛУЧАЙНИ ИЛИ ПОСЛЕДВАЩИ ЩЕТИ. Някои щатове не позволяват изключването или ограничаването на случайни или закономерни щети, така че тези ограничения може да не се отнасят за вас. Тази ОГРАНИЧЕНА ДВЕ ГОДИШНА ГАРАНЦИЯ ви дава определени юридически права, които могат да варират от една държава в друга. В допълнение към гаранцията, лазерите на STANLEY са покрити от: 30-дневна гаранция за връщане на парите. Ако не сте напълно удовлетворени от работата на вашия лазер STANLEY поради някаква причина, можете да го върнете в рамките на 30 дни от датата на покупка с квитанция за пълно възстановяване. ВАЖНА ЗАБЕЛЕЖКА: Клиентът е отговорен за правилното използване и грижа за инструмента. Освен това, клиентът е напълно отговорен за периодичната проверка на точността на лазерния модул и следователно за калибрирането на уреда. Калибрирането и поддръжката не се покриват от гаранцията.BG

Кодове на грешка Ако на дисплея се появи INFO с номер на код, извършете съответното корективно действие. Код Описание Коригиращо действие 101 Полученият сигнал е твърде слаб, времето за измерване е твърде дълго Използвайте мишената или променете целевата повърхност. 102 Полученият сигнал е твърде

Целта е твърде отразяваща. Използвайте мишената или променете целевата повърхност. 201 Твърде светъл фон Намалете осветлението на фона на целевата повърхност. 202 Лазерният лъч е прекъснат Отстранете препятствието и повторете мярката. 203 Недостатъчна мощност Сменете батериите. 301 Твърде висока температура Оставете устройството да се охлади до температура в рамките на определения Диапазон на работната температура. 302 Твърде ниска температура Оставете устройството да се загрее до температура в рамките на определения Диапазон на работната температура. 401 Хардуерна грешка Включете и изключете устройството няколко пъти. Ако грешката продължава да съществува, върнете дефектното устройство на центъра за сервизно обслужване или на дистрибутора. Вижте за справка гаранцията. 402 Непозната грешка Свържете се с центъра за сервизно обслужване или дистрибутора. Вижте за справка гаранцията.141

След 30 секунди Автоматично изключване на устройството След 90 секунди Продължително измерване Да Площ/обем Да Издръжливост на батерията (2 x AAA) До 3000 измервания (2500 с

Размери (В x Д x Ш) 120 x 48,5 x 26 мм (4,72 x 1,91 x 1,02 инча) Тегло (с батериите) 100g (3,21oz) Температура на съхранение -10° C ~ +60 C (14° F ~ 140° F) Диапазон на работната температура 0° C ~ +40° C (32° F ~ 104° F) *Точността при измерване зависи от текущите условия:

• При благоприятни условия (добра целева повърхност и температура в помещението) до 10 м (33 фута).

• При неблагоприятни условия (ярка слънчева светлина, много слаба отразяваща целевата повърхност или големи температурни колебания), грешката може да се увеличи от ± 0,25 мм/m (± 0,003 инча/фут) за разстояния над 10 м (33 фута). **Разделителната способност е най-доброто измерване, което можете да видите. В инчове, това е 1/16". В мм, това е 1 мм.RO
