HASZNÁLATI ÚTMUTATÓ TLM99 STANLEY

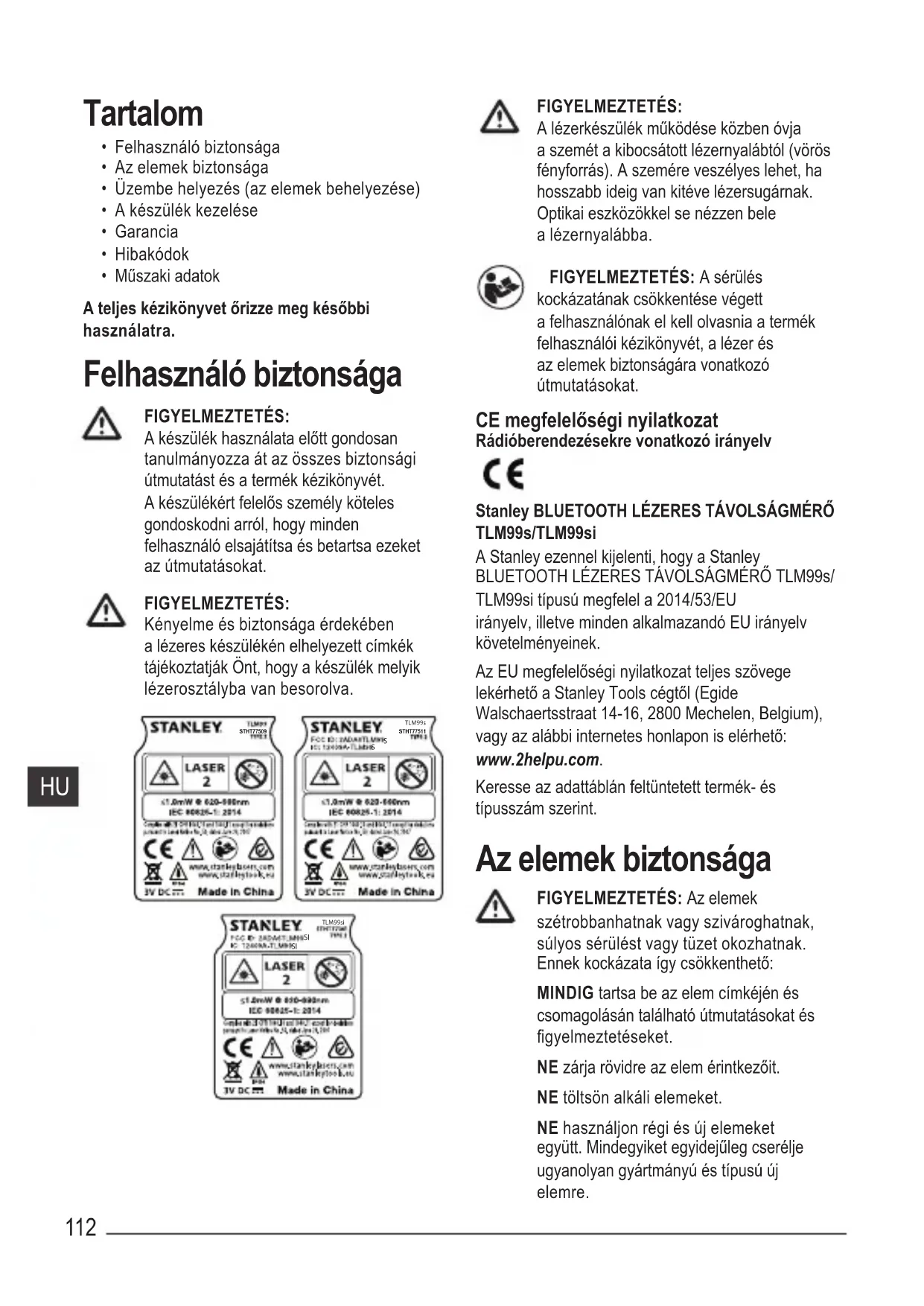

• Felhasználó biztonsága• Az elemek biztonsága• Üzembe helyezés (az elemek behelyezése)• A készülék kezelése• Garancia• Hibakódok• Műszaki adatokA teljes kézikönyvet őrizze meg későbbi használatra. Felhasználó biztonsága FIGYELMEZTETÉS:A készülék használata előtt gondosan tanulmányozza át az összes biztonsági útmutatást és a termék kézikönyvét. A készülékért felelős személy köteles gondoskodni arról, hogy minden felhasználó elsajátítsa és betartsa ezeket az útmutatásokat.FIGYELMEZTETÉS:Kényelme és biztonsága érdekében a lézeres készülékén elhelyezett címkék tájékoztatják Önt, hogy a készülék melyik lézerosztályba van besorolva.STHT77509STHT77511TLM99s

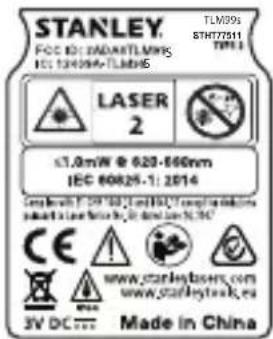

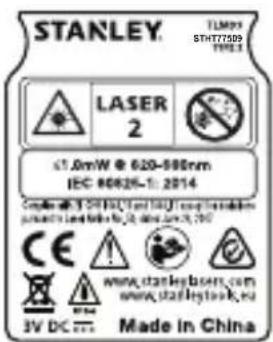

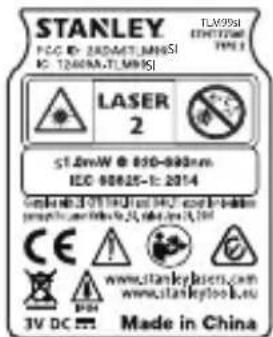

TLM99si FIGYELMEZTETÉS:A lézerkészülék működése közben óvja a szemét a kibocsátott lézernyalábtól (vörös fényforrás). A szemére veszélyes lehet, ha hosszabb ideig van kitéve lézersugárnak. Optikai eszközökkel se nézzen bele a lézernyalábba. FIGYELMEZTETÉS: A sérülés kockázatának csökkentése végett a felhasználónak el kell olvasnia a termék felhasználói kézikönyvét, a lézer és az elemek biztonságára vonatkozó útmutatásokat. CE megfelelőségi nyilatkozat Rádióberendezésekre vonatkozó irányelvStanley BLUETOOTH LÉZERES TÁVOLSÁGMÉRŐTLM99s/TLM99siA Stanley ezennel kijelenti, hogy a Stanley BLUETOOTH LÉZERES TÁVOLSÁGMÉRŐ TLM99s/TLM99si típusú megfelel a 2014/53/EU irányelv, illetve minden alkalmazandó EU irányelv követelményeinek.Az EU megfelelőségi nyilatkozat teljes szövege lekérhető a Stanley Tools cégtől (Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium), vagy az alábbi internetes honlapon is elérhető: www.2helpu.com.Keresse az adattáblán feltüntetett termék- és típusszám szerint. Az elemek biztonsága FIGYELMEZTETÉS: Az elemek szétrobbanhatnak vagy szivároghatnak, súlyos sérülést vagy tüzet okozhatnak. Ennek kockázata így csökkenthető:MINDIG tartsa be az elem címkéjén és csomagolásán található útmutatásokat és gyelmeztetéseket. NE zárja rövidre az elem érintkezőit. NE töltsön alkáli elemeket.NE használjon régi és új elemeket együtt. Mindegyiket egyidejűleg cserélje ugyanolyan gyártmányú és típusú új elemre.113

NE használjon különböző kémiai anyagbázisú elemeket együtt. NE dobja tűzbe az elemeket. MINDIG olyan helyen tartsa az elemeket, ahol gyerekek nem férhetnek hozzá. MINDIG vegye ki az elemeket, ha a készüléket több hónapig nem fogja használni. TARTSA SZEM ELŐTT: Ügyeljen arra, hogy az ajánlott elemeket használja. TARTSA SZEM ELŐTT: Az elemeket a helyes polaritás szerint tegye a készülékbe. Üzembe helyezés (az elemek behelyezése)

Keresse meg az elemtartó rekesz kilincsét a TLM99, TLM99s vagy TLM99si készülék hátoldalán (

Az ujjával húzza a kilincset felfelé, oldja ki és vegye le az elemtartó rekesz fedelét (

Tegyen be két db AAA méretű elemet, ügyeljen arra, hogy a - és + érintkezőik az elemtartó rekeszben megjelölt helyekre kerüljenek (

Az elemtartó rekesz ajtajának aljánál lévő peckeket csúsztassa be az elemtartó rekesz vájataiba

Nyomja az ajtót lefelé, amíg be nem pattan a helyére (

ábra, 5). Amikor a készülék be van kapcsolva, az elem töltöttségi szintje megjelenik a kijelző ablakban (

ábra, 1). A készülék kezelése Fal vagy objektum távolságának mérése

A készülék bekapcsolásához nyomja meg az gombot (

A készülék leméri a készülék alsó része és a fal vagy az objektum közötti távolságot (

ábra, 1). Ha a készülék alsó része helyett a felső részétől szeretne mérni (

ábra, 2), tartsa az ujját 2 másodpercig ezen a gombon: . A kijelzőn a készülék ikonja erre változik:

Irányítsa a készülék felső részéből (

ábra, 1) jövő lézernyalábot a fal vagy az objektum felé, amelynek a távolságát meg szeretné mérni (

Nyomja meg az ikont, hogy lemérje a készülék és a fal vagy objektum közötti távolságot.

ábra, 2) aljánál látható az aktuális mérési eredmény (

ábra, 3). Új méréshez nyomja meg az ikont, hogy a jelenlegi mérési eredmény a kijelző ablakon az előző sorba kerüljön (

ábra, 2). Ezután ismételje meg a 2-5. lépéseket. Folyamatos távolságmérés Több mérés elvégzéséhez a készülék mozgatása közben kapcsoljon át folyamatos mérési módra.

A készülék bekapcsolásához nyomja meg az gombot (

Irányítsa a készülék felső részéből (

ábra, 1) jövő lézernyalábot a fal vagy az objektum felé, amelynek a távolságát meg szeretné mérni (

Nyomja meg az gombot, és tartsa rajta az ujját 2 másodpercig a folyamatos távolságmérés bekapcsolásához.

ábra, 2), olvashatja le a jelenlegi mérés eredményét (

ábra, 3), amely addig változik, amíg mozgatja a készüléket.

A (készülék és a fal vagy az objektum közötti távolság) megméréséhez és a folyamatos mérésből történő kilépéshez nyomja meg az ikont. Új méréshez nyomja meg az gombot, hogy az aktuális mérési eredmény a kijelző ablak előző sorába kerüljön. Ezután ismételje meg a 2-5. lépéseket.HU

Terület mérése Megmérheti a fal, a padló vagy objektum területét.

A készülék bekapcsolásához nyomja meg az gombot (

A készülék leméri a készülék alsó része és a fal vagy az objektum közötti távolságot (

ábra, 1). Ha a készülék alsó része helyett a felső részétől szeretne mérni (

ábra, 2), tartsa az ujját 2 másodpercig ezen a gombon: . A kijelzőn a készülék ikonja erre változik:

Nyomja meg a gombot, hogy a ikon megjelenjen a kijelző ablakban (

Mérje le a szélességet.

• Irányítsa a készülék felső részét a céltárgy (fal, padló, objektum) egyik oldalához.

• Helyezze a készüléket a céltárgy egyik végéhez, és irányítsa a lézerpontot a szélességhez. (A

ábra 1 azt mutatja, hová helyezze a készüléket, ha az alsó részével mér.)

• Az gomb megnyomása után a kijelző ablak felső részénél látható lesz a szélesség.

Mérje le a hosszúságot. Terület mérése Megmérheti a fal, a padló vagy objektum területét.

A készülék bekapcsolásához nyomja meg az gombot (

A készülék leméri a készülék alsó része és a fal vagy az objektum közötti távolságot (

ábra, 1). Ha a készülék alsó része helyett a felső részétől szeretne mérni (

ábra, 2), tartsa az ujját 2 másodpercig ezen a gombon: . A kijelzőn a készülék ikonja erre változik:

Nyomja meg a gombot, hogy a ikon megjelenjen a kijelző ablakban (

Mérje le a szélességet.

• Irányítsa a készülék felső részét a céltárgy (fal, padló, objektum) egyik oldalához.

• Helyezze a készüléket a céltárgy egyik végéhez, és irányítsa a lézerpontot a szélességhez. (A

ábra 1 azt mutatja, hová helyezze a készüléket, ha az alsó részével mér.)

• Az gomb megnyomása után a kijelző ablak felső részénél látható lesz a szélesség.

Mérje le a hosszúságot

• Helyezze a készüléket a céltárgy egyik végéhez, és irányítsa a lézerpontot a hosszúsághoz. (A

ábra, 2 azt mutatja, hová helyezze a készüléket, ha az alsó részével mér.)

• Az gomb megnyomása után a kijelző ablak második sorában látható lesz a hosszúság.

A területmérés eredménye a kijelző ablak aljánál fog megjelenni (

ábra, 3). Térfogatmérés Megmérheti a helyiség vagy objektum térfogatát.

A készülék bekapcsolásához nyomja meg az gombot (

A készülék leméri a készülék alsó része és a fal vagy az objektum közötti távolságot (

ábra, 1). Ha a készülék alsó része helyett a felső részétől szeretne mérni (

ábra, 2), tartsa az ujját 2 másodpercig ezen a gombon: . A kijelzőn a készülék ikonja erre változik:

Nyomja meg kétszer a gombot, hogy a ikon megjelenjen a kijelző ablakban (

Mérje le a szélességet.

• Irányítsa a készülék felső részét a céltárgy (szoba vagy objektum) egyik oldalához.

• Helyezze a készüléket a céltárgy egyik végéhez, és irányítsa a lézerpontot a szélességhez. (A

ábra 1 azt mutatja, hová helyezze a készüléket, ha az alsó részével mér.)

• Az gomb megnyomása után a kijelző ablak felső részénél látható lesz a szélesség.

Mérje le a hosszúságot.

• Helyezze a készüléket a céltárgy egyik végéhez, és irányítsa a lézerpontot a hosszúsághoz.

ábra, 2 azt mutatja, hová helyezze a készüléket, ha az alsó részével mér.)

• Az gomb megnyomása után a kijelző ablak második sorában látható lesz a hosszúság.

Mérje le a magasságot.

• Helyezze a készüléket a céltárgy egyik végéhez, és irányítsa a lézerpontot a magassághoz. (A

ábra, 3 azt mutatja, hová helyezze a készüléket, ha az alsó részével mér.)

• Az gomb megnyomása után a kijelző ablak harmadik sorában látható lesz a magasság.

A térfogatmérés eredménye a kijelző ablak aljánál fog megjelenni (

ábra, 3). Mérési eredmények összeadása Két mérési eredményt össze is adhat, hogy megkapja a két távolság összegét.

A készülék bekapcsolásához nyomja meg az gombot (

A készülék leméri a készülék alsó része és a fal vagy az objektum közötti távolságot (

ábra, 1). Ha a készülék alsó része helyett a felső részétől szeretne mérni (

ábra, 2), tartsa az ujját 2 másodpercig ezen a gombon: . A kijelzőn a készülék ikonja erre változik:

Irányítsa a készülék felső részéből jövő lézernyalábot (

ábra 1) a fal vagy az objektum felé, amelynek a távolságát meg szeretné mérni.

Nyomja meg az ikont, hogy lemérje a készülék és a fal vagy objektum közötti távolságot.

Jelezze, hogy ezt a mérési eredményt hozzá szeretné adni a következőhöz.

• A TLM99 billentyűzetén nyomja meg ezt:

• A TLM99s vagy TLM99si billentyűzetén nyomja meg ezt:

Irányítsa a készülék felső részéből jövő lézernyalábot a következő fal vagy objektum felé.

Az gomb megnyomásával mérje le a távolságot, és adja hozzá az előző mérési eredményhez.

A két mérés összege a kijelző ablak aljánál olvasható le (

Mérési eredmények kivonása Egyik mérési eredményt ki is vonhatja a másikból.

A készülék bekapcsolásához nyomja meg az gombot (

A készülék leméri a készülék alsó része és a fal vagy az objektum közötti távolságot (

ábra, 1). Ha a készülék alsó része helyett a felső részétől szeretne mérni (

ábra, 2), tartsa az ujját 2 másodpercig ezen a gombon: . A kijelzőn a készülék ikonja erre változik:

Irányítsa a készülék felső részéből jövő lézernyalábot (

ábra 1) a fal vagy az objektum felé, amelynek a távolságát meg szeretné mérni.

Nyomja meg az ikont, hogy lemérje a készülék és a fal vagy objektum közötti távolságot.

Jelezze, hogy a következő mérési eredményt ki szeretné vonni a jelenlegiből.

• A TLM99 billentyűzetén nyomja meg kétszer ezt az ikont:

• A TLM99s vagy TLM99si billentyűzetén nyomja meg kétszer ezt az ikont:

Irányítsa a készülék felső részéből jövő lézernyalábot a következő fal vagy objektum felé.

Az gomb megnyomásával mérje le a távolságot, és vonja ki az előző mérési eredményből.

A két mérés különbsége a kijelző ablak aljánál olvasható le (

ábra, 3). Mértékegység váltása Az aktuális mérés elvégzése után (ha a készülék nem folyamatos mérésre van állítva), átválthatja a mértékegységet decimális lábról (6,21 láb) vegyes számmal kifejezett lábra (6'02" 9/16), a vegyes számmal kifejezett lábat méterre (1,894 m), a métert hüvelykre (74 9/16 hüvelyk) vagy a hüvelyket decimális lábra.

• A TLM99 billentyűzetén nyomja meg ezt a gombot:

• A TLM99s vagy TLM99si billentyűzetén nyomja meg

ábra, 1, és tartsa rajta az ujját, amíg át nem vált a mértékegység (2-3 másodperc). A TLM99s/TLM99si használata ezzel: Ha TLM99s vagy TLM99si készüléke van, használhatja a Bluetooth

funkcióját, és párosíthatja a STANLEY Smart Connect alkalmazással a mobiltelefonján vagy táblagépén, és elmentheti a pontos mérési eredményeket az alaprajzokhoz.

A vagy alkalmazásról töltse le a STANLEY Smart Connect alkalmazást a mobiltelefonjára vagy táblagépére.

A STANLEY Smart Connect alkalmazással mérje be a helyiséget vagy térséget, amelynek a mérési eredményeit el szeretné menteni, és készítse el az alaprajzot.

A TLM99s vagy TLM99si billentyűzetén az gombbal kapcsolja be a készüléket.

ikon nem jelenik meg a kijelzőn

ábra, 6), a billentyűzet gombjával kapcsolja be a Bluetooth

A STANLEY Smart Connect alkalmazással párosítsa mobiltelefonját vagy táblagépét a TLM99s vagy TLM99si készülékkel.

A TLM99s vagy TLM99si készülékkel mérje le az alaprajzban megadott helyiség vagy térség mindegyik falát, majd szinkronizálja a mérési eredményeket az alaprajzzal.

A STANLEY Smart Connect alkalmazással mentse el az alaprajzot. Az elmentett alaprajzot több különféle formátumba (pl. PDF, DXF vagy JPG) exportálhatja, majd kinyomtathatja vagy e-mailben elküldheti másoknak (ingatlanügynökének, home centernek stb.). „A BLUETOOTH

A készülék kikapcsolása A készülék az alábbi módok bármelyikén kapcsolható ki:

• Nyomja le, és tartsa lenyomva az gombot néhány másodpercig (amíg a kijelző üressé nem válik).

• A készülék automatikusan kikapcsol, ha 90 másodpercig nem használják. Garancia A STANLEY két (2) év garanciát vállal a termék esetleges anyaghibájáért vagy gyártási rendellenességéért. Ez a KORLÁTOZOTT GARANCIA érvényét veszti, ha a terméket helytelenül, rendeltetésellenesen használták, átalakították vagy javították. Bővebb tájékoztatásért és visszaküldésre vonatkozó tudnivalókért hívja fel a 866-786- 5924 számot. Eltérő rendelkezés hiányában a STANLEY díjmentesen (anyag- és munkadíjat is beleértve) megjavítja, illetve saját belátása szerint kicseréli a hibásnak talált STANLEY terméket, vagy a hibás készülék ellenében visszatéríti az értékcsökkenéssel kisebbített vételárat. EZ A KORLÁTOZOTT GARANCIA NEM TERJED KI VÉLETLEN VAGY SZÁRMAZÉKOS KÁROKRA. Némelyik állam nem engedélyezi a véletlen vagy származékos károk kizárását vagy korlátozását, így előfordulhat, hogy ezek a korlátozások Önre nem vonatkoznak. Ez a KÉTÉVI KORLÁTOZOTT GARANCIA az Ön számára specifikus jogokat biztosít, amelyek államonként változhatnak. A STANLEY a garancián felül: 30 napos pénz-visszafizetési garanciát is vállal a töltőre. Ha STANLEY lézerkészülékének működésével bármilyen okból nincs teljesen megelégedve, a vásárlás dátumától számított 30 napon belül a vásárlási bizonylattal együtt visszaküldheti, és visszakapja a teljes vételárat. FONTOS MEGJEGYZÉS: A készülék helyes használatáért és gondozásáért a vásárló a felelős. A vásárló ezenkívül teljes mértékben felelős a lézerkészülék pontosságának rendszeres ellenőrzéséért és azáltal a műszer kalibrálásáért. A műszer kalibrálására és gondozására nem terjed ki a garancia.HU

Hibakódok Ha INFO jelenik meg a kijelzőn kódszámmal együtt, tegye meg a megfelelő korrekciós intézkedést. Kód Megnevezés Korrekciós intézkedés 101 Túl gyenge a vett jel, túl hosszú ideig tart a mérés Használja a céltárgylemezt vagy változtassa meg a célfelületet. 102 A vett jel túl magas A céltárgy túlságosan visszatükröz. Használja a céltárgylemezt vagy változtassa meg a célfelületet. 201 Túl erős háttérfény Csökkentse a háttérfényt a célterületen. 202 Megszakadt a lézernyaláb Távolítsa el az akadályt, és ismételje meg a mérést. 203 Kevés az áram Cserélje ki az elemeket. 301 Túl magas hőmérséklet Hagyja a készüléket a megadott működési hőmérséklet- tartományon belüli hőmérsékletre lehűlni. 302 Túl alacsony hőmérséklet Hagyja a készüléket a megadott működési hőmérséklet- tartományon belüli hőmérsékletre felmelegedni. 401 Hardverhiba Kapcsolja be és ki a készüléket többször egymás után. Ha a hiba nem szűnik meg, juttassa el a terméket a szervizbe vagy a forgalmazóhoz. Nézze át a Garancia című részt. 402 Ismeretlen hiba Vegye fel a kapcsolatot a szervizzel vagy a forgalmazóval. Nézze át a Garancia című részt.119

Műszaki adatok Hatótávolság 1 m – 30 m Mérési pontosság* ± 2 mm Felbontás** 1 mm Lézerosztály 2. osztály (IEC/EN60825-1: 2014) Lézertípus ≤ 1,0 mW @ 620-690 nm Lézer/háttérvilágítás automatikus kikapcsolása 30 mp után A készülék automatikus kikapcsolása 90 mp után Folyamatos mérés Igen Terület/térfogat Igen Elem (2db AAA méretű) élettartama 3000 mérésig (2500 a használatával) Méretek (magasság x mélység x szélesség) 120 x 48,5 x 26 mm Súly (elemekkel együtt) 100 g Tárolási hőmérséklet-tartomány -10 °C – +60 °C Üzemi hőmérséklet-tartomány 0 °C – +40 °C *A mérési pontosság az aktuális körülményektől függ:

• Kedvező körülmények között (jó célfelület és szobahőmérséklet) 10 m-ig.

• Kedvezőtlen körülmények között (ragyogó napfény, nagyon gyengén visszatükröző célfelület vagy nagy hőmérséklet- ingadozások) a hibahatár méterenként ± 0,25 mm-rel változhat 10 m-nél nagyobb távolságokon. **Felbontás: a látható legnomabb mérés. Hüvelykben: 1/16". Milliméterben: 1 mm.SK
