NAUDOJIMO INSTRUKCIJA TLM99 STANLEY

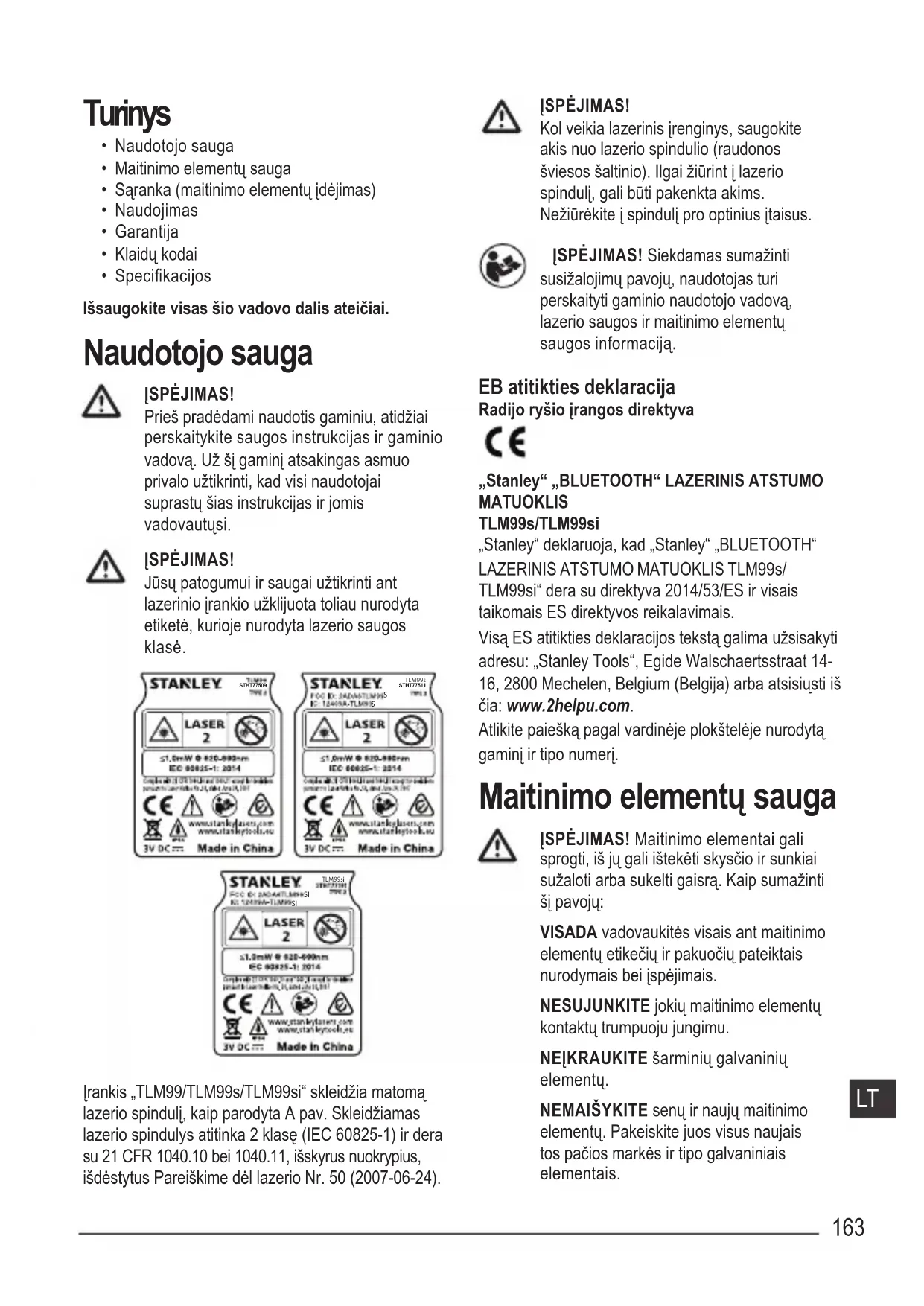

• Naudotojo sauga• Maitinimo elementų sauga• Sąranka (maitinimo elementų įdėjimas)• Naudojimas• Garantija• Klaidų kodai• SpecikacijosIšsaugokite visas šio vadovo dalis ateičiai. Naudotojo sauga ĮSPĖJIMAS!Prieš pradėdami naudotis gaminiu, atidžiai perskaitykite saugos instrukcijas ir gaminio vadovą. Už šį gaminį atsakingas asmuo privalo užtikrinti, kad visi naudotojai suprastų šias instrukcijas ir jomis vadovautųsi.ĮSPĖJIMAS!Jūsų patogumui ir saugai užtikrinti ant lazerinio įrankio užklijuota toliau nurodyta etiketė, kurioje nurodyta lazerio saugos klasė.STHT77509STHT77511TLM99s

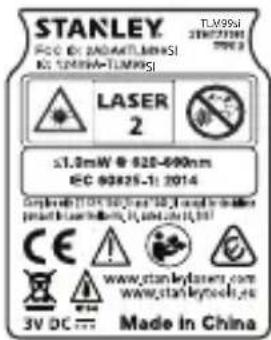

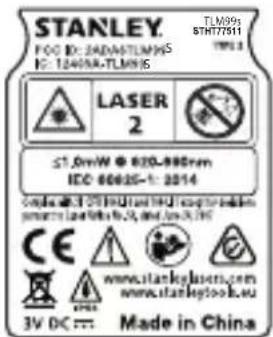

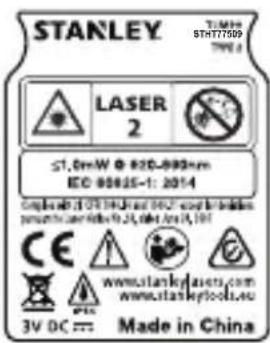

TLM99si Įrankis „TLM99/TLM99s/TLM99si“ skleidžia matomą lazerio spindulį, kaip parodyta A pav. Skleidžiamas lazerio spindulys atitinka 2 klasę (IEC 60825-1) ir dera su 21 CFR 1040.10 bei 1040.11, išskyrus nuokrypius, išdėstytus Pareiškime dėl lazerio Nr. 50 (2007-06-24).ĮSPĖJIMAS!Kol veikia lazerinis įrenginys, saugokite akis nuo lazerio spindulio (raudonos šviesos šaltinio). Ilgai žiūrint į lazerio spindulį, gali būti pakenkta akims. Nežiūrėkite į spindulį pro optinius įtaisus. ĮSPĖJIMAS! Siekdamas sumažinti susižalojimų pavojų, naudotojas turi perskaityti gaminio naudotojo vadovą, lazerio saugos ir maitinimo elementų saugos informaciją. EB atitikties deklaracija Radijo ryšio įrangos direktyva„Stanley“ „BLUETOOTH“ LAZERINIS ATSTUMO MATUOKLISTLM99s/TLM99si„Stanley“ deklaruoja, kad „Stanley“ „BLUETOOTH“ LAZERINIS ATSTUMO MATUOKLIS TLM99s/TLM99si“ dera su direktyva 2014/53/ES ir visais taikomais ES direktyvos reikalavimais.Visą ES atitikties deklaracijos tekstą galima užsisakyti adresu: „Stanley Tools“, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium (Belgija) arba atsisiųsti iš čia: www.2helpu.com.Atlikite paiešką pagal vardinėje plokštelėje nurodytą gaminį ir tipo numerį. Maitinimo elementų sauga ĮSPĖJIMAS! Maitinimo elementai gali sprogti, iš jų gali ištekėti skysčio ir sunkiai sužaloti arba sukelti gaisrą. Kaip sumažinti šį pavojų:VISADA vadovaukitės visais ant maitinimo elementų etikečių ir pakuočių pateiktais nurodymais bei įspėjimais. NESUJUNKITE jokių maitinimo elementų kontaktų trumpuoju jungimu. NEĮKRAUKITE šarminių galvaninių elementų.NEMAIŠYKITE senų ir naujų maitinimo elementų. Pakeiskite juos visus naujais tos pačios markės ir tipo galvaniniais elementais.LT

NEMAIŠYKITE skirtingos chemijos maitinimo elementų. NEMESKITE maitinimo elementų į ugnį. VISADA laikykite maitinimo elementus vaikams nepasiekiamoje vietoje. Jei prietaisas nebus naudojamas kelis mėnesius, BŪTINAI išimkite iš jo maitinimo elementus. PASTABA. Būtinai naudokite rekomenduojamus maitinimo elementus. PASTABA. Pasirūpinkite, kad maitinimo elementai būtų įdėti tinkamai ir nesumaišykite polių. Sąranka (maitinimo elementų įdėjimas)

Suraskite maitinimo elementų skyrelio skląstį įrankio TLM99, TLM99s arba TLM99si nugarėlėje

Pirštu patraukite skląstį aukštyn, kad atrakintumėte, ir išimkite maitinimo elementų skyrelio dangtelį

Įdėkite du AAA maitinimo elementus. Pasirūpinkite, kad kiekvieno maitinimo elemento galai su - ir + atitiktų analogiškas žymas maitinimo elementų skydelyje (

Įstumkite kaiščius, esančius maitinimo elementų dangtelio apačioje, į maitinimo elementų skyriaus įrantas (

Paspauskite maitinimo elementų dangtelį žemyn, kad užsifiksuotų (

pav. Nr. 5). Kai įrankis įjungtas, maitinimo elementų įkrovos lygis rodomas ekrano lange (

pav., Nr. 1). Naudojimas Atstumo iki sienos arba objekto matavimas

pav., Nr. 5), kad įjungtumėte įrankį.

Įrankis išmatuos atstumą nuo įrankio apačios iki sienos ar objekto (

pav., Nr. 1). Norėdami matuoti ne nuo įrankio apačios, o nuo viršaus

pav., Nr. 2), 2 sekundes laikykite . Ekrane įrankio piktogramos vaizdas pasikeis iš į (

Nukreipkite įrankio viršuje įmontuotą lazerį

pav., Nr. 1) link sienos arba objekto, atstumą iki kurio norite matuoti (

Spustelėkite , kad išmatuotumėte atstumą nuo įrankio iki sienos arba objekto.

pav., Nr. 2), peržiūrėkite esamą matmenį (

pav., Nr. 3). Norėdami matuoti iš naujo, spustelėkite , kad perkeltumėte dabartinį matmenį aukštyn į ankstesnę eilutę ekrane (

pav., Nr. 2). Tada pakartokite 2-5 žingsnius. Nepertraukiamas atstumų matavimas Norėdami išmatuoti atstumus judėdami, įjunkite nepertraukiamo matavimo režimą.

pav., Nr. 5), kad įjungtumėte įrankį.

Nukreipkite įrankio viršuje įmontuotą lazerį

pav., Nr. 1) link sienos arba objekto, atstumą iki kurio norite matuoti (

Paspauskite ir palaikykite 2 sekundes, kad įjungtumėte nepertraukiamo matavimo režimą.

pav., Nr. 2) peržiūrėkite dabartinį rodmenį (

pav., Nr. 3). Šis rodmuo kis, judinant įrankį.

Norėdami priimti dabartinį matmenį (nuo įrankio iki sienos arba objekto) ir užverti nepertraukiamo matavimo režimą, spustelėkite

Norėdami matuoti iš naujo, spustelėkite , kad perkeltumėte dabartinį matmenį aukštyn į ankstesnę eilutę ekrane. Tada pakartokite 2-5 žingsnius.165

Ploto matavimas Galima išmatuoti sienos, grindų arba objekto plotą.

pav., Nr. 5), kad įjungtumėte įrankį.

Įrankis išmatuos atstumą nuo įrankio apačios iki sienos ar objekto (

pav., Nr. 1). Norėdami matuoti ne nuo įrankio apačios, o nuo viršaus

pav., Nr. 2), 2 sekundes laikykite . Ekrane įrankio piktogramos vaizdas pasikeis iš į (

Spustelėkite , kad ekrane būtų rodoma

• Nukreipkite įrankio viršų į vieną tikslinio objekto (sienos, grindų ar pan.) pusę.

• Nustatykite įrankį viename tikslinio objekto gale ir nukreipkite lazerio tašką per plotį. (

pav., Nr. 1 rodoma, kur nukreipti įrankį, jei matuojate nuo įrankio apačios.)

• Spustelėkite , kad parodytumėte pločio matmenį ekrano viršuje.

• Nustatykite įrankį viename tikslinio objekto gale ir nukreipkite lazerio tašką per ilgį. (

pav., Nr. 2 rodoma, kur nukreipti įrankį, jei matuojate nuo įrankio apačios.)

• Spustelėkite , kad parodytumėte ilgio matmenį antrojoje ekrano eilutėje.

Peržiūrėkite ploto matmenį ekrano apačioje

pav., Nr. 3). Tūrio matavimas Galima išmatuoti kambario arba objekto tūrį.

pav., Nr. 5), kad įjungtumėte įrankį.

Įrankis išmatuos atstumą nuo įrankio apačios iki sienos ar objekto (

pav., Nr. 1). Norėdami matuoti ne nuo įrankio apačios, o nuo viršaus

pav., Nr. 2), 2 sekundes laikykite . Ekrane įrankio piktogramos vaizdas pasikeis iš į (

Du kartus spustelėkite , kad ekrane būtų rodoma (

• Nukreipkite įrankio viršų į vieną tikslinio objekto (kambario ar pan.) pusę.

• Nustatykite įrankį viename tikslinio objekto gale ir nukreipkite lazerio tašką per plotį. (

pav., Nr. 1 rodoma, kur nukreipti įrankį, jei matuojate nuo įrankio apačios.)

• Spustelėkite , kad parodytumėte pločio matmenį ekrano viršuje.

• Nustatykite įrankį viename tikslinio objekto gale ir nukreipkite lazerio tašką per ilgį. (

pav., Nr. 2 rodoma, kur nukreipti įrankį, jei matuojate nuo įrankio apačios.)

• Spustelėkite , kad parodytumėte ilgio matmenį antrojoje ekrano eilutėje.

• Nustatykite įrankį viename tikslinio objekto gale ir nukreipkite lazerio tašką per aukštį. (

pav., Nr. 3 rodoma, kur nukreipti įrankį, jei matuojate nuo įrankio apačios).

• Spustelėkite , kad parodytumėte aukščio matmenį trečiojoje ekrano eilutėje.

Peržiūrėkite tūrio matmenį, esantį ekrano apačioje

Matavimų pridėjimas Galite pridėti du matavimus ir gauti bendrą dviejų atstumų matavimą.

pav., Nr. 5), kad įjungtumėte įrankį.

Įrankis išmatuos atstumą nuo įrankio apačios iki sienos ar objekto (

pav., Nr. 1). Norėdami matuoti ne nuo įrankio apačios, o nuo viršaus

pav., Nr. 2), 2 sekundes laikykite . Ekrane įrankio piktogramos vaizdas pasikeis iš į (

Nukreipkite įrankio viršuje įmontuotą lazerį

pav., Nr. 1) link sienos arba objekto, atstumą iki kurio norite matuoti.

Spustelėkite , kad išmatuotumėte atstumą nuo įrankio iki sienos arba objekto.

Nurodykite, kad norite pridėti šį matavimą prie sekančio matavimo.

• TLM99 klaviatūroje spustelėkite

• TLM99s arba TLM99si klaviatūroje spustelėkite

Nukreipkite įrankio viršuje įmontuotą lazerį link kitos sienos arba objekto.

Spustelėkite , kad išmatuotumėte atstumą ir pridėtumėte jį prie ankstesnio matavimo.

Peržiūrėkite bendrą abiejų matavimų sumą ekrano apačioje (

pav., Nr. 3). Matavimų atėmimas Galite atimti vieną matavimą iš kito.

pav., Nr. 5), kad įjungtumėte įrankį.

Įrankis išmatuos atstumą nuo įrankio apačios iki sienos ar objekto (

pav., Nr. 1). Norėdami matuoti ne nuo įrankio apačios, o nuo viršaus

pav., Nr. 2), 2 sekundes laikykite . Ekrane įrankio piktogramos vaizdas pasikeis iš į (

Nukreipkite įrankio viršuje įmontuotą lazerį (

pav., Nr. 1) link sienos arba objekto, atstumą iki kurio norite matuoti.

Spustelėkite , kad išmatuotumėte atstumą nuo įrankio iki sienos arba objekto.

Nurodykite, kad norite iš matavimo atimti sekantį matavimą.

• TLM99 klaviatūroje du kartus spustelėkite

• TLM99s arba TLM99si klaviatūroje du kartus spustelėkite

Nukreipkite įrankio viršuje įmontuotą lazerį link kitos sienos arba objekto.

Spustelėkite , kad išmatuotumėte atstumą ir atimtumėte jį iš ankstesnio matavimo.

Peržiūrėkite abiejų matavimų skirtumus ekrano apačioje (

pav., Nr. 3). Matavimo vienetų keitimas Tinkamai išmatavę (įrenginys veikia ne nepertraukiamu režimu), galėsite pakeisti matavimo vienetus iš dešimtainių pėdų (6,21 pėd.) į trupmenines pėdas (6'02" 9/16), iš šių į metrus (1,894 m), iš šių į colius (74 9/16 col.) arba iš šių atgal į dešimtaines pėdas.

• TLM99 klaviatūroje spustelėkite

• TLM99s arba TLM99si klaviatūroje laikykite nuspaudę (

TLM99s/TLM99si naudojimas su Jei turite TLM99s arba TLM99si, galite naudotis šių prietaisų „Bluetooth

funkcija ir susieti juos su mobiliojo telefono ar planšetės programėle STANLEY Smart Connect, tada įrašyti tikslius matavimus į brėžinius.

Iš arba atsisiųskite programėlę STANLEY Smart Connect į savo mobilųjį telefoną arba planšetę.

Naudodami programėlę STANLEY Smart Connect, užfiksuokite patalpą ar erdvę, kurios matavimus norite užfiksuoti, tada sukurkite brėžinį.

TLM99s arba TLM99si klaviatūroje spustelėkite , kad įjungtumėte įrankį.

pav., Nr. 6), klaviatūroje spustelėkite , kad įjungtumėte „Bluetooth

Naudodami programėle STANLEY Smart Connect susiekite savo mobilųjį telefoną ar planšetę su TLM99s arba TLM99si.

Naudodami TLM99s arba TLM99si išmatuokite kiekvieną patalpą ar erdvę, esančią brėžinyje, tada sinchronizuokite matavimus su brėžiniu.

Naudodami programėlę STANLEY Smart Connect, išsaugokite brėžinį. Išsaugoję brėžinį, jį galite eksportuoti į kurį nors failo formatą, pavyzdžiui, PDF, DXF arba JPG, išspausdinti arba išsiųsti el. paštu kitiems (nekilnojamojo turto agentui, būsto administratoriui ar pan.). *„BLUETOOTH “ ŽODŽIO ŽENKLAS IR LOGOTIPAI REGISTRUOTIEJI „BLUETOOTH SIG, INC.“ PREKIŲ ŽENKLAI, „STANLEY“ JUOS NAUDOJA PAGAL LICENCIJĄ. VISI KITI PREKIŲ ŽENKLAI IR PREKYBINIAI PAVADINIMAI YRA ATITINKAMŲ JŲ SAVININKŲ NUOSAVYBĖ.“ Įrankio išjungimas Įrankį galima išjungti vienu iš šių būdų:

• Paspauskite ir palaikykite kelias sekundes (kol išsijungs ekrano langas).

• Jei nesinaudosite įrenginiu 90 sekundžių, jis automatiškai išsijungs pats. Garantija STANLEY suteikia šiam gaminiui dvejų (2) metų garantiją, taikomą medžiagos ir gamybos defektų. Ši RIBOTOJI GARANTIJA netaikoma netinkamai arba ne pagal paskirtį naudotiems, modifikuotiems ar remontuotiems gaminiams. Dėl papildomos informacijos arba grąžinimo instrukcijų skambinkite 866-786-5924. Jei kitaip nenurodyta, STANLEY nemokamai suremontuos bet kokius defektinius STANLEY gaminius, įskaitant dalis ir darbo kainą arba savo nuožiūra pakeis tokius įrankius arba grąžins pirkimo kainą (atėmus nusidėvėjimo dalį) mainais į defektinį gaminį. ŠI RIBOTOJI

GARANTIJA NETAIKOMA JOKIAI ATSITIKTINEI ARBA

PASEKMINEI ŽALAI. Atskirose valstijose nėra galimybės išskirti arba apriboti atsitiktinę arba pasekminę žalą, taigi, tokie apribojimai jums gali būti netaikomi. Ši DVEJŲ METŲ RIBOTOJI GARANTIJA suteikia jums tam tikrų teisių, kurios atskirose valstijose gali būti nevienodos. Be garantijos STANLEY lazeriams yra taikoma: 30 dienų trukmės pinigų grąžinimo garantija. Jei dėl bet kokios priežasties nesate visiškai patenkinti savojo STANLEY lazerio veikimu, galite grąžinti jį per 30 dienų nuo pirkimo datos, kartu pateikdami pirkimo įrodymą, ir atgauti visus sumokėtus pinigus. SVARBI PASTABA. Klientas atsako už tinkamą prietaiso naudojimą ir priežiūrą. Be to, klientas privalo periodiškai tikrinti lazerinio įrenginio tikslumą ir kalibruoti prietaisą. Kalibravimo ir priežiūros darbams garantija netaikoma.LT

Klaidų kodai Jei ekrane pasirodo užrašas INFO (informacija) ir pateikiamas kodas, atlikite toliau nurodytus koregavimo veiksmus: Kodas Aprašymas Koregavimo veiksmai 101 Priimamas per silpnas signalas arba per ilga matavimo trukmė Pasinaudokite taikinio plokšte arba pakeiskite tikslinį paviršių. 102 Priimamas pernelyg stiprus signalas Tikslinis objektas atspindi per daug šviesos. Pasinaudokite taikinio plokšte arba pakeiskite tikslinį paviršių. 201 Pernelyg intensyvus foninis apšvietimas Sumažinkite tikslinės srities foninį apšvietimą. 202 Pertrauktas lazerio spindulys Pašalinkite kliūtį ir pakartokite matavimą. 203 Nepakankama galia Pakeiskite maitinimo elementus. 301 Per aukšta temperatūra Leiskite įrenginiui atvėsti iki temperatūros, kuri patenka į nurodytą darbinės temperatūros diapazoną. 302 Per žema temperatūra Leiskite įrenginiui pašilti iki temperatūros, kuri patenka į nurodytą darbinės temperatūros diapazoną. 401 Aparatinės įrangos klaida Kelis kartus įjunkite ir išjunkite įrenginį. Jei klaida kartojasi, grąžinkite defektinį įrenginį į serviso centrą arba platintojui. Žr. garantiją. 402 Nežinoma klaida Susisiekite su serviso centru arba platintoju. Žr. garantiją.169

Specikacijos Diapazonas Nuo 1 iki 30 m (nuo 4 col. iki 100 pėd.) Matavimo tikslumas* ± 2 mm (± 3/32 col.)* Skiriamoji geba 1 mm (1/16 col.)** Lazerio klasė 2 klasė (IEC/EN60825-1: 2014) Lazerio tipas ≤ 1,0 mW esant 620–690 nm Lazerio / foninio apšvietimo automatinis išjungimas Po 30 sek. Įrenginio automatinis išjungimas Po 90 sek. Nepertraukiamas matavimas Taip Plotas / tūris Taip Maitinimo elementų veikimo trukmė (2 x AAA) Iki 3000 matavimų (2500 su

Matmenys (aukštis x ilgis x plotis) 120 x 48,5 x 26 mm (4,72 x 1,91 x 1,02 col.) Svoris (su maitinimo elementais) 100 g (3,21 unc.) Sandėliavimo temperatūros intervalas Nuo –10 °C iki +60 °C (14–140 °F) Veikimo temperatūros intervalas 0–40 °C (32–104 °F) *Matavimo tikslumas priklauso nuo esamų sąlygų:

• Esant palankioms sąlygomis (tinkamas tikslinis paviršius ir kambario temperatūra) – iki 10 m (33 pėd.).

• Esant nepalankioms sąlygomis (intensyvi saulė, labai silpnai atspindintis tikslinis paviršius arba dideli temperatūros svyravimai), paklaida gali didėti ± 0,25 mm/m (± 0,003 col./pėd.), kai atstumas viršija 10 m (33 pėd.). **Skiriamoji geba yra jautriausias galimas matyti matavimas. Coliais tai yra 1/16 col. Milimetrais tai yra 1 mm.170
