TLM40 - Atstumo matuoklis STANLEY - Nemokama naudojimo instrukcija

Produkto tipas	Lazerinis nuotolimatis
Prekės ženklas	Stanley
Modelis	TLM40
Matavimo atstumas	16,5 cm iki 12 m (6,5 col. iki 40 pėd.)
Tikslumas	± 6 mm (± 1/4 col.) palankiomis sąlygomis iki 9 m
Ekrano skiriamoji geba	1 mm (1/16 col.)
Lazerio klasė	2 klasė (IEC/EN60825-1:2014)
Lazerio bangos ilgis	620-690 nm, ≤ 1,0 mW
Maitinimas	Įkraunama ličio jonų baterija per USB kabelį
Įkrovimo laikas	Maždaug 2,5 valandos
Baterijos veikimo laikas	Iki 3 000 matavimų arba 30 dienų budėjimo režime
Automatinis išsijungimas	Po 120 sekundžių neveikimo
Matmenys (A x G x P)	62 x 17,5 x 32 mm
Svoris	31,75 g
Apsaugos klasė	IP54 (apsaugotas nuo dulkių ir vandens purslų)
Darbinė temperatūra	0°C iki +40°C
Laikymo temperatūra	-10°C iki +60°C
Matavimo vienetai	Metrai, dešimtainės pėdos, trupmeninės pėdos, coliai
Pagrindinės funkcijos	Paprastas atstumo matavimas, nuolatinis vienetų keitimas
Priežiūra ir valymas	Valyti minkšta, sausa šluoste. Venkite tirpiklių.
Sauga	2 klasės lazeris: nežiūrėti tiesiai į spindulį.
Atsarginės dalys ir remonto galimybė	Vartotojas negali remontuoti jokių dalių. Įmontuota baterija nėra keičiama.
Bendra informacija	Garantija ir perdirbimas: žr. www.2helpU.com. Neišmesti į buitines atliekas.

Dažnai užduodami klausimai - TLM40 STANLEY

Kaip įkrauti Stanley TLM40 nuotolimačio bateriją?

Atsidarykite šone esantį dangtelį, prijunkite pateiktą USB kabelį (mažą galą į prietaisą, USB galą į įkroviklį ar kompiuterį). Visiškas įkrovimas trunka maždaug 2,5 valandos. Baterijos lygis rodomas ekrane.

Kaip atlikti atstumo matavimą su TLM40?

Nukreipkite lazerį į taikinį, paspauskite įjungimo mygtuką (A 3 paveikslas), kad įjungtumėte lazerį, tada dar kartą paspauskite, kad atliktumėte matavimą. Rezultatas pasirodo ekrane.

Kaip pakeisti matavimo vienetą?

Palaikykite mygtuką nuspaustą maždaug 3 sekundes, kad pereitumėte nuo metrų prie dešimtainių pėdų, trupmeninių pėdų, colių ir t.t. Atleiskite, kai tik ekrane pasirodys norimas vienetas.

Kodėl mano prietaisas išsijungia savaime?

Automatinis išsijungimas įvyksta po 120 sekundžių neveikimo, siekiant taupyti bateriją. Taip pat galite išjungti rankiniu būdu, palaikydami mygtuką nuspaustą 5 sekundes.

Ką daryti, jei nuotolimatis neįsijungia?

Patikrinkite, ar baterija įkrauta. Prijunkite jį prie USB šaltinio bent 10 minučių. Jei nieko nevyksta, kreipkitės į klientų aptarnavimo tarnybą.

Koks tikslumas lauke?

Tikslumas yra ±6 mm iki 9 m palankiomis sąlygomis (geras paviršius, kambario temperatūra). Už šios ribos tikslumas gali sumažėti.

Ar lazeris pavojingas akims?

TLM40 yra 2 klasės lazeris. Niekada nežiūrėkite tiesiai į spindulį, net naudodami optinius prietaisus. Ilgalaikis poveikis gali būti kenksmingas.

Ar reikia kalibruoti prietaisą?

Ne, kalibruoti nereikia. Jei matavimai atrodo klaidingi, patikrinkite naudojimo sąlygas ir lęšio švarumą.

Ar galima naudoti reflektorių, kad pagerintumėte matavimo atstumą?

Prietaisas skirtas matavimams ant standartinių taikinių (sienų, grindų). Reflektoriaus naudojimas gali pagerinti aptikimą, tačiau nėra būtinas.

Kaip laikyti nuotolimatį, kai jis nenaudojamas?

Laikykite jį sausoje vietoje, kur temperatūra yra nuo -10°C iki +60°C. Jei nenaudojate, įkraukite bateriją kas 6 mėnesius.

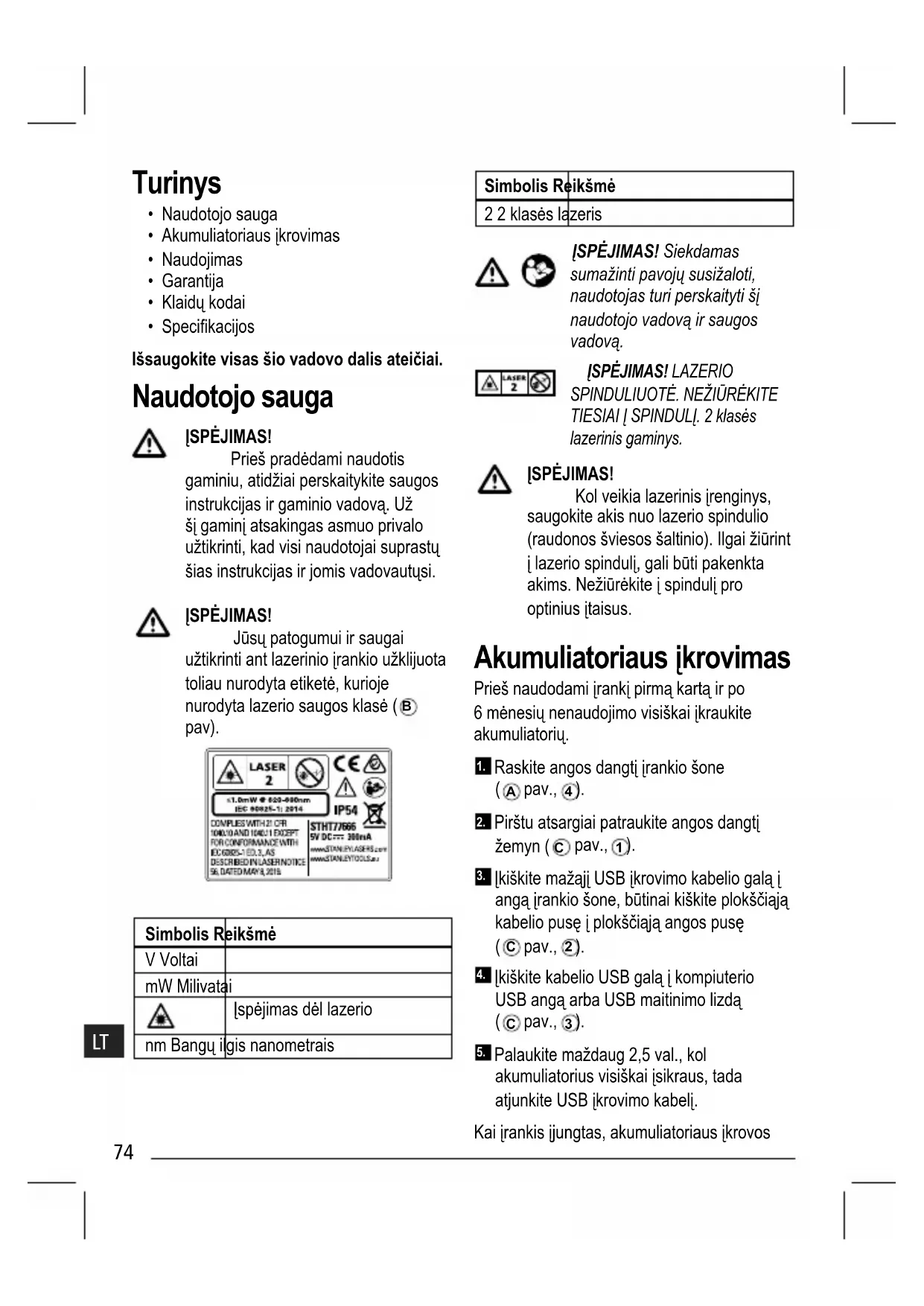

NAUDOJIMO INSTRUKCIJA TLM40 STANLEY

• Naudotojo sauga
• Akumuliatoriaus ikrovimas
• Naudojimas
• Garantija
• Klaiduk kodai
• Specifikacijos

Issaugokite visas sio vadovo dalis ateiicial.

Naudotojo sauga

ISPEJIMAS!

Pries pradedami naudotis gaminiu, atidzai perskaity kite saugos instrukcijas ir gaminio vadova. Už ši gaminj atsakingas asmuo privalo uztikrinti, kad visi naudotojai suprastu sias instrukcijas ir jomis vadovautusi.

ISPEJIMAS!

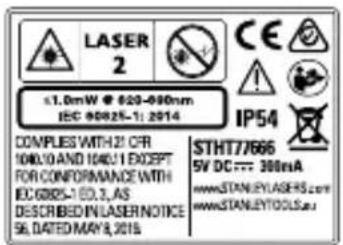

Jusu patogumui ir saugai uztkrinti ant lazerinio irankio uzkljuota toliau nurodyta etikete, kurioje nurodyta lazerio saugos klase (B pav).

Simbolis Reikšmè
V VolTai
mW Milivatai
△	lspèjimas del lazerio
nm Bangü igis nanometrais

Simbolis Reiksmé

2 2 klasés lazeris

ISPEJIMASI Siekdamas sumazinti pavoj susizaloti, naudotojas turi perskaityi si naudotojo vadova ir saugos vadova.

ISPEJIMASI LAZERIO SPINDULIOUTE. NEZIUREKITE TIESIAI SPINDUL. 2 klases lazerinis gaminys.

ISPEJIMASI!

Kol veikia lazerinis irenginys, saugokite akis nuo lazerio spindulio (raudonos sviesos saltinio).Ilgai Ziurint I lazerio spinduli, gali buti pakenkta akims. Neziurekite I spinduli pro optinius itaisus.

Akumuliatoriaus jkrovimas

Pries naudodami iranki pirma karta ir po 6 menesi nenaudojimo visiskai kraukite akumuliatori.

1. Raskite angos dangti irankio sone (A pav., 4).
2. Pirstu atsargiai patraukite angos dangti zemyn ( pav., 1).
3. [kiškite mažaji USB ikrovimo kabelio galaj angajirankio sone,butinai kiškite plokšciaja kabelio pusj plokšciaj angos pusj (C pav., 2).
4. [kiiskite kabelio USB gala | kompiuterio USB angarba USB maitinimo lizda (C pav., 3).
5. Palaukite maždaug 2,5 val., kol akumulatorius visiskai jsikraus, tada atjunkite USB ikrovimo kabeli.

Kai jrankis jjungtas, akumuliatoriaus jkrovos

LT

lygisrodomas ekrano Lange (D pav.,1).

Naudiojimas

1. Nukreipkite irankio virsuje imontuota lazeri (A pav., ①) link sienos, atstuma iki kurios norite matuoti (E pav., ①).
2. Spustelekite A pav., 3), kad ijungtumete irankj, ant sienos bus rodomas lazerio taškas (E pav., 1).
3. Kai jrankio apacia yra tinkamu atstumu nuosienos, spustelekite , kad atliktumete matavima (E pav., 2).
4. Perziurekite matmeni ekrane lange (D pav., 3).

Matavimo vienetu keitimas

Tinkamai ismatave, galésite pakeisti matavimovienetus is desimtainiu pedu (6,21 ped.) trupmeninesPEDAS (6^02^ 9 / 16) ,is siu metrus (1,894m) ,is siu colius (74 9/16 col.) arba is siu atgal desimitaines PEDas.

Noredami pakeisti matavimo vieneta, spauskite ir laikykite nuspaude , kol pastebesite, kad matavimo vienetas pasikeite (4 sekundes).

PASTABA. Jei matavimo vienetui pasikeitus ir toliau laikysite nuspasta, jrankis issijungs.

Matavimas iš naujo

Jei reikia atlikti nauja matavima, spustelékite

• Ankstesnis matmuo (D pav., 2) bus išrintas iš ekrano lango.
• Jei esate pasirenge atlikti nauja matavima, spustelekite

Irankio isjungimas

lranki galima isjungti venu iš šiu budu:

• Atlikematavimapatpauskiteirpalaikykite 6 sekundes (kol iisijungs ekrano langas).
• Jei nesinaudosite jrenginiu 120 sekundziu, jis automatiskai issijungs pats.

Garantija

Eikite i www.2helpU.com, kur rasitenaujausios garantines informacijos.

Eksploatacijos pabaiga

NEISMESKITE sio gaminio kartu su buitinémis atliekomis.

BUTINAIutilizuokite maitinimo elementus lakydamiesi vietos reglamentu.

ATIDUOKITE PERDIRBTI, vadovaudamiesi vietoje galioanjcais reikalavmais del elektros ir elektronines jrangos atlieku surinkimo irutilizavimo (pagal EEIA direktyva).

Specifikacijos

Diapazonas Nuo 16,5 cm iki 12 m (nuo 6,5 col. iki 40 péd.)
Matavimo tikslumas* Paprastai ± 6 mm	± 1/4 col.)*
Skiriamoji geba 1 mm (1/16 col.)**
Lazerio klase 2 klase (IEC/EN60825-1: 2014)
Lazerio bangos ilgis ≤ 1,0 mW esant 620–690 nm
Automatis naitinimo išjungimas Po 120 sek.
Akumuliatoriaus naudojimo trukmè lki 3000 matavimù arba 30 dienu (jei jrankis nenaudojamas)
Matmenys (aukstis x ilgis x plotis) 62 x 17,5 x 32 mm (2,44 x 69 x 1,25 col.)
Svoris 31,75 g (1,12 unc.)
IP klase IP54
Sandéliavimo temperatūros intervalas Nuo -10 °C iki +60 °C (14–140 °F)
Veikimo temperatūros intervalas 0–40 °C (32–104 °F)
* Matavimo tikslumas prikauso nuo esamu salygu. Esant palankioms salygomis (tinkamas tikslinis paviršius ir kambario temperatūra) - iki 9 m (33 péd.).** Skiriamoji geba yra jautriausias galimas matyti matavimas. Coliais tai yra 1/16 col. Milimetrais tai yra 1 mm.
