TLM40 - Afstandsmeter STANLEY - Gratis gebruiksaanwijzing en handleiding

Producttype	Laserafstandsmeter
Merk	Stanley
Model	TLM40
Bereik	16,5 cm tot 12 m (6,5 in tot 40 ft)
Nauwkeurigheid	± 6 mm (± 1/4 in) onder gunstige omstandigheden tot 9 m
Displayresolutie	1 mm (1/16 in)
Laserklasse	Klasse 2 (IEC/EN60825-1:2014)
Lasergolflengte	620-690 nm, ≤ 1,0 mW
Voeding	Oplaadbare lithium-ionbatterij via USB-kabel
Oplaadtijd	Ongeveer 2,5 uur
Batterijduur	Tot 3.000 metingen of 30 dagen in standby
Automatische uitschakeling	Na 120 seconden inactiviteit
Afmetingen (H x D x B)	62 x 17,5 x 32 mm
Gewicht	31,75 g
Beschermingsgraad	IP54 (beschermd tegen stof en spatwater)
Bedrijfstemperatuur	0°C tot +40°C
Opslagtemperatuur	-10°C tot +60°C
Meeteenheden	Meters, decimale voeten, fractionele voeten, inches
Hoofdfuncties	Eenvoudige afstandsmeting, continu eenheid wisselen
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Vermijd oplosmiddelen.
Veiligheid	Laser klasse 2: niet rechtstreeks in de straal kijken.
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Ingebouwde batterij niet vervangbaar.
Algemene informatie	Garantie en recycling: zie www.2helpU.com. Niet bij het huishoudelijk afval gooien.

Veelgestelde vragen - TLM40 STANLEY

Hoe laad ik de batterij van de Stanley TLM40 afstandsmeter op?

Open het klepje aan de zijkant, sluit de meegeleverde USB-kabel aan (kleine uiteinde in het apparaat, USB-uiteinde in een oplader of computer). Volledig opladen duurt ongeveer 2,5 uur. Het batterijniveau wordt op het scherm weergegeven.

Hoe voer ik een afstandsmeting uit met de TLM40?

Richt de laser op het doel, druk op de aan/uit-knop (Afbeelding A 3) om de laser in te schakelen, druk vervolgens nogmaals om de meting uit te voeren. Het resultaat verschijnt op het scherm.

Hoe verander ik de meeteenheid?

Houd de knop ongeveer 3 seconden ingedrukt om te schakelen van meters naar decimale voeten, fractionele voeten, inches, enz. Laat los zodra de gewenste eenheid wordt weergegeven.

Waarom schakelt mijn apparaat vanzelf uit?

Automatische uitschakeling treedt op na 120 seconden inactiviteit om de batterij te sparen. U kunt ook handmatig uitschakelen door de knop 5 seconden ingedrukt te houden.

Wat moet ik doen als de afstandsmeter niet aangaat?

Controleer of de batterij is opgeladen. Sluit het apparaat minimaal 10 minuten aan op een USB-bron. Als er niets gebeurt, neem dan contact op met de klantenservice.

Wat is de nauwkeurigheid buitenshuis?

De nauwkeurigheid is ±6 mm tot 9 m onder gunstige omstandigheden (goed oppervlak, omgevingstemperatuur). Daarboven kan de nauwkeurigheid afnemen.

Is de laser gevaarlijk voor de ogen?

De TLM40 is een laser van klasse 2. Kijk nooit rechtstreeks in de straal, ook niet met optische instrumenten. Langdurige blootstelling kan schadelijk zijn.

Moet het apparaat worden gekalibreerd?

Nee, kalibratie is niet nodig. Als metingen onjuist lijken, controleer dan de gebruiksomstandigheden en of de lens schoon is.

Kan ik een reflector gebruiken om het bereik te verbeteren?

Het apparaat is ontworpen voor metingen op standaard doelen (muren, vloeren). Het gebruik van een reflector kan de detectie verbeteren, maar is niet vereist.

Hoe bewaar ik de afstandsmeter wanneer deze niet wordt gebruikt?

Bewaar het op een droge plaats bij een temperatuur tussen -10°C en +60°C. Laad de batterij elke 6 maanden op als u het apparaat niet gebruikt.

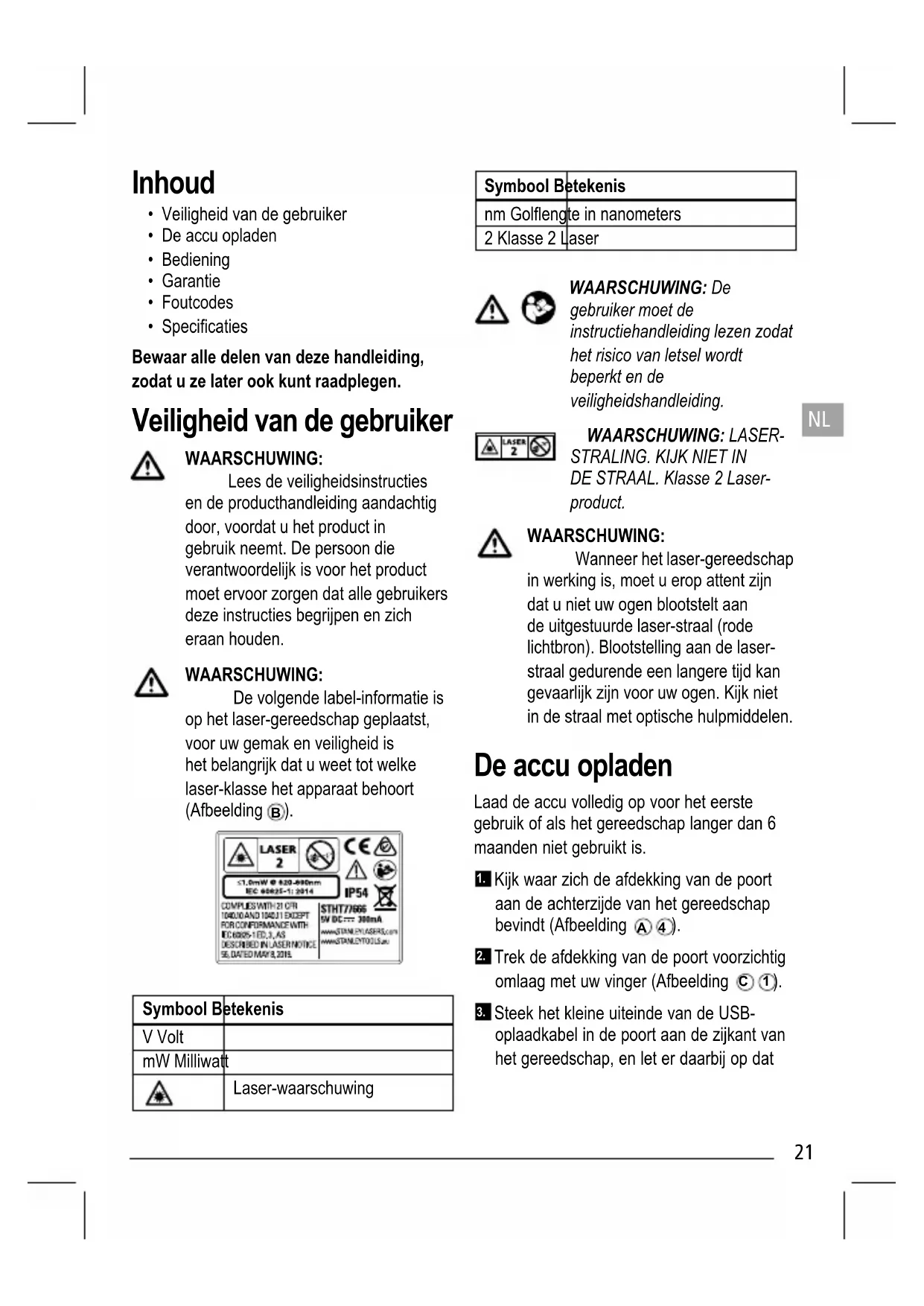

GEBRUIKSAANWIJZING TLM40 STANLEY

Veiligkeit van de gebruiker
- De accu opladen
Bediening
- Garantie
- Foutcodes
- Specificities

Bewaar alle delen van deze handleiding, zodat u ze later ook kunt raadplegen.

Veiligkeit van de gebruiker

WAARSCHUWING:

Lees de veiligheidsinstructies en de producthandleiding aandachtig door, voordat u het product in gebruik neemt. De person die verantwoordelijk is voor het product要去 voor zorgen dat alle gebruikers deze instructies begrijpen en zich eraan houden.

WAARSCHUWING:

De volgende label-informatie is op het laser-gereedschap geplaatst, voor uw gemak en veiligheid is het belangrijk dat u weet tot welke laser-klasse het apparaat behoort (Afbeelding B).

Symbool Betekenis
V Volt
mW Milliwatt
	Laser-waarschuwing

Symbool Betekenis

nm Golfänge in nanometers

2 Klasse 2 Laser

WAARSCHUWING: De

gebruiker moet de instructiehandleiding lezen zodate het risico van letsel worden beperkt en de veiligheidshandleiding.

WAARSCHUWING: LASER-STRALING. KIJK NIET IN DE STRAAL. Klasse 2 Laser-product.

WAARSCHUWING:

Wonneer het laser-gereedschap in werkig is, moet u erop attent zich dat u Niet uw ogen bloatstelt aan de uitgestuurde laser-straal (rodelichtbron). Bootstelling aan de laserstraal gedurende een langereijd kan gevaarlijk zijn voor uw ogen. Kijk Niet in de straal met optische hulpmiddelen.

De accu opladen

Laad de accu volledig op voor het eerste gebruik of als het gereedschap langer dan 6 maanden Niet gebruikt is.

1 Kijk waar zich de afdekking van de poort aan dechterzijde van het gereedschap bevindt (Afbeelding A4).
2. Trek de afdekking van de poort voorzichtig omlaag met uw vinger (Afbeelding ①).
3. Steek hetkleine uiteinde van de USB- oplaadkabel in de poort aan de zijkant van het gereedschap, en let er waar bij op dat

u de platte ziche van de kabel in de platte ziche van de poort steekt (Afbeelding C2).

4 Steek het USB-uiteinde van de kabel in een USB-poort van een computer of een USB-uitgang (Afbeelding C 3).
5. Geef de accu ongeveer 2,5uur deijd om volledig op te laden en koppel dan de USB-laadkabel los.

NL

Wanner het gereedschap is ingeschakeld (ON), wordt het laadniveau van de batterijen weergegeven in het display-venster (Afbeelding D 1).

Bediening

U kunst de afstand tot een wand meten door de laser aan de bovenzijde van het gereedschap (Afbeelding A 1) op de wand te richten (Afbeelding E 1).
2. Schakel het gereedschap in door op (Afbeelding A 3) te klikken en een projecteer een laserpunt op de wand (Afbeelding E 1).
3. Wanner u de onderijde van het gereedschap op de juiste afstand van de wandplaatst, klik dan op en voer de metinguit (Afbeelding E 2).
4. Geef de meting op het display-venster wee (Afbeelding D 3).

Een andere meeteenheid kiezen

Wanner de actuèle meting is vastgelegd, kunt u de meeteenheid veranderen van

decimale voeten (6,21 ft) in fractionele voeten (6'02"9/16) , fractionele voeten in meters (1,894m) , meters in inches (74 9/16 in), of inches in decimale voeten.

U kunt een andere meeteenheid kiezen door in te drukken en ingedrukt te houden tot u de meting ziet veranderen (3 seconden).

OPMERKING: Als u ook nadat de meeteenheid is veranderd ingedrukt blijft houden, wordt het gereedschapuitgeschakeld.

Opnieuw meten

Klik op als u een neue meting moetuitvoeren.

• De vorige meting (Afbeelding ②) wordt van het display-venster gewist.
• Wanner u zover bent dat u de neue meting wilt vastleggen, klik dan op

Het gereedschap uitschakelen

U kunt het gereedschap op deze manieren uitschakelen:

• Druk, nadat u de meting hebt uitgevoerd op en houd gedurende 5 seconden ingedrukt (tot het display-venster worden gewist).
• Als u het gereedschap 120 seconden lang nicht gebrukt, schakelt het zichzelf UIT.

Garantie

Ga waar www.2helpU.com voor de LASTsteijke informatie over de garantie.

Einde levensduur

Gooi dit product NIET wet met het

huishoudafval.

Bied batterijen ALTiJD volgens deplaatselijk voor afvalverwerking geldende regels aan.

WIJ VERZOEKEN U TE RECYCLEN volgens ter plaatse voor inzameling en verwerking van elektrisch en elektronisch afval geldende voorschriften (AEEA-richtlijn).

NL

Specifications

Bereik 16.5 cm tot 12 m
Meetnauwkeurigheid* Typisch ± 6mm*
Resolutie** 1 mm**
Laser-klasse Klasse 2 (IEC/EN60825-1:2014)
Laser-golfänge ≤ 1,0 mW @ 620 - 690 nm
Automatische uitschakeling Na 120 sec.
Levensduur accu Tot 3000 metingen	of 30 DAG (als het gereedschap nicht worden gezruikt)
Afmeting (H x D x B) 62 x 17,5 x 32mm
Gewicht 31,75 gr
IP-certificering IP54
Bereik opslagtemperatuur -10°C ~ +60 °C
Bereik bedriifstemperatuur 0°C ~ +40°C
* Meetnauwkeurigheid* is afhankelijk van de actuèle omstandigheden. Onder gunstige omstandigheden (goed richtoppervlak en kamertemperatuur) tot 9 m. ** Resolutie is de nauwkeurigste meting die u kunt zien. In inch is dat 1/16". In mm is dat 1mm.
