Producttype	Laserafstandsmeter
Model	TLM165si
Merk	Stanley
Meetbereik	0,05 - 30 m
Meetnauwkeurigheid	± 1,5 mm
Laserklasse	2 (zichtbaar, < 1 mW)
Afmetingen	120 x 50 x 25 mm
Gewicht	100 g (inclusief batterijen)
Voeding	2 x AAA batterijen (1,5 V)
Display	LCD met achtergrondverlichting
Meeteenheden	m, ft, in
Functies	Afstand, oppervlakte, volume, Pythagoras, continue meting, optellen/aftrekken, geheugen
Automatische uitschakeling	Ja, na 90 seconden inactiviteit
Waterbestendigheid	IP54 (stof- en spatwaterdicht)
Bedrijfstemperatuur	0 °C tot 40 °C
Onderhoud en reiniging	Reinig de behuizing met een zachte, droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Kijk nooit direct in de laserstraal. Gebruik de meter niet in de buurt van ogen.
Reparatie en reserveonderdelen	Neem contact op met een erkend Stanley-servicecentrum voor reparaties.

Veelgestelde vragen - TLM165si STANLEY

Hoe vervang ik de batterijen van de Stanley TLM165si?

Open het batterijklepje aan de onderzijde van de meter. Plaats twee nieuwe AAA-batterijen met de juiste polariteit. Sluit het klepje.
Gebruik alleen alkalinebatterijen.

Wat is het maximale meetbereik van de TLM165si?

Het maximale meetbereik is 30 meter bij gunstige lichtomstandigheden. Bij fel zonlicht kan het bereik kleiner zijn.

Hoe nauwkeurig is de laserafstandsmeter?

De nauwkeurigheid bedraagt ± 1,5 mm voor afstanden tot 10 m. Voor langere afstanden neemt de tolerantie enigszins toe.

Kan ik de meter gebruiken in de regen?

De meter is IP54 gecertificeerd, wat betekent dat hij bestand is tegen spatwater. Gebruik hem niet in hevige regen of dompel hem onder.

Wat moet ik doen als het display niets weergeeft?

Controleer of de batterijen correct zijn geplaatst en voldoende spanning hebben. Vervang de batterijen indien nodig. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe schakel ik de achtergrondverlichting in?

De achtergrondverlichting wordt automatisch ingeschakeld bij het indrukken van een knop. U kunt deze niet handmatig uitschakelen.

Wat is de Pythagoras-functie?

De Pythagoras-functie berekent indirecte afstanden, zoals de hoogte van een muur, door het meten van twee zijden van een denkbeeldige driehoek.

Hoe stel ik de meeteenheid in op meters?

Houd de knop "Eenheid" ingedrukt totdat de gewenste eenheid (m, ft of in) op het display verschijnt.

Is de Stanley TLM165si geschikt voor buitenmetingen?

Ja, maar bij fel zonlicht kan het laserpunt moeilijk zichtbaar zijn. Gebruik eventueel een doelplaat om het bereik te vergroten.

Waar kan ik de handleiding downloaden?

De volledige handleiding is beschikbaar op de website van Stanley of via de QR-code op de verpakking. U kunt ook contact opnemen met de klantenservice.

GEBRUIKSAANWIJZING TLM165si STANLEY

Aanpassen meetreferentie - - - - - - - - - - - - - - - - - - - 4

Instellen eenheden afstand - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 5

Multifunctioneel eindstuk 5

Meetfuncties 6

Meting enkele afstand 6

Permanente meting 6

Optellen / Aftrekken -6

Oppervlakte 7

Volume-7

Pythagoras (2-punten) 8

Pythagoras (3-punten) 8

Geheugen (5 laatste resultaten) - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 9

Veiligheidsinstructies 11

Verantwoordelijkheidsgebieden 11

Gebruik volgens de bepalingen- - - - - - - - - - - - - - - - - 12

Gebruik in strijd met de bepalingen - - - - - - - - - - - - 12

Gebruiksrisico's - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 12

Toepassingsgrenzen 12

Verwijderen - 12

Elektromagnetische compatibiliteit (EMC) ----13

Laserclassificatie - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 13

Labeling 13

Instrument Instellen

Introductie

De veiligheidsinstructies en de handleiding dienen zorgvuldig te worden gelezen, voordat het instrument de eerste keer wordt gebruikt.

De beheerder moet er op toezien, dat alle gebruikers deze aanwijzingen begrijpen en opvolgen.

De gebruikte symbolen hebben de onderstaande betekenis:

⚠ WAARSCHUWING

Gebruiksgevaar of gebruik in strijd met de bepalingen, dat ernstig letsel of de dood tot gevolg kan hebben.

⚠️VOORZICHTIG

Gebruiksgevaar of gebruik in strijd met de bepalingen, dat slechts gering letsel met zich meebrengt, maar aanzienlijke schade aan materiaal, bezittingen of milieu kan veroorzaken.

Belangrijke gebruiksinformatie, die de gebruiker helpt, het product technisch juist en efficiënt te gebruiken.

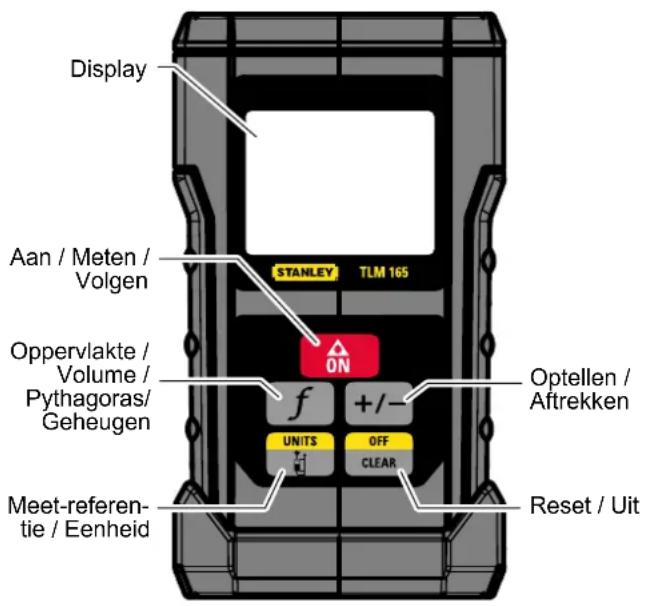

Overzicht

Display Aan / Meten / Volgen STANLEY TLM 165 Oppervlakte / Volume / Pythagoras/ Geheugen ON f +/- UNITS OFF CLEAR Meet-referen- tie / Eenheid Optellen / Aftrekken Reset / Uit

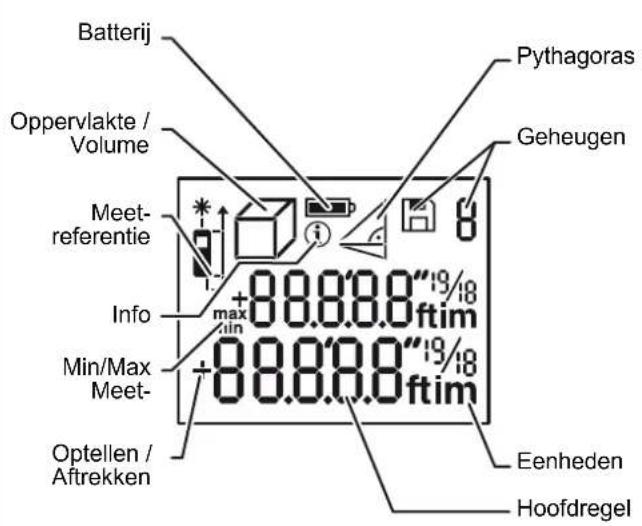

Instrument Instellen Display

Batterij Oppervlakte / Volume Meet- referentie Info +8.8.8.0.0"19/18 ftim +8.8.8.0.0"19/18 ftim Min/Max Meet- Optellen / Aftrekken Pythagoras Geheugen Eenheden Hoofdregel

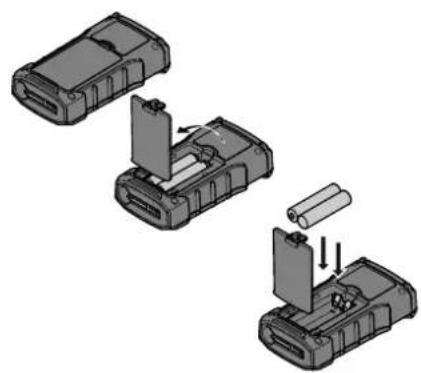

Batterijen inzetten

Voor een be-trouwbare wer-king GEEN zink-koolstof-batterij-en gebruiken. Wissel de batterij als het pictogram knippert.

Bediening

AAN/UIT schakelen Reset Melding-codes

2 sec

Instrument schakelt UIT.

Laatste actie on- gedaan maken.

Als de melding "InFo" verschijnt met een nummer, volg dan de instructies in hoofdstuk "Melding-codes". Voorbeeld:

Aanpassen meetreferentie

Afstand wordt gemeten vanaf de voorzijde van het instrument.

2

Afstand wordt gemeten vanaf de pen van het eindstuk.

Afstand wordt gemeten vanaf de achterzijde van het instrument (standaard instelling).

Bediening

Instellen eenheden afstand

2 sec

Wissel tussen onderstaande eenheden:

Multifunctioneel eindstuk

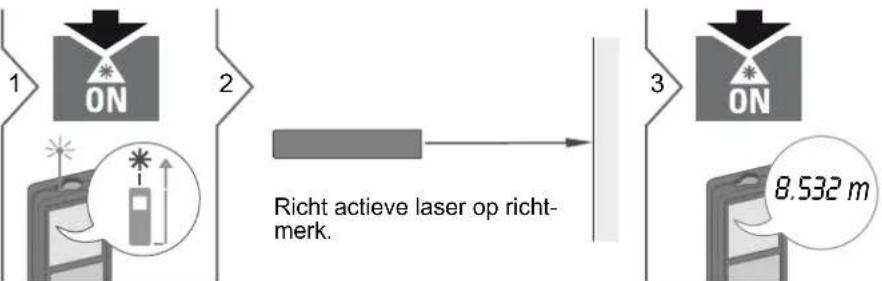

Meting enkele afstand

Meetoppervlakken: Meetfouten kunnen optreden bij metingen naar kleurloze vloeistoffen, glas, piepschuim of halfdoorlatende oppervlakken, of bij meten op hoogglansoppervlakken. Voor donkere oppervlakken zal de meettijd toenemen.

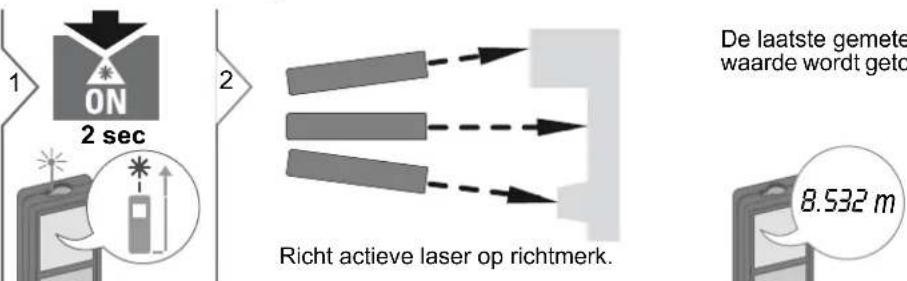

Permanente meting

De laatste gemeten waarde wordt getoond.

Het resultaat staat op de hoofdregel en de gemeten waarde er boven. Dit proces kan zo vaak als nodig worden herhaald. Dezelfde procedure kan worden gevolgd voor optellen en aftrekken van oppervlakten en volumes.

Meetfuncties

Oppervlakte

1x f 1

2 Richt laser op eerste richtpunt.

3 f

4 Richt laser op tweede richtpunt.

5 ON 24.352 m²

Het resultaat staat op de hoofdregel en de gemeten waarde er boven.

Volume

1 2x f

2 Richt laser op eerste richtpunt.

3 ON

4 Richt laser op tweede richtpunt.

5 ON

6 Richt laser op derde richtpunt.

Het resultaat staat op de hoofdregel en de gemeten waarde er bo- ven.

Meetfuncties

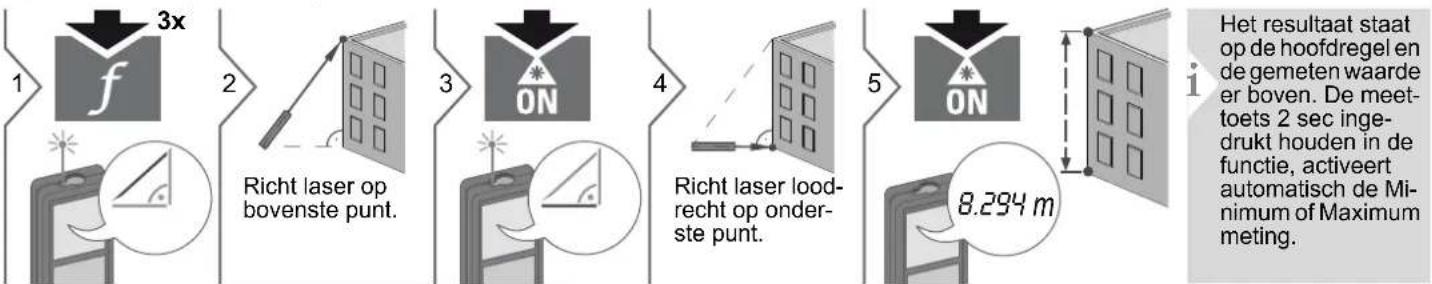

Pythagoras (2-punten)

Het resultaat staat op de hoofdregel en de gemeten waarde er boven. De meettoets 2 sec ingedrukt houden in de functie, activeert automatisch de Minimum of Maximum meting.

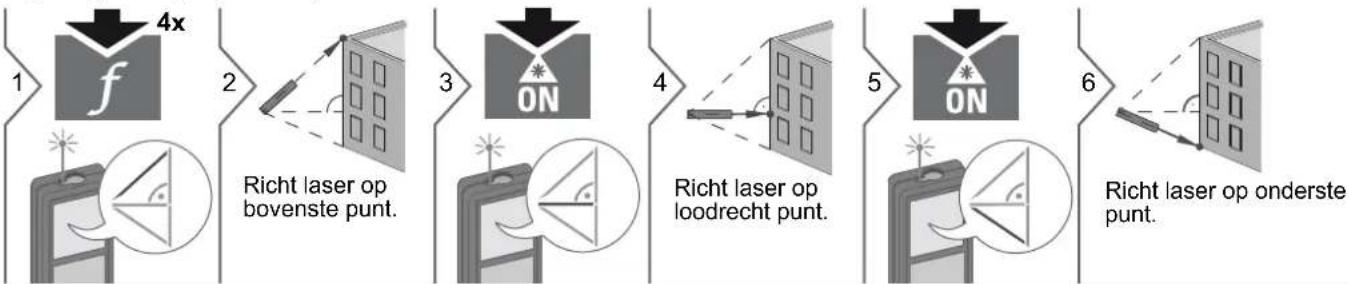

Pythagoras (3-punten)

Het resultaat staat op de hoofdregel en de gemeten waarde er boven. De meettoets 2 sec ingedrukt houden in de functie, activeert automatisch de Minimum of Maximum meting.

Meetfuncties

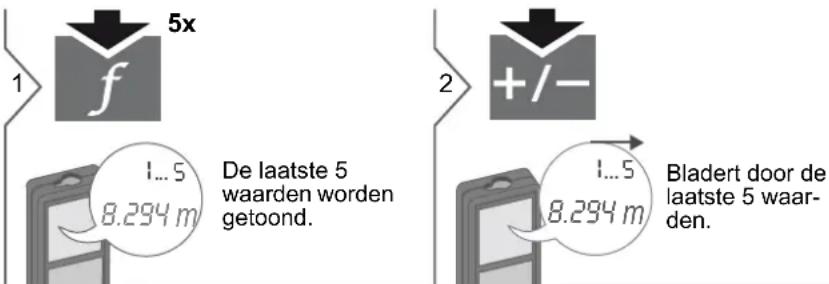

Geheugen (5 laatste resultaten)

1 f 5x 1...5 8.294 m De laatste 5 waarden worden getoond. 2 +/- 1...5 8.294 m Bladert door de laatste 5 waar- den.

Technische gegevens

Afstandmeting
Gemiddelde meettolerantie* ± 1.5 mm / 0.06 in ***
Gemiddelde meettolerantie** ± 3.0 mm / 0.12 in ***
Bereik met richtplaat 50 m / 164 ft
Gemiddeld bereik* 40 m / 132 ft
Bereik bij ongunstige omstandigheden ****	35 m / 115 ft
Kleinste weergegeven eenheid	1 mm / 1/16 in
∅ laserspot op afstanden 6 / 30 mm(10 / 50 m)
Algemeen
Laserklasse 2
Lasertype 635 nm, < 1 mW
Beschermingsklasse IP54 (stof- en spatwa- terdicht)
Autom. laser uitschakelen na 90 s
Automatisch uitschakelen na 180 s
Levensduur batterijen (2 x AAA)	tot 3000 metingen
Afmetingen (H x D x B) 104 x 58.8 x 29.6 mm4.25 x 2.31 x 1.17 in
Gewicht (met batterijen) 100 g / 3.53 oz
Temperatuurbereik:- O p s l a g- Werking	-25 tot 70 °C-13 tot 158 °F0 tot 40 °C32 tot 104 °F

* van toepassing bij 100 % richtmerkreflectie (witgeverfde muur), weinig omgevingslicht, 25 °C ** van toepassing bij 10 tot 500 % richtmerkreflectie, veel omgevingslicht, -10 °C tot 50 °C

*** Toleranties van toepassing van 0,05 m tot 10 m met een betrouwbaarheidsniveau van 95%. De maximale tolerantie kan oplopen tot 0.15 mm/m tussen 10 m en 30 m, en tot 0.2 mm/m voor afstanden boven 30 m

**** van toepassing bij 100 % richtmerkreflectie, omgevingslicht van circa 30000 lux

Functies
Afstandmeting ja
Min/Max meting	ja
Permanente meting	ja
Optellen/Aftrekken	ja
Oppervlakte	ja
Volume	ja
Pythagoras	2-punt en 3-punt
Geheugen	5 resultaten

Melding-codes

Als de melding Error niet verdwijnt na herhaaldelijk opnieuw inschakelen van het instrument, neem dan contact op met uw dealer.

Als de melding InFo verschijnt met een nummer, druk dan op de Reset toets en volg onderstaande instructies:

Nr. Oorzaak Oplossing

204 Rekenfout Meting herhalen.
252 Temperatuur te hoog	Instrument af laten koelen.
253 Temperatuur te laag	Instrument opwarmen.
255 Retoursignaal te zwak, meettijd te lang	Wijzig het richtopper-vlak (bijv. wit papier).
256 Retoursignaal te sterk	Wijzig het richtopper-vlak (bijv. wit papier).
257 Te veel omgevings-licht	Richtgebied afschermen (schaduw).
258 Meting buiten meetbereik	Corrigeer het bereik.
260 Laserstraal onder-broken	Meting herhalen.

Verzorging

- Het instrument reinigen met een vochtige, zachte doek.

- Het instrument nooit onder water dompelen.

- Nooit agressieve schoonmaak- of oplos-middelen gebruiken.

Garantie

De Stanley TLM komt met twee jaar garantie.

Neem contact op met uw dealer voor verdere informatie.

Kan worden gewijzigd (illustraties, beschrijvingen en technische details) zonder mededeling vooraf.

Veiligheidsinstructies

De beheerder van het instrument moet er op toezien, dat alle gebruikers deze aanwijzingen begrijpen en opvolgen.

Verantwoordelijkheidsgebieden

Verantwoordelijkheden van de fabrikant van de oorspronkelijke appara- tuur:

Stanley Tools

701 E. Joppa Road

Bovenstaand bedrijf is verantwoordelijk voor de veiligheidstechnisch onberispe- lijke levering van het product, inclusief gebruiksaanwijzing. Het bedrijf is niet verantwoordelijk voor accessoires van derden.

Verantwoordelijkheden van de beheerder van het instrument:

- Hij begrijpt de veiligheidsinformatie voor het product en de instructies in de gebruiksaanwijzing.

- Hij is bekend met de plaatselijke veiligheidsvoorschriften ter voorkoming van ongevallen.

- Hij voorkomt gebruik van het instrument door onbevoegden.

Veiligheidsinstructies

Gebruik volgens de bepalingen

•Meten van afstanden

•Hellingmeting

Gebruik in strijd met de bepalingen

• Gebruik van het product zonder instructie
  -Gebruik buiten de toepassingsgrenzen
• Onwerkzaam maken van veiligheidsinrichtingen en verwijderen van aanwijzings- en waarschuwingsetiketten
• Openen van het product met gereedschap (schroevendraaier, etc.)
• Het aanbrengen van modificaties of aanpassingen aan het product
• Gebruik van toebehoren van andere fabrikanten zonder nadrukkelijke goedkeuring
• Opzettelijk verblinden van derden; ook in het donker
• Onvoldoende beveiliging van de meetlocatie (bijv.: bij het verrichten van metingen op straat, constructielocaties, etc.)
• Opzettelijk of onverantwoord gedrag op steigers, bij het beklimmen van ladders, bij het meten in de buurt van draaiende machines of open machine-elementen of installaties
  •Direct richten in de zon

Gebruiksrisico's

⚠ WAARSCHUWING

Pas op voor foutieve metingen bij gebruik van een defect product, na een val of andere niet toegestane belastingen resp. modificaties aan het product. Verricht peri-odiek controlemetingen.

Speciaal na overbelasting van het product, en voor en na belangrijke meettaken.

⚠️VOORZICHTIG

Probeer nooit zelf het instrument te repareren. Neem contact op met uw dealer in geval van schade.

⚠ WAARSCHUWING

Wijzigingen of modificaties, die niet nadrukkelijk zijn goedgekeurd, kunnen de gebruiker het recht ontnemen om het instrument te gebruiken.

Toepassingsgrenzen

Zie hoofdstuk "Technische gegevens".

Het instrument is ontworpen voor toepassing in gebieden, die geschikt zijn voor permanente menselijke bewoning. Gebruik het instrument niet in gebieden met explosiegevaar of in agressieve omgevingen.

Verwijderen

⚠️VOORZICHTIG

Lege batterijen mogen niet bij het huisvuil worden weggegooid. Denk aan het milieu en lever ze in bij de beschikbare verzamelpunten in overeenstemming met nationale en lokale regels.

Het product mag niet bij het huisvuil worden weggegooid.

Het product moet in overeenstemming met de nationale regelgeving van uw land worden verwijderd.

Houdt u aan de nationale en land-specifieke regelgeving.

Productspecifieke informatie met betrekking tot behandeling en afvalverwerking kan worden gedownload van onze home page.

Veiligheidsinstructies

Elektromagnetische compatibiliteit (EMC)

⚠ WAARSCHUWING

Het instrument voldoet aan de strengste eisen van de relevante normen en regelgeving.

Desondanks kan de mogelijkheid op storing in andere apparatuur niet volledig worden uitgesloten.

Laserclassificatie

Het instrument produceert een zichtbare laserstraal, die aan de voorzijde van het apparaat naar buiten komt:

Het is een klasse 2 laserproduct volgens:

- IEC60825-1 : 2007 "Veiligheid van laserinrichtingen"

Laser Klasse 2 producten:

Kijk niet in de laserstraal en richt niet onnodig op andere personen. Oogbescherming wordt gewoonlijk bewerkstelligd door afwendingreacties inclusief knipperreflex.

⚠ WAARSCHUWING

Direct in de laserstraal kijken met optische hulpmiddelen (zoals bijv. verrekijkers, tele-scopen) kan gevaarlijk zijn.

⚠️VOORZICHTIG

Het kijken in de laserstraal kan gevaarlijk zijn voor de ogen.

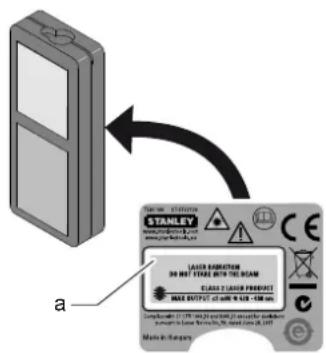

Labeling

Laserstraling Kijk niet in de laserstraal Laserklasse 2 vlg. IEC 60825-1:2007 Maximale stralingsvermogen: <1mW Uitgezonden golfiengte: 620-690nm Straaldivergentie: 0, 16 x 0,6 mrad Pulsduur: 0,2 x 10^-3 s - 0,8 x 10^-4 s

STANLEY DO NOT STAGE WITH THE NEAM MAKE OUTPUT OF 2000 W.125 - 100 gm a Made in Hamburg

Bevestig de lasersticker (a) in de taal van uw land.
