TLM40 - Avståndsmätare STANLEY - Gratis bruksanvisning och manual

Produkttyp	Laseravståndsmätare
Märke	Stanley
Modell	TLM40
Räckvidd	16,5 cm till 12 m (6,5 in till 40 ft)
Noggrannhet	± 6 mm (± 1/4 tum) under gynnsamma förhållanden upp till 9 m
Displayupplösning	1 mm (1/16 tum)
Laserklass	Klass 2 (IEC/EN60825-1:2014)
Laservåglängd	620-690 nm, ≤ 1,0 mW
Strömförsörjning	Uppladdningsbart litiumjonbatteri via USB-kabel
Laddningstid	Cirka 2,5 timmar
Batteritid	Upp till 3 000 mätningar eller 30 dygn i standby
Automatisk avstängning	Efter 120 sekunders inaktivitet
Mått (H x D x B)	62 x 17,5 x 32 mm
Vikt	31,75 g
Skyddsklass	IP54 (skyddad mot damm och stänk)
Driftstemperatur	0°C till +40°C
Förvaringstemperatur	-10°C till +60°C
Måttenheter	Meter, decimalfot, bråkfot, tum
Huvudfunktioner	Enkel avståndsmätning, kontinuerlig enhetsändring
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Undvik lösningsmedel.
Säkerhet	Laser klass 2: titta inte direkt in i strålen.
Reservdelar och reparerbarhet	Inga användarrepeterbara delar. Inbyggt batteri är inte utbytbart.
Allmän information	Garanti och återvinning: se www.2helpU.com. Får inte kastas i hushållsavfall.

Vanliga frågor - TLM40 STANLEY

Hur laddar jag batteriet i Stanley TLM40 avståndsmätaren?

Öppna luckan på sidan, anslut den medföljande USB-kabeln (den lilla änden i enheten, USB-änden i en laddare eller dator). Full laddning tar cirka 2,5 timmar. Batterinivån visas på skärmen.

Hur utför jag en avståndsmätning med TLM40?

Rikta lasern mot målet, tryck på strömknappen (Figur A 3) för att tända lasern, tryck sedan igen för att ta mätningen. Resultatet visas på skärmen.

Hur ändrar jag måttenhet?

Håll knappen intryckt i cirka 3 sekunder för att växla från meter till decimalfot, bråkfot, tum, etc. Släpp när önskad enhet visas.

Varför stängs min enhet av av sig själv?

Automatisk avstängning sker efter 120 sekunders inaktivitet för att spara batteri. Du kan också stänga av manuellt genom att hålla knappen intryckt i 5 sekunder.

Vad gör jag om avståndsmätaren inte slår på?

Kontrollera att batteriet är laddat. Anslut den till en USB-källa i minst 10 minuter. Om inget händer, kontakta kundtjänst.

Vilken noggrannhet har den utomhus?

Noggrannheten är ±6 mm upp till 9 m under gynnsamma förhållanden (bra yta, rumstemperatur). Över 9 m kan noggrannheten minska.

Är lasern farlig för ögonen?

TLM40 är en klass 2-laser. Titta aldrig direkt in i strålen, inte heller med optiska instrument. Långvarig exponering kan vara skadlig.

Behöver enheten kalibreras?

Nej, kalibrering krävs inte. Om mätningarna verkar felaktiga, kontrollera användningsförhållandena och linsens renhet.

Kan man använda en reflektor för att förbättra räckvidden?

Enheten är utformad för mätning på standardmål (väggar, golv). Användning av reflektor kan förbättra detekteringen, men krävs inte.

Hur förvarar jag avståndsmätaren när den inte används?

Förvara den på en torr plats med temperatur mellan -10°C och +60°C. Ladda batteriet var 6:e månad om du inte använder den.

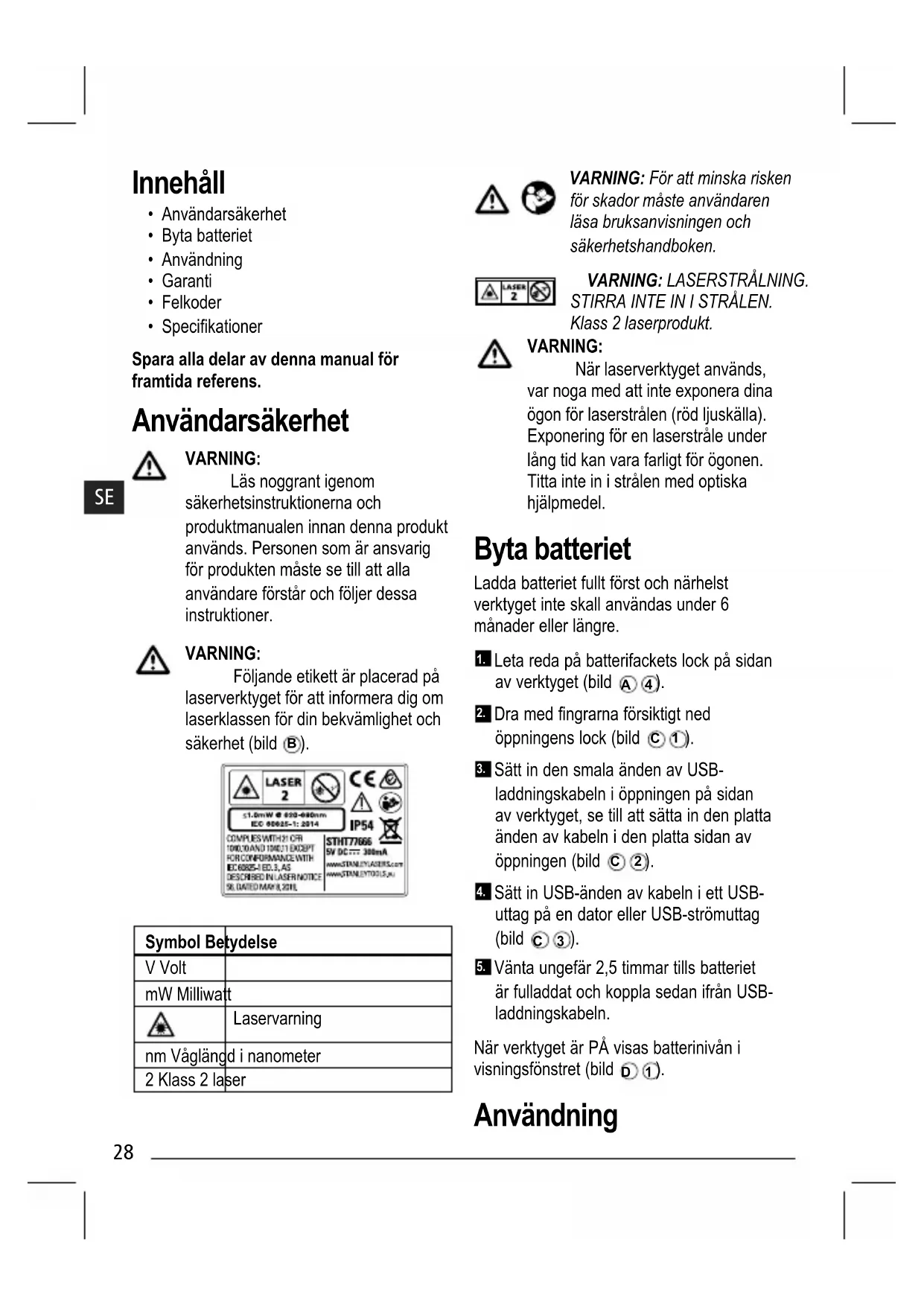

BRUKSANVISNING TLM40 STANLEY

• Användarsäkerhet
• Byta batteriet
• Användning
• Garanti
• Falkoder
• Specifikationer

Spara alla delar avenna manual for framtida referens.

Användarsäkerhet

WARNING:

Läs noggrantigenom sakerhetsinstruktionerna och produitmanualen innanenna Produkt används. Personen som ar ansvarig for produits maste se till att alla användare FörSTAR och foljer dessa instruktioner.

WARNING:

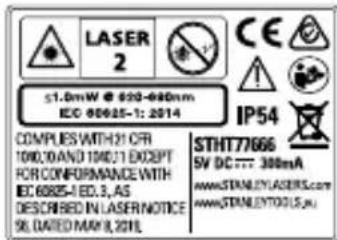

Följande etikett ar placerad pa laserverktyget for att informera dig om laserklassen for din bekvamliget och sakerhet (bild B).

Symbol	Belydelse
V Volt
mW Milliwatt
A	Laservarning
nm Vågländ i nanometer
2 Klass 2 laser

WARNING: For att minska risken for skador maste användaren lasa bruksanvisingen och sakerhetshandboken.

WARNING: LASERSTRALNING. STIRRA INTE IN I STRALEN. Klass 2 laserprodukt.

WARNING:

När laserverktyget används, var noga med att inte exponera dinä ögon for laserstrålen (röd ljuskälla). Exponering for en laserstråle under lang tid kan vara farligt for ögonen. Tittainte in i strålen med optiska hjälpmedel.

Byta batteriet

Ladda batteriet fullt forst och narhelst verktyget inte skall anvandas under 6 manader eller langre.

1. Leta reda på batterifackets lock på sidan av verktyget (bild A 4).
2. Dra med fingrarna forsiktigt ned oppningens lock (bild C1).
3. Satt in den smalaänden av USB-laddningskabeln i öppningen på sidan av verktyget, se till att satta in den plattaänden av kabeln i den platta sidan av öppningen (bild ②).
   4 Satt in USB-änden av kabeln i ett USB-uttag på en dator eller USB-strömuttag (bild 3).
4. Vänta ungefär 2,5 timmar tills batteriet ar fulladdat och koppla sedan ifràn USBladdningskabeln.

När verktyget ar PÁ visas batteriniván i visningsfönstret (bild ①).

Användning

1. Peka lasern på ovensidan av verktyget (bild A 1) mot väggen till vilken du behöver mäta avständet (bild E 1).
2. Klicka på (bild A 3) for att sla på verktyget och visa en laserpunkt på väggen (bild E 1).
3. När undersidan av verktyget ar placerad pa korrekt avstand frän väggen, klicka pa for att gora matningen (bild E 2).
4. Visa matningen i visningsfönstret (bild D 3).

Byte av matenhet

När den aktuella matningen gjorts kan du andra matenheten fran decimalt ft (6,21 ft) till factionell ft (6'02"9/16), factionell ft till meter (1,894 m), meter till tum (74 9/16 in), aller tum till decimal ft.

For att andra matenheten, tryck pa och hall kvar tills du ser den andrade matenheten (3 sekunder).

NOTERA: Om du fortssatter att halla ned after att matenheten andratskommen encheten att stangas av.

Mätningigen

Om du behöver góra en ny matning, klicka
pà

• Föregaende matningen (bild 2)kommen att rensas bort fran visningsfönstret.
  När du ar redo att gora den nya matningen, klicka pa.

Stanga av verktyget

Verktyget kan stängas av på nagot av foljande satt:

• Efter att matningen gjorts, tryck på och häll kvar i 5 sekunder (tills visningsfönstret renras).

• Om du inte anvander verktyget under 120 sekunder kommt det automatiskt att stangas av.

Garanti

Gà till www.2helpU.com for den senaste garantiiinformationen.

Slutet på livslängden

Kasta INTE denna produit tillsammans med hushallssoporna.

Kasta ALLTID batterierna enligt de lokala foreskrifterna.

ATERVINN i enlighet med de lokala bestammelserna for insamling och avyttring av elektriskt och elektroniskt avfall under WEEE-direktivet.

Specificationer

Område 16.5 cm till 12 m (6.5 in till 40ft)
Mätkorrekthet* Typiskt ± 6 mm (± 1/4in)**
Upplösning** 1 mm (1/16in)**
Laserklass Klass 2 (IEC/EN60825-1: 2014)
Laservågländg ≤ 1,0 mW vid 620-690 nm
Automatisk avstängning Efter 120s
Batterilivsländg Upp till 3000 matningar	eller 30 dagar (om verktyget inte används)
Mätt (H x D x B) 62 x 17,5 x 32 mm (2,44 x 0,69 x 1,25in)
Vikt 31,75 g (1,12oz)
IP-märkning IP54
Temperaturområde förvaring -10 °C ~ +60 °C (14 °F ~ 140 °F)
Drifttemperaturområde 0 °C ~ +40 °C (32 °F ~ 104 °F)
* Mätkorrekthet beror på den aktuella forhällandet. Under ideala forhällanden (bra målyta och rumstemperatur) upp till 9 m (30 ft).** Upplösning ar den finaste matningen som du kan se. I tum, d.v.s. 1/16". I mm, d.v.s. 1 mm.
